Спосіб вибору типу ізоляції для труб і трубопроводів
Формула / Реферат

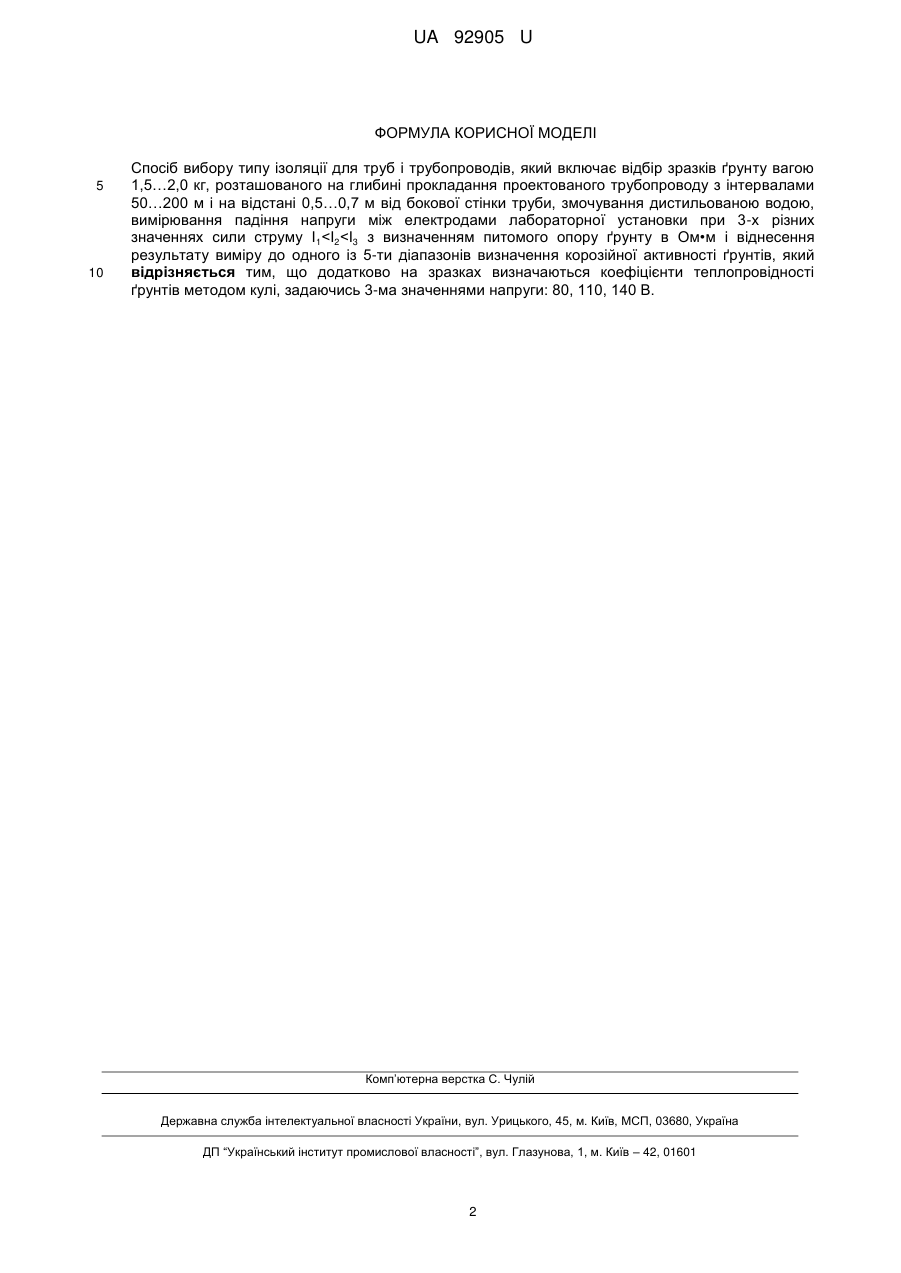

Спосіб вибору типу ізоляції для труб і трубопроводів, який включає відбір зразків ґрунту вагою 1,5…2,0 кг, розташованого на глибині прокладання проектованого трубопроводу з інтервалами 50…200 м і на відстані 0,5…0,7 м від бокової стінки труби, змочування дистильованою водою, вимірювання падіння напруги між електродами лабораторної установки при 3-х різних значеннях сили струму І1<І2<І3 з визначенням питомого опору ґрунту в Ом•м і віднесення результату виміру до одного із 5-ти діапазонів визначення корозійної активності ґрунтів, який відрізняється тим, що додатково на зразках визначаються коефіцієнти теплопровідності ґрунтів методом кулі, задаючись 3-ма значеннями напруги: 80, 110, 140 В.
Текст

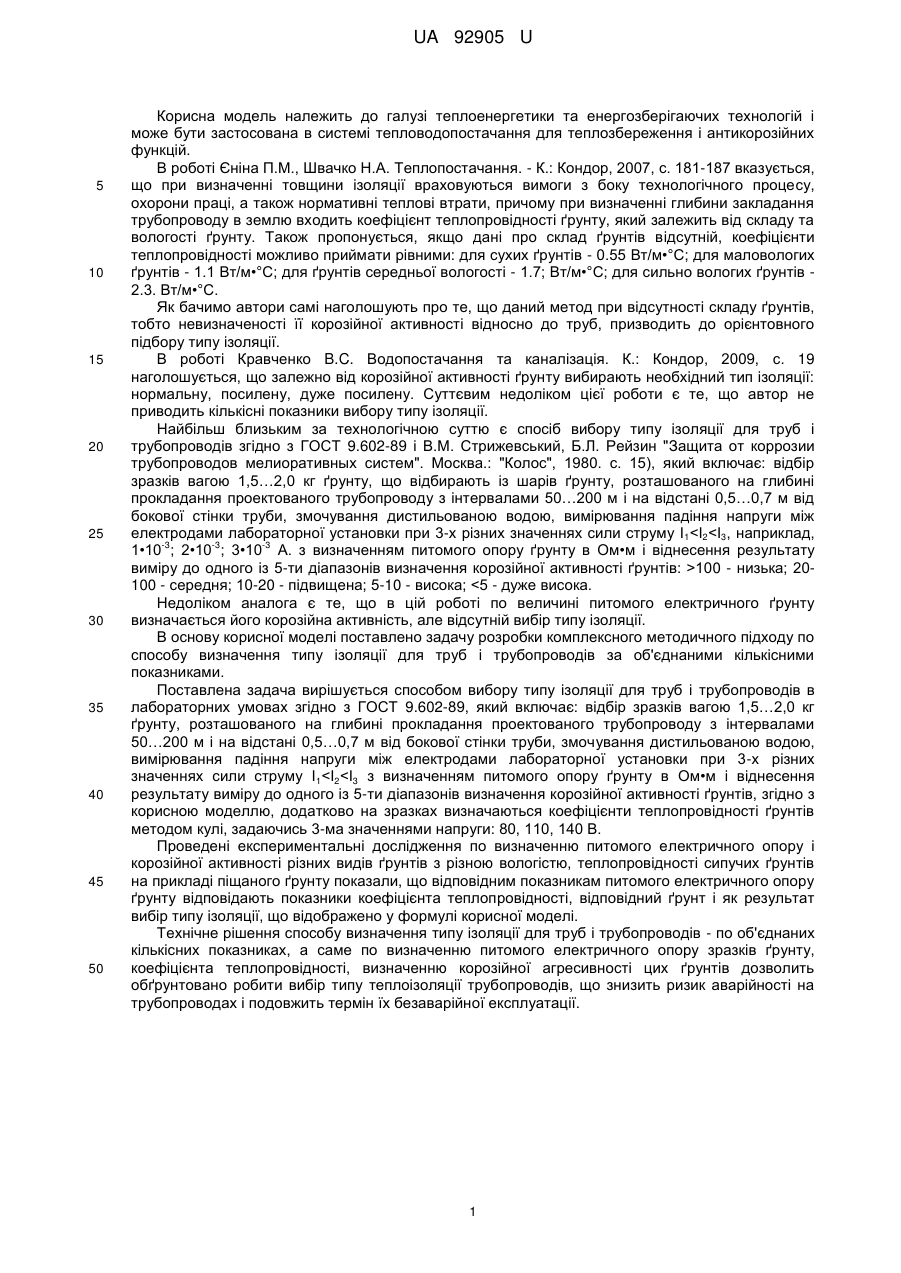

Реферат: UA 92905 U UA 92905 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі теплоенергетики та енергозберігаючих технологій і може бути застосована в системі тепловодопостачання для теплозбереження і антикорозійних функцій. В роботі Єніна П.М., Швачко Н.А. Теплопостачання. - К.: Кондор, 2007, с. 181-187 вказується, що при визначенні товщини ізоляції враховуються вимоги з боку технологічного процесу, охорони праці, а також нормативні теплові втрати, причому при визначенні глибини закладання трубопроводу в землю входить коефіцієнт теплопровідності ґрунту, який залежить від складу та вологості ґрунту. Також пропонується, якщо дані про склад ґрунтів відсутній, коефіцієнти теплопровідності можливо приймати рівними: для сухих ґрунтів - 0.55 Вт/м•°С; для маловологих ґрунтів - 1.1 Вт/м•°С; для ґрунтів середньої вологості - 1.7; Вт/м•°С; для сильно вологих ґрунтів 2.3. Вт/м•°С. Як бачимо автори самі наголошують про те, що даний метод при відсутності складу ґрунтів, тобто невизначеності її корозійної активності відносно до труб, призводить до орієнтовного підбору типу ізоляції. В роботі Кравченко B.C. Водопостачання та каналізація. К.: Кондор, 2009, с. 19 наголошується, що залежно від корозійної активності ґрунту вибирають необхідний тип ізоляції: нормальну, посилену, дуже посилену. Суттєвим недоліком цієї роботи є те, що автор не приводить кількісні показники вибору типу ізоляції. Найбільш близьким за технологічною суттю є спосіб вибору типу ізоляції для труб і трубопроводів згідно з ГОСТ 9.602-89 і В.М. Стрижевський, Б.Л. Рейзин "Защита от коррозии трубопроводов мелиоративных систем". Москва.: "Колос", 1980. с. 15), який включає: відбір зразків вагою 1,5…2,0 кг ґрунту, що відбирають із шарів ґрунту, розташованого на глибині прокладання проектованого трубопроводу з інтервалами 50…200 м і на відстані 0,5…0,7 м від бокової стінки труби, змочування дистильованою водою, вимірювання падіння напруги між електродами лабораторної установки при 3-х різних значеннях сили струму І1
ДивитисяДодаткова інформація
Автори англійськоюVasylenkov Viktor Yehorovych
Автори російськоюВасиленков Виктор Егорович
МПК / Мітки
МПК: F16L 59/00
Мітки: трубопроводів, вибору, ізоляції, труб, типу, спосіб
