Зливна установка

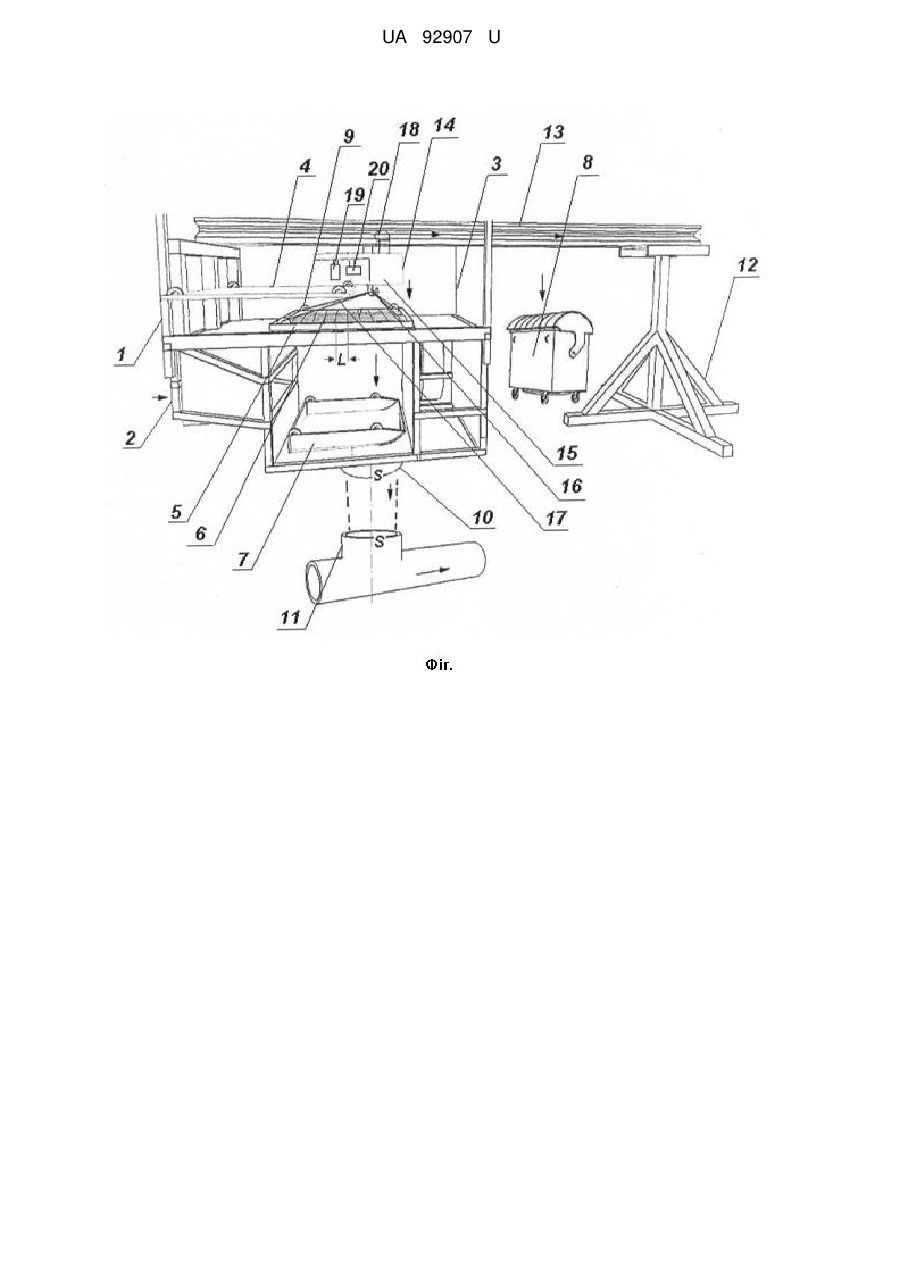

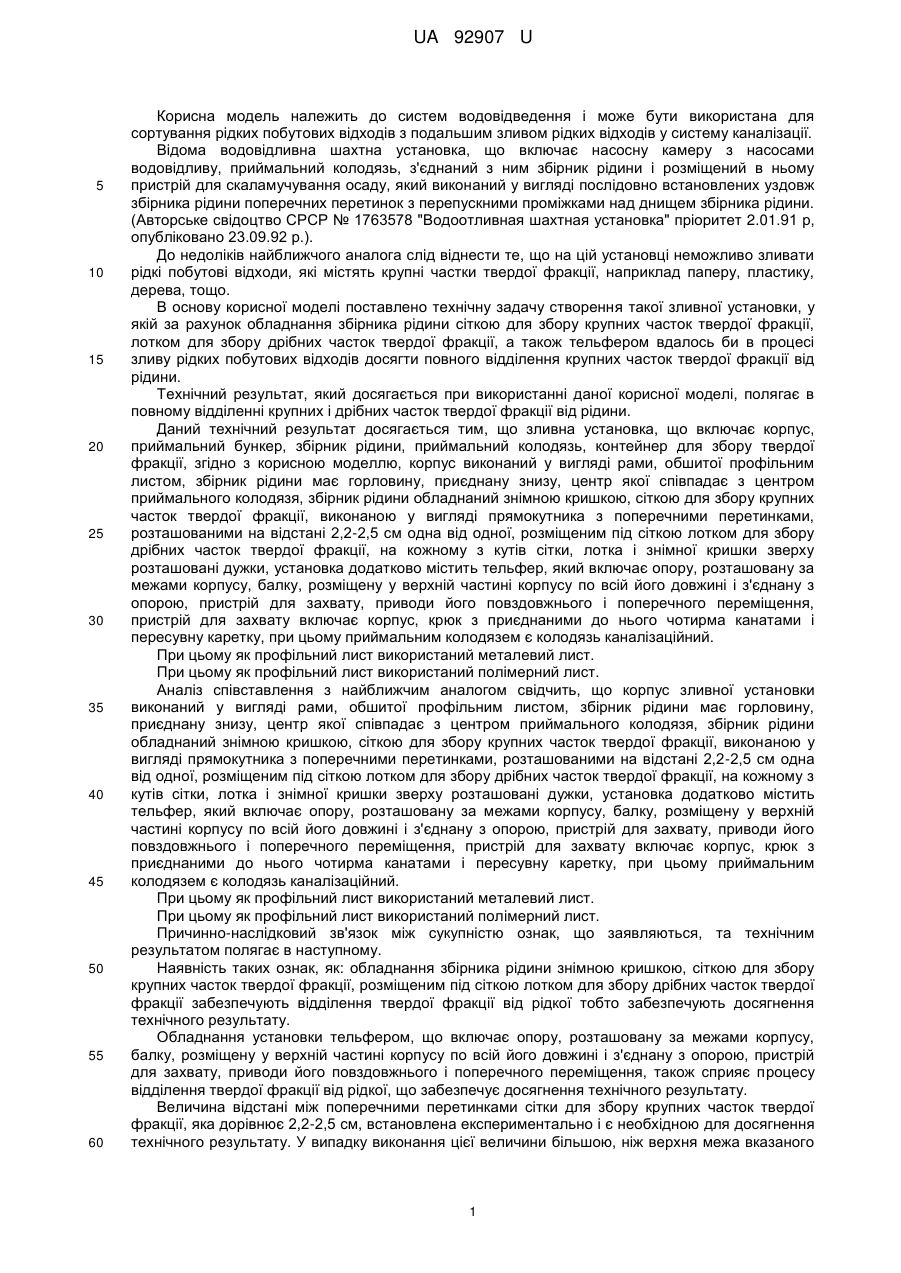

Реферат: Зливна установка включає корпус, приймальний бункер, збірник рідини, приймальний колодязь, контейнер для збору твердої фракції. Корпус виконаний у вигляді рами, обшитої профільним листом, збірник рідини має горловину, приєднану знизу, центр якої співпадає з центром приймального колодязя, збірник рідини обладнаний знімною кришкою, сіткою для збору крупних часток твердої фракції, виконаною у вигляді прямокутника з поперечними перетинками, розташованими на відстані 2,2-2,5 см одна від одної, розміщеним під сіткою лотком для збору дрібних часток твердої фракції, на кожному з кутів сітки, лотка і знімної кришки зверху розташовані дужки, установка додатково містить тельфер, який включає опору, розташовану за межами корпусу, балку, розміщену у верхній частині корпусу по всій його довжині і з'єднану з опорою, пристрій для захвату, приводи його повздовжнього і поперечного переміщення, пристрій для захвату включає корпус, крюк з приєднаними до нього чотирма канатами і пересувну каретку, при цьому приймальним колодязем є колодязь каналізаційний. UA 92907 U (12) UA 92907 U UA 92907 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем водовідведення і може бути використана для сортування рідких побутових відходів з подальшим зливом рідких відходів у систему каналізації. Відома водовідливна шахтна установка, що включає насосну камеру з насосами водовідливу, приймальний колодязь, з'єднаний з ним збірник рідини і розміщений в ньому пристрій для скаламучування осаду, який виконаний у вигляді послідовно встановлених уздовж збірника рідини поперечних перетинок з перепускними проміжками над днищем збірника рідини. (Авторське свідоцтво СРСР № 1763578 "Водоотливная шахтная установка" пріоритет 2.01.91 р, опубліковано 23.09.92 р.). До недоліків найближчого аналога слід віднести те, що на цій установці неможливо зливати рідкі побутові відходи, які містять крупні частки твердої фракції, наприклад паперу, пластику, дерева, тощо. В основу корисної моделі поставлено технічну задачу створення такої зливної установки, у якій за рахунок обладнання збірника рідини сіткою для збору крупних часток твердої фракції, лотком для збору дрібних часток твердої фракції, а також тельфером вдалось би в процесі зливу рідких побутових відходів досягти повного відділення крупних часток твердої фракції від рідини. Технічний результат, який досягається при використанні даної корисної моделі, полягає в повному відділенні крупних і дрібних часток твердої фракції від рідини. Даний технічний результат досягається тим, що зливна установка, що включає корпус, приймальний бункер, збірник рідини, приймальний колодязь, контейнер для збору твердої фракції, згідно з корисною моделлю, корпус виконаний у вигляді рами, обшитої профільним листом, збірник рідини має горловину, приєднану знизу, центр якої співпадає з центром приймального колодязя, збірник рідини обладнаний знімною кришкою, сіткою для збору крупних часток твердої фракції, виконаною у вигляді прямокутника з поперечними перетинками, розташованими на відстані 2,2-2,5 см одна від одної, розміщеним під сіткою лотком для збору дрібних часток твердої фракції, на кожному з кутів сітки, лотка і знімної кришки зверху розташовані дужки, установка додатково містить тельфер, який включає опору, розташовану за межами корпусу, балку, розміщену у верхній частині корпусу по всій його довжині і з'єднану з опорою, пристрій для захвату, приводи його повздовжнього і поперечного переміщення, пристрій для захвату включає корпус, крюк з приєднаними до нього чотирма канатами і пересувну каретку, при цьому приймальним колодязем є колодязь каналізаційний. При цьому як профільний лист використаний металевий лист. При цьому як профільний лист використаний полімерний лист. Аналіз співставлення з найближчим аналогом свідчить, що корпус зливної установки виконаний у вигляді рами, обшитої профільним листом, збірник рідини має горловину, приєднану знизу, центр якої співпадає з центром приймального колодязя, збірник рідини обладнаний знімною кришкою, сіткою для збору крупних часток твердої фракції, виконаною у вигляді прямокутника з поперечними перетинками, розташованими на відстані 2,2-2,5 см одна від одної, розміщеним під сіткою лотком для збору дрібних часток твердої фракції, на кожному з кутів сітки, лотка і знімної кришки зверху розташовані дужки, установка додатково містить тельфер, який включає опору, розташовану за межами корпусу, балку, розміщену у верхній частині корпусу по всій його довжині і з'єднану з опорою, пристрій для захвату, приводи його повздовжнього і поперечного переміщення, пристрій для захвату включає корпус, крюк з приєднаними до нього чотирма канатами і пересувну каретку, при цьому приймальним колодязем є колодязь каналізаційний. При цьому як профільний лист використаний металевий лист. При цьому як профільний лист використаний полімерний лист. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Наявність таких ознак, як: обладнання збірника рідини знімною кришкою, сіткою для збору крупних часток твердої фракції, розміщеним під сіткою лотком для збору дрібних часток твердої фракції забезпечують відділення твердої фракції від рідкої тобто забезпечують досягнення технічного результату. Обладнання установки тельфером, що включає опору, розташовану за межами корпусу, балку, розміщену у верхній частині корпусу по всій його довжині і з'єднану з опорою, пристрій для захвату, приводи його повздовжнього і поперечного переміщення, також сприяє процесу відділення твердої фракції від рідкої, що забезпечує досягнення технічного результату. Величина відстані між поперечними перетинками сітки для збору крупних часток твердої фракції, яка дорівнює 2,2-2,5 см, встановлена експериментально і є необхідною для досягнення технічного результату. У випадку виконання цієї величини більшою, ніж верхня межа вказаного 1 UA 92907 U 5 10 15 20 25 30 35 40 інтервалу, крупні частки твердої фракції будуть попадати у освітлену рідину, у випадку виконання цієї величини меншою, ніж нижня межа вказаного інтервалу, дрібні частки твердої фракції будуть затримуватись на сітці. Суть корисної моделі пояснюється кресленням, де зображена зливна установка (фронтальний розріз). Зливна установка містить корпус 1, приймальний бункер 2. Установка має збірник рідини 3, який обладнаний знімною кришкою 4. Збірник рідини 3 обладнаний також сіткою для збору крупних часток твердої фракції 5, виконаною у вигляді прямокутника з поперечними перетинками 6, розташованими одна від одної на відстані L, що дорівнює 2,2-2,5 см. Збірник рідини 3 обладнаний також розміщеним під сіткою лотком для збору дрібних часток твердої фракції 7. Зливна установка включає контейнер для збору твердої фракції 8. На кожному з кутів сітки для збору крупних часток твердої фракції 5, лотка для збору дрібних часток твердої фракції 7 і знімної кришки 4 зверху розташовані дужки 9. Збірник рідини 3 має горловину 10, приєднану знизу, центр якої s співпадає з центром S приймального колодязя 11. Зливна установка також містить тельфер, який включає опору 12, розташовану за межами корпусу 1, балку 13, розташовану у верхній частині корпусу 1 по всій його довжині і з'єднану з опорою 12 і пристрій для захвата 14. Пристрій для захвату 14 включає корпус 15, крюк 16 з приєднаними до нього чотирма канатами 17 і каретку 18. Пристрій для захвату 14 обладнаний приводами 19 та 20 повздовжнього та поперечного переміщення. Зливна установка працює наступним чином. Спочатку монтують балку 13 і опору 12 тельфера. Потім подають у приймальний бункер 2 рідкі побутові відходи, які попадають у збірник рідини 3 при закритій знімній кришці 4, де вони спочатку проходять сітку для збору крупних часток твердої фракції 5, на якій осідають крупні частки. Потім частково очищені рідкі відходи надходять униз, у лоток для збору дрібних часток твердої фракції 7 (в основному, пісок). Після лотка 7 освітлена рідина крізь горловину 10 стікає у приймальний колодязь 11, який являє собою каналізаційний колодязь. Коли рідина перестає стікати із горловини у каналізаційний колодязь, це означає, що треба проводити очищення сітки 5 і лотка 7. Для цього спочатку підіймають крюком 16 знімну кришку 4, потім - сітку 5, яку за допомогою крюка 16 тельферу спочатку підіймають і потім переміщують уздовж балки 13 до опори 12, де звільняють сітку 5 від крупних часток твердої фази (папір, дерево, пластик). Потім підіймають таким чином лоток для збору дрібних часток твердої фракції 7 і переміщують останній уздовж балки 13 до опори 12. Всю тверду фракцію скидають у контейнер для збору твердої фракції 9. Потім очищені сітка для збору крупних часток твердої фракції 5 і лоток для збору дрібних часток твердої фракції 7 почергово переміщуються за допомогою тельферу у зворотному напрямку і установлюються знову у збірнику рідини 3. Процес починають спочатку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Зливна установка, що включає корпус, приймальний бункер, збірник рідини, приймальний колодязь, контейнер для збору твердої фракції, яка відрізняється тим, що корпус виконаний у вигляді рами, обшитої профільним листом, збірник рідини має горловину, приєднану знизу, центр якої співпадає з центром приймального колодязя, збірник рідини обладнаний знімною кришкою, сіткою для збору крупних часток твердої фракції, виконаною у вигляді прямокутника з поперечними перетинками, розташованими на відстані 2,2-2,5 см одна від одної, розміщеним під сіткою лотком для збору дрібних часток твердої фракції, на кожному з кутів сітки, лотка і знімної кришки зверху розташовані дужки, установка додатково містить тельфер, який включає опору, розташовану за межами корпусу, балку, розміщену у верхній частині корпусу по всій його довжині і з'єднану з опорою, пристрій для захвату, приводи його повздовжнього і поперечного переміщення, пристрій для захвату включає корпус, крюк з приєднаними до нього чотирма канатами і пересувну каретку, при цьому приймальним колодязем є колодязь каналізаційний. 2 UA 92907 U 2. Зливна установка за п. 1, яка відрізняється тим, що як профільний лист використаний металевий лист. 3. Зливна установка за п. 1, яка відрізняється тим, що як профільний лист використаний полімерний лист. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
