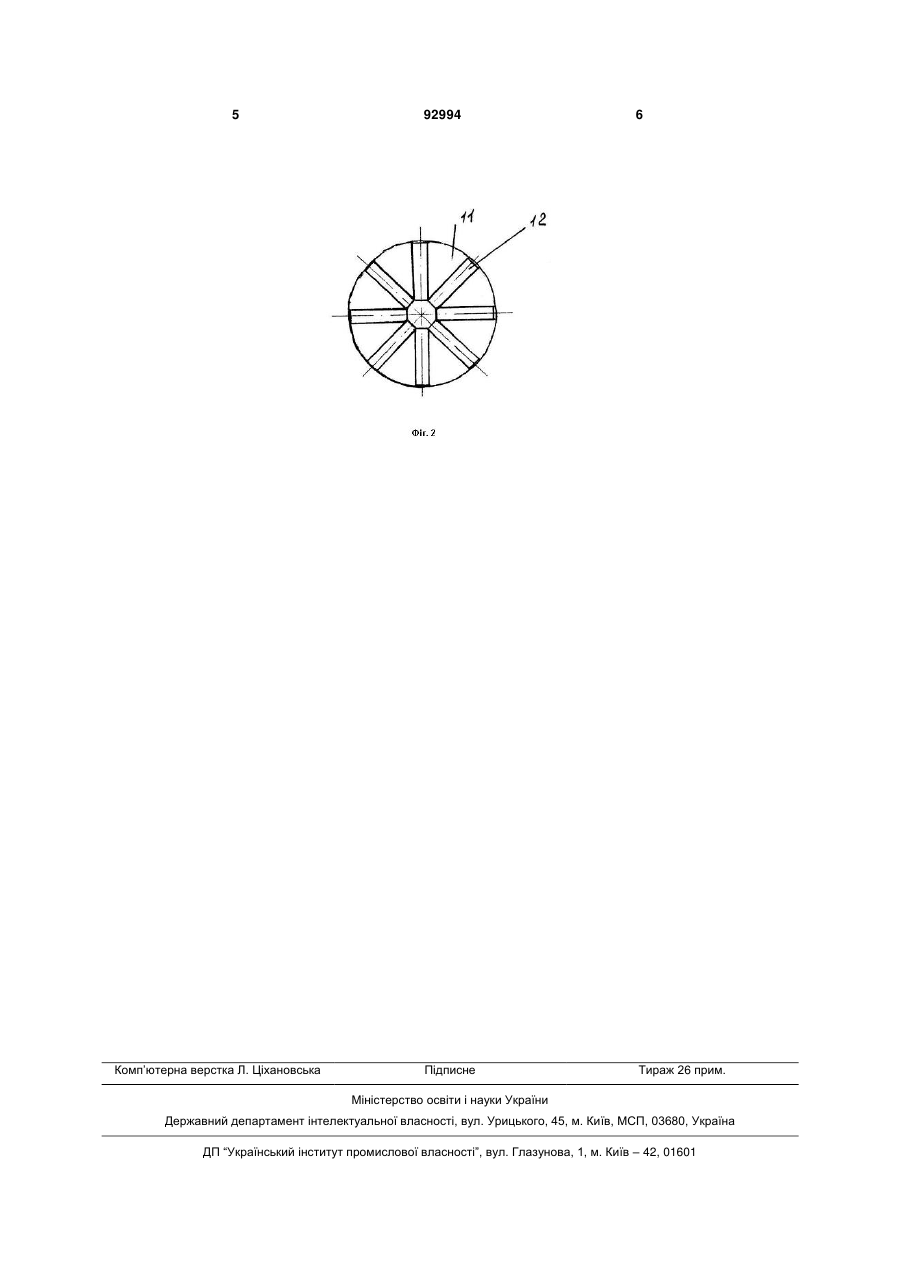

Висівна система, що складається з бункера з щілинним вікном для насіння, рухомої пластини, електромагніта, диска з магнітами, яка відрізняється тим, що рухому пластину встановлюють в бункері таким чином, що її щілина переміщується відносно щілини бункера, змінюючи живий переріз вікна для виходу посівного матеріалу, причому переміщення відбувається за допомогою важіля, шарнірно з'єднаною зі штоком електромагніта, який електрично зв'язаний з герметичним контактором, розміщеним в безпосередній близькості від диска з закріпленими до нього магнітами у вигляді секторів і кінематично зв'язаним з опорно-ходовим колесом сівалки, причому герметичний контактор закріплений з можливістю переміщення його відносно радіуса диска.

Текст

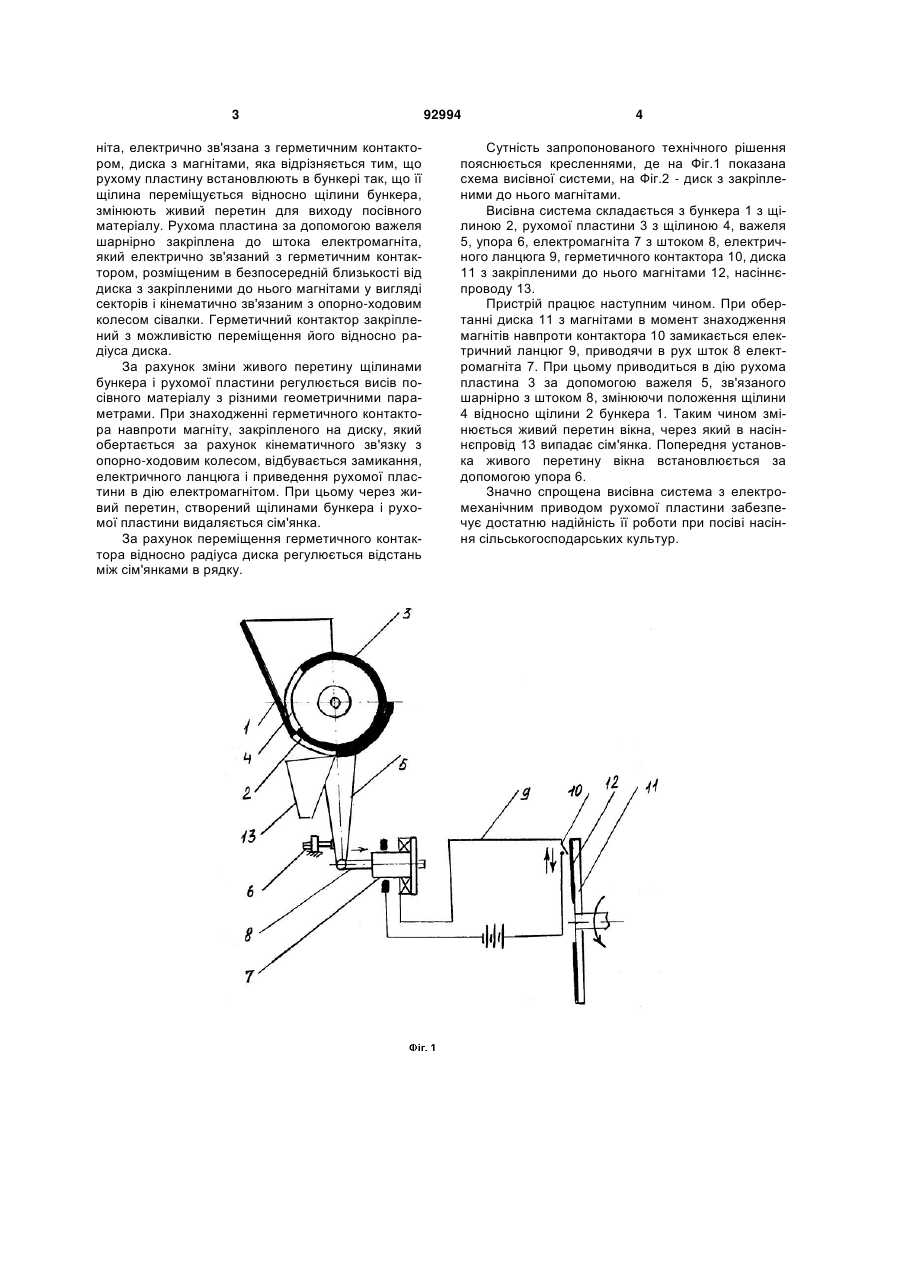

Висівна система, що складається з бункера з щілинним вікном для насіння, рухомої пластини, електромагніта, диска з магнітами, яка відрізняється тим, що рухому пластину встановлюють в бункері таким чином, що її щілина переміщується відносно щілини бункера, змінюючи живий переріз вікна для виходу посівного матеріалу, причому переміщення відбувається за допомогою важеля, шарнірно з'єднаною зі штоком електромагніта, який електрично зв'язаний з герметичним контактором, розміщеним в безпосередній близькості від диска з закріпленими до нього магнітами у вигляді секторів і кінематично зв'язаним з опорно-ходовим колесом сівалки, причому герметичний контактор закріплений з можливістю переміщення його відносно радіуса диска. Винахід відноситься до сільськогосподарського машинобудування, а конкретно до висівних пристроїв які використовуються при посіві насіння сільськогосподарських культур. Відомий пристрій [патент України №80340, А01С5/02, А01В29/04, 2007 р.], до складу якого входить рама з опорно-приводними колесами, колінчатого валу, сполучено механічною передачею з повзуном та шиберною заслінкою накопичувача, які за рахунок свого зворотно-поступального переміщення у протилежно-обертових напрямах мають можливість в процесі руху пристрою по полю формувати ямкові ложа та направляти в них з накопичувача посівний матеріал. Недоліком відомого пристрою є низька надійність механічної системи, що забезпечує зворотнопоступальний рух шиберної заслінки та повзуна. Найбільш близька по технічній суті та результату, що досягається, є висівна система [патент Російської Федерації №2056716, А01С7/04, 1996р.], що складається з бункера з щілинним вікном для насіння, дозатора з затвором, яким управляє електромагніт, електрично зв'язаний з опорним колесом сівалки за допомогою датчика швидкості і програмно-підсилювального блока. Система споряджена встановленим на електромагніті датчиком контролю відхилення затвора, блоком формування імпульсів, ключовим підсилювачем і блоком сигналізації, при цьому датчик контролю електрично зв'язаний з програмнопідсилювальним блоком через блок формування імпульсів і ключовий підсилювач, вихід якого з'єднаний з блоком сигналізації. Така складна система управління дозатором з затвором значно здорожує висівну систему, знижує надійність її роботи та підвищує трудомісткість ремонтних робіт та проведення технічного обслуговування. В основу винаходу покладено задачу спрощення конструкції висівної системи і підвищення надійності її роботи. Поставлена задача досягається тим, що висівна система, яка складається з бункера з щільним вікном для насіння, рухомої пластини, електромаг (19) UA (11) 92994 (13) (21) a201002251 (22) 01.03.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) ГРИЦЕНКО ВІКТОР ТРОХИМОВИЧ, ПАЦУЛА ОЛЕКСАНДР МИКОЛАЙОВИЧ, КУТІЩЕВ ВОЛОДИМИР ЛЕОНІДОВИЧ, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР НАЦІОНАЛЬНОЇ АКАДЕМІЇ АГРАРНИХ НАУК УКРАЇНИ (56) UA 28119 C2, 16.10.2000 UA 57146 A, 16.06.2003 UA 58026 A, 15.07.2003 UA 80340 C2, 10.09.2007 RU 2056716 C1, 27.03.1996 RU 2213440 C1, 10.10.2003 RU 2290777 C2, 10.01.2007 SU 104379 A, 03.02.1956 SU 1085494 A, 07.04.1984 SU 826987 A, 07.05.1981 SU 1044233 A, 30.09.1983 C2 1 3 ніта, електрично зв'язана з герметичним контактором, диска з магнітами, яка відрізняється тим, що рухому пластину встановлюють в бункері так, що її щілина переміщується відносно щілини бункера, змінюють живий перетин для виходу посівного матеріалу. Рухома пластина за допомогою важеля шарнірно закріплена до штока електромагніта, який електрично зв'язаний з герметичним контактором, розміщеним в безпосередній близькості від диска з закріпленими до нього магнітами у вигляді секторів і кінематично зв'язаним з опорно-ходовим колесом сівалки. Герметичний контактор закріплений з можливістю переміщення його відносно радіуса диска. За рахунок зміни живого перетину щілинами бункера і рухомої пластини регулюється висів посівного матеріалу з різними геометричними параметрами. При знаходженні герметичного контактора навпроти магніту, закріпленого на диску, який обертається за рахунок кінематичного зв'язку з опорно-ходовим колесом, відбувається замикання, електричного ланцюга і приведення рухомої пластини в дію електромагнітом. При цьому через живий перетин, створений щілинами бункера і рухомої пластини видаляється сім'янка. За рахунок переміщення герметичного контактора відносно радіуса диска регулюється відстань між сім'янками в рядку. 92994 4 Сутність запропонованого технічного рішення пояснюється кресленнями, де на Фіг.1 показана схема висівної системи, на Фіг.2 - диск з закріпленими до нього магнітами. Висівна система складається з бункера 1 з щілиною 2, рухомої пластини 3 з щілиною 4, важеля 5, упора 6, електромагніта 7 з штоком 8, електричного ланцюга 9, герметичного контактора 10, диска 11 з закріпленими до нього магнітами 12, насіннєпроводу 13. Пристрій працює наступним чином. При обертанні диска 11 з магнітами в момент знаходження магнітів навпроти контактора 10 замикається електричний ланцюг 9, приводячи в рух шток 8 електромагніта 7. При цьому приводиться в дію рухома пластина 3 за допомогою важеля 5, зв'язаного шарнірно з штоком 8, змінюючи положення щілини 4 відносно щілини 2 бункера 1. Таким чином змінюється живий перетин вікна, через який в насіннєпровід 13 випадає сім'янка. Попередня установка живого перетину вікна встановлюється за допомогою упора 6. Значно спрощена висівна система з електромеханічним приводом рухомої пластини забезпечує достатню надійність її роботи при посіві насіння сільськогосподарських культур. 5 Комп’ютерна верстка Л. Ціхановська 92994 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sowing system

Автори англійською

Hrytsenko Viktor Trokhymovych, Patsula Oleksandr Mykolaiovych, Kutischev Volodymyr Leonidovych, Chekhov Anatolii Vasyliovych

Назва патенту російською

Высевающая система

Автори російською

Гриценко Виктор Трофимович, Пацула Александр Николаевич, Кутищев Владимир Леонидович, Чехов Анатолий Васильевич

МПК / Мітки

МПК: A01C 7/04

Мітки: висівна, система
