Морська хвильова електростанція

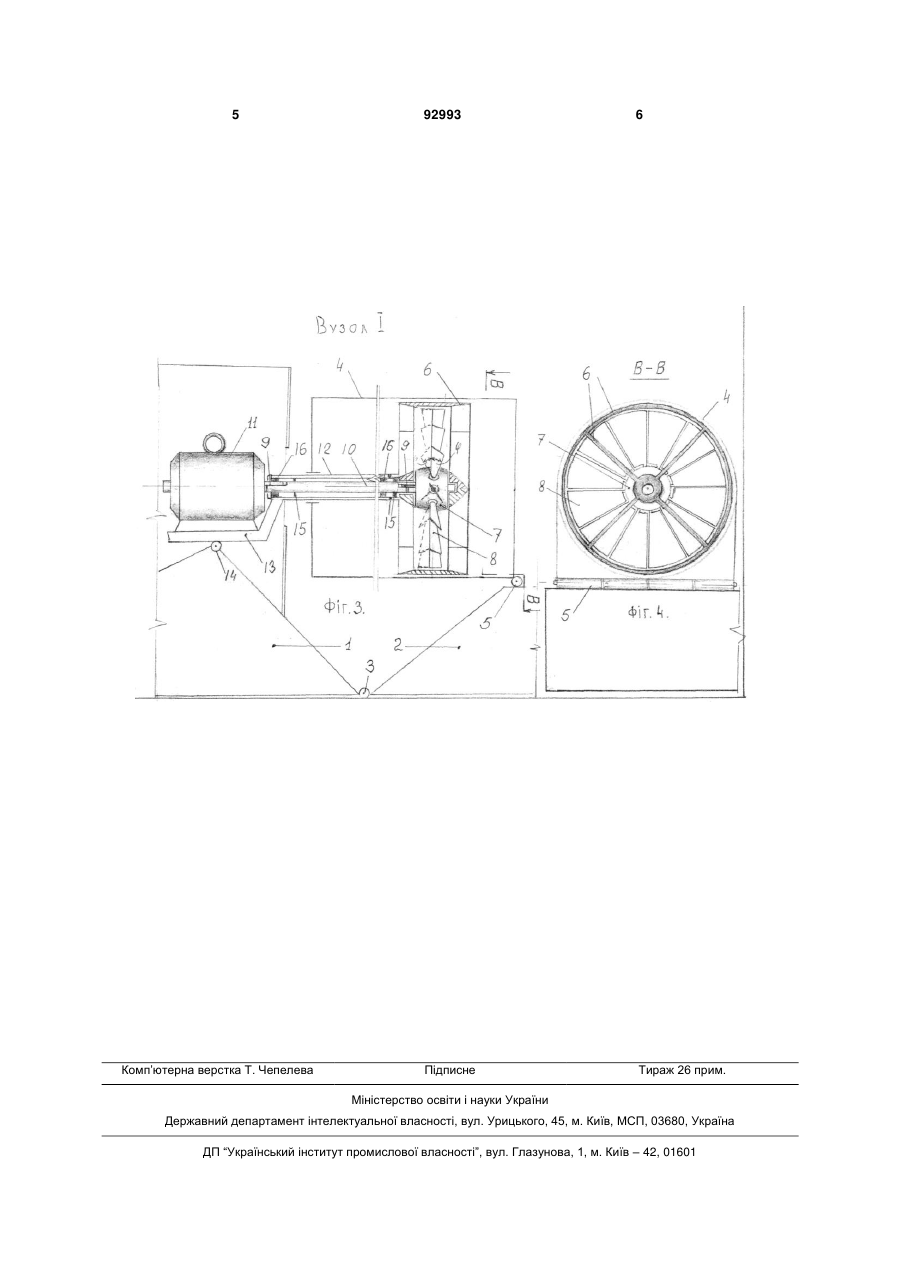

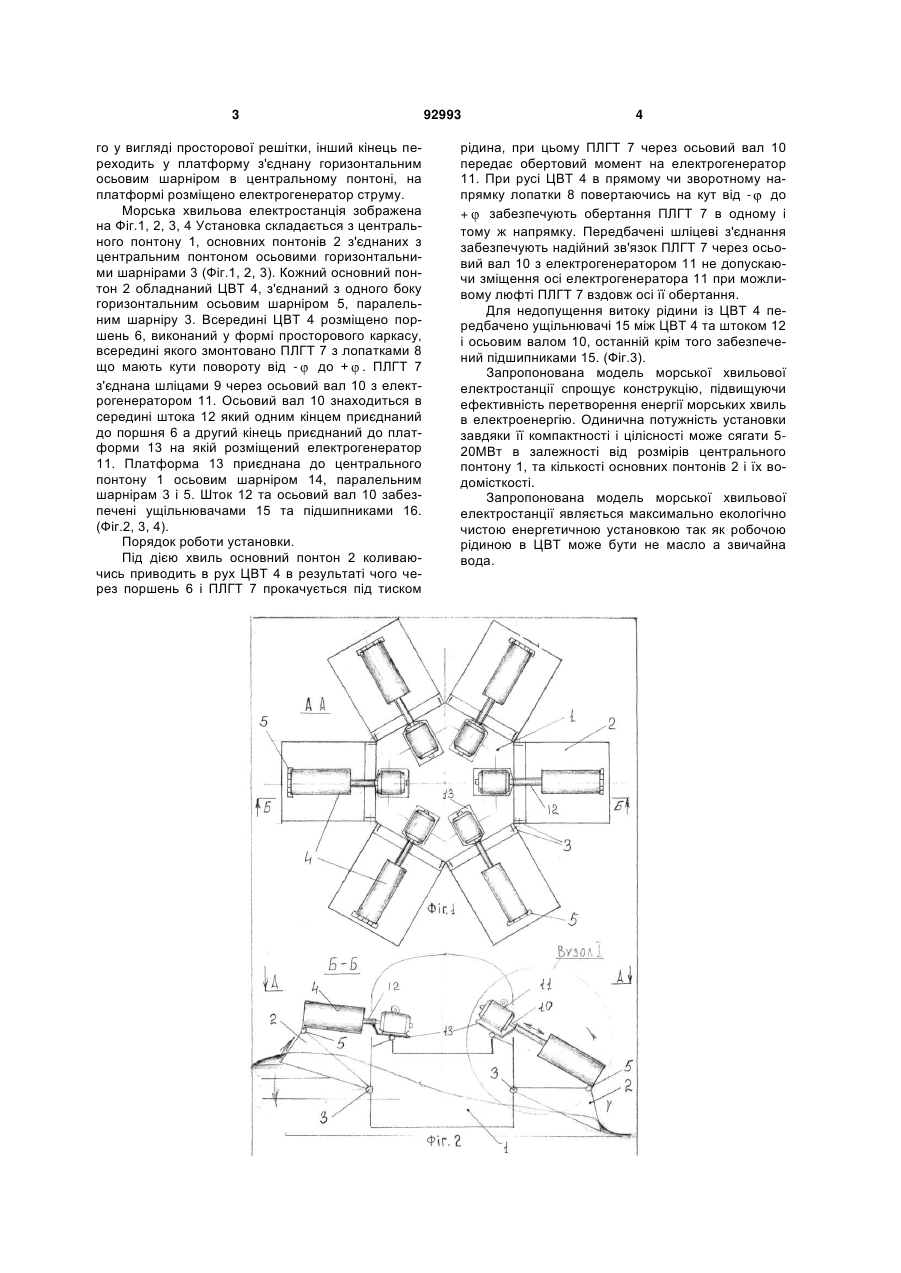

Морська хвильова електростанція, що містить центральний понтон, по зовнішньому периметру якого змонтовано основні понтони, на яких розміщено циліндри високого тиску (ЦВТ), та гідротур C2 2 (19) 1 3 го у вигляді просторової решітки, інший кінець переходить у платформу з'єднану горизонтальним осьовим шарніром в центральному понтоні, на платформі розміщено електрогенератор струму. Морська хвильова електростанція зображена на Фіг.1, 2, 3, 4 Установка складається з центрального понтону 1, основних понтонів 2 з'єднаних з центральним понтоном осьовими горизонтальними шарнірами 3 (Фіг.1, 2, 3). Кожний основний понтон 2 обладнаний ЦВТ 4, з'єднаний з одного боку горизонтальним осьовим шарніром 5, паралельним шарніру 3. Всередині ЦВТ 4 розміщено поршень 6, виконаний у формі просторового каркасу, всередині якого змонтовано ПЛГТ 7 з лопатками 8 що мають кути повороту від до + . ПЛГТ 7 з'єднана шліцами 9 через осьовий вал 10 з електрогенератором 11. Осьовий вал 10 знаходиться в середині штока 12 який одним кінцем приєднаний до поршня 6 а другий кінець приєднаний до платформи 13 на якій розміщений електрогенератор 11. Платформа 13 приєднана до центрального понтону 1 осьовим шарніром 14, паралельним шарнірам 3 і 5. Шток 12 та осьовий вал 10 забезпечені ущільнювачами 15 та підшипниками 16. (Фіг.2, 3, 4). Порядок роботи установки. Під дією хвиль основний понтон 2 коливаючись приводить в рух ЦВТ 4 в результаті чого через поршень 6 і ПЛГТ 7 прокачується під тиском 92993 4 рідина, при цьому ПЛГТ 7 через осьовий вал 10 передає обертовий момент на електрогенератор 11. При русі ЦВТ 4 в прямому чи зворотному напрямку лопатки 8 повертаючись на кут від - до + забезпечують обертання ПЛГТ 7 в одному і тому ж напрямку. Передбачені шліцеві з'єднання забезпечують надійний зв'язок ПЛГТ 7 через осьовий вал 10 з електрогенератором 11 не допускаючи зміщення осі електрогенератора 11 при можливому люфті ПЛГТ 7 вздовж осі її обертання. Для недопущення витоку рідини із ЦВТ 4 передбачено ущільнювачі 15 між ЦВТ 4 та штоком 12 і осьовим валом 10, останній крім того забезпечений підшипниками 15. (Фіг.3). Запропонована модель морської хвильової електростанції спрощує конструкцію, підвищуючи ефективність перетворення енергії морських хвиль в електроенергію. Одинична потужність установки завдяки її компактності і цілісності може сягати 520МВт в залежності від розмірів центрального понтону 1, та кількості основних понтонів 2 і їх водомісткості. Запропонована модель морської хвильової електростанції являється максимально екологічно чистою енергетичною установкою так як робочою рідиною в ЦВТ може бути не масло а звичайна вода. 5 Комп’ютерна верстка Т. Чепелева 92993 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
