Пружна муфта з аксіальними пружними елементами

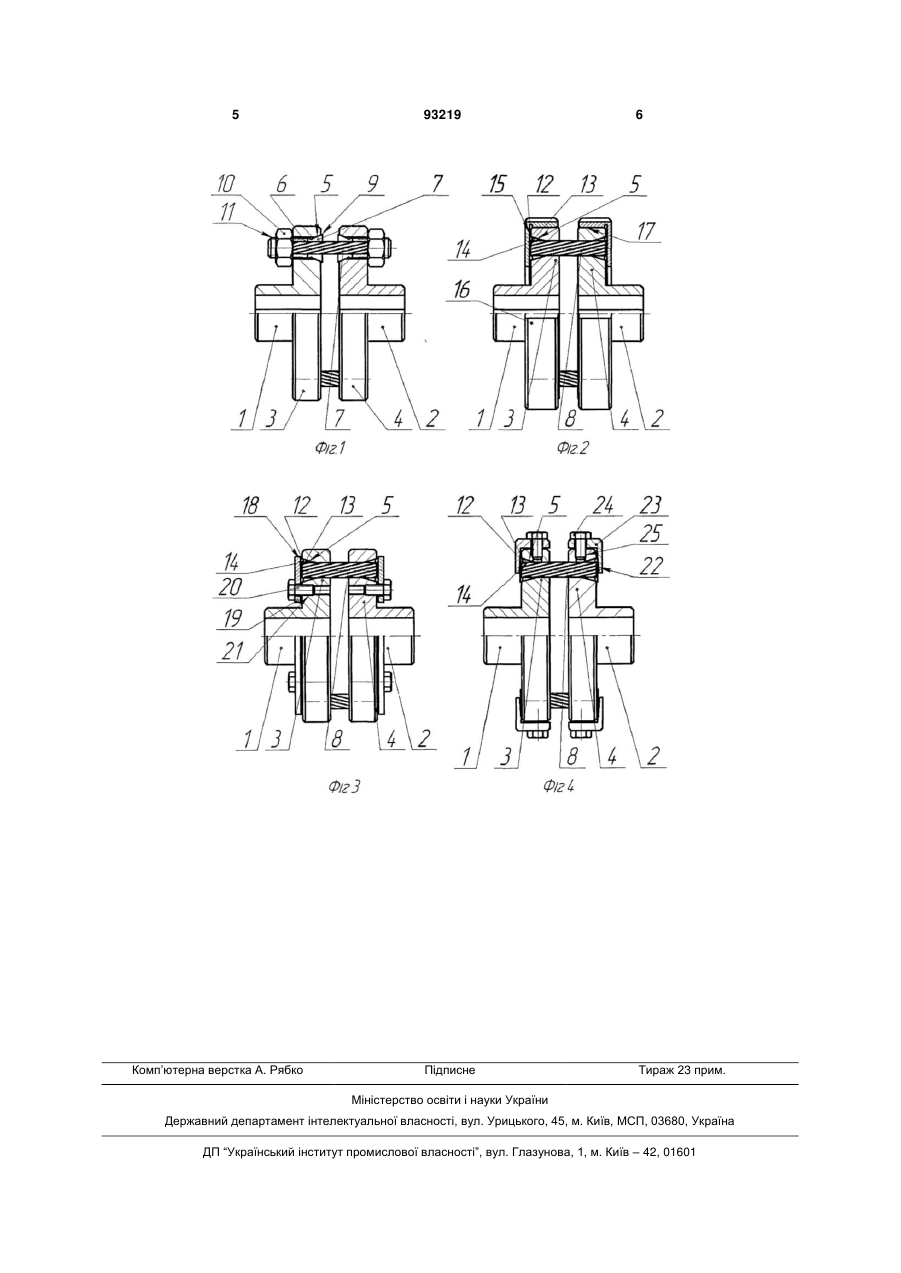

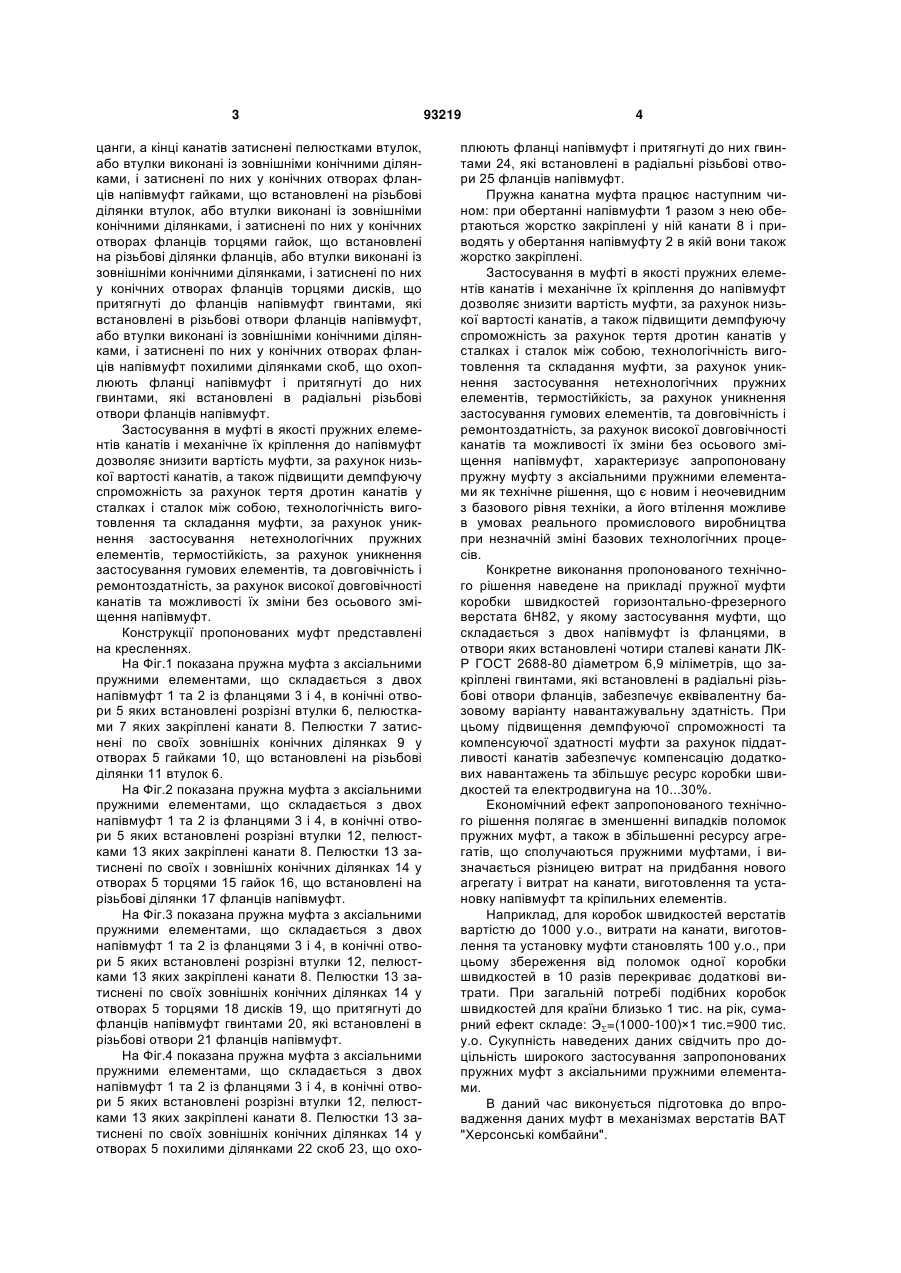

1. Пружна муфта з аксіальними пружними елементами, що складається з двох півмуфт із фланцями, в отвори яких встановлені пружні елементи, якими є канати, кінці яких закріплені у втулках, яка відрізняється тим, що втулки виконані розрізними по типу цанги, а кінці канатів затиснені пелюстками втулок. C2 2 (19) 1 3 цанги, а кінці канатів затиснені пелюстками втулок, або втулки виконані із зовнішніми конічними ділянками, і затиснені по них у конічних отворах фланців напівмуфт гайками, що встановлені на різьбові ділянки втулок, або втулки виконані із зовнішніми конічними ділянками, і затиснені по них у конічних отворах фланців торцями гайок, що встановлені на різьбові ділянки фланців, або втулки виконані із зовнішніми конічними ділянками, і затиснені по них у конічних отворах фланців торцями дисків, що притягнуті до фланців напівмуфт гвинтами, які встановлені в різьбові отвори фланців напівмуфт, або втулки виконані із зовнішніми конічними ділянками, і затиснені по них у конічних отворах фланців напівмуфт похилими ділянками скоб, що охоплюють фланці напівмуфт і притягнуті до них гвинтами, які встановлені в радіальні різьбові отвори фланців напівмуфт. Застосування в муфті в якості пружних елементів канатів і механічне їх кріплення до напівмуфт дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу спроможність за рахунок тертя дротин канатів у сталках і сталок між собою, технологічність виготовлення та складання муфти, за рахунок уникнення застосування нетехнологічних пружних елементів, термостійкість, за рахунок уникнення застосування гумових елементів, та довговічність і ремонтоздатність, за рахунок високої довговічності канатів та можливості їх зміни без осьового зміщення напівмуфт. Конструкції пропонованих муфт представлені на кресленнях. На Фіг.1 показана пружна муфта з аксіальними пружними елементами, що складається з двох напівмуфт 1 та 2 із фланцями 3 і 4, в конічні отвори 5 яких встановлені розрізні втулки 6, пелюстками 7 яких закріплені канати 8. Пелюстки 7 затиснені по своїх зовнішніх конічних ділянках 9 у отворах 5 гайками 10, що встановлені на різьбові ділянки 11 втулок 6. На Фіг.2 показана пружна муфта з аксіальними пружними елементами, що складається з двох напівмуфт 1 та 2 із фланцями 3 і 4, в конічні отвори 5 яких встановлені розрізні втулки 12, пелюстками 13 яких закріплені канати 8. Пелюстки 13 затиснені по своїх ι зовнішніх конічних ділянках 14 у отворах 5 торцями 15 гайок 16, що встановлені на різьбові ділянки 17 фланців напівмуфт. На Фіг.3 показана пружна муфта з аксіальними пружними елементами, що складається з двох напівмуфт 1 та 2 із фланцями 3 і 4, в конічні отвори 5 яких встановлені розрізні втулки 12, пелюстками 13 яких закріплені канати 8. Пелюстки 13 затиснені по своїх зовнішніх конічних ділянках 14 у отворах 5 торцями 18 дисків 19, що притягнуті до фланців напівмуфт гвинтами 20, які встановлені в різьбові отвори 21 фланців напівмуфт. На Фіг.4 показана пружна муфта з аксіальними пружними елементами, що складається з двох напівмуфт 1 та 2 із фланцями 3 і 4, в конічні отвори 5 яких встановлені розрізні втулки 12, пелюстками 13 яких закріплені канати 8. Пелюстки 13 затиснені по своїх зовнішніх конічних ділянках 14 у отворах 5 похилими ділянками 22 скоб 23, що охо 93219 4 плюють фланці напівмуфт і притягнуті до них гвинтами 24, які встановлені в радіальні різьбові отвори 25 фланців напівмуфт. Пружна канатна муфта працює наступним чином: при обертанні напівмуфти 1 разом з нею обертаються жорстко закріплені у ній канати 8 і приводять у обертання напівмуфту 2 в якій вони також жорстко закріплені. Застосування в муфті в якості пружних елементів канатів і механічне їх кріплення до напівмуфт дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу спроможність за рахунок тертя дротин канатів у сталках і сталок між собою, технологічність виготовлення та складання муфти, за рахунок уникнення застосування нетехнологічних пружних елементів, термостійкість, за рахунок уникнення застосування гумових елементів, та довговічність і ремонтоздатність, за рахунок високої довговічності канатів та можливості їх зміни без осьового зміщення напівмуфт, характеризує запропоновану пружну муфту з аксіальними пружними елементами як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Н82, у якому застосування муфти, що складається з двох напівмуфт із фланцями, в отвори яких встановлені чотири сталеві канати ЛКР ГОСТ 2688-80 діаметром 6,9 міліметрів, що закріплені гвинтами, які встановлені в радіальні різьбові отвори фланців, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10...30%. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку напівмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1000 у.о., витрати на канати, виготовлення та установку муфти становлять 100 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: Э=(1000-100)×1 тис.=900 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружних муфт з аксіальними пружними елементами. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонські комбайни". 5 Комп’ютерна верстка А. Рябко 93219 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
