Комбінований інструмент свердло-мітчик

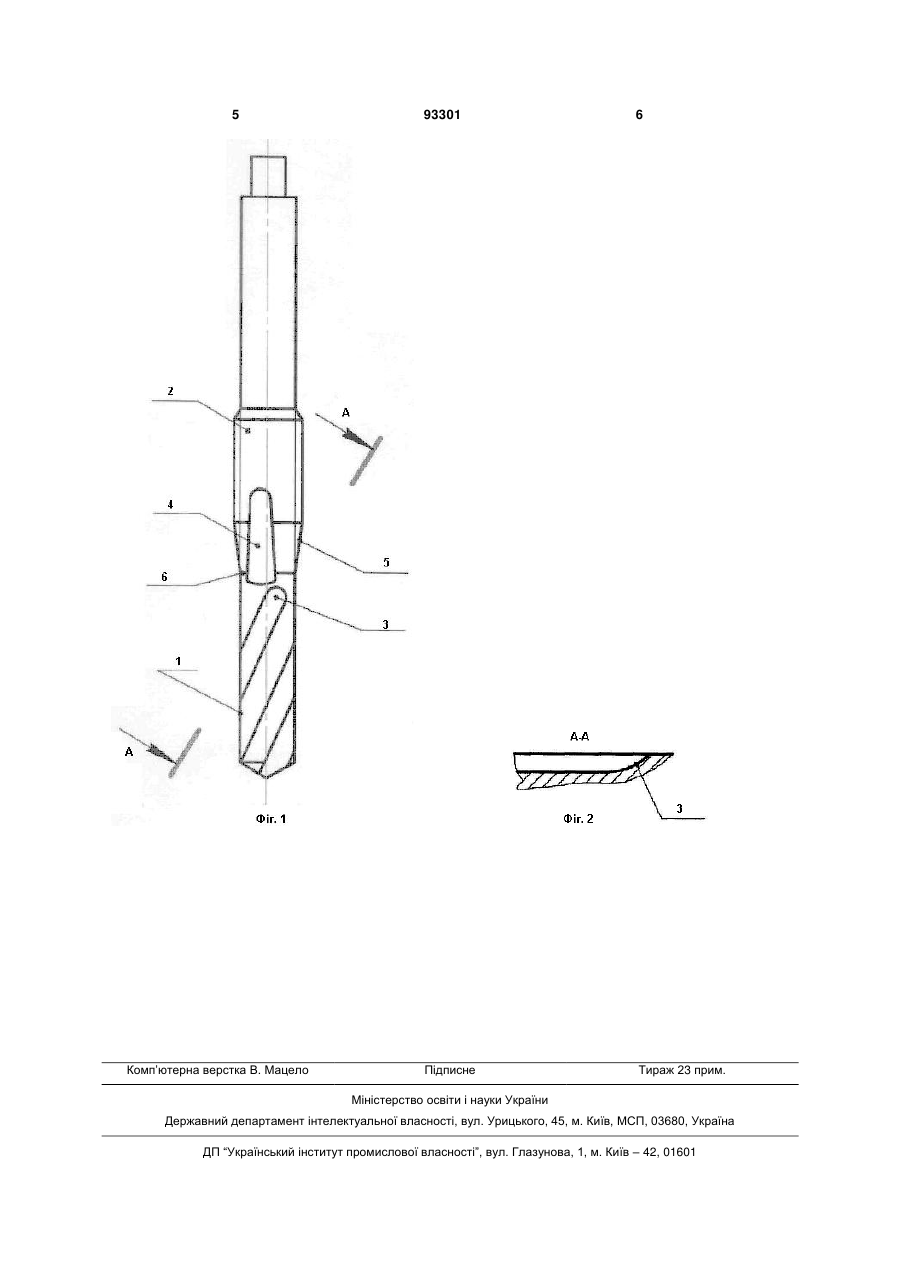

Комбінований інструмент свердло-мітчик, що включає свердло з похилими стружковими канавками, жорстко з'єднане з мітчиком зі стружковими 3 Поставлене завдання вирішується тим, що комбінований інструмент свердло-мітчик, що включає свердло з похилими стружковими канавками, жорстко з'єднане з мітчиком зі стружковими канавками, паралельними вертикальній осі інструмента, згідно винаходу кінці стружкових канавок свердла розміщені від з'єднання свердло-мітчик на відстані 0,3÷0,5 діаметра свердла, а діаметри кінців стружкових канавок свердла дорівнюють 0,8÷5 діаметра свердла, при цьому початки всіх стружкових канавок мітчика виходять на свердло на 0,1÷10,2 діаметра свердла, причому права крайка стружкових канавок мітчика має кут нахилу -7°÷20°, ліва - 2°÷5°, а довжина стружкових канавок мітчика визначається з формули: Lстр.к.мітчика=Lз.ч..+(2,5÷5)Рм, де Lстр.к.мітчика - довжина стружкової канавки мітчика, Lз.ч. - довжина різальної частини, Рм - крок різі мітчика. Відстань від кінця стружкових канавок свердла до з'єднання свердло-мітчик обумовлена тим, що 0,3÷10,5 від діаметра свердла забезпечує надійне відведення стружки з під свердла. Більша відстань збільшує штучний час обробки за рахунок збільшеної довжини свердла, а менша - не забезпечить надійне відведення стружки. Діаметр кінця стружкових канавок 0,8÷5 від діаметра свердла забезпечує кут сходу стружки від 15° до 45° відповідно. Вихід стружкових канавок мітчика на свердло забезпечує надійне відведення стружки з мітчика, не виходячи на стружкові канавки свердла. Кут нахилу правої різальної крайки стружкових канавок мітчика сприяє правильному різанню та відведенню стружки вниз, лівої - також відведенню стружки вниз, запобігаючи її пакетуванню. Довжина стружкових канавок мітчика, задана формулою, забезпечує відведення стружки з різальної частини мітчика, при цьому зберігає оптимальною міцність мітчика, за рахунок збільшення довжини калібрувальної частини мітчика. Суть конструкції комбінованого інструмента свердло-мітчик пояснюється кресленнями. На фіг. 1 - комбінований інструмент свердло-мітчик, фіг. 2 93301 4 - перетин А-А фіг. 1. На фіг. 1 представлені - свердло 1, мітчик 2, тверде з'єднання свердла та мітчика 6, кінець стружкової канавки свердла 3, стружкова канавка мітчика 4 і різальна частина мітчика 5. Працює комбінований свердло-мітчик таким способом. Виготовлений свердло-мітчик має такі конструкційні параметри інструмента: свердло діаметром 8,55 мм, з'єднане з мітчиком М=10 мм. Довжина свердла 30 мм, мітчика 24 мм. Відстань від кінця стружкових канавок свердла до з'єднання свердла з мітчиком дорівнює 3,5 мм, діаметр кінця стружкових канавок свердла дорівнює 30 мм. Кут підйому стружкових канавок свердла 30°. Вихід стружкових канавок мітчика на свердло 1,7 мм. Права крайка стружкових канавок мітчика має кут нахилу - 15°, а ліва 5°. Довжина різальної частини мітчика дорівнює 11 мм, а довжина його стружкової канавки 16 мм. Запропонований інструмент виконаний зі швидкорізальної сталі Р6М5, велася обробка заготовки зі сталі 45. При свердлінні спостерігався схід стружки зпід свердла вверх, що під дією відцентрової сили відкидалася убік під кутом 20°. Після того як отвір був оброблений свердлом, у роботу вступила різальна частина мітчика. Стружка, що утворилася при нарізуванні різі, виходила вниз і не перешкоджала якісному нарізуванню різі. Було виконано 40 різьбових отворів відомим свердлом-мітчиком найближчим аналогом, після чого інструмент зламався. Одне з 40 різьбових отворів виявилося бракованим. Мітчиком заявленої конструкції було оброблено 60 різьбових отворів. Різь, отримана при нарізуванні останнім, мала меншу шорсткість (Ra=0,2 мкм, тоді як у різі, отриманої при обробці відомим інструментом Ra=0,32 мкм) і більшу точність, що перевірили калібром. Також нова конструкція інструмента дозволила виконати більшу кількість отворів, перш ніж комбінований інструмент свердло-мітчик зламалася. Запропонований інструмент свердло-мітчик дозволяє за рахунок керуванням сходом потоку стружки зі свердла вверх, а з мітчика - вниз, поліпшити якість і шорсткість одержаної різі та збільшити період стійкості інструмента. 5 Комп’ютерна верстка В. Мацело 93301 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
