B23B 51/08 — свердла, комбіновані з ріжучими елементами або різцями для виконання додаткової обробки

Номер патенту: 115299

Опубліковано: 10.10.2017

Автори: Адаменко Юрій Іванович, Степаненко Сергій Олександрович, Пасічник Віталій Анатолійович, Бесарабець Юрій Йосипович

МПК: B23B 51/08

Мітки: свердло, обгінною, осьового, муфтою, комбіноване, ходу

Формула / Реферат:

Комбіноване свердло, що містить ступінь меншого діаметра, призначений для обробки попереднього отвору, ступінь більшого діаметра для обробки верхньої частини остаточного отвору та третій ступінь для обробки нижньої частини остаточного отвору, яке відрізняється тим, що другий ступінь свердла виконаний у вигляді елемента обгінної муфти і призначений для одночасної обробки отвору разом з третім ступенем свердла при зворотній подачі.

Номер патенту: 112821

Опубліковано: 26.12.2016

Автори: Гречук Андрій Ігорович, Боженок Вадим Миколайович, Девін Леонід Миколайович

МПК: B23B 51/08

Мітки: обробки, композиційних, полімерних, матеріалів, свердло

Формула / Реферат:

Свердло для обробки полімерних композиційних матеріалів, що складається з хвостовика та різальної частини у вигляді закріпленої різальної вставки з надтвердого матеріалу, яке відрізняється тим, що різальна частина має дві симетрично розташовані двошарові пластинки з надтвердого матеріалу та твердого сплаву, закріплені таким чином, що головні та допоміжні різальні кромки утворені з надтвердого матеріалу, а перемичка свердла з твердого...

Номер патенту: 110874

Опубліковано: 25.10.2016

Автори: Самчук Володимир Володимирович, Сичов Юрій Іванович, Іванова Альона Владиславівна

МПК: B23B 51/08

Мітки: свердло, комбіноване

Формула / Реферат:

Комбіноване свердло, що містить корпус, напрямну, ріжучу, частини, частину та зубці, що калібрують, яке відрізняється тим, що містить циліндричний корпус, на одному з кінців якого виконаний циліндричний хвостовик, а на іншому - робоча частина, що містить спіральну ріжучу частину, яка з'єднана з напрямною частиною, а вона, у свою чергу, - з частиною, що калібрує, яка містить ряд круглих ріжучих елементів.

Номер патенту: 110873

Опубліковано: 25.10.2016

Автори: Самчук Володимир Володимирович, Сичов Юрій Іванович, Лях Бенгард Григорович, Іванова Альона Владиславівна

МПК: B23B 51/08

Мітки: наскрізних, нарізання, отворів, пристрій

Формула / Реферат:

Пристрій для нарізання наскрізних отворів, що містить хвостовик, ріжучу частину, частину та зубці, що калібрують, який відрізняється тим, що містить циліндричний хвостовик, до якого жорстко закріплена робоча частина, яка складається з ріжучої частини, та частини, що калібрує, яка, у свою чергу, містить ряд змінних круглих ріжучих елементів, що встановлені з можливістю обертання незалежно один щодо іншого.

Номер патенту: 90615

Опубліковано: 10.06.2014

Автори: Бесарабець Юрій Йосипович, Степаненко Сергій Олександрович, Адаменко Юрій Іванович, Пасічник Віталій Анатолійович

МПК: B23B 51/08

Мітки: отворів, полімерних, пристрій, матеріалах, обробки, композиційних

Формула / Реферат:

Пристрій для обробки отворів у полімерних композиційних матеріалах, що містить різально-направляючу втулку та ступінчастий різальний інструмент, який відрізняється тим, що ступінь інструмента більшого діаметра виконаний у вигляді двох відкидних ножів, розташованих на бічних поверхнях корпусу інструмента, а оброблення отворів меншого та більшого діаметрів здійснюється за правого обертання інструмента.

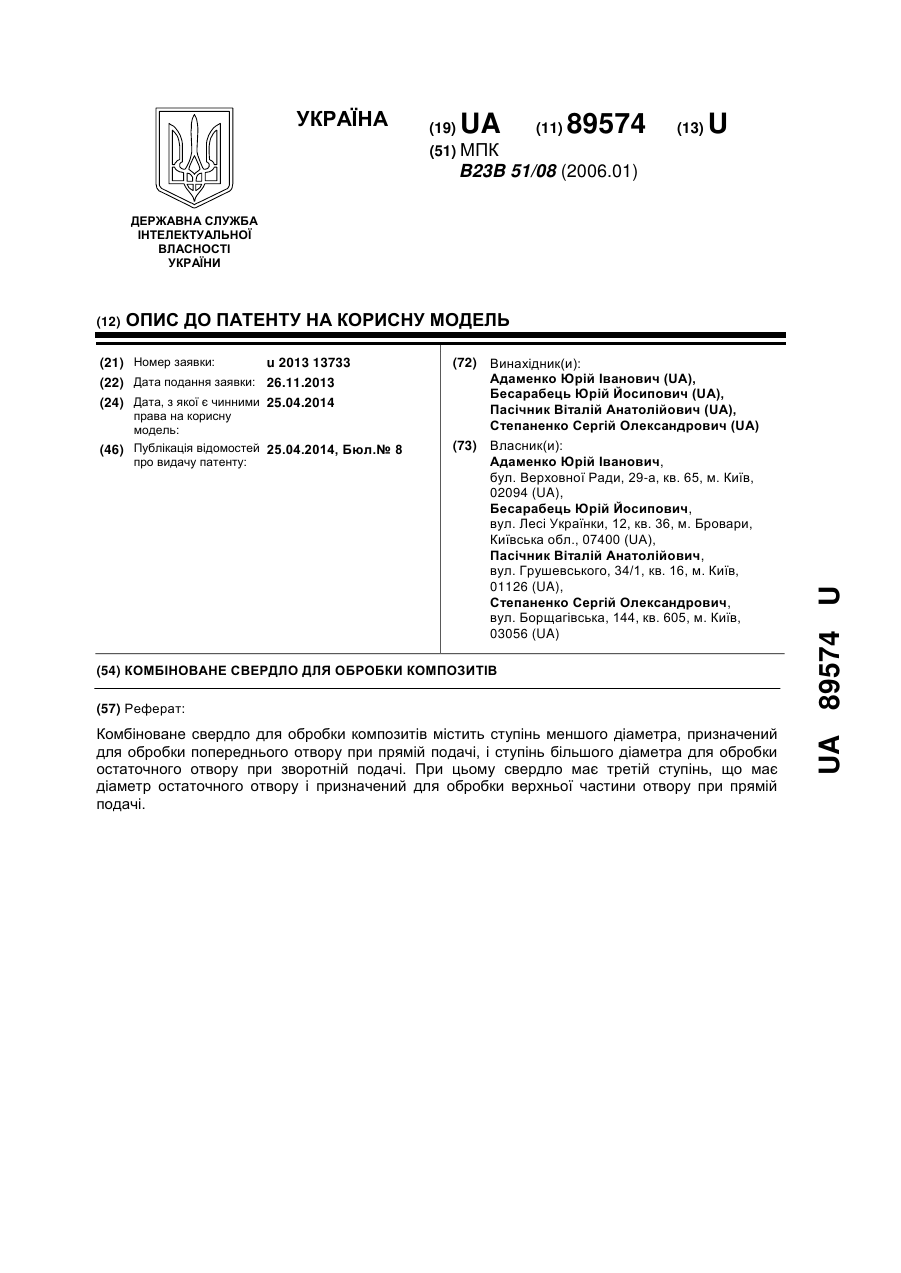

Номер патенту: 89574

Опубліковано: 25.04.2014

Автори: Степаненко Сергій Олександрович, Адаменко Юрій Іванович, Пасічник Віталій Анатолійович, Бесарабець Юрій Йосипович

МПК: B23B 51/08

Мітки: обробки, композитів, свердло, комбіноване

Формула / Реферат:

Комбіноване свердло для обробки композитів, що містить ступінь меншого діаметра, призначений для обробки попереднього отвору при прямій подачі, і ступінь більшого діаметра для обробки остаточного отвору при зворотній подачі, яке відрізняється тим, що свердло має третій ступінь, що має діаметр остаточного отвору і призначений для обробки верхньої частини отвору при прямій подачі.

Номер патенту: 88454

Опубліковано: 11.03.2014

Автори: Бесарабець Юрій Йосипович, Пасічник Віталій Анатолійович, Степаненко Сергій Олександрович, Адаменко Юрій Іванович

МПК: B23B 51/08

Мітки: отворів, композиційних, пристрій, обробки, матеріалах, полімерних

Формула / Реферат:

Пристрій для обробки отворів у полімерних композитах, що вміщує різально-направляючу втулку та ступінчастий різальний інструмент, який відрізняється тим, що ступінь інструменту більшого діаметра виконаний у вигляді двох відкидних ножів, розташованих в одній поздовжній площині в пазу корпуса, а оброблення отворів меншого та більшого діаметрів здійснюється за правого обертання інструменту.

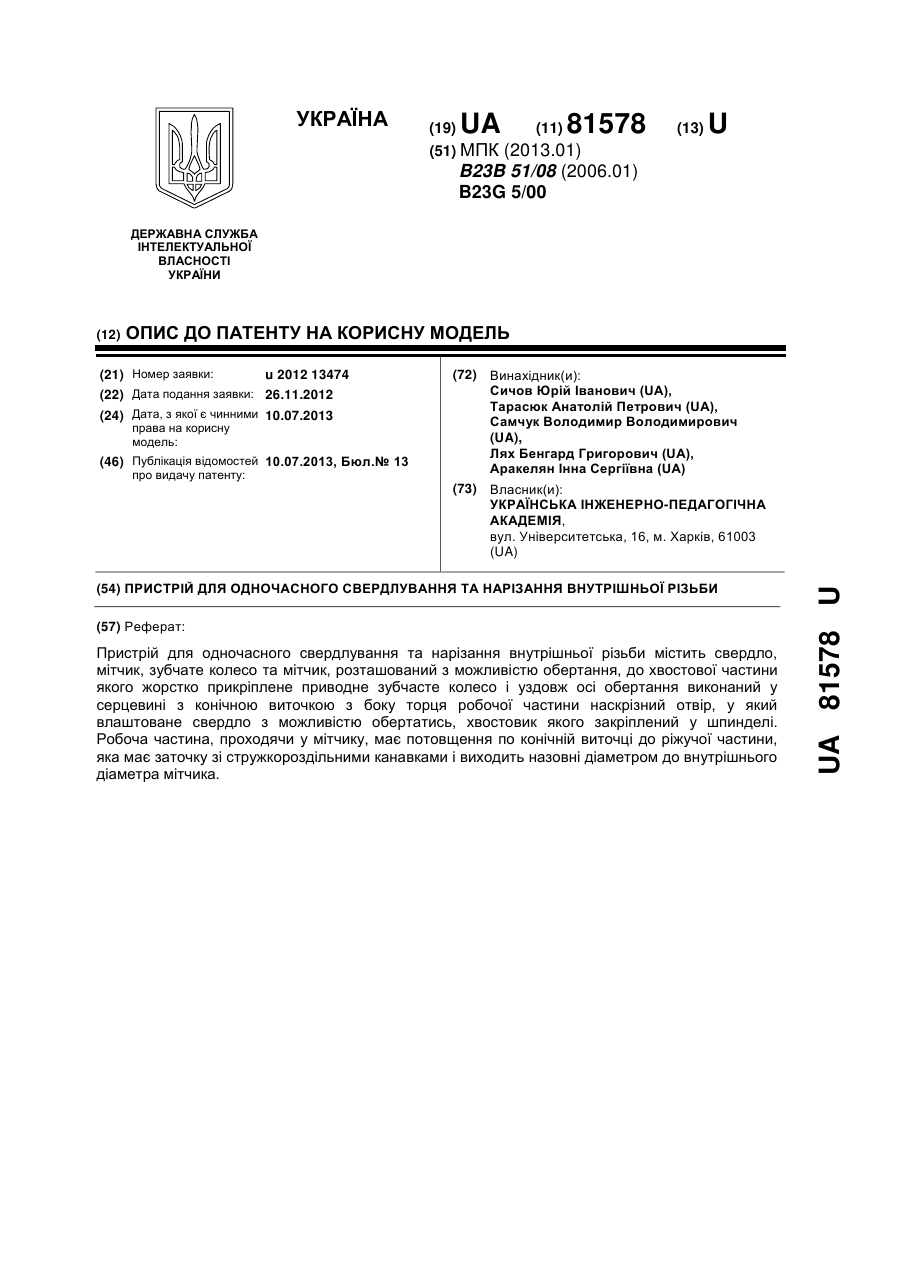

Номер патенту: 81578

Опубліковано: 10.07.2013

Автори: Тарасюк Анатолій Петрович, Сичов Юрій Іванович, Самчук Володимир Володимирович, Лях Бенгард Григорович, Аракелян Інна Сергіївна

МПК: B23G 5/00, B23B 51/08

Мітки: нарізання, пристрій, різьби, внутрішньої, свердлування, одночасного

Формула / Реферат:

Пристрій для одночасного свердлування та нарізання внутрішньої різьби, що містить свердло, мітчик, зубчате колесо, який відрізняється тим, що він оснащений мітчиком, розташованим з можливістю обертання, до хвостової частини якого жорстко прикріплене приводне зубчасте колесо і уздовж осі обертання виконаний у серцевині з конічною виточкою з боку торця робочої частини наскрізний отвір, у який влаштоване свердло з можливістю обертатись,...

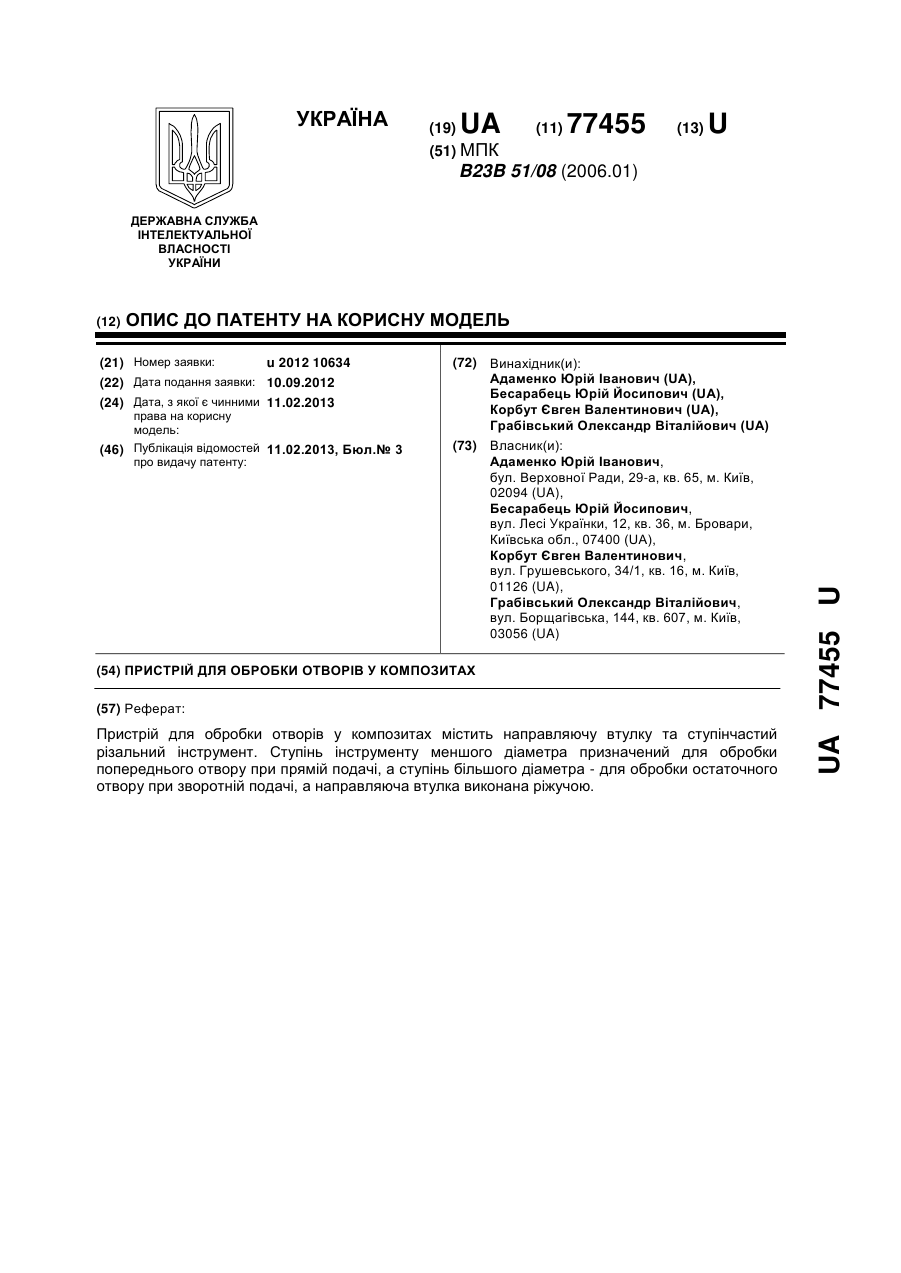

Номер патенту: 77455

Опубліковано: 11.02.2013

Автори: Адаменко Юрій Іванович, Бесарабець Юрій Йосипович, Грабівський Олександр Віталійович, Корбут Євген Валентинович

МПК: B23B 51/08

Мітки: обробки, пристрій, отворів, композитах

Формула / Реферат:

Пристрій для обробки отворів у композитах, що вміщує направляючу втулку та ступінчастий різальний інструмент, який відрізняється тим, що ступінь інструменту меншого діаметра призначений для обробки попереднього отвору при прямій подачі, а ступінь більшого діаметра - для обробки остаточного отвору при зворотній подачі, а направляюча втулка виконана ріжучою.

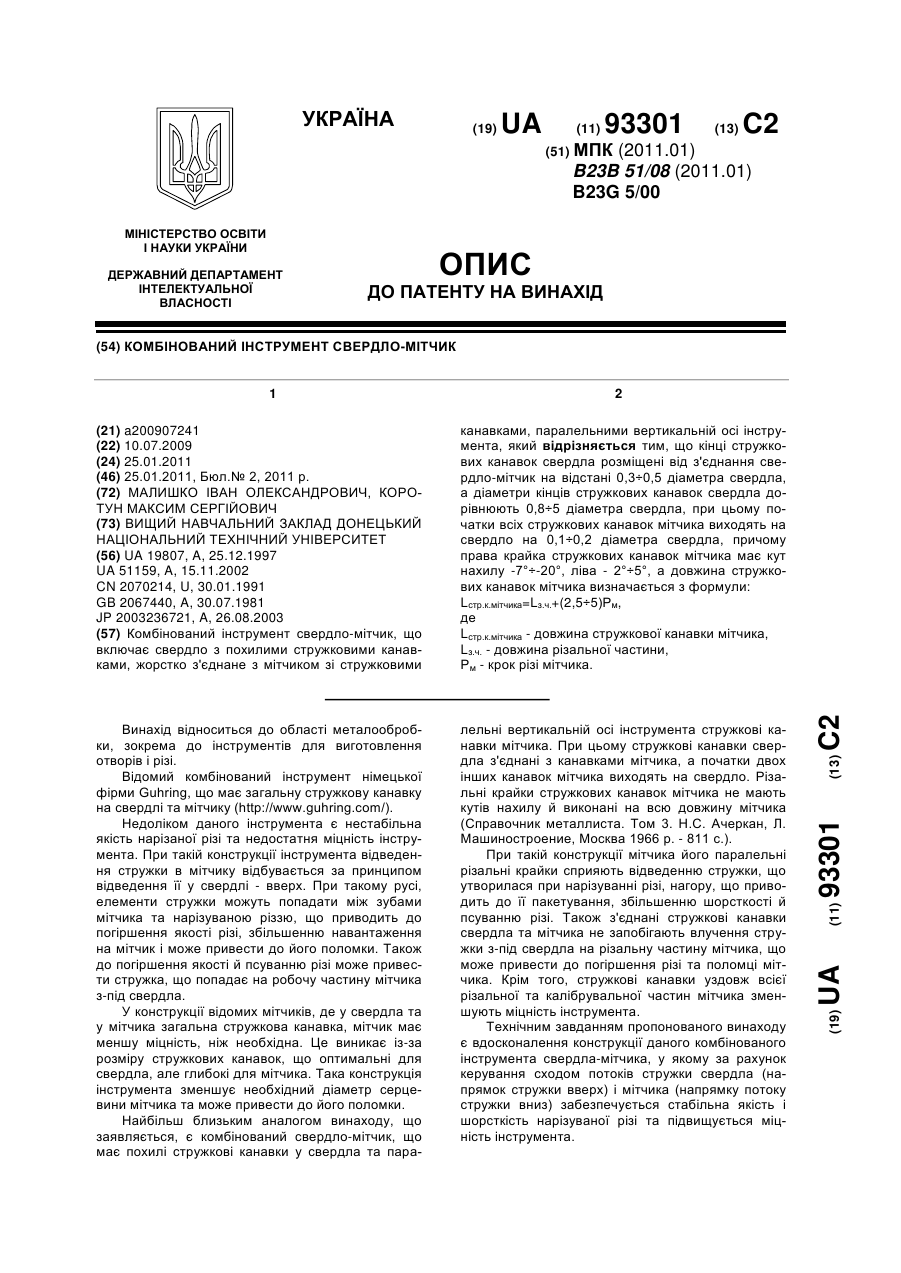

Номер патенту: 93301

Опубліковано: 25.01.2011

Автори: Малишко Іван Олександрович, Коротун Максим Сергійович

МПК: B23G 5/00, B23B 51/08

Мітки: свердло-мітчик, комбінований, інструмент

Формула / Реферат:

Комбінований інструмент свердло-мітчик, що включає свердло з похилими стружковими канавками, жорстко з'єднане з мітчиком зі стружковими канавками, паралельними вертикальній осі інструмента, який відрізняється тим, що кінці стружкових канавок свердла розміщені від з'єднання свердло-мітчик на відстані 0,3÷0,5 діаметра свердла, а діаметри кінців стружкових канавок свердла дорівнюють 0,8÷5 діаметра свердла, при цьому початки всіх...
