B23B 51/06 — свердла з пристосуваннями для підведення змащуючої або охолоджуючої рідини

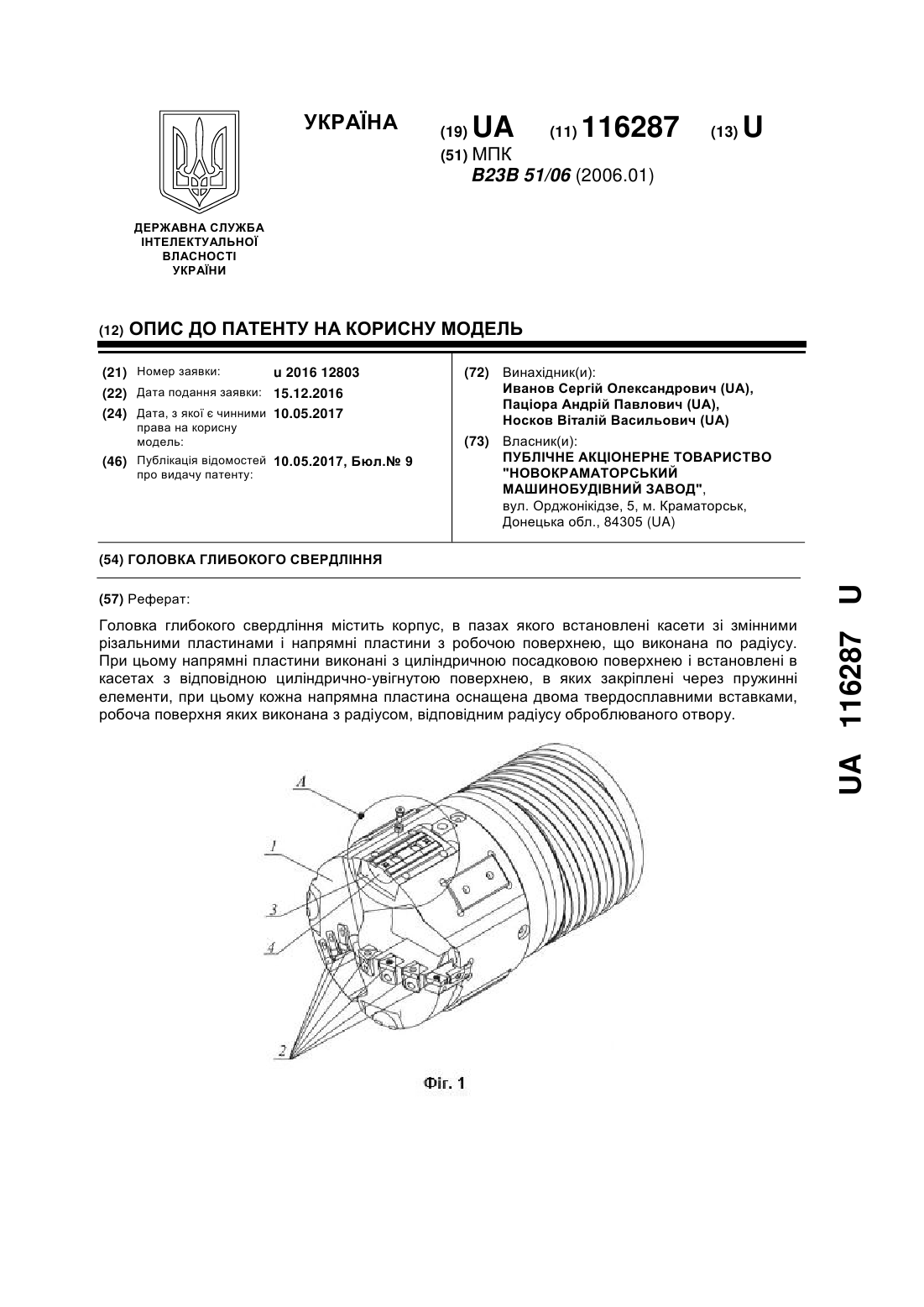

Номер патенту: 116287

Опубліковано: 10.05.2017

Автори: Носков Віталій Васильович, Паціора Андрій Павлович, Іванов Сергій Олександрович

МПК: B23B 51/06

Мітки: глибокого, головка, свердління

Формула / Реферат:

Головка глибокого свердління, що містить корпус, в пазах якого встановлені касети зі змінними різальними пластинами і напрямні пластини з робочою поверхнею, що виконана по радіусу, яка відрізняється тим, що напрямні пластини виконані з циліндричною посадковою поверхнею і встановлені в касетах з відповідною циліндрично-увігнутою поверхнею, в яких закріплені через пружинні елементи, при цьому кожна напрямна пластина оснащена двома...

Номер патенту: 94585

Опубліковано: 25.11.2014

Автори: Паціора Андрій Павлович, Носков Віталій Васильович

МПК: B23B 51/06

Мітки: глибокого, свердління, головка

Формула / Реферат:

Головка глибокого свердління, що містить корпус, у посадкових пазах якого встановлені різальні пластини і розміщені на периферії напрямні пластини з кріпильними отворами і виступами для їхньої фіксації від подовжнього переміщення, при цьому на внутрішній стороні кожної напрямної пластини виконана установча поверхня, а на зовнішній стороні - дві відділені одна від одної діагональним каналом контактні поверхні, радіус яких відповідає радіусу...

Номер патенту: 89162

Опубліковано: 10.04.2014

Автори: Паціора Андрій Павлович, Носков Віталій Васильович

МПК: B23B 51/06

Мітки: головка, свердління, глибокого

Формула / Реферат:

Головка глибокого свердління, що містить корпус, у пазах якого встановлені змінні периферійна, центральна і проміжні різальні пластини, а також дві змінні напрямні пластини, яка відрізняється тим, що вона споряджена змінною опорною пластиною, яка встановлена в пазу на циліндричній частині корпуса під кутом 40-85° до периферійної різальної пластини у напрямку обертання.

Номер патенту: 70373

Опубліковано: 11.06.2012

Автори: Носков Віталій Васильович, Паціора Андрій Павлович

МПК: B23B 51/06

Мітки: глибокого, головка, свердління

Формула / Реферат:

Головка глибокого свердління, що містить корпус, у пазах якого встановлені касети зі змінними різальними пластинами і напрямні пластини, робоча поверхня яких виконана по радіусу, яка відрізняється тим, що робоча поверхня напрямних пластин виконана з ексцентриситетом щодо осі корпуса з умови звуження зазору між зазначеною робочою поверхнею й обробленим отвором у напрямку обертання головки глибокого свердління.

Номер патенту: 69834

Опубліковано: 10.05.2012

Автор: Іванов Володимир Миколайович

МПК: B23B 51/04, B23B 51/06

Мітки: алмазне, кільцеве, сегментне, свердло

Формула / Реферат:

Свердло алмазне кільцеве сегментне, що містить трубчастий корпус з різальною алмазовмісною сегментною частиною, закріпленою на робочому торці циліндричного трубчастого корпуса, і з'єднаний з трубчастим корпусом хвостовик з осьовим каналом для подавання зовні охолоджуючої рідини всередину трубчастого корпуса, яке відрізняється тим, що на внутрішній поверхні трубчастого корпуса по всій її довжині виконані гвинтові канавки для подавання...

Номер патенту: 69833

Опубліковано: 10.05.2012

Автор: Іванов Володимир Миколайович

МПК: B23B 51/04, B23B 51/06

Мітки: свердло, алмазне, сегментне, кільцеве

Формула / Реферат:

Свердло алмазне кільцеве, що містить трубчастий корпус з різальною алмазовмісною сегментною частиною, закріпленою на робочому торці циліндричного трубчастого корпуса, і з'єднаний з трубчастим корпусом хвостовик з осьовим каналом для подавання зовні охолоджуючої рідини всередину трубчастого корпуса, яке відрізняється тим, що на зовнішній поверхні трубчастого корпуса по всій його довжині виконані гвинтові канавки для відведення охолоджуючої...

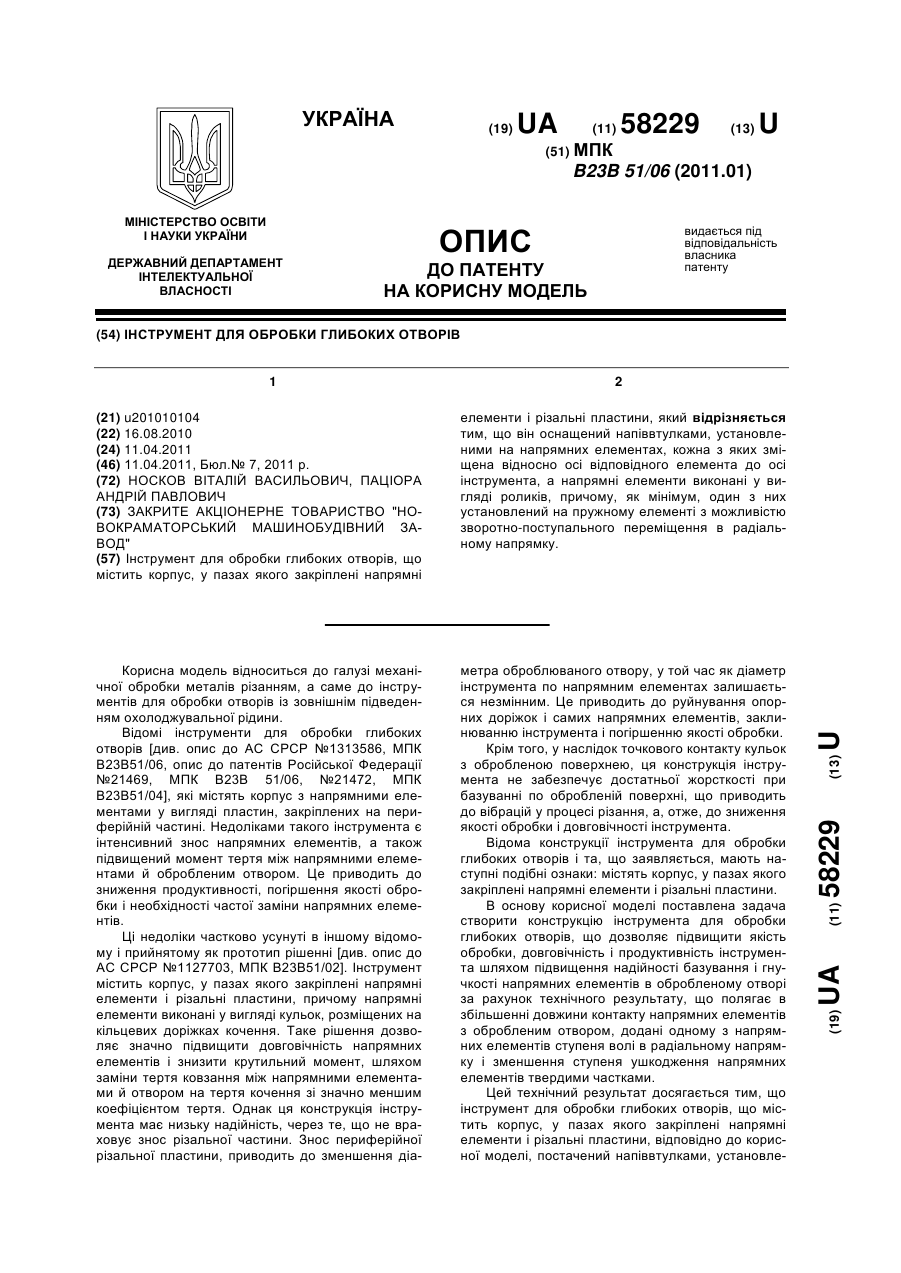

Номер патенту: 58229

Опубліковано: 11.04.2011

Автори: Паціора Андрій Павлович, Носков Віталій Васильович

МПК: B23B 51/06

Мітки: інструмент, обробки, глибоких, отворів

Формула / Реферат:

Інструмент для обробки глибоких отворів, що містить корпус, у пазах якого закріплені напрямні елементи і різальні пластини, який відрізняється тим, що він оснащений напіввтулками, установленими на напрямних елементах, кожна з яких зміщена відносно осі відповідного елемента до осі інструмента, а напрямні елементи виконані у вигляді роликів, причому, як мінімум, один з них установлений на пружному елементі з можливістю зворотно-поступального...

Номер патенту: 56806

Опубліковано: 25.01.2011

Автори: Абдулгазіс Делявер Умерович, Якубов Чінгіз Февзійович, Якубов Февзі, Абдулгазіс Умер Абдуллайович

МПК: B23B 51/06, B23B 41/00

Мітки: крайки, система, суміші, подачі, свердла, ріжучі, аерозольно-емульсійної

Формула / Реферат:

1. Система подачі аерозольно-емульсійної суміші на ріжучі крайки свердла, що містить аерозольний генератор, з'єднаний впускними патрубками з резервуаром подачі охолоджувача і магістраллю подачі стисненого повітря, а випускним патрубком - із внутрішніми каналами свердла, яка відрізняється тим, що оснащена вихровим млином, з'єднаним з бункером подачі кристалогідрату, наприклад кальцинованої соди, і магістраллю подачі стисненого повітря, а...

Номер патенту: 51752

Опубліковано: 26.07.2010

Автори: Якубов Февзі, Шрон Леонід Борисович, Абдулгазіс Умер Абдуллайович, Абдулгазіс Ділявер Умерович

МПК: B23B 51/06

Мітки: свердло

Формула / Реферат:

Свердло, що містить різальні кромки і внутрішні канали для підведення мастильно-охолодної рідини (МОР), вихідні отвори яких розташовані на задній поверхні його зубів, яке відрізняється тим, що вихідні отвори каналів для підведення МОР розташовані асиметрично осі свердла і оснащені канавками, направленими уздовж різальних кромок.

Номер патенту: 14306

Опубліковано: 15.05.2006

Автор: Левкович Михайло Генадійович

МПК: B23B 51/06

Мітки: комбіноване, свердло-розвертка

Формула / Реферат:

Комбіноване свердло-розвертка, яке виконане у вигляді хвостовика, торцевих і поздовжніх різальних кромок, канавок для подрібнення і відведення стружки, яке відрізняється тим, що на торцевих різальних кромках виконані подрібнювальні канавки, а на поздовжніх різальних кромках подрібнювальні канавки виконані в шахматному порядку і закінчуються виконаною гладкою конічною поверхнею, яка є більшою від товщини комбінованого свердла-розвертки, а в...

Номер патенту: 51937

Опубліковано: 16.12.2002

Автори: Луців Ігор Володимирович, Брощак Іван Іванович

МПК: B23B 51/06

Мітки: інструмент, отворів, свердління, глибоких

Формула / Реферат:

Інструмент для свердління глибоких отворів, що містить два леза і корпус, в якому виконаний центральний наскрізний отвір, а на хвостовій частині - кріпильна різь, який відрізняється тим, що кожне з лез своїми глухими циліндричними отворами має можливість вільно спряжуватися з парою запресованих в поздовжні отвори корпуса напрямних циліндричних втулок, в отворах яких мають можливість вільно проходити кінці плунжерів, розміщених в поздовжніх...

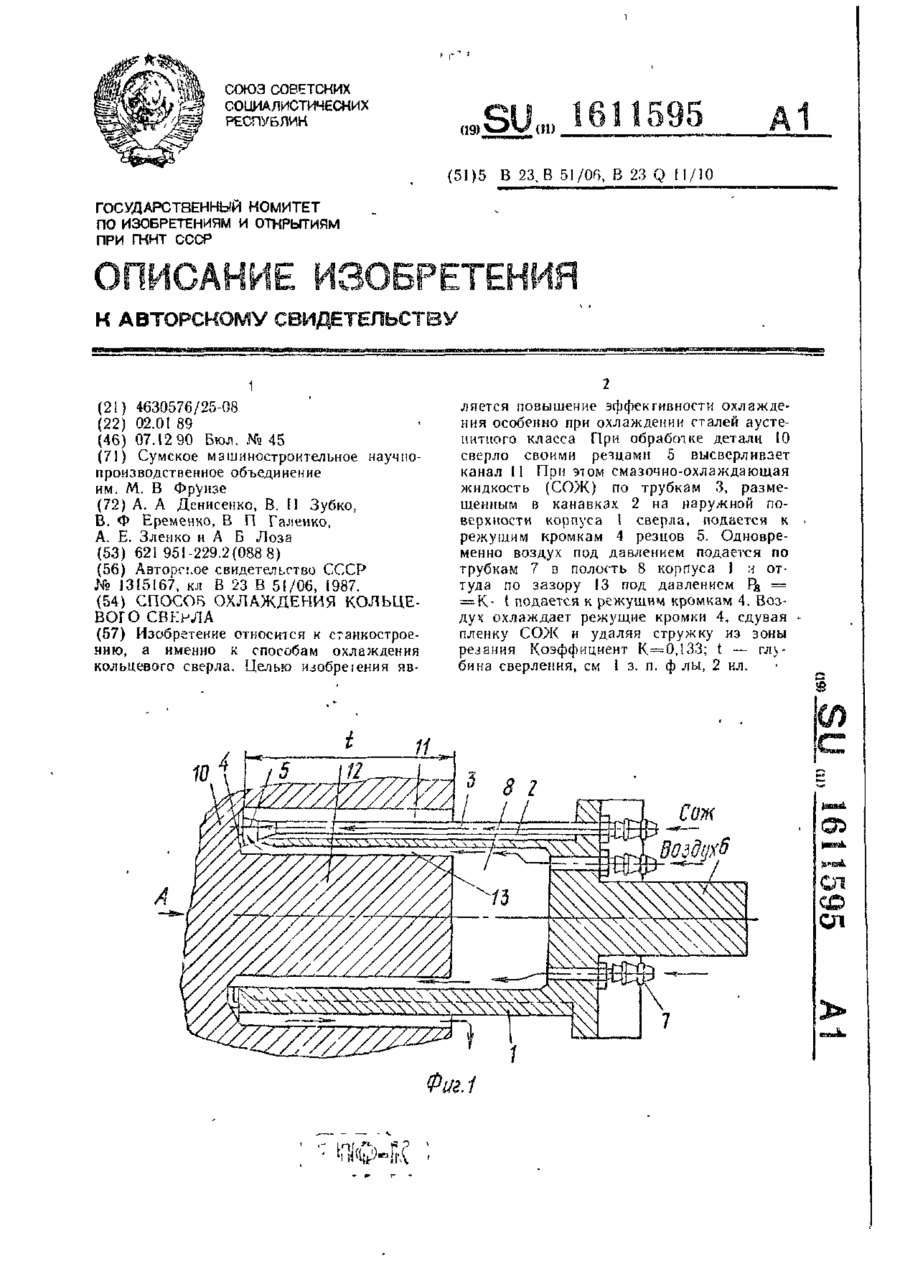

Номер патенту: 6092

Опубліковано: 29.12.1994

Автори: Зубко Віктор Петрович, Лоза Олександр Борисович, Денисенко Олександр Антонович, Єременко Віктор Пилипович, Зленко Олександр Євгенович, Галенко Василь Петрович

МПК: B23Q 11/10, B23B 51/06

Мітки: спосіб, охолодження, кільцевого, свердла

Формула / Реферат:

1. Способ охлаждения кольцевого сверла, со­гласно которому по каналам сверла подводят сма­зочно-охлаждающую жидкость (СОЖ) на его режущие кромки и подают воздух под давлением с последующим его распылением, отличающийсятем, что, с целью повышения эффективности ох­лаждения, подачу воздуха осуществляют через за­зор между внутренней стенкой корпуса сверла и поверхностью высверленного стержня, а давление РB воздуха выбирают по...
