Гвинтовий класифікатор

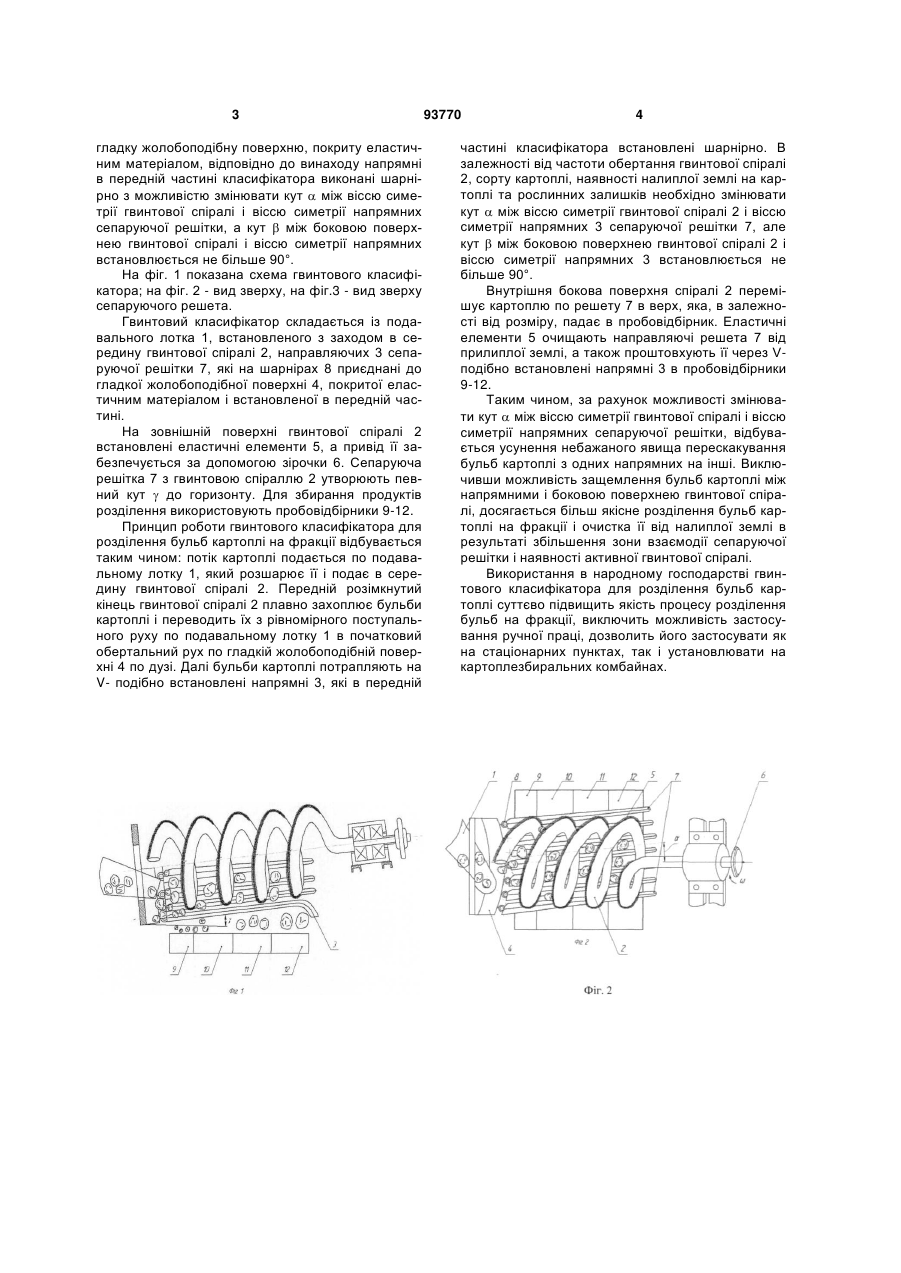

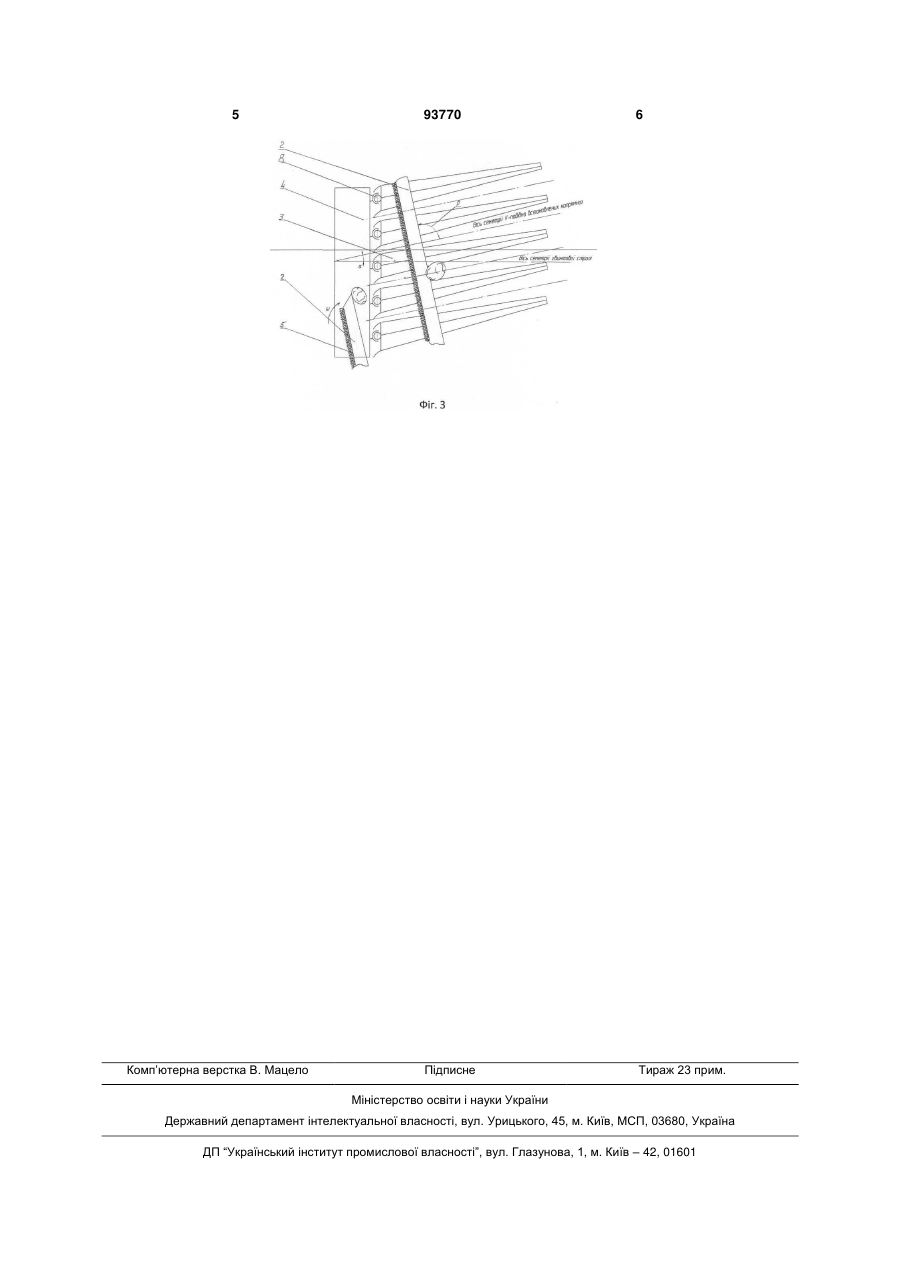

Гвинтовий класифікатор, що містить гвинтову спіраль, подавальний лоток, сепаруючу решітку, набрану із напрямних і виконану у вигляді частини циліндра, гладку жолобоподібну поверхню, покриту еластичним матеріалом, який відрізняється тим, що напрямні в передній частині класифікатора встановлені шарнірно з можливістю змінювати кут  між віссю симетрії гвинтової спіралі і віссю симетрії напрямних сепаруючої решітки, а кут  між боковою поверхнею гвинтової спіралі і віссю симетрії напрямних встановлюється не більше 90°. (19) (21) a200908084 (22) 31.07.2009 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ДЗЮБА ОЛЕГ АНАТОЛІЙОВИЧ, ДЗЮБА АНАТОЛІЙ ІВАНОВИЧ, КОЗАЧЕНКО ОЛЕКСІЙ ВАСИЛЬОВИЧ, МЕРІНЕЦЬ НАТАЛІЯ АНАТОЛІЇВНА (73) ДЗЮБА ОЛЕГ АНАТОЛІЙОВИЧ, ДЗЮБА АНАТОЛІЙ ІВАНОВИЧ, КОЗАЧЕНКО ОЛЕКСІЙ ВАСИЛЬОВИЧ, МЕРІНЕЦЬ НАТАЛІЯ АНАТОЛІЇВНА (56) SU 566635, 30.07.1977. Бюл.№28 UA 73000 C2, 16.05.2005. Бюл.№5 UA 12934 C1, 28.02.1997. Бюл.№1 UA 98020691, 29.12.1999. Бюл.№8 UA 2003032445, 15.10.2004. Бюл.№10 SU 360979, 07.12.1972. Бюл.№1 3 гладку жолобоподібну поверхню, покриту еластичним матеріалом, відповідно до винаходу напрямні в передній частині класифікатора виконані шарнірно з можливістю змінювати кут  між віссю симетрії гвинтової спіралі і віссю симетрії напрямних сепаруючої решітки, а кут  між боковою поверхнею гвинтової спіралі і віссю симетрії напрямних встановлюється не більше 90°. На фіг. 1 показана схема гвинтового класифікатора; на фіг. 2 - вид зверху, на фіг.3 - вид зверху сепаруючого решета. Гвинтовий класифікатор складається із подавального лотка 1, встановленого з заходом в середину гвинтової спіралі 2, направляючих 3 сепаруючої решітки 7, які на шарнірах 8 приєднані до гладкої жолобоподібної поверхні 4, покритої еластичним матеріалом і встановленої в передній частині. На зовнішній поверхні гвинтової спіралі 2 встановлені еластичні елементи 5, а привід її забезпечується за допомогою зірочки 6. Сепаруюча решітка 7 з гвинтовою спіраллю 2 утворюють певний кут  до горизонту. Для збирання продуктів розділення використовують пробовідбірники 9-12. Принцип роботи гвинтового класифікатора для розділення бульб картоплі на фракції відбувається таким чином: потік картоплі подається по подавальному лотку 1, який розшарює її і подає в середину гвинтової спіралі 2. Передній розімкнутий кінець гвинтової спіралі 2 плавно захоплює бульби картоплі і переводить їх з рівномірного поступального руху по подавальному лотку 1 в початковий обертальний рух по гладкій жолобоподібній поверхні 4 по дузі. Далі бульби картоплі потрапляють на V- подібно встановлені напрямні 3, які в передній 93770 4 частині класифікатора встановлені шарнірно. В залежності від частоти обертання гвинтової спіралі 2, сорту картоплі, наявності налиплої землі на картоплі та рослинних залишків необхідно змінювати кут  між віссю симетрії гвинтової спіралі 2 і віссю симетрії напрямних 3 сепаруючої решітки 7, але кут  між боковою поверхнею гвинтової спіралі 2 і віссю симетрії напрямних 3 встановлюється не більше 90°. Внутрішня бокова поверхня спіралі 2 перемішує картоплю по решету 7 в верх, яка, в залежності від розміру, падає в пробовідбірник. Еластичні елементи 5 очищають направляючі решета 7 від прилиплої землі, а також проштовхують її через Vподібно встановлені напрямні 3 в пробовідбірники 9-12. Таким чином, за рахунок можливості змінювати кут  між віссю симетрії гвинтової спіралі і віссю симетрії напрямних сепаруючої решітки, відбувається усунення небажаного явища перескакування бульб картоплі з одних напрямних на інші. Виключивши можливість защемлення бульб картоплі між напрямними і боковою поверхнею гвинтової спіралі, досягається більш якісне розділення бульб картоплі на фракції і очистка її від налиплої землі в результаті збільшення зони взаємодії сепаруючої решітки і наявності активної гвинтової спіралі. Використання в народному господарстві гвинтового класифікатора для розділення бульб картоплі суттєво підвищить якість процесу розділення бульб на фракції, виключить можливість застосування ручної праці, дозволить його застосувати як на стаціонарних пунктах, так і установлювати на картоплезбиральних комбайнах. 5 Комп’ютерна верстка В. Мацело 93770 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
