Гвинтовий класифікатор

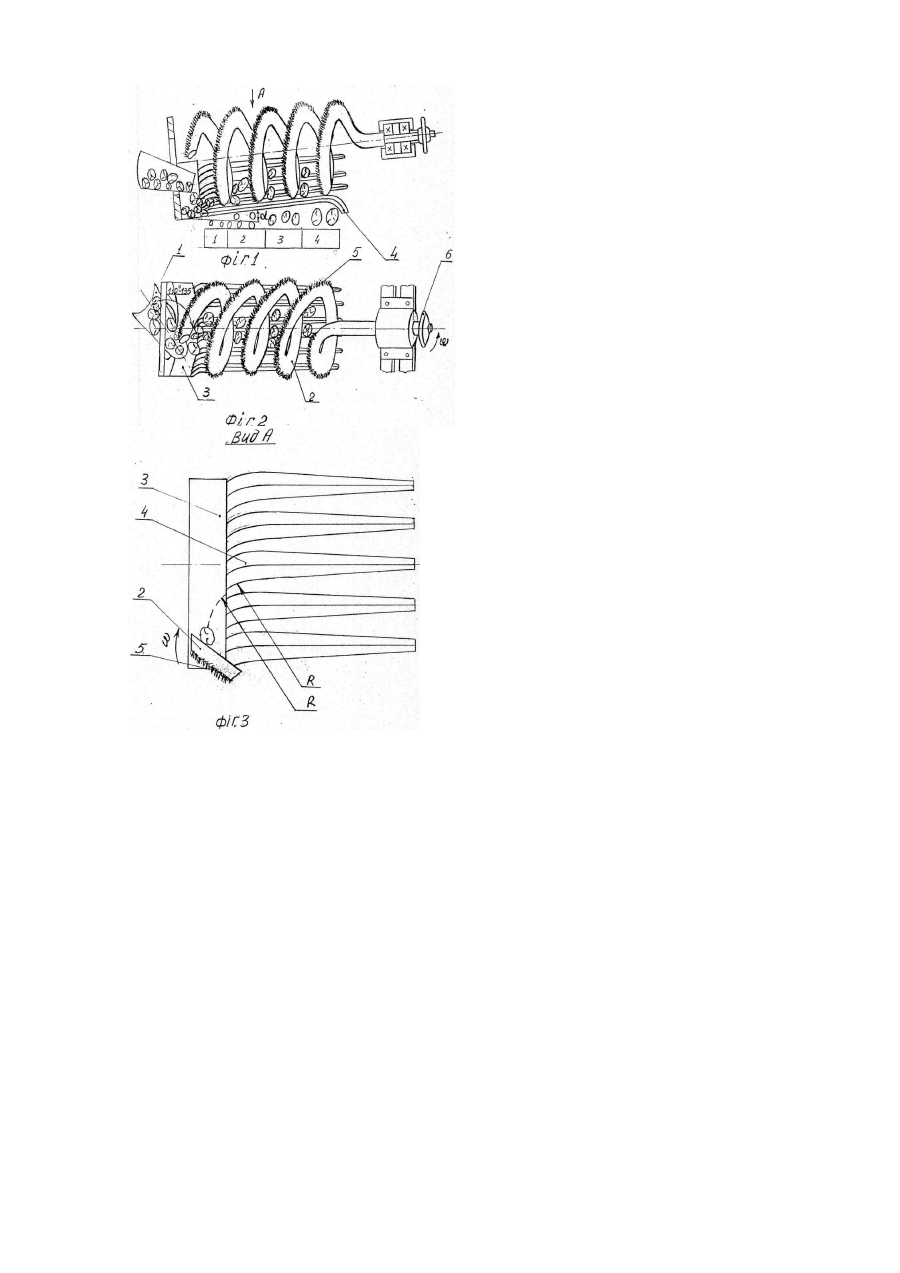

Винахід відноситься до галузі сільськогосподарського машинобудування і призначений для розділення коренеплодів на фракції, наприклад, для розділення бульби картоплі з одночасною до очисткою від прилиплої землі. Відомі вібраційні класифікатори, які містять в собі решето, набране із конічних стержнів, бункера (авт. св. СРСР №566635, кл В07В1/40 і авт. св. СРСР №630007, кл В07В1/40). У вказаних класифікаторах розділення оброблюваного матеріалу може виконуватися тільки на стаціонарно змонтованих пунктах, в основному призначених для дрібнозернистих матеріалів, при цьому вібраційне решето встановлене в площині і під кутом до поверхні переміщення продукту. За прототип прийнятий "Гвинтовий класифікатор" (патент Україна №27141, МПК7В07В1/40), який містить подавальний лоток і решето, набране із направляючих, виконане в вигляді частини циліндра. При цьому зовнішня поверхня гвинтової спіралі забезпечена змінними еластичними елементами, розташованими на зовнішній поверхні, лоток встановлений з заходом в середину спіралі під тупим кутом до осі, один із кінців спіралі, установлений з можливістю обертання і поворотно-поступального руху, відігнутий назад і виконаний у вигляді валу, а решето встановлене під кутом 8°-22° до горизонту, при цьому його направляючі в верхній частині виконані випуклими. Однак, прототип має ряд недоліків при розділенні бульби на розмірні фракції. По-перше, подавальний лоток заходить в середину гвинтової спіралі і встановлений по осі симетрії решета, [Фіг.2 патент України №27141]. А це приводить до того, що гвинтова спіраль при обертанні захоплює картоплю і за рахунок сил тертя картоплі об гвинтову спіраль підіймає її вверх по решету, набраному із направляючих, по ходу обертання, тим самим зменшує робочу поверхню решета. Але, саме головне, велика по розмірам картопля відривається від решета і падає в нижню частину, де пошкоджується і порушується сепарація. По-друге, картопля подається в середину гвинтової спіралі за допомогою лотка і має прямолінійний поступальний рух. А коли її захвачує передній розімкнутий виток спіралі, вона набуває як обертальний, так і поступальний рух по гвинтовій лінії спіралі. І в цей момент відбувається пошкодження (фрезерування) картоплі об поверхню направляючих решітки в нижній забірній частині до тих пір, поки вона не попаде в щілину решета, що розширюється. В основу технічного рішення поставлена задача удосконалення гвинтового класифікатора для сортування круглих плодів, в якому конструктивним методом досягається поліпшення якості сортування, і за рахунок цього вилучити застосування ручної праці. Поставлена задача вирішується тим, що у гвинтовому класифікаторі, який містить гвинтову спіраль, подавальний лоток, решето, набране із направляючих, виконане у вигляді частини циліндра, гладку жолобоподібну поверхню, покриту еластичним матеріалом, згідно винаходу, направляючі в передній частині виконані дузі кола і з'єднані з гладкою жолобоподібною поверхнею. На Фіг.1 показана схема гвинтового класифікатора; на Фіг.2 - вид зверху, на Фіг.3 - вид зверху сепаруючого решета. Гвинтовий класифікатор складається із подавального лотка 1, встановленого з заходом в середину гвинтової спіралі 2, гладкої жолобоподібної поверхні 3, покритої еластичним матеріалом і встановленої в передній частині і з'єднаної з направляючими 4 сепаріруючого решета. На зовнішній поверхні гвинтової спіралі 2 встановлені еластичні елементи 5, а привід її забезпечується за допомогою зірочки 6. Принцип роботи гвинтового класифікатора для розділення картоплі на фракції полягає у наступному: потік картоплі подається по подавальному лотку 1, який встановлений під тупим кутом 110°-135° до осі симетрії решета і заходить в середину гвинтової спіралі 2 на жолобоподібну поверхню 3. Передній розімкнутий кінець гвинтової спіралі 2 плавно захоплює картоплю і переводить її із рівномірного поступального руху по подавальному лотку 1 в початковий обертальний рух по гладкій жолобоподібній поверхні 4 по дузі кола радіусом R, а потім вона виштовхується на розширену щілину решета, направляючі якого 4 в передній частині теж виконані по дузі кола радіусом R. Внутрішня бокова поверхня спіралі 2 переміщує картоплю по решету вверх, яка, в залежності від розміру, падає в пробовідбірник. Еластичні елементи 5 очищають направляючі решета 4 від прилиплої землі, а також проштовхують її через щілину на скатну дошку. Таким чином, відбувається усунення пошкодження картоплі в момент зіткнення її з направляючими сепаруючого решета,відбувається більш якісне розділення картоплі, на фракції і очистки її від налиплої землі в результаті збільшення зони взаємодії сепаріруючої решітки і гвинтової спіралі. Використання в народному господарстві гвинтового класифікатора для розділення картоплі на фракції дозволяє його застосувати як на стаціонарних пунктах, так і установлювати на картоплезбиральних комбайнах, що забезпечує якість роботи.
