Променевий тепловий колектор

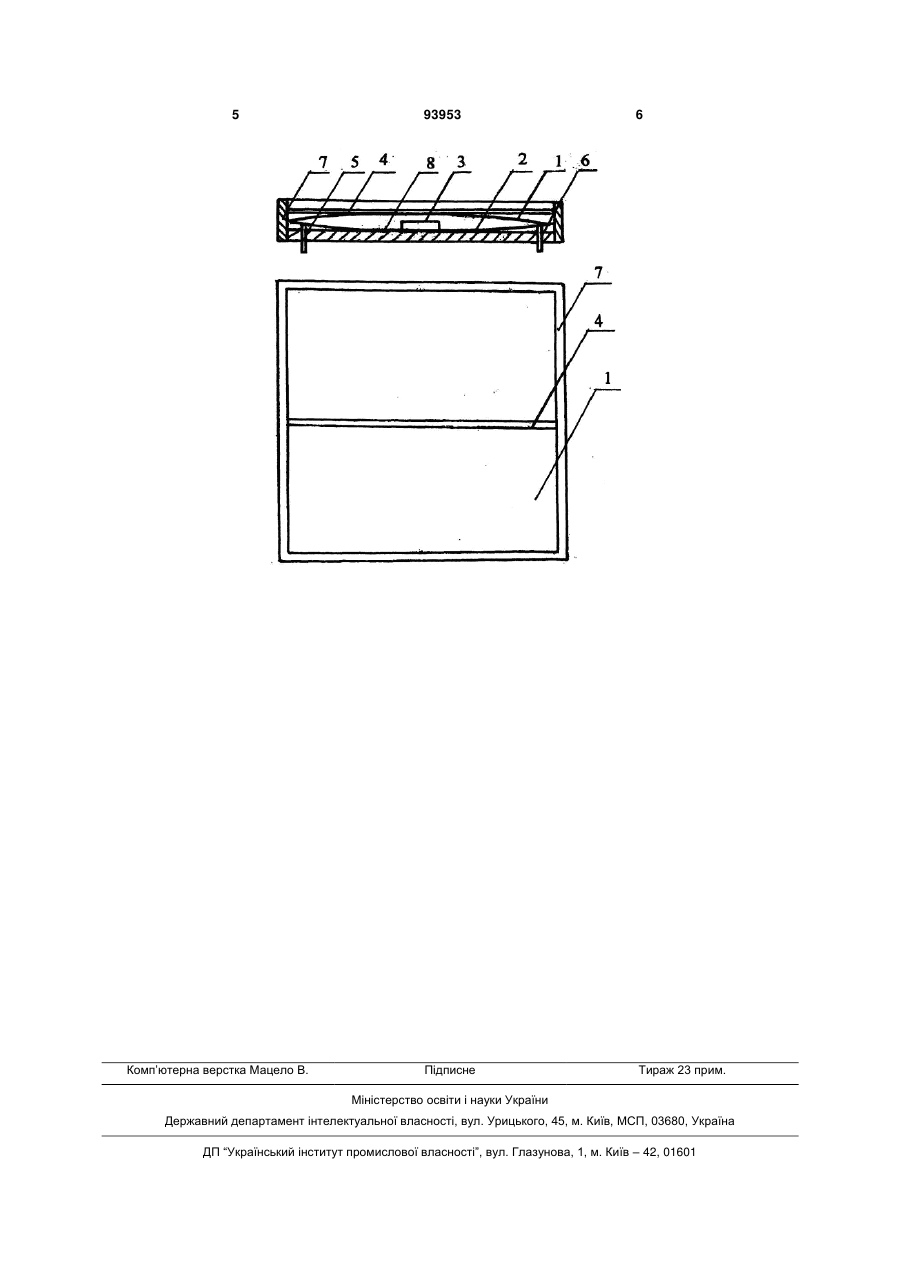

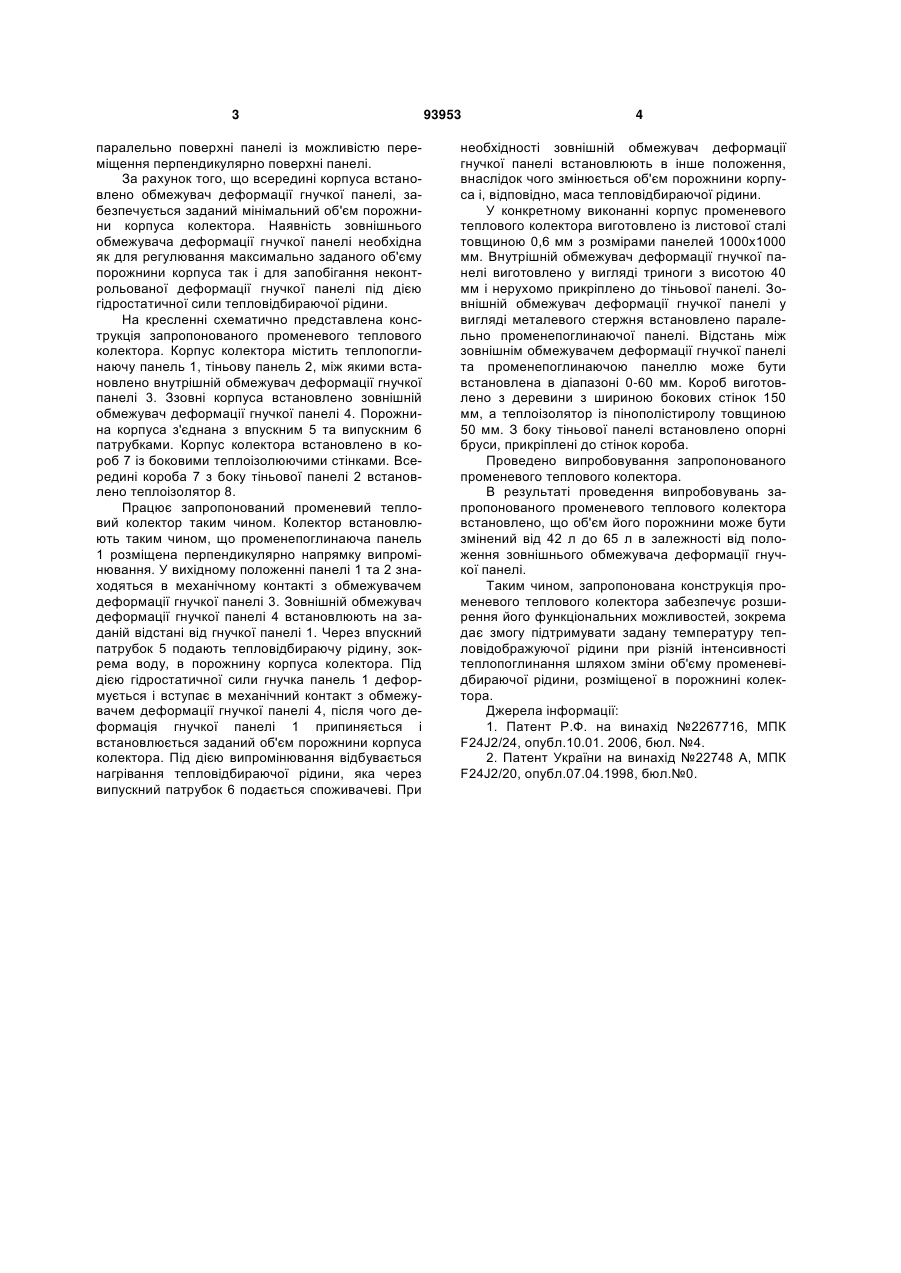

1. Променевий тепловий колектор, який містить корпус з плоскими панелями, розміщеними 3 паралельно поверхні панелі із можливістю переміщення перпендикулярно поверхні панелі. За рахунок того, що всередині корпуса встановлено обмежувач деформації гнучкої панелі, забезпечується заданий мінімальний об'єм порожнини корпуса колектора. Наявність зовнішнього обмежувача деформації гнучкої панелі необхідна як для регулювання максимально заданого об'єму порожнини корпуса так і для запобігання неконтрольованої деформації гнучкої панелі під дією гідростатичної сили тепловідбираючої рідини. На кресленні схематично представлена конструкція запропонованого променевого теплового колектора. Корпус колектора містить теплопоглинаючу панель 1, тіньову панель 2, між якими встановлено внутрішній обмежувач деформації гнучкої панелі 3. Ззовні корпуса встановлено зовнішній обмежувач деформації гнучкої панелі 4. Порожнина корпуса з'єднана з впускним 5 та випускним 6 патрубками. Корпус колектора встановлено в короб 7 із боковими теплоізолюючими стінками. Всередині короба 7 з боку тіньової панелі 2 встановлено теплоізолятор 8. Працює запропонований променевий тепловий колектор таким чином. Колектор встановлюють таким чином, що променепоглинаюча панель 1 розміщена перпендикулярно напрямку випромінювання. У вихідному положенні панелі 1 та 2 знаходяться в механічному контакті з обмежувачем деформації гнучкої панелі 3. Зовнішній обмежувач деформації гнучкої панелі 4 встановлюють на заданій відстані від гнучкої панелі 1. Через впускний патрубок 5 подають тепловідбираючу рідину, зокрема воду, в порожнину корпуса колектора. Під дією гідростатичної сили гнучка панель 1 деформується і вступає в механічний контакт з обмежувачем деформації гнучкої панелі 4, після чого деформація гнучкої панелі 1 припиняється і встановлюється заданий об'єм порожнини корпуса колектора. Під дією випромінювання відбувається нагрівання тепловідбираючої рідини, яка через випускний патрубок 6 подається споживачеві. При 93953 4 необхідності зовнішній обмежувач деформації гнучкої панелі встановлюють в інше положення, внаслідок чого змінюється об'єм порожнини корпуса і, відповідно, маса тепловідбираючої рідини. У конкретному виконанні корпус променевого теплового колектора виготовлено із листової сталі товщиною 0,6 мм з розмірами панелей 1000x1000 мм. Внутрішній обмежувач деформації гнучкої панелі виготовлено у вигляді триноги з висотою 40 мм і нерухомо прикріплено до тіньової панелі. Зовнішній обмежувач деформації гнучкої панелі у вигляді металевого стержня встановлено паралельно променепоглинаючої панелі. Відстань між зовнішнім обмежувачем деформації гнучкої панелі та променепоглинаючою панеллю може бути встановлена в діапазоні 0-60 мм. Короб виготовлено з деревини з шириною бокових стінок 150 мм, а теплоізолятор із пінополістиролу товщиною 50 мм. З боку тіньової панелі встановлено опорні бруси, прикріплені до стінок короба. Проведено випробовування запропонованого променевого теплового колектора. В результаті проведення випробовувань запропонованого променевого теплового колектора встановлено, що об'єм його порожнини може бути змінений від 42 л до 65 л в залежності від положення зовнішнього обмежувача деформації гнучкої панелі. Таким чином, запропонована конструкція променевого теплового колектора забезпечує розширення його функціональних можливостей, зокрема дає змогу підтримувати задану температуру тепловідображуючої рідини при різній інтенсивності теплопоглинання шляхом зміни об'єму променевідбираючої рідини, розміщеної в порожнині колектора. Джерела інформації: 1. Патент Р.Ф. на винахід №2267716, МПК F24J2/24, опубл.10.01. 2006, бюл. №4. 2. Патент України на винахід №22748 А, МПК F24J2/20, опубл.07.04.1998, бюл.№0. 5 Комп’ютерна верстка Мацело В. 93953 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
