Машина для відцентрового лиття з горизонтальною віссю обертання

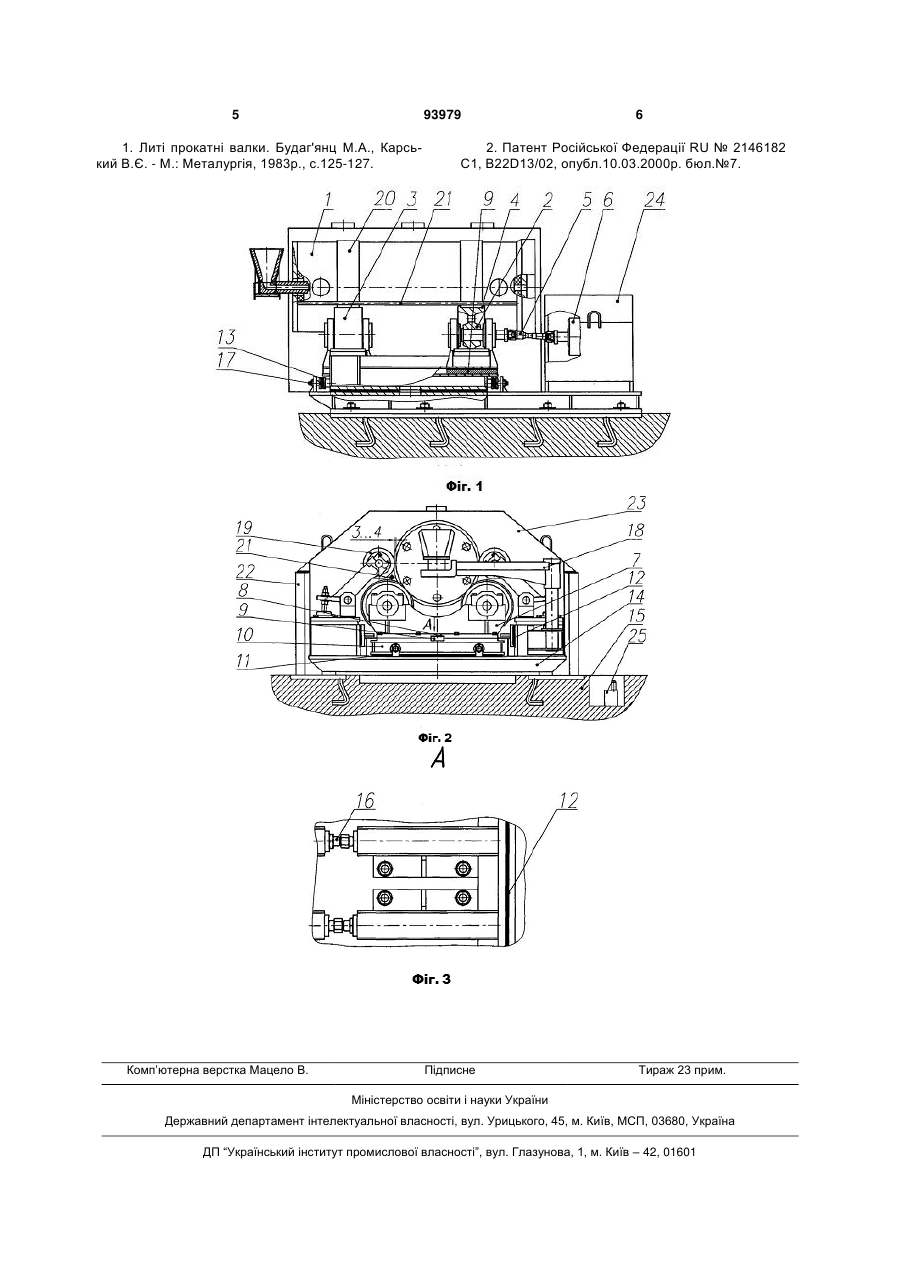

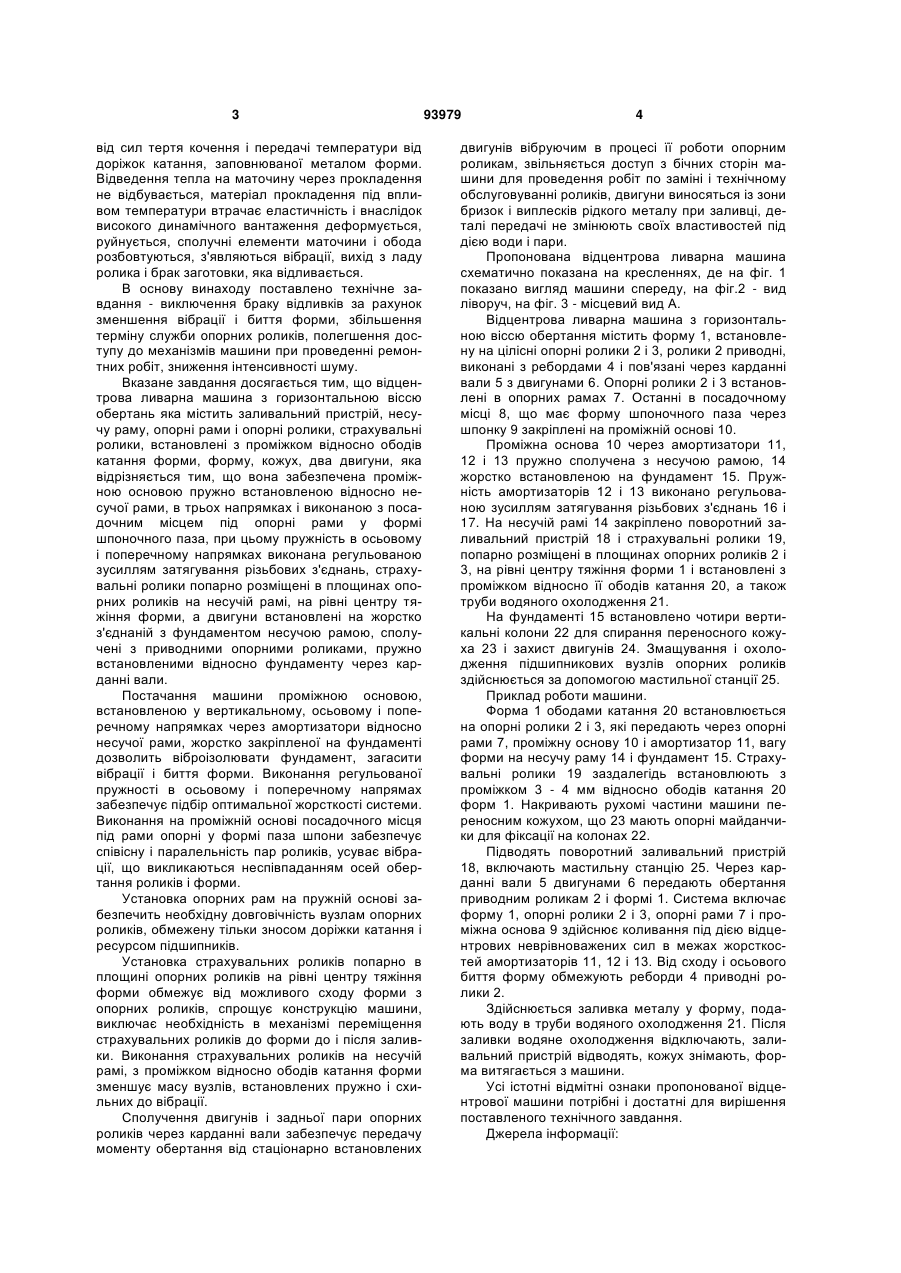

Відцентрова ливарна машина з горизонтальною віссю обертання, яка містить заливальний пристрій, несучу раму, опорні рами і опорні ролики, форму, страхувальні ролики, встановлені з проміжком відносно ободів катання форми, кожух та два двигуни, яка відрізняється тим, що додатково оснащена проміжною основою, пружно встановленою відносно несучої рами в трьох напрямах і виконана з посадочним місцем під опорні рами у формі шпоночного паза, при цьому пружність в осьовому і поперечному напрямах забезпечено регульованим зусиллям затягування різьбових з'єднань, страхувальні ролики попарно розміщені в площинах опорних роликів на несучій рамі на рівні центру тяжіння форми, а двигуни встановлені на жорстко з'єднаній з фундаментом несучій рамі, сполучені з приводними опорними роликами, встановленими пружно відносно фундаменту через карданні вали. Винахід відноситься до області ливарного виробництва, зокрема до пристроїв для отримання великих заготовок, наприклад прокатних валків, відцентровим способом. Відома відцентрова машина з горизонтальною віссю обертання форми [1], що включає заливальний пристрій, несучу раму, опорні і притискні гідравлічним пристроєм ролики, форму з поясами катання, кожух із стаціонарної та відкидної частини, двигун і ремінну передачу, систему водяного охолодження. Недоліком цієї машини є контактне сполучення притискного ролика з формою, передача вібрації від вузла притискного ролика несучій рамі, і жорстко закріпленим на ній опорним роликам. Наявність ремінної передачі при охолодженні форми за допомогою системи водяного охолодження веде до набрякання, провисання ременя, прослизань шківів і ненадійної передачі моменту обертання від двигуна. Шток гідроциліндра в механізмі притискного ролика, схильний до вібрацій у вузькому діапазоні ходу швидко втрачає герметичність, що може привести до витоку масла і заклинювання. Стаціонарні частини кожуха ускладнюють доступ для ремонтів і технічного обслуговуванні механізмів машини. Відома машина з горизонтальною віссю обертання форми для відцентрового лиття великих заготовок [2], яка містить заливальний пристрій, несучу раму, опорну раму з посадочними місцями, в яких встановлені опорні і страхувальні ролики, форму з ободами катання, кожух, конструктивно відокремлений від опорної рами і два двигуни, сполучених з приводними опорними роликами. Приводні опорні ролики розміщені в одній площині переднього ряду по обидві сторони форми, ободи опорних роликів відокремлені від маточин демпфуючим прокладенням, страхувальні ролики, встановлені з проміжком відносно ободів катання форми. Недоліком цієї машини є недовговічність опорних роликів виконаних з розділеними демпфуючим прокладенням маточиною і ободом. Обід піддається високим температурним навантаженням (19) UA (11) 93979 (13) (21) a201007724 (22) 21.06.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) ЗАВГОРОДНІЙ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, ПОГОРЄЛОВ ВОЛОДИМИР ЯКОВИЧ, КОРОБЧЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, ЛАГЗДИНЬШ ВОЛОДИМИР ВОЛЬДЕМАРОВИЧ, БАТУРИН ОЛЕКСАНДР ЮРІЙОВИЧ, ГОЛОВАЧОВ ПАВЛО ЛЕОНІДОВИЧ, ШАМЕНКО ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, БУРДЕНКО ОЛЕКСАНДР ФЕДОРОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НАУКОВО-ТЕХНІЧНЕ ПІДПРИЄМСТВО "НОВІ МАШИНИ ТА ТЕХНОЛОГІЇ" (56) SU, 306909, 21.06.1971 SU, 1748927, A1, 23.07.1992 RU, 2146182, C1, 10.03.2000 US, 20020121356, A1, 05.09.2002 GB, 382182, 20.10.1932 JP, 56151158, A, 24.11.1981 C2 1 3 від сил тертя кочення і передачі температури від доріжок катання, заповнюваної металом форми. Відведення тепла на маточину через прокладення не відбувається, матеріал прокладення під впливом температури втрачає еластичність і внаслідок високого динамічного вантаження деформується, руйнується, сполучні елементи маточини і обода розбовтуються, з'являються вібрації, вихід з ладу ролика і брак заготовки, яка відливається. В основу винаходу поставлено технічне завдання - виключення браку відливків за рахунок зменшення вібрації і биття форми, збільшення терміну служби опорних роликів, полегшення доступу до механізмів машини при проведенні ремонтних робіт, зниження інтенсивності шуму. Вказане завдання досягається тим, що відцентрова ливарна машина з горизонтальною віссю обертань яка містить заливальний пристрій, несучу раму, опорні рами і опорні ролики, страхувальні ролики, встановлені з проміжком відносно ободів катання форми, форму, кожух, два двигуни, яка відрізняється тим, що вона забезпечена проміжною основою пружно встановленою відносно несучої рами, в трьох напрямках і виконаною з посадочним місцем під опорні рами у формі шпоночного паза, при цьому пружність в осьовому і поперечному напрямках виконана регульованою зусиллям затягування різьбових з'єднань, страхувальні ролики попарно розміщені в площинах опорних роликів на несучій рамі, на рівні центру тяжіння форми, а двигуни встановлені на жорстко з'єднаній з фундаментом несучою рамою, сполучені з приводними опорними роликами, пружно встановленими відносно фундаменту через карданні вали. Постачання машини проміжною основою, встановленою у вертикальному, осьовому і поперечному напрямках через амортизатори відносно несучої рами, жорстко закріпленої на фундаменті дозволить віброізолювати фундамент, загасити вібрації і биття форми. Виконання регульованої пружності в осьовому і поперечному напрямах забезпечує підбір оптимальної жорсткості системи. Виконання на проміжній основі посадочного місця під рами опорні у формі паза шпони забезпечує співісну і паралельність пар роликів, усуває вібрації, що викликаються неспівпаданням осей обертання роликів і форми. Установка опорних рам на пружній основі забезпечить необхідну довговічність вузлам опорних роликів, обмежену тільки зносом доріжки катання і ресурсом підшипників. Установка страхувальних роликів попарно в площині опорних роликів на рівні центру тяжіння форми обмежує від можливого сходу форми з опорних роликів, спрощує конструкцію машини, виключає необхідність в механізмі переміщення страхувальних роликів до форми до і після заливки. Виконання страхувальних роликів на несучій рамі, з проміжком відносно ободів катання форми зменшує масу вузлів, встановлених пружно і схильних до вібрації. Сполучення двигунів і задньої пари опорних роликів через карданні вали забезпечує передачу моменту обертання від стаціонарно встановлених 93979 4 двигунів вібруючим в процесі її роботи опорним роликам, звільняється доступ з бічних сторін машини для проведення робіт по заміні і технічному обслуговуванні роликів, двигуни виносяться із зони бризок і виплесків рідкого металу при заливці, деталі передачі не змінюють своїх властивостей під дією води і пари. Пропонована відцентрова ливарна машина схематично показана на кресленнях, де на фіг. 1 показано вигляд машини спереду, на фіг.2 - вид ліворуч, на фіг. 3 - місцевий вид А. Відцентрова ливарна машина з горизонтальною віссю обертання містить форму 1, встановлену на цілісні опорні ролики 2 і 3, ролики 2 приводні, виконані з ребордами 4 і пов'язані через карданні вали 5 з двигунами 6. Опорні ролики 2 і 3 встановлені в опорних рамах 7. Останні в посадочному місці 8, що має форму шпоночного паза через шпонку 9 закріплені на проміжній основі 10. Проміжна основа 10 через амортизатори 11, 12 і 13 пружно сполучена з несучою рамою, 14 жорстко встановленою на фундамент 15. Пружність амортизаторів 12 і 13 виконано регульованою зусиллям затягування різьбових з'єднань 16 і 17. На несучій рамі 14 закріплено поворотний заливальний пристрій 18 і страхувальні ролики 19, попарно розміщені в площинах опорних роликів 2 і 3, на рівні центру тяжіння форми 1 і встановлені з проміжком відносно її ободів катання 20, а також труби водяного охолодження 21. На фундаменті 15 встановлено чотири вертикальні колони 22 для спирання переносного кожуха 23 і захист двигунів 24. Змащування і охолодження підшипникових вузлів опорних роликів здійснюється за допомогою мастильної станції 25. Приклад роботи машини. Форма 1 ободами катання 20 встановлюється на опорні ролики 2 і 3, які передають через опорні рами 7, проміжну основу 10 і амортизатор 11, вагу форми на несучу раму 14 і фундамент 15. Страхувальні ролики 19 заздалегідь встановлюють з проміжком 3 - 4 мм відносно ободів катання 20 форм 1. Накривають рухомі частини машини переносним кожухом, що 23 мають опорні майданчики для фіксації на колонах 22. Підводять поворотний заливальний пристрій 18, включають мастильну станцію 25. Через карданні вали 5 двигунами 6 передають обертання приводним роликам 2 і формі 1. Система включає форму 1, опорні ролики 2 і 3, опорні рами 7 і проміжна основа 9 здійснює коливання під дією відцентрових неврівноважених сил в межах жорсткостей амортизаторів 11, 12 і 13. Від сходу і осьового биття форму обмежують реборди 4 приводні ролики 2. Здійснюється заливка металу у форму, подають воду в труби водяного охолодження 21. Після заливки водяне охолодження відключають, заливальний пристрій відводять, кожух знімають, форма витягається з машини. Усі істотні відмітні ознаки пропонованої відцентрової машини потрібні і достатні для вирішення поставленого технічного завдання. Джерела інформації: 5 93979 1. Литі прокатні валки. Будаг'янц М.А., Карський В.Є. - М.: Металургія, 1983p., с.125-127. Комп’ютерна верстка Мацело В. 6 2. Патент Російської Федерації RU № 2146182 С1, В22D13/02, опубл.10.03.2000р. бюл.№7. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
