Спосіб сушіння насіння кукурудзи у товстому нерухомому шарі

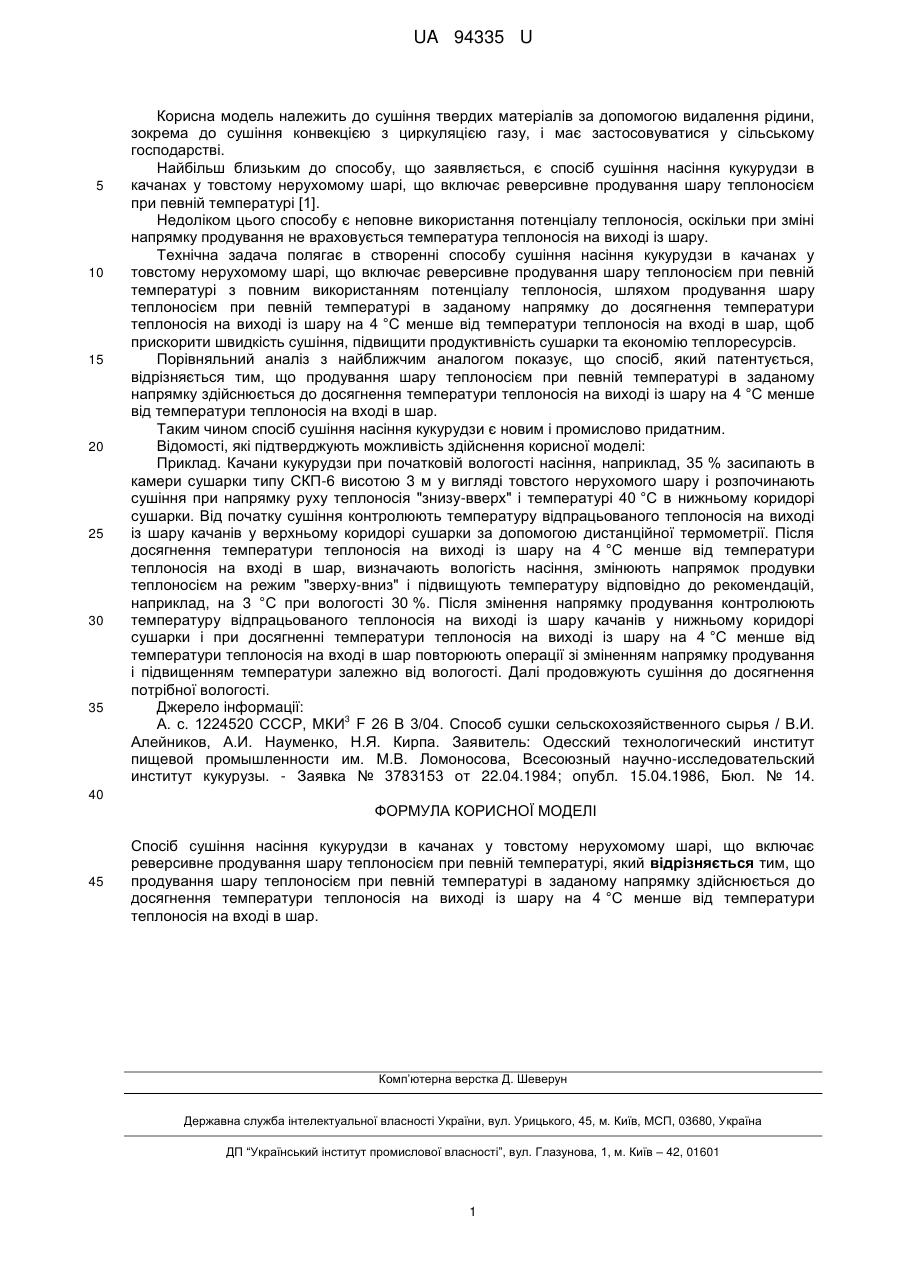

Реферат: Спосіб сушіння насіння кукурудзи в качанах у товстому нерухомому шарі включає реверсивне продування шару теплоносієм при певній температурі. Продування шару теплоносієм при певній температурі в заданому напрямку здійснюється до досягнення температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар. UA 94335 U (54) СПОСІБ СУШІННЯ НАСІННЯ КУКУРУДЗИ У ТОВСТОМУ НЕРУХОМОМУ ШАРІ UA 94335 U UA 94335 U 5 10 15 20 25 30 35 Корисна модель належить до сушіння твердих матеріалів за допомогою видалення рідини, зокрема до сушіння конвекцією з циркуляцією газу, і має застосовуватися у сільському господарстві. Найбільш близьким до способу, що заявляється, є спосіб сушіння насіння кукурудзи в качанах у товстому нерухомому шарі, що включає реверсивне продування шару теплоносієм при певній температурі [1]. Недоліком цього способу є неповне використання потенціалу теплоносія, оскільки при зміні напрямку продування не враховується температура теплоносія на виході із шару. Технічна задача полягає в створенні способу сушіння насіння кукурудзи в качанах у товстому нерухомому шарі, що включає реверсивне продування шару теплоносієм при певній температурі з повним використанням потенціалу теплоносія, шляхом продування шару теплоносієм при певній температурі в заданому напрямку до досягнення температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар, щоб прискорити швидкість сушіння, підвищити продуктивність сушарки та економію теплоресурсів. Порівняльний аналіз з найближчим аналогом показує, що спосіб, який патентується, відрізняється тим, що продування шару теплоносієм при певній температурі в заданому напрямку здійснюється до досягнення температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар. Таким чином спосіб сушіння насіння кукурудзи є новим і промислово придатним. Відомості, які підтверджують можливість здійснення корисної моделі: Приклад. Качани кукурудзи при початковій вологості насіння, наприклад, 35 % засипають в камери сушарки типу СКП-6 висотою 3 м у вигляді товстого нерухомого шару і розпочинають сушіння при напрямку руху теплоносія "знизу-вверх" і температурі 40 °C в нижньому коридорі сушарки. Від початку сушіння контролюють температуру відпрацьованого теплоносія на виході із шару качанів у верхньому коридорі сушарки за допомогою дистанційної термометрії. Після досягнення температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар, визначають вологість насіння, змінюють напрямок продувки теплоносієм на режим "зверху-вниз" і підвищують температуру відповідно до рекомендацій, наприклад, на 3 °С при вологості 30 %. Після змінення напрямку продування контролюють температуру відпрацьованого теплоносія на виході із шару качанів у нижньому коридорі сушарки і при досягненні температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар повторюють операції зі зміненням напрямку продування і підвищенням температури залежно від вологості. Далі продовжують сушіння до досягнення потрібної вологості. Джерело інформації: 3 А. с. 1224520 СССР, МКИ F 26 В 3/04. Способ сушки сельскохозяйственного сырья / В.И. Алейников, А.И. Науменко, Н.Я. Кирпа. Заявитель: Одесский технологический институт пищевой промышленности им. М.В. Ломоносова, Всесоюзный научно-исследовательский институт кукурузы. - Заявка № 3783153 от 22.04.1984; опубл. 15.04.1986, Бюл. № 14. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб сушіння насіння кукурудзи в качанах у товстому нерухомому шарі, що включає реверсивне продування шару теплоносієм при певній температурі, який відрізняється тим, що продування шару теплоносієм при певній температурі в заданому напрямку здійснюється до досягнення температури теплоносія на виході із шару на 4 °C менше від температури теплоносія на вході в шар. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
