Надшвидкісний засіб ураження надводних та підводних цілей

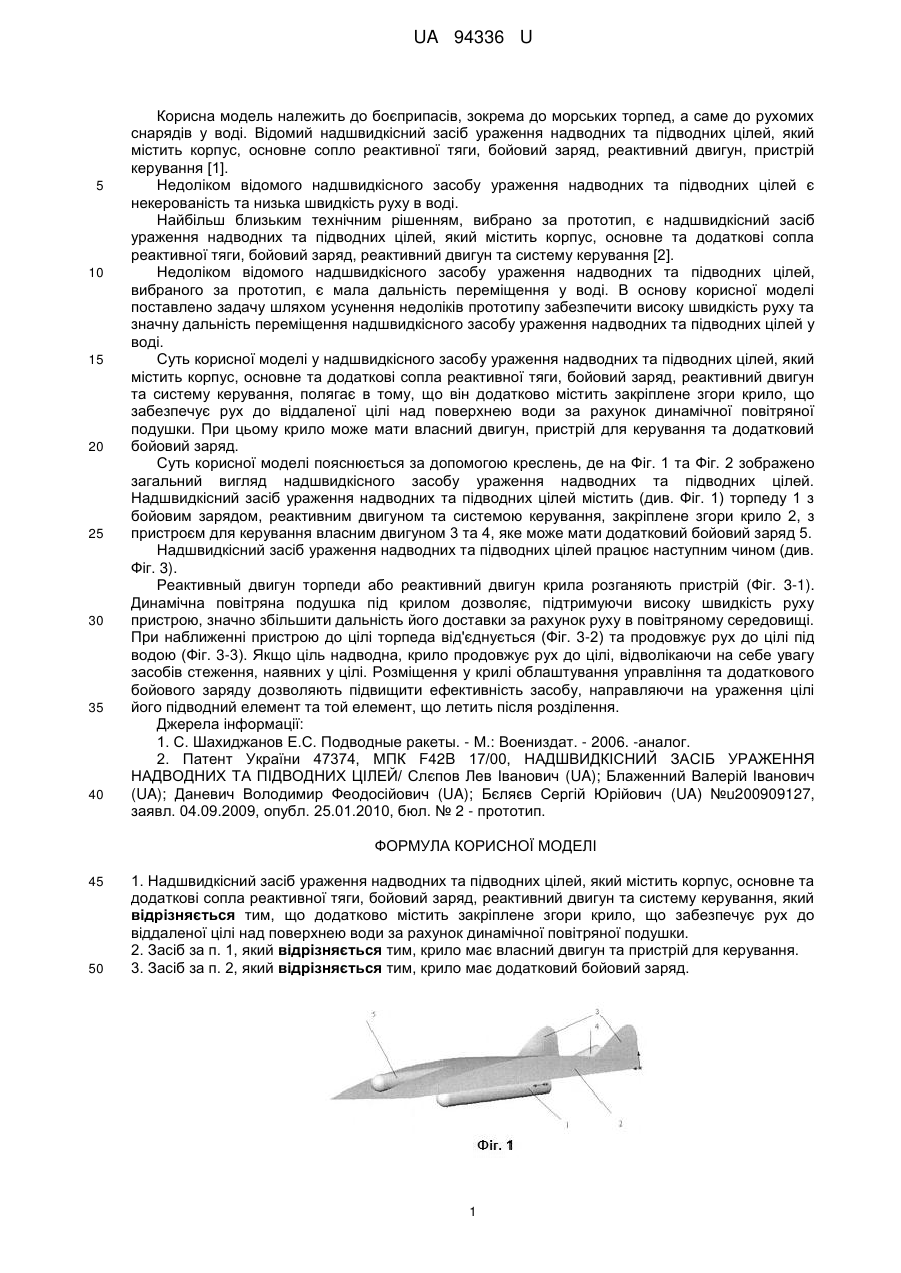

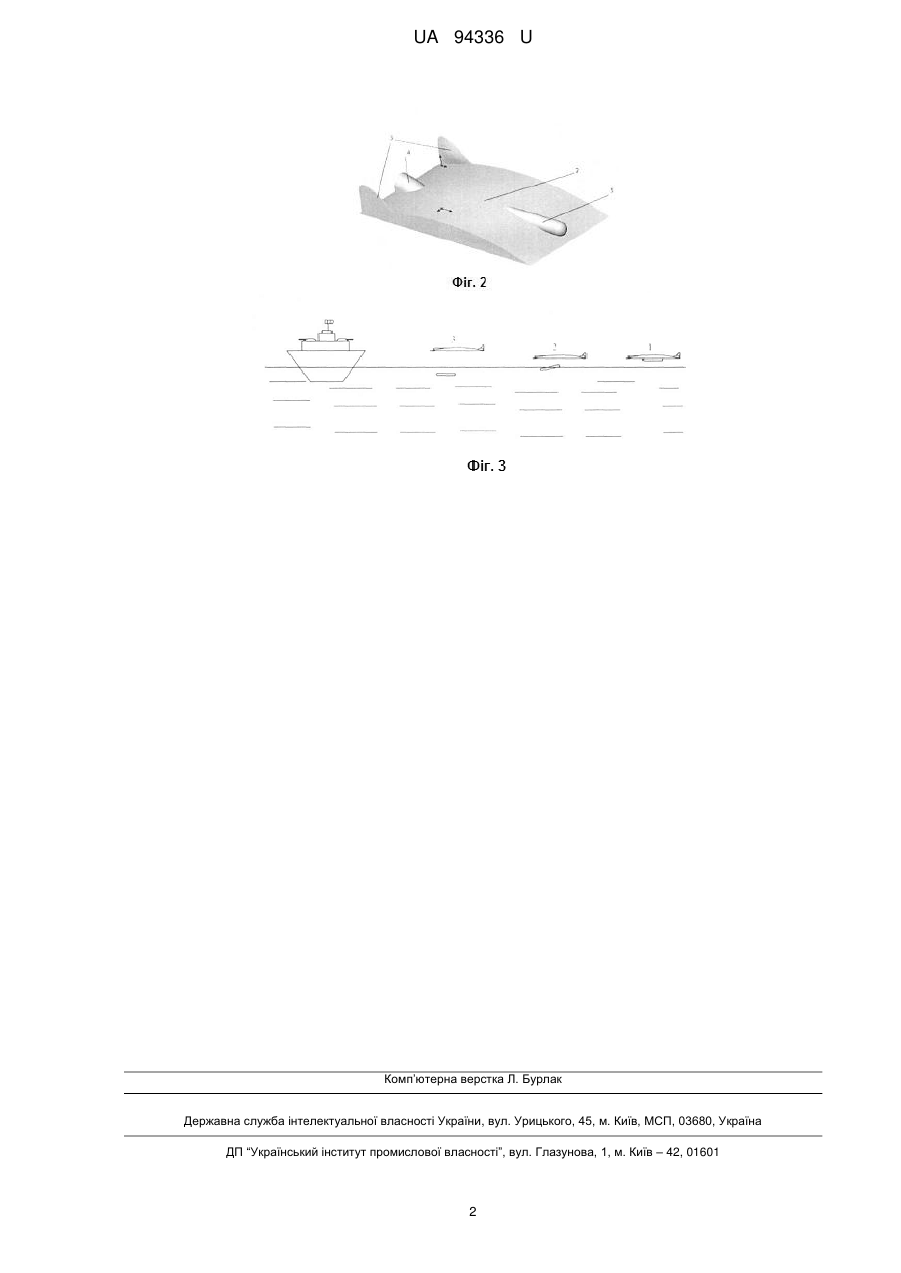

Реферат: UA 94336 U UA 94336 U 5 10 15 20 25 30 35 40 Корисна модель належить до боєприпасів, зокрема до морських торпед, а саме до рухомих снарядів у воді. Відомий надшвидкісний засіб ураження надводних та підводних цілей, який містить корпус, основне сопло реактивної тяги, бойовий заряд, реактивний двигун, пристрій керування [1]. Недоліком відомого надшвидкісного засобу ураження надводних та підводних цілей є некерованість та низька швидкість руху в воді. Найбільш близьким технічним рішенням, вибрано за прототип, є надшвидкісний засіб ураження надводних та підводних цілей, який містить корпус, основне та додаткові сопла реактивної тяги, бойовий заряд, реактивний двигун та систему керування [2]. Недоліком відомого надшвидкісного засобу ураження надводних та підводних цілей, вибраного за прототип, є мала дальність переміщення у воді. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити високу швидкість руху та значну дальність переміщення надшвидкісного засобу ураження надводних та підводних цілей у воді. Суть корисної моделі у надшвидкісного засобу ураження надводних та підводних цілей, який містить корпус, основне та додаткові сопла реактивної тяги, бойовий заряд, реактивний двигун та систему керування, полягає в тому, що він додатково містить закріплене згори крило, що забезпечує рух до віддаленої цілі над поверхнею води за рахунок динамічної повітряної подушки. При цьому крило може мати власний двигун, пристрій для керування та додатковий бойовий заряд. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 та Фіг. 2 зображено загальний вигляд надшвидкісного засобу ураження надводних та підводних цілей. Надшвидкісний засіб ураження надводних та підводних цілей містить (див. Фіг. 1) торпеду 1 з бойовим зарядом, реактивним двигуном та системою керування, закріплене згори крило 2, з пристроєм для керування власним двигуном 3 та 4, яке може мати додатковий бойовий заряд 5. Надшвидкісний засіб ураження надводних та підводних цілей працює наступним чином (див. Фіг. 3). Реактивный двигун торпеди або реактивний двигун крила розганяють пристрій (Фіг. 3-1). Динамічна повітряна подушка під крилом дозволяє, підтримуючи високу швидкість руху пристрою, значно збільшити дальність його доставки за рахунок руху в повітряному середовищі. При наближенні пристрою до цілі торпеда від'єднується (Фіг. 3-2) та продовжує рух до цілі під водою (Фіг. 3-3). Якщо ціль надводна, крило продовжує рух до цілі, відволікаючи на себе увагу засобів стеження, наявних у цілі. Розміщення у крилі облаштування управління та додаткового бойового заряду дозволяють підвищити ефективність засобу, направляючи на ураження цілі його підводний елемент та той елемент, що летить після розділення. Джерела інформації: 1. С. Шахиджанов Е.С. Подводные ракеты. - М.: Воениздат. - 2006. -аналог. 2. Патент України 47374, МПК F42B 17/00, НАДШВИДКІСНИЙ ЗАСІБ УРАЖЕННЯ НАДВОДНИХ ТА ПІДВОДНИХ ЦІЛЕЙ/ Слєпов Лев Іванович (UA); Блаженний Валерій Іванович (UA); Даневич Володимир Феодосійович (UA); Бєляєв Сергій Юрійович (UA) №u200909127, заявл. 04.09.2009, опубл. 25.01.2010, бюл. № 2 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Надшвидкісний засіб ураження надводних та підводних цілей, який містить корпус, основне та додаткові сопла реактивної тяги, бойовий заряд, реактивний двигун та систему керування, який відрізняється тим, що додатково містить закріплене згори крило, що забезпечує рух до віддаленої цілі над поверхнею води за рахунок динамічної повітряної подушки. 2. Засіб за п. 1, який відрізняється тим, крило має власний двигун та пристрій для керування. 3. Засіб за п. 2, який відрізняється тим, крило має додатковий бойовий заряд. 1 UA 94336 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
