Детонаційна труба з поліпшеним відокремленням від обробленого щебеню

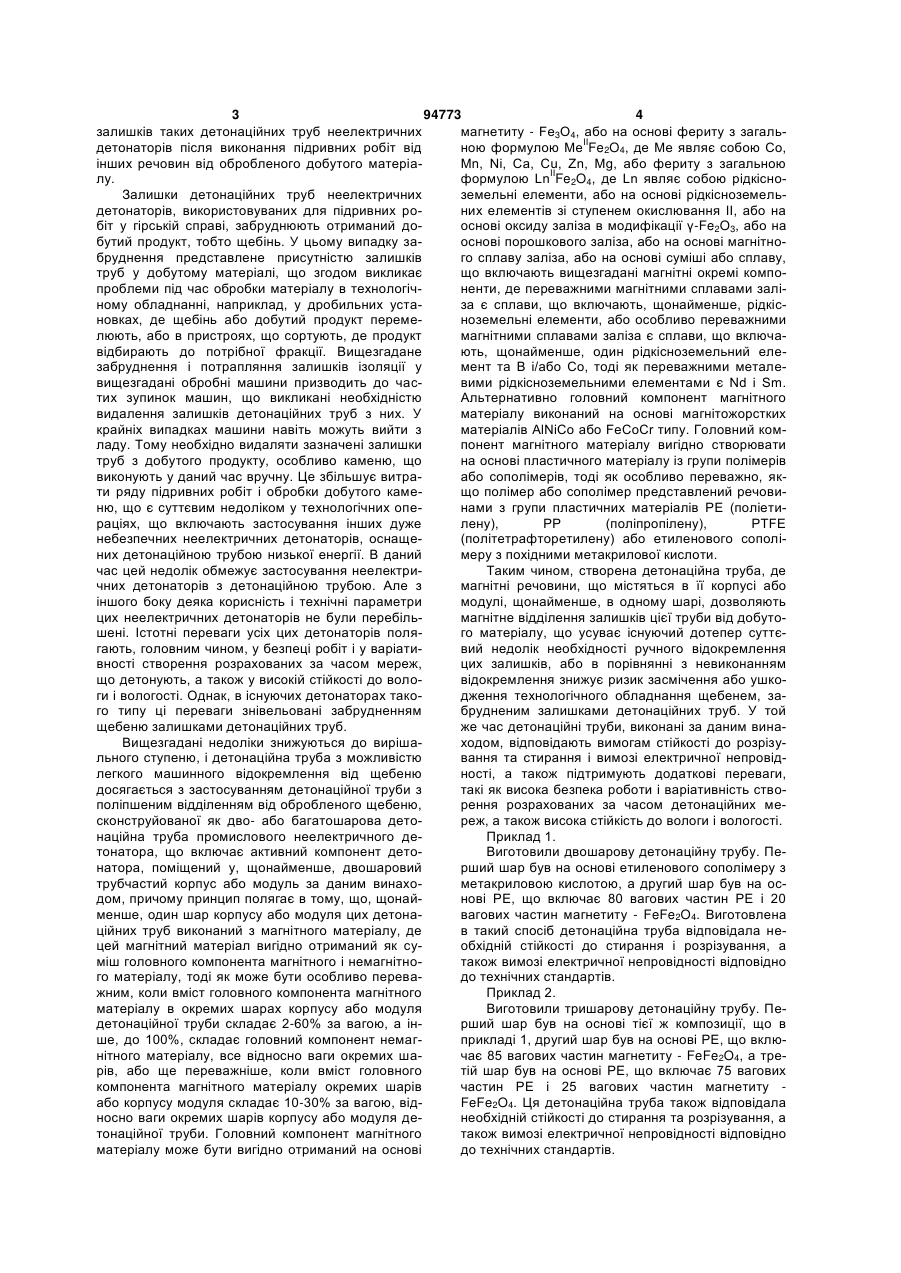

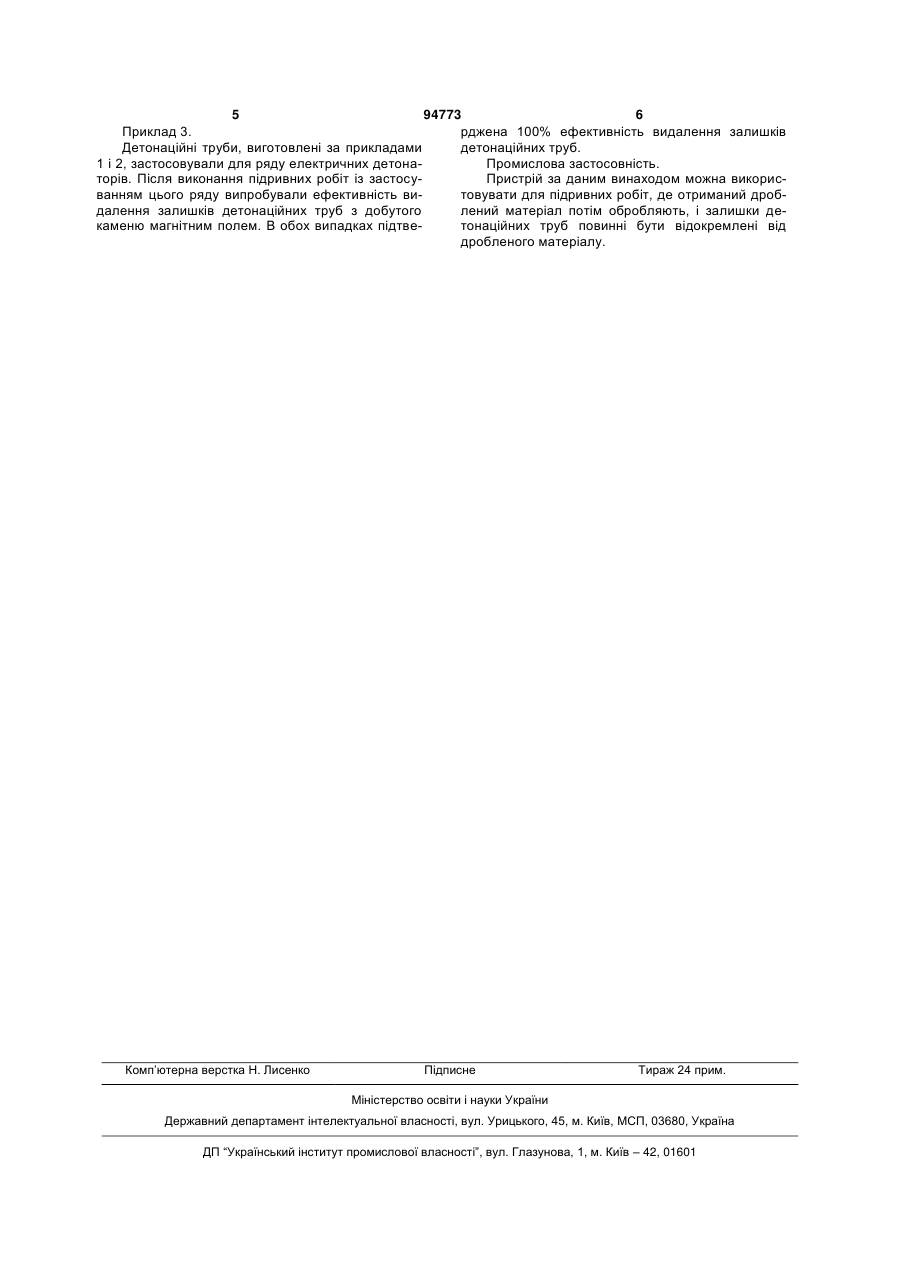

1. Детонаційна труба з поліпшеним відокремленням від обробленого щебеню, сконструйована як двошарова або багатошарова детонаційна труба промислового неелектричного детонатора, що включає активний компонент детонатора, яка відрізняється тим, що щонайменше один шар її корпусу або модуля виконаний з магнітного матеріалу. 2. Детонаційна труба за п. 1, яка характеризується тим, що магнітний матеріал створений як суміш головного компонента магнітного і немагнітного матеріалу. 3. Детонаційна труба за п. 2, яка відрізняється тим, що вміст головного компонента магнітного матеріалу в окремих шарах корпусу або модуля складає 2-60 % за вагою, а решту до 100 % складає головний компонент немагнітного матеріалу, усе відносно ваги окремих шарів. 4. Детонаційна труба за п. 3, яка відрізняється тим, що вміст головного компонента магнітного матеріалу в окремих шарах корпусу або модуля складає 10-30 % за вагою щодо ваги окремих шарів. 5. Детонаційна труба за пп. 2-4, яка відрізняється C2 2 (19) 1 3 94773 4 залишків таких детонаційних труб неелектричних магнетиту - Fе3О4, або на основі фериту з загальII детонаторів після виконання підривних робіт від ною формулою Me Fe2O4, де Me являє собою Co, інших речовин від обробленого добутого матеріаMn, Ni, Ca, Cu, Zn, Mg, або фериту з загальною II лу. формулою Ln Fe2O4, де Ln являє собою рідкісноЗалишки детонаційних труб неелектричних земельні елементи, або на основі рідкісноземельдетонаторів, використовуваних для підривних роних елементів зі ступенем окислювання II, або на біт у гірській справі, забруднюють отриманий дооснові оксиду заліза в модифікації γ-Fe2O3, або на бутий продукт, тобто щебінь. У цьому випадку заоснові порошкового заліза, або на основі магнітнобруднення представлене присутністю залишків го сплаву заліза, або на основі суміші або сплаву, труб у добутому матеріалі, що згодом викликає що включають вищезгадані магнітні окремі компопроблеми під час обробки матеріалу в технологічненти, де переважними магнітними сплавами заліному обладнанні, наприклад, у дробильних устаза є сплави, що включають, щонайменше, рідкісновках, де щебінь або добутий продукт переменоземельні елементи, або особливо переважними люють, або в пристроях, що сортують, де продукт магнітними сплавами заліза є сплави, що включавідбирають до потрібної фракції. Вищезгадане ють, щонайменше, один рідкісноземельний елезабруднення і потрапляння залишків ізоляції у мент та В і/або Co, тоді як переважними металевищезгадані обробні машини призводить до часвими рідкісноземельними елементами є Nd і Sm. тих зупинок машин, що викликані необхідністю Альтернативно головний компонент магнітного видалення залишків детонаційних труб з них. У матеріалу виконаний на основі магнітожорстких крайніх випадках машини навіть можуть вийти з матеріалів AlNiCo або FeCoCr типу. Головний комладу. Тому необхідно видаляти зазначені залишки понент магнітного матеріалу вигідно створювати труб з добутого продукту, особливо каменю, що на основі пластичного матеріалу із групи полімерів виконують у даний час вручну. Це збільшує витраабо сополімерів, тоді як особливо переважно, якти ряду підривних робіт і обробки добутого камещо полімер або сополімер представлений речовиню, що є суттєвим недоліком у технологічних опенами з групи пластичних матеріалів РЕ (поліетираціях, що включають застосування інших дуже лену), РР (поліпропілену), PTFE небезпечних неелектричних детонаторів, оснаще(політетрафторетилену) або етиленового сополіних детонаційною трубою низької енергії. В даний меру з похідними метакрилової кислоти. час цей недолік обмежує застосування неелектриТаким чином, створена детонаційна труба, де чних детонаторів з детонаційною трубою. Але з магнітні речовини, що містяться в її корпусі або іншого боку деяка корисність і технічні параметри модулі, щонайменше, в одному шарі, дозволяють цих неелектричних детонаторів не були перебільмагнітне відділення залишків цієї труби від добутошені. Істотні переваги усіх цих детонаторів поляго матеріалу, що усуває існуючий дотепер суттєгають, головним чином, у безпеці робіт і у варіативий недолік необхідності ручного відокремлення вності створення розрахованих за часом мереж, цих залишків, або в порівнянні з невиконанням що детонують, а також у високій стійкості до воловідокремлення знижує ризик засмічення або ушкоги і вологості. Однак, в існуючих детонаторах такодження технологічного обладнання щебенем, заго типу ці переваги знівельовані забрудненням брудненим залишками детонаційних труб. У той щебеню залишками детонаційних труб. же час детонаційні труби, виконані за даним винаВищезгадані недоліки знижуються до вирішаходом, відповідають вимогам стійкості до розрізульного ступеню, і детонаційна труба з можливістю вання та стирання і вимозі електричної непровідлегкого машинного відокремлення від щебеню ності, а також підтримують додаткові переваги, досягається з застосуванням детонаційної труби з такі як висока безпека роботи і варіативність ствополіпшеним відділенням від обробленого щебеню, рення розрахованих за часом детонаційних месконструйованої як дво- або багатошарова детореж, а також висока стійкість до вологи і вологості. наційна труба промислового неелектричного деПриклад 1. тонатора, що включає активний компонент детоВиготовили двошарову детонаційну трубу. Пенатора, поміщений у, щонайменше, двошаровий рший шар був на основі етиленового сополімеру з трубчастий корпус або модуль за даним винахометакриловою кислотою, а другий шар був на осдом, причому принцип полягає в тому, що, щонайнові РЕ, що включає 80 вагових частин РЕ і 20 менше, один шар корпусу або модуля цих детонавагових частин магнетиту - FeFe2O4. Виготовлена ційних труб виконаний з магнітного матеріалу, де в такий спосіб детонаційна труба відповідала нецей магнітний матеріал вигідно отриманий як суобхідній стійкості до стирання і розрізування, а міш головного компонента магнітного і немагнітнотакож вимозі електричної непровідності відповідно го матеріалу, тоді як може бути особливо перевадо технічних стандартів. жним, коли вміст головного компонента магнітного Приклад 2. матеріалу в окремих шарах корпусу або модуля Виготовили тришарову детонаційну трубу. Педетонаційної труби складає 2-60% за вагою, а інрший шар був на основі тієї ж композиції, що в ше, до 100%, складає головний компонент немагприкладі 1, другий шар був на основі РЕ, що вклюнітного матеріалу, все відносно ваги окремих шачає 85 вагових частин магнетиту - FeFe2O4, а трерів, або ще переважніше, коли вміст головного тій шар був на основі РЕ, що включає 75 вагових компонента магнітного матеріалу окремих шарів частин РЕ і 25 вагових частин магнетиту або корпусу модуля складає 10-30% за вагою, відFeFe2O4. Ця детонаційна труба також відповідала носно ваги окремих шарів корпусу або модуля денеобхідній стійкості до стирання та розрізування, а тонаційної труби. Головний компонент магнітного також вимозі електричної непровідності відповідно матеріалу може бути вигідно отриманий на основі до технічних стандартів. 5 94773 6 Приклад 3. рджена 100% ефективність видалення залишків Детонаційні труби, виготовлені за прикладами детонаційних труб. 1 і 2, застосовували для ряду електричних детонаПромислова застосовність. торів. Після виконання підривних робіт із застосуПристрій за даним винаходом можна викорисванням цього ряду випробували ефективність витовувати для підривних робіт, де отриманий дробдалення залишків детонаційних труб з добутого лений матеріал потім обробляють, і залишки декаменю магнітним полем. В обох випадках підтветонаційних труб повинні бути відокремлені від дробленого матеріалу. Комп’ютерна верстка Н. Лиcенко Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
