Теплообмінна труба
Номер патенту: 27809
Опубліковано: 12.11.2007
Автори: Барабаш Петро Олексійович, Голяід Микола Никифорович, Дейнеко Андрій Іванович, Трокоз Ярослав Євгенович, Голубєв Олексій Борисович
Формула / Реферат
1. Теплообмінна труба, що містить корпус, на внутрішній стінці якого виконано оребрення, яка відрізняється тим, що труба виконана тонкостінною, а її зовнішня поверхня оснащена бандажним пристроєм.
2. Теплообмінна труба за п.1, яка відрізняється тим, що бандажний пристрій виконаний з дроту у вигляді спіралі з кроком, що складає 7-10 діаметрів дроту, діаметр якого не перевищує половини відстані між зовнішніми поверхнями труб в пучку.
Текст

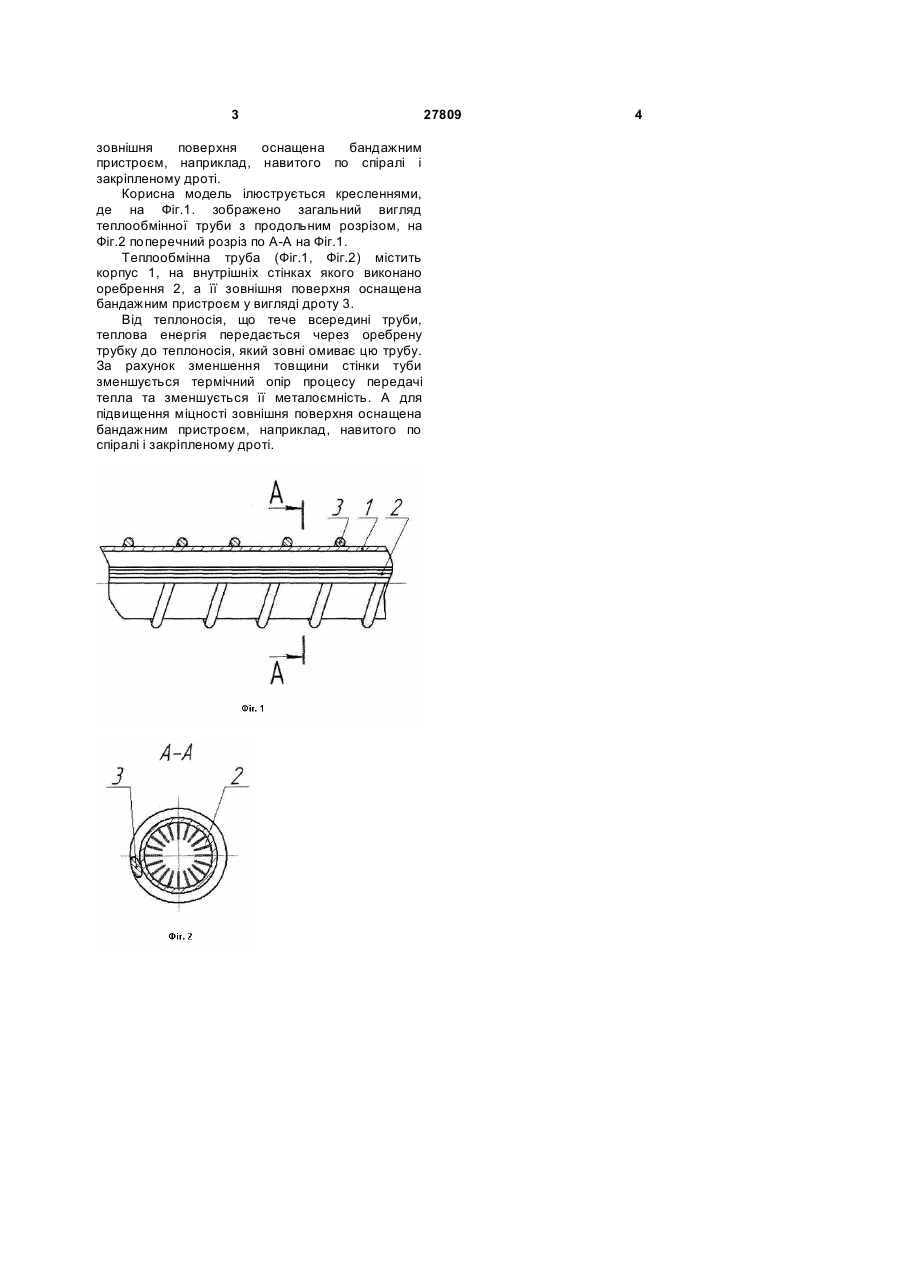

1. Теплообмінна труба, що містить корпус, на внутрішній стінці якого виконано оребрення, яка відрізняється тим, що труба виконана тонкостінною, а її зовнішня поверхня оснащена бандажним пристроєм. 2. Теплообмінна труба за п.1, яка відрізняється тим, що бандажний пристрій виконаний з дроту у вигляді спіралі з кроком, що складає 7-10 діаметрів дроту, діаметр якого не перевищує половини відстані між зовнішніми поверхнями труб в пучку. (19) (21) u200708623 (22) 27.07.2007 (24) 12.11.2007 (72) БАРАБАШ ПЕТРО ОЛЕКСІЙОВИЧ, UA, ГОЛУБЄВ ОЛЕКСІЙ БОРИСОВИЧ, UA, ТРОКОЗ ЯРОСЛАВ ЄВГЕНОВИЧ, UA, ГОЛЯІД МИКОЛА НИКИФОРОВИЧ, UA, ДЕЙНЕКО АНДРІЙ ІВАНОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 зовнішня поверхня оснащена бандажним пристроєм, наприклад, навитого по спіралі і закріпленому дроті. Корисна модель ілюструється кресленнями, де на Фіг.1. зображено загальний вигляд теплообмінної труби з продольним розрізом, на Фіг.2 поперечний розріз по А-А на Фіг.1. Теплообмінна труба (Фіг.1, Фіг.2) містить корпус 1, на внутрішніх стінках якого виконано оребрення 2, а її зовнішня поверхня оснащена бандажним пристроєм у вигляді дроту 3. Від теплоносія, що тече всередині труби, теплова енергія передається через оребрену трубку до теплоносія, який зовні омиває цю трубу. За рахунок зменшення товщини стінки туби зменшується термічний опір процесу передачі тепла та зменшується її металоємність. А для підвищення міцності зовнішня поверхня оснащена бандажним пристроєм, наприклад, навитого по спіралі і закріпленому дроті. 27809 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchange pipe
Автори англійськоюBarabash Petro Oleksiiovych, Holubiev Oleksii Borysovych, Trokoz Yaroslav Yevhenovych, Holiaid Mykola Nykyforovych, Deineko Andrii Ivanovych
Назва патенту російськоюТеплообменная труба
Автори російськоюБарабаш Петр Алексеевич, Голубев Алексей Борисович, Трокоз Ярослав Евгеньевич, Голяид Николай Никифорович, Дейнеко Андрей Иванович
МПК / Мітки
МПК: F28F 1/10
Мітки: труба, теплообмінна
