Бурове долото

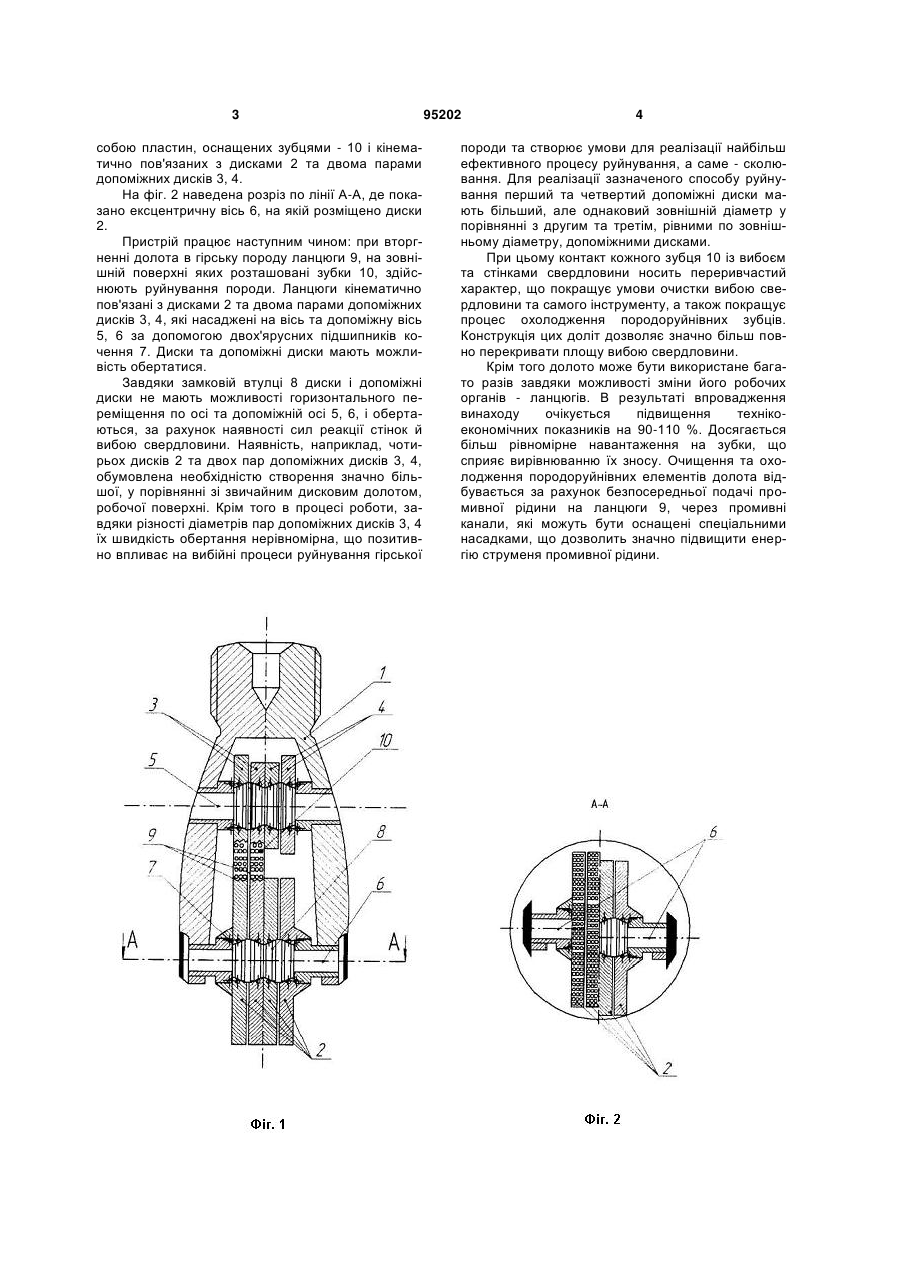

Бурове долото, яке містить диски на ексцентричній осі, що закріплена нерухомо в нижній частині лап, яке відрізняється тим, що має дві пари допоміжних дисків різних діаметрів на спільній допоміжній осі, що закріплена нерухомо відповідно над дисками в верхній частині лап, причому перший та четвертий допоміжні диски виконано з більшим, але однаковим зовнішнім діаметром, порівняно з другим та третім допоміжними дисками з однаковим зовнішнім діаметром, а також - зубчасті ланцюги, що є руйнівними елементами і з'єднують відповідно допоміжні верхні та диски у нижній частині лап, до того ж диски та допоміжні диски посаджено на вісь з можливістю обертання. (19) (21) a201009658 (22) 02.08.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ІГНАТОВ АНДРІЙ ОЛЕКСАНДРОВИЧ, АНДРУСЕНКО СЕРГІЙ ЮРІЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД " НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" (56) SU 48031 A, 19.06.1935 SU 250794 A, 29.01.1970 SU 614211 A, 31.05.1978 SU 922265 A, 23.04.1982 US 1396625 A, 08.11.1921 US 1412942 A, 18.04.1922 US 2134164 A, 25.10.1938 3 собою пластин, оснащених зубцями - 10 і кінематично пов'язаних з дисками 2 та двома парами допоміжних дисків 3, 4. На фіг. 2 наведена розріз по лінії А-А, де показано ексцентричну вісь 6, на якій розміщено диски 2. Пристрій працює наступним чином: при вторгненні долота в гірську породу ланцюги 9, на зовнішній поверхні яких розташовані зубки 10, здійснюють руйнування породи. Ланцюги кінематично пов'язані з дисками 2 та двома парами допоміжних дисків 3, 4, які насаджені на вісь та допоміжну вісь 5, 6 за допомогою двох'ярусних підшипників кочення 7. Диски та допоміжні диски мають можливість обертатися. Завдяки замковій втулці 8 диски і допоміжні диски не мають можливості горизонтального переміщення по осі та допоміжній осі 5, 6, і обертаються, за рахунок наявності сил реакції стінок й вибою свердловини. Наявність, наприклад, чотирьох дисків 2 та двох пар допоміжних дисків 3, 4, обумовлена необхідністю створення значно більшої, у порівнянні зі звичайним дисковим долотом, робочої поверхні. Крім того в процесі роботи, завдяки різності діаметрів пар допоміжних дисків 3, 4 їх швидкість обертання нерівномірна, що позитивно впливає на вибійні процеси руйнування гірської 95202 4 породи та створює умови для реалізації найбільш ефективного процесу руйнування, а саме - сколювання. Для реалізації зазначеного способу руйнування перший та четвертий допоміжні диски мають більший, але однаковий зовнішній діаметр у порівнянні з другим та третім, рівними по зовнішньому діаметру, допоміжними дисками. При цьому контакт кожного зубця 10 із вибоєм та стінками свердловини носить переривчастий характер, що покращує умови очистки вибою свердловини та самого інструменту, а також покращує процес охолодження породоруйнівних зубців. Конструкція цих доліт дозволяє значно більш повно перекривати площу вибою свердловини. Крім того долото може бути використане багато разів завдяки можливості зміни його робочих органів - ланцюгів. В результаті впровадження винаходу очікується підвищення технікоекономічних показників на 90-110 %. Досягається більш рівномірне навантаження на зубки, що сприяє вирівнюванню їх зносу. Очищення та охолодження породоруйнівних елементів долота відбувається за рахунок безпосередньої подачі промивної рідини на ланцюги 9, через промивні канали, які можуть бути оснащені спеціальними насадками, що дозволить значно підвищити енергію струменя промивної рідини. 5 Комп’ютерна верстка І. Скворцова 95202 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
