Гірничий комбайн

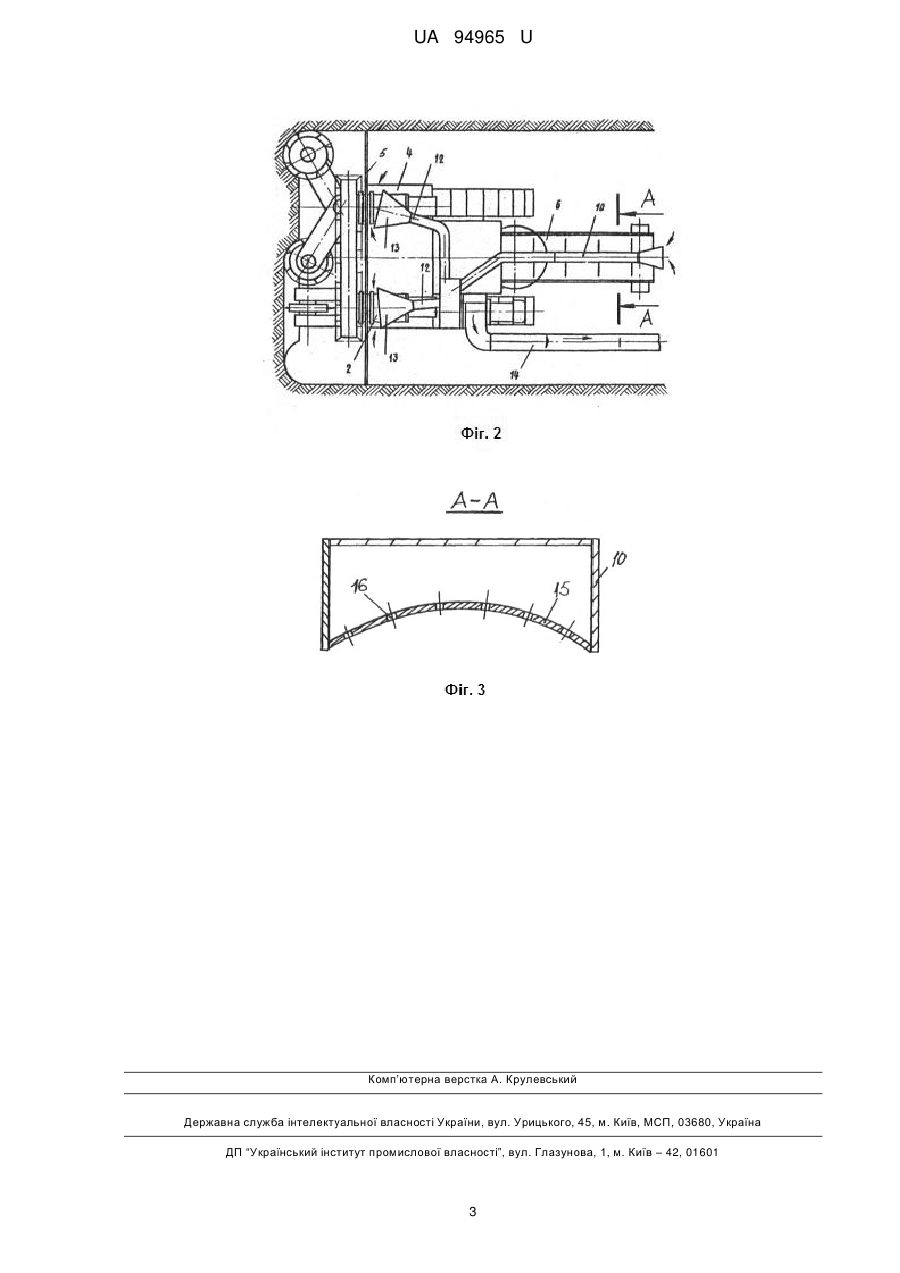

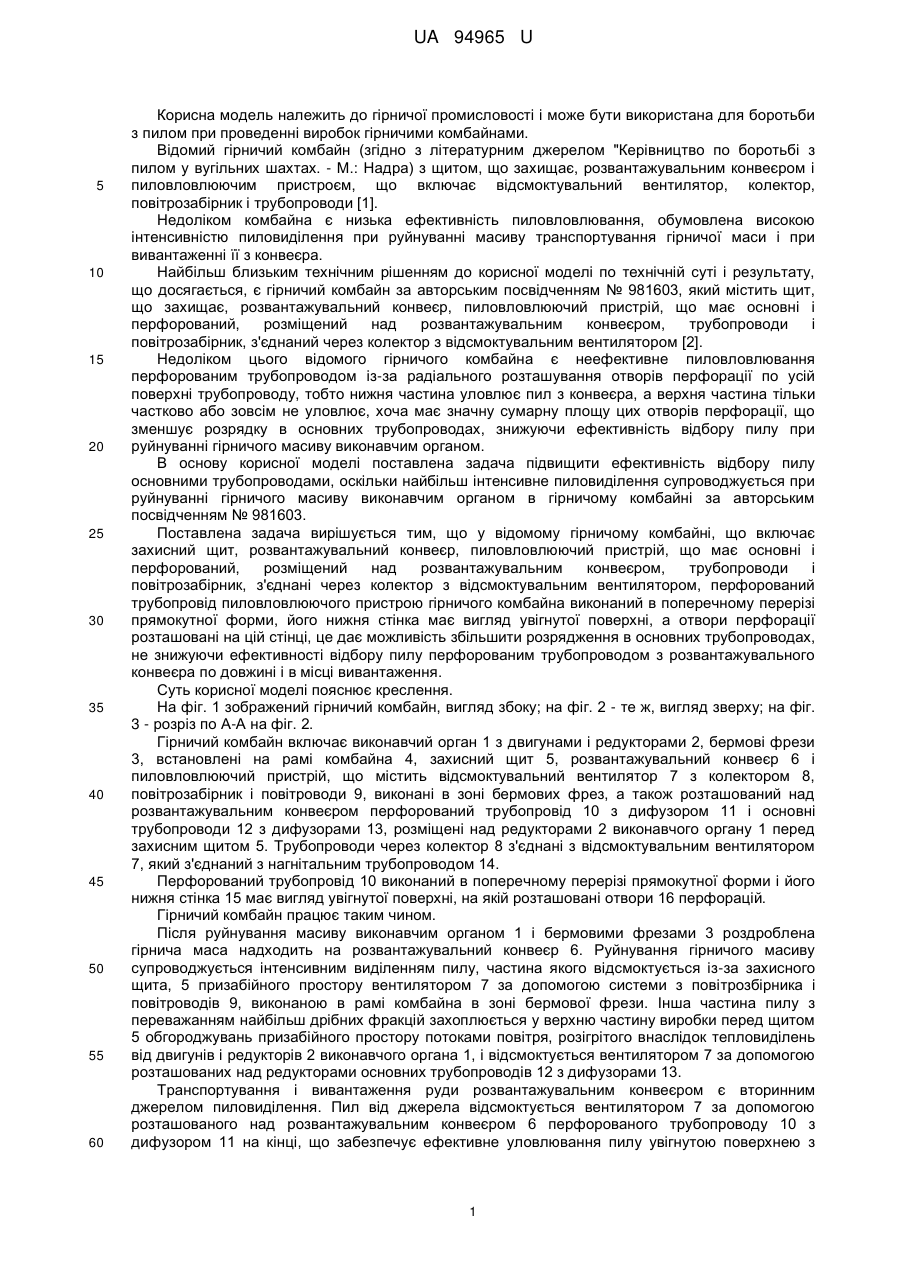

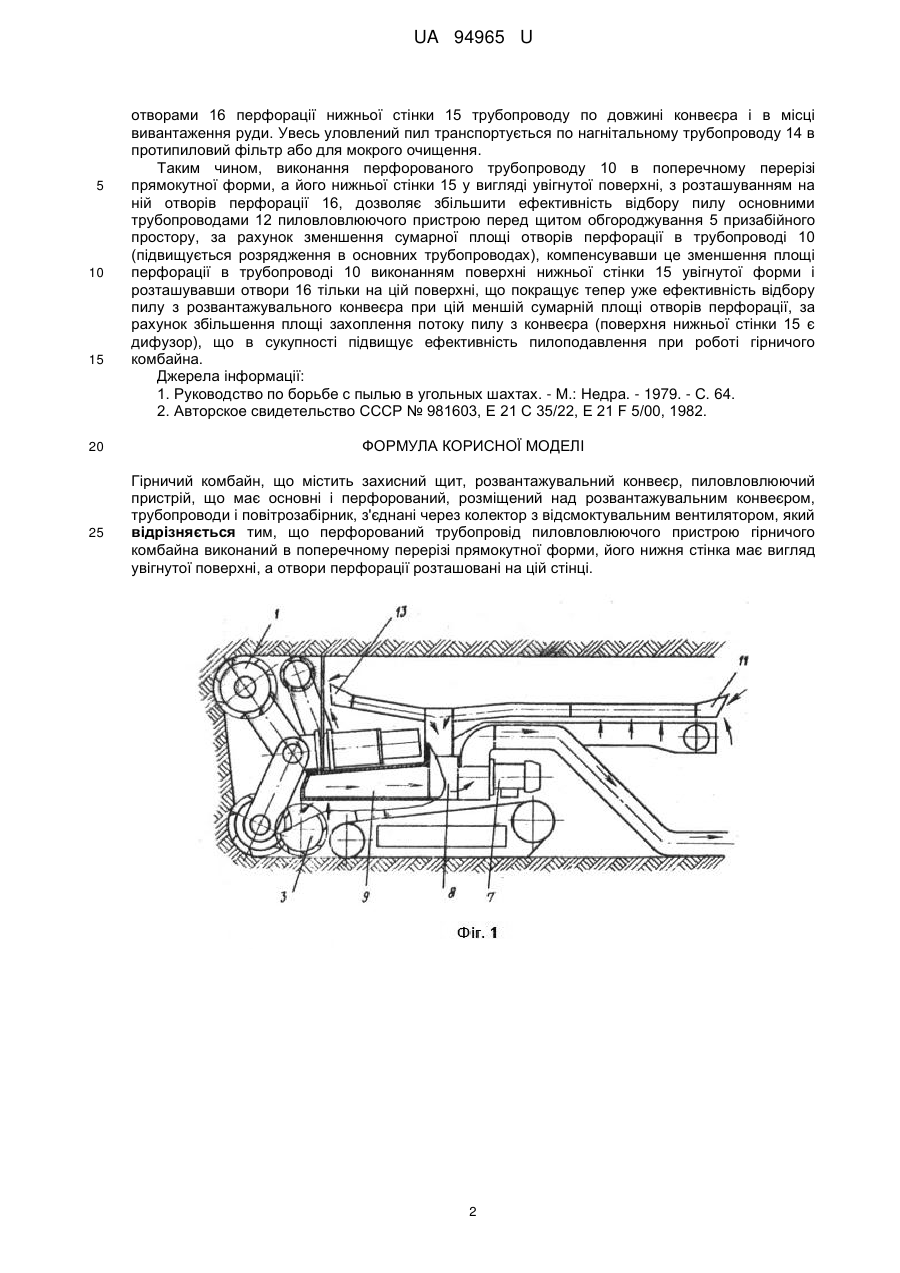

Реферат: Гірничий комбайн містить захисний щит, розвантажувальний конвеєр, пиловловлюючий пристрій, що має основні і перфорований, розміщений над розвантажувальним конвеєром, трубопроводи і повітрозабірник, з'єднані через колектор з відсмоктувальним вентилятором. Перфорований трубопровід пиловловлюючого пристрою гірничого комбайна виконаний в поперечному перерізі прямокутної форми, його нижня стінка має вигляд увігнутої поверхні, а отвори перфорації розташовані на цій стінці. UA 94965 U (54) ГІРНИЧИЙ КОМБАЙН UA 94965 U UA 94965 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості і може бути використана для боротьби з пилом при проведенні виробок гірничими комбайнами. Відомий гірничий комбайн (згідно з літературним джерелом "Керівництво по боротьбі з пилом у вугільних шахтах. - М.: Надра) з щитом, що захищає, розвантажувальним конвеєром і пиловловлюючим пристроєм, що включає відсмоктувальний вентилятор, колектор, повітрозабірник і трубопроводи [1]. Недоліком комбайна є низька ефективність пиловловлювання, обумовлена високою інтенсивністю пиловиділення при руйнуванні масиву транспортування гірничої маси і при вивантаженні її з конвеєра. Найбільш близьким технічним рішенням до корисної моделі по технічній суті і результату, що досягається, є гірничий комбайн за авторським посвідченням № 981603, який містить щит, що захищає, розвантажувальний конвеєр, пиловловлюючий пристрій, що має основні і перфорований, розміщений над розвантажувальним конвеєром, трубопроводи і повітрозабірник, з'єднаний через колектор з відсмоктувальним вентилятором [2]. Недоліком цього відомого гірничого комбайна є неефективне пиловловлювання перфорованим трубопроводом із-за радіального розташування отворів перфорації по усій поверхні трубопроводу, тобто нижня частина уловлює пил з конвеєра, а верхня частина тільки частково або зовсім не уловлює, хоча має значну сумарну площу цих отворів перфорації, що зменшує розрядку в основних трубопроводах, знижуючи ефективність відбору пилу при руйнуванні гірничого масиву виконавчим органом. В основу корисної моделі поставлена задача підвищити ефективність відбору пилу основними трубопроводами, оскільки найбільш інтенсивне пиловиділення супроводжується при руйнуванні гірничого масиву виконавчим органом в гірничому комбайні за авторським посвідченням № 981603. Поставлена задача вирішується тим, що у відомому гірничому комбайні, що включає захисний щит, розвантажувальний конвеєр, пиловловлюючий пристрій, що має основні і перфорований, розміщений над розвантажувальним конвеєром, трубопроводи і повітрозабірник, з'єднані через колектор з відсмоктувальним вентилятором, перфорований трубопровід пиловловлюючого пристрою гірничого комбайна виконаний в поперечному перерізі прямокутної форми, його нижня стінка має вигляд увігнутої поверхні, а отвори перфорації розташовані на цій стінці, це дає можливість збільшити розрядження в основних трубопроводах, не знижуючи ефективності відбору пилу перфорованим трубопроводом з розвантажувального конвеєра по довжині і в місці вивантаження. Суть корисної моделі пояснює креслення. На фіг. 1 зображений гірничий комбайн, вигляд збоку; на фіг. 2 - те ж, вигляд зверху; на фіг. 3 - розріз по А-А на фіг. 2. Гірничий комбайн включає виконавчий орган 1 з двигунами і редукторами 2, бермові фрези 3, встановлені на рамі комбайна 4, захисний щит 5, розвантажувальний конвеєр 6 і пиловловлюючий пристрій, що містить відсмоктувальний вентилятор 7 з колектором 8, повітрозабірник і повітроводи 9, виконані в зоні бермових фрез, а також розташований над розвантажувальним конвеєром перфорований трубопровід 10 з дифузором 11 і основні трубопроводи 12 з дифузорами 13, розміщені над редукторами 2 виконавчого органу 1 перед захисним щитом 5. Трубопроводи через колектор 8 з'єднані з відсмоктувальним вентилятором 7, який з'єднаний з нагнітальним трубопроводом 14. Перфорований трубопровід 10 виконаний в поперечному перерізі прямокутної форми і його нижня стінка 15 має вигляд увігнутої поверхні, на якій розташовані отвори 16 перфорацій. Гірничий комбайн працює таким чином. Після руйнування масиву виконавчим органом 1 і бермовими фрезами 3 роздроблена гірнича маса надходить на розвантажувальний конвеєр 6. Руйнування гірничого масиву супроводжується інтенсивним виділенням пилу, частина якого відсмоктується із-за захисного щита, 5 призабійного простору вентилятором 7 за допомогою системи з повітрозбірника і повітроводів 9, виконаною в рамі комбайна в зоні бермової фрези. Інша частина пилу з переважанням найбільш дрібних фракцій захоплюється у верхню частину виробки перед щитом 5 обгороджувань призабійного простору потоками повітря, розігрітого внаслідок тепловиділень від двигунів і редукторів 2 виконавчого органа 1, і відсмоктується вентилятором 7 за допомогою розташованих над редукторами основних трубопроводів 12 з дифузорами 13. Транспортування і вивантаження руди розвантажувальним конвеєром є вторинним джерелом пиловиділення. Пил від джерела відсмоктується вентилятором 7 за допомогою розташованого над розвантажувальним конвеєром 6 перфорованого трубопроводу 10 з дифузором 11 на кінці, що забезпечує ефективне уловлювання пилу увігнутою поверхнею з 1 UA 94965 U 5 10 15 20 25 отворами 16 перфорації нижньої стінки 15 трубопроводу по довжині конвеєра і в місці вивантаження руди. Увесь уловлений пил транспортується по нагнітальному трубопроводу 14 в протипиловий фільтр або для мокрого очищення. Таким чином, виконання перфорованого трубопроводу 10 в поперечному перерізі прямокутної форми, а його нижньої стінки 15 у вигляді увігнутої поверхні, з розташуванням на ній отворів перфорації 16, дозволяє збільшити ефективність відбору пилу основними трубопроводами 12 пиловловлюючого пристрою перед щитом обгороджування 5 призабійного простору, за рахунок зменшення сумарної площі отворів перфорації в трубопроводі 10 (підвищується розрядження в основних трубопроводах), компенсувавши це зменшення площі перфорації в трубопроводі 10 виконанням поверхні нижньої стінки 15 увігнутої форми і розташувавши отвори 16 тільки на цій поверхні, що покращує тепер уже ефективність відбору пилу з розвантажувального конвеєра при цій меншій сумарній площі отворів перфорації, за рахунок збільшення площі захоплення потоку пилу з конвеєра (поверхня нижньої стінки 15 є дифузор), що в сукупності підвищує ефективність пилоподавлення при роботі гірничого комбайна. Джерела інформації: 1. Руководство по борьбе с пылью в угольных шахтах. - М.: Недра. - 1979. - С. 64. 2. Авторское свидетельство СССР № 981603, Е 21 С 35/22, Е 21 F 5/00, 1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гірничий комбайн, що містить захисний щит, розвантажувальний конвеєр, пиловловлюючий пристрій, що має основні і перфорований, розміщений над розвантажувальним конвеєром, трубопроводи і повітрозабірник, з'єднані через колектор з відсмоктувальним вентилятором, який відрізняється тим, що перфорований трубопровід пиловловлюючого пристрою гірничого комбайна виконаний в поперечному перерізі прямокутної форми, його нижня стінка має вигляд увігнутої поверхні, а отвори перфорації розташовані на цій стінці. 2 UA 94965 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
