Ацетиленовий реактор

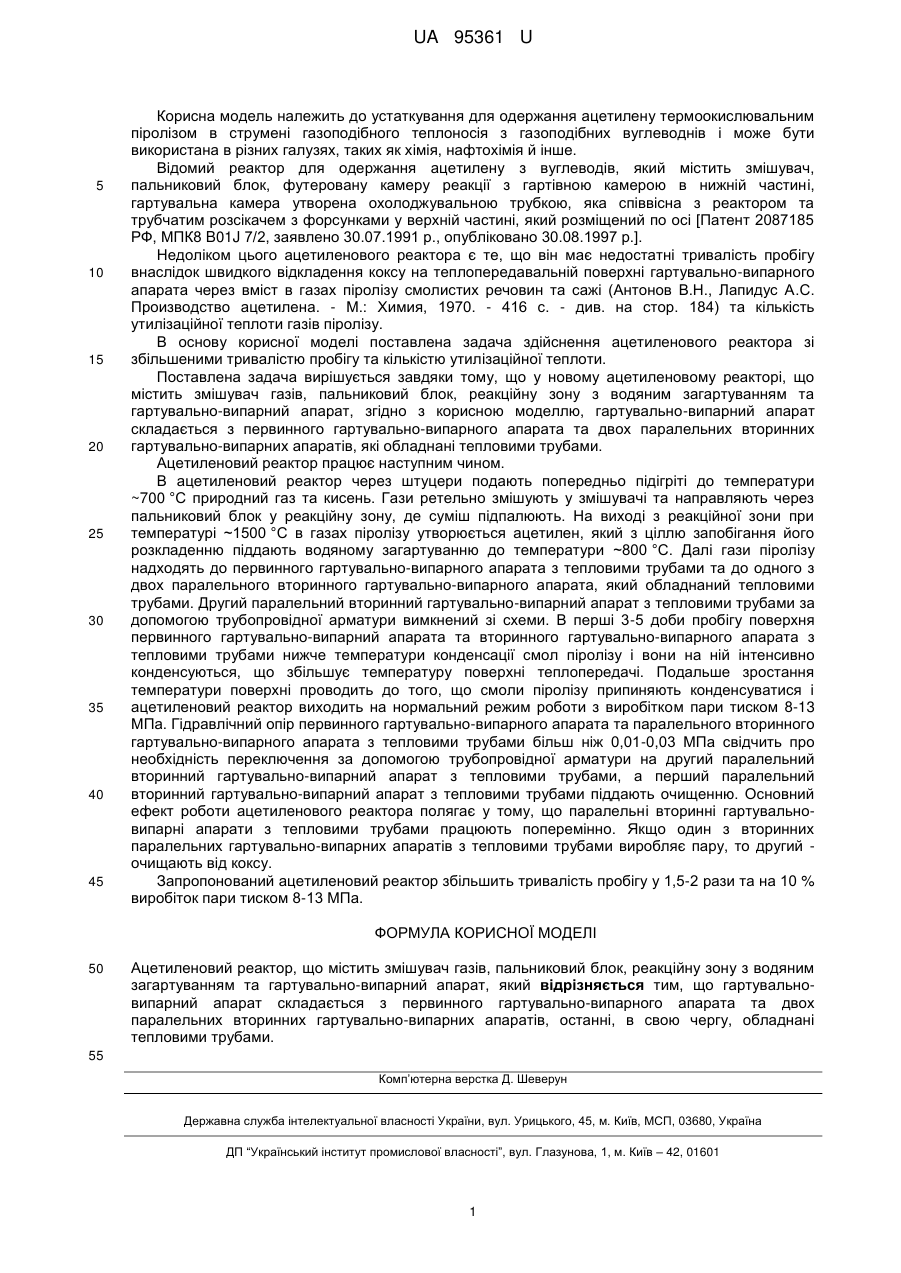

Реферат: Ацетиленовий реактор містить змішувач газів, пальниковий блок, реакційну зону з водяним загартуванням та гартувально-випарний апарат. Гартувально-випарний апарат складається з первинного гартувально-випарного апарата та двох паралельних вторинних гартувальновипарних апаратів, останні, в свою чергу, обладнані тепловими трубами. UA 95361 U (54) АЦЕТИЛЕНОВИЙ РЕАКТОР UA 95361 U UA 95361 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до устаткування для одержання ацетилену термоокислювальним піролізом в струмені газоподібного теплоносія з газоподібних вуглеводнів і може бути використана в різних галузях, таких як хімія, нафтохімія й інше. Відомий реактор для одержання ацетилену з вуглеводів, який містить змішувач, пальниковий блок, футеровану камеру реакції з гартівною камерою в нижній частині, гартувальна камера утворена охолоджувальною трубкою, яка співвісна з реактором та трубчатим розсікачем з форсунками у верхній частині, який розміщений по осі [Патент 2087185 РФ, МПК8 B01J 7/2, заявлено 30.07.1991 р., опубліковано 30.08.1997 р.]. Недоліком цього ацетиленового реактора є те, що він має недостатні тривалість пробігу внаслідок швидкого відкладення коксу на теплопередавальній поверхні гартувально-випарного апарата через вміст в газах піролізу смолистих речовин та сажі (Антонов В.Н., Лапидус А.С. Производство ацетилена. - М.: Химия, 1970. - 416 с. - див. на стор. 184) та кількість утилізаційної теплоти газів піролізу. В основу корисної моделі поставлена задача здійснення ацетиленового реактора зі збільшеними тривалістю пробігу та кількістю утилізаційної теплоти. Поставлена задача вирішується завдяки тому, що у новому ацетиленовому реакторі, що містить змішувач газів, пальниковий блок, реакційну зону з водяним загартуванням та гартувально-випарний апарат, згідно з корисною моделлю, гартувально-випарний апарат складається з первинного гартувально-випарного апарата та двох паралельних вторинних гартувально-випарних апаратів, які обладнані тепловими трубами. Ацетиленовий реактор працює наступним чином. В ацетиленовий реактор через штуцери подають попередньо підігріті до температури ~700 °C природний газ та кисень. Гази ретельно змішують у змішувачі та направляють через пальниковий блок у реакційну зону, де суміш підпалюють. На виході з реакційної зони при температурі ~1500 °C в газах піролізу утворюється ацетилен, який з ціллю запобігання його розкладенню піддають водяному загартуванню до температури ~800 °C. Далі гази піролізу надходять до первинного гартувально-випарного апарата з тепловими трубами та до одного з двох паралельного вторинного гартувально-випарного апарата, який обладнаний тепловими трубами. Другий паралельний вторинний гартувально-випарний апарат з тепловими трубами за допомогою трубопровідної арматури вимкнений зі схеми. В перші 3-5 доби пробігу поверхня первинного гартувально-випарний апарата та вторинного гартувально-випарного апарата з тепловими трубами нижче температури конденсації смол піролізу і вони на ній інтенсивно конденсуються, що збільшує температуру поверхні теплопередачі. Подальше зростання температури поверхні проводить до того, що смоли піролізу припиняють конденсуватися і ацетиленовий реактор виходить на нормальний режим роботи з виробітком пари тиском 8-13 МПа. Гідравлічний опір первинного гартувально-випарного апарата та паралельного вторинного гартувально-випарного апарата з тепловими трубами більш ніж 0,01-0,03 МПа свідчить про необхідність переключення за допомогою трубопровідної арматури на другий паралельний вторинний гартувально-випарний апарат з тепловими трубами, а перший паралельний вторинний гартувально-випарний апарат з тепловими трубами піддають очищенню. Основний ефект роботи ацетиленового реактора полягає у тому, що паралельні вторинні гартувальновипарні апарати з тепловими трубами працюють поперемінно. Якщо один з вторинних паралельних гартувально-випарних апаратів з тепловими трубами виробляє пару, то другий очищають від коксу. Запропонований ацетиленовий реактор збільшить тривалість пробігу у 1,5-2 рази та на 10 % виробіток пари тиском 8-13 МПа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ацетиленовий реактор, що містить змішувач газів, пальниковий блок, реакційну зону з водяним загартуванням та гартувально-випарний апарат, який відрізняється тим, що гартувальновипарний апарат складається з первинного гартувально-випарного апарата та двох паралельних вторинних гартувально-випарних апаратів, останні, в свою чергу, обладнані тепловими трубами. 55 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
