Ежекційна вітрова електростанція димєнка

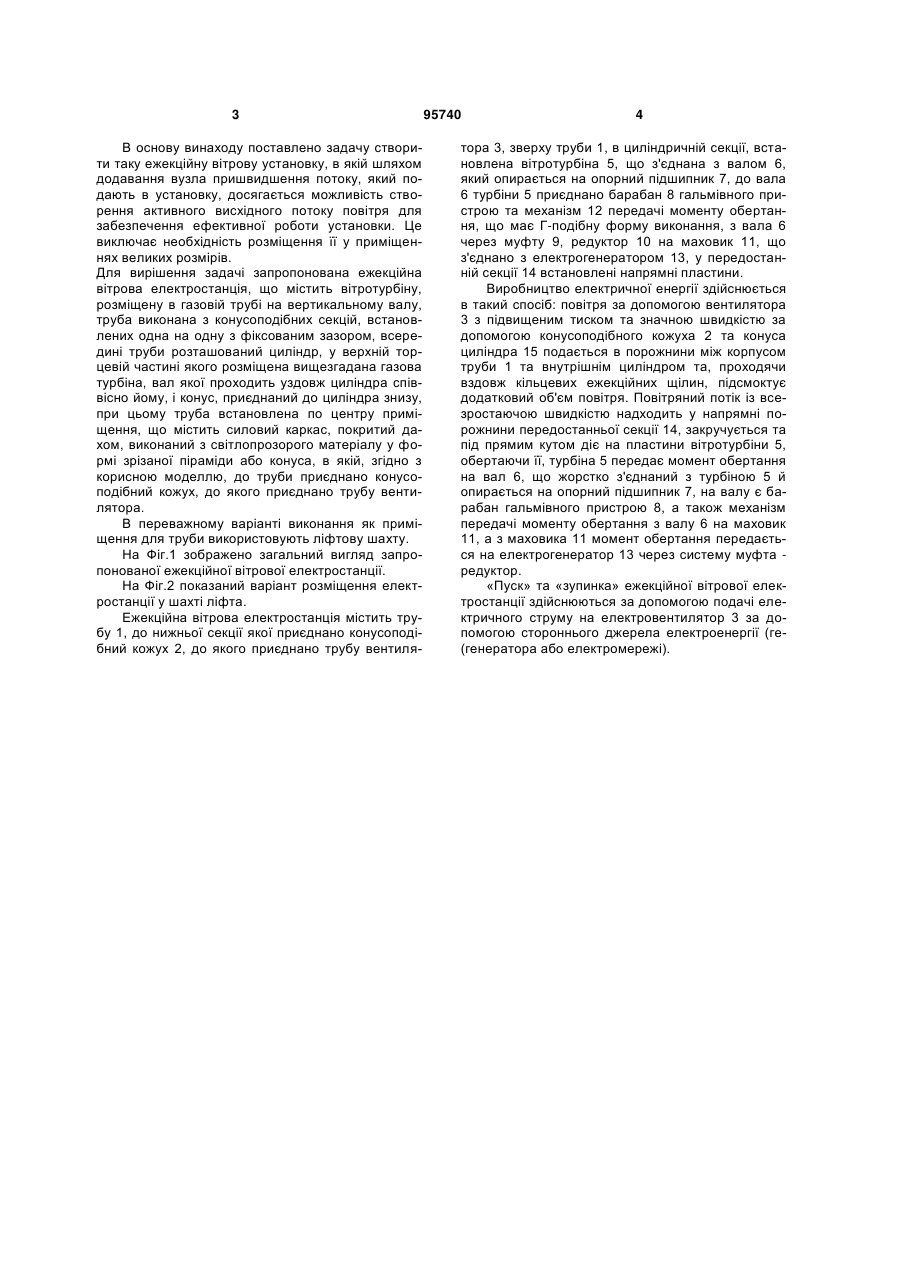

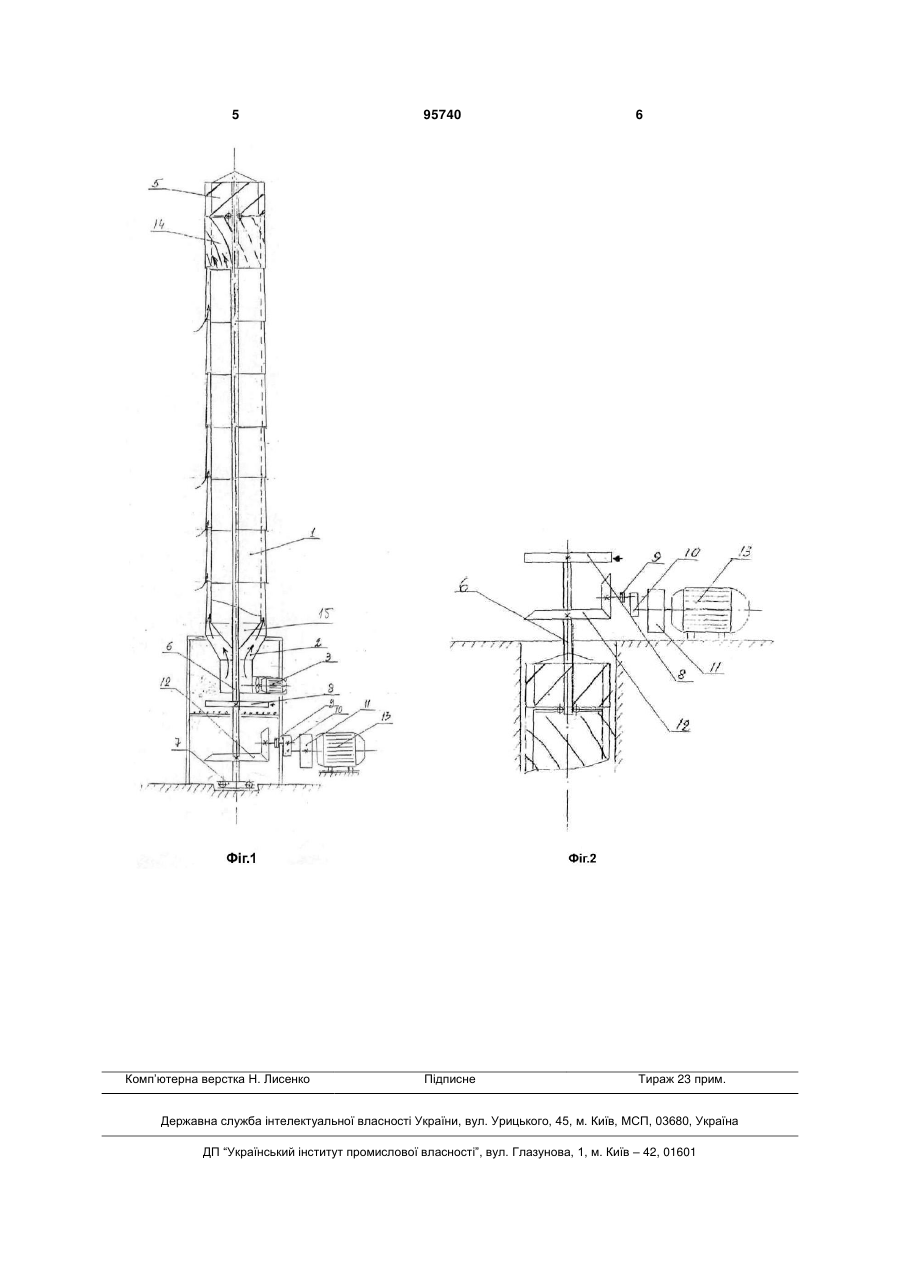

Ежекційна вітрова електростанція, що містить вітротурбіну, розміщену в газовій трубі на верти C2 2 (19) 1 3 В основу винаходу поставлено задачу створити таку ежекційну вітрову установку, в якій шляхом додавання вузла пришвидшення потоку, який подають в установку, досягається можливість створення активного висхідного потоку повітря для забезпечення ефективної роботи установки. Це виключає необхідність розміщення її у приміщеннях великих розмірів. Для вирішення задачі запропонована ежекційна вітрова електростанція, що містить вітротурбіну, розміщену в газовій трубі на вертикальному валу, труба виконана з конусоподібних секцій, встановлених одна на одну з фіксованим зазором, всередині труби розташований циліндр, у верхній торцевій частині якого розміщена вищезгадана газова турбіна, вал якої проходить уздовж циліндра співвісно йому, і конус, приєднаний до циліндра знизу, при цьому труба встановлена по центру приміщення, що містить силовий каркас, покритий дахом, виконаний з світлопрозорого матеріалу у формі зрізаної піраміди або конуса, в якій, згідно з корисною моделлю, до труби приєднано конусоподібний кожух, до якого приєднано трубу вентилятора. В переважному варіанті виконання як приміщення для труби використовують ліфтову шахту. На Фіг.1 зображено загальний вигляд запропонованої ежекційної вітрової електростанції. На Фіг.2 показаний варіант розміщення електростанції у шахті ліфта. Ежекційна вітрова електростанція містить трубу 1, до нижньої секції якої приєднано конусоподібний кожух 2, до якого приєднано трубу вентиля 95740 4 тора 3, зверху труби 1, в циліндричній секції, встановлена вітротурбіна 5, що з'єднана з валом 6, який опирається на опорний підшипник 7, до вала 6 турбіни 5 приєднано барабан 8 гальмівного пристрою та механізм 12 передачі моменту обертання, що має Г-подібну форму виконання, з вала 6 через муфту 9, редуктор 10 на маховик 11, що з'єднано з електрогенератором 13, у передостанній секції 14 встановлені напрямні пластини. Виробництво електричної енергії здійснюється в такий спосіб: повітря за допомогою вентилятора 3 з підвищеним тиском та значною швидкістю за допомогою конусоподібного кожуха 2 та конуса циліндра 15 подається в порожнини між корпусом труби 1 та внутрішнім циліндром та, проходячи вздовж кільцевих ежекційних щілин, підсмоктує додатковий об'єм повітря. Повітряний потік із всезростаючою швидкістю надходить у напрямні порожнини передостанньої секції 14, закручується та під прямим кутом діє на пластини вітротурбіни 5, обертаючи її, турбіна 5 передає момент обертання на вал 6, що жорстко з'єднаний з турбіною 5 й опирається на опорний підшипник 7, на валу є барабан гальмівного пристрою 8, а також механізм передачі моменту обертання з валу 6 на маховик 11, а з маховика 11 момент обертання передається на електрогенератор 13 через систему муфта редуктор. «Пуск» та «зупинка» ежекційної вітрової електростанції здійснюються за допомогою подачі електричного струму на електровентилятор 3 за допомогою стороннього джерела електроенергії (ге(генератора або електромережі). 5 Комп’ютерна верстка Н. Лисенко 95740 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
