Термоелектроанемометр синхронного вимірювання в багатьох точках потоків (варіанти)

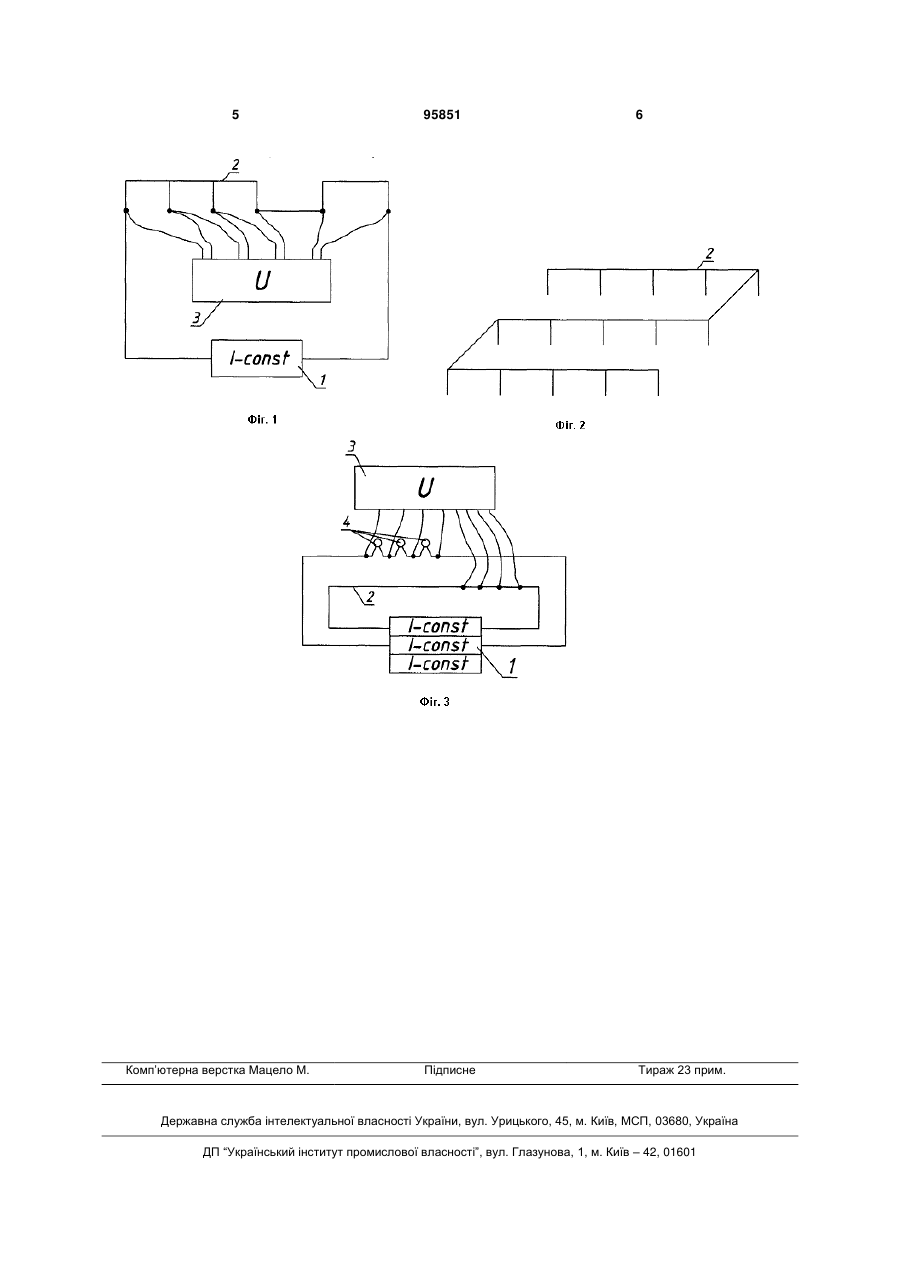

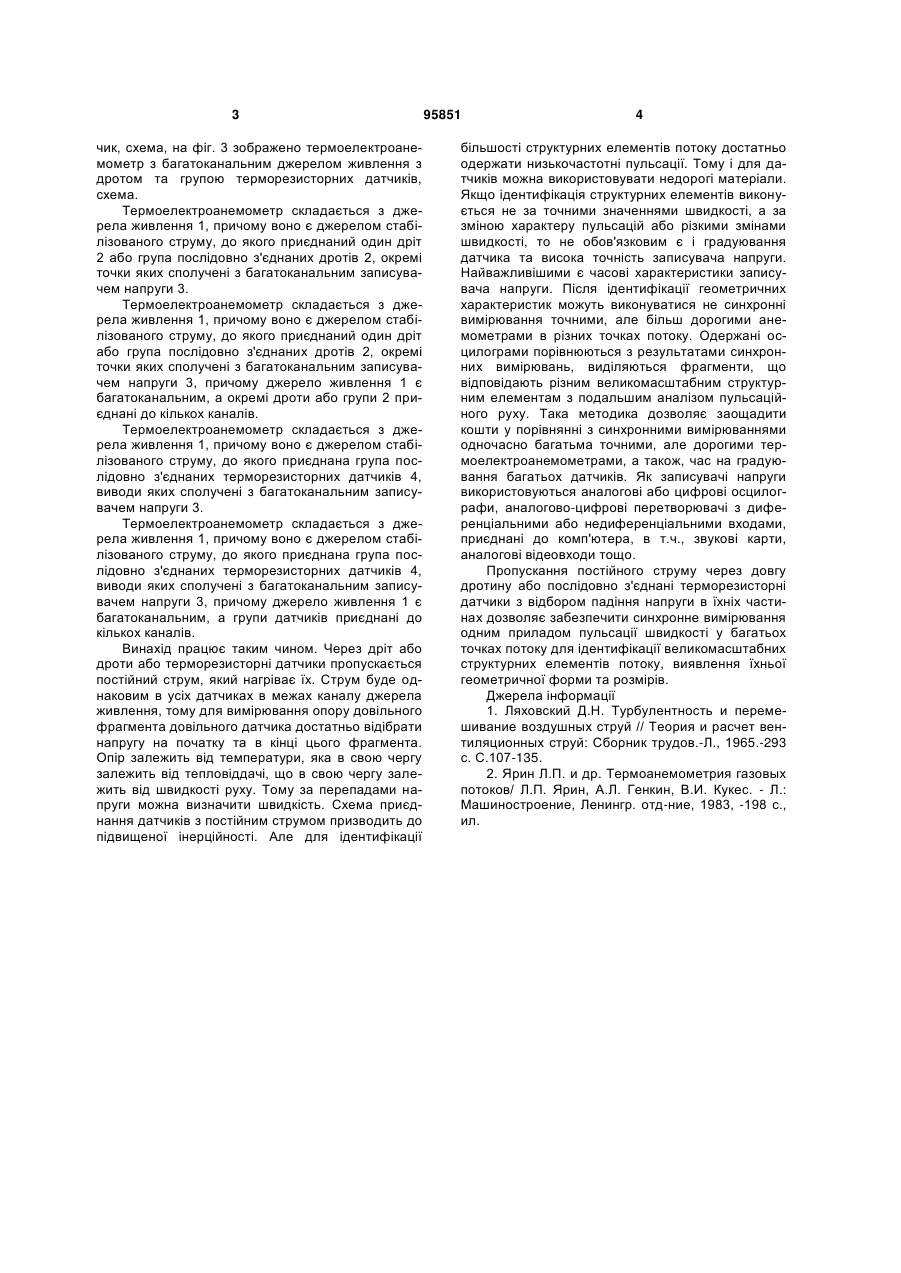

1. Термоелектроанемометр, до складу якого входить джерело живлення стабілізованого струму з приєднаним до нього дротяним датчиком, який відрізняється тим, що додатково має бага C2 2 (19) 1 3 чик, схема, на фіг. 3 зображено термоелектроанемометр з багатоканальним джерелом живлення з дротом та групою терморезисторних датчиків, схема. Термоелектроанемометр складається з джерела живлення 1, причому воно є джерелом стабілізованого струму, до якого приєднаний один дріт 2 або група послідовно з'єднаних дротів 2, окремі точки яких сполучені з багатоканальним записувачем напруги 3. Термоелектроанемометр складається з джерела живлення 1, причому воно є джерелом стабілізованого струму, до якого приєднаний один дріт або група послідовно з'єднаних дротів 2, окремі точки яких сполучені з багатоканальним записувачем напруги 3, причому джерело живлення 1 є багатоканальним, а окремі дроти або групи 2 приєднані до кількох каналів. Термоелектроанемометр складається з джерела живлення 1, причому воно є джерелом стабілізованого струму, до якого приєднана група послідовно з'єднаних терморезисторних датчиків 4, виводи яких сполучені з багатоканальним записувачем напруги 3. Термоелектроанемометр складається з джерела живлення 1, причому воно є джерелом стабілізованого струму, до якого приєднана група послідовно з'єднаних терморезисторних датчиків 4, виводи яких сполучені з багатоканальним записувачем напруги 3, причому джерело живлення 1 є багатоканальним, а групи датчиків приєднані до кількох каналів. Винахід працює таким чином. Через дріт або дроти або терморезисторні датчики пропускається постійний струм, який нагріває їх. Струм буде однаковим в усіх датчиках в межах каналу джерела живлення, тому для вимірювання опору довільного фрагмента довільного датчика достатньо відібрати напругу на початку та в кінці цього фрагмента. Опір залежить від температури, яка в свою чергу залежить від тепловіддачі, що в свою чергу залежить від швидкості руху. Тому за перепадами напруги можна визначити швидкість. Схема приєднання датчиків з постійним струмом призводить до підвищеної інерційності. Але для ідентифікації 95851 4 більшості структурних елементів потоку достатньо одержати низькочастотні пульсації. Тому і для датчиків можна використовувати недорогі матеріали. Якщо ідентифікація структурних елементів виконується не за точними значеннями швидкості, а за зміною характеру пульсацій або різкими змінами швидкості, то не обов'язковим є і градуювання датчика та висока точність записувача напруги. Найважливішими є часові характеристики записувача напруги. Після ідентифікації геометричних характеристик можуть виконуватися не синхронні вимірювання точними, але більш дорогими анемометрами в різних точках потоку. Одержані осцилограми порівнюються з результатами синхронних вимірювань, виділяються фрагменти, що відповідають різним великомасштабним структурним елементам з подальшим аналізом пульсаційного руху. Така методика дозволяє заощадити кошти у порівнянні з синхронними вимірюваннями одночасно багатьма точними, але дорогими термоелектроанемометрами, а також, час на градуювання багатьох датчиків. Як записувачі напруги використовуються аналогові або цифрові осцилографи, аналогово-цифрові перетворювачі з диференціальними або недиференціальними входами, приєднані до комп'ютера, в т.ч., звукові карти, аналогові відеовходи тощо. Пропускання постійного струму через довгу дротину або послідовно з'єднані терморезисторні датчики з відбором падіння напруги в їхніх частинах дозволяє забезпечити синхронне вимірювання одним приладом пульсації швидкості у багатьох точках потоку для ідентифікації великомасштабних структурних елементів потоку, виявлення їхньої геометричної форми та розмірів. Джерела інформації 1. Ляховский Д.Н. Турбулентность и перемешивание воздушных струй // Теория и расчет вентиляционных струй: Сборник трудов.-Л., 1965.-293 с. С.107-135. 2. Ярин Л.П. и др. Термоанемометрия газовых потоков/ Л.П. Ярин, А.Л. Генкин, В.И. Кукес. - Л.: Машиностроение, Ленингр. отд-ние, 1983, -198 с., ил. 5 Комп’ютерна верстка Мацело М. 95851 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
