Об’ємна логічна головоломка

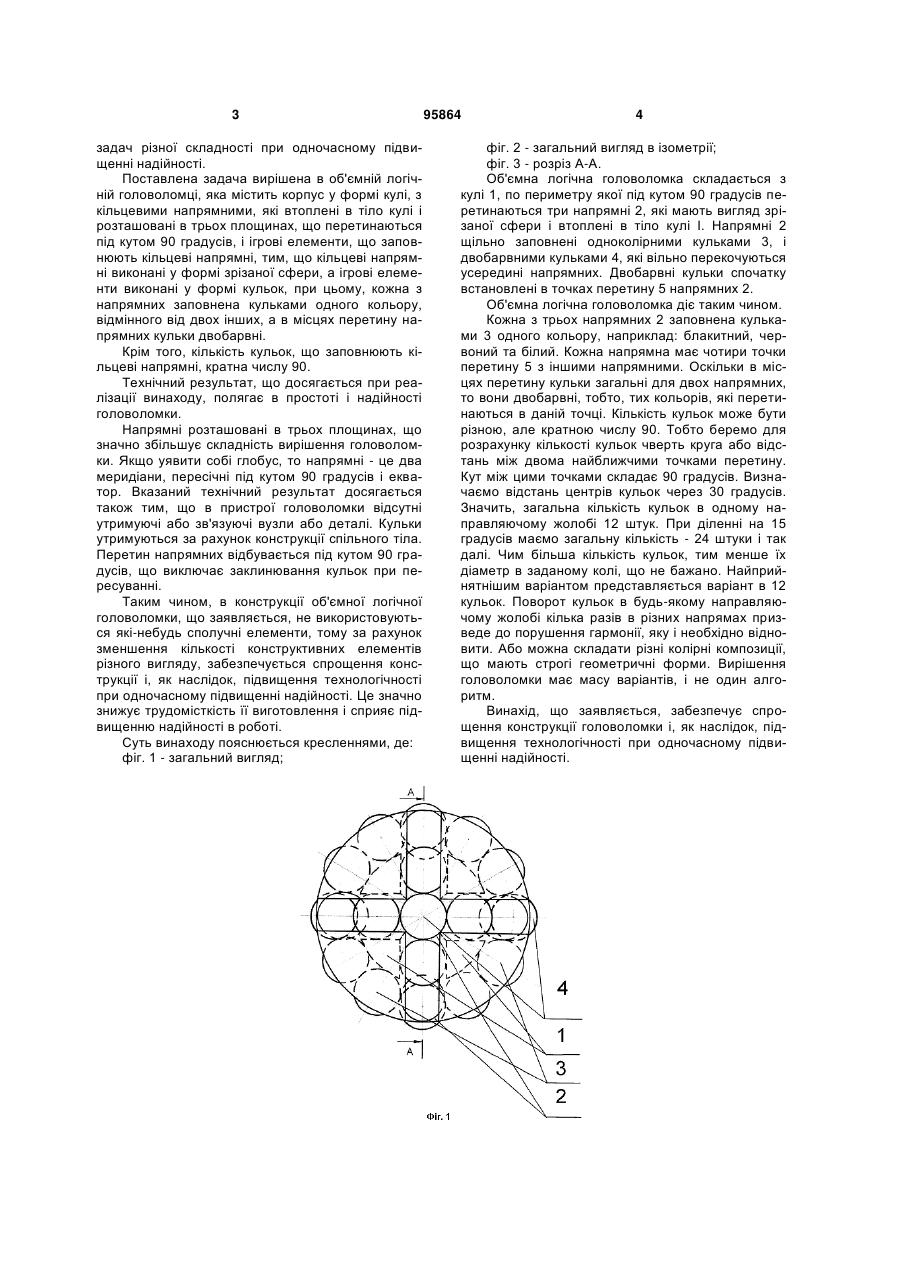

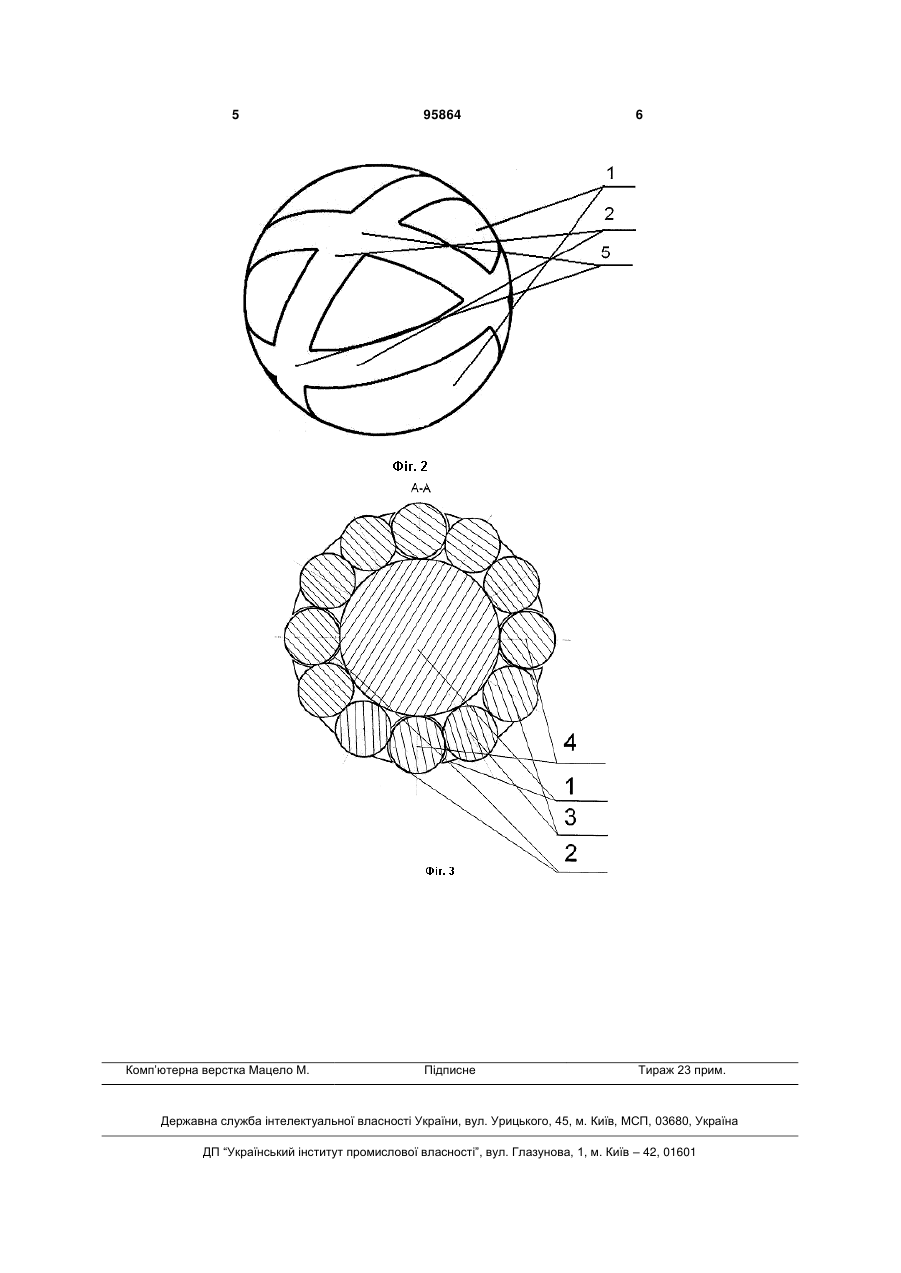

1. Об'ємна логічна головоломка, яка містить корпус у формі кулі, з кільцевими напрямними, які 3 задач різної складності при одночасному підвищенні надійності. Поставлена задача вирішена в об'ємній логічній головоломці, яка містить корпус у формі кулі, з кільцевими напрямними, які втоплені в тіло кулі і розташовані в трьох площинах, що перетинаються під кутом 90 градусів, і ігрові елементи, що заповнюють кільцеві напрямні, тим, що кільцеві напрямні виконані у формі зрізаної сфери, а ігрові елементи виконані у формі кульок, при цьому, кожна з напрямних заповнена кульками одного кольору, відмінного від двох інших, а в місцях перетину напрямних кульки двобарвні. Крім того, кількість кульок, що заповнюють кільцеві напрямні, кратна числу 90. Технічний результат, що досягається при реалізації винаходу, полягає в простоті і надійності головоломки. Напрямні розташовані в трьох площинах, що значно збільшує складність вирішення головоломки. Якщо уявити собі глобус, то напрямні - це два меридіани, пересічні під кутом 90 градусів і екватор. Вказаний технічний результат досягається також тим, що в пристрої головоломки відсутні утримуючі або зв'язуючі вузли або деталі. Кульки утримуються за рахунок конструкції спільного тіла. Перетин напрямних відбувається під кутом 90 градусів, що виключає заклинювання кульок при пересуванні. Таким чином, в конструкції об'ємної логічної головоломки, що заявляється, не використовуються які-небудь сполучні елементи, тому за рахунок зменшення кількості конструктивних елементів різного вигляду, забезпечується спрощення конструкції і, як наслідок, підвищення технологічності при одночасному підвищенні надійності. Це значно знижує трудомісткість її виготовлення і сприяє підвищенню надійності в роботі. Суть винаходу пояснюється кресленнями, де: фіг. 1 - загальний вигляд; 95864 4 фіг. 2 - загальний вигляд в ізометрії; фіг. 3 - розріз А-А. Об'ємна логічна головоломка складається з кулі 1, по периметру якої під кутом 90 градусів перетинаються три напрямні 2, які мають вигляд зрізаної сфери і втоплені в тіло кулі І. Напрямні 2 щільно заповнені одноколірними кульками 3, і двобарвними кульками 4, які вільно перекочуються усередині напрямних. Двобарвні кульки спочатку встановлені в точках перетину 5 напрямних 2. Об'ємна логічна головоломка діє таким чином. Кожна з трьох напрямних 2 заповнена кульками 3 одного кольору, наприклад: блакитний, червоний та білий. Кожна напрямна має чотири точки перетину 5 з іншими напрямними. Оскільки в місцях перетину кульки загальні для двох напрямних, то вони двобарвні, тобто, тих кольорів, які перетинаються в даній точці. Кількість кульок може бути різною, але кратною числу 90. Тобто беремо для розрахунку кількості кульок чверть круга або відстань між двома найближчими точками перетину. Кут між цими точками складає 90 градусів. Визначаємо відстань центрів кульок через 30 градусів. Значить, загальна кількість кульок в одному направляючому жолобі 12 штук. При діленні на 15 градусів маємо загальну кількість - 24 штуки і так далі. Чим більша кількість кульок, тим менше їх діаметр в заданому колі, що не бажано. Найприйнятнішим варіантом представляється варіант в 12 кульок. Поворот кульок в будь-якому направляючому жолобі кілька разів в різних напрямах призведе до порушення гармонії, яку і необхідно відновити. Або можна складати різні колірні композиції, що мають строгі геометричні форми. Вирішення головоломки має масу варіантів, і не один алгоритм. Винахід, що заявляється, забезпечує спрощення конструкції головоломки і, як наслідок, підвищення технологічності при одночасному підвищенні надійності. 5 Комп’ютерна верстка Мацело М. 95864 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
