Пристрій для обробки та очистки рідкого продукту

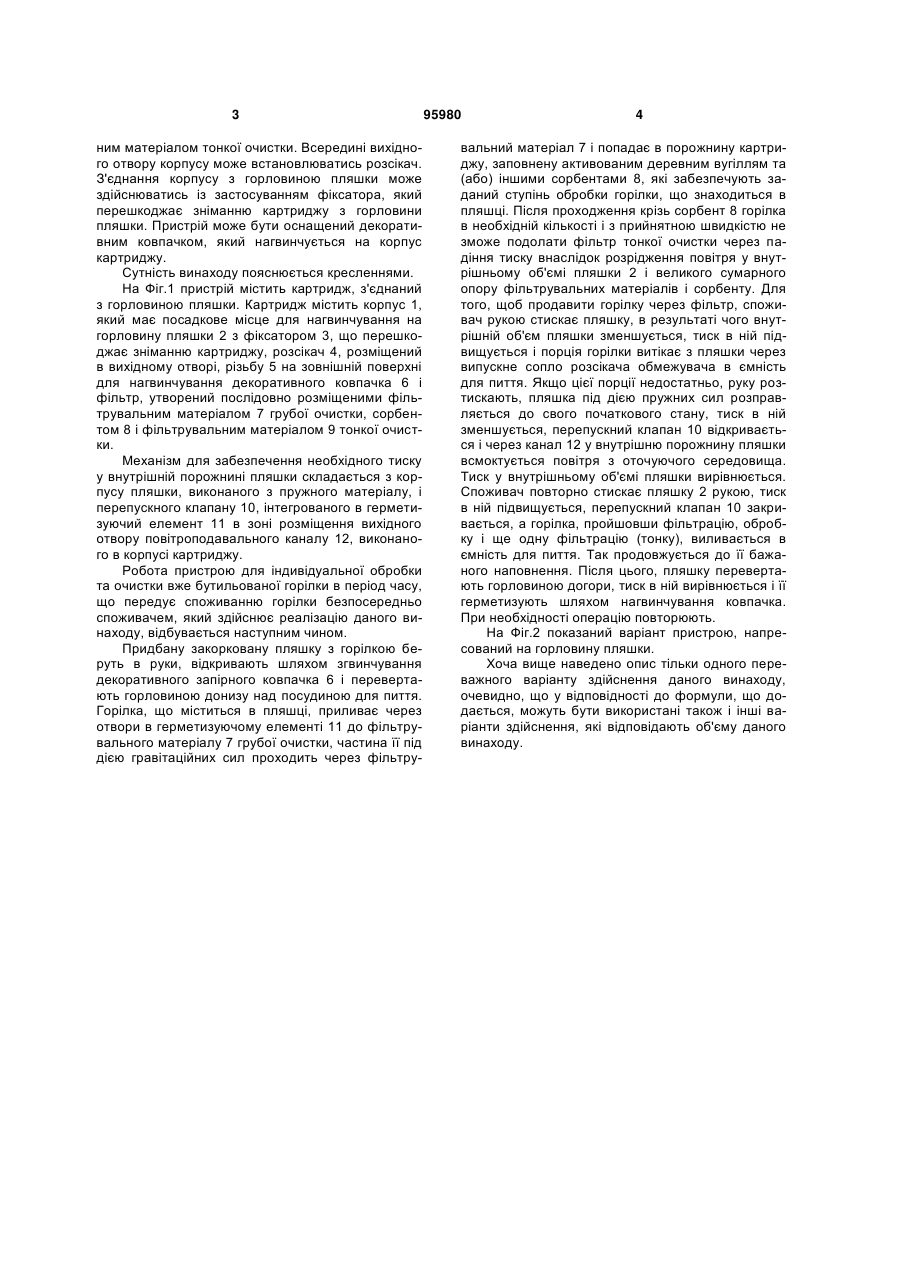

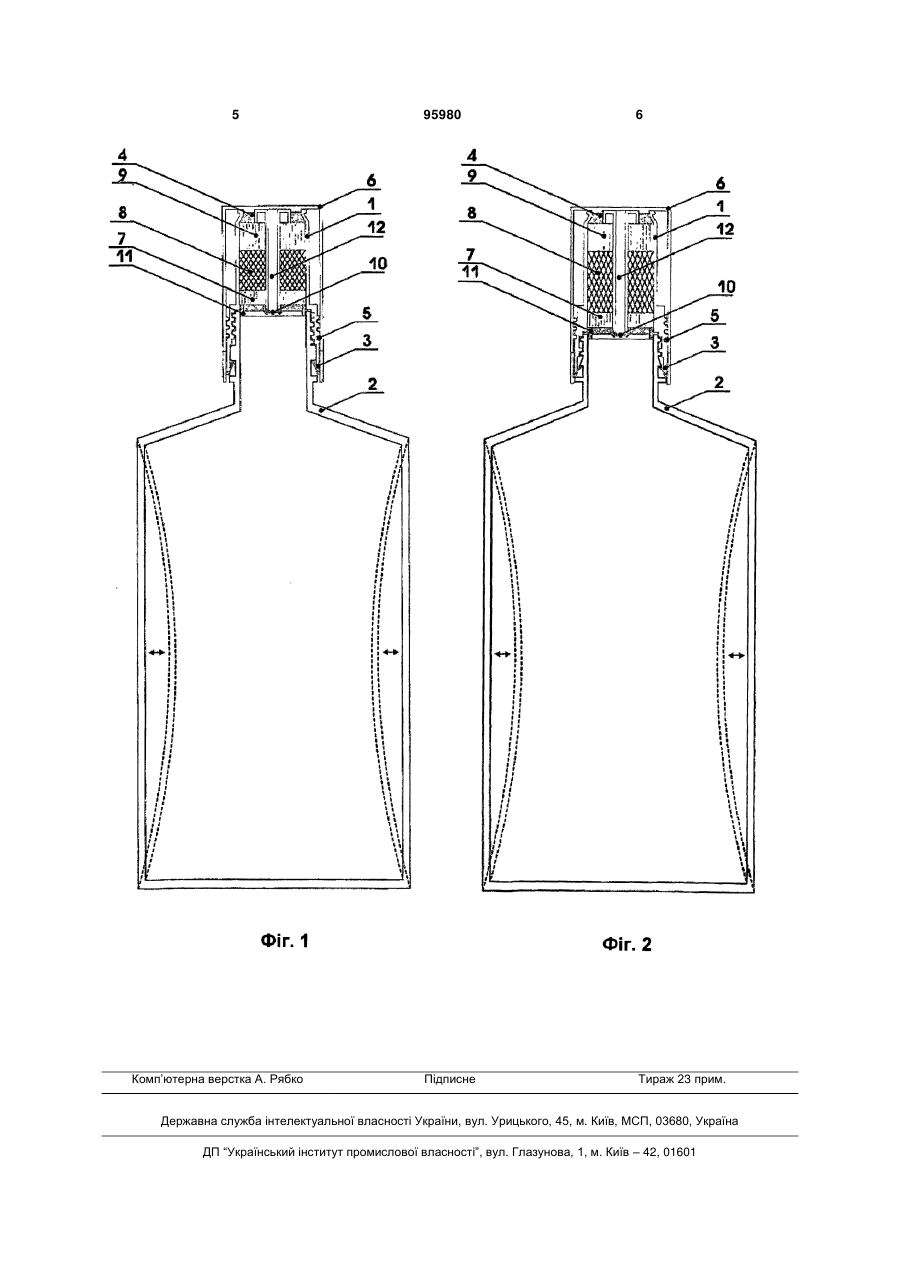

1. Пристрій для обробки та очистки рідкого продукту, який містить картридж, який складається зі з'єднуваного з горловиною здатної пружно деформуватись пляшки корпусу і розміщеного в ньому фільтра, і канал з перепускним клапаном, який відрізняється тим, що фільтр закріплений на внутрішній поверхні корпусу, а перепускний клапан, C2 2 (19) 1 3 ним матеріалом тонкої очистки. Всередині вихідного отвору корпусу може встановлюватись розсікач. З'єднання корпусу з горловиною пляшки може здійснюватись із застосуванням фіксатора, який перешкоджає зніманню картриджу з горловини пляшки. Пристрій може бути оснащений декоративним ковпачком, який нагвинчується на корпус картриджу. Сутність винаходу пояснюється кресленнями. На Фіг.1 пристрій містить картридж, з'єднаний з горловиною пляшки. Картридж містить корпус 1, який має посадкове місце для нагвинчування на горловину пляшки 2 з фіксатором 3, що перешкоджає зніманню картриджу, розсікач 4, розміщений в вихідному отворі, різьбу 5 на зовнішній поверхні для нагвинчування декоративного ковпачка 6 і фільтр, утворений послідовно розміщеними фільтрувальним матеріалом 7 грубої очистки, сорбентом 8 і фільтрувальним матеріалом 9 тонкої очистки. Механізм для забезпечення необхідного тиску у внутрішній порожнині пляшки складається з корпусу пляшки, виконаного з пружного матеріалу, і перепускного клапану 10, інтегрованого в герметизуючий елемент 11 в зоні розміщення вихідного отвору повітроподавального каналу 12, виконаного в корпусі картриджу. Робота пристрою для індивідуальної обробки та очистки вже бутильованої горілки в період часу, що передує споживанню горілки безпосередньо споживачем, який здійснює реалізацію даного винаходу, відбувається наступним чином. Придбану закорковану пляшку з горілкою беруть в руки, відкривають шляхом згвинчування декоративного запірного ковпачка 6 і перевертають горловиною донизу над посудиною для пиття. Горілка, що міститься в пляшці, приливає через отвори в герметизуючому елементі 11 до фільтрувального матеріалу 7 грубої очистки, частина її під дією гравітаційних сил проходить через фільтру 95980 4 вальний матеріал 7 і попадає в порожнину картриджу, заповнену активованим деревним вугіллям та (або) іншими сорбентами 8, які забезпечують заданий ступінь обробки горілки, що знаходиться в пляшці. Після проходження крізь сорбент 8 горілка в необхідній кількості і з прийнятною швидкістю не зможе подолати фільтр тонкої очистки через падіння тиску внаслідок розрідження повітря у внутрішньому об'ємі пляшки 2 і великого сумарного опору фільтрувальних матеріалів і сорбенту. Для того, щоб продавити горілку через фільтр, споживач рукою стискає пляшку, в результаті чого внутрішній об'єм пляшки зменшується, тиск в ній підвищується і порція горілки витікає з пляшки через випускне сопло розсікача обмежувача в ємність для пиття. Якщо цієї порції недостатньо, руку розтискають, пляшка під дією пружних сил розправляється до свого початкового стану, тиск в ній зменшується, перепускний клапан 10 відкривається і через канал 12 у внутрішню порожнину пляшки всмоктується повітря з оточуючого середовища. Тиск у внутрішньому об'ємі пляшки вирівнюється. Споживач повторно стискає пляшку 2 рукою, тиск в ній підвищується, перепускний клапан 10 закривається, а горілка, пройшовши фільтрацію, обробку і ще одну фільтрацію (тонку), виливається в ємність для пиття. Так продовжується до її бажаного наповнення. Після цього, пляшку перевертають горловиною догори, тиск в ній вирівнюється і її герметизують шляхом нагвинчування ковпачка. При необхідності операцію повторюють. На Фіг.2 показаний варіант пристрою, напресований на горловину пляшки. Хоча вище наведено опис тільки одного переважного варіанту здійснення даного винаходу, очевидно, що у відповідності до формули, що додається, можуть бути використані також і інші варіанти здійснення, які відповідають об'єму даного винаходу. 5 Комп’ютерна верстка А. Рябко 95980 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
