Дискове ґрунтообробне знаряддя

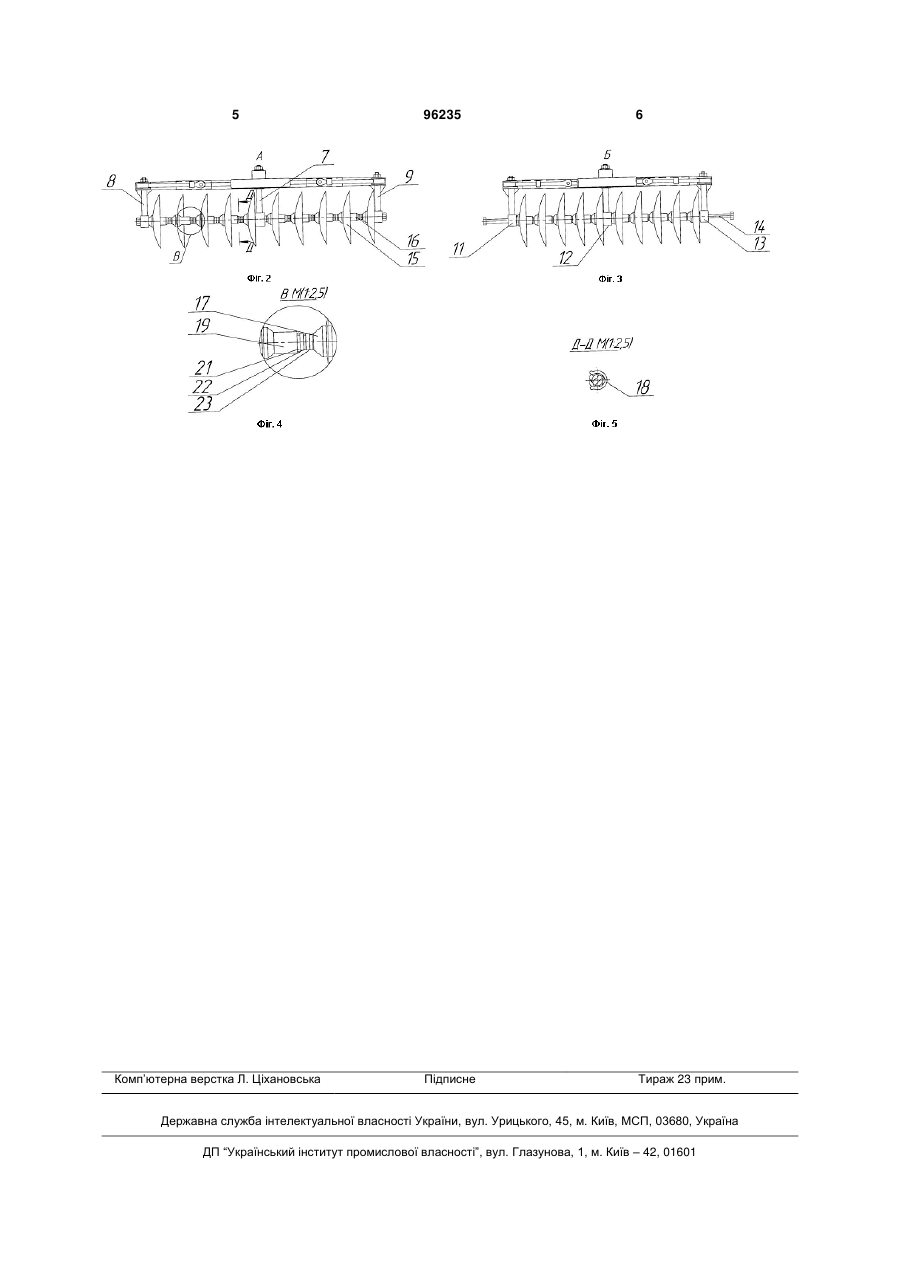

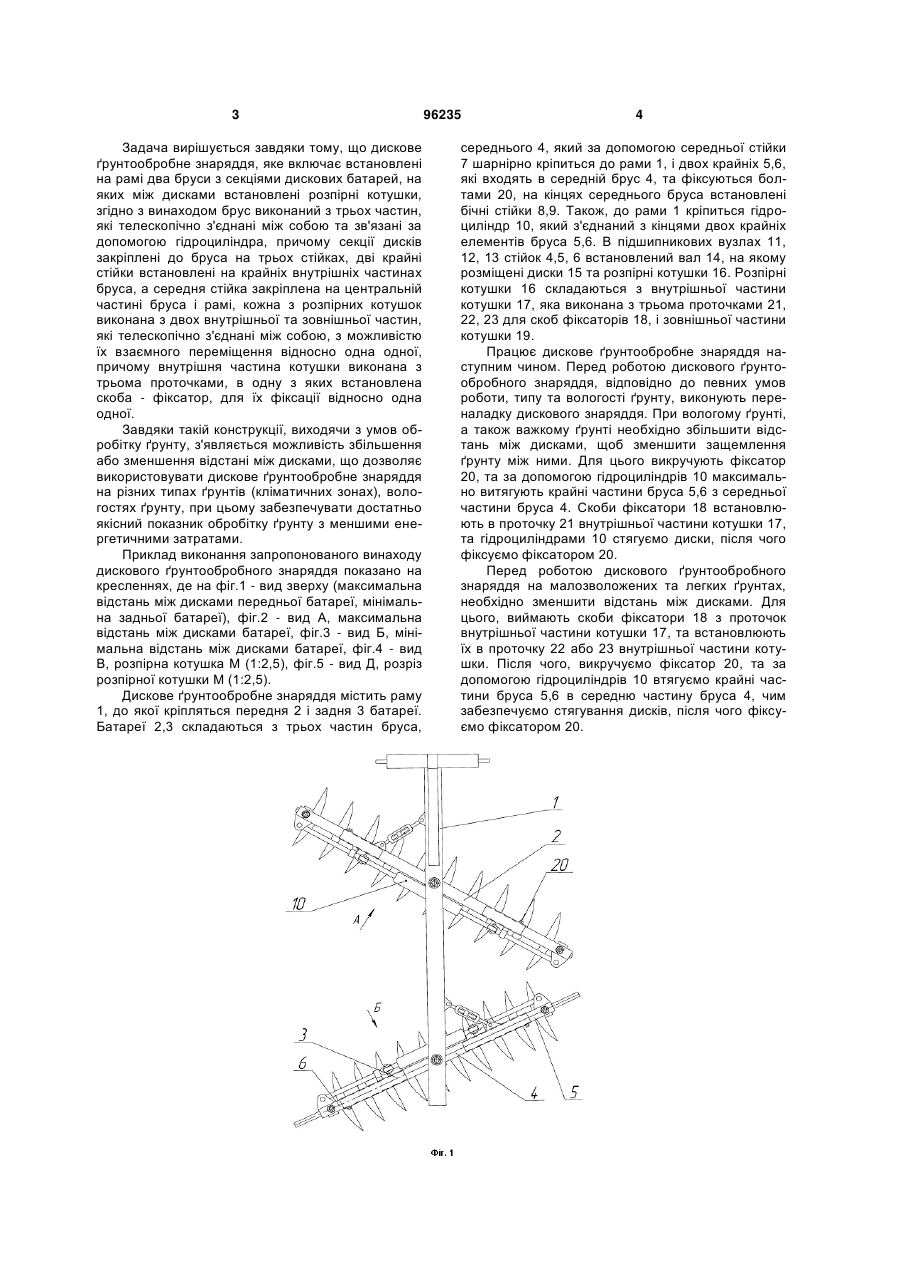

Дискове ґрунтообробне знаряддя, яке включає встановлені на рамі два бруси з секціями дискових батарей, на яких між дисками встановлені розпірні котушки, яке відрізняється тим, що брус виконаний з трьох частин, які телескопічно з'єднані між собою та зв'язані за допомогою гідроциліндра, причому секції дисків закріплені до бруса на трьох стійках, дві крайні стійки встановлені на крайніх внутрішніх частинах бруса, а середня стійка закріплена на центральній частині бруса і рамі, при цьому кожна з розпірних котушок виконана з двох частин - внутрішньої та зовнішньої, які телескопічно з'єднані між собою, з можливістю їх взаємного переміщення одна відносно одної, причому внутрішня частина котушки виконана з трьома проточками, в одну з яких встановлена скоба - фіксатор для їх фіксації одна відносно одної. UA (21) a201011308 (22) 22.09.2010 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ДУДАК СЕРГІЙ МИКОЛАЙОВИЧ, ВОЛЬСЬКИЙ ВОЛОДИМИР АНАТОЛІЙОВИЧ, ПОЛЬОВИЙ БОГДАН ПАВЛОВИЧ, ГОВОРОВ ОЛЕКСАНДР ФЕДОРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) US 4607706 A, 26.08.1986 US 4275791 A, 30.06.1981 US 4016935 A, 12.04.1977 US 3637028 A, 25.01.1972 US 3643743 A, 22.02.1972 US 3455399 A, 15.07.1969 US 2660014 A, 24.11.1953 US 2324064 A, 13.07.1943 US 2248069 A, 08.07.1941 UA 18862 U, 15.11.2006 C2 2 (19) 1 3 Задача вирішується завдяки тому, що дискове ґрунтообробне знаряддя, яке включає встановлені на рамі два бруси з секціями дискових батарей, на яких між дисками встановлені розпірні котушки, згідно з винаходом брус виконаний з трьох частин, які телескопічно з'єднані між собою та зв'язані за допомогою гідроциліндра, причому секції дисків закріплені до бруса на трьох стійках, дві крайні стійки встановлені на крайніх внутрішніх частинах бруса, а середня стійка закріплена на центральній частині бруса і рамі, кожна з розпірних котушок виконана з двох внутрішньої та зовнішньої частин, які телескопічно з'єднані між собою, з можливістю їх взаємного переміщення відносно одна одної, причому внутрішня частина котушки виконана з трьома проточками, в одну з яких встановлена скоба - фіксатор, для їх фіксації відносно одна одної. Завдяки такій конструкції, виходячи з умов обробітку ґрунту, з'являється можливість збільшення або зменшення відстані між дисками, що дозволяє використовувати дискове ґрунтообробне знаряддя на різних типах ґрунтів (кліматичних зонах), вологостях ґрунту, при цьому забезпечувати достатньо якісний показник обробітку ґрунту з меншими енергетичними затратами. Приклад виконання запропонованого винаходу дискового ґрунтообробного знаряддя показано на кресленнях, де на фіг.1 - вид зверху (максимальна відстань між дисками передньої батареї, мінімальна задньої батареї), фіг.2 - вид А, максимальна відстань між дисками батареї, фіг.3 - вид Б, мінімальна відстань між дисками батареї, фіг.4 - вид В, розпірна котушка М (1:2,5), фіг.5 - вид Д, розріз розпірної котушки М (1:2,5). Дискове ґрунтообробне знаряддя містить раму 1, до якої кріпляться передня 2 і задня 3 батареї. Батареї 2,3 складаються з трьох частин бруса, 96235 4 середнього 4, який за допомогою середньої стійки 7 шарнірно кріпиться до рами 1, і двох крайніх 5,6, які входять в середній брус 4, та фіксуються болтами 20, на кінцях середнього бруса встановлені бічні стійки 8,9. Також, до рами 1 кріпиться гідроциліндр 10, який з'єднаний з кінцями двох крайніх елементів бруса 5,6. В підшипникових вузлах 11, 12, 13 стійок 4,5, 6 встановлений вал 14, на якому розміщені диски 15 та розпірні котушки 16. Розпірні котушки 16 складаються з внутрішньої частини котушки 17, яка виконана з трьома проточками 21, 22, 23 для скоб фіксаторів 18, і зовнішньої частини котушки 19. Працює дискове ґрунтообробне знаряддя наступним чином. Перед роботою дискового ґрунтообробного знаряддя, відповідно до певних умов роботи, типу та вологості ґрунту, виконують переналадку дискового знаряддя. При вологому ґрунті, а також важкому ґрунті необхідно збільшити відстань між дисками, щоб зменшити защемлення ґрунту між ними. Для цього викручують фіксатор 20, та за допомогою гідроциліндрів 10 максимально витягують крайні частини бруса 5,6 з середньої частини бруса 4. Скоби фіксатори 18 встановлюють в проточку 21 внутрішньої частини котушки 17, та гідроциліндрами 10 стягуємо диски, після чого фіксуємо фіксатором 20. Перед роботою дискового ґрунтообробного знаряддя на малозволожених та легких ґрунтах, необхідно зменшити відстань між дисками. Для цього, виймають скоби фіксатори 18 з проточок внутрішньої частини котушки 17, та встановлюють їх в проточку 22 або 23 внутрішньої частини котушки. Після чого, викручуємо фіксатор 20, та за допомогою гідроциліндрів 10 втягуємо крайні частини бруса 5,6 в середню частину бруса 4, чим забезпечуємо стягування дисків, після чого фіксуємо фіксатором 20. 5 Комп’ютерна верстка Л. Ціхановська 96235 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
