Пристрій для виготовлення підковоподібних пружин

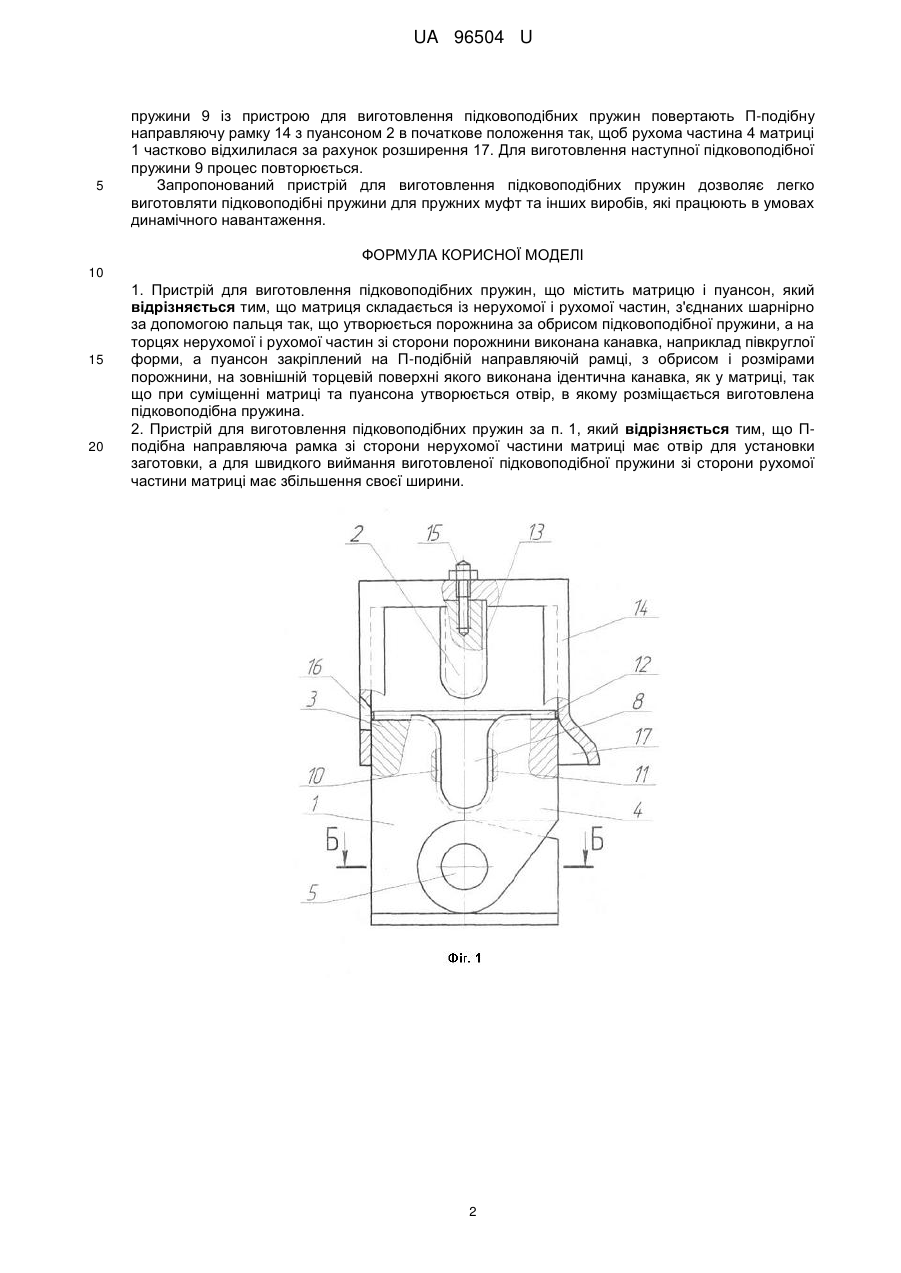

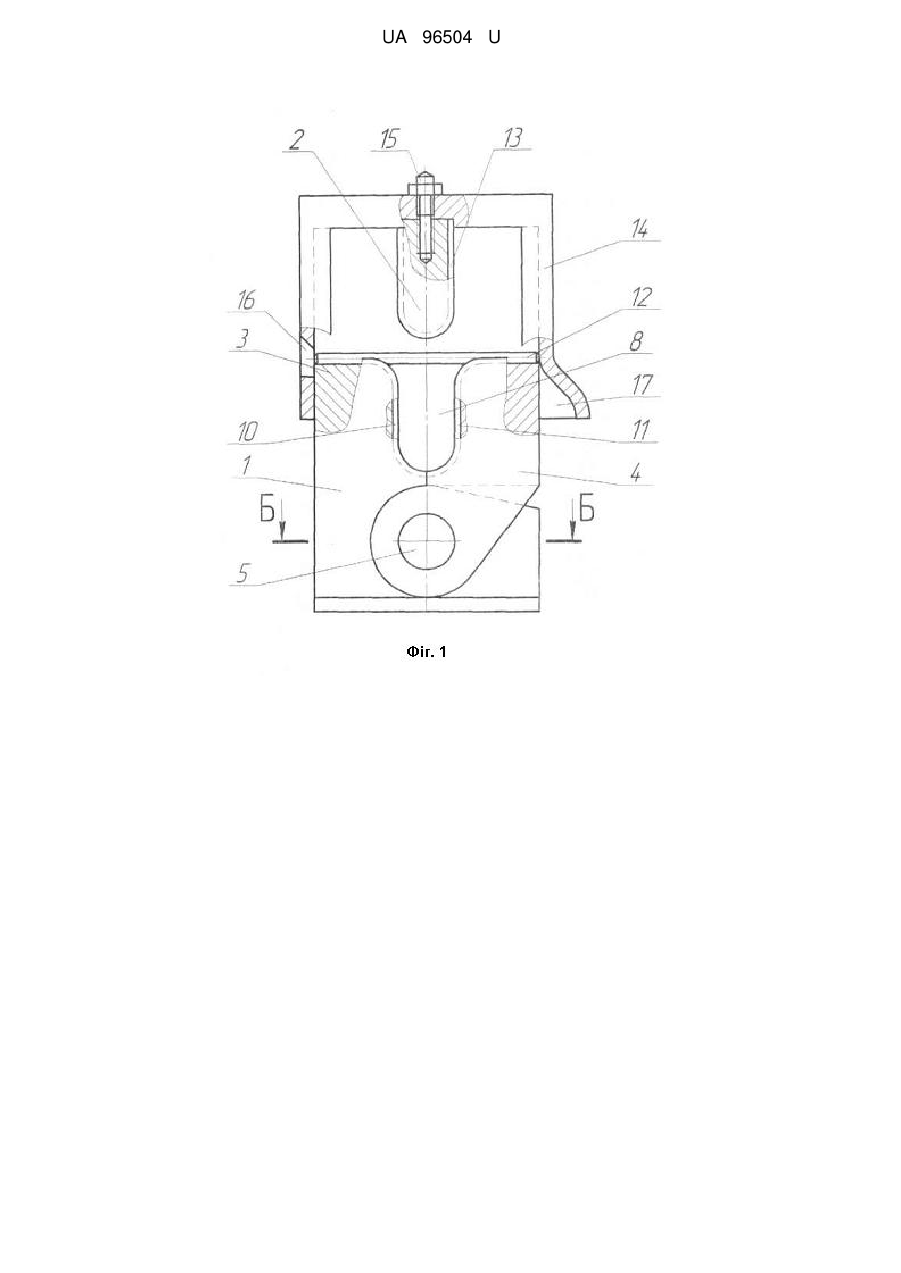

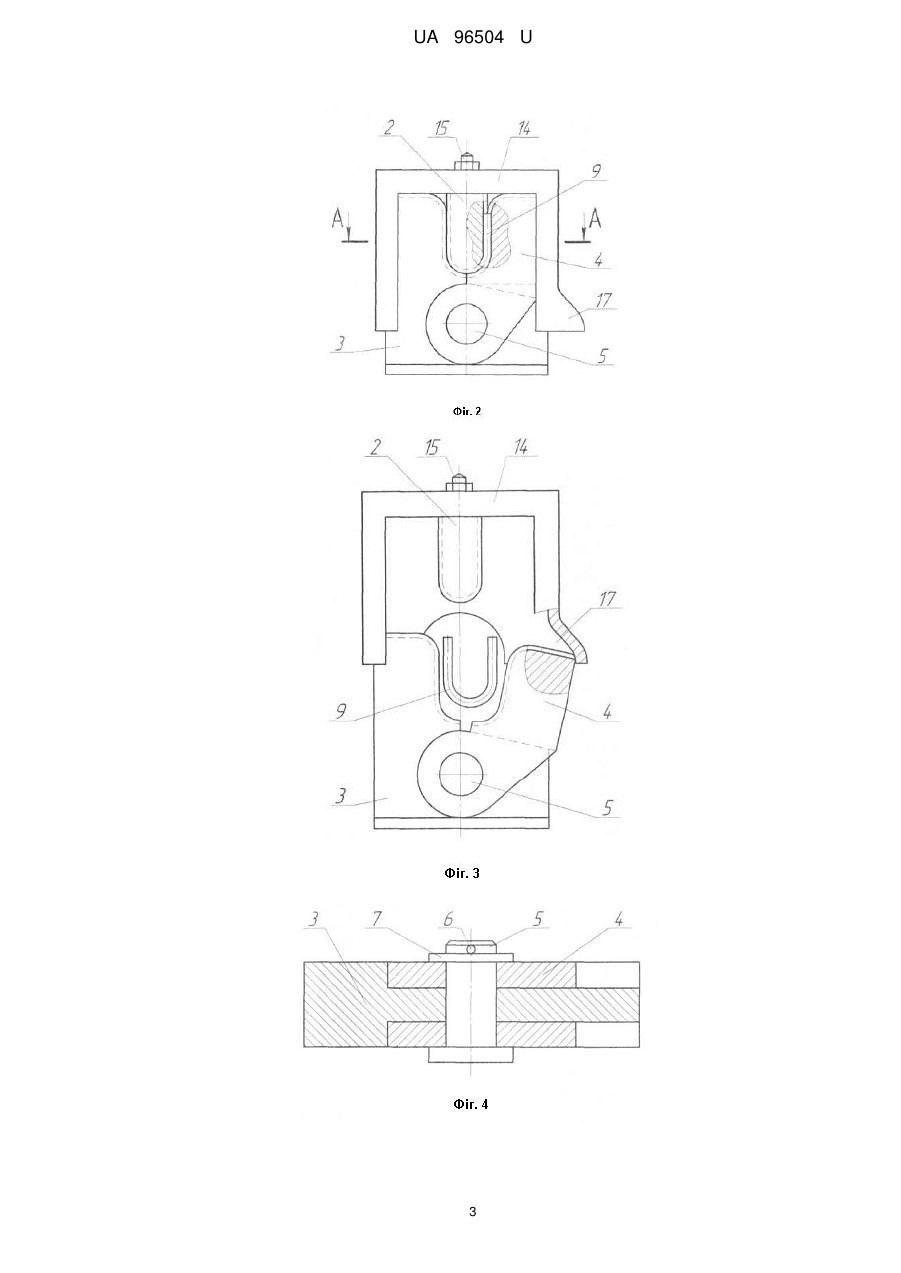

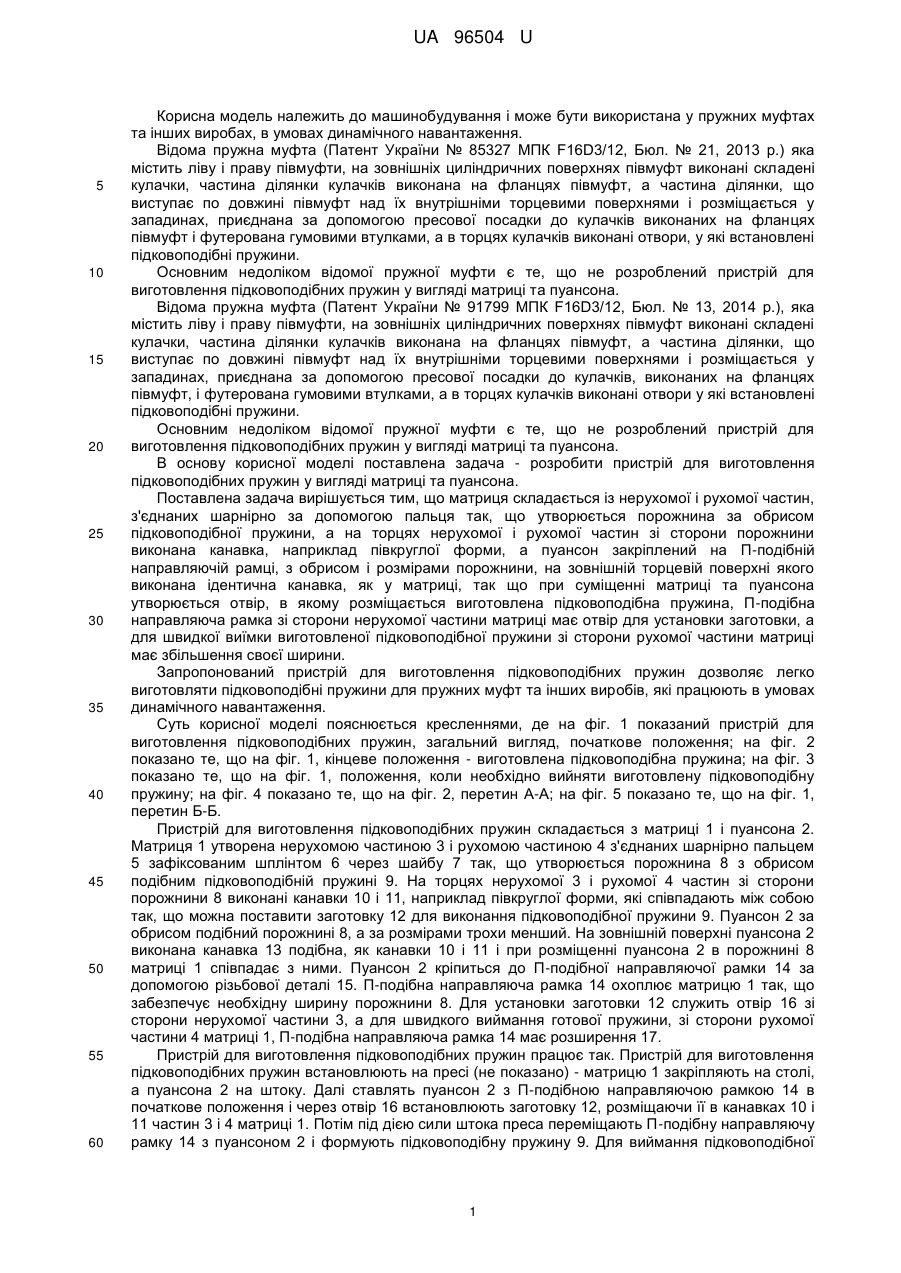

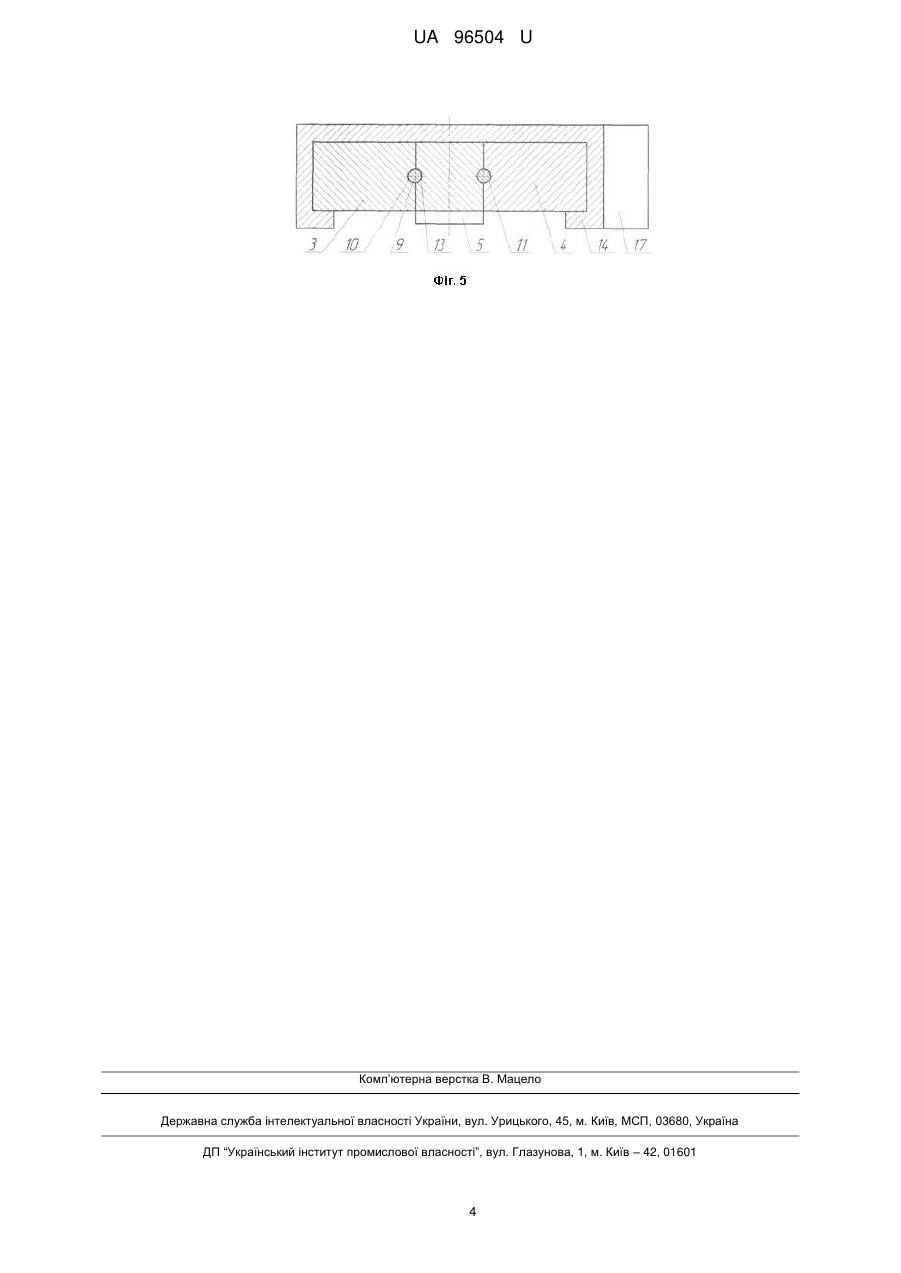

Реферат: Пристрій для виготовлення підковоподібних пружин містить матрицю і пуансон. Матриця складається із нерухомої і рухомої частин, з'єднаних шарнірно за допомогою пальця так, що утворюється порожнина за обрисом підковоподібної пружини, а на торцях нерухомої і рухомої частин зі сторони порожнини виконана канавка, наприклад півкруглої форми, а пуансон закріплений на П-подібній направляючій рамці, з обрисом і розмірами порожнини, на зовнішній торцевій поверхні якого виконана ідентична канавка, як у матриці, так що при суміщенні матриці та пуансона утворюється отвір, в якому розміщається виготовлена підковоподібна пружина. UA 96504 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ПІДКОВОПОДІБНИХ ПРУЖИН UA 96504 U UA 96504 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана у пружних муфтах та інших виробах, в умовах динамічного навантаження. Відома пружна муфта (Патент України № 85327 МПК F16D3/12, Бюл. № 21, 2013 р.) яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт і футерована гумовими втулками, а в торцях кулачків виконані отвори, у які встановлені підковоподібні пружини. Основним недоліком відомої пружної муфти є те, що не розроблений пристрій для виготовлення підковоподібних пружин у вигляді матриці та пуансона. Відома пружна муфта (Патент України № 91799 МПК F16D3/12, Бюл. № 13, 2014 р.), яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків, виконаних на фланцях півмуфт, і футерована гумовими втулками, а в торцях кулачків виконані отвори у які встановлені підковоподібні пружини. Основним недоліком відомої пружної муфти є те, що не розроблений пристрій для виготовлення підковоподібних пружин у вигляді матриці та пуансона. В основу корисної моделі поставлена задача - розробити пристрій для виготовлення підковоподібних пружин у вигляді матриці та пуансона. Поставлена задача вирішується тим, що матриця складається із нерухомої і рухомої частин, з'єднаних шарнірно за допомогою пальця так, що утворюється порожнина за обрисом підковоподібної пружини, а на торцях нерухомої і рухомої частин зі сторони порожнини виконана канавка, наприклад півкруглої форми, а пуансон закріплений на П-подібній направляючій рамці, з обрисом і розмірами порожнини, на зовнішній торцевій поверхні якого виконана ідентична канавка, як у матриці, так що при суміщенні матриці та пуансона утворюється отвір, в якому розміщається виготовлена підковоподібна пружина, П-подібна направляюча рамка зі сторони нерухомої частини матриці має отвір для установки заготовки, а для швидкої виїмки виготовленої підковоподібної пружини зі сторони рухомої частини матриці має збільшення своєї ширини. Запропонований пристрій для виготовлення підковоподібних пружин дозволяє легко виготовляти підковоподібні пружини для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для виготовлення підковоподібних пружин, загальний вигляд, початкове положення; на фіг. 2 показано те, що на фіг. 1, кінцеве положення - виготовлена підковоподібна пружина; на фіг. 3 показано те, що на фіг. 1, положення, коли необхідно вийняти виготовлену підковоподібну пружину; на фіг. 4 показано те, що на фіг. 2, перетин А-А; на фіг. 5 показано те, що на фіг. 1, перетин Б-Б. Пристрій для виготовлення підковоподібних пружин складається з матриці 1 і пуансона 2. Матриця 1 утворена нерухомою частиною 3 і рухомою частиною 4 з'єднаних шарнірно пальцем 5 зафіксованим шплінтом 6 через шайбу 7 так, що утворюється порожнина 8 з обрисом подібним підковоподібній пружині 9. На торцях нерухомої 3 і рухомої 4 частин зі сторони порожнини 8 виконані канавки 10 і 11, наприклад півкруглої форми, які співпадають між собою так, що можна поставити заготовку 12 для виконання підковоподібної пружини 9. Пуансон 2 за обрисом подібний порожнині 8, а за розмірами трохи менший. На зовнішній поверхні пуансона 2 виконана канавка 13 подібна, як канавки 10 і 11 і при розміщенні пуансона 2 в порожнині 8 матриці 1 співпадає з ними. Пуансон 2 кріпиться до П-подібної направляючої рамки 14 за допомогою різьбової деталі 15. П-подібна направляюча рамка 14 охоплює матрицю 1 так, що забезпечує необхідну ширину порожнини 8. Для установки заготовки 12 служить отвір 16 зі сторони нерухомої частини 3, а для швидкого виймання готової пружини, зі сторони рухомої частини 4 матриці 1, П-подібна направляюча рамка 14 має розширення 17. Пристрій для виготовлення підковоподібних пружин працює так. Пристрій для виготовлення підковоподібних пружин встановлюють на пресі (не показано) - матрицю 1 закріпляють на столі, а пуансона 2 на штоку. Далі ставлять пуансон 2 з П-подібною направляючою рамкою 14 в початкове положення і через отвір 16 встановлюють заготовку 12, розміщаючи її в канавках 10 і 11 частин 3 і 4 матриці 1. Потім під дією сили штока преса переміщають П-подібну направляючу рамку 14 з пуансоном 2 і формують підковоподібну пружину 9. Для виймання підковоподібної 1 UA 96504 U 5 пружини 9 із пристрою для виготовлення підковоподібних пружин повертають П-подібну направляючу рамку 14 з пуансоном 2 в початкове положення так, щоб рухома частина 4 матриці 1 частково відхилилася за рахунок розширення 17. Для виготовлення наступної підковоподібної пружини 9 процес повторюється. Запропонований пристрій для виготовлення підковоподібних пружин дозволяє легко виготовляти підковоподібні пружини для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для виготовлення підковоподібних пружин, що містить матрицю і пуансон, який відрізняється тим, що матриця складається із нерухомої і рухомої частин, з'єднаних шарнірно за допомогою пальця так, що утворюється порожнина за обрисом підковоподібної пружини, а на торцях нерухомої і рухомої частин зі сторони порожнини виконана канавка, наприклад півкруглої форми, а пуансон закріплений на П-подібній направляючій рамці, з обрисом і розмірами порожнини, на зовнішній торцевій поверхні якого виконана ідентична канавка, як у матриці, так що при суміщенні матриці та пуансона утворюється отвір, в якому розміщається виготовлена підковоподібна пружина. 2. Пристрій для виготовлення підковоподібних пружин за п. 1, який відрізняється тим, що Пподібна направляюча рамка зі сторони нерухомої частини матриці має отвір для установки заготовки, а для швидкого виймання виготовленої підковоподібної пружини зі сторони рухомої частини матриці має збільшення своєї ширини. 2 UA 96504 U 3 UA 96504 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
