Фурма для продування розплаву нейтральним газом

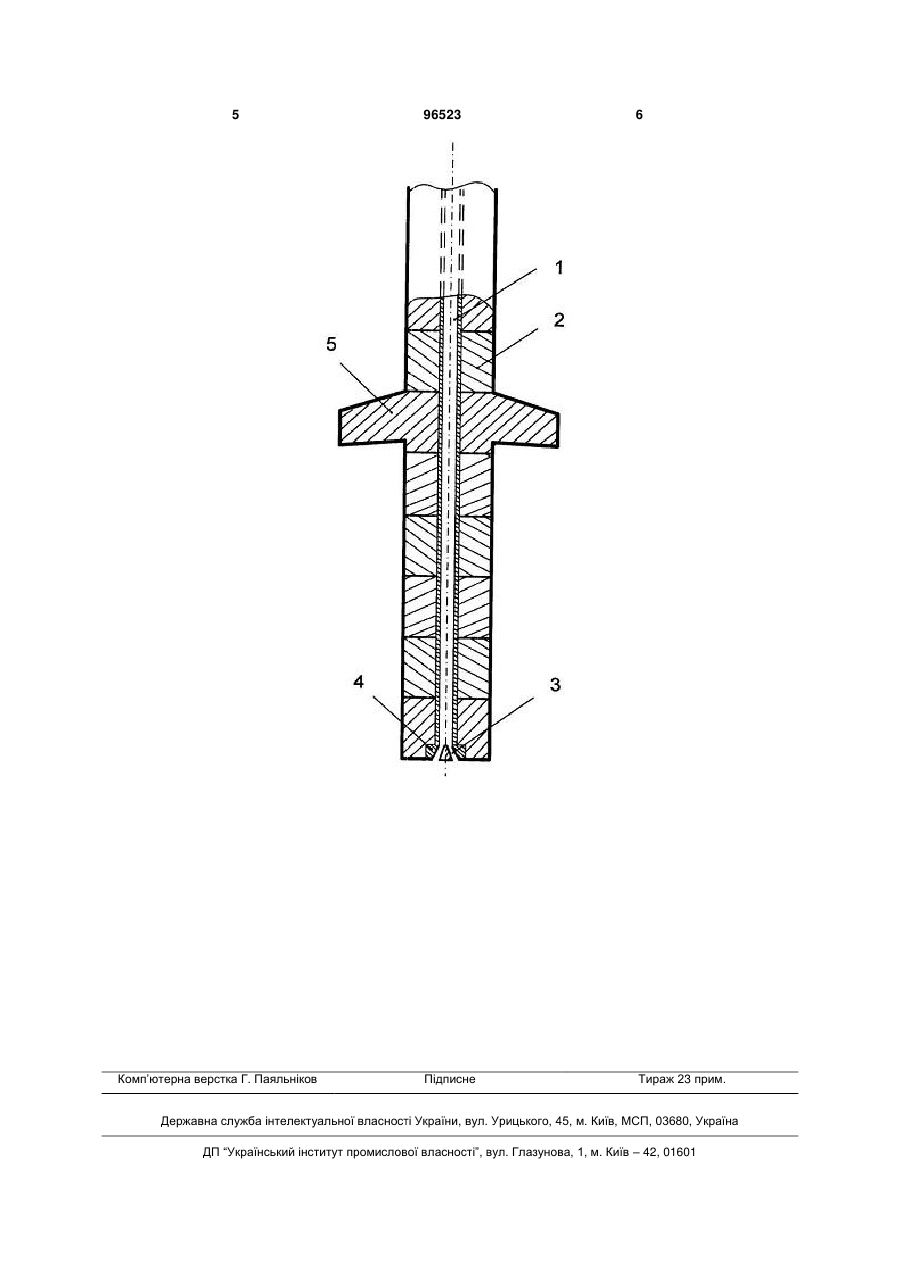

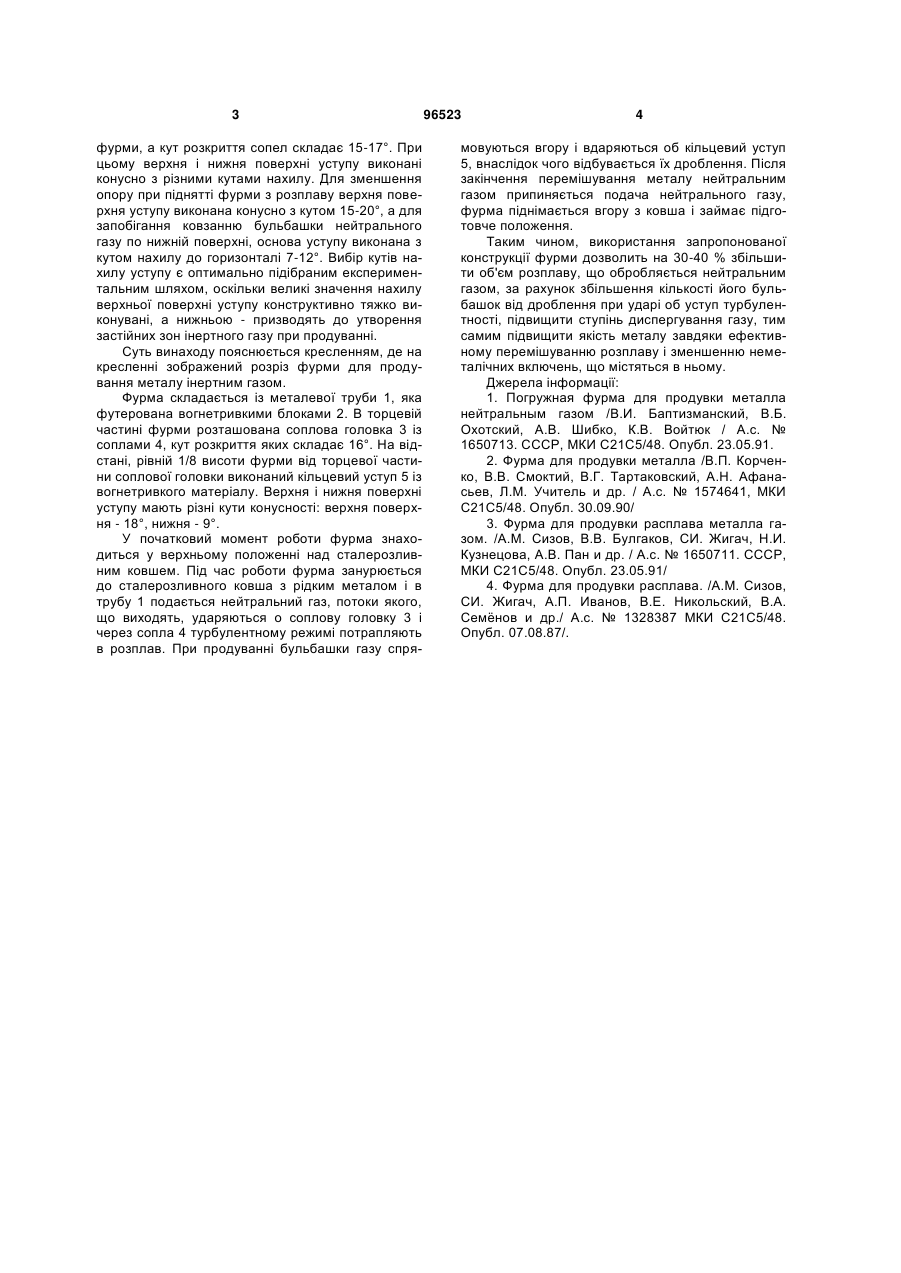

1. Фурма для продування металу інертним газом, що містить корпус і соплову головку, яка відрізняється тим, що на зовнішній поверхні корпусу виконаний кільцевий уступ на відстані від торцевої частини соплової головки не більше 1/6 від висоти фурми, а кут розкриття сопел складає 15-17°. 2. Фурма по п. 1, яка відрізняється тим, що верхня і нижня поверхні уступу виконані конусно з різними кутами нахилу. (19) (21) a201008019 (22) 29.06.2010 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ХАРЛАШИН ПЕТРО СТЕПАНОВИЧ, ЯЦЕНКО АНДРІЙ МИКОЛАЙОВИЧ (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 42550 A, 15.10.2001 SU 1477746 A1, 07.05.1989 WO 9702365 A1, 23.01.1997 3 фурми, а кут розкриття сопел складає 15-17°. При цьому верхня і нижня поверхні уступу виконані конусно з різними кутами нахилу. Для зменшення опору при піднятті фурми з розплаву верхня поверхня уступу виконана конусно з кутом 15-20°, а для запобігання ковзанню бульбашки нейтрального газу по нижній поверхні, основа уступу виконана з кутом нахилу до горизонталі 7-12°. Вибір кутів нахилу уступу є оптимально підібраним експериментальним шляхом, оскільки великі значення нахилу верхньої поверхні уступу конструктивно тяжко виконувані, а нижньою - призводять до утворення застійних зон інертного газу при продуванні. Суть винаходу пояснюється кресленням, де на кресленні зображений розріз фурми для продування металу інертним газом. Фурма складається із металевої труби 1, яка футерована вогнетривкими блоками 2. В торцевій частині фурми розташована соплова головка 3 із соплами 4, кут розкриття яких складає 16°. На відстані, рівній 1/8 висоти фурми від торцевої частини соплової головки виконаний кільцевий уступ 5 із вогнетривкого матеріалу. Верхня і нижня поверхні уступу мають різні кути конусності: верхня поверхня - 18°, нижня - 9°. У початковий момент роботи фурма знаходиться у верхньому положенні над сталерозливним ковшем. Під час роботи фурма занурюється до сталерозливного ковша з рідким металом і в трубу 1 подається нейтральний газ, потоки якого, що виходять, ударяються о соплову головку 3 і через сопла 4 турбулентному режимі потрапляють в розплав. При продуванні бульбашки газу спря 96523 4 мовуються вгору і вдаряються об кільцевий уступ 5, внаслідок чого відбувається їх дроблення. Після закінчення перемішування металу нейтральним газом припиняється подача нейтрального газу, фурма піднімається вгору з ковша і займає підготовче положення. Таким чином, використання запропонованої конструкції фурми дозволить на 30-40 % збільшити об'єм розплаву, що обробляється нейтральним газом, за рахунок збільшення кількості його бульбашок від дроблення при ударі об уступ турбулентності, підвищити ступінь диспергування газу, тим самим підвищити якість металу завдяки ефективному перемішуванню розплаву і зменшенню неметалічних включень, що містяться в ньому. Джерела інформації: 1. Погружная фурма для продувки металла нейтральным газом /В.И. Баптизманский, В.Б. Охотский, А.В. Шибко, К.В. Войтюк / А.с. № 1650713. СССР, МКИ С21С5/48. Опубл. 23.05.91. 2. Фурма для продувки металла /В.П. Корченко, В.В. Смоктий, В.Г. Тартаковский, А.Н. Афанасьев, Л.М. Учитель и др. / А.с. № 1574641, МКИ С21С5/48. Опубл. 30.09.90/ 3. Фурма для продувки расплава металла газом. /A.M. Сизов, В.В. Булгаков, СИ. Жигач, Н.И. Кузнецова, А.В. Пан и др. / А.с. № 1650711. СССР, МКИ С21С5/48. Опубл. 23.05.91/ 4. Фурма для продувки расплава. /A.M. Сизов, СИ. Жигач, А.П. Иванов, В.Е. Никольский, В.А. Семѐнов и др./ А.с. № 1328387 МКИ С21С5/48. Опубл. 07.08.87/. 5 Комп’ютерна верстка Г. Паяльніков 96523 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
