Машина для обробки білизни (варіанти)

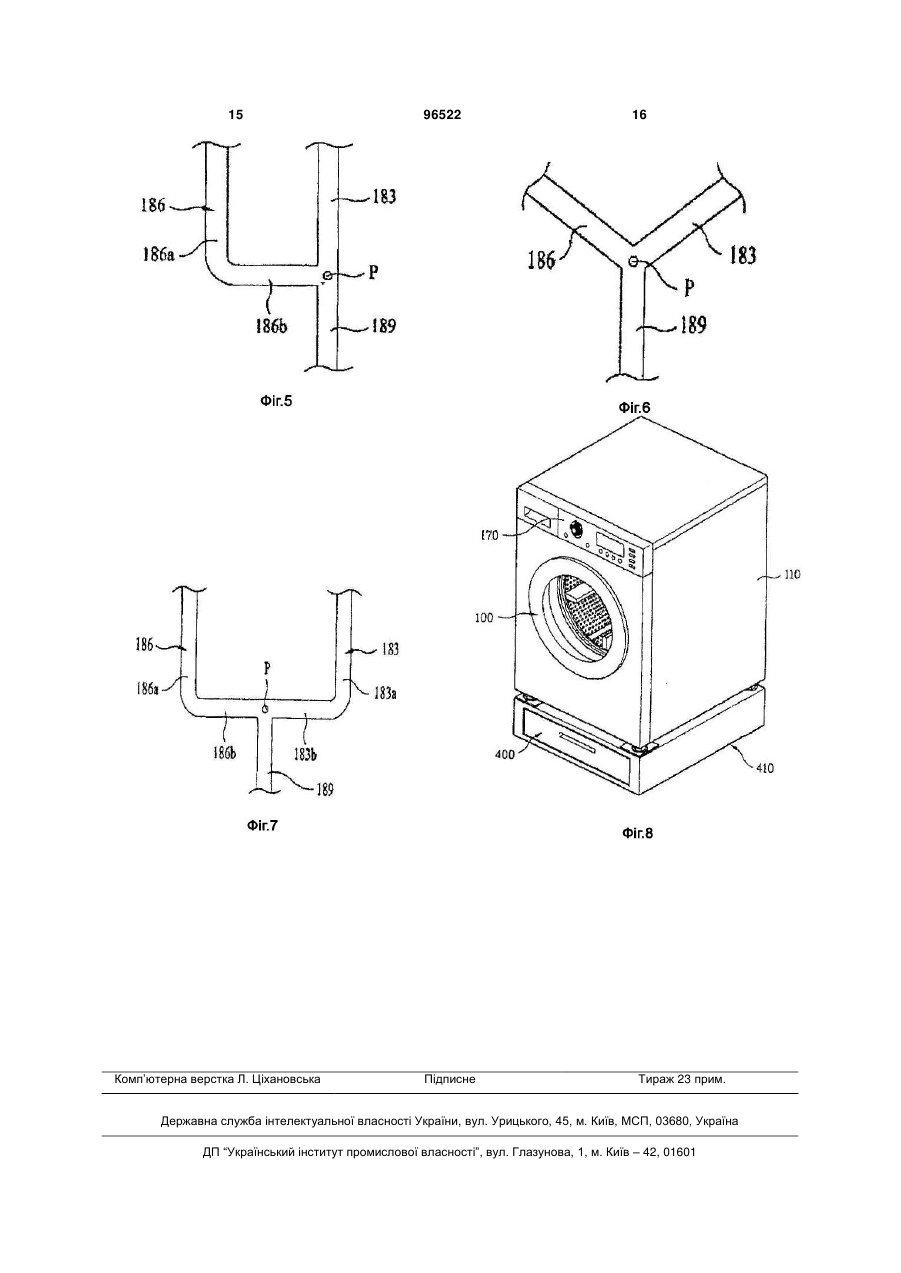

1. Машина для обробки білизни, яка містить: перший пристрій обробки білизни; другий пристрій обробки білизни, розташований нижче першого пристрою обробки білизни, причому другий пристрій обробки білизни працює незалежно від першого пристрою обробки білизни; перший зливний шланг для спрямування води, яка зливається з першого пристрою обробки білизни; другий зливний шланг для спрямування води, яка зливається із другого пристрою обробки білизни; і з'єднувальний патрубок, з'єднаний з першим і другим зливними шлангами в точці з'єднання першого і другого зливних шлангів, при цьому кожний з першого і другого зливних шлангів має щонайменше ділянку, розташовану вище, ніж точка з'єднання. 2. Машина для обробки білизни за п. 1, яка додатково містить перший зливний насос, з'єднаний з першим зливним шлангом; і другий зливний насос, з'єднаний з другим зливним шлангом. 3. Машина для обробки білизни за п. 2, у якій перший і другий зливні насоси керуються незалежно. 4. Машина для обробки білизни за п. 1, яка додатково містить запірний клапан, розташований щонайменше в одному з першого і другого зливних шлангів, причому запірний клапан запобігає зворотній течії води. 5. Машина для обробки білизни за п. 1, у якій ділянки кожного з першого і другого зливних шлангів, які розташовані на рівні вище, ніж точка з'єднання, розташовані в ділянці першого і другого зливних шлангів, яка лежить вище по потоку від точки з'єднання. 2 (19) 1 3 96522 4 при цьому щонайменше ділянка кожного з першого і другого зливних шлангів розташована вище, ніж з'єднувальний патрубок. 13. Машина для обробки білизни за п. 12, яка додатково містить перший запірний клапан, встановлений у першому зливному шлангу; і другий запірний клапан, встановлений у другому зливному шлангу. 14. Машина для обробки білизни за п. 12, у якій впускний отвір з'єднувального патрубка розташований вище, ніж днище другого пристрою обробки білизни, і яка додатково містить зливний насос, який відкачує воду із другого пристрою обробки білизни через другий зливний шланг і в з'єднувальний патрубок. 15. Машина для обробки білизни за п. 14, у якій перший пристрій обробки білизни розташований над другим пристроєм обробки білизни, причому впускний отвір патрубка розташований нижче днища першого пристрою обробки білизни. 16. Машина для обробки білизни за п. 15, яка додатково містить запірний клапан, встановлений в другий зливний шланг, причому запірний клапан запобігає течії води, яка зливається з першого пристрою обробки білизни, назад у другий зливний шланг. 17. Машина для обробки білизни за п. 16, у якій зливний насос з'єднаний з ділянкою другого зливного шланга, яка розташована вище по потоку від точки з'єднання. 18. Машина для обробки білизни за п. 16, у якій зливний насос розташований або на перетині першого і другого зливних шлангів, або приєднаний до ділянки зливного патрубка. Даний винахід стосується пристрою обробки білизни, що допускає прання або сушіння білизни. Пральна машина, яка є типовим пристроєм обробки білизни, виконує процедури прання, полоскання і віджимання для видалення забруднень на білизні, використовуючи взаємодію миючого засобу і води. Сушильна машина, яка є іншим типовим пристроєм обробки білизни, є домашнім побутовим приладом для сушіння мокрого одягу і т.д. Останнім часом стали широко використовуватися домашні побутові прилади, що об'єднують функції пральної машини і сушильної машини. Звичайно такі пристрої обробки білизни класифікують за типом завантаження, вертикальним або фронтальним, відповідно до місцеположення завантаження білизни. Звичайно пристрій обробки білизни встановлюють безпосередньо на дерев'яну, цементну або кахельну підлогу. У випадку пристрою обробки білизни з фронтальним типом завантаження користувачеві незручно завантажувати і виймати білизну, оскільки люк для завантаження/виймання пристрою низько розташований. Звичайно вдома встановлюють тільки одну пральну машину великої ємності. Коли потрібне прання білизни різного типу декількома порціями з використанням пральної машини, необхідно запускати пральну машину декілька разів. Наприклад якщо потрібне прання такої білизни, як одяг для дорослих, і такої білизни, як нижня білизна або дитячий одяг, з використанням декількох завантажень, пральна машина працює два рази, щоб окремо попрати білизну двох різних типів. З цієї причини збільшується час прання і споживання води, миючого засобу і енергії. У зв'язку з цим зростає потреба в пральній машині маленького розміру, що має набагато меншу ємність, ніж традиційна пральна машина великої ємності. Проте, коли в будинку встановлені дві маленькі пральні машини, виникають проблеми, пов'язані з економією місця, навіть якщо розмір пральних машин малий. Крім того, з точки зору економії енергії небажано використовувати пральну машину великої ємності для прання невеликої кількості білизни. Причина в тому, що режим прання, що допускається пральною машиною великої ємності, оптимізований для великих завантажень, і кількість води, споживаної при режимі прання, велика. Також, споживається велика кількість електрики, оскільки необхідно обертати великий барабан або пульсатор. Також, режим прання, що допускається пральною машиною великої ємності, типовий для звичайного одягу. З цієї причини пральна машина великої ємності може не підходити для прання делікатного одягу, наприклад нижньої білизни або дитячого одягу. Додатково, використання пральної машини великого розміру неприйнятне, коли потрібне багаторазове прання невеликої кількості білизни. Звичайно користувачі коплять білизну декілька днів, щоб попрати всю накопичену білизну разом. Проте, з точки зору підтримки чистоти, небажано залишати, зокрема спідню білизну або дитячий одяг, не поправши його відразу. Крім того, коли такий одяг надовго залишають, виникає проблема, пов'язана з тим, що одяг не може бути повністю відіпраний, оскільки бруд може в'їдатися в одяг. Для досягнення цих задач і інших переваг і відповідно до мети винаходу, втіленого і детально описаного в даній заявці, машина для обробки білизни включає перший пристрій обробки білизни, другий пристрій обробки білизни, який розташований поруч з першим пристроєм обробки білизни, причому другий пристрій обробки білизни працює незалежно від першого пристрою обробки білизни, перший зливний шланг для напряму води, яка зливається з першого пристрою обробки білизни, другий зливний шланг для напряму води, яка зливається з другого пристрою обробки білизни, і патрубок, з'єднаний з першим і другим зливними шлангами в точці з'єднання першого і другого зливних шлангів. 5 Додатково, для досягнення цих задач і інших переваг і відповідно до мети винаходу, втіленого і детально описаного в даній заявці, машина для обробки білизни включає перший пристрій для обробки білизни, другий пристрій для обробки білизни, який розташований поруч з першим пристроєм для обробки білизни, причому другий пристрій для обробки білизни працює незалежно від першого пристрою обробки білизни, перший зливний шланг для напряму води, яка зливається з першого пристрою обробки білизни, другий зливний шланг для напряму води, яка зливається з другого пристрою обробки білизни, і патрубок, з'єднаний з обома, першим і другим, зливними шлангами, причому патрубок приймає воду, яка тече, з обох, першого і другого, зливних шлангів, і причому патрубок розташований відносно кінцевих ділянок першого і другого зливних шлангів таким чином, що патрубок запобігає течії води, яка зливається з одного, першого або другого, зливного шланга, зворотно в інший, перший або другий, зливний шланг. Потрібно розуміти, що обидва вищевказаних загальних описи і подальший докладний опис даного винаходу є зразковими і пояснювальними і призначені для забезпечення додаткового пояснення винаходу згідно з формулою винаходу. Пристрій обробки білизни і спосіб керування таким пристроєм, як описано вище, забезпечують наступні результати. По-перше, перевага полягає в тому, що можна одночасно прати білизну різного типу, що вимагає окремого прання, одночасним запуском першого і другого пристроїв обробки білизни. По-друге, перевага полягає в тому, що можна гарантувати чистоту, при цьому зменшуючи споживання енергії, вибірково використовуючи різні пристрої обробки білизни відповідно до кількості і типу білизни. По-третє, перевага полягає в тому, що можна зменшити простір для зливання, оскільки зливні шланги, включені у відповідні пристрої обробки білизни, з'єднані з одним патрубком. Зокрема перевага в тому, що можна запобігти виникненню зворотної течії води в двох зливних шлангах в пристрої обробки білизни, що включає щонайменше два пральних баки, з'єднанням зливних шлангів з патрубком і розташуванням ділянок зливних шлангів на рівні вище патрубка. Варіанти втілення будуть детально описані з посиланням на наступні креслення, на яких однакові посилальні позиції стосуються подібних елементів, причому: Фіг.1 є перспективою, що ілюструє перший варіант втілення пристрою обробки білизни; Фіг.2 є перерізом пристрою обробки білизни, показаного на Фіг.1; Фіг.3 є перерізом, що ілюструє інший варіант втілення пристрою обробки білизни; Фіг.4 є перерізом, що ілюструє інший варіант втілення пристрою обробки білизни; Фіг.5-7 є виглядами, що ілюструють варіанти втілення конфігурації зливних шлангів для пристрою обробки білизни; і 96522 6 Фіг.8 є перспективою, що показує інший варіант втілення пристрою обробки білизни. Далі буде дане вичерпне посилання на переважні варіанти втілення даного винаходу, приклади яких проілюстровані в супровідних кресленнях. Перший варіант втілення пристрою обробки білизни буде описаний з посиланням на Фіг.1 і 2. Пристрій обробки білизни включає корпус 110, що становить зовнішню структуру пристрою обробки білизни. Перший пристрій 100 обробки білизни встановлений в корпус 110, і другий пристрій 200 обробки білизни встановлений в корпус 110 поруч з першим пристроєм 100 обробки білизни. Другий пристрій 200 обробки білизни може працювати незалежно від першого пристрою 100 обробки білизни. Панель 170 керування розташована на передньому боці корпусу 110 для керування обома, першим і другим, пристроями обробки білизни. На передньому боці корпусу 110 розташований перший люк 111, що є частиною першого пристрою 100 обробки білизни. Передня стінка другого пристрою 200 обробки білизни також розташована на передньому боці корпусу 110. Перший пристрій 100 обробки білизни включає перший пральний бак 120, перший барабан 130, з можливістю обертання встановлений в перший пральний бак 120, і перший привід 140 для запуску першого барабана 130. Перший люк 111, який також включений в перший пристрій 100 обробки білизни, виконує функції відкривання або закривання першого барабана 130. Верхня частина першого прального бака 120 з'єднана з корпусом 110 елементом 153 підвіски. Нижня частина першого прального бака 120 з'єднана з корпусом 260 двигуна через гаситель 151. Звичайно, перший пральний бак 120 може бути утворений як одне ціле з корпусом 110. Центральна вісь обертання першого барабана 130 по суті паралельна підлозі, на якій встановлений пристрій обробки білизни. Перший барабан 130 має отвір 111а, що відкривається в напрямі переднього боку корпусу 110. Множина підйомників, призначених для прання білизни, розташована на внутрішній поверхні першого барабана 130. Коли барабан 130 обертається, підйомники 131 підіймають білизну, що міститься в першому барабані 130, і потім упускають підняту білизну, внаслідок чого до білизни прикладаються сила тертя і ударна сила. Перший привід 140 включає перший привідний вал 141, з'єднаний з першим барабаном 130, і перший мотор 143 для обертання першого привідного вала 141. Перший привід 140 підтримує перший пральний бак 120 у задньої стінки першого прального бака 120 при обертанні першого барабана 130. Перший люк 111 закріплений на шарнірах на корпусі 110 на передньому боці корпусу 110. Центральна ділянка першого люка 111 виконана таким чином, що дозволяє користувачеві бачити внутрішню частину першого барабана 130. Другий пристрій 200 обробки білизни включає, додатково до камери 210, другий пральний бак 220, встановлений в камеру 210. Другий барабан 7 230 з можливістю обертання встановлений у другий пральний бак 220. Другий привід 240 запускає другий барабан 230. Другий люк 270 відкриває або закриває другий барабан 230. Другий пристрій 200 обробки білизни вміщується в корпус 260 двигуна, який розташований під першим пристроєм 100 обробки білизни. Другий пристрій 200 обробки білизни може всовуватися в корпус 110 і висуватися з нього. Рукоятка 213 забезпечена на передньому боці другого пристрою 200 обробки білизни, щоб користувач міг пересувати другий пристрій 200 обробки білизни. Камера 210 може ковзати вздовж корпусу 260 двигуна. Другий пральний бак 220 вміщується в камеру 210. Другий пральний бак 220 з'єднаний з дном камери 210 всередині камери 210 другим гасителем 250. Центральна вісь обертання другого барабана 230 перпендикулярна підлозі. Другий барабан має отвір (не показаний), утворений у верхній частині другого барабана 230. Отже, другий люк 270 встановлюють у верхній частині другого барабана 230. Таким чином, другий пристрій 200 обробки білизни є пристроєм з вертикальним типом завантаження. Другий привід 240 включає другий привідний вал 241, з'єднаний з другим барабаном 230, і другий мотор 243 для обертання другого привідного вала 241. Другий привід 240 підтримує другий пральний бак 220 у днища другого прального бака 220 при обертанні другого барабана 230. Пристрої обробки білизни додатково включають перший нагрівник 190 в першому пристрої обробки білизни і другий нагрівник 290 у другому пристрої обробки білизни. Нагрівникинагрівають воду, що подається в перший пральний бак 120 і другий пральний бак 220. Перший нагрівник 190 встановлюють в перший пральний бак 120, тоді як другий нагрівник 290 встановлюють у другий пральний бак 220. У деяких варіантах втілення перший і другий нагрівники 190 і 290 працюють навперемінно під керуванням контролера. Наприклад другий нагрівник 290 не працює під час роботи першого нагрівника 190. Аналогічно, перший нагрівник 190 не працює під час роботи другого нагрівника 290. Це не дає двигунам витрачати відразу дуже багато електрики. Пристрій обробки білизни додатково включає пристрій подачі води для подачі води в пристрої обробки білизни. Пристрій подачі води включає зовнішню з'єднувальну трубу 311, з'єднану із зовнішнім джерелом води, бак 310 для води для зберігання води, що подається через зовнішню з'єднувальну трубу 311, першу водопровідну трубу 313 для напряму води з бака 310 з водою в перший пральний бак 120, і другу водопровідну трубу 317 для напряму води з бака 310 з водою у другий пральний бак 220. Пристрій подачі води може також включати перший регулюючий подачу води клапан 315, розташований в першій водопровідній трубі 313, для керування кількістю води, що подається в перший пральний бак 120, і другий регулюючий подачу води клапан 319, розташований у другій водопровідній трубі 317, для керування кількістю води, що подається у другий пральний бак 220. 96522 8 У деяких варіантах втілення перша водопровідна труба 313 може вести безпосередньо в бак 120 першого пристрою обробки білизни. У інших варіантах втілення перша водопровідна труба 313 може бути з'єднана одним своїм кінцем з баком 310 з водою, а іншим своїм кінцем з першим боксом 160 з миючим засобом. У результаті, вода, що спрямовується через першу водопровідну трубу 313, подається в перший пральний бак 120 після проходження через перший бокс 160 з миючим засобом. Аналогічно, друга водопровідна труба 317 може бути з'єднана одним своїм кінцем з баком 310 з водою і може бути з'єднана іншим своїм кінцем з другим боксом (не показаний) з миючим засобом. У результаті, вода, що спрямовується через другу водопровідну трубу 317, може бути подана у другий пральний бак 220 після проходження через другий бокс з миючим засобом. Альтернативно, в інших варіантах втілення, може бути встановлений єдиний бокс з миючим засобом. У цьому випадку, одна або обидві, перша і друга, водопровідні труби 313 і 317 можуть бути з'єднані одним своїм кінцем з баком 310 з водою, а іншим своїм кінцем з єдиним боксом з миючим засобом. Отже, при подачі води в перший пральний бак 120 або другий пральний бак 220 вода з бака 310 з водою завжди проходить через бокс з миючим засобом. Кінець кожної лінії подачі води, з'єднаний з баком з водою, може бути розташований на рівні вище, ніж інший кінець лінії подачі води, з'єднаний з першим і другим пральними баками. У цьому випадку вода, що виходить з бака з водою, може природним чином подаватися в перший і другий пральний баки відповідно до різниці гідростатичного тиску між протилежними кінцями лінії подачі води, без використання насоса. Перший датчик 125 температури може бути розміщений в першому пральному баку 120 для вимірювання температури води в першому пральному баку 120. Другий датчик 225 температури може бути розміщений у другому пральному баку 220 для вимірювання температури води у другому пральному баку 220. Перший зливний шланг 183 і перша циркуляційна труба 181 розташовані в корпусі 110. Перший зливний шланг 183 виконує функції зливу води з першого прального бака 120. Перша циркуляційна труба 181 виконує функції повторної подачі води, злитої з першого прального бака 120, зворотно в перший зливний бак 120. Перший зливний насос 182 розташований в точці розгалуження першого зливного шланга 183 і першої циркуляційної труби 181 для зливання назовні або циркуляції води, що виходить з першого прального бака 120. Другий зливний шланг 186 розташований в корпусі 110 для зливання води з другого пристрою 200 обробки білизни. Другий зливний насос 184 розташований у другому зливному шлангу 186 для зливання назовні води, що виходить з другого зливного шланга 186. Перший і другий зливні насоси 182 і 184 незалежно керуються контролером. 9 Патрубок 189 розташований в точці Р з'єднання першого і другого зливних шлангів 183 і 186, так що патрубок 189 з'єднаний з першим і другим зливними шлангами 183 і 186. Патрубок 189 запобігає зворотній течії води, злитої через перший і другий зливні шланги 183 і 186, в напрямі, протилежному напряму зливу, через різницю гідростатичного тиску між першим і другим зливними шлангами 183 і 186. Перший і другий зливні шланги 183 і 186 розташовані таким чином, що певні їх ділянки розташовані на рівнях вище, ніж точка Р з'єднання. Коли щонайменше ділянка кожного, першого і другого, зливних шлангів 183 і 186 розташована на рівні вище, ніж точка Р з'єднання, можна запобігти попаданню води в перший або другий зливний шланг 183 або 186 з іншого зливного шланга в точці Р з'єднання. Щонайменше в одному, першому або другому, зливному шлангу 183 або 186 може бути розташований запірний клапан для запобігання зворотній течії води. У варіанті втілення, показаному на Фіг.2, запірні клапани 185 і 187 розташовані в першому і другому зливних шлангах 183 і 186 відповідно. Переважно, кожний, перший і другий, зливні шланги 183 і 186 мають ділянку, розташовану на одному рівні або вище, ніж точка Р з'єднання, в зоні, розташованій вище по ходу від кінця відповідного першого або другого зливного шланга 183 або 186. Причина в тому, що коли один, перший або другий, зливний шланг 183 і 186 не включає ділянку, розташовану на одному рівні або вище, ніж точка Р з'єднання в зоні вище по ходу від кінця відповідного першого або другого зливного шланга 183 або 186, вода може текти з точки Р з'єднання у відповідний перший або другий зливний шланг 183 або 186, розташований на рівні нижче, ніж точка Р з'єднання. Інший варіант втілення пристрою обробки білизни відповідно до даного винаходу буде описаний з посиланням на Фіг.3. У подальшому описі не будуть детально описуватися складові елементи, подібні наведеним у вищеописаному варіанті втілення. У пристрої обробки білизни згідно з даним варіантом втілення зливний насос 1182 розташований в точці з'єднання між першим і другим зливними шлангами 1183 і 1186. У такому випадку використовують єдиний зливний насос 1182 для виконання процедури зливання для першого і другого пристроїв обробки білизни. Перший і другий клапани 1185 і 1187 регулюючі потік, можуть бути розташовані в першому і другому зливних шлангах 1183 і 1186, відповідно, для регулювання потоку води. Коли зливний насос 1182 працює при умові, що перший пристрій обробки білизни виконує процедуру зливання, а другий пристрій обробки білизни виконує процедуру прання, другий клапан 1187 регулювання потоку запобігає зливанню назовні води, яка використовується другим пристроєм обробки білизни для прання. Запірні клапани, як описано вище, можуть бути розташовані в першому і другому зливних шлангах 96522 10 1183 і 1186, відповідно. Альтернативно, коли один із зливних шлангів 1183 і 1186 не включає ділянку, розташовану на рівні вище, ніж точка, з'єднання в зоні вище по ходу від кінця відповідного зливного шланга 1183 або 1186, у відповідному зливному шлангу 1183 або 1186 може бути розташований єдиний запірний клапан. Двоспрямований клапан, взаємодіючий з обома, першим і другим, зливними шлангами 1183 і 1186, може бути розташований в точці з'єднання. Інший варіант втілення пристрою обробки білизни відповідно до даного винаходу буде описаний з посиланням на Фіг.4. У подальшому описі не будуть детально описуватися складові елементи, подібні тим, що були наведені у вищеописаному варіанті втілення. У пристрої обробки білизни згідно з даним варіантом втілення зливний насос 2182 розташований в патрубку 2189 першого і другого зливних шлангів 2183 і 2186 в положенні, розташованому нижче по ходу від точки Р з'єднання в напрямі зливу. Двоспрямований клапан 2188 може бути розташований в точці Р з'єднання для регулювання потоку води. Звичайно, клапани регулювання потоку, регулюючі потік води, можуть бути розташовані в першому і другому зливних шлангах 2183 і 2186, відповідно. Далі будуть описані різні варіанти втілення патрубка, включеного в пристрій обробки білизни згідно з даним винаходом. Згідно з Фіг.5, перший зливний шланг 183 продовжується прямо у вертикальному напрямі. Другий зливний шланг 186 включає вертикальну ділянку 186а і горизонтальну ділянку 186b. Горизонтальна ділянка 186b другого зливного шланга 186 з'єднана з першим зливним шлангом 183. Патрубок 189 продовжується вниз від лінії продовження першого зливного шланга 183. Оскільки в цьому випадку перший і другий зливні шланги 183 і 186 розташовані на рівні вище, ніж патрубок 189, запобігається течія води, що знаходиться в патрубку 189, зворотно в перший і другий зливний шланги 183 і 186. Згідно з Фіг.6, перший зливний шланг 183, другий зливний шланг 186 і патрубок 189 утворені в Yподібному вигляді. Аналогічно варіанта втілення, показаному на Фіг.5, перший і другий зливні шланги 183 і 186 розташовані на рівні вище, ніж патрубок 189. Отже, запобігається течія води, що знаходиться в патрубку 189, зворотно в перший і другий зливні шланги 183 і 186. Згідно з Фіг.7, перший зливний шланг 183 включає вертикальну ділянку 183а, і горизонтальну ділянку 183b. Другий зливний шланг 186 включає вертикальну ділянку 186а і горизонтальну ділянку 186b. Горизонтальні ділянки 183b і 186b з'єднані, утворюючи точку Р з'єднання. Патрубок 189 з'єднаний з першим і другим зливними шлангами 183 і 186 в точці Р з'єднання. Патрубок 189 продовжується вниз від точки Р з'єднання. Аналогічно варіантам втілення, показаним на Фіг.5 або 6, перший і другий зливні шланги 183 і 186 розташовані на рівні вище, ніж патрубок 189. Фіг.8 ілюструє інший варіант втілення пристрою обробки білизни. У даному варіанті втілення 11 перший пристрій 100 обробки білизни встановлюють в корпус 110, а саме в перший корпус, тоді як другий пристрій обробки білизни, позначений посилальною позицією 800 на Фіг.8, встановлюють у другий корпус 410, утворюючий приміщення, незалежне від першого корпусу 110. Панель 170 керування, яка керує обома, першим і другим, пристроями обробки білизни, може бути розташована на передньому боці першого корпусу 110. Процедура подачі води в перший пральний бак (не показаний), включений в перший пристрій 100 обробки білизни, і другий пральний бак (не показаний), включений у другий пристрій 400 обробки білизни, по суті, ідентична вищеописаному способу керування пристроєм обробки білизни. Будь-яке посилання на "один варіант втілення", "варіант втілення", "зразковий варіант втілення" і т.д. в даному описі означає, що конкретна ознака, структура або характеристика, описані в зв'язку з варіантом втілення, включені щонайменше в один варіант втілення винаходу. Поява таких 96522 12 фраз в різних місцях опису необов'язково означає посилання на цей же варіант втілення. Додатково, коли конкретна ознака, структура або характеристика описані в зв'язку будь-яким варіантом втілення, представляється, що в компетенції фахівця в даній галузі техніки виконати таку ознаку, структуру або характеристику в зв'язку з іншими варіантами втілення. Хоча описана певна кількість варіантів втілення, потрібно розуміти, що фахівцями в даній галузі техніки можуть бути продумані численні інші модифікації і варіанти втілення, що попадають в суть і об'єм принципів даного розкриття. Більш конкретно, можливі варіації і модифікації частин компонент і/або їх розташування, яке попало б в об'єм розкриття, креслень і прикладеної формули винаходу. Додатково до варіацій і модифікацій частин компонент і/або їх розташування, фахівцям в даній галузі техніки будуть також очевидні альтернативні варіанти застосування. 13 96522 14 15 Комп’ютерна верстка Л. Ціхановська 96522 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
