Горн агломераційної машини
Номер патенту: 25311
Опубліковано: 10.08.2007
Автори: Рогов Леонід Миколайович, Сирота Володимир Ілліч, Хромушин Борис Володимирович, Жигарь Валерій Іванович, Климанчук Владислав Владиславович
Формула / Реферат
1. Горн агломераційної машини, що містить запальний вузол, повітропроводи і стабілізаційний екран, виконаний у вигляді арки з блока жаростійких труб, який відрізняється тим, що повітропроводи, які підводять і відводять на горизонтальній ділянці, у верхній частині оснащені компенсаторами лінійних переміщень, а внутрішня поверхня блока труб стабілізаційного екрана оснащена захисною сіткою, профутерованою вогнестійким складом.
2. Горн агломераційної машини за п. 1, який відрізняється тим, що на горизонтально встановленому патрубку вертикального повітропроводу установлений вибуховий запобіжний клапан.
Текст

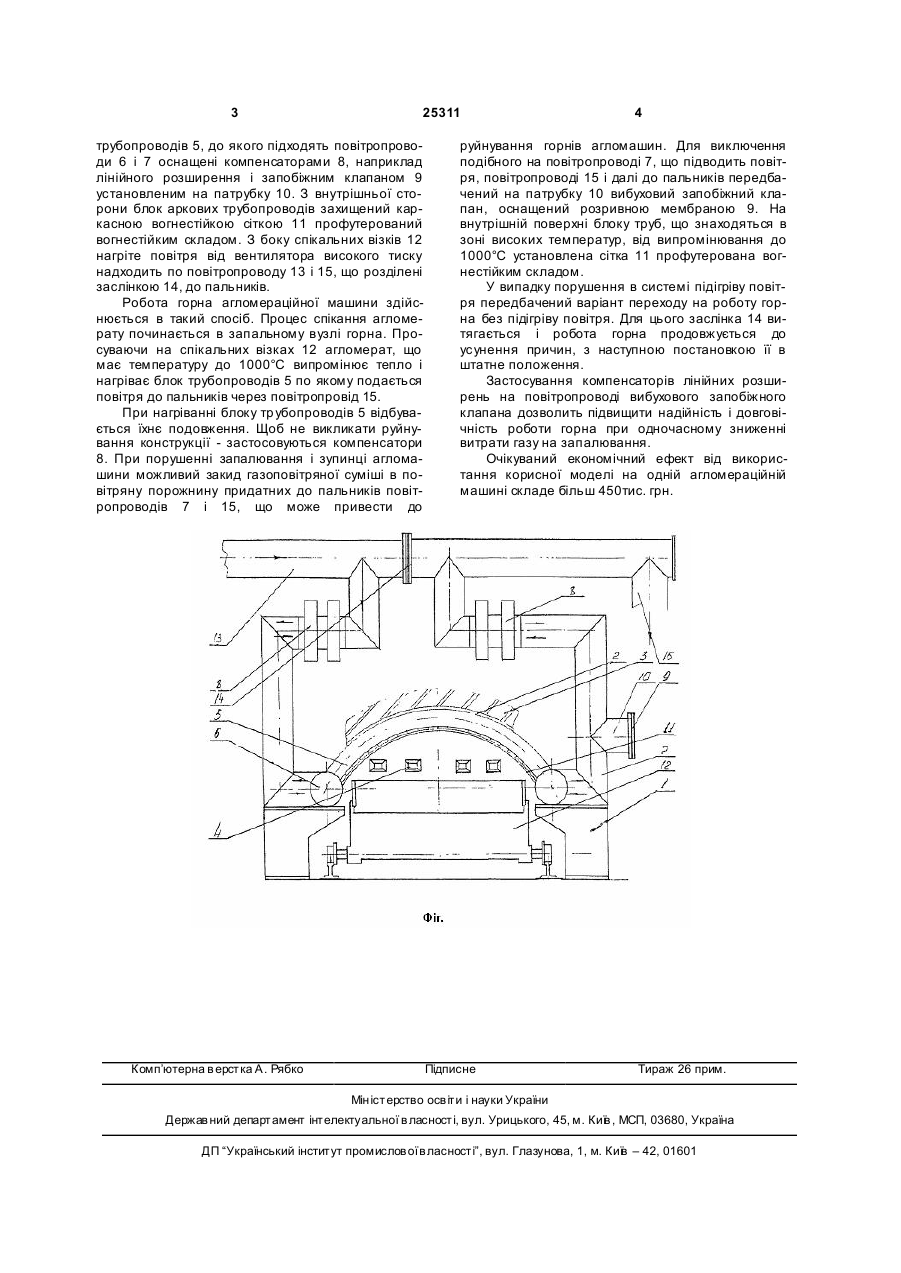

1. Горн агломераційної машини, що містить запальний вузол, повітропроводи і стабілізаційний 3 25311 трубопроводів 5, до якого підходять повітропроводи 6 і 7 оснащені компенсаторами 8, наприклад лінійного розширення і запобіжним клапаном 9 установленим на патрубку 10. З внутрішньої сторони блок аркових трубопроводів захищений каркасною вогнестійкою сіткою 11 профутерований вогнестійким складом. З боку спікальних візків 12 нагріте повітря від вентилятора високого тиску надходить по повітропроводу 13 і 15, що розділені заслінкою 14, до пальників. Робота горна агломераційної машини здійснюється в такий спосіб. Процес спікання агломерату починається в запальному вузлі горна. Просуваючи на спікальних візках 12 агломерат, що має температуру до 1000°С випромінює тепло і нагріває блок трубопроводів 5 по якому подається повітря до пальників через повітропровід 15. При нагріванні блоку тр убопроводів 5 відбувається їхнє подовження. Щоб не викликати руйнування конструкції - застосовуються компенсатори 8. При порушенні запалювання і зупинці агломашини можливий закид газоповітряної суміші в повітряну порожнину придатних до пальників повітропроводів 7 і 15, що може привести до Комп’ютерна в ерстка А. Рябко 4 руйнування горнів агломашин. Для виключення подібного на повітропроводі 7, що підводить повітря, повітропроводі 15 і далі до пальників передбачений на патрубку 10 вибуховий запобіжний клапан, оснащений розривною мембраною 9. На внутрішній поверхні блоку труб, що знаходяться в зоні високих температур, від випромінювання до 1000°С установлена сітка 11 профутерована вогнестійким складом. У випадку порушення в системі підігріву повітря передбачений варіант переходу на роботу горна без підігріву повітря. Для цього заслінка 14 витягається і робота горна продовжується до усунення причин, з наступною постановкою її в штатне положення. Застосування компенсаторів лінійних розширень на повітропроводі вибухового запобіжного клапана дозволить підвищити надійність і довговічність роботи горна при одночасному зниженні витрати газу на запалювання. Очікуваний економічний ефект від використання корисної моделі на одній агломераційній машині складе більш 450тис. грн. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChimney of agglomeration machine
Автори англійськоюKlymanchuk Vladislav Vladislavovych, Syrota Volodymyr Illich, Rohov Leonid Mykolaiovych, Khromushyn Borys Volodymyrovych, Zhihar Valerii Ivanovych
Назва патенту російськоюГорн агломерационной машины
Автори російськоюКлиманчук Владислав Владиславович, Сирота Владимир Ильич, Рогов Леонид Николаевич, Хромушин Борис Владимирович, Жигарь Валерий Иванович
МПК / Мітки
МПК: F27B 21/06
Мітки: машини, агломераційної, горн
