Пристрій для автоматичного керування п’ятипровідною електричною мережею

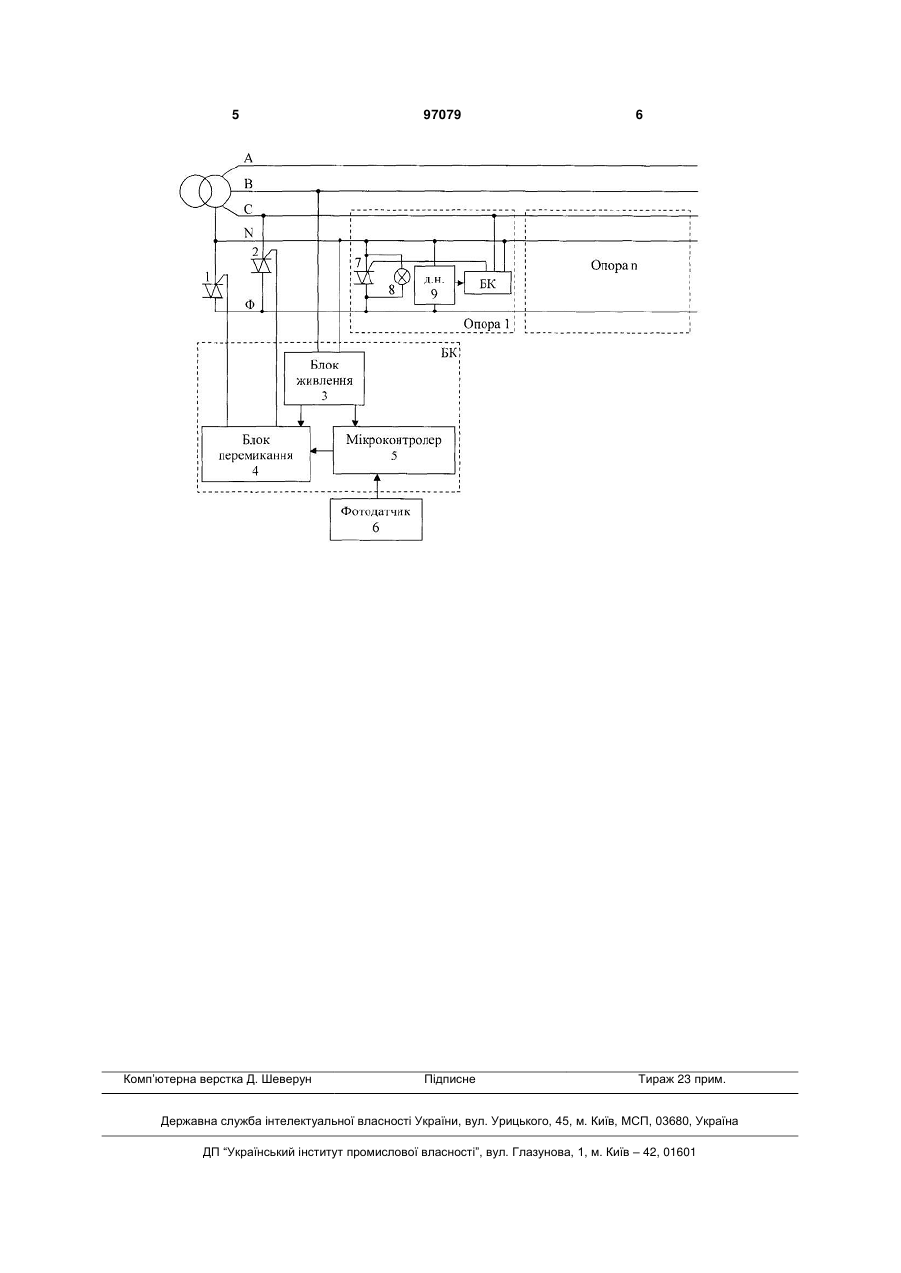

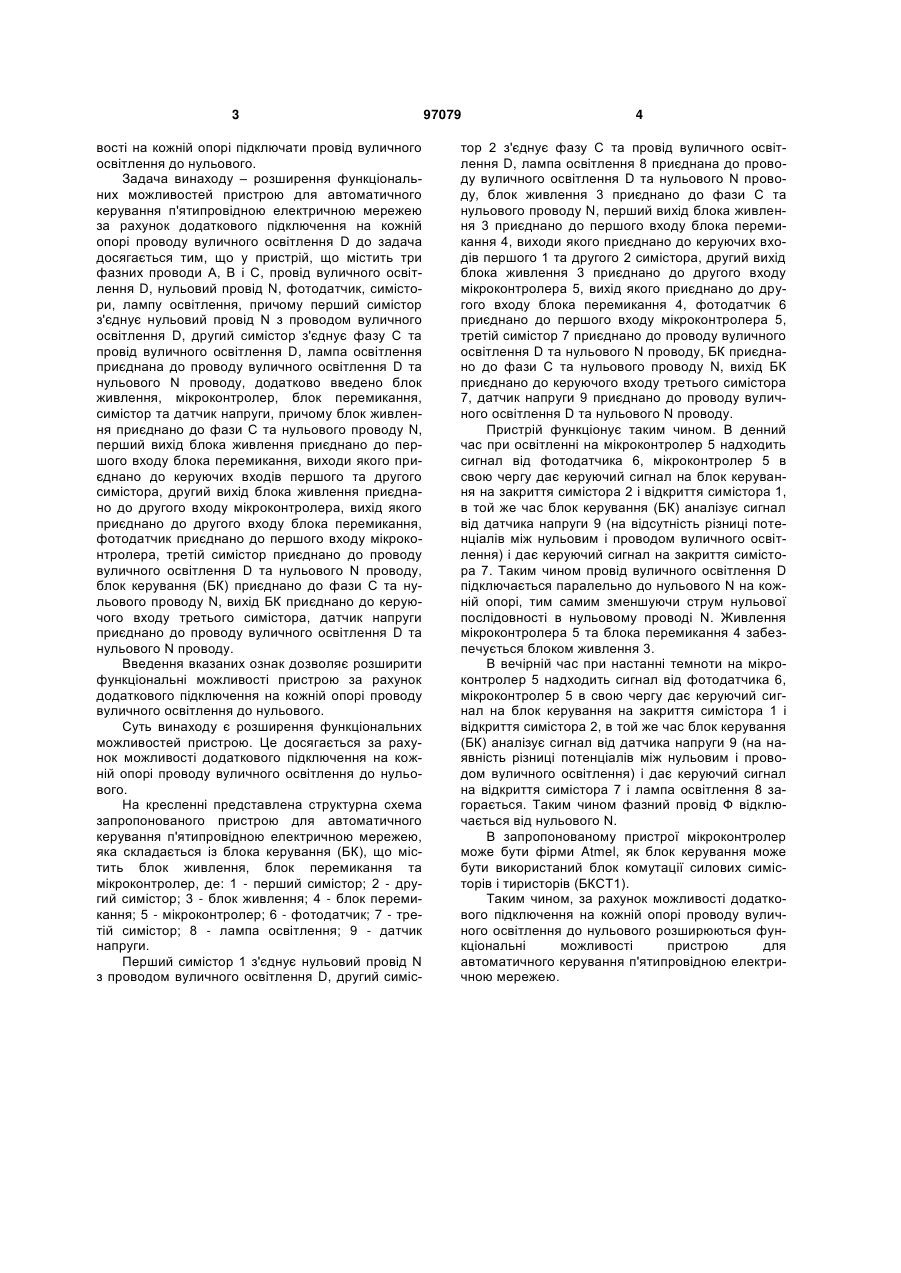

Пристрій для автоматичного керування п'ятипровідною електричною мережею, що містить три фазних проводи А, В і С, провід вуличного освітлення D, нульовий провід N, фотодатчик, симістори, лампу освітлення, причому перший симістор C2 1 3 вості на кожній опорі підключати провід вуличного освітлення до нульового. Задача винаходу – розширення функціональних можливостей пристрою для автоматичного керування п'ятипровідною електричною мережею за рахунок додаткового підключення на кожній опорі проводу вуличного освітлення D до задача досягається тим, що у пристрій, що містить три фазних проводи А, В і С, провід вуличного освітлення D, нульовий провід N, фотодатчик, симістори, лампу освітлення, причому перший симістор з'єднує нульовий провід N з проводом вуличного освітлення D, другий симістор з'єднує фазу С та провід вуличного освітлення D, лампа освітлення приєднана до проводу вуличного освітлення D та нульового N проводу, додатково введено блок живлення, мікроконтролер, блок перемикання, симістор та датчик напруги, причому блок живлення приєднано до фази С та нульового проводу N, перший вихід блока живлення приєднано до першого входу блока перемикання, виходи якого приєднано до керуючих входів першого та другого симістора, другий вихід блока живлення приєднано до другого входу мікроконтролера, вихід якого приєднано до другого входу блока перемикання, фотодатчик приєднано до першого входу мікроконтролера, третій симістор приєднано до проводу вуличного освітлення D та нульового N проводу, блок керування (БК) приєднано до фази С та нульового проводу N, вихід БК приєднано до керуючого входу третього симістора, датчик напруги приєднано до проводу вуличного освітлення D та нульового N проводу. Введення вказаних ознак дозволяє розширити функціональні можливості пристрою за рахунок додаткового підключення на кожній опорі проводу вуличного освітлення до нульового. Суть винаходу є розширення функціональних можливостей пристрою. Це досягається за рахунок можливості додаткового підключення на кожній опорі проводу вуличного освітлення до нульового. На кресленні представлена структурна схема запропонованого пристрою для автоматичного керування п'ятипровідною електричною мережею, яка складається із блока керування (БК), що містить блок живлення, блок перемикання та мiкроконтролер, де: 1 - перший симістор; 2 - другий симістор; 3 - блок живлення; 4 - блок перемикання; 5 - мiкроконтролер; 6 - фотодатчик; 7 - третій симістор; 8 - лампа освітлення; 9 - датчик напруги. Перший симістор 1 з'єднує нульовий провід N з проводом вуличного освітлення D, другий симіс 97079 4 тор 2 з'єднує фазу С та провід вуличного освітлення D, лампа освітлення 8 приєднана до проводу вуличного освітлення D та нульового N проводу, блок живлення 3 приєднано до фази С та нульового проводу N, перший вихід блока живлення 3 приєднано до першого входу блока перемикання 4, виходи якого приєднано до керуючих входів першого 1 та другого 2 симістора, другий вихід блока живлення 3 приєднано до другого входу мікроконтролера 5, вихід якого приєднано до другого входу блока перемикання 4, фотодатчик 6 приєднано до першого входу мікроконтролера 5, третій симістор 7 приєднано до проводу вуличного освітлення D та нульового N проводу, БК приєднано до фази С та нульового проводу N, вихід БК приєднано до керуючого входу третього симістора 7, датчик напруги 9 приєднано до проводу вуличного освітлення D та нульового N проводу. Пристрій функціонує таким чином. В денний час при освітленні на мiкроконтролер 5 надходить сигнал від фотодатчика 6, мiкроконтролер 5 в свою чергу дає керуючий сигнал на блок керування на закриття симістора 2 і відкриття симістора 1, в той же час блок керування (БК) аналізує сигнал від датчика напруги 9 (на відсутність різниці потенціалів між нульовим і проводом вуличного освітлення) і дає керуючий сигнал на закриття симістора 7. Таким чином провід вуличного освітлення D підключається паралельно до нульового N на кожній опорі, тим самим зменшуючи струм нульової послідовності в нульовому проводі N. Живлення мікроконтролера 5 та блока перемикання 4 забезпечується блоком живлення 3. В вечірній час при настанні темноти на мікроконтролер 5 надходить сигнал від фотодатчика 6, мікроконтролер 5 в свою чергу дає керуючий сигнал на блок керування на закриття симiстора 1 і відкриття симістора 2, в той же час блок керування (БК) аналізує сигнал від датчика напруги 9 (на наявність різниці потенціалів між нульовим і проводом вуличного освітлення) i дає керуючий сигнал на відкриття симістора 7 і лампа освітлення 8 загорається. Таким чином фазний провід Ф відключається від нульового N. В запропонованому пристрої мікроконтролер може бути фірми Atmel, як блок керування може бути використаний блок комутації силових симісторів і тиристорів (БКСТ1). Таким чином, за рахунок можливості додаткового підключення на кожній опорі проводу вуличного освітлення до нульового розширюються функціональні можливості пристрою для автоматичного керування п'ятипровідною електричною мережею. 5 Комп’ютерна верстка Д. Шеверун 97079 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
