Система аварійного обігрівання приміщення

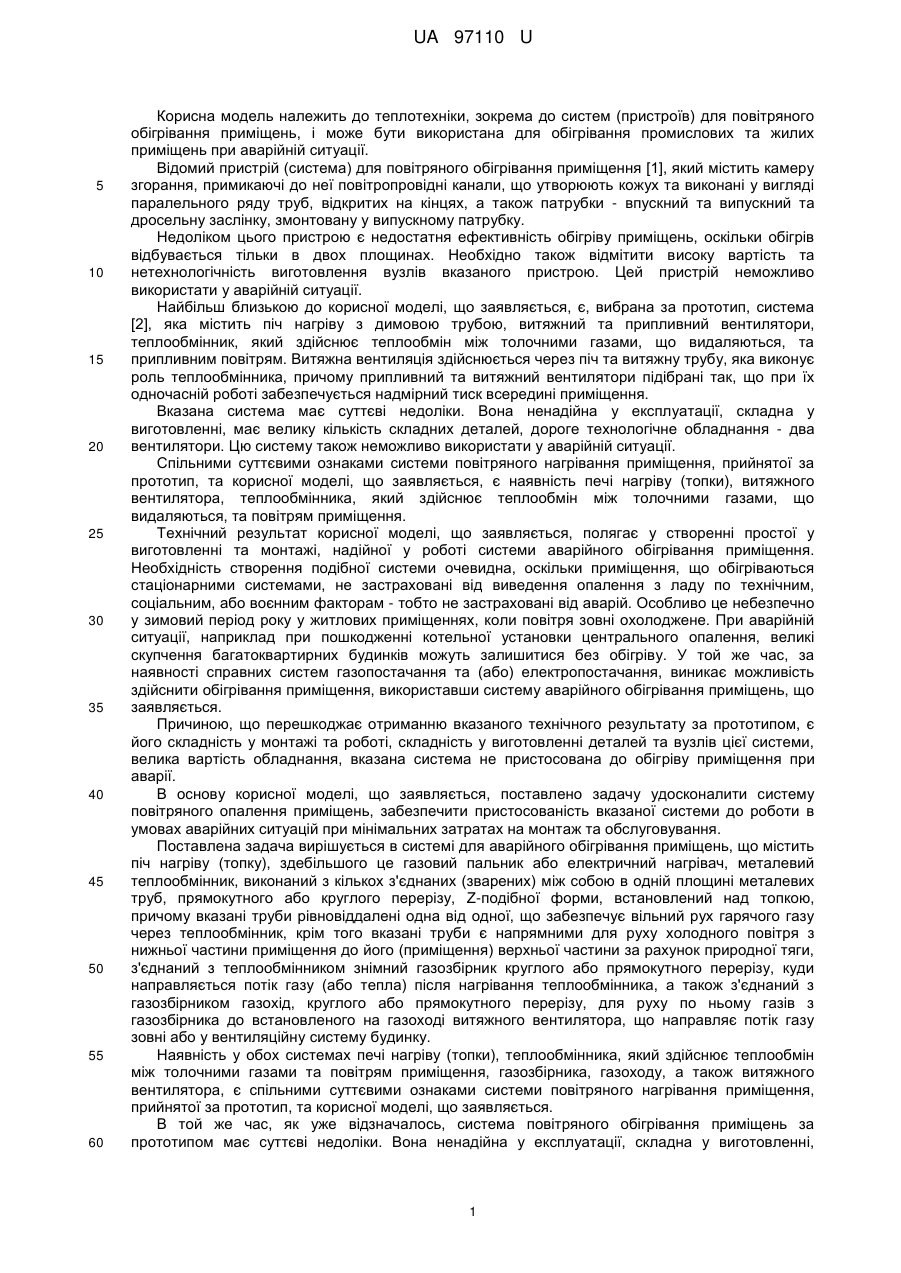

Реферат: UA 97110 U UA 97110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплотехніки, зокрема до систем (пристроїв) для повітряного обігрівання приміщень, і може бути використана для обігрівання промислових та жилих приміщень при аварійній ситуації. Відомий пристрій (система) для повітряного обігрівання приміщення [1], який містить камеру згорання, примикаючі до неї повітропровідні канали, що утворюють кожух та виконані у вигляді паралельного ряду труб, відкритих на кінцях, а також патрубки - впускний та випускний та дросельну заслінку, змонтовану у випускному патрубку. Недоліком цього пристрою є недостатня ефективність обігріву приміщень, оскільки обігрів відбувається тільки в двох площинах. Необхідно також відмітити високу вартість та нетехнологічність виготовлення вузлів вказаного пристрою. Цей пристрій неможливо використати у аварійній ситуації. Найбільш близькою до корисної моделі, що заявляється, є, вибрана за прототип, система [2], яка містить піч нагріву з димовою трубою, витяжний та припливний вентилятори, теплообмінник, який здійснює теплообмін між толочними газами, що видаляються, та припливним повітрям. Витяжна вентиляція здійснюється через піч та витяжну трубу, яка виконує роль теплообмінника, причому припливний та витяжний вентилятори підібрані так, що при їх одночасній роботі забезпечується надмірний тиск всередині приміщення. Вказана система має суттєві недоліки. Вона ненадійна у експлуатації, складна у виготовленні, має велику кількість складних деталей, дороге технологічне обладнання - два вентилятори. Цю систему також неможливо використати у аварійній ситуації. Спільними суттєвими ознаками системи повітряного нагрівання приміщення, прийнятої за прототип, та корисної моделі, що заявляється, є наявність печі нагріву (топки), витяжного вентилятора, теплообмінника, який здійснює теплообмін між толочними газами, що видаляються, та повітрям приміщення. Технічний результат корисної моделі, що заявляється, полягає у створенні простої у виготовленні та монтажі, надійної у роботі системи аварійного обігрівання приміщення. Необхідність створення подібної системи очевидна, оскільки приміщення, що обігріваються стаціонарними системами, не застраховані від виведення опалення з ладу по технічним, соціальним, або воєнним факторам - тобто не застраховані від аварій. Особливо це небезпечно у зимовий період року у житлових приміщеннях, коли повітря зовні охолоджене. При аварійній ситуації, наприклад при пошкодженні котельної установки центрального опалення, великі скупчення багатоквартирних будинків можуть залишитися без обігріву. У той же час, за наявності справних систем газопостачання та (або) електропостачання, виникає можливість здійснити обігрівання приміщення, використавши систему аварійного обігрівання приміщень, що заявляється. Причиною, що перешкоджає отриманню вказаного технічного результату за прототипом, є його складність у монтажі та роботі, складність у виготовленні деталей та вузлів цієї системи, велика вартість обладнання, вказана система не пристосована до обігріву приміщення при аварії. В основу корисної моделі, що заявляється, поставлено задачу удосконалити систему повітряного опалення приміщень, забезпечити пристосованість вказаної системи до роботи в умовах аварійних ситуацій при мінімальних затратах на монтаж та обслуговування. Поставлена задача вирішується в системі для аварійного обігрівання приміщень, що містить піч нагріву (топку), здебільшого це газовий пальник або електричний нагрівач, металевий теплообмінник, виконаний з кількох з'єднаних (зварених) між собою в одній площині металевих труб, прямокутного або круглого перерізу, Ζ-подібної форми, встановлений над топкою, причому вказані труби рівновіддалені одна від одної, що забезпечує вільний рух гарячого газу через теплообмінник, крім того вказані труби є напрямними для руху холодного повітря з нижньої частини приміщення до його (приміщення) верхньої частини за рахунок природної тяги, з'єднаний з теплообмінником знімний газозбірник круглого або прямокутного перерізу, куди направляється потік газу (або тепла) після нагрівання теплообмінника, а також з'єднаний з газозбірником газохід, круглого або прямокутного перерізу, для руху по ньому газів з газозбірника до встановленого на газоході витяжного вентилятора, що направляє потік газу зовні або у вентиляційну систему будинку. Наявність у обох системах печі нагріву (топки), теплообмінника, який здійснює теплообмін між толочними газами та повітрям приміщення, газозбірника, газоходу, а також витяжного вентилятора, є спільними суттєвими ознаками системи повітряного нагрівання приміщення, прийнятої за прототип, та корисної моделі, що заявляється. В той же час, як уже відзначалось, система повітряного обігрівання приміщень за прототипом має суттєві недоліки. Вона ненадійна у експлуатації, складна у виготовленні, 1 UA 97110 U 5 10 15 20 25 30 35 40 45 50 55 60 дорога, оскільки у конструкції цієї системи передбачена наявність складного та дорогого обладнання, вона не може бути задіяною при аварійній ситуації. На відміну від прототипу, система аварійного обігрівання приміщення, що заявляється, є набагато простішою у монтажі та обслуговуванні, її конструкція адаптована до застосування приладів нагрівання, що масово використовуються населенням у побуті. Система аварійного обігрівання приміщення, що заявляється, виконана без застосування вентилятора нагнітання повітря у топку, оскільки у ньому немає необхідності, а теплообмінник виконано у вигляді конструкції з кількох зварених між собою (згідно з розрахунком) в одній площині металевих труб прямокутного або круглого перерізу, Ζ-подібної форми, причому вказані труби рівновіддалені одна від одної на відстань, згідно з розрахунком, що забезпечує вільний рух гарячого газу, а конструкція теплообмінника не тільки віддає тепло оточуючому середовищу, а є напрямною для руху холодного повітря з нижньої частини приміщення до його (приміщення) верхньої частини за рахунок природної тяги, після нагріву теплообмінника гази з топки потрапляють у з'єднаний з теплообмінником знімний газозбірник круглого або прямокутного перерізу, а далі у з'єднаний з газозбірником газохід, також круглого перерізу, для руху по ньому газів до встановленого на газоході витяжного вентилятора, що направляє потік газу зовні або у вентиляційну систему будинку, ця система значно спрощує монтаж та забезпечує аварійний обігрів приміщення. Суттєвими ознаками система аварійного обігрівання приміщення, що заявляється, є: 1. Наявність печі нагріву (топки), здебільшого це газовий пальник або електричний нагрівач, або інше джерело тепла. 2. Виконання теплообмінника з кількох з'єднаних (зварених) між собою в одній площині металевих труб прямокутного або круглого перерізу, Z-подібної форми, встановленого над топкою, причому повітря по теплообміннику рухається за рахунок природної тяги, а вказані труби рівновіддалені одна від одної, що забезпечує вільний рух гарячого газу. 3. Наявність газозбірника круглого або прямокутного перерізу, що встановлений над теплообмінником, куди направляється потік газу (або тепла) після нагрівання теплообмінника. 4. Виконання газоходу у формі труби круглого або прямокутного перерізу, встановленого у кінці газоходу. 5. Наявність витяжного вентилятора, що встановлюється у кінці газоходу та направляє потік газу зовні. Ознаками, відмінними від прототипу, є: 1. Виконання теплообмінника у вигляді металевої конструкції, зварених між собою в одній площині кількох металевих труб прямокутного або круглого перерізу, Ζ подібної форми, що встановлюються над топкою, причому вказані труби рівновіддалені одна від одної, що забезпечує вільний рух газу з топки до газозбірника. 2. Відсутність вентилятора нагнітання повітря у топку. Приведена сукупність нових суттєвих ознак система аварійного обігрівання приміщень що заявляється, є достатньою для усіх випадків, оскільки вирішує поставлену задачу. Так, при аварійній ситуації з опаленням приміщення пропонована система може бути швидко встановлена на побутову газову плиту, яка досить часто обладнується витяжкою повітря, тобто витяжним вентилятором. Після введення у дію системи, що заявляється, відбувається швидке нагрівання приміщення, що дасть можливість мешканцям квартири безпечно чекати ремонту системи основного опалення. Таким чином, впровадження пропонованої системи аварійного обігрівання приміщень, що заявляється, дозволить створити просту у виготовленні та надійну у експлуатації систему. На основі приведеного можна зробити висновок, що нова сукупність суттєвих ознак корисної моделі, що заявляється, має причинно-наслідковий зв'язок з результатом, що досягається. Корисна модель пояснюється кресленнями: на фіг. 1 зображено систему аварійного обігрівання приміщень, що заявляється, на фіг. 2 зображено розріз А-А на фіг. 1. Система аварійного обігрівання приміщень містить (фіг. 1) основу 1, якою може бути побутова газова піч серійного виробництва, піч нагріву (топку) 2, якою може бути конфорка побутової газової печі, або електрична нагрівальна піч, теплообмінник 3, виконаний у вигляді конструкції зварених між собою в одній площині кількох металевих труб (згідно з розрахунком) прямокутного або круглого перерізу, Ζ-подібної форми, що встановлюються над топкою, причому вказані труби рівновіддалені одна від одної на відстані Δ - згідно з розрахунком (фіг. 2), що забезпечує вільний рух газу з топки до металевого газозбірника 4 (фіг. 2), останній виконано знімним, круглого або прямокутного перерізу, у нього направляється потік газу (або тепла) після нагрівання теплообмінника, газохід 5 (фіг. 1), виконаний також металевим, круглого або прямокутного перерізу, по якому здійснюється рух газів від газозбірника до витяжного 2 UA 97110 U 5 10 15 20 25 30 вентилятора 6, який направляє відпрацьовані гази у вентиляційну систему будинку або в атмосферу. Застосування системи аварійного обігрівання приміщень, що заявляється, дозволить надійно обігрівати приміщення у випадку аварійної ситуації з основною системою опалення, створити просту у виготовленні та експлуатації систему аварійного обігрівання приміщення. Подібні системи аварійного обігрівання приміщення можна застосовувати при аварійному обігріванні як жилих, так і виробничих приміщень, їх використання дасть можливість мешканцям квартири або робітникам виробничих підрозділів дочекатися ремонту основної системи теплопостачання у нормальних умовах. Підготовка та встановлення системи аварійного обігрівання приміщень здійснюється наступним чином. На основу 1, наприклад на газову побутову плиту, над піччю (конфорками) 2 встановлюють теплообмінник 3, на якому монтується газозбірник 4, далі встановлюється газохід 5, який приєднується до витяжного вентилятора 6. Система аварійного обігрівання приміщення готова до роботи. Після цього включається вентилятор 6 та запалюється конфорка 2, система починає нагрівати теплообмінник, який передає тепло повітрю приміщення. Контроль нагрівання здійснюється термометром, встановленим приблизно посередині висоти приміщення. По досягненню необхідної температури робота системи припиняється. Якщо температура досягне нижнього мінімального рівня, то робота системи відновлюється. Робота системи аварійного обігрівання приміщення випробувана на практиці, вона довела свою ефективність, температура у приміщенні піднялась до необхідного значення, що доводить її (системи) можливість і необхідність практичного застосування. Подібні системи аварійного обігрівання приміщень можуть бути виготовлені та використані при обігріванні приміщень в аварійних ситуаціях. Подібні системи можуть виготовлятись організаціями середньої потужності любої форми власності. Джерела інформації: 1. Патент США № 4230090, кл. F24B 7/00. "Пристрій для обігрівання приміщень", опубл. 1980. 2. Патент РФ № 2293255, кл. F24D 5/04, F24F 7/08, F24F 7/02, F24H 3/06. "Система повітряного опалення та вентиляції", опубл. 01.11.1996. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Система аварійного обігрівання приміщення, що містить піч нагріву (топку), здебільшого це газовий пальник або електричний нагрівач, встановлений на топці металевий теплообмінник, з'єднаний з ним газозбірник круглого або прямокутного перерізу, а також з'єднаний з газозбірником газохід, також круглого або прямокутного перерізу, по якому рухаються гази з газозбірника до встановленого на газоході витяжного вентилятора, яка відрізняється тим, що теплообмінник виконано з кількох з'єднаних (зварених) між собою в одній площині металевих труб, прямокутного або круглого перерізу, Ζ-подібної форми, причому вказані труби рівновіддалені одна від одної. 3 UA 97110 U 4 UA 97110 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
