Фіксатор-трансформер для квітів
Номер патенту: 97214
Опубліковано: 10.01.2012
Автори: Чхіквадзе Тєймураз Арчіловіч, Тупурія Манучар Гурамовіч
Формула / Реферат
1. Фіксатор-трансформер для квітів, що містить рамку з розташованими по периферії її контуру виїмками для фіксації стебел квітів, який відрізняється тим, що рамка виконана складеною, такою, що складається з планок з виступами і відповідними їм пазами на їх кінцях під шліцьове з'єднання.
2. Фіксатор-трансформер для квітів за п. 1, який відрізняється тим, що виступи планок виконані зубчастими з діаметральним розрізом і фіксуючими буртиками на їх кінцях.
3. Фіксатор-трансформер для квітів за будь-яким з пп. 1, 2, який відрізняється тим, що виїмки оснащені ложементами під стебла квітів.

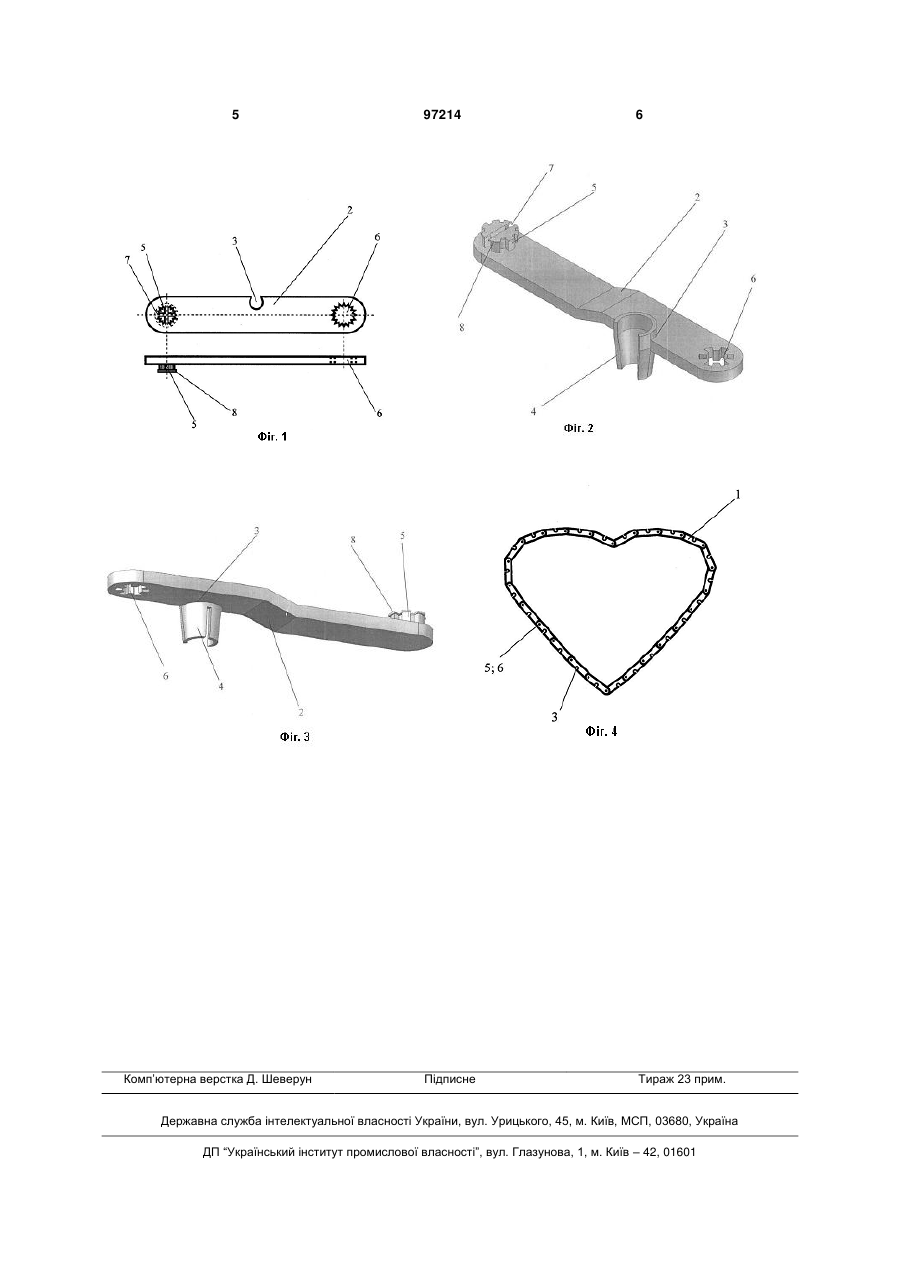

4. Фіксатор-трансформер для квітів за будь-яким з пп. 1-3, який відрізняється тим, що планка виконана з округлими кінцями і вигином в площині з'єднання.
Текст
1. Фіксатор-трансформер для квітів, що містить рамку з розташованими по периферії її контуру виїмками для фіксації стебел квітів, який відрізняється тим, що рамка виконана складеною, такою, що складається з планок з виступами і відповідними їм пазами на їх кінцях під шліцьове з'єднання. 2. Фіксатор-трансформер для квітів за п. 1, який відрізняється тим, що виступи планок виконані зубчастими з діаметральним розрізом і фіксуючими буртиками на їх кінцях. 3. Фіксатор-трансформер для квітів за будь-яким з пп. 1, 2, який відрізняється тим, що виїмки оснащені ложементами під стебла квітів. 4. Фіксатор-трансформер для квітів за будь-яким з пп. 1-3, який відрізняється тим, що планка виконана з округлими кінцями і вигином в площині з'єднання. Винахід належить до пристроїв для підтримування квітів, точніше, до пристосувань для фіксації верхньої або середньої частини стебел квітів, і може бути використаний при складанні квіткових композицій як живих, так і зрізаних квітів з їх розташуванням у необхідній конфігурації. З патентних джерел інформації відомі засоби фіксації стебел квітів. Як правило, вони являють собою різні підтримуючі пристосування, які виконані, наприклад, у вигляді перфорованих отворів різноманітної форми (1; 2), кільцевої рамки або диска з отворами (3; 4), або фіксаторів стебла ґратчастої конструкції (5). Даним фіксуючим пристроям властиві, в принципі, однакові недоліки: якщо отвори пристроїв малі - через них проходить лише саме стебло, тому неможливо при аранжуванні квітів використовувати в букеті листя стебел, що істотно зменшує привабливість букета. У випадку, якщо отвори досить великі, знижується якість фіксації квітки. Відомий також фіксатор-трансформер для аранжування квітів (6), вибраний за прототип, який дає можливість створити композицію з квітів у ви гляді центрального букета, прикрашеного периферійним обрамленням з окремих квіток. Фіксатор являє собою циліндровий контейнер для наповнення водою із знімною кришкою з отворами та центральною трубчастою горловиною для розміщення в ній букета. Верхня частина горловини виконана у вигляді круглої рамки з виїмками, розташованими по зовнішній частині рамки для розміщення в них додаткових квіток по периферії букета. Жорстка конструкція рамки відомого пристрою не дозволяє змінювати форму обрамлення букета, що звужує її функціональні можливості. Задачею, поставленою в основу даного винаходу, є створення пристрою для закріплення стебел квітів у будь-якій заданій конфігурації, що дозволить розширити функціональні можливості флористів при складанні квіткових композицій. Поставлена задача вирішується тим, що у фіксаторі-трансформері для квітів, який містить рамку з розташованими по периферії її контуру виїмками для фіксації стебел квітів, згідно з винаходом, рамка виконана складеною, такою, що складається з (19) UA (11) 97214 (13) (21) a201103368 (22) 21.03.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) ЧХІКВАДЗЕ ТЄЙМУРАЗ АРЧІЛОВІЧ, RU, ТУПУРІЯ МАНУЧАР ГУРАМОВІЧ, RU (73) ЧХІКВАДЗЕ ТЄЙМУРАЗ АРЧІЛОВІЧ, RU, ТУПУРІЯ МАНУЧАР ГУРАМОВІЧ, RU (56) DE 102005051074 A1, 26.04.2007. DE 202004013230 U1, 10.02.2005. RU 2372011 C2, 10.11.2009. RU 2324414 C2, 20.05.2008. UA 56534 U, 10.01.2011. JP 11239421 A, 07.09.1999. UA 32215 A, 15.12.2000. FR 2751190 A1, 23.01.1998. JP 9056553 A, 04.03.1997. WO 2004071253 A1, 26.08.2004. JP 2008029217 A, 14.02.2008. C2 1 3 планок з виступами та відповідними ним пазами на її кінцях під шліцьове з'єднання. У більш прийнятному варіанті виконання виступи планки та відповідні ним пази виконані зубчастими з діаметральним розрізом і фіксуючими буртиками на їх кінцях. Для поліпшення дизайну фіксатора планка виконана з округлими кінцями і вигином в площині з'єднання, а виїмки можуть бути оснащені ложементом під стебла квітів, що дозволяє захистити їх від пошкодження. Виконання фіксатора складеним у вигляді жорстких планок, що скріплені між собою за допомогою шліцьових елементів кріплення, розташованих на кінцях планок, дозволяє змінювати форму рамки за бажанням споживача, що робить її універсальною для використання, а виконання планок із зубчастими виступами, діаметральним розрізом і фіксуючими буртиками на кінцях виступів забезпечує їх надійніше скріплення під будь-яким бажаним кутом для створення потрібної форми рамки. На кресленні Фіг. 1 показана конструкція планки, на кресленнях Фіг. 2 і Фіг. 3 - їх зовнішній вигляд із ступінчастим вигином і ложементом. На кресленні Фіг. 4 - варіант складення фіксатора. Фіксатор-трансформер являє собою рамку 1, утворену планками 2 з округлими кінцями і з розташованими збоку виїмками 3 для фіксації верхньої частини стебел квітів, причому виїмки 3 можуть бути забезпечені ложементом 4 під стебла квітів. Кінці планок 1 оснащені виступами 5 і відповідними їм пазами 6 під жорстке шліцьове з'єднання. Виступи 5 виконані зубчастими з діаметральними розрізами 7 і можуть бути забезпечені фіксуючими буртиками 8. При цьому форма виконання з'єднувальних елементів не обмежується даними варіантами, вона може бути найрізноманітнішою - це може бути прямо-бічне шліцьове з'єднання, евольвент 97214 4 не, трикутне. Виступи 5 на планках можуть бути як однобічними, так і двосторонніми, охоплюючи наскрізні пази з двох сторін. Головна функція з'єднувальних елементів - забезпечення жорсткого кріплення планок відносно один одного під необхідним кутом. Само собою зрозуміло, що, чим більше зубців в шліцьовому з'єднанні, тим більше варіантів змінення форми рамки. Для створення композиції з квітів флорист сполучає кінці планок під заданим кутом, вставляючи виступ 5 планок 2 в паз 6 наступної планки, утворюючи контур рамки необхідної форми і фіксуючи її за рахунок пружних властивостей виступів буртиками. Після чого вводить стебла квітів в місці їх верхніх або середніх ділянок в ложементи 4, а їх нижні частини зв'язує стрічкою. За рахунок пружності стебел квітів вони надійно розташовуються у виїмках. Розмір рамки лімітується міцністю матеріалу (як правило, це пластмаса) та з'єднувальних деталей. Запропонована конструкція дозволяє швидко і легко формувати букети заданої конфігурації. Її можна також використовувати і для надання бажаної форми розташування живих квітів у квітниках. Список літератури, взятої до уваги при підготовці заявки: 1. Патент Німеччини DE102005051074, кл. A01G 5/04, публ 26.04.2007 р. 2. Патент Німеччини DE202004013230, кл. A01G 5/06, публ. 05.01.2005 p. 3. Патент Франції FR2751190, кл. A01G 5/04, публ. 23.01.1998 p. 4. Патент Японії JP9056553, кл. A47G 7/02, публ. 04.03.1997 p. 5. Патент США US72113365, кл. A01G 5/02, публ. 08.05.2007 p. 6. Заявка РСТ WO2004071253, кл. A01G 5/04, публ. 26.08.2004 р. (прототип). 5 Комп’ютерна верстка Д. Шеверун 97214 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

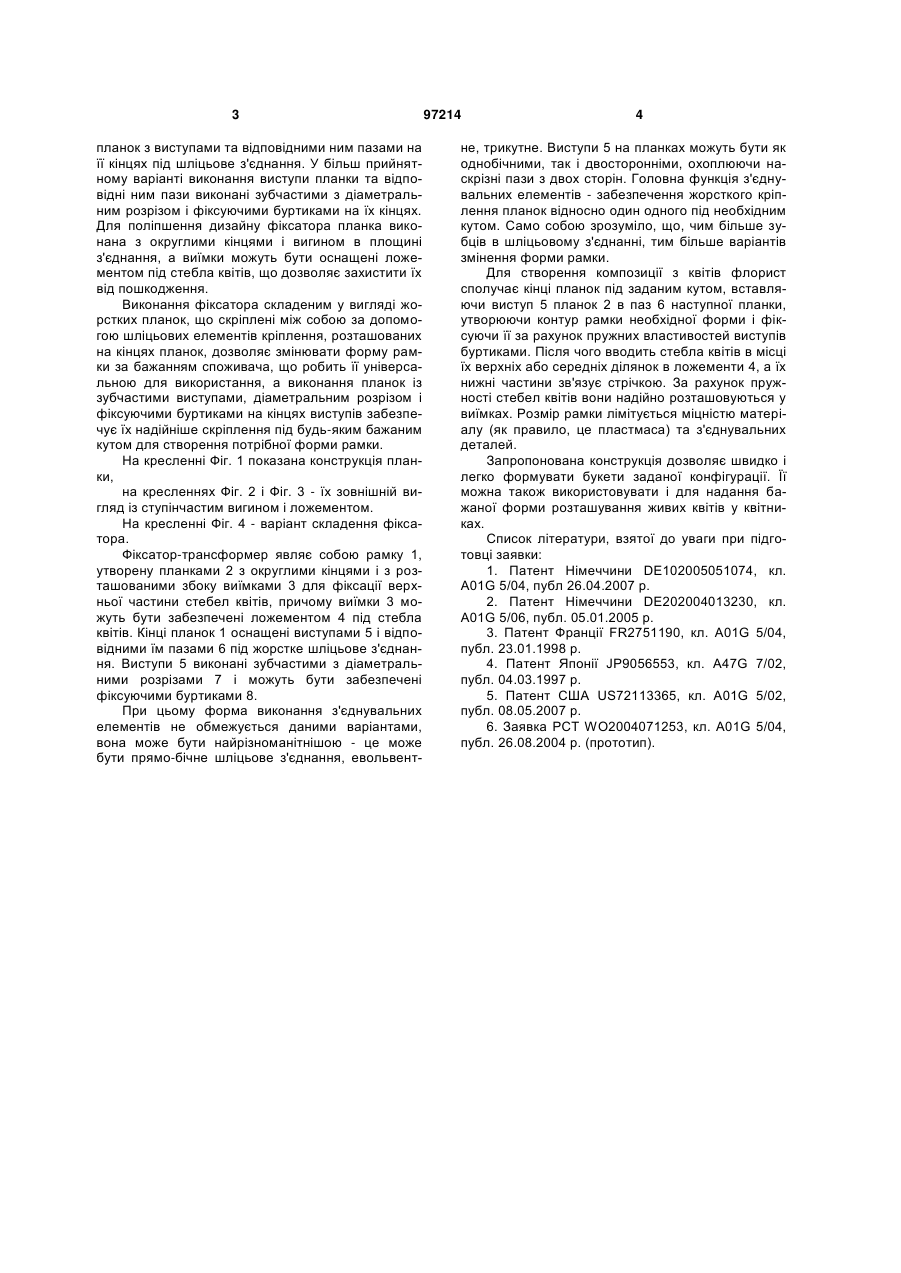

ДивитисяДодаткова інформація
Назва патенту англійськоюTransformable holder for flowers
Автори англійськоюChkhikvadze Teimuraz Archilovich, Tupuria Manuchar Huramovich
Назва патенту російськоюФиксатор-трансформер для цветов
Автори російськоюЧхиквадзе Теймураз Арчилович, Тупурия Манучар Гурамович
МПК / Мітки
Мітки: фіксатор-трансформер, квітів
