Пристрій для транспортування і очистки коренебульбоплодів

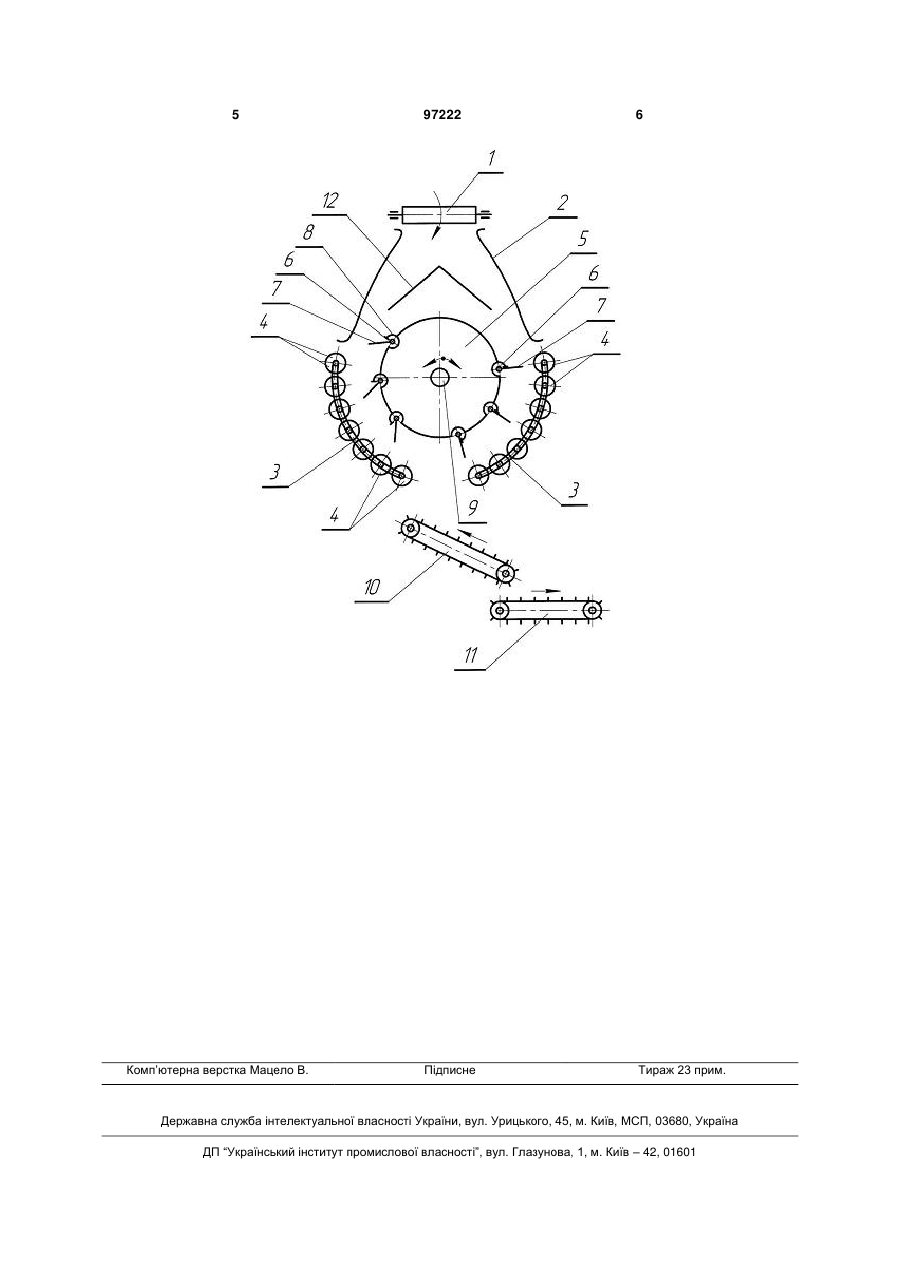

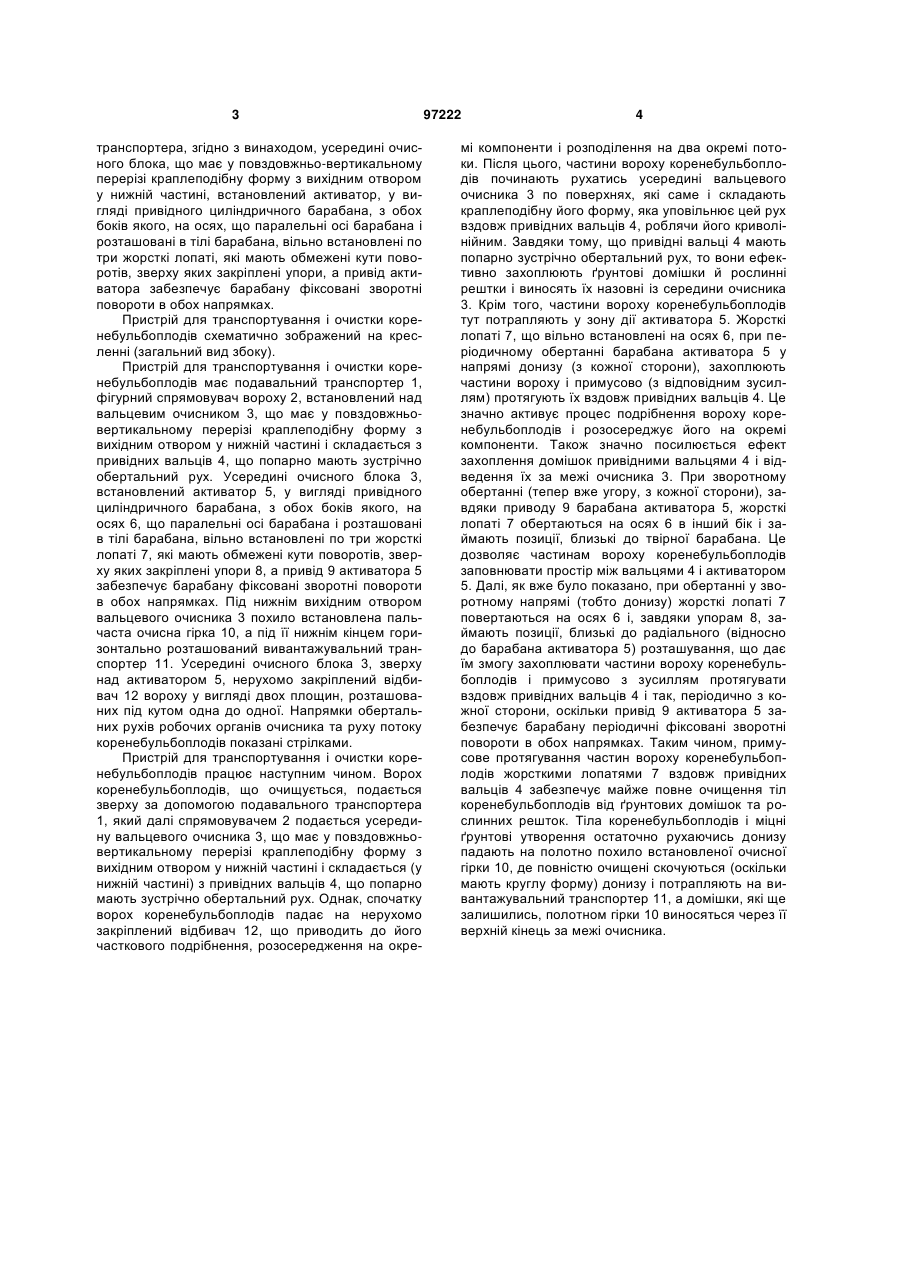

Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцевий очисний блок, що складається з пар вальців, які зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що усередині очисного блока, що має у повздовжньовертикальному перерізі краплеподібну форму з вихідним отвором у нижній частині, встановлений активатор, у вигляді привідного циліндричного барабана, з обох боків якого, на осях, що паралельні осі барабана і розташовані в тілі барабана, вільно встановлені по три жорсткі лопаті, які мають обмежені кути поворотів, зверху яких закріплені упори, а привід активатора забезпечує барабану фіксовані зворотні повороти в обох напрямках. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у [А. С. №1752240, А01D17/04, А01D27/04, опубл. 07.08.1992 р., бюл. №29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий тра нспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується, переходить з одного очисного робочого органа на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Задача винаходу - підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, активатора вороху, очисної гірки та вивантажувального (19) UA (11) 97222 (13) C2 (21) a201106899 (22) 01.06.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, ЧАУСОВ МИКОЛА ГЕОРГІЙОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ІБАТУЛЛІН ІЛЬДУС ІБАТУЛЛОВИЧ, ЛИТВИНОВ ОЛЕГ ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1752240 A1, 07.08.1992 UA 79723 C2, 10.07.2007 UA 82152 C2, 11.03.2008 UA 79871 C2, 25.07.2007 UA 80788 C2, 25.10.2007 FR 86787 A, 28.02.1966 EP 1086618 A1, 28.03.2001 FR 2847117 A1, 21.05.2004 3 транспортера, згідно з винаходом, усередині очисного блока, що має у повздовжньо-вертикальному перерізі краплеподібну форму з вихідним отвором у нижній частині, встановлений активатор, у вигляді привідного циліндричного барабана, з обох боків якого, на осях, що паралельні осі барабана і розташовані в тілі барабана, вільно встановлені по три жорсткі лопаті, які мають обмежені кути поворотів, зверху яких закріплені упори, а привід активатора забезпечує барабану фіксовані зворотні повороти в обох напрямках. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний спрямовувач вороху 2, встановлений над вальцевим очисником 3, що має у повздовжньовертикальному перерізі краплеподібну форму з вихідним отвором у нижній частині і складається з привідних вальців 4, що попарно мають зустрічно обертальний рух. Усередині очисного блока 3, встановлений активатор 5, у вигляді привідного циліндричного барабана, з обох боків якого, на осях 6, що паралельні осі барабана і розташовані в тілі барабана, вільно встановлені по три жорсткі лопаті 7, які мають обмежені кути поворотів, зверху яких закріплені упори 8, а привід 9 активатора 5 забезпечує барабану фіксовані зворотні повороти в обох напрямках. Під нижнім вихідним отвором вальцевого очисника 3 похило встановлена пальчаста очисна гірка 10, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 11. Усередині очисного блока 3, зверху над активатором 5, нерухомо закріплений відбивач 12 вороху у вигляді двох площин, розташованих під кутом одна до одної. Напрямки обертальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1, який далі спрямовувачем 2 подається усередину вальцевого очисника 3, що має у повздовжньовертикальному перерізі краплеподібну форму з вихідним отвором у нижній частині і складається (у нижній частині) з привідних вальців 4, що попарно мають зустрічно обертальний рух. Однак, спочатку ворох коренебульбоплодів падає на нерухомо закріплений відбивач 12, що приводить до його часткового подрібнення, розосередження на окре 97222 4 мі компоненти і розподілення на два окремі потоки. Після цього, частини вороху коренебульбоплодів починають рухатись усередині вальцевого очисника 3 по поверхнях, які саме і складають краплеподібну його форму, яка уповільнює цей рух вздовж привідних вальців 4, роблячи його криволінійним. Завдяки тому, що привідні вальці 4 мають попарно зустрічно обертальний рух, то вони ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх назовні із середини очисника 3. Крім того, частини вороху коренебульбоплодів тут потрапляють у зону дії активатора 5. Жорсткі лопаті 7, що вільно встановлені на осях 6, при періодичному обертанні барабана активатора 5 у напрямі донизу (з кожної сторони), захоплюють частини вороху і примусово (з відповідним зусиллям) протягують їх вздовж привідних вальців 4. Це значно активує процес подрібнення вороху коренебульбоплодів і розосереджує його на окремі компоненти. Також значно посилюється ефект захоплення домішок привідними вальцями 4 і відведення їх за межі очисника 3. При зворотному обертанні (тепер вже угору, з кожної сторони), завдяки приводу 9 барабана активатора 5, жорсткі лопаті 7 обертаються на осях 6 в інший бік і займають позиції, близькі до твірної барабана. Це дозволяє частинам вороху коренебульбоплодів заповнювати простір між вальцями 4 і активатором 5. Далі, як вже було показано, при обертанні у зворотному напрямі (тобто донизу) жорсткі лопаті 7 повертаються на осях 6 і, завдяки упорам 8, займають позиції, близькі до радіального (відносно до барабана активатора 5) розташування, що дає їм змогу захоплювати частини вороху коренебульбоплодів і примусово з зусиллям протягувати вздовж привідних вальців 4 і так, періодично з кожної сторони, оскільки привід 9 активатора 5 забезпечує барабану періодичні фіксовані зворотні повороти в обох напрямках. Таким чином, примусове протягування частин вороху коренебульбоплодів жорсткими лопатями 7 вздовж привідних вальців 4 забезпечує майже повне очищення тіл коренебульбоплодів від ґрунтових домішок та рослинних решток. Тіла коренебульбоплодів і міцні ґрунтові утворення остаточно рухаючись донизу падають на полотно похило встановленої очисної гірки 10, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 11, а домішки, які ще залишились, полотном гірки 10 виносяться через її верхній кінець за межі очисника. 5 Комп’ютерна верстка Мацело В. 97222 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
