Штучний острів на мілководді багатоцільового призначення
Номер патенту: 9740
Опубліковано: 17.10.2005
Автори: Слуцький Микола Георгійович, Кривошеїн Вілен Семенович
Формула / Реферат
1. Штучний острів на мілководді багатоцільового призначення, який має оконтурювальну оболонку, складену із секцій, і розташоване всередині оконтурювальної оболонки ґрунтове ядро, палубу, верхню надбудову, а на нижній поверхні оконтурювальної оболонки виконані елементи для занурювання її в морське дно, який відрізняється тим, що оконтурювальна оболонка складена із секцій-понтонів, металеві верхні надбудови палуб яких є частинами функціонально єдиного комплексу цільового призначення, кожна секція-понтон має на торцевих і/або бокових стінках елементи вузлів зрощування, які утворюють колодязі оконтурювальної оболонки під наповнювач, а в її палубі є отвори для насипання твердого баласту у відсіки твердого баласту, які розташовані у внутрішній порожнині секції-понтона, елементи для занурювання в морське дно оконтурювальної оболонки виконані у вигляді металевого ножа або ножів, розташованих на днищі кожної секції-понтона, всі палуби секцій-понтонів оконтурювальної оболонки утворюють палубу штучного острова, а верхньою надбудовою цієї палуби є металеві верхні надбудови суміжних секцій-понтонів, жорстко з'єднаних між собою, ця металева верхня надбудова розташована по периметру штучного острова і утворює виробничі та побутові приміщення функціонально єдиного комплексу цільового призначення, до того ж оконтурювальна оболонка обвалована камінням.
2. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що функціонально єдиний комплекс цільового призначення є виробничим комплексом для добування нафти та природного газу на морському шельфі.
3. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що функціонально єдиний комплекс цільового призначення є будівельною площадкою для житлового будівництва.
4. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що функціонально єдиний комплекс цільового призначення є площадкою для будівництва спортивно-оздоровчого комплексу.
5. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що функціонально єдиний комплекс цільового призначення є будівельною площадкою для промислового будівництва.
6. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що функціонально єдиний комплекс цільового призначення є штучним озером для риборозплідників.
7. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що металевий ніж розташований на днищі секції-понтона по повздовжній осі днища.
8. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що металеві ножі розташовані на днищі секції-понтона паралельно повздовжній осі днища.
9. Штучний острів на мілководді багатоцільового призначення за пп. 7, 8, який відрізняється тим, що металевий ніж виконаний із частин, розташованих із кроком.
10. Штучний острів на мілководді багатоцільового призначення за п. 1, який відрізняється тим, що складена із секцій-понтонів оконтурювальна оболонка має форму багатокутника.
11. Штучний острів на мілководді багатоцільового призначення за п. 10, який відрізняється тим, що складена із секцій-понтонів оконтурювальна оболонка має форму прямокутника.
12. Штучний острів на мілководді багатоцільового призначення за п. 11, який відрізняється тим, що складена із секцій-понтонів оконтурювальна оболонка має форму квадрата.
Текст

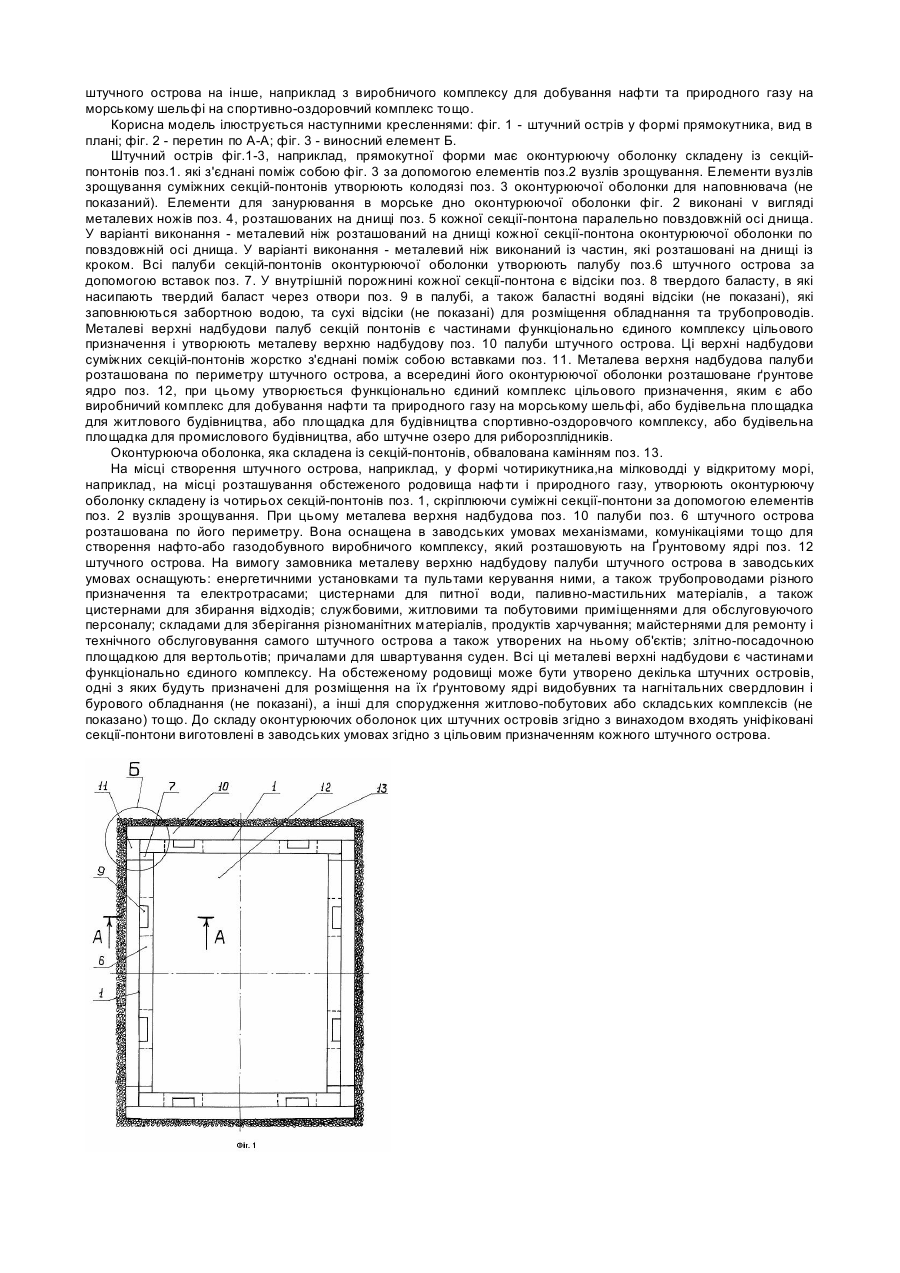

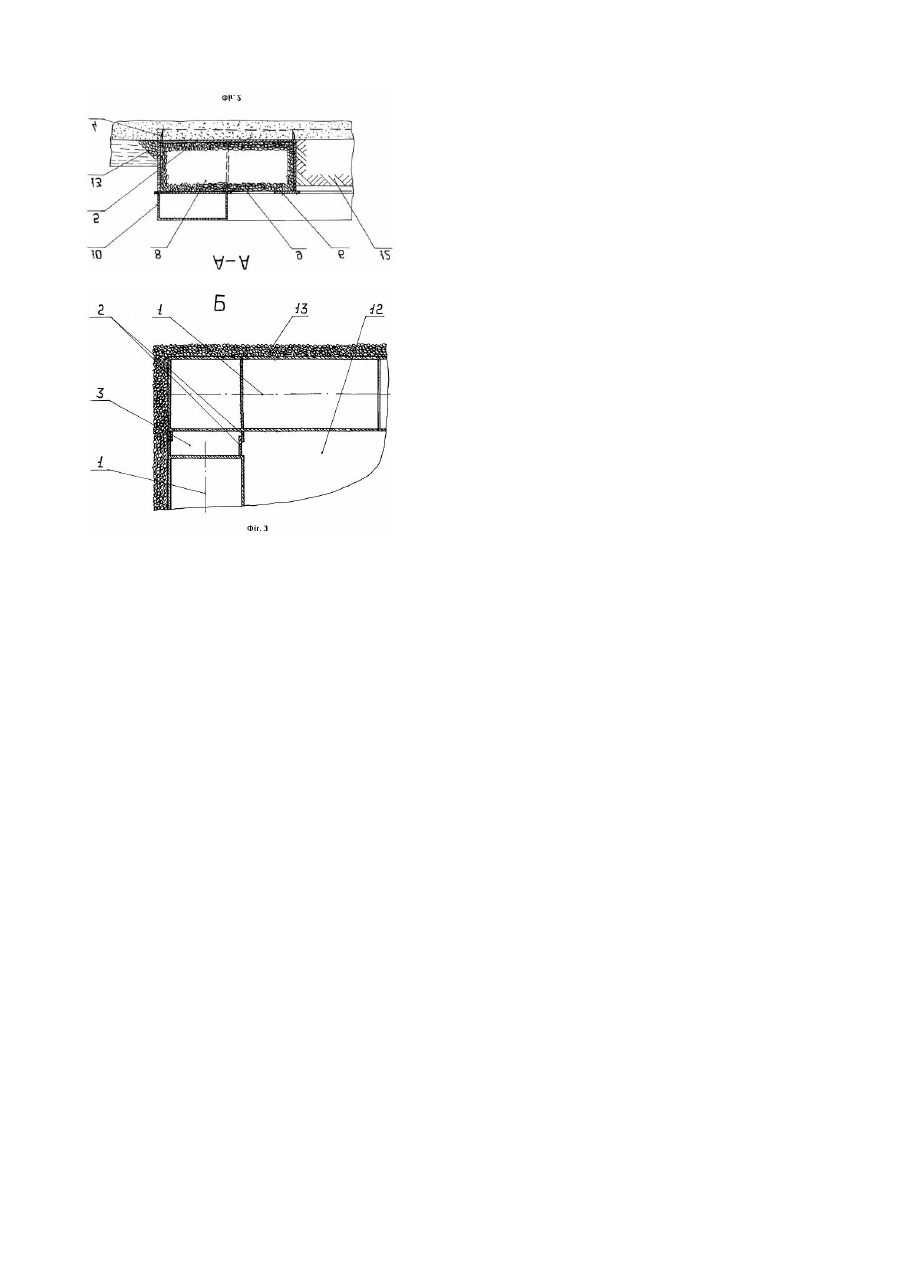

Корисна модель відноситься до гідротехнічних споруд, зокрема до штучних островів багатоцільового призначення. Відомий патент РФ №2107773 «Спосіб монтажу штучного острова». МПК Е 02 В 17/00, публ. 27.03.1998.. патентовласник Сахалінський науково-дослідний і проектний інститут «СахалінНДПІморнафта». Даний штучний острів має оконтурюючу оболонку, складену із секцій і розташоване всередині оконтурюючої оболонки ґрунтове ядро. палубу. верхню надбудову, а на нижній поверхні оконтрюючої оболонки виконані елементи для занурювання її в морське дно. Оконтурююча оболонка цього штучного острова не є опорою для палуби із верхньою надбудовою, тому конструкція даного штучного острова має додаткові палі для установки несучої палуби із верхньою надбудовою. Задачею корисної моделі «Штучний острів на мілководді багатоцільового призначення» є шляхом виконання оконтурюючої оболонки із секцій-понтонів металеві верхні надбудови палуб яких є частинами функціонально єдиного комплексу цільового призначення, кожна секція-понтон при цьому має на торцевих і/або бокових стінках елементи вузлів зрощування, отвори в палубі для насипання твердого баласту у відсіки твердого баласту, а також металеві ножі на днищі для занурювання в морське дно оконтурюючої оболонки, яка до того ж обвалована камінням; всі палуби секцій-понтонів оконтурюючої оболонки утворюють палубу штучного острова, при цьому її верхня надбудова складається із металевих верхніх надбудов суміжних секцій-понтонів, які утворюють функціонально єдиний комплекс цільового призначення розташований по периметру штучного острова, забезпечити модульність і уніфікацію конструктивних елементів штучного острова з оснащенням їх палуб в заводських умовах верхніми надбудовами, які є частинами функціонально єдиного комплексу цільового призначення-що дозволяє утворювати на мілководді штучні острова різноманітного цільового призначення. Суть корисної моделі. Наступне відомо. Штучний острів має оконтурюючу оболонку складену із секцій і розташоване всередині оконтурюючої оболонки Ґрунтове ядро, палубу, верхню надбудову, а на нижній поверхні оконтрюючої оболонки виконані елементи для занурювання її в морське дно. Наступне нове. Оконтурююча оболонка складена із секцій-понтонів металеві верхні надбудови палуб яких є частинами функціонально єдиного комплексу цільового призначення, кожна секція-понтон має на торцевих і/або бокових стінках елементи вузлів зрощування. які утворюють колодязі оконтурюючої оболонки під наповнювач, а в її палубі є отвори для насипання твердого баласту у відсіки твердого баласту. які розташовані у внутрішній порожнині секції-понтона, елементи для занурювання в морське дно оконтурюючої оболонки виконані у вигляді металевого ножа або ножів, розташованих на днищі кожної секції-понтона, всі палуби секцій-понтонів оконтурюючої оболонки утворюють палубу штучного острова, а верхньою надбудовою цієї палуби є металеві верхні надбудови суміжних секційпонтонів жорстко з'єднаних поміж собою, ця металева верхня надбудова розташована по периметру штучного острова і утворює виробничі та побутові приміщення функціонально єдиного комплексу цільового призначення, до того ж оконтурююча оболонка обвалована камінням. Наступне відомо. Відомий залізобетонний понтон, який має палубу, відсіки водного баласту і сухі відсіки [«Конструктивне креслення понтона», креслення 1760-110.01103, виробник Херсонський державний завод «Палада»]. Функціонально єдиний комплекс цільового призначення є виробничим комплексом для добування нафти та природного газу на морському шельфі. Функціонально єдиний комплекс цільового призначення є будівельною площадкою для житлового будівництва. Функціонально єдиний комплекс цільового призначення є площадкою для будівництва спортивнооздоровчого комплексу. Функціонально єдиний комплекс цільового призначення є будівельною площадкою для промислового будівництва, Функціонально єдиний комплекс цільового призначення є штучним озером для риборозплідників. Металевий ніж розташований на днищі секції-понтона по поздовжній осі днища. Металеві ножі розташовані на днищі секції-понтона паралельно поздовжній осі днища. Металевий ніж виконаний із частин розташованих із кроком. Складена із секцій-понтонів оконтурююча оболонка має форму багатокутника. Складена із секцій-понтонів оконтурююча оболонка має форму прямокутника. Складена із секцій-понтонів оконтурююча оболонка має форму квадрата. Технічний результат. Виготовлення і оснащення секцій-понтонів оконтурюючої оболонки для утворення штучних островів одночасно із інфраструктурою в залежності від потреб, тобто для штучного острова, наприклад, з виробничим комплексом для добування нафти та природного газу на морському шельфі, з спортивнооздоровчим комплексом і т. ін., дає змогу утворювати штучні острови цільового призначення шляхом обгороджування секціями-понтонами частини річкової акваторії або морського мілководного шельфу. Всі секції-понтони оконтурюючої оболонки виготовляють в заводських умовах, вони мають відповідні металеві верхні надбудови, згідно з їх функціональним призначенням, і оснащені механізмами і комунікаціями, які розташовані також і у сухих відсіках секцій-понтонів. Все це забезпечує модульність і уніфікацію конструктивних елементів штучного острова. Роботи по монтажу обладнання, трубопроводів, оснащенню житлових побутових приміщень, також здійснюють в умовах спеціалізованого підприємства, що значно скорочує витрати коштів на виконання цих робіт. Створення Ґрунтового ядра всередині оконтурюючої оболонки, яка складена із секційпонтонів, зменшить обсяги каменю, щебеню, піску, не призведе до забруднення акваторії в місці створення штучного острова і не потребує додаткових витрат на екологію. Металеві ножі оконтурюючої оболонки забезпечують заглиблення її в морське дно, а для більш щільного прилягання днищ секцій-понтонів оконтурюючої оболонки до морського дна. у їх відсіки твердого баласту, через отвори в палубі, насипають твердий баласт. Наявність елементів вузлів зрощування суміжних секцій-понтонів оконтурюючої оболонки дозволяє в умовах відкритого моря створити штучний острів багатокутної форми. Обвалування оконтурюючої оболонки камінням запобігає розмиванню морського дна під днищами секцій-понтонів оконтурюючої оболонки під час шторму. Розташування виробничих та побутових приміщень функціонально єдиного комплексу у металевій верхній надбудові палуби по периметру штучного острова дозволяє, при необхідності, змінити цільове призначення штучного острова на інше, наприклад з виробничого комплексу для добування нафти та природного газу на морському шельфі на спортивно-оздоровчий комплекс тощо. Корисна модель ілюструється наступними кресленнями: фіг. 1 - штучний острів у формі прямокутника, вид в плані; фіг. 2 - перетин по А-А; фіг. 3 - виносний елемент Б. Штучний острів фіг.1-3, наприклад, прямокутної форми має оконтурюючу оболонку складену із секційпонтонів поз.1. які з'єднані поміж собою фіг. 3 за допомогою елементів поз.2 вузлів зрощування. Елементи вузлів зрощування суміжних секцій-понтонів утворюють колодязі поз. 3 оконтурюючої оболонки для наповнювача (не показаний). Елементи для занурювання в морське дно оконтурюючої оболонки фіг. 2 виконані v вигляді металевих ножів поз. 4, розташованих на днищі поз. 5 кожної секції-понтона паралельно повздовжній осі днища. У варіанті виконання - металевий ніж розташований на днищі кожної секції-понтона оконтурюючої оболонки по повздовжній осі днища. У варіанті виконання - металевий ніж виконаний із частин, які розташовані на днищі із кроком. Всі палуби секцій-понтонів оконтурюючої оболонки утворюють палубу поз.6 штучного острова за допомогою вставок поз. 7. У внутрішній порожнині кожної секції-понтона є відсіки поз. 8 твердого баласту, в які насипають твердий баласт через отвори поз. 9 в палубі, а також баластні водяні відсіки (не показані), які заповнюються забортною водою, та сухі відсіки (не показані) для розміщення обладнання та трубопроводів. Металеві верхні надбудови палуб секцій понтонів є частинами функціонально єдиного комплексу цільового призначення і утворюють металеву верхню надбудову поз. 10 палуби штучного острова. Ці верхні надбудови суміжних секцій-понтонів жорстко з'єднані поміж собою вставками поз. 11. Металева верхня надбудова палуби розташована по периметру штучного острова, а всередині його оконтурюючої оболонки розташоване ґрунтове ядро поз. 12, при цьому утворюється функціонально єдиний комплекс цільового призначення, яким є або виробничий комплекс для добування нафти та природного газу на морському шельфі, або будівельна площадка для житлового будівництва, або площадка для будівництва спортивно-оздоровчого комплексу, або будівельна площадка для промислового будівництва, або штучне озеро для риборозплідників. Оконтурююча оболонка, яка складена із секцій-понтонів, обвалована камінням поз. 13. На місці створення штучного острова, наприклад, у формі чотирикутника,на мілководді у відкритому морі, наприклад, на місці розташування обстеженого родовища нафти і природного газу, утворюють оконтурюючу оболонку складену із чотирьох секцій-понтонів поз. 1, скріплюючи суміжні секції-понтони за допомогою елементів поз. 2 вузлів зрощування. При цьому металева верхня надбудова поз. 10 палуби поз. 6 штучного острова розташована по його периметру. Вона оснащена в заводських умовах механізмами, комунікаціями тощо для створення нафто-або газодобувного виробничого комплексу, який розташовують на Ґрунтовому ядрі поз. 12 штучного острова. На вимогу замовника металеву верхню надбудову палуби штучного острова в заводських умовах оснащують: енергетичними установками та пультами керування ними, а також трубопроводами різного призначення та електротрасами; цистернами для питної води, паливно-мастильних матеріалів, а також цистернами для збирання відходів; службовими, житловими та побутовими приміщеннями для обслуговуючого персоналу; складами для зберігання різноманітних матеріалів, продуктів харчування; майстернями для ремонту і технічного обслуговування самого штучного острова а також утворених на ньому об'єктів; злітно-посадочною площадкою для вертольотів; причалами для швартування суден. Всі ці металеві верхні надбудови є частинами функціонально єдиного комплексу. На обстеженому родовищі може бути утворено декілька штучних островів, одні з яких будуть призначені для розміщення на їх ґрунтовому ядрі видобувних та нагнітальних свердловин і бурового обладнання (не показані), а інші для спорудження житлово-побутових або складських комплексів (не показано) тощо. До складу оконтурюючих оболонок цих штучних островів згідно з винаходом входять уніфіковані секції-понтони виготовлені в заводських умовах згідно з цільовим призначенням кожного штучного острова.
