Транспортер-сепаратор гною

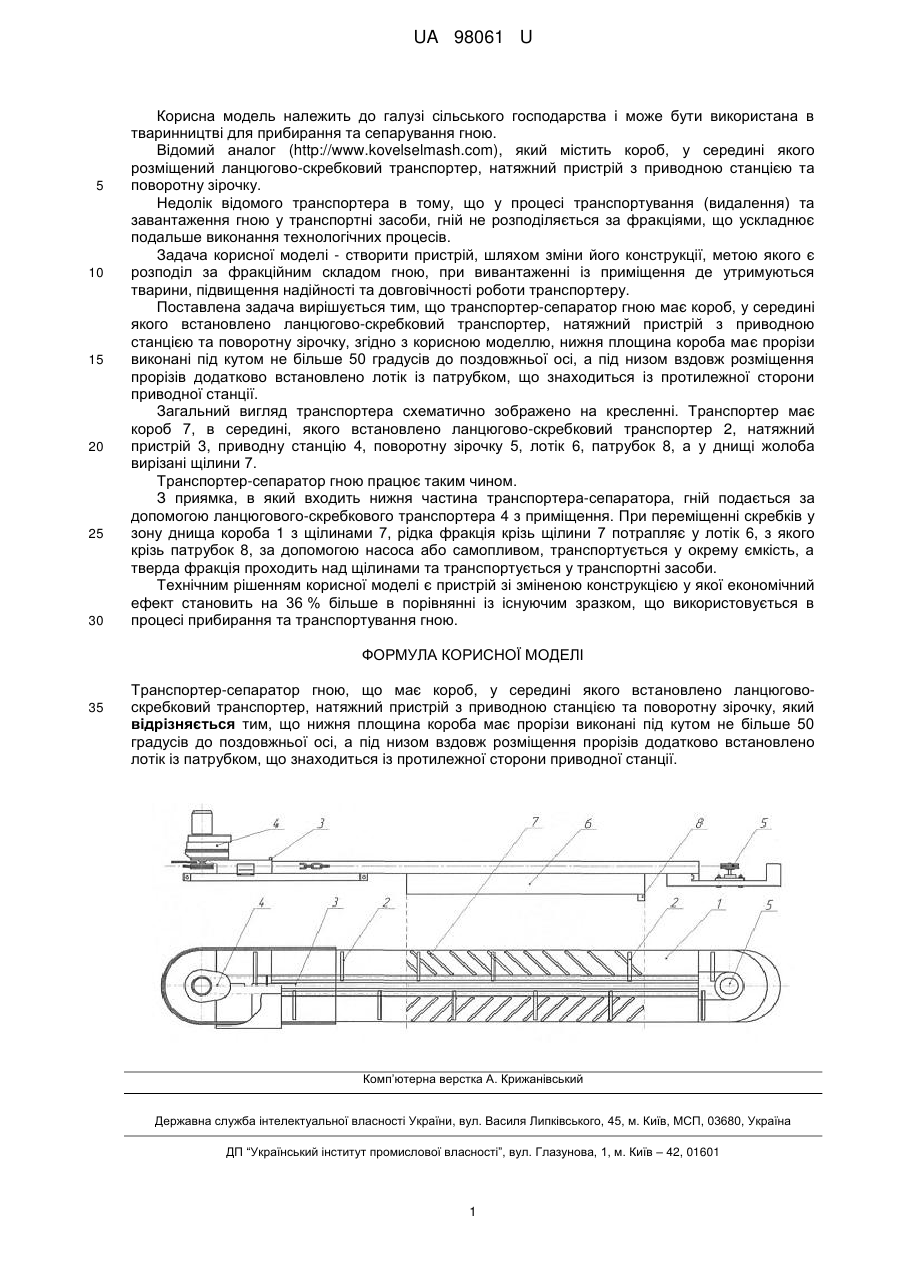

Реферат: Транспортер-сепаратор гною має короб, у середині якого встановлено ланцюгово-скребковий транспортер, натяжний пристрій з приводною станцією та поворотну зірочку. Нижня площина короба має прорізи виконані під кутом не більше 50 градусів до поздовжньої осі, а під низом вздовж розміщення прорізів додатково встановлено лотік із патрубком, що знаходиться із протилежної сторони приводної станції. UA 98061 U (12) UA 98061 U UA 98061 U 5 10 15 20 25 30 Корисна модель належить до галузі сільського господарства і може бути використана в тваринництві для прибирання та сепарування гною. Відомий аналог (http://www.kovelselmash.com), який містить короб, у середині якого розміщений ланцюгово-скребковий транспортер, натяжний пристрій з приводною станцією та поворотну зірочку. Недолік відомого транспортера в тому, що у процесі транспортування (видалення) та завантаження гною у транспортні засоби, гній не розподіляється за фракціями, що ускладнює подальше виконання технологічних процесів. Задача корисної моделі - створити пристрій, шляхом зміни його конструкції, метою якого є розподіл за фракційним складом гною, при вивантаженні із приміщення де утримуються тварини, підвищення надійності та довговічності роботи транспортеру. Поставлена задача вирішується тим, що транспортер-сепаратор гною має короб, у середині якого встановлено ланцюгово-скребковий транспортер, натяжний пристрій з приводною станцією та поворотну зірочку, згідно з корисною моделлю, нижня площина короба має прорізи виконані під кутом не більше 50 градусів до поздовжньої осі, а під низом вздовж розміщення прорізів додатково встановлено лотік із патрубком, що знаходиться із протилежної сторони приводної станції. Загальний вигляд транспортера схематично зображено на кресленні. Транспортер має короб 7, в середині, якого встановлено ланцюгово-скребковий транспортер 2, натяжний пристрій 3, приводну станцію 4, поворотну зірочку 5, лотік 6, патрубок 8, а у днищі жолоба вирізані щілини 7. Транспортер-сепаратор гною працює таким чином. З приямка, в який входить нижня частина транспортера-сепаратора, гній подається за допомогою ланцюгового-скребкового транспортера 4 з приміщення. При переміщенні скребків у зону днища короба 1 з щілинами 7, рідка фракція крізь щілини 7 потрапляє у лотік 6, з якого крізь патрубок 8, за допомогою насоса або самопливом, транспортується у окрему ємкість, а тверда фракція проходить над щілинами та транспортується у транспортні засоби. Технічним рішенням корисної моделі є пристрій зі зміненою конструкцією у якої економічний ефект становить на 36 % більше в порівнянні із існуючим зразком, що використовується в процесі прибирання та транспортування гною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Транспортер-сепаратор гною, що має короб, у середині якого встановлено ланцюговоскребковий транспортер, натяжний пристрій з приводною станцією та поворотну зірочку, який відрізняється тим, що нижня площина короба має прорізи виконані під кутом не більше 50 градусів до поздовжньої осі, а під низом вздовж розміщення прорізів додатково встановлено лотік із патрубком, що знаходиться із протилежної сторони приводної станції. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
