Транспортер для прибирання гною
Номер патенту: 57198
Опубліковано: 10.02.2011
Автори: Дешко Віталій Іванович, Зелінський Валентин Мар'янович, Братішко Вячеслав Вячеславович, Ткач Віктор Васильович
Формула / Реферат
1. Транспортер для прибирання гною, який містить ведучу зірочку, що складається із ступиці з диском, оснащеним по боках диска циліндричними опорними виступами та зуб'ями, які взаємодіють з замкнутим ланцюгом, виконаним у вигляді з'єднаних між собою за допомогою осей, пакетів зовнішніх та внутрішніх планок, який відрізняється тим, що диск ведучої зірочки виконано складеним і включає, крім диска з зуб'ями, змінні фланці, які прикріплені з двох сторін диска, утворюючи циліндричні опорні виступи.
2. Транспортер за п. 1, який відрізняється тим, що діаметр кожного наступного змінного фланця збільшується пропорційно збільшенню кроку ланцюга до певного розміру при його зношенні.
Текст

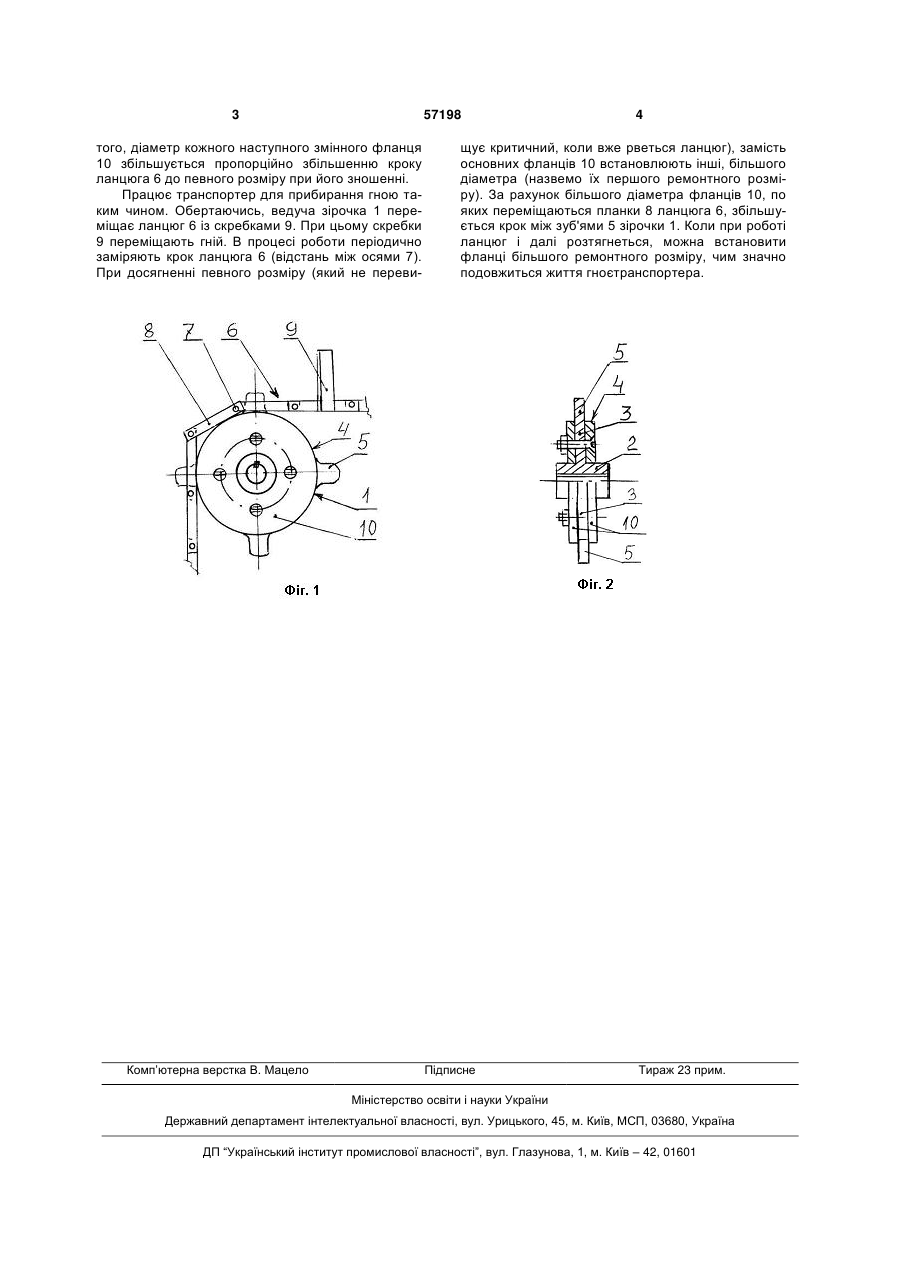

1. Транспортер для прибирання гною, який містить ведучу зірочку, що складається із ступиці з диском, оснащеним по боках диска циліндричними опорними виступами та зуб'ями, які взаємодіють з 3 57198 того, діаметр кожного наступного змінного фланця 10 збільшується пропорційно збільшенню кроку ланцюга 6 до певного розміру при його зношенні. Працює транспортер для прибирання гною таким чином. Обертаючись, ведуча зірочка 1 переміщає ланцюг 6 із скребками 9. При цьому скребки 9 переміщають гній. В процесі роботи періодично заміряють крок ланцюга 6 (відстань між осями 7). При досягненні певного розміру (який не переви Комп’ютерна верстка В. Мацело 4 щує критичний, коли вже рветься ланцюг), замість основних фланців 10 встановлюють інші, більшого діаметра (назвемо їх першого ремонтного розміру). За рахунок більшого діаметра фланців 10, по яких переміщаються планки 8 ланцюга 6, збільшується крок між зуб'ями 5 зірочки 1. Коли при роботі ланцюг і далі розтягнеться, можна встановити фланці більшого ремонтного розміру, чим значно подовжиться життя гноєтранспортера. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConveyor for manure removal
Автори англійськоюDeshko Vitalii Ivanovych, Bratishko Viacheslav Viacheslavovych, Zelinskyi Valentyn Marianovych, Tkach Viktor Vasyliovych
Назва патенту російськоюТранспортер для уборки навоза
Автори російськоюДешко Виталий Иванович, Братишко Вячеслав Вячеславович, Зелинский Валентин Марьянович, Ткач Виктор Васильевич
МПК / Мітки
МПК: A01K 1/01
Мітки: гною, прибирання, транспортер
