Пролітний газобетонний елемент з периметральним армуванням зварною сіткою

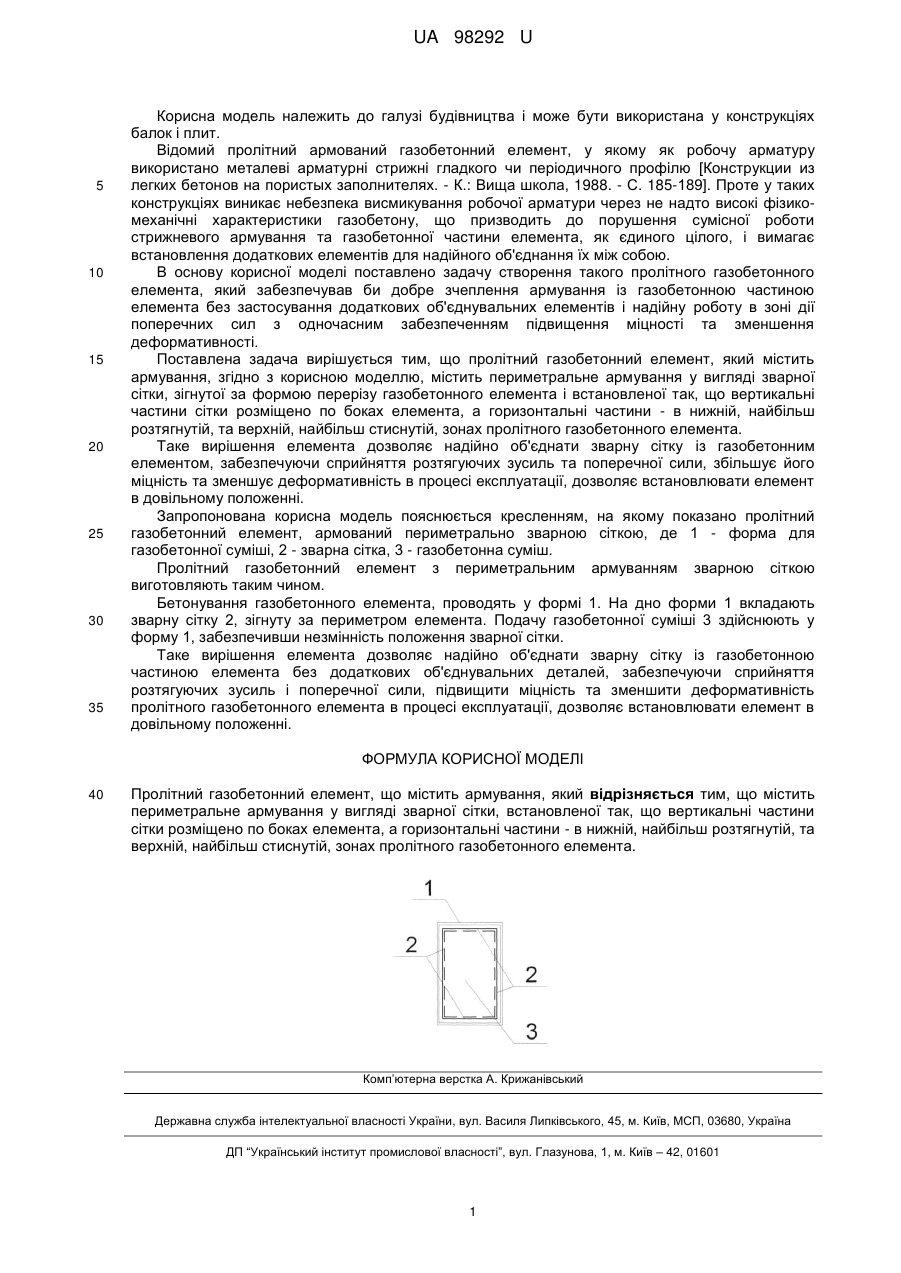

Реферат: UA 98292 U UA 98292 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики газобетону, що призводить до порушення сумісної роботи стрижневого армування та газобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного газобетонного елемента, який забезпечував би добре зчеплення армування із газобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний газобетонний елемент, який містить армування, згідно з корисною моделлю, містить периметральне армування у вигляді зварної сітки, зігнутої за формою перерізу газобетонного елемента і встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного газобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із газобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, збільшує його міцність та зменшує деформативність в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. Запропонована корисна модель пояснюється кресленням, на якому показано пролітний газобетонний елемент, армований периметрально зварною сіткою, де 1 - форма для газобетонної суміші, 2 - зварна сітка, 3 - газобетонна суміш. Пролітний газобетонний елемент з периметральним армуванням зварною сіткою виготовляють таким чином. Бетонування газобетонного елемента, проводять у формі 1. На дно форми 1 вкладають зварну сітку 2, зігнуту за периметром елемента. Подачу газобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із газобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного газобетонного елемента в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний газобетонний елемент, що містить армування, який відрізняється тим, що містить периметральне армування у вигляді зварної сітки, встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного газобетонного елемента. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
