Пролітний пінобетонний елемент з тристороннім армуванням просічно-витяжною сіткою

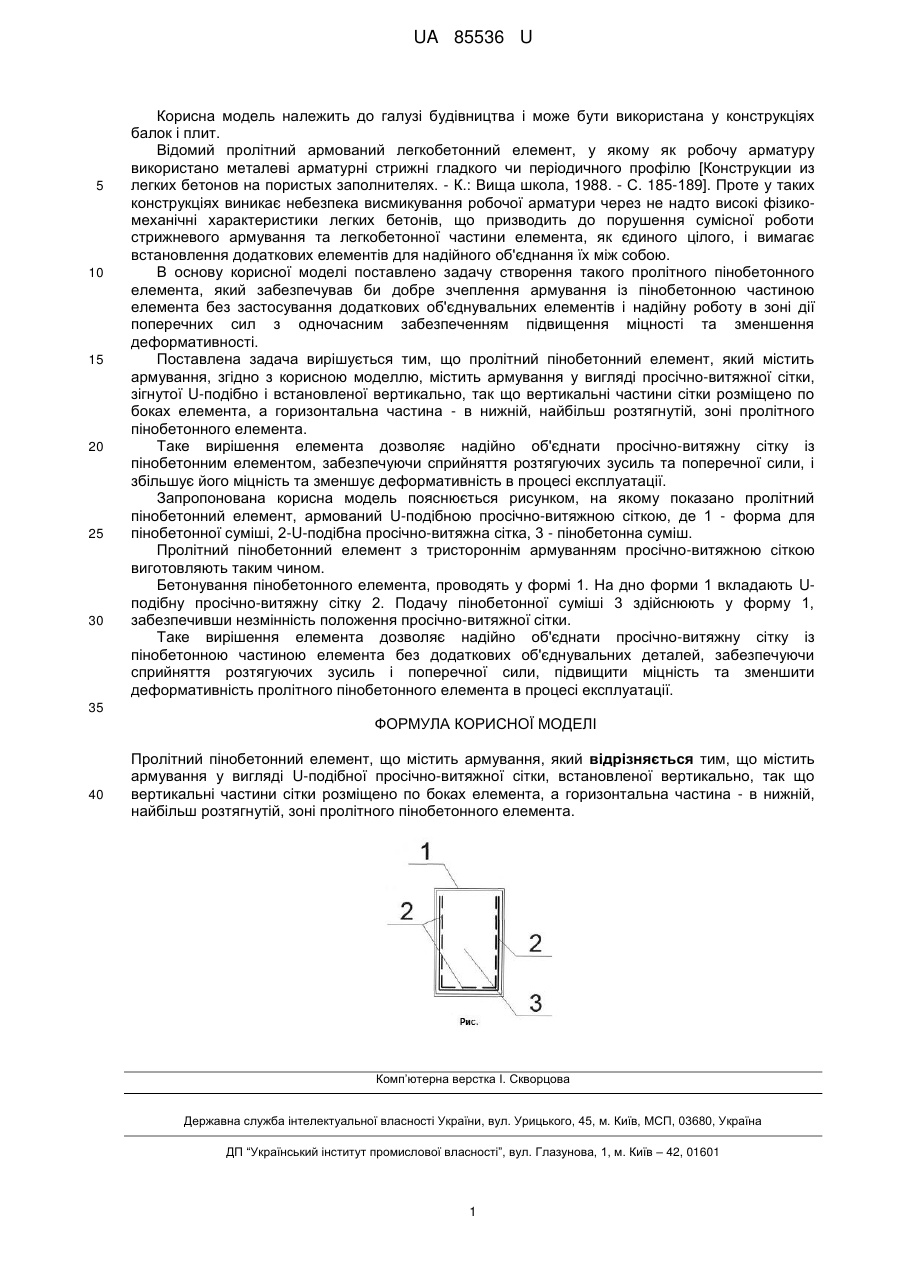

Реферат: UA 85536 U UA 85536 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та легкобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного пінобетонного елемента, який забезпечував би добре зчеплення армування із пінобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить армування, згідно з корисною моделлю, містить армування у вигляді просічно-витяжної сітки, зігнутої U-подібно і встановленої вертикально, так що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні пролітного пінобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Запропонована корисна модель пояснюється рисунком, на якому показано пролітний пінобетонний елемент, армований U-подібною просічно-витяжною сіткою, де 1 - форма для пінобетонної суміші, 2-U-подібна просічно-витяжна сітка, 3 - пінобетонна суміш. Пролітний пінобетонний елемент з тристороннім армуванням просічно-витяжною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. На дно форми 1 вкладають Uподібну просічно-витяжну сітку 2. Подачу пінобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного пінобетонного елемента в процесі експлуатації. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний пінобетонний елемент, що містить армування, який відрізняється тим, що містить армування у вигляді U-подібної просічно-витяжної сітки, встановленої вертикально, так що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні пролітного пінобетонного елемента. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
