Пролітний пінобетонний елемент з периметральним армуванням просічно-витяжною сіткою

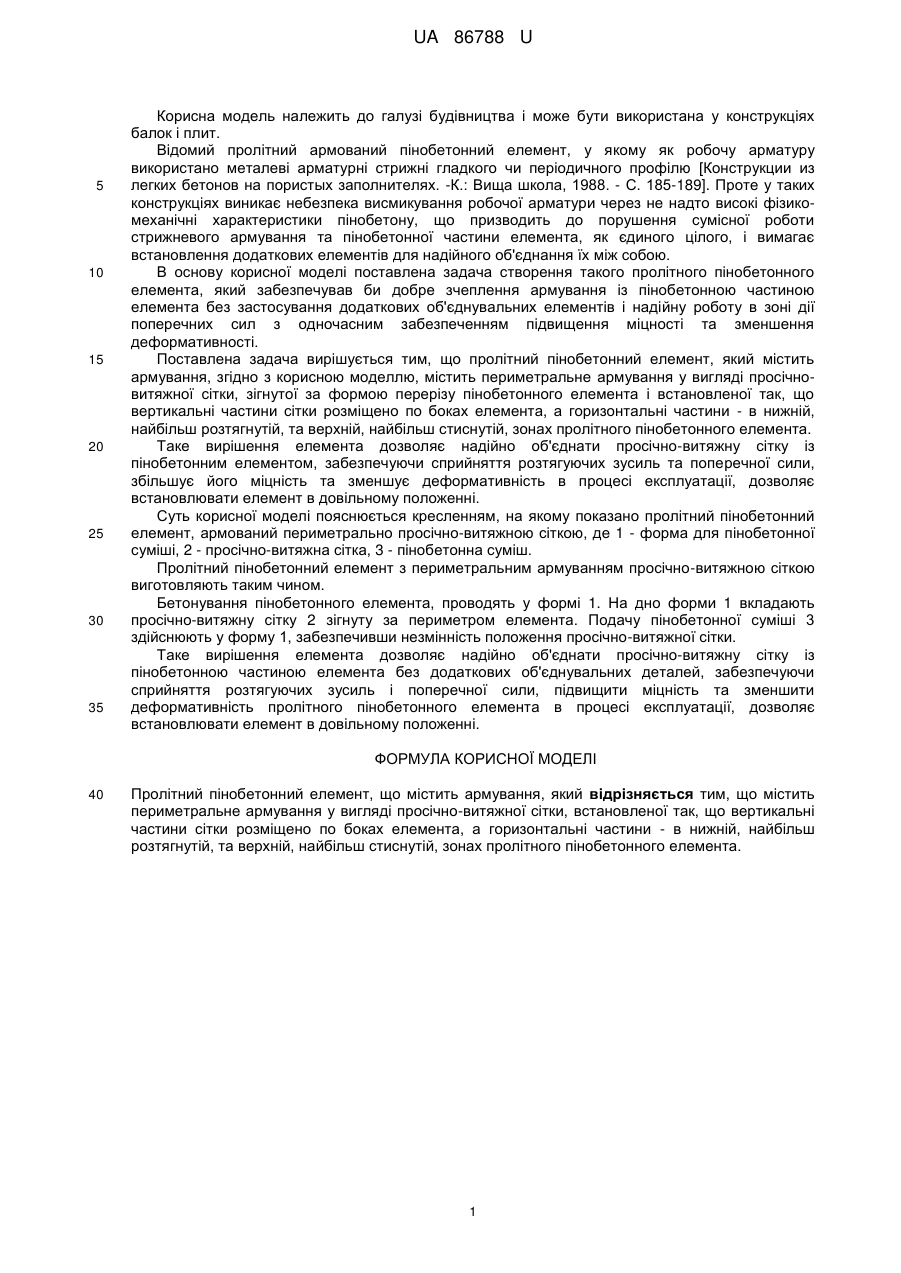

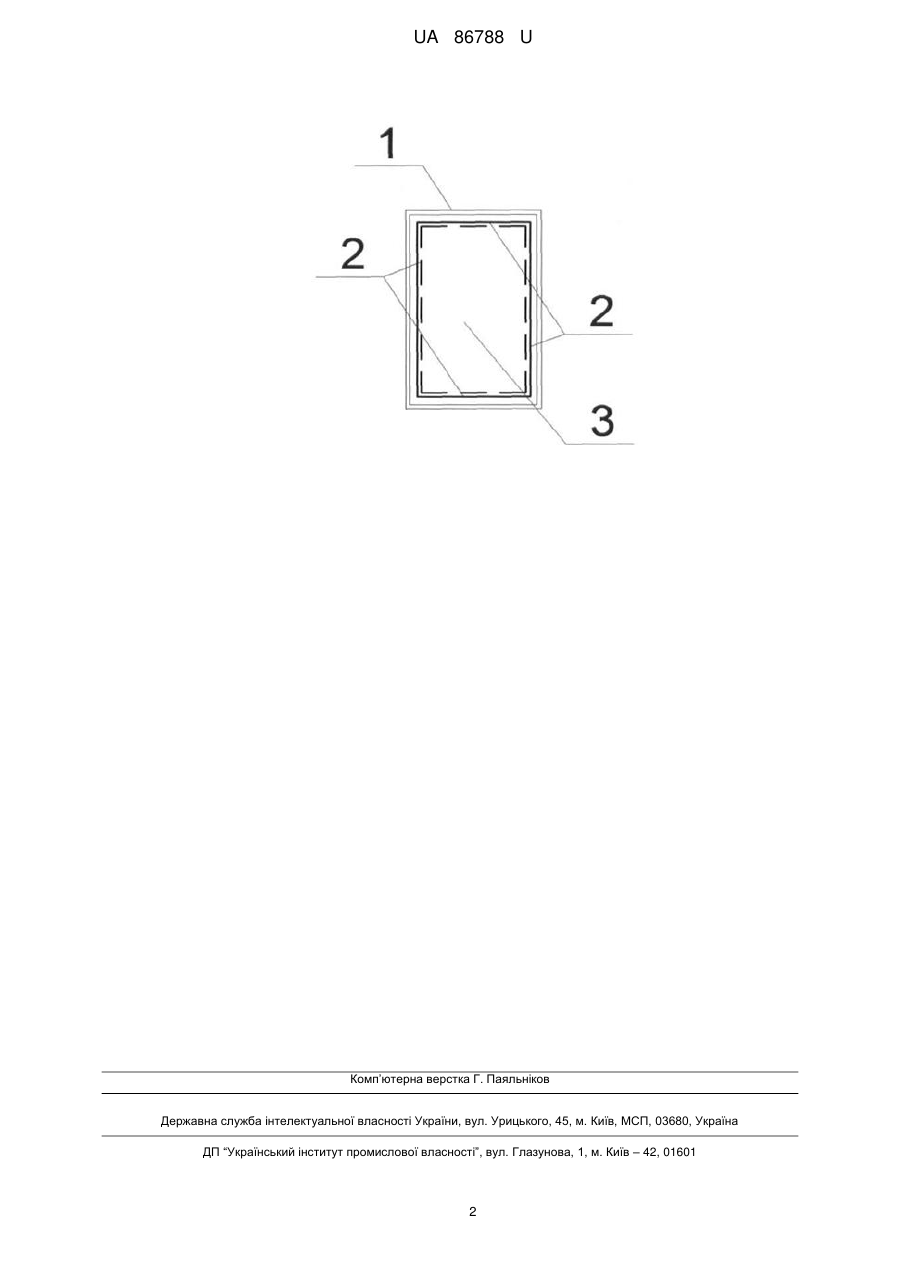

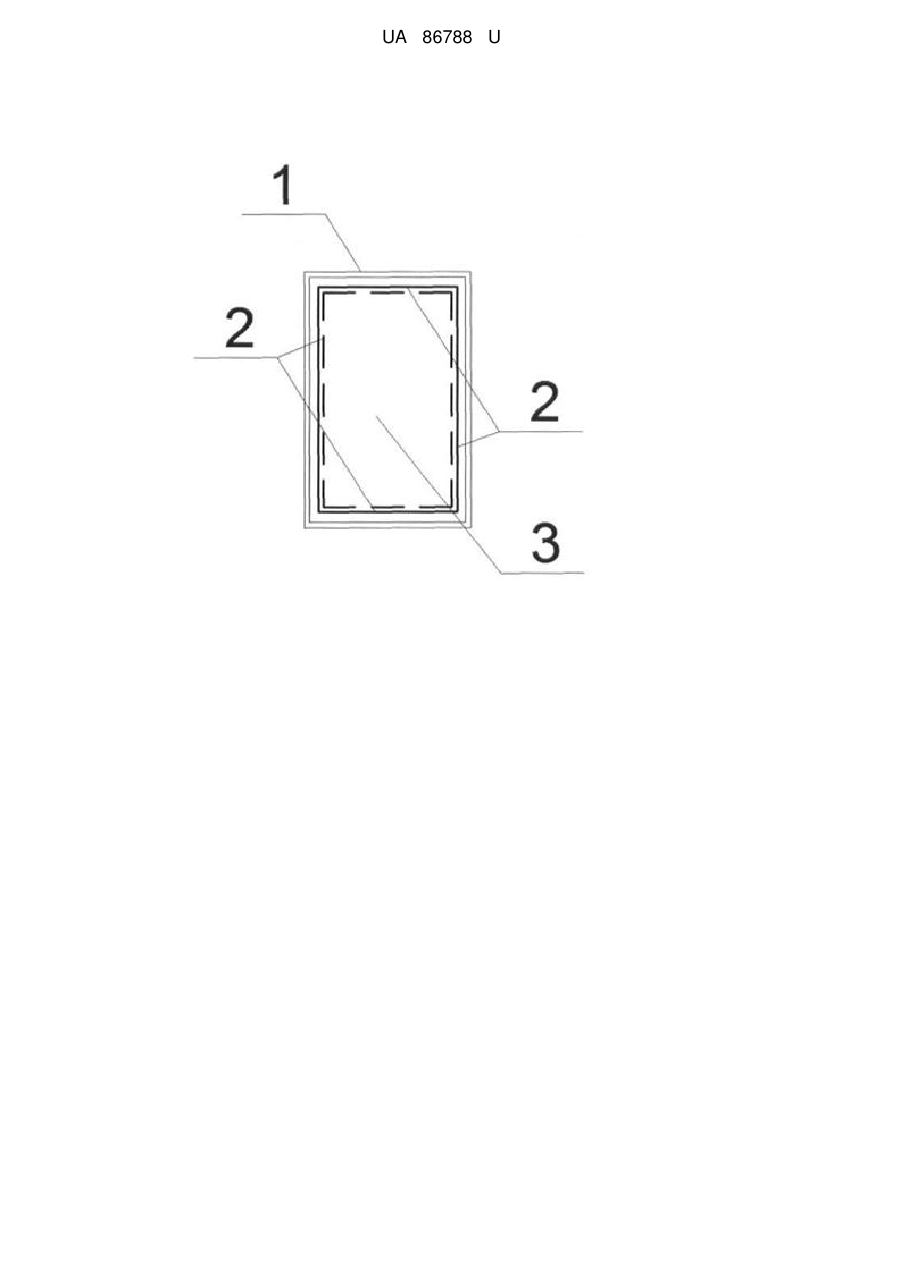

Реферат: UA 86788 U UA 86788 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований пінобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. -К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики пінобетону, що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого пролітного пінобетонного елемента, який забезпечував би добре зчеплення армування із пінобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить армування, згідно з корисною моделлю, містить периметральне армування у вигляді просічновитяжної сітки, зігнутої за формою перерізу пінобетонного елемента і встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного пінобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, збільшує його міцність та зменшує деформативність в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. Суть корисної моделі пояснюється кресленням, на якому показано пролітний пінобетонний елемент, армований периметрально просічно-витяжною сіткою, де 1 - форма для пінобетонної суміші, 2 - просічно-витяжна сітка, 3 - пінобетонна суміш. Пролітний пінобетонний елемент з периметральним армуванням просічно-витяжною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. На дно форми 1 вкладають просічно-витяжну сітку 2 зігнуту за периметром елемента. Подачу пінобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного пінобетонного елемента в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний пінобетонний елемент, що містить армування, який відрізняється тим, що містить периметральне армування у вигляді просічно-витяжної сітки, встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного пінобетонного елемента. 1 UA 86788 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
