Пролітний пінобетонний елемент з армуванням зварною сіткою

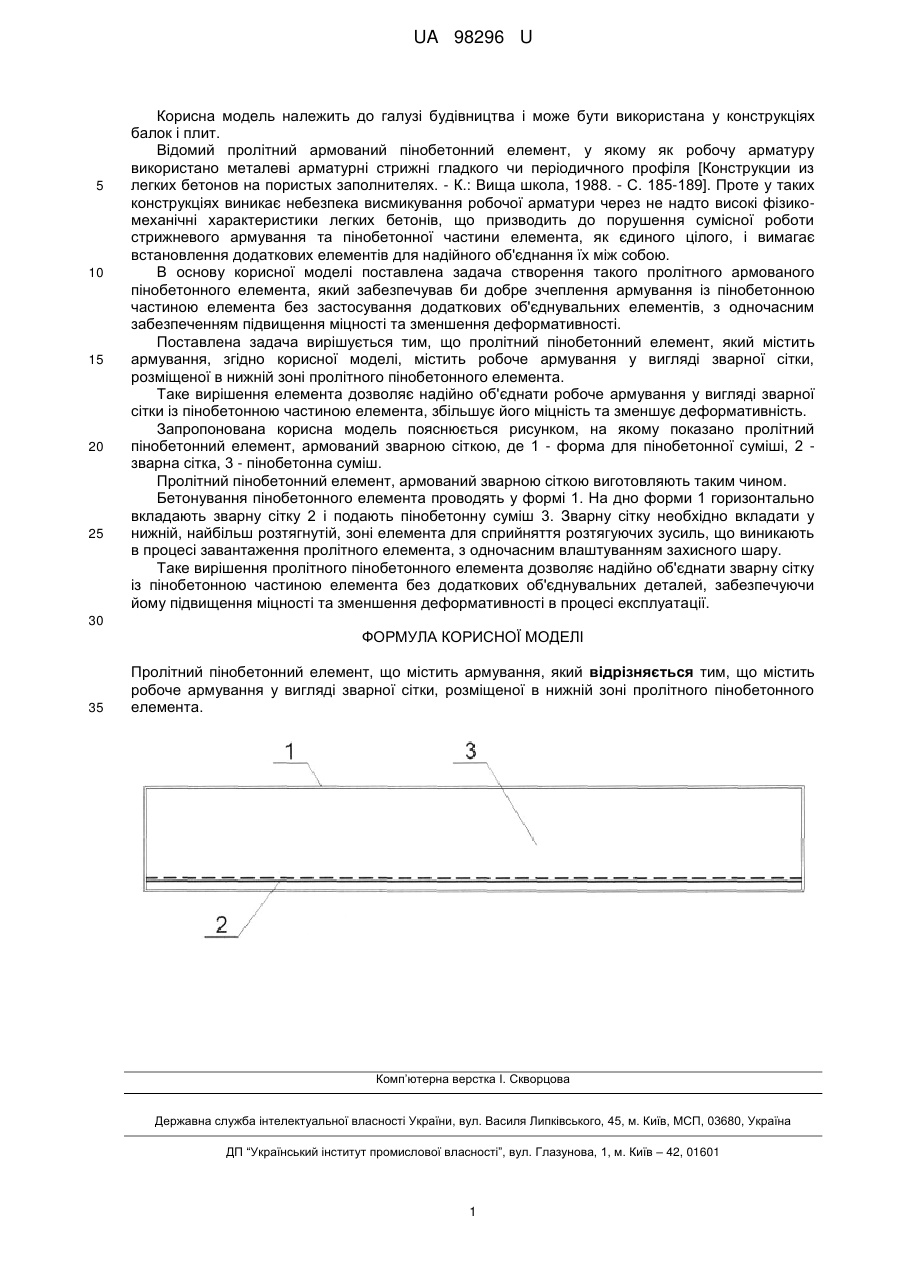

Реферат: UA 98296 U UA 98296 U 5 10 15 20 25 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований пінобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профіля [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого пролітного армованого пінобетонного елемента, який забезпечував би добре зчеплення армування із пінобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить армування, згідно корисної моделі, містить робоче армування у вигляді зварної сітки, розміщеної в нижній зоні пролітного пінобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати робоче армування у вигляді зварної сітки із пінобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Запропонована корисна модель пояснюється рисунком, на якому показано пролітний пінобетонний елемент, армований зварною сіткою, де 1 - форма для пінобетонної суміші, 2 зварна сітка, 3 - пінобетонна суміш. Пролітний пінобетонний елемент, армований зварною сіткою виготовляють таким чином. Бетонування пінобетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають зварну сітку 2 і подають пінобетонну суміш 3. Зварну сітку необхідно вкладати у нижній, найбільш розтягнутій, зоні елемента для сприйняття розтягуючих зусиль, що виникають в процесі завантаження пролітного елемента, з одночасним влаштуванням захисного шару. Таке вирішення пролітного пінобетонного елемента дозволяє надійно об'єднати зварну сітку із пінобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи йому підвищення міцності та зменшення деформативності в процесі експлуатації. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пролітний пінобетонний елемент, що містить армування, який відрізняється тим, що містить робоче армування у вигляді зварної сітки, розміщеної в нижній зоні пролітного пінобетонного елемента. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
