Пролітний пінобетонний елемент з двостороннім вертикальним армуванням зварною сіткою

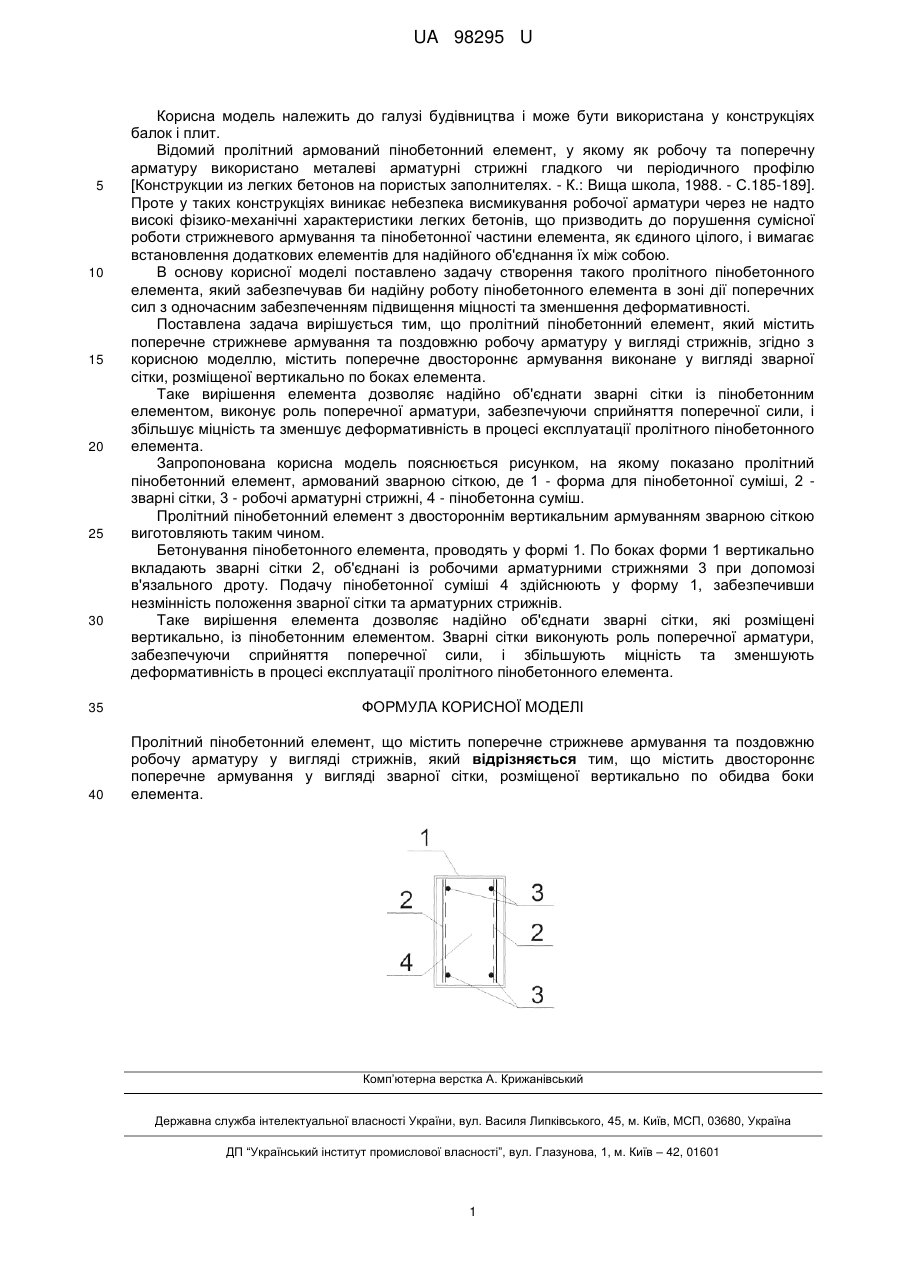

Реферат: UA 98295 U UA 98295 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований пінобетонний елемент, у якому як робочу та поперечну арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С.185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізико-механічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного пінобетонного елемента, який забезпечував би надійну роботу пінобетонного елемента в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, згідно з корисною моделлю, містить поперечне двостороннє армування виконане у вигляді зварної сітки, розміщеної вертикально по боках елемента. Таке вирішення елемента дозволяє надійно об'єднати зварні сітки із пінобетонним елементом, виконує роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшує міцність та зменшує деформативність в процесі експлуатації пролітного пінобетонного елемента. Запропонована корисна модель пояснюється рисунком, на якому показано пролітний пінобетонний елемент, армований зварною сіткою, де 1 - форма для пінобетонної суміші, 2 зварні сітки, 3 - робочі арматурні стрижні, 4 - пінобетонна суміш. Пролітний пінобетонний елемент з двостороннім вертикальним армуванням зварною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. По боках форми 1 вертикально вкладають зварні сітки 2, об'єднані із робочими арматурними стрижнями 3 при допомозі в'язального дроту. Подачу пінобетонної суміші 4 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки та арматурних стрижнів. Таке вирішення елемента дозволяє надійно об'єднати зварні сітки, які розміщені вертикально, із пінобетонним елементом. Зварні сітки виконують роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшують міцність та зменшують деформативність в процесі експлуатації пролітного пінобетонного елемента. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний пінобетонний елемент, що містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, який відрізняється тим, що містить двостороннє поперечне армування у вигляді зварної сітки, розміщеної вертикально по обидва боки елемента. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
