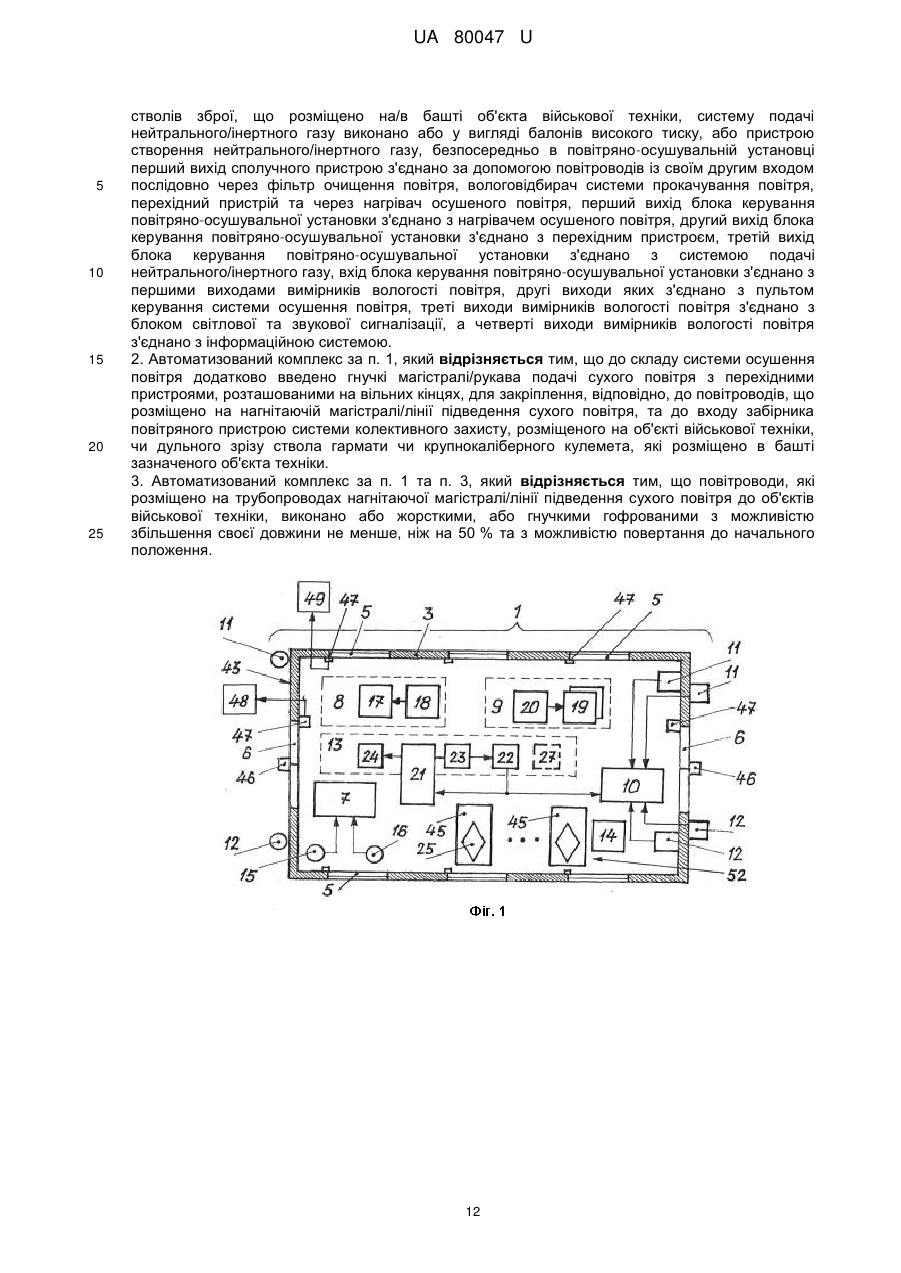

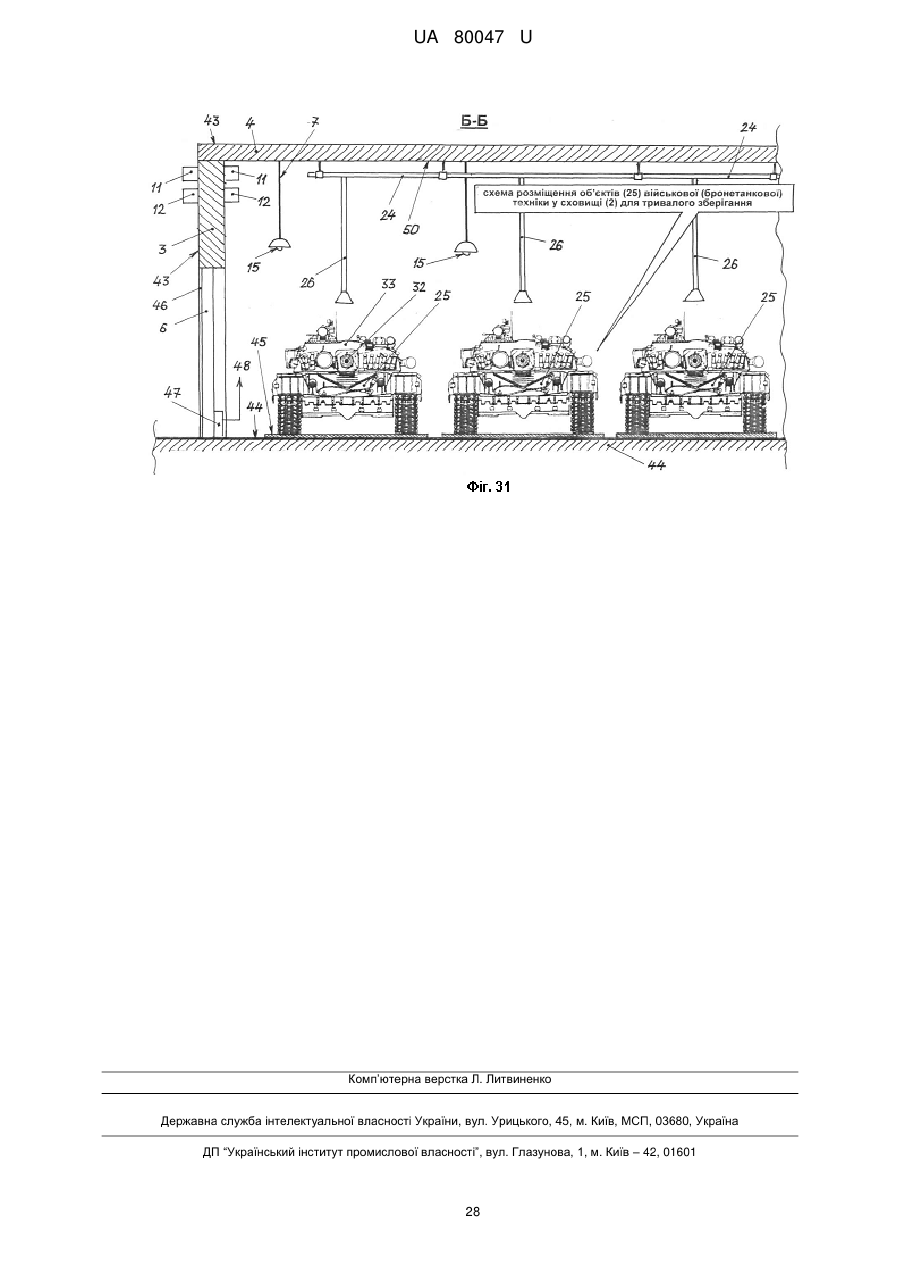

Автоматизований комплекс групового зберігання озброєння та бронетанкової техніки

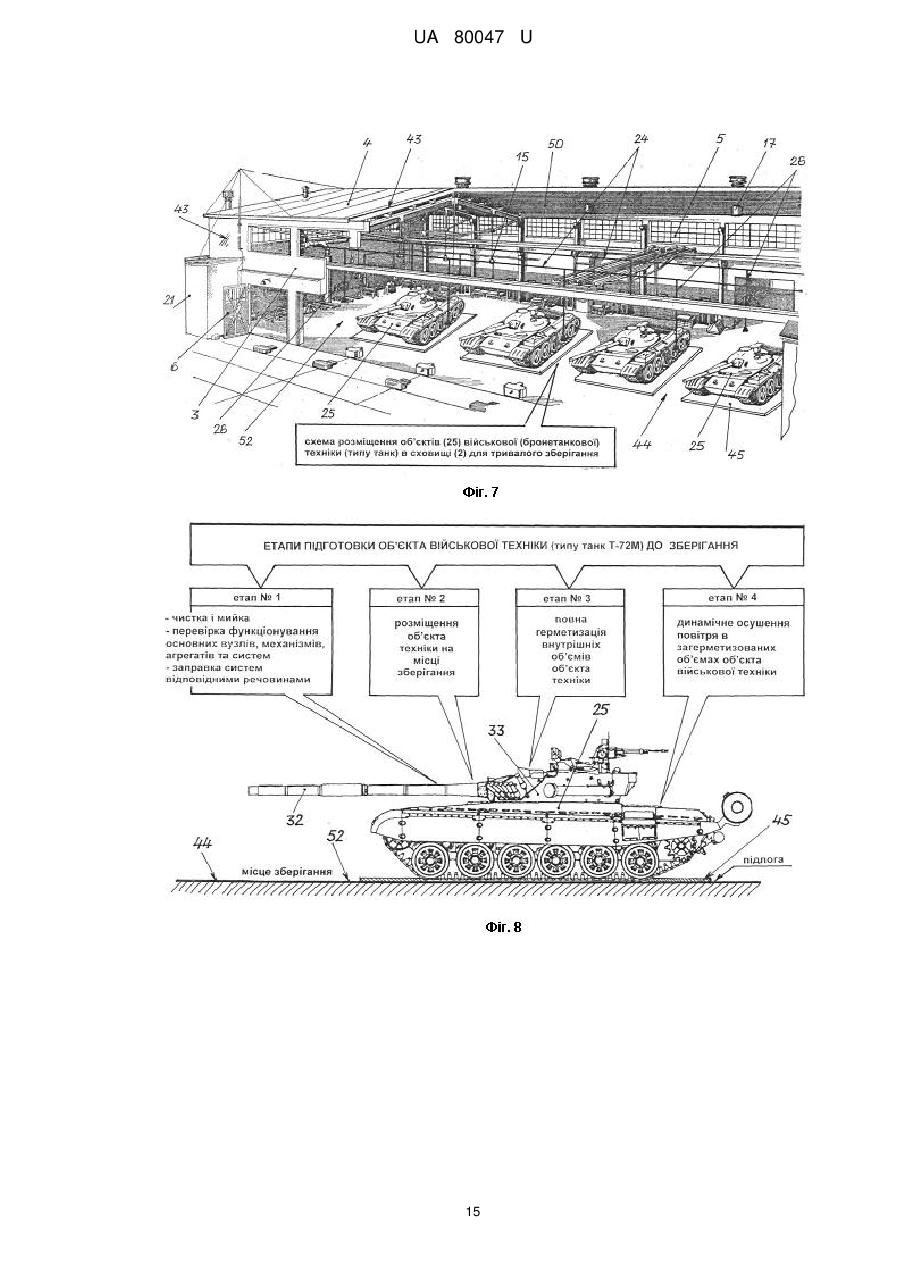

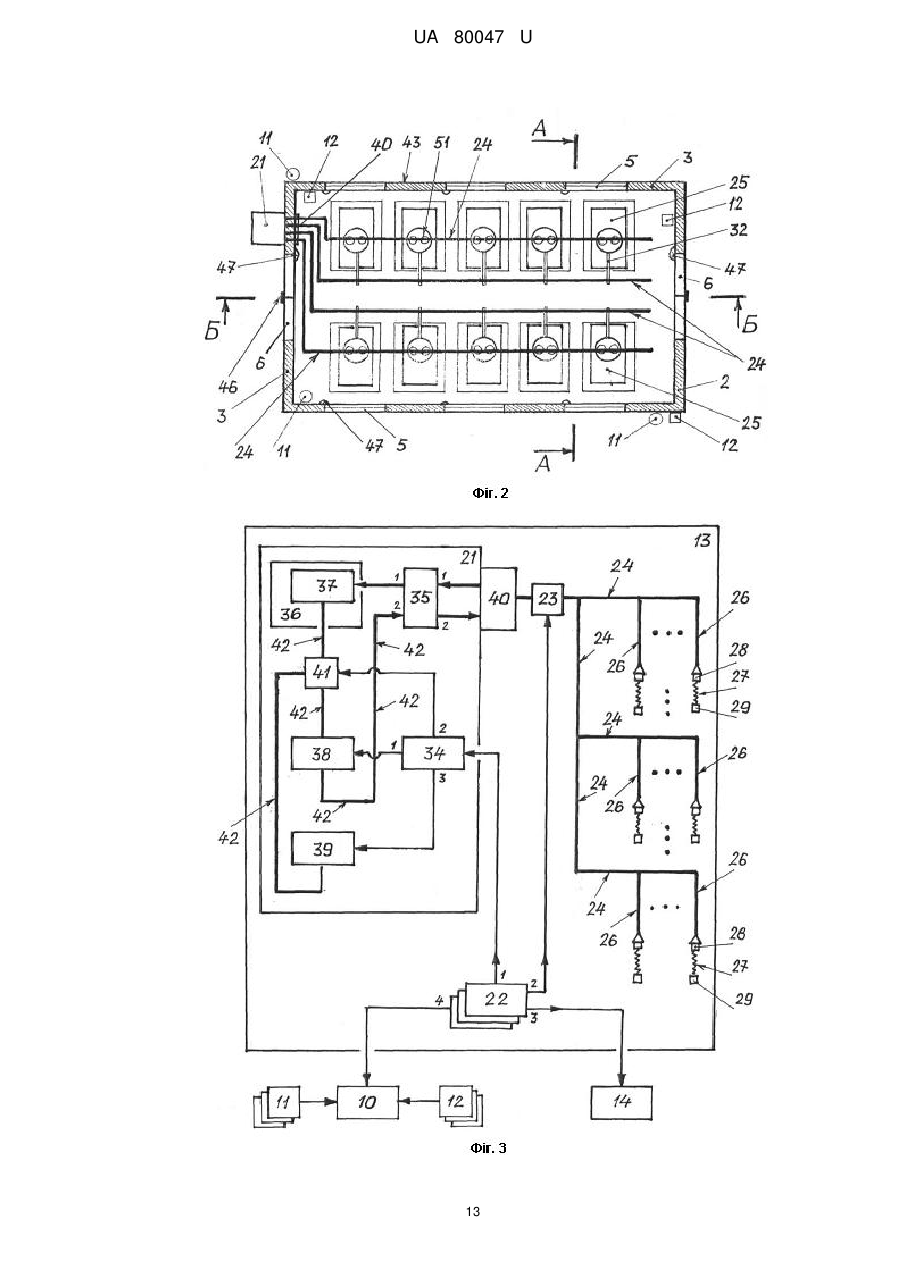

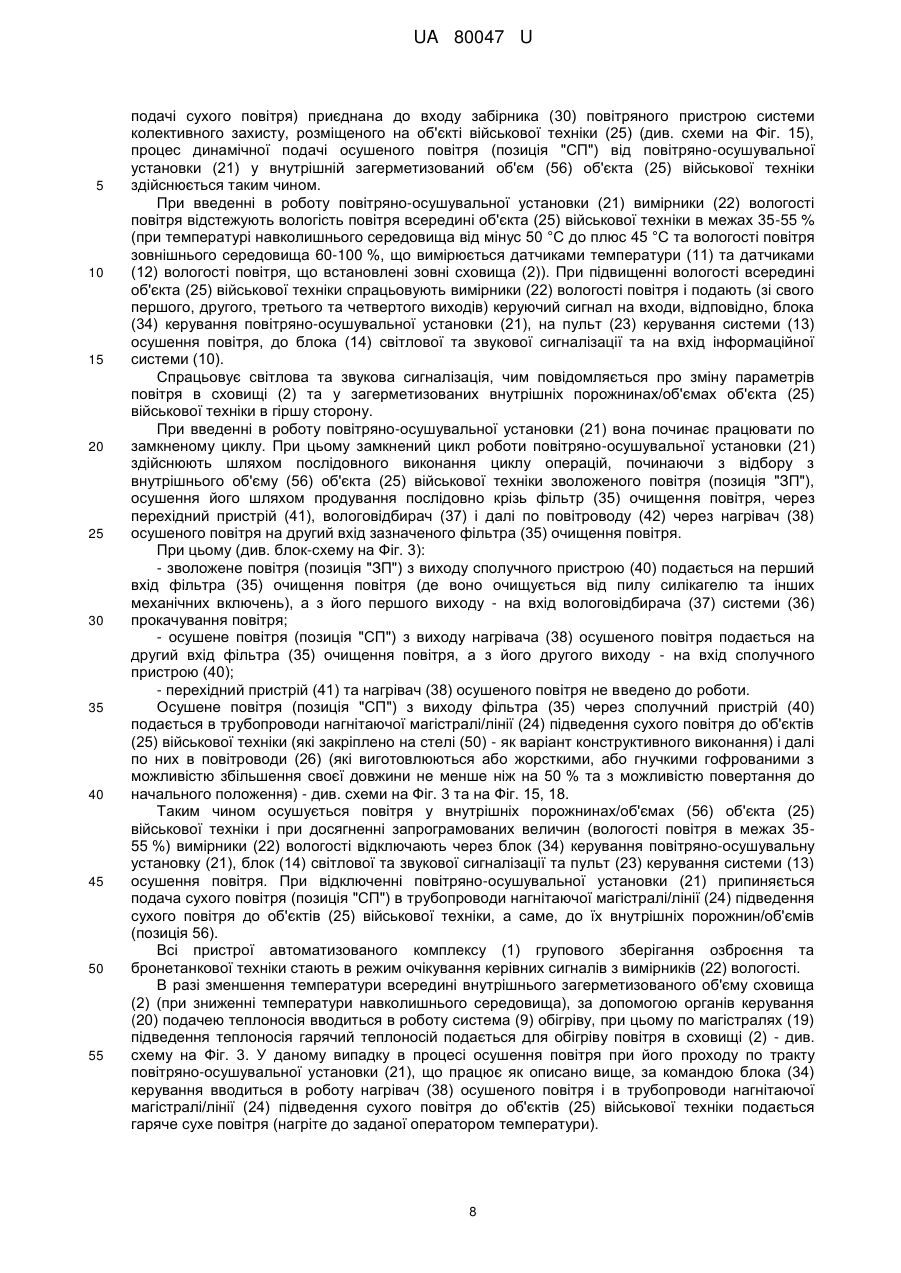

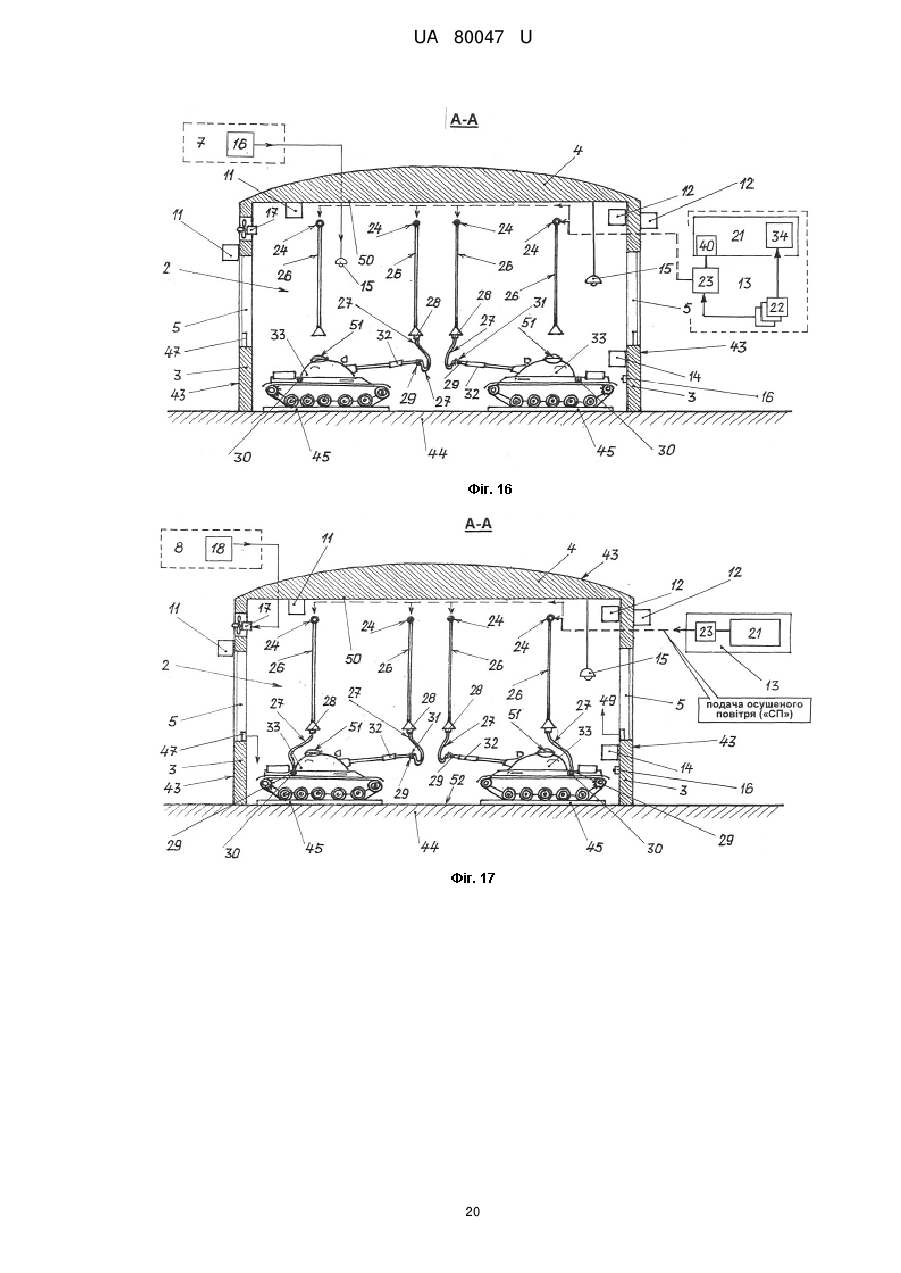

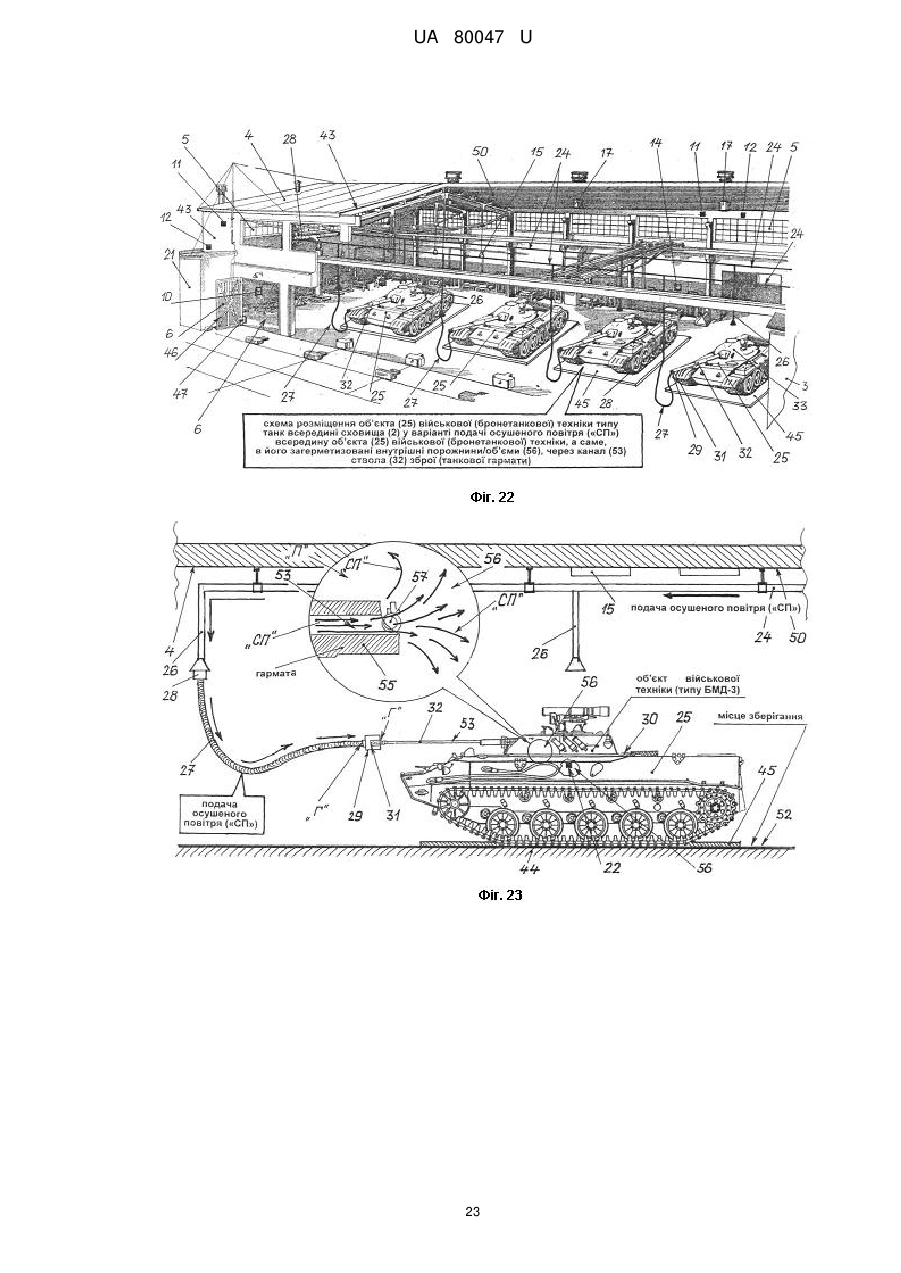

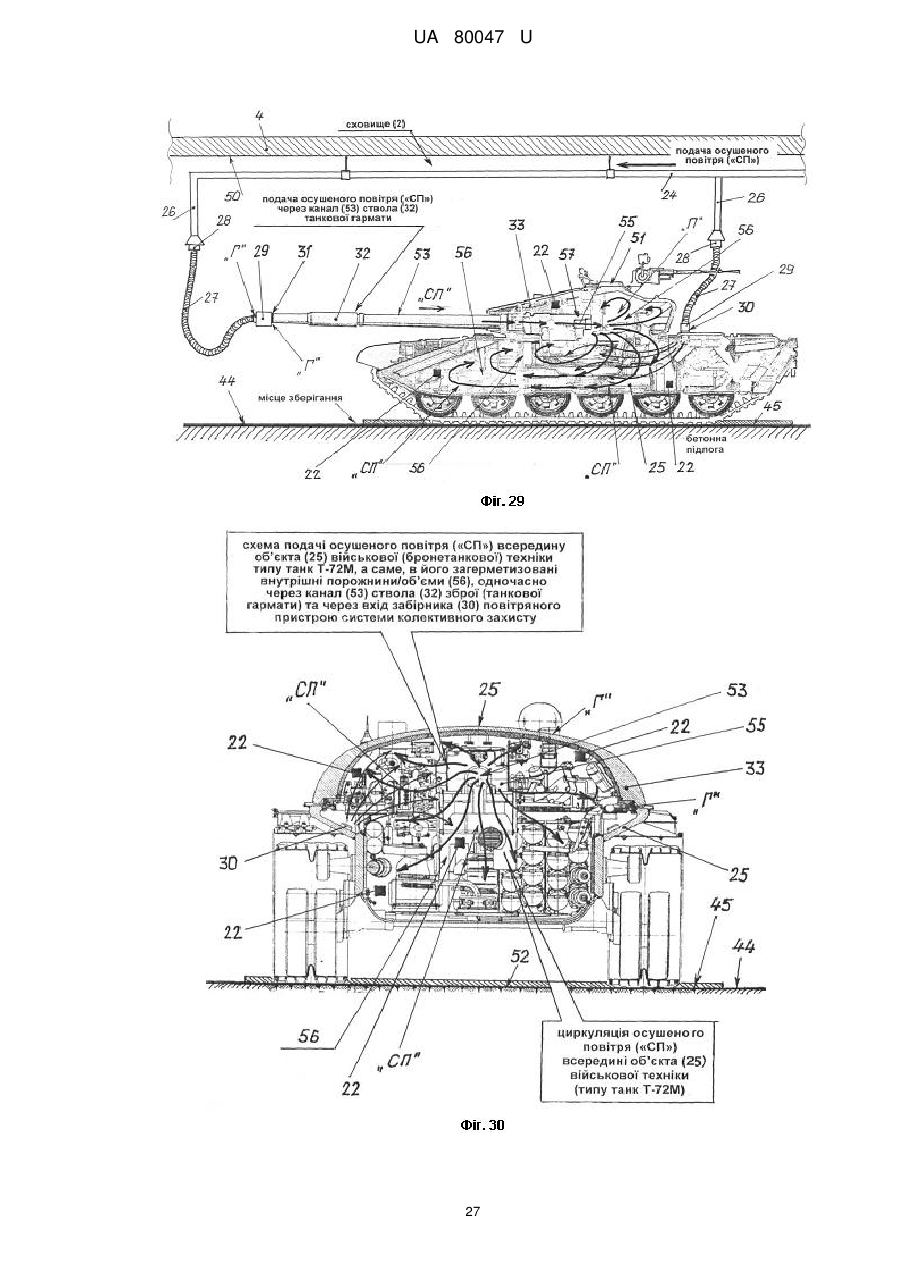

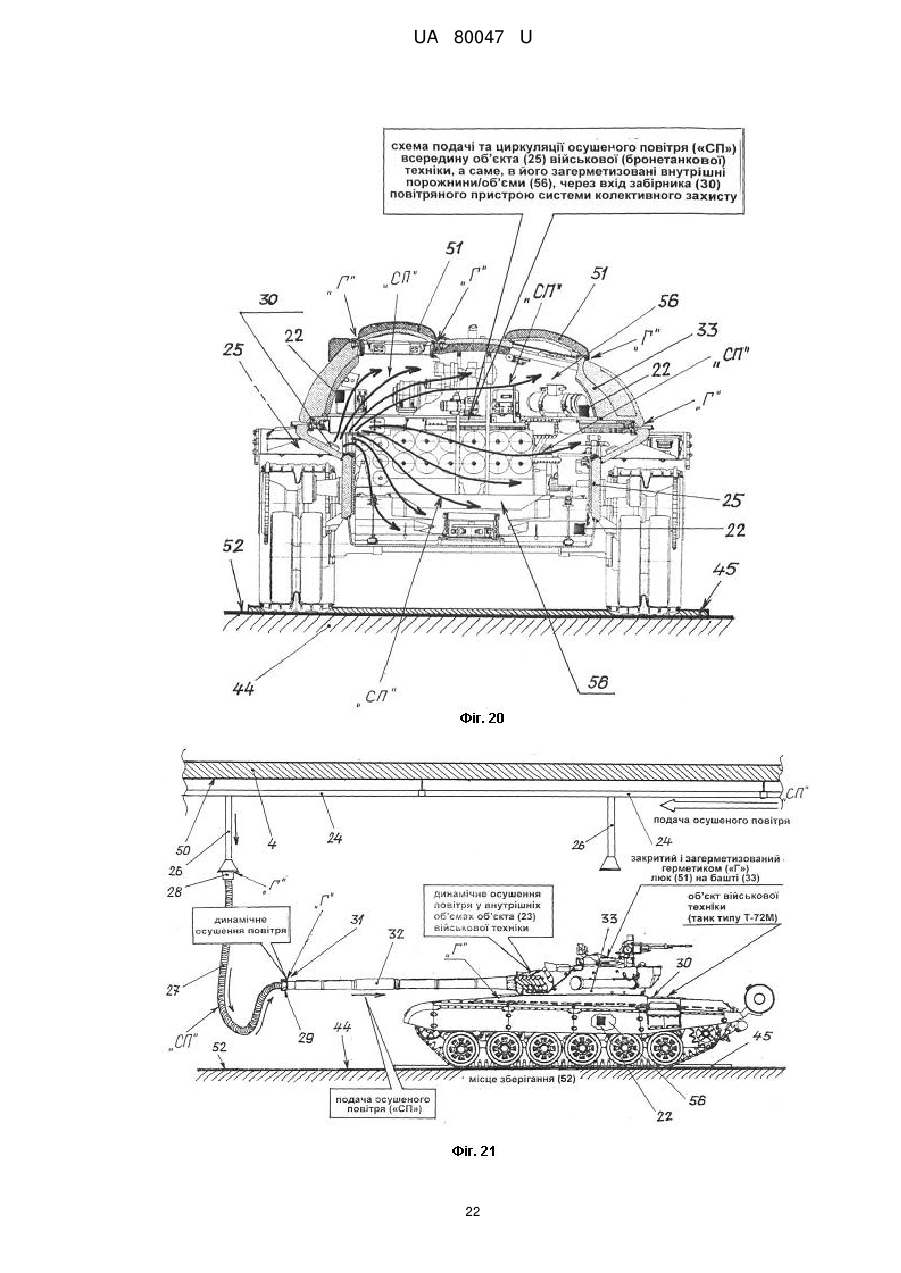

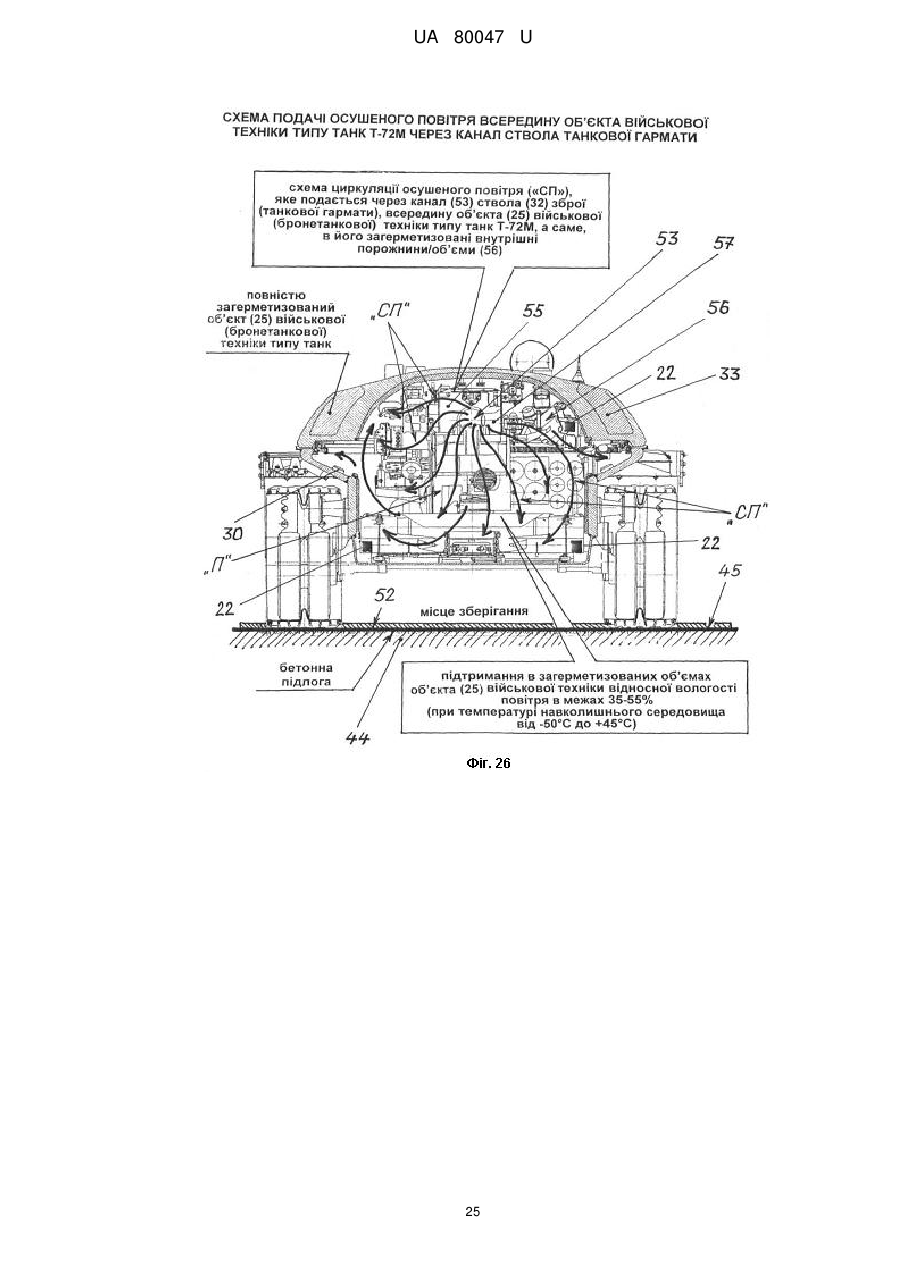

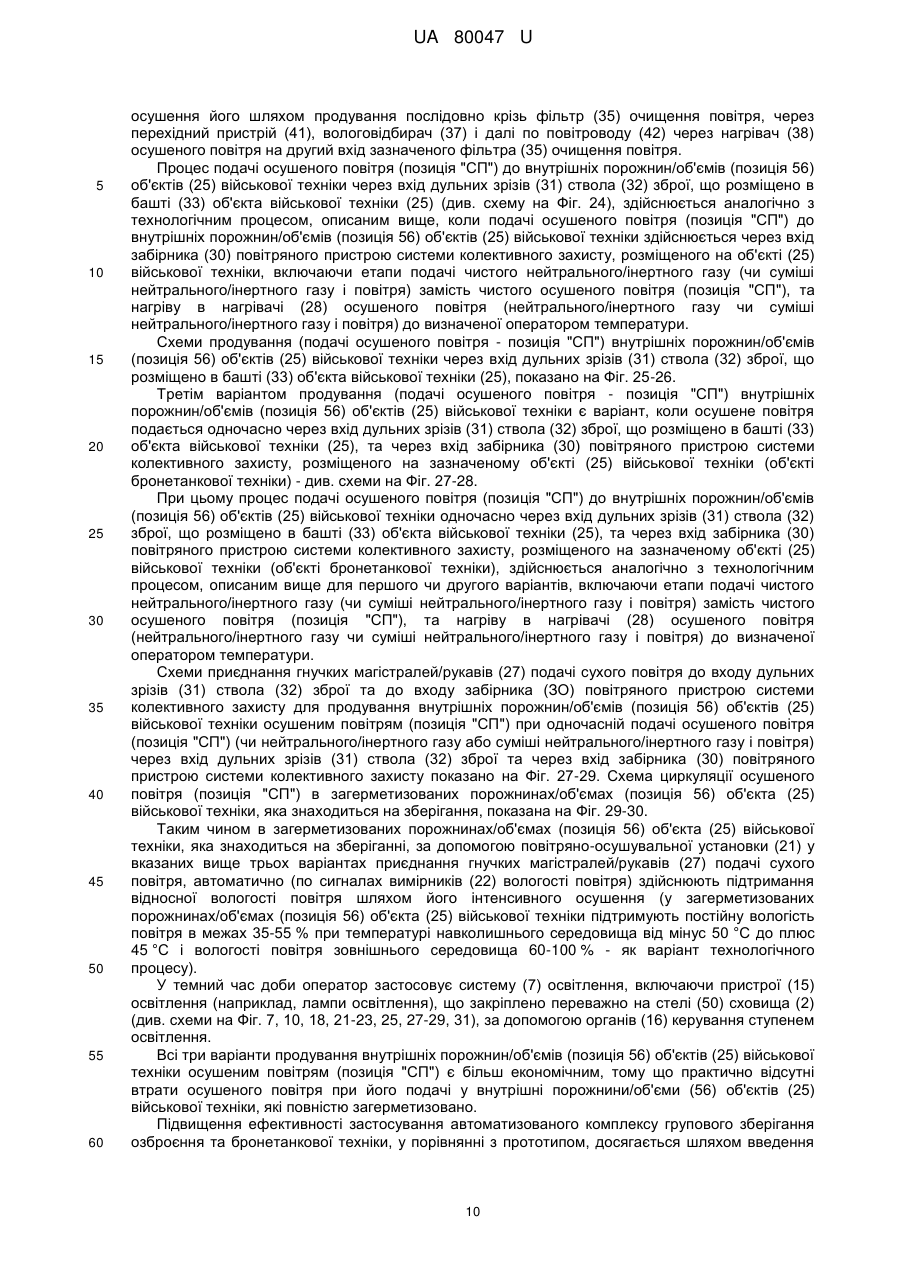

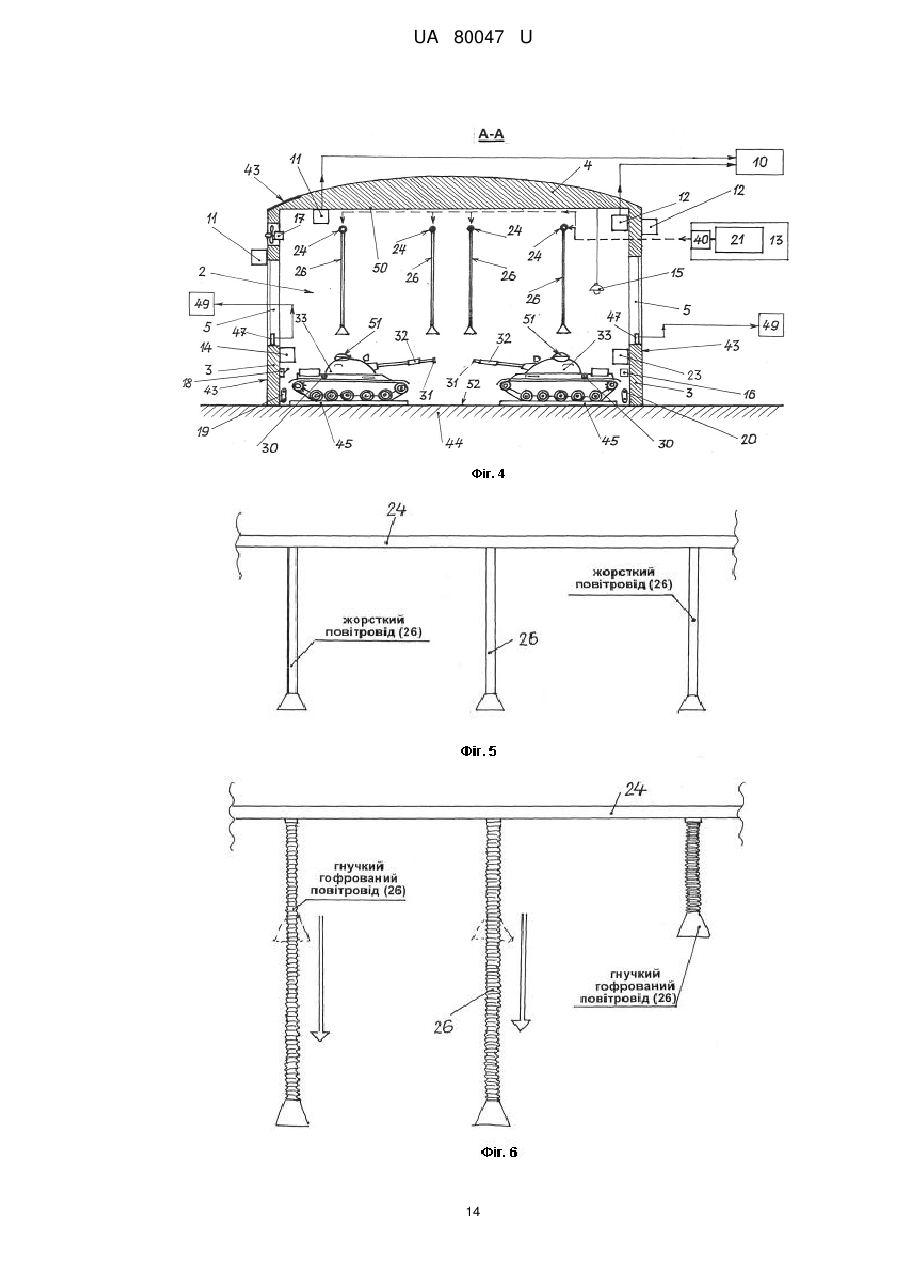

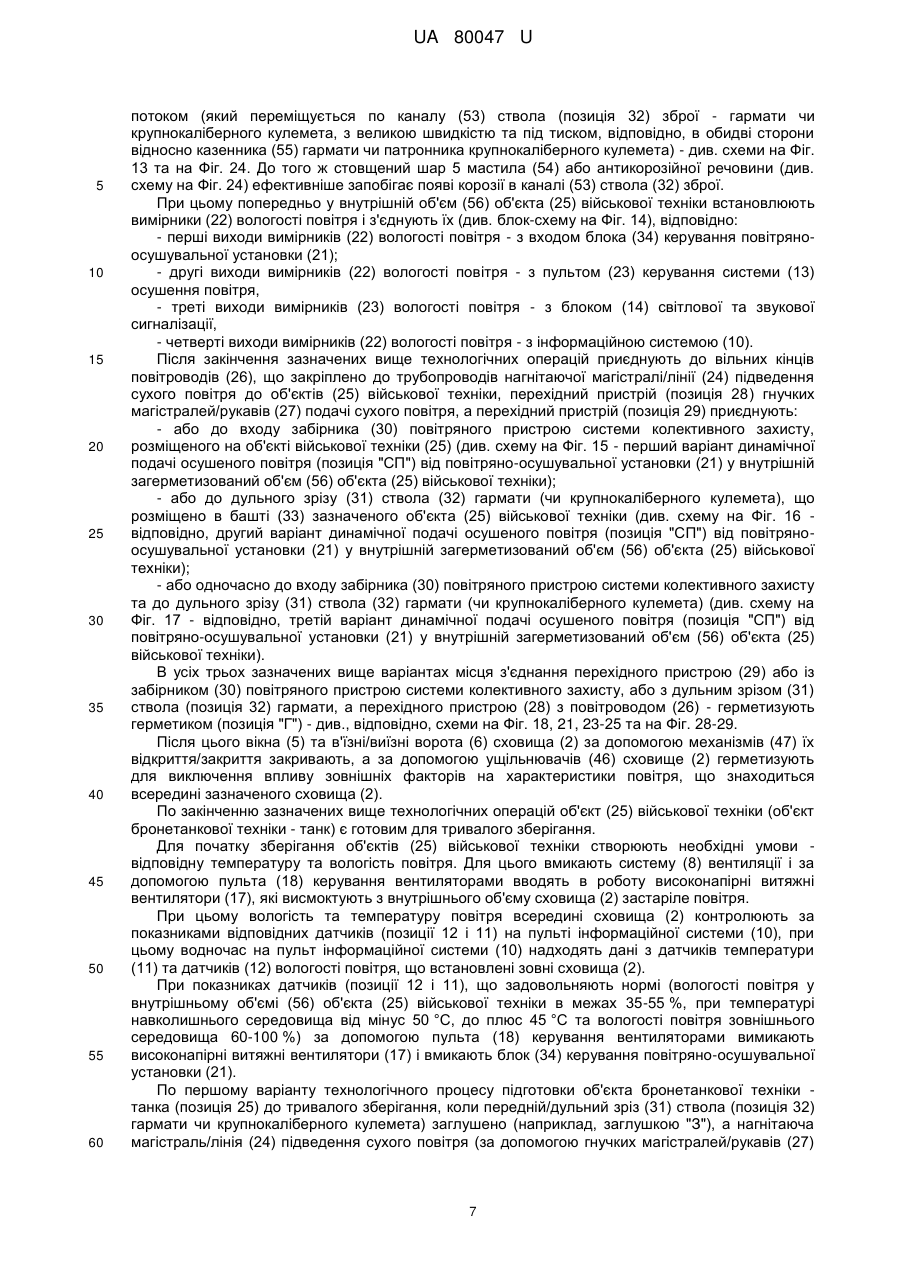

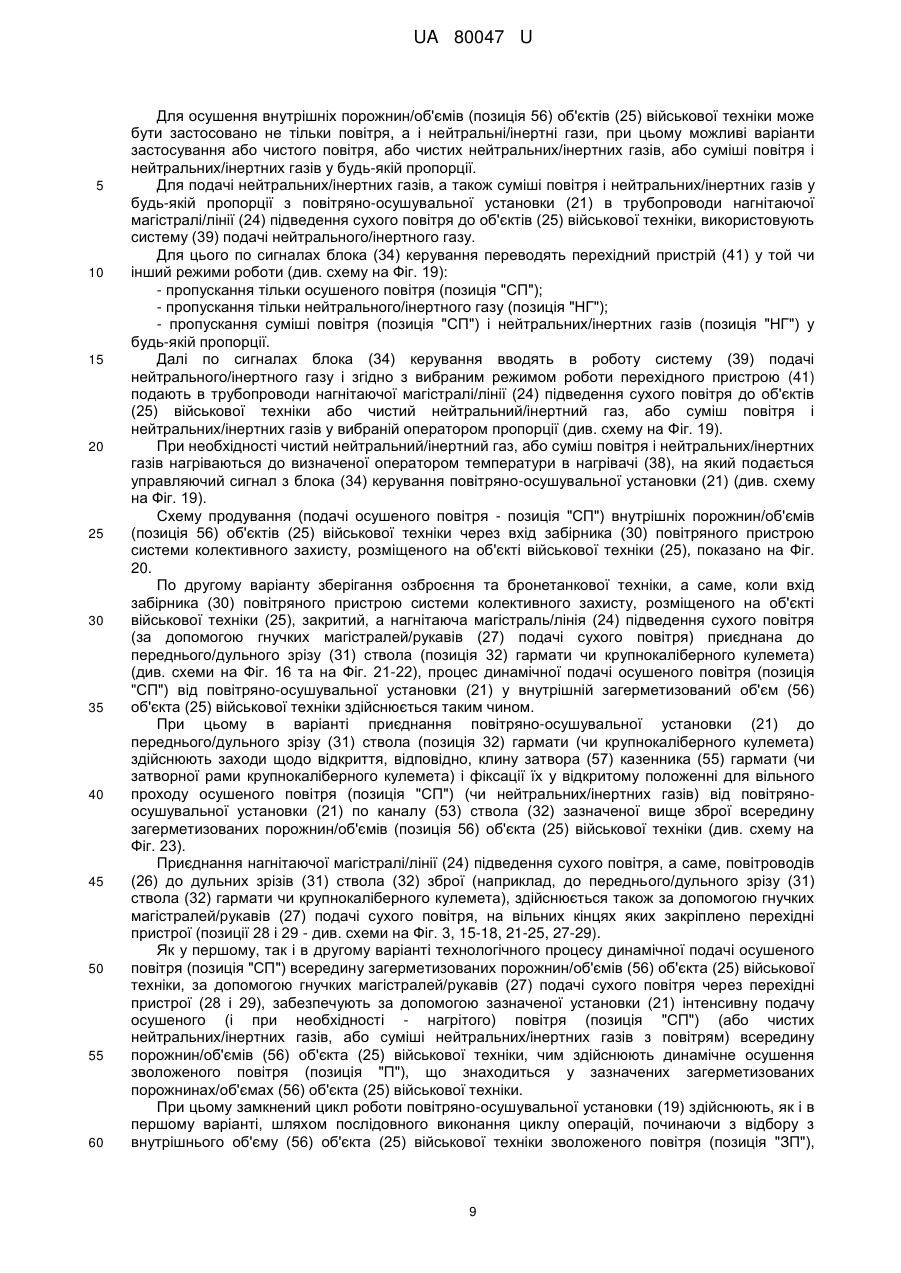

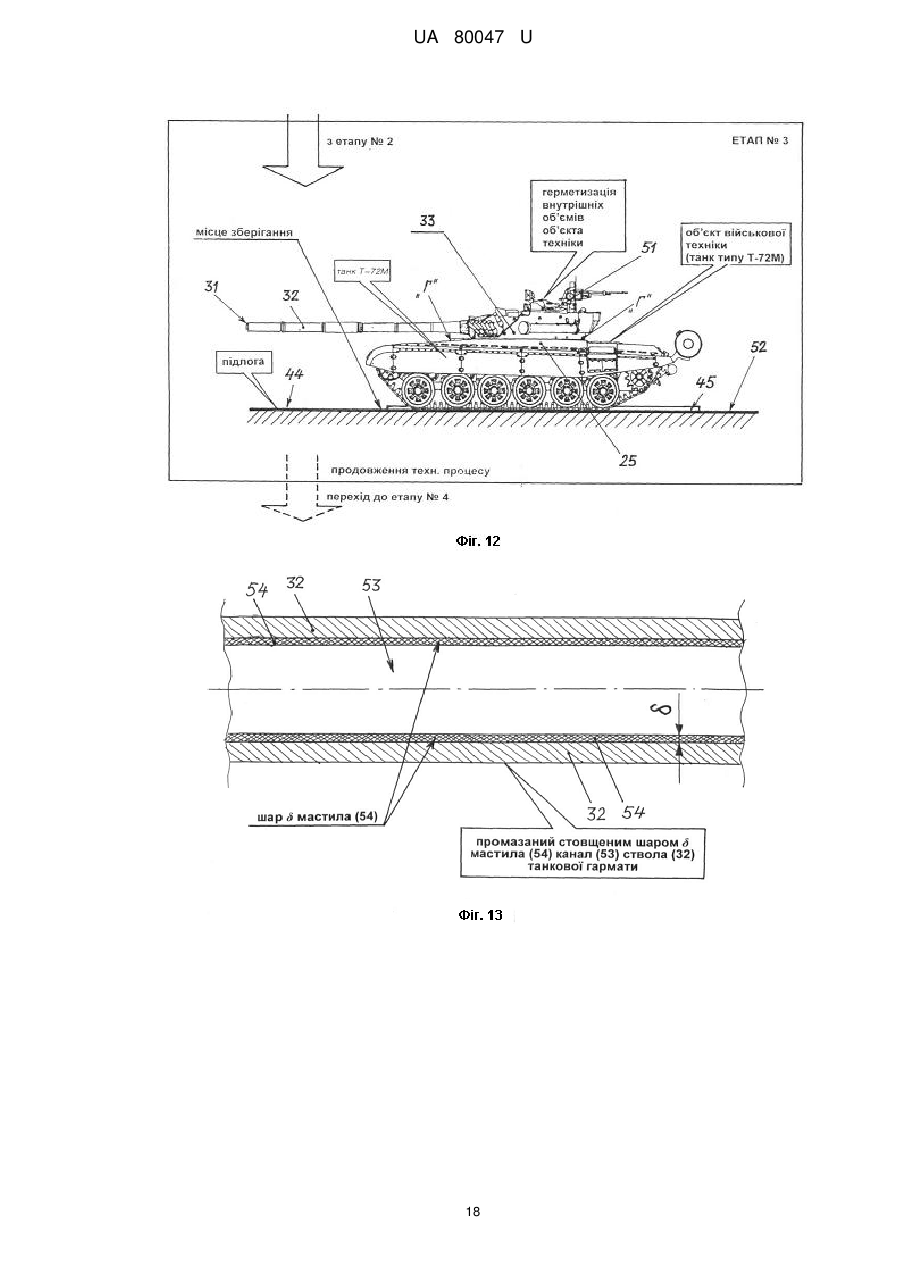

казенника (55) гармати (чи затворної рами крупнокаліберного кулемета) і фіксації їх у відкритому положенні для вільного проходу осушеного повітря (позиція "СП") (чи нейтральних/інертних газів) від повітряноосушувальної установки (21) по каналу (53) ствола (32) зазначеної вище зброї всередину загерметизованих порожнин/об'ємів (позиція 56) об'єкта (25) військової техніки (див. схему на Фіг. 23). Приєднання нагнітаючої магістралі/лінії (24) підведення сухого повітря, а саме, повітроводів (26) до дульних зрізів (31) ствола (32) зброї (наприклад, до переднього/дульного зрізу (31) ствола (32) гармати чи крупнокаліберного кулемета), здійснюється також за допомогою гнучких магістралей/рукавів (27) подачі сухого повітря, на вільних кінцях яких закріплено перехідні пристрої (позиції 28 і 29 - див. схеми на Фіг. 3, 15-18, 21-25, 27-29). Як у першому, так і в другому варіанті технологічного процесу динамічної подачі осушеного повітря (позиція "СП") всередину загерметизованих порожнин/об'ємів (56) об'єкта (25) військової техніки, за допомогою гнучких магістралей/рукавів (27) подачі сухого повітря через перехідні пристрої (28 і 29), забезпечують за допомогою зазначеної установки (21) інтенсивну подачу осушеного (і при необхідності - нагрітого) повітря (позиція "СП") (або чистих нейтральних/інертних газів, або суміші нейтральних/інертних газів з повітрям) всередину порожнин/об'ємів (56) об'єкта (25) військової техніки, чим здійснюють динамічне осушення зволоженого повітря (позиція "П"), що знаходиться у зазначених загерметизованих порожнинах/об'ємах (56) об'єкта (25) військової техніки. При цьому замкнений цикл роботи повітряно-осушувальної установки (19) здійснюють, як і в першому варіанті, шляхом послідовного виконання циклу операцій, починаючи з відбору з внутрішнього об'єму (56) об'єкта (25) військової техніки зволоженого повітря (позиція "ЗП"), 9 UA 80047 U 5 10 15 20 25 30 35 40 45 50 55 60 осушення його шляхом продування послідовно крізь фільтр (35) очищення повітря, через перехідний пристрій (41), вологовідбирач (37) і далі по повітроводу (42) через нагрівач (38) осушеного повітря на другий вхід зазначеного фільтра (35) очищення повітря. Процес подачі осушеного повітря (позиція "СП") до внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки через вхід дульних зрізів (31) ствола (32) зброї, що розміщено в башті (33) об'єкта військової техніки (25) (див. схему на Фіг. 24), здійснюється аналогічно з технологічним процесом, описаним вище, коли подачі осушеного повітря (позиція "СП") до внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки здійснюється через вхід забірника (30) повітряного пристрою системи колективного захисту, розміщеного на об'єкті (25) військової техніки, включаючи етапи подачі чистого нейтрального/інертного газу (чи суміші нейтрального/інертного газу і повітря) замість чистого осушеного повітря (позиція "СП"), та нагріву в нагрівачі (28) осушеного повітря (нейтрального/інертного газу чи суміші нейтрального/інертного газу і повітря) до визначеної оператором температури. Схеми продування (подачі осушеного повітря - позиція "СП") внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки через вхід дульних зрізів (31) ствола (32) зброї, що розміщено в башті (33) об'єкта військової техніки (25), показано на Фіг. 25-26. Третім варіантом продування (подачі осушеного повітря - позиція "СП") внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки є варіант, коли осушене повітря подається одночасно через вхід дульних зрізів (31) ствола (32) зброї, що розміщено в башті (33) об'єкта військової техніки (25), та через вхід забірника (30) повітряного пристрою системи колективного захисту, розміщеного на зазначеному об'єкті (25) військової техніки (об'єкті бронетанкової техніки) - див. схеми на Фіг. 27-28. При цьому процес подачі осушеного повітря (позиція "СП") до внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки одночасно через вхід дульних зрізів (31) ствола (32) зброї, що розміщено в башті (33) об'єкта військової техніки (25), та через вхід забірника (30) повітряного пристрою системи колективного захисту, розміщеного на зазначеному об'єкті (25) військової техніки (об'єкті бронетанкової техніки), здійснюється аналогічно з технологічним процесом, описаним вище для першого чи другого варіантів, включаючи етапи подачі чистого нейтрального/інертного газу (чи суміші нейтрального/інертного газу і повітря) замість чистого осушеного повітря (позиція "СП"), та нагріву в нагрівачі (28) осушеного повітря (нейтрального/інертного газу чи суміші нейтрального/інертного газу і повітря) до визначеної оператором температури. Схеми приєднання гнучких магістралей/рукавів (27) подачі сухого повітря до входу дульних зрізів (31) ствола (32) зброї та до входу забірника (ЗО) повітряного пристрою системи колективного захисту для продування внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки осушеним повітрям (позиція "СП") при одночасній подачі осушеного повітря (позиція "СП") (чи нейтрального/інертного газу або суміші нейтрального/інертного газу і повітря) через вхід дульних зрізів (31) ствола (32) зброї та через вхід забірника (30) повітряного пристрою системи колективного захисту показано на Фіг. 27-29. Схема циркуляції осушеного повітря (позиція "СП") в загерметизованих порожнинах/об'ємах (позиція 56) об'єкта (25) військової техніки, яка знаходиться на зберігання, показана на Фіг. 29-30. Таким чином в загерметизованих порожнинах/об'ємах (позиція 56) об'єкта (25) військової техніки, яка знаходиться на зберіганні, за допомогою повітряно-осушувальної установки (21) у вказаних вище трьох варіантах приєднання гнучких магістралей/рукавів (27) подачі сухого повітря, автоматично (по сигналах вимірників (22) вологості повітря) здійснюють підтримання відносної вологості повітря шляхом його інтенсивного осушення (у загерметизованих порожнинах/об'ємах (позиція 56) об'єкта (25) військової техніки підтримують постійну вологість повітря в межах 35-55 % при температурі навколишнього середовища від мінус 50 °C до плюс 45 °C і вологості повітря зовнішнього середовища 60-100 % - як варіант технологічного процесу). У темний час доби оператор застосовує систему (7) освітлення, включаючи пристрої (15) освітлення (наприклад, лампи освітлення), що закріплено переважно на стелі (50) сховища (2) (див. схеми на Фіг. 7, 10, 18, 21-23, 25, 27-29, 31), за допомогою органів (16) керування ступенем освітлення. Всі три варіанти продування внутрішніх порожнин/об'ємів (позиція 56) об'єктів (25) військової техніки осушеним повітрям (позиція "СП") є більш економічним, тому що практично відсутні втрати осушеного повітря при його подачі у внутрішні порожнини/об'єми (56) об'єктів (25) військової техніки, які повністю загерметизовано. Підвищення ефективності застосування автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, у порівнянні з прототипом, досягається шляхом введення 10 UA 80047 U 5 10 15 20 25 до складу автоматизованого комплексу повітряно-осушувальної установки, за допомогою якої забезпечують збереження/підтримання постійної вологості повітря в порожнинах/об'ємах об'єкта військової техніки в межах 35-55 % при температурі навколишнього середовища від мінус 50 °C до плюс 45 °C та вологості повітря зовнішнього середовища 60-100 %. Підвищення ефективності застосування автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, у порівнянні з прототипом, досягається також шляхом не статичного, а динамічного осушення повітря в герметичному об'ємі сховища та в порожнинах/об'ємах об'єкта військової техніки, що забезпечує високу частоту зміни повітря та недопущення при цьому утворення окислів на металевих поверхнях конструктивних елементів об'єкта броньованої техніки, що знаходяться у її внутрішніх об'ємах. Джерела інформації: 1. Эксплуатация бронетанковой и автотракторной техники. Учебник для высших общевойсковых и танковых командных училищ. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР. - Москва, 1974. - Глава X "Хранение машин". - С. 239-270. 2. Патент РФ № 2065521 (13) С1 "Устройство для длительного хранения объектов бронетанкового вооружения и техники" від 20.08.1996, МПК 6 Е 04 Н 6/08, F 41 Н 7/00 - аналог. 3. Патент РФ № 2205777 (13) С1 "Автоматизированный комплекс групового хранения вооружения и техники" від 10.06.2003 р., МПК (2003.1) В 65 В 33/04, В 65 D 85/68 - прототип. 4. Танк Т-72А. Техническое описание и инструкция по эксплуатации. Книга вторая. - М.: Военное издательство Министерства обороны СССР, 1986.-107 с. 5. Боевые машины десантные БМД-1П и БМД-1ПК. Техническое описание. - М.: Воениздат, 1991. 6. Боевые машины десантные БМД-2 и БМД-2К. Техническое описание. - М.: Воениздат, 1991. 7. Керівництво по зберіганню бронетанкового озброєння і техніки. – Київ: Видавництво Міністерства оборони України, 1996. - с. 122-205. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Автоматизований комплекс групового зберігання озброєння та бронетанкової техніки, що містить сховище типу бокс/ангар зі стінами та дахом, яке оснащено вікнами та в'їзними/виїзними воротами, системою освітлення, системою вентиляції, системою обігріву внутрішнього об'єму сховища, інформаційною системою та датчиками температури і датчиками вологості повітря, зв'язаними з інформаційною системою, при цьому стіни та дах сховища вкрито теплоізоляційним матеріалом, до складу системи освітлення входять пристрої освітлення та органи керування ступенем освітлення внутрішнього об'єму сховища, до складу системи вентиляції входять високонапірні витяжні вентилятори та пульт керування вентиляторами, до складу системи обігріву внутрішнього об'єму сховища входять магістралі підведення теплоносія та органи керування подачею теплоносія, причому датчики температури розміщено як зовні, так і всередині сховища, на підлозі сховища встановлено дерев'яні/бетонні ложементи для розміщення на них об'єктів військової техніки, в'їзні/виїзні ворота та вікна обладнано ущільнювачами та механізмами їх відкриття/закриття, зазначені механізми відкриття/закриття в'їзних/виїзних воріт та вікон з'єднано з відповідними пультами керування, який відрізняється тим, що до складу комплексу додатково введено систему осушення повітря та блок світлової та звукової сигналізації, при цьому до складу системи осушення повітря входять повітряноосушувальна установка, вимірники вологості повітря, пульт керування, нагнітаючі магістралі/лінії підведення сухого повітря до об'єктів військової техніки з повітроводами, до складу повітряно-осушувальної установки входять блок керування, фільтр очищення повітря, система прокачування повітря із вологовідбирачем, нагрівач осушеного повітря, система подачі нейтрального/інертного газу, сполучний і перехідний пристрої та повітроводи, причому повітряно-осушувальну установку розміщено або всередині, або зовні сховища, повітряноосушувальну установку з'єднано з трубопроводами нагнітаючої магістралі/лінії підведення сухого повітря через сполучний пристрій, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря закріплено переважно під стелею сховища, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря та повітроводи закріплено до стелі як над люками об'єктів військової техніки, так і над дульними зрізами стволів зброї - гармати чи крупнокаліберного кулемета, що розміщено в башті об'єкта військової техніки, повітроводи, що розміщено на трубопроводах нагнітаючої магістралі/лінії підведення сухого повітря до об'єктів військової техніки, направлено переважно перпендикулярно вниз убік люків та дульних зрізів 11 UA 80047 U 5 10 15 20 25 стволів зброї, що розміщено на/в башті об'єкта військової техніки, систему подачі нейтрального/інертного газу виконано або у вигляді балонів високого тиску, або пристрою створення нейтрального/інертного газу, безпосередньо в повітряно-осушувальній установці перший вихід сполучного пристрою з'єднано за допомогою повітроводів із своїм другим входом послідовно через фільтр очищення повітря, вологовідбирач системи прокачування повітря, перехідний пристрій та через нагрівач осушеного повітря, перший вихід блока керування повітряно-осушувальної установки з'єднано з нагрівачем осушеного повітря, другий вихід блока керування повітряно-осушувальної установки з'єднано з перехідним пристроєм, третій вихід блока керування повітряно-осушувальної установки з'єднано з системою подачі нейтрального/інертного газу, вхід блока керування повітряно-осушувальної установки з'єднано з першими виходами вимірників вологості повітря, другі виходи яких з'єднано з пультом керування системи осушення повітря, треті виходи вимірників вологості повітря з'єднано з блоком світлової та звукової сигналізації, а четверті виходи вимірників вологості повітря з'єднано з інформаційною системою. 2. Автоматизований комплекс за п. 1, який відрізняється тим, що до складу системи осушення повітря додатково введено гнучкі магістралі/рукава подачі сухого повітря з перехідними пристроями, розташованими на вільних кінцях, для закріплення, відповідно, до повітроводів, що розміщено на нагнітаючій магістралі/лінії підведення сухого повітря, та до входу забірника повітряного пристрою системи колективного захисту, розміщеного на об'єкті військової техніки, чи дульного зрізу ствола гармати чи крупнокаліберного кулемета, які розміщено в башті зазначеного об'єкта техніки. 3. Автоматизований комплекс за п. 1 та п. 3, який відрізняється тим, що повітроводи, які розміщено на трубопроводах нагнітаючої магістралі/лінії підведення сухого повітря до об'єктів військової техніки, виконано або жорсткими, або гнучкими гофрованими з можливістю збільшення своєї довжини не менше, ніж на 50 % та з можливістю повертання до начального положення. 12 UA 80047 U 13 UA 80047 U 14 UA 80047 U 15 UA 80047 U 16 UA 80047 U 17 UA 80047 U 18 UA 80047 U 19 UA 80047 U 20 UA 80047 U 21 UA 80047 U 22 UA 80047 U 23 UA 80047 U 24 UA 80047 U 25 UA 80047 U 26 UA 80047 U 27 UA 80047 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
