Експериментальний вентильний індукторно-реактивний привод
Номер патенту: 40674
Опубліковано: 27.04.2009
Автори: Зінченко Олена Євгенівна, Фінкельштейн Володимир Борисович
Формула / Реферат
Експериментальний вентильний індукторно-реактивний привод, що складається з комутатора й електромеханічного перетворювача (двигуна), до складу якого входить статор з обмотками, ротор, підшипникові щити, датчики й обертові шторки, який відрізняється тим, що з метою підвищення точності й зниження трудомісткості визначення оптимальних кутів комутації в щиті фрезеруються дугоподібні канали, у які вставлені шпильки, прикручені до кільця, розташованого на циліндричній поверхні із внутрішньої сторони щита, на кільці кріпляться датчики, а із зовнішньої сторони щита на шпильках розміщені пружини, які стягнуті гайками, що забезпечує підтиснення кільця з датчиками до щита й можливість їхнього кутового переміщення, а в мікропроцесор комутатора програмно уведене регульоване тимчасове запізнювання подачі живлення на обмотку щодо моменту появи сигналу датчика, що еквівалентно зменшенню ширини шторки.
Текст

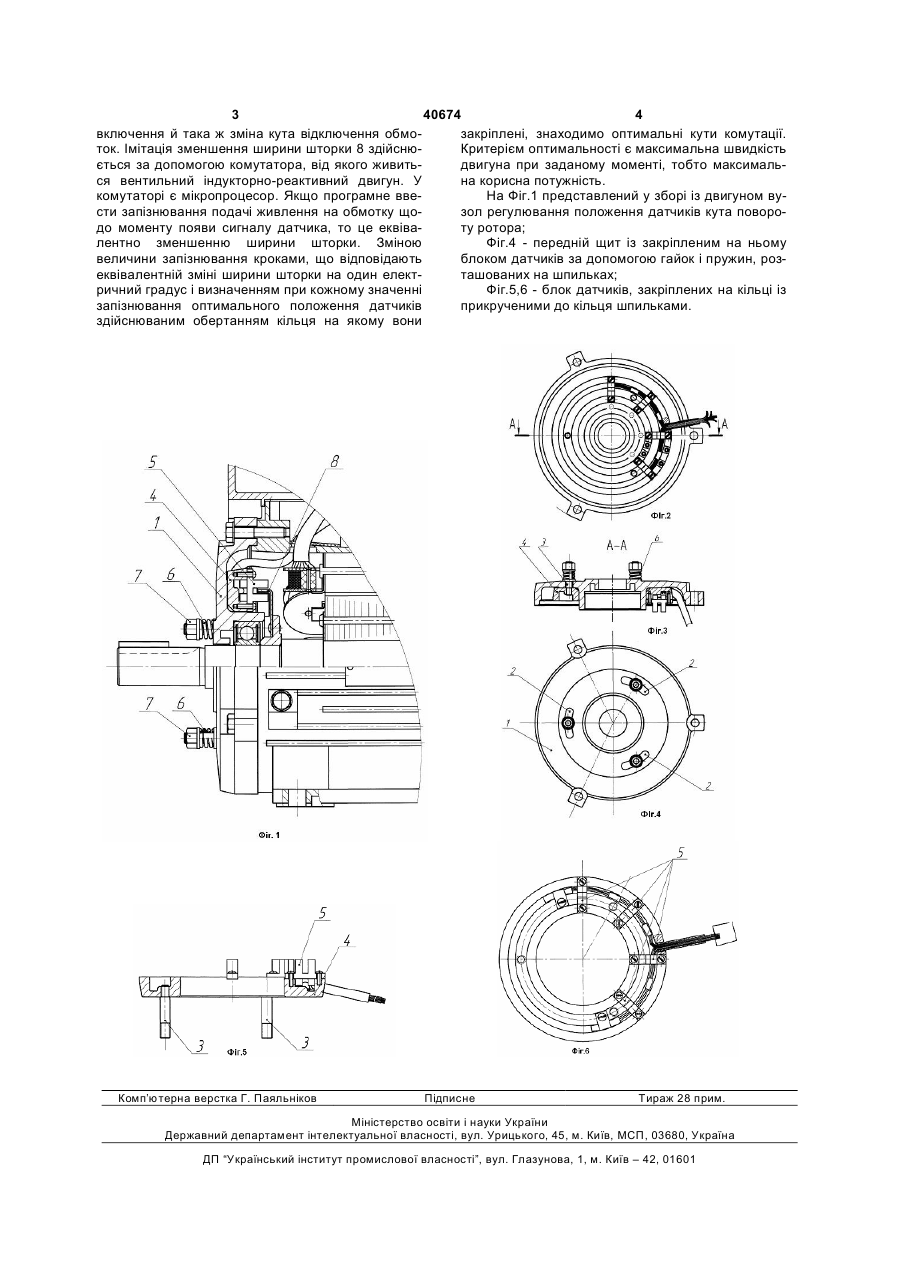

Експериментальний вентильний індукторнореактивний привод, що складається з комутатора й електромеханічного перетворювача (двигуна), до складу якого входить статор з обмотками, ротор, підшипникові щити, датчики й обертові шторки, який відрізняється тим, що з метою підви 3 40674 4 включення й така ж зміна кута відключення обмозакріплені, знаходимо оптимальні кути комутації. ток. Імітація зменшення ширини шторки 8 здійснюКритерієм оптимальності є максимальна швидкість ється за допомогою комутатора, від якого живитьдвигуна при заданому моменті, тобто максималься вентильний індукторно-реактивний двигун. У на корисна потужність. комутаторі є мікропроцесор. Якщо програмне ввеНа Фіг.1 представлений у зборі із двигуном вусти запізнювання подачі живлення на обмотку щозол регулювання положення датчиків кута повородо моменту появи сигналу датчика, то це еквівату ротора; лентно зменшенню ширини шторки. Зміною Фіг.4 - передній щит із закріпленим на ньому величини запізнювання кроками, що відповідають блоком датчиків за допомогою гайок і пружин, розеквівалентній зміні ширини шторки на один електташованих на шпильках; ричний градус і визначенням при кожному значенні Фіг.5,6 - блок датчиків, закріплених на кільці із запізнювання оптимального положення датчиків прикрученими до кільця шпильками. здійснюваним обертанням кільця на якому вони Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExperimental valve jet drive of inductor-type
Автори англійськоюZinchenko Olena Yevhenivna, Filkenshtein Volodymyr Borysovych
Назва патенту російськоюЭкспериментальный вентильный индукторно-реактивный привод
Автори російськоюЗинченко Елена Евгеньевна, Финкельштейн Владимир Борисович
МПК / Мітки
МПК: H02K 29/00
Мітки: експериментальній, привод, вентильний, індукторно-реактивний
