Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами

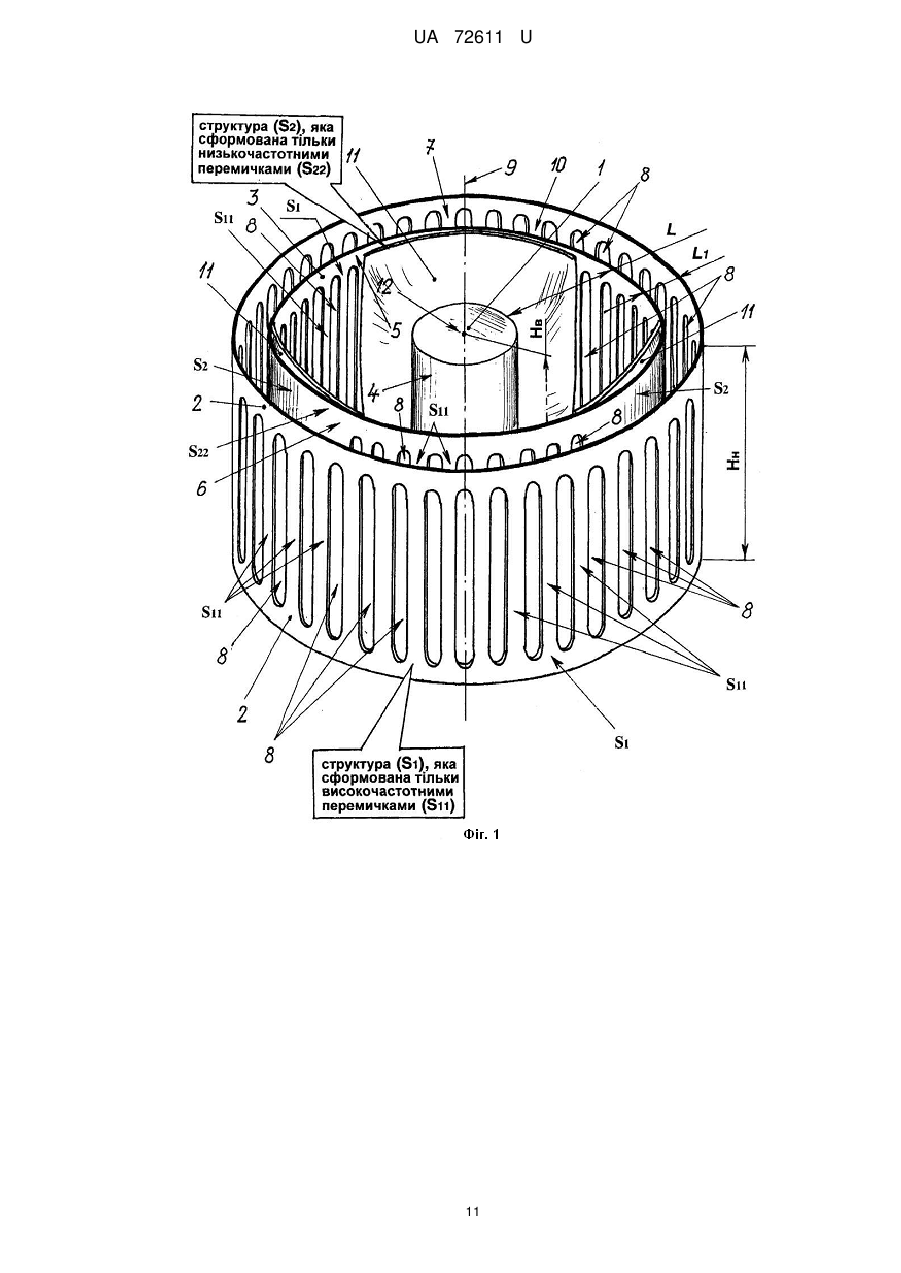

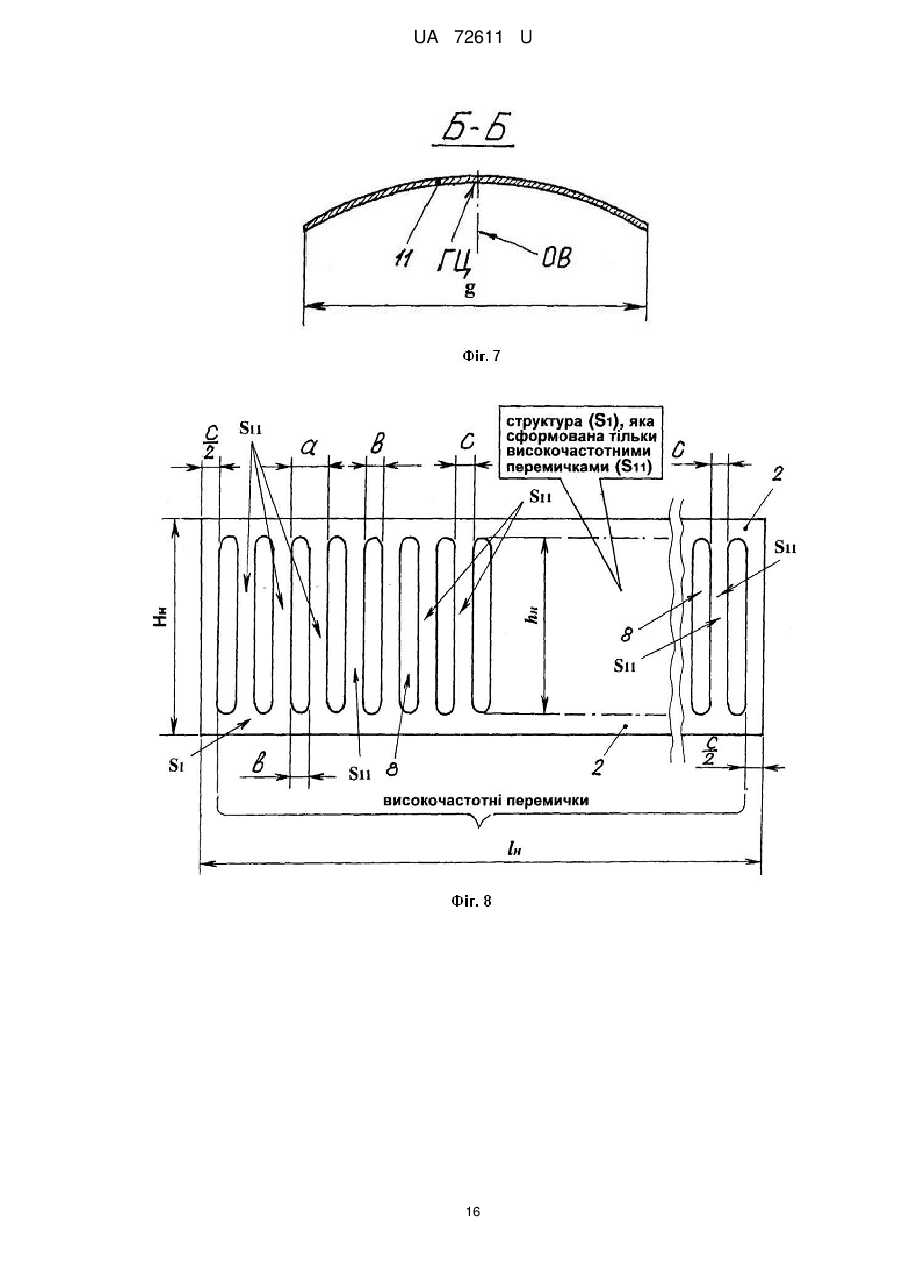

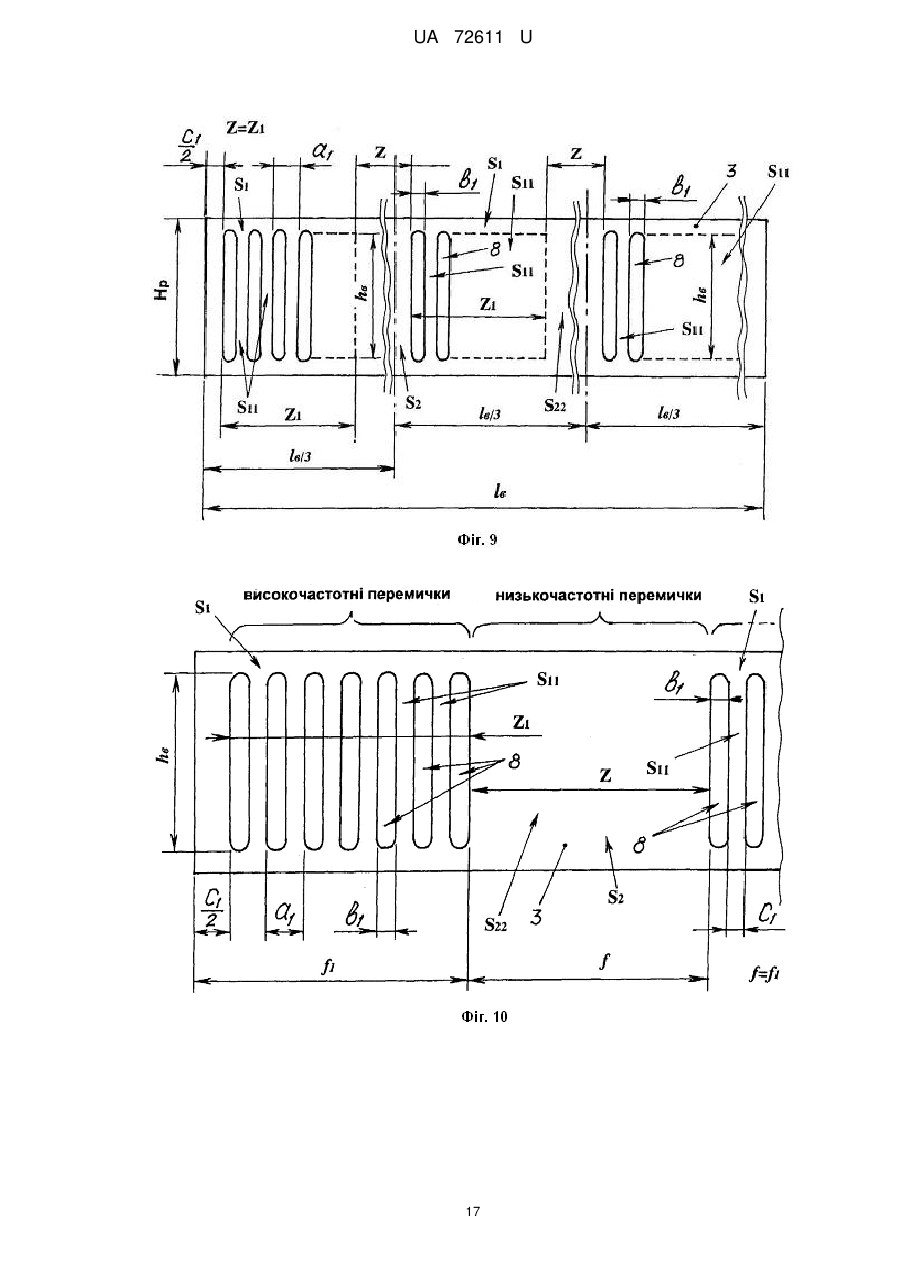

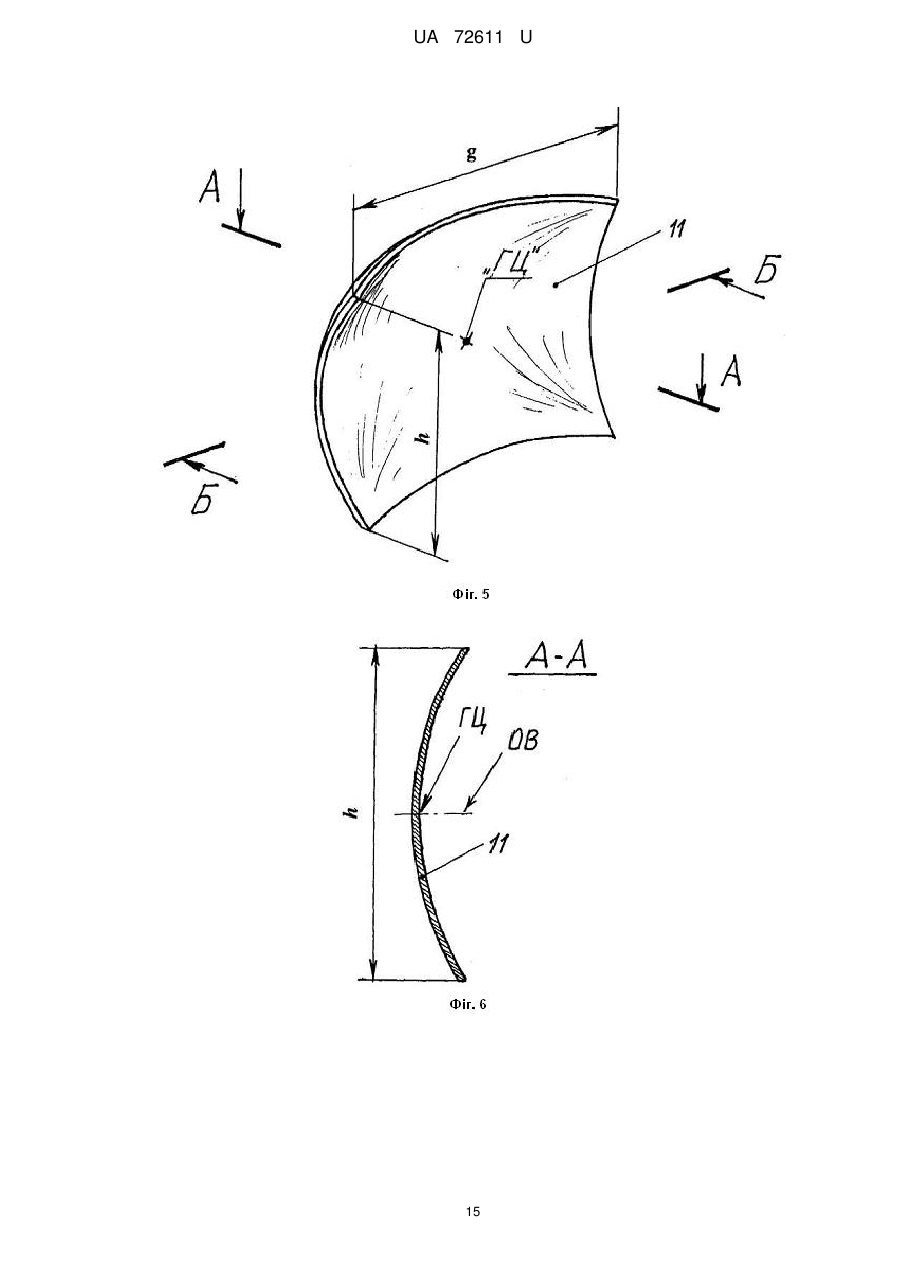

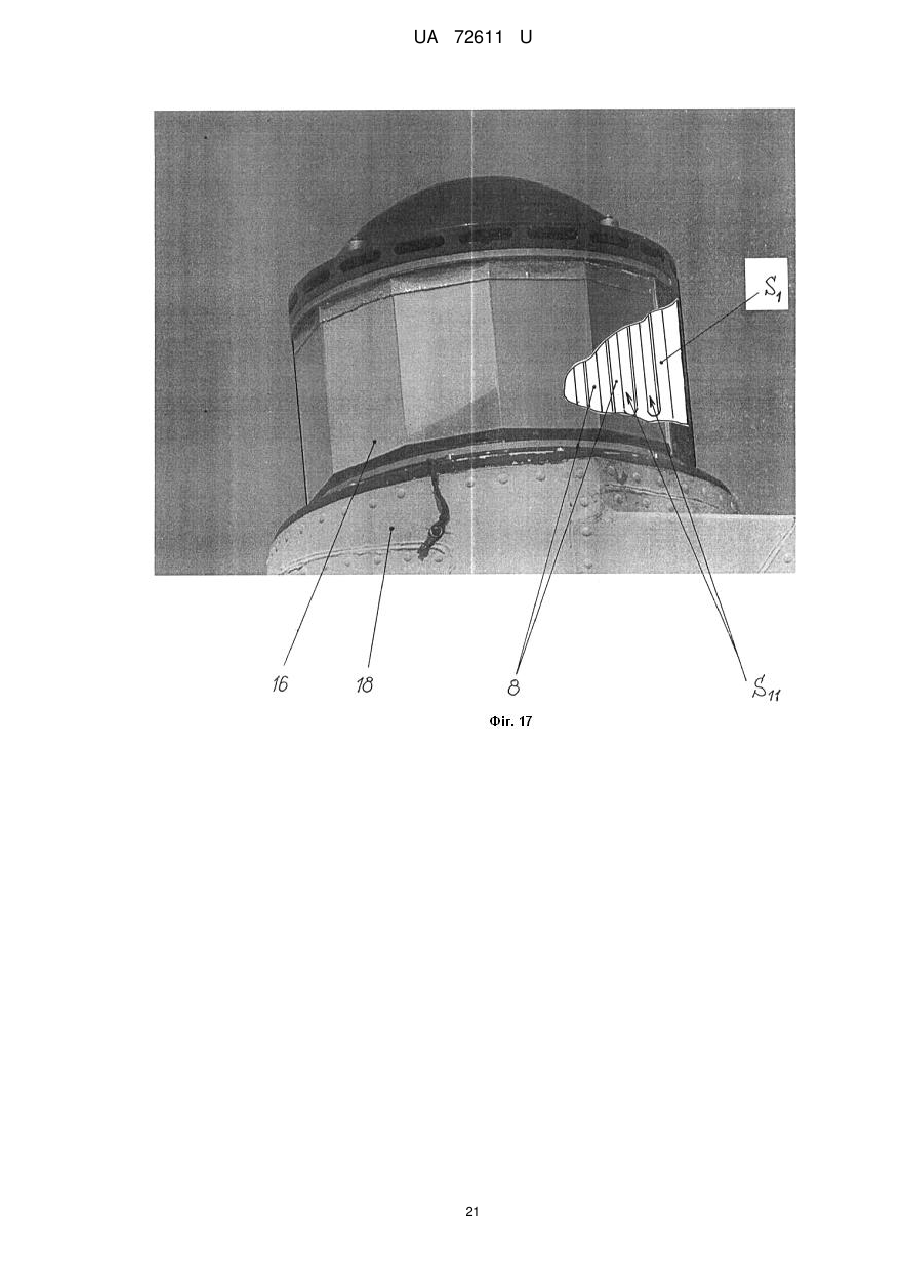

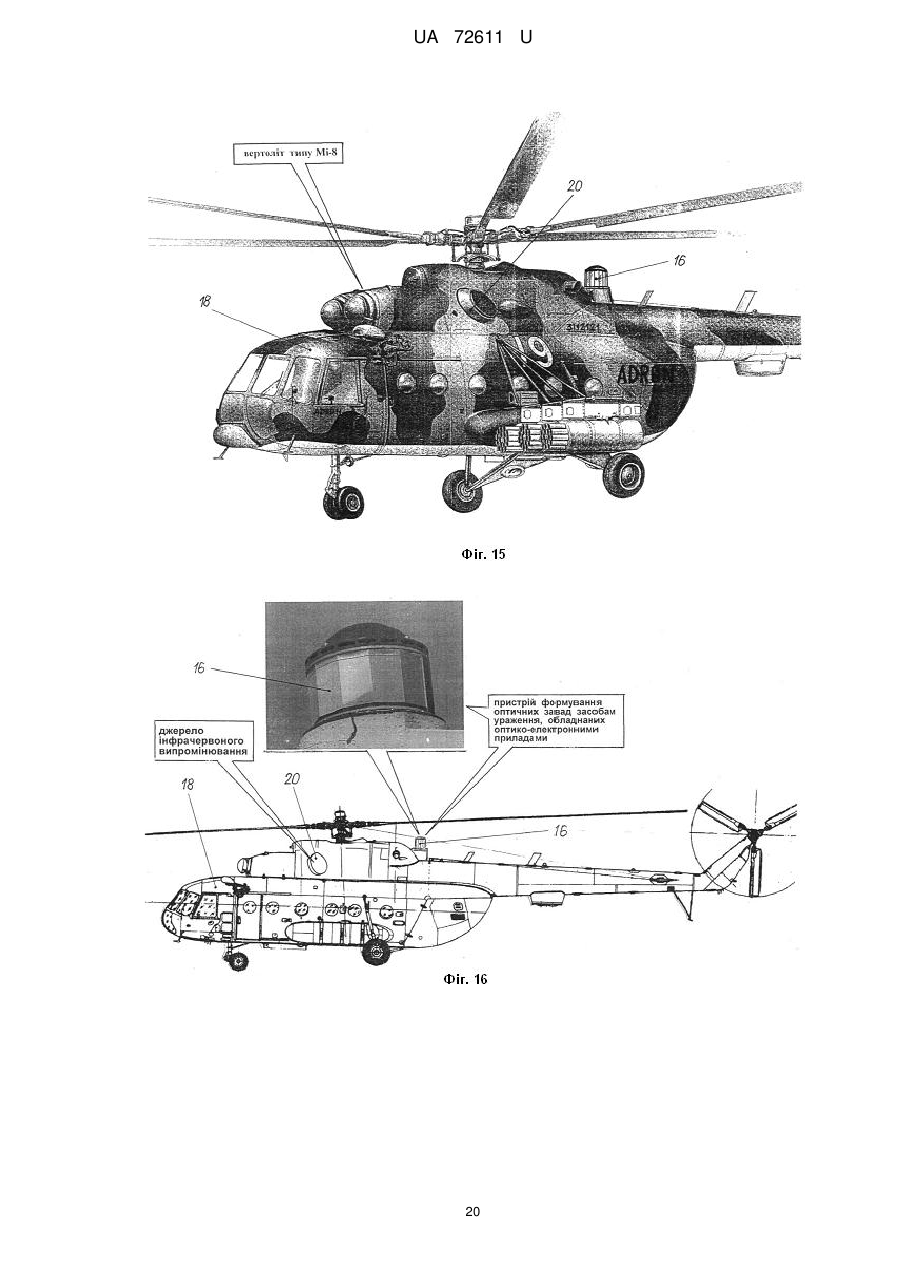

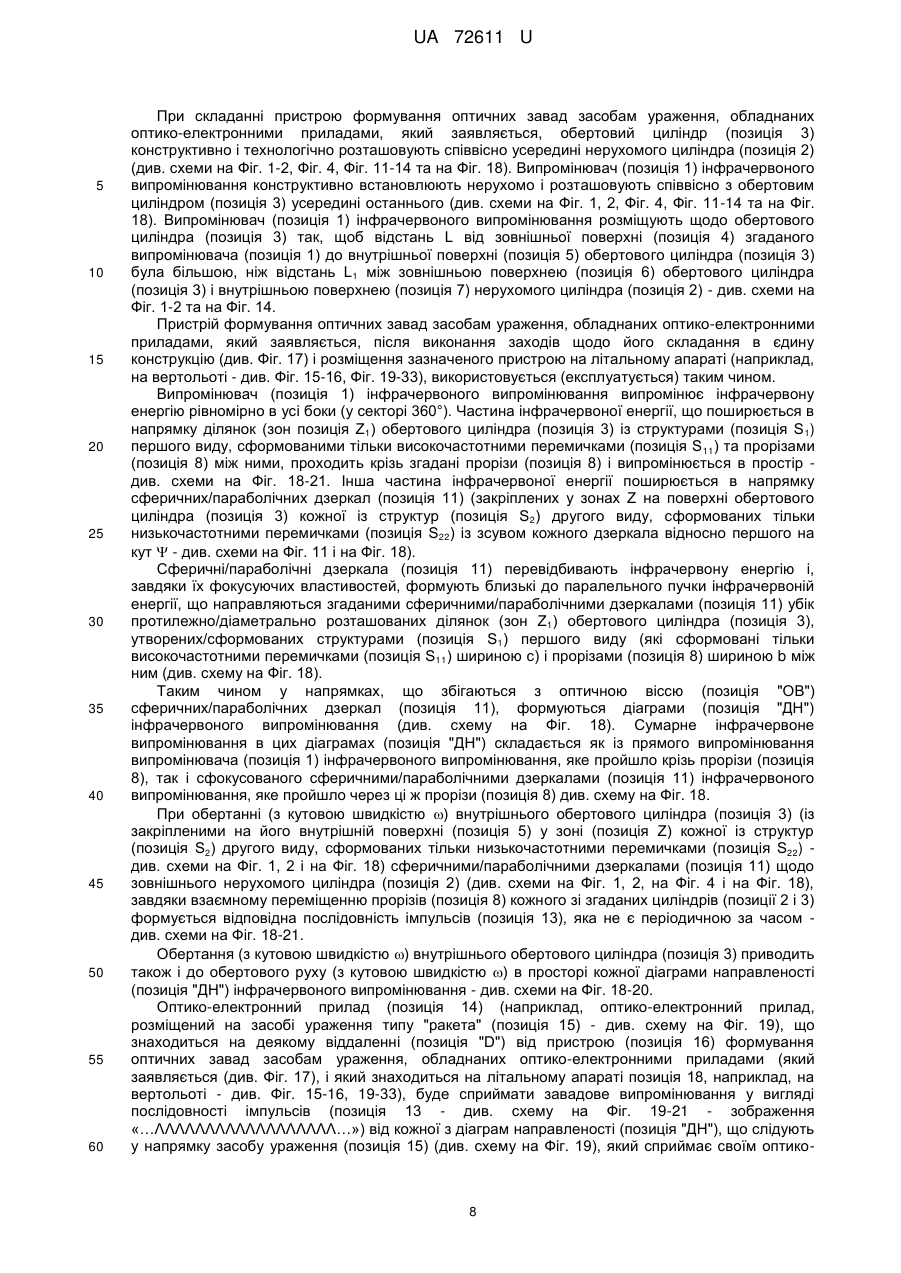

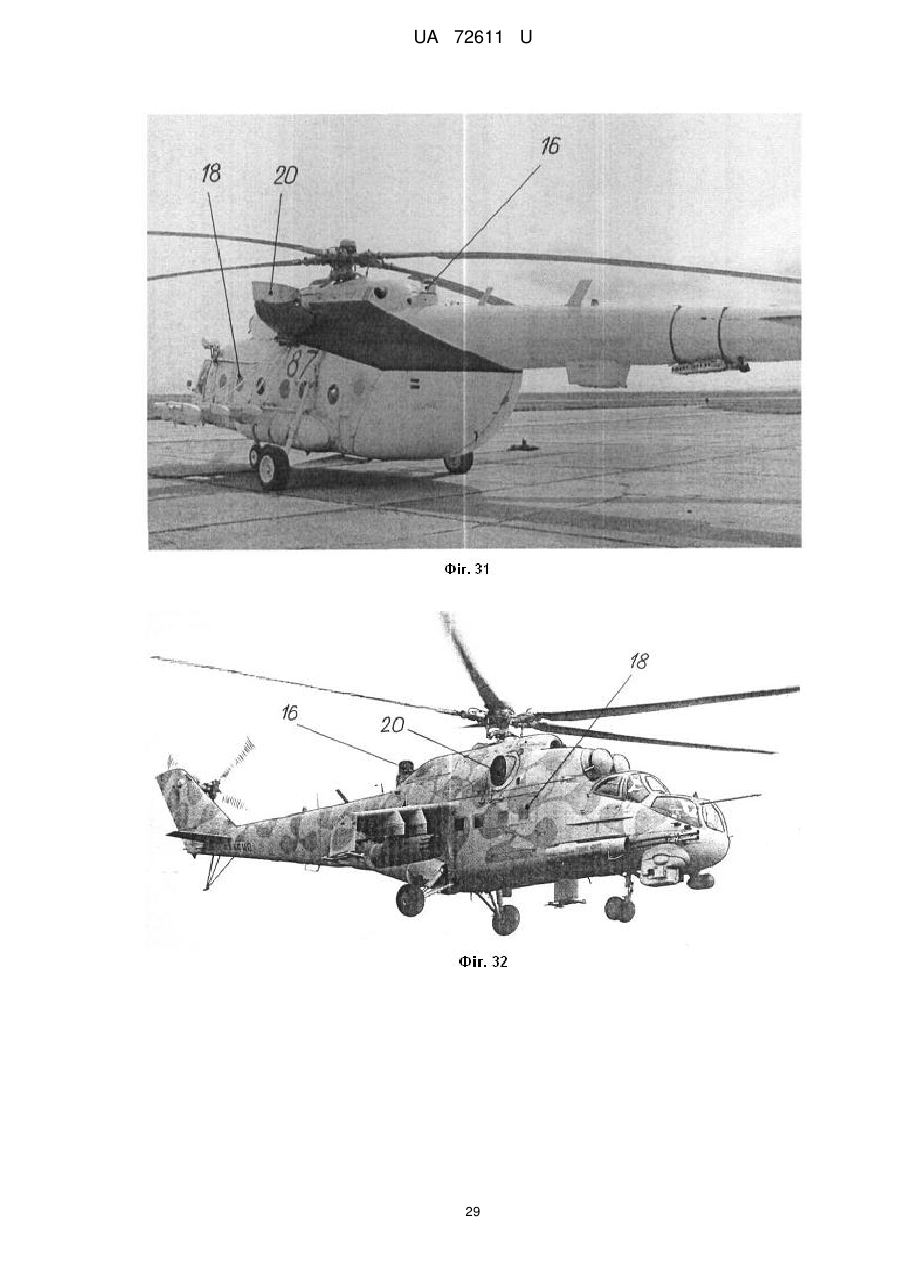

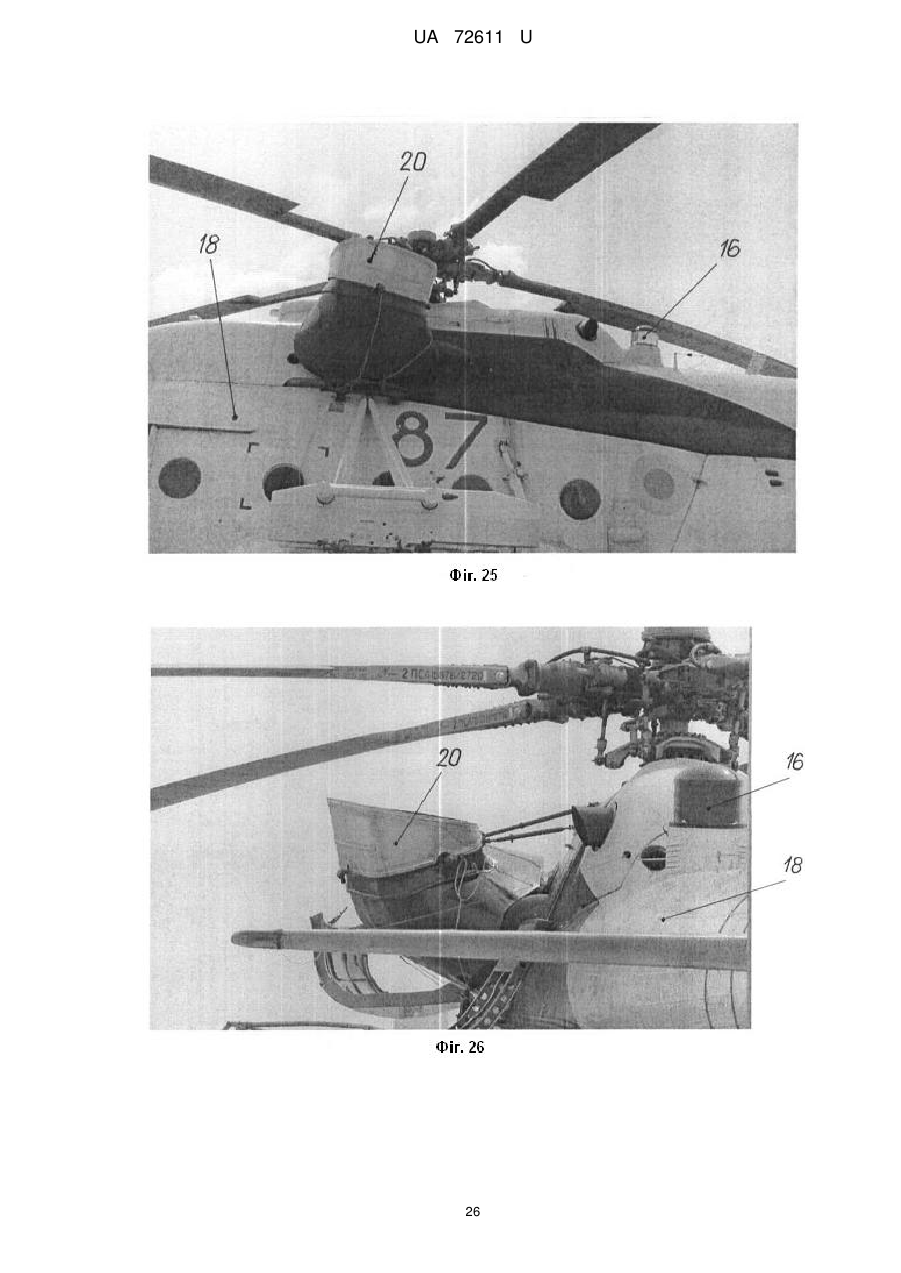

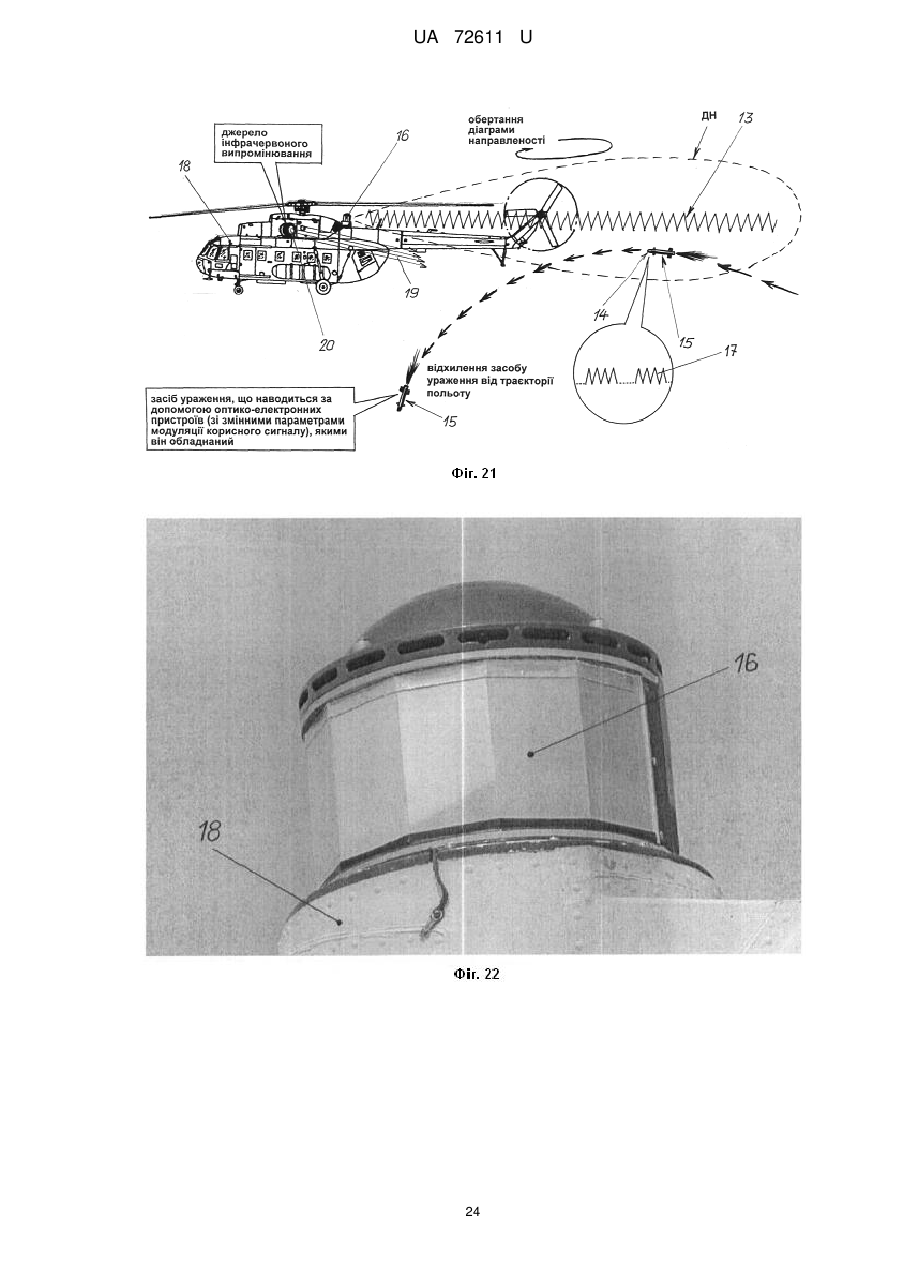

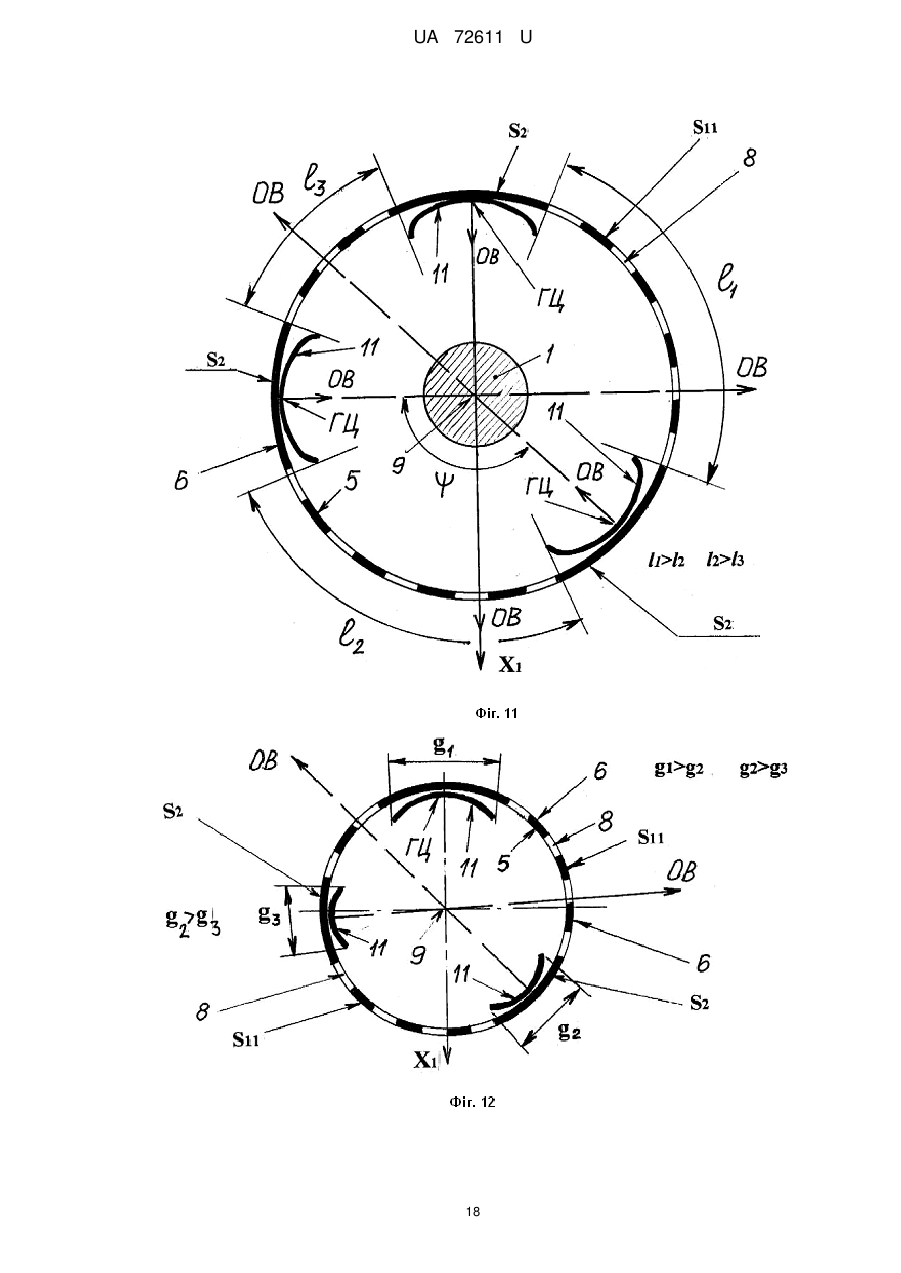

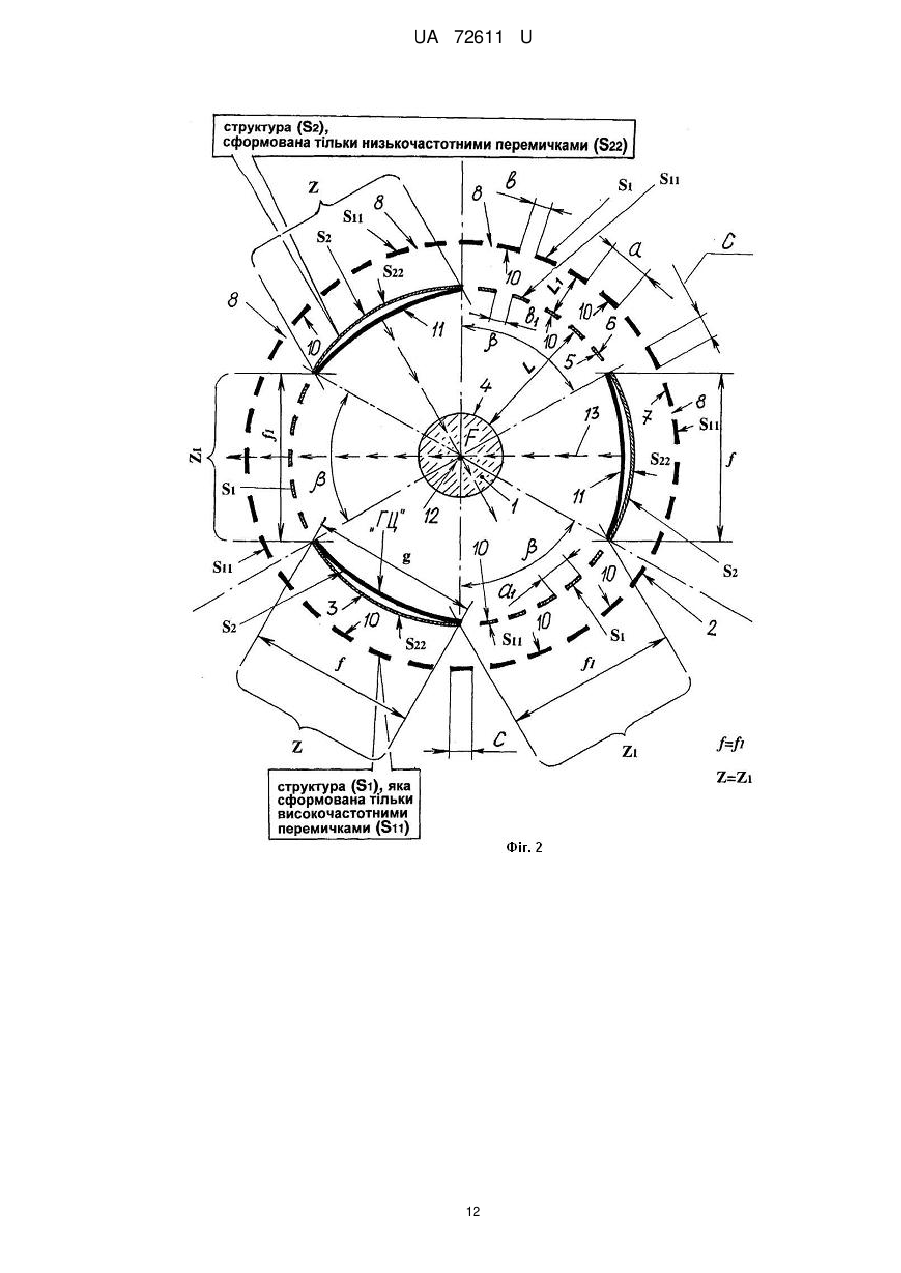

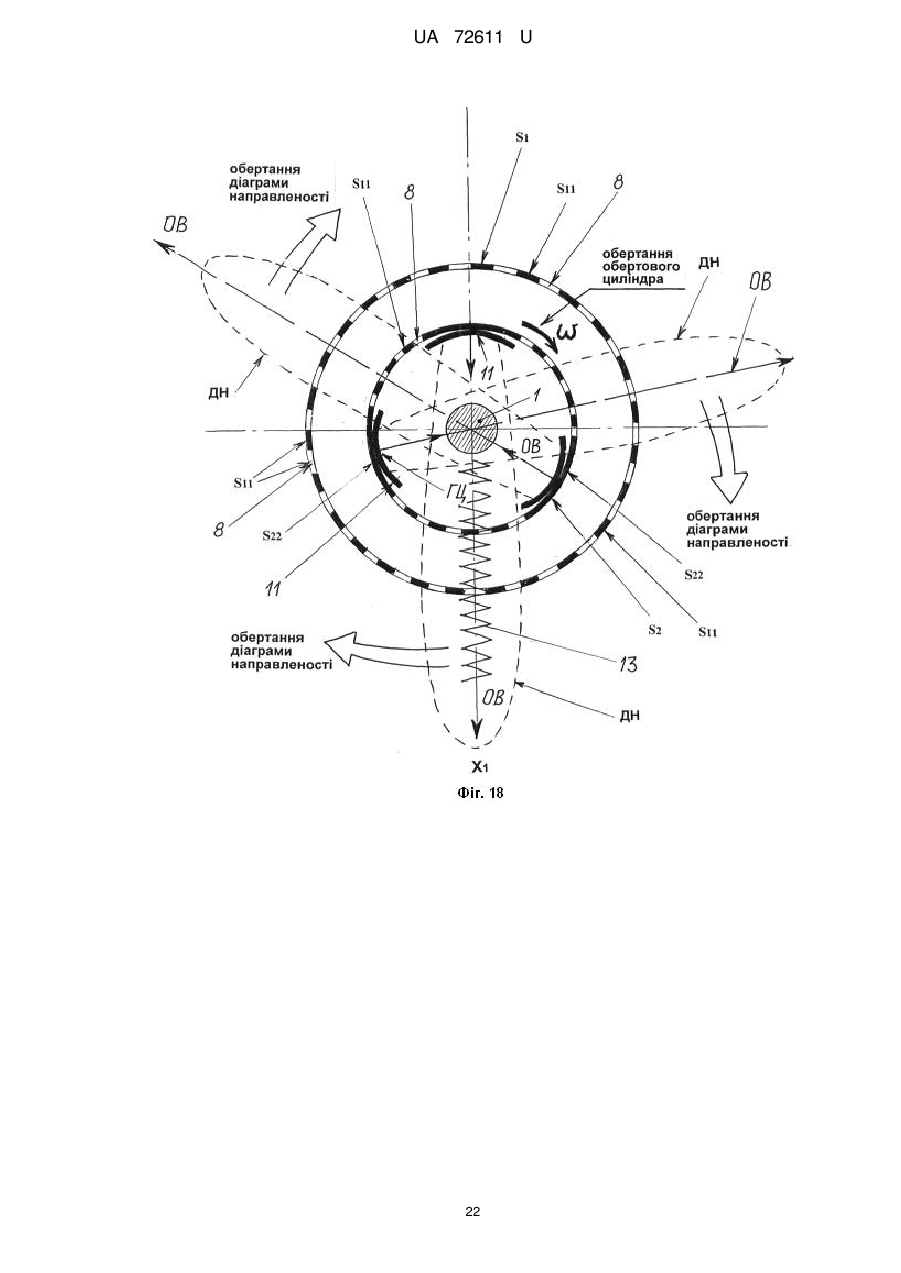

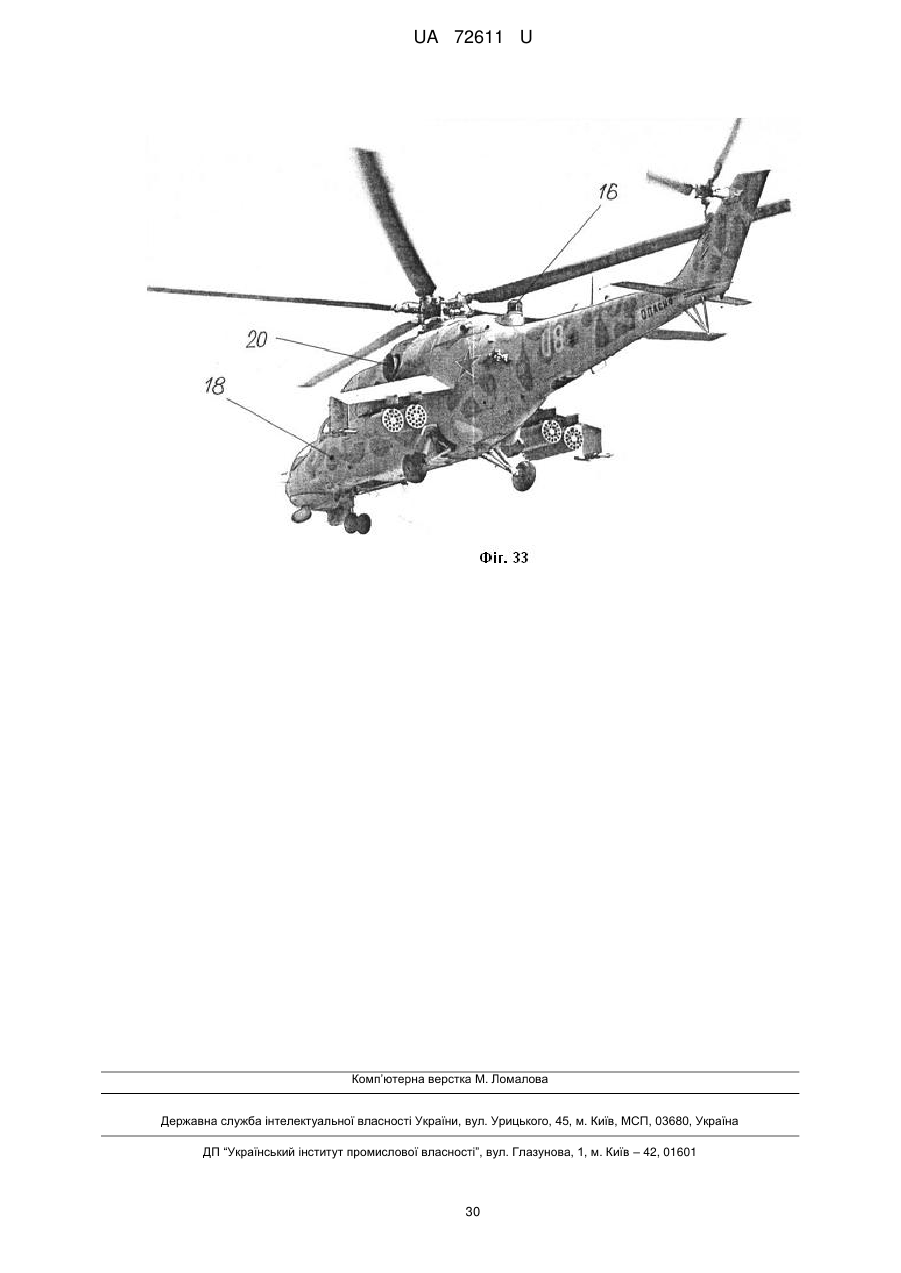

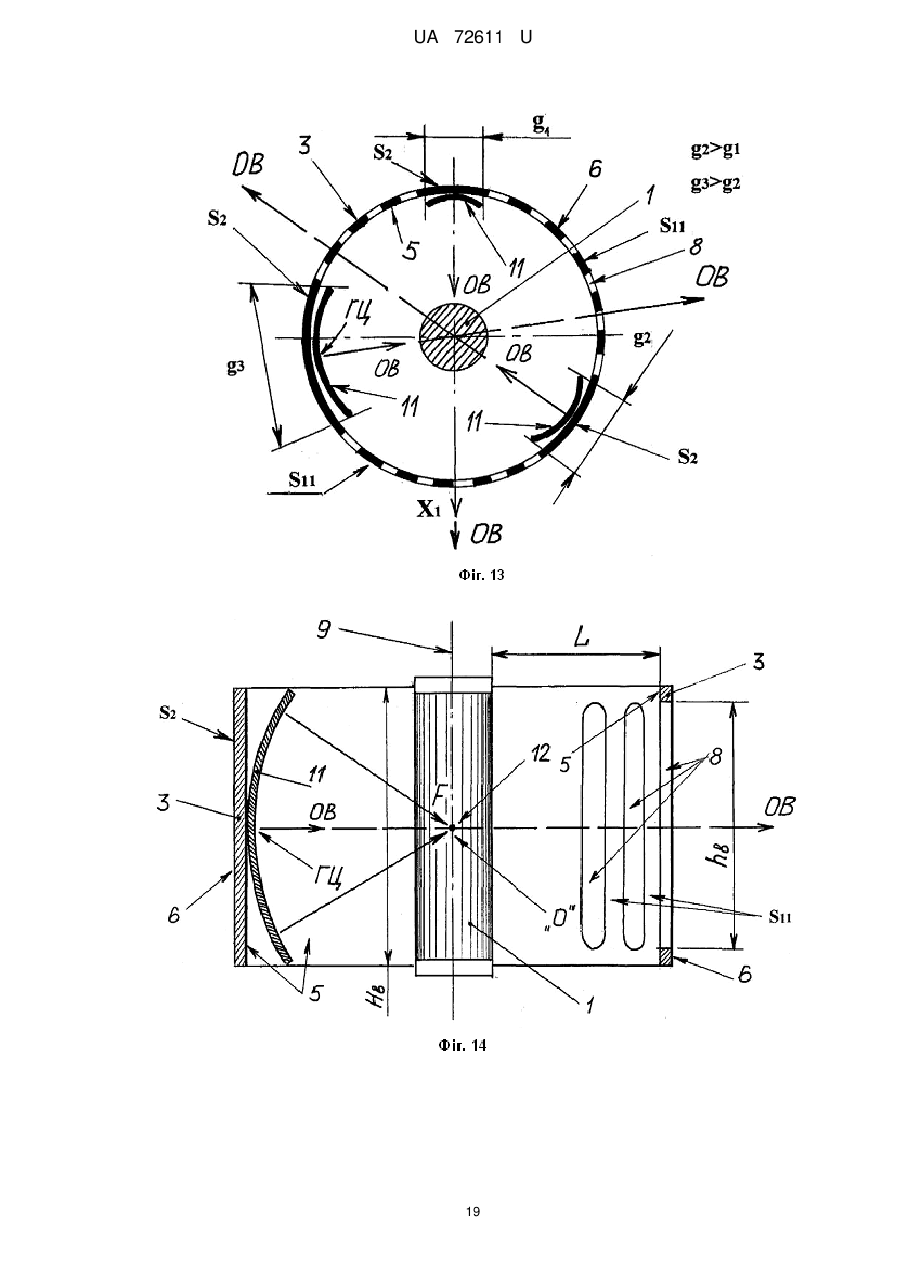

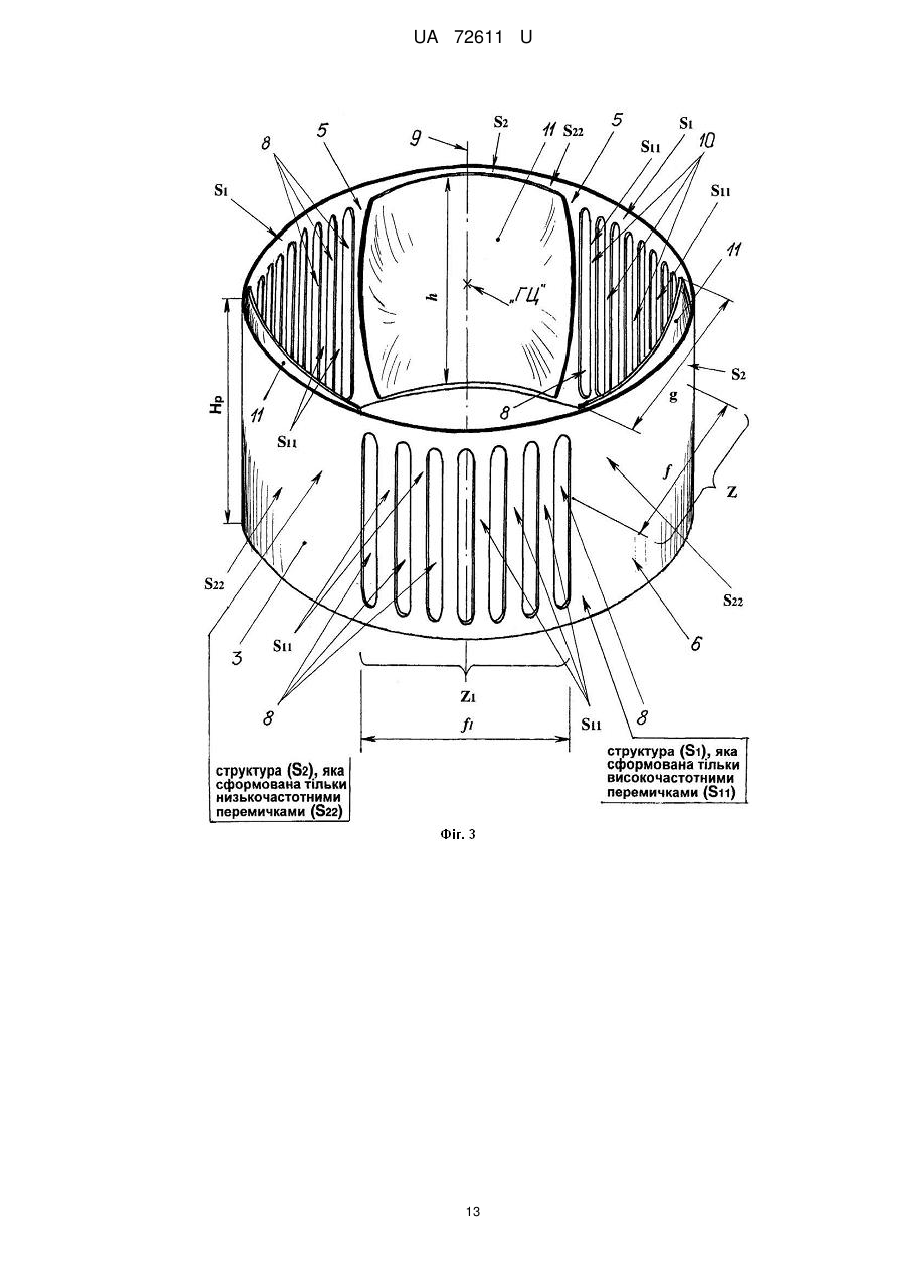

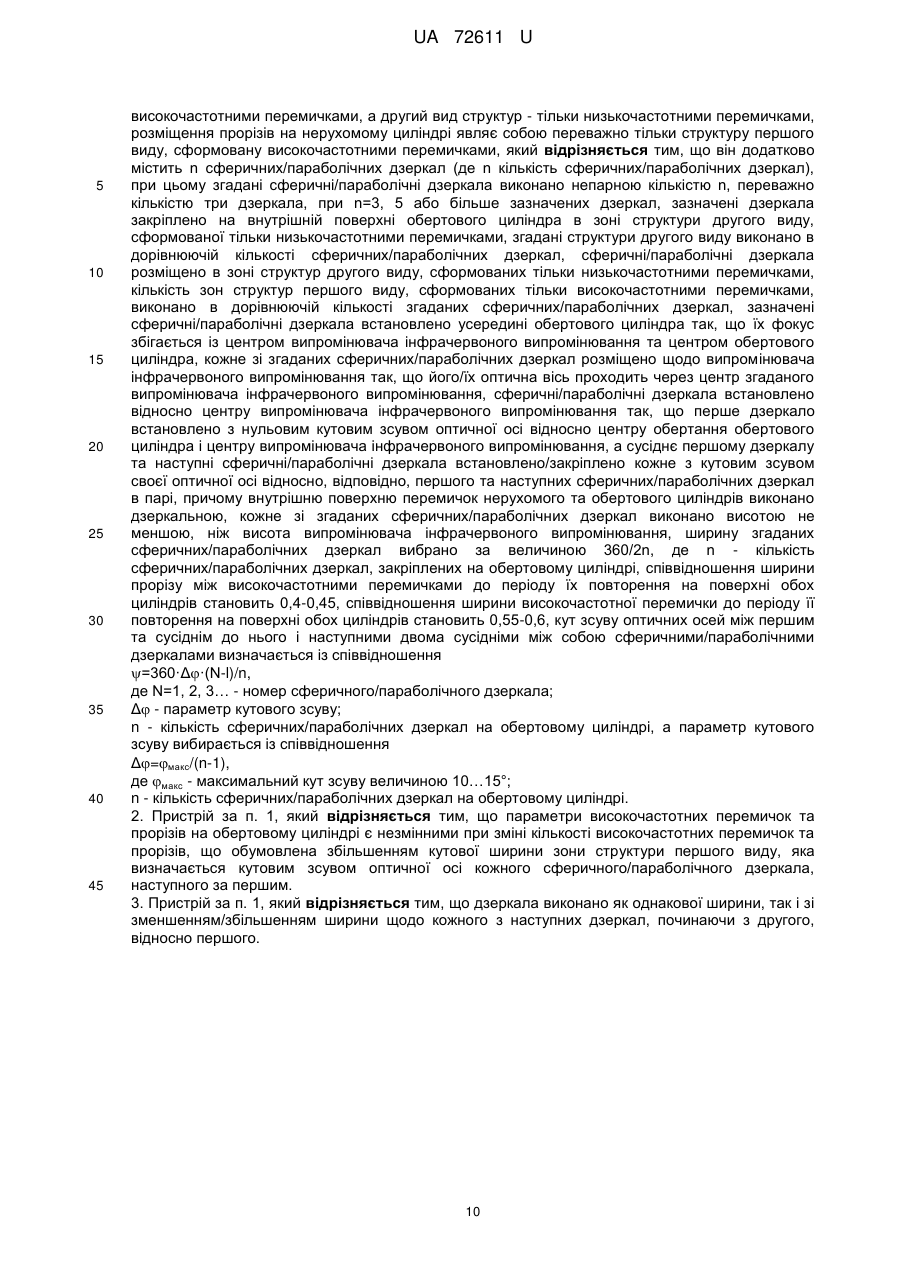

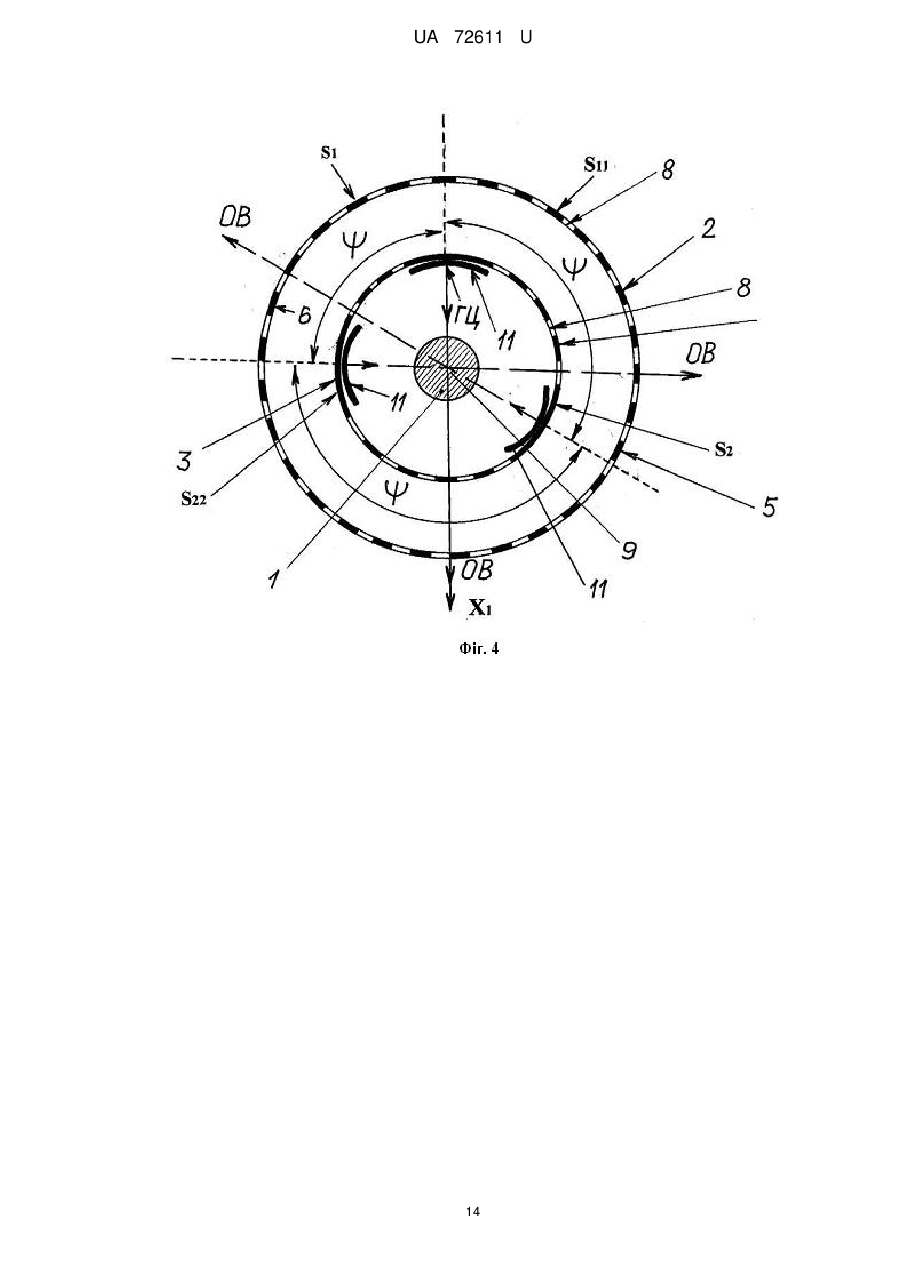

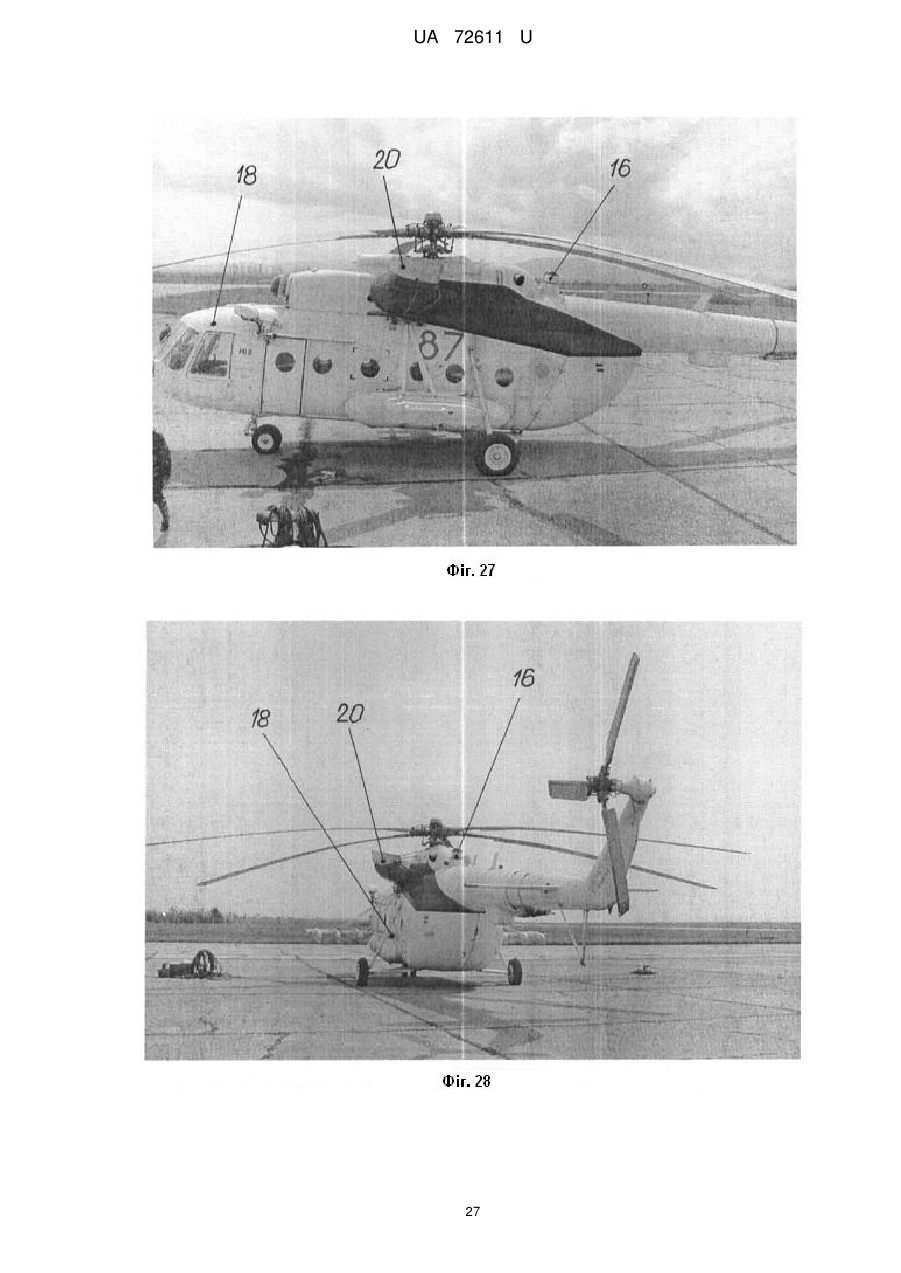

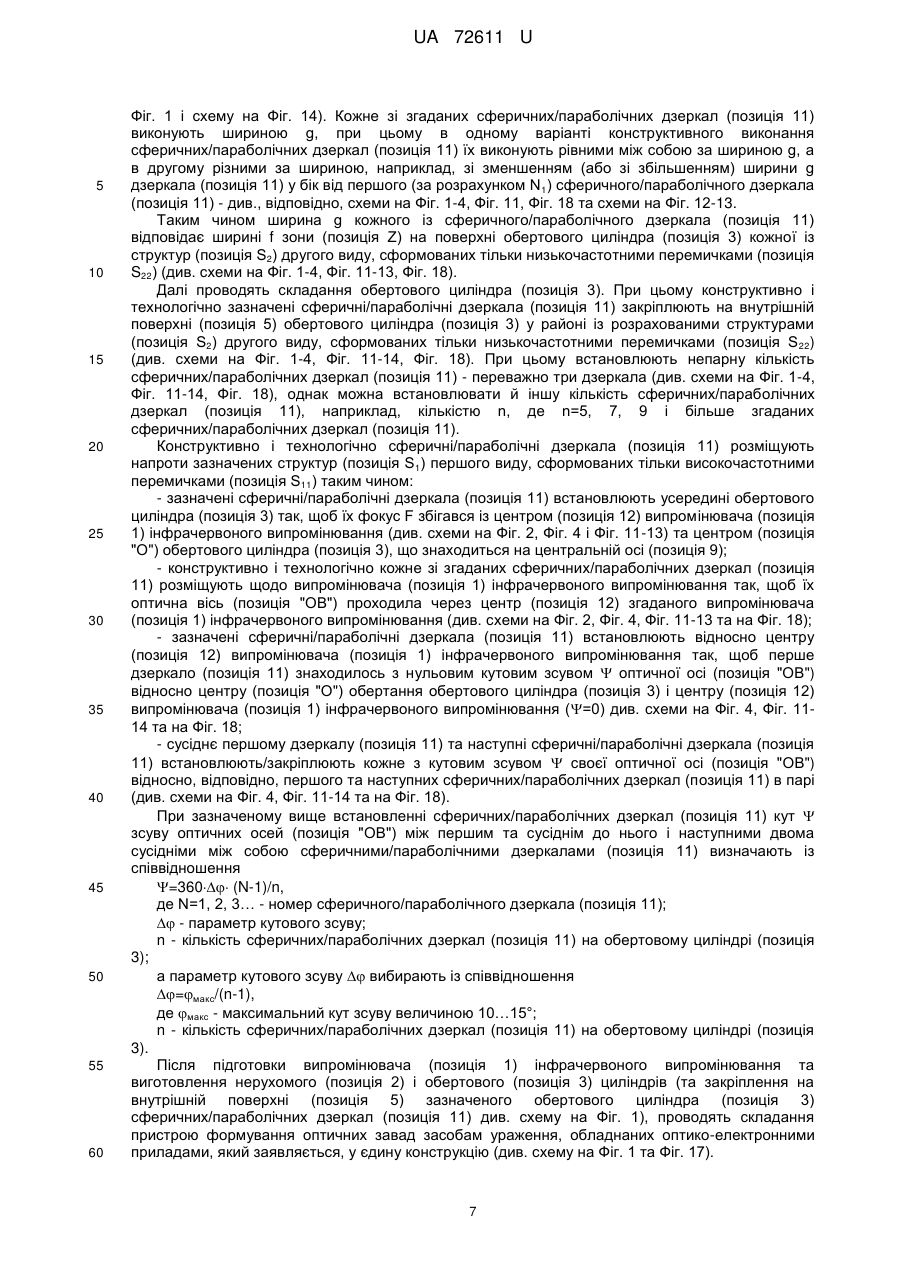

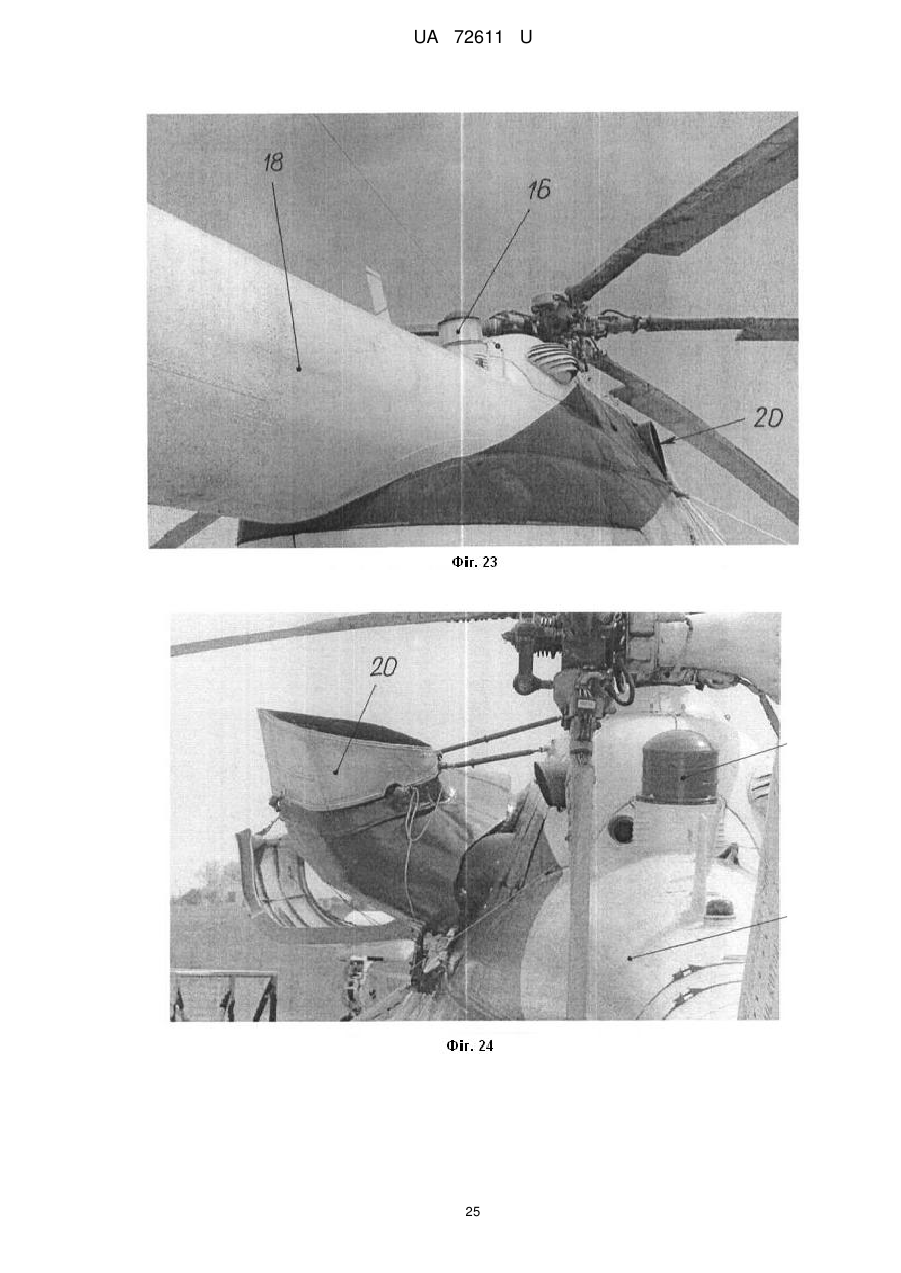

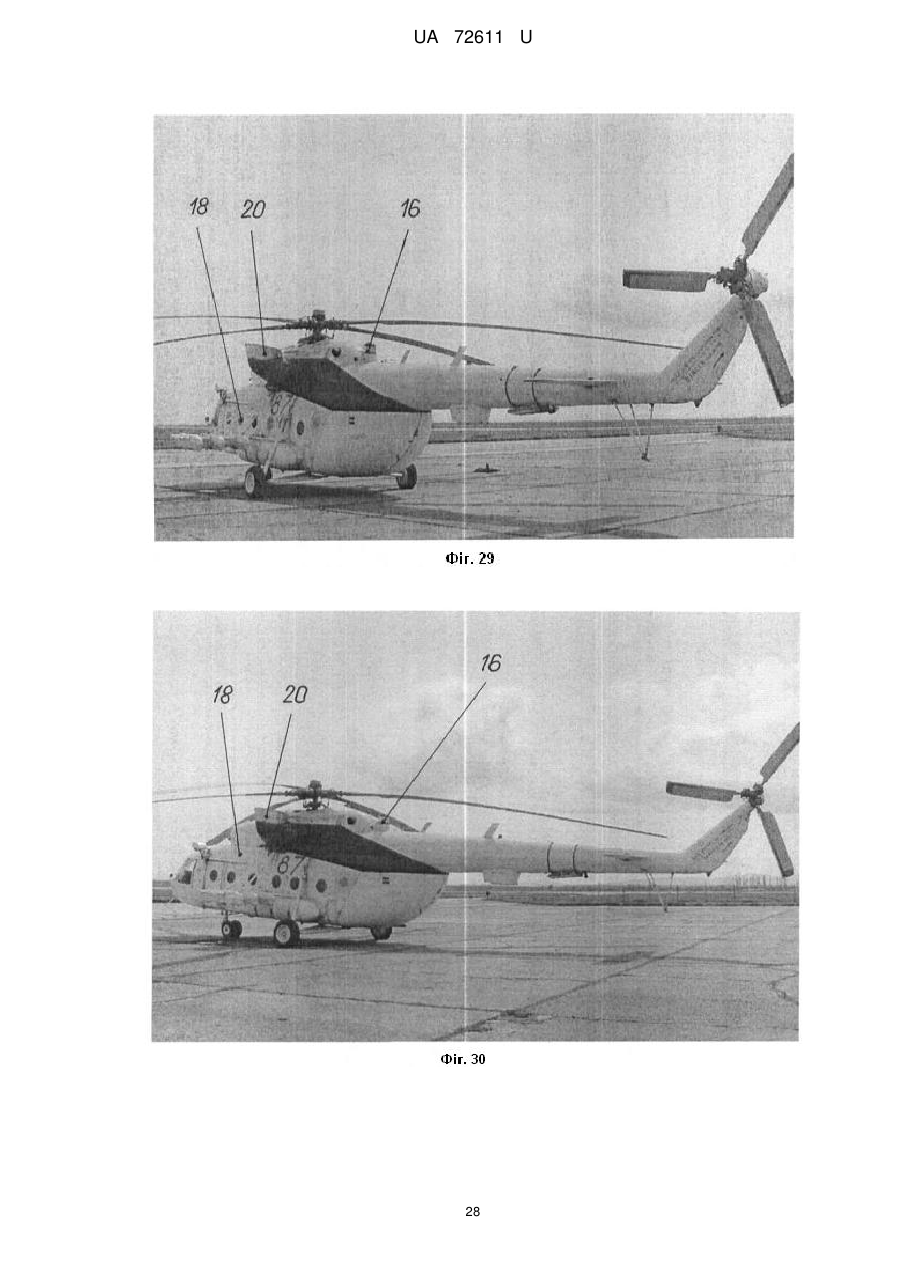

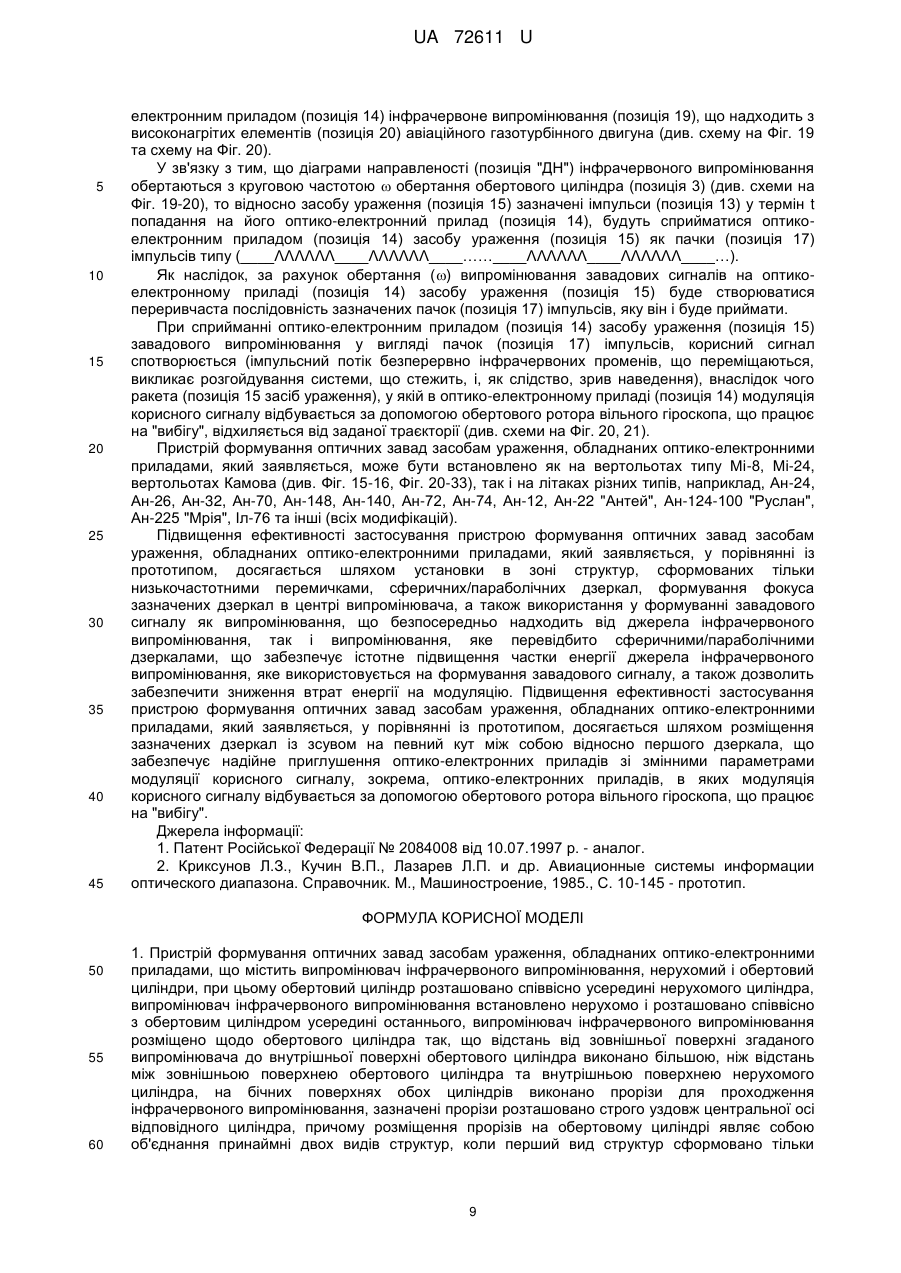

Реферат: Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри. Додатково містить n сферичних/параболічних дзеркал (де n кількість сферичних/параболічних дзеркал). UA 72611 U (12) UA 72611 U UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі приладобудування, зокрема до оптико-електронної техніки, а саме до пристроїв для формування модульованої перешкоди оптико-електронним приладам, і може бути використана в станціях оптико-електронного приглушення для захисту літальних апаратів від засобів ураження, що наводяться за допомогою оптико-електронних пристроїв (зі змінними параметрами модуляції корисного сигналу), якими вони обладнані. Відомий пристрій формування модульованих перешкод, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, на бічних поверхнях обох циліндрів виконано прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовано строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання як нерегулярних структур, сформованих нерегулярними перемичками, так і регулярних структур, сформованих регулярними перемичками, розміщення прорізів на нерухомому циліндрі являє собою тільки регулярні структури, сформовані регулярними перемичками /1/. До недоліків відомого пристрою формування модульованих перешкод належить те, що частина енергії, відповідна до періоду переривання, і яка складає 50 % й більше енергії випромінювача, поглинається модулятором і не використовується для створення завадового сигналу. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташовано співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання встановлено нерухомо і розміщено співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані виключно уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, коли перший вид структур сформовано тільки високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками /2/. До недоліків відомого пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який обраний за найближчий аналог (прототип), відноситься те, що випромінювання, яке попадає на низькочастотні перемички, які виконано у вигляді відбиваючих екранів, не залишає межі пристрою і не бере участь у створенні завадового сигналу, внаслідок чого для формування завадового сигналу використовується менше 50 % енергії джерела інфрачервоного випромінювача. Найбільш вагомим недоліком є те, що пристрій формує періодичну послідовність ідентичних "пачок" завадових імпульсів, що не забезпечує надійне приглушення оптико-електронних приладів зі змінними параметрами модуляції корисного сигналу, зокрема, оптико-електронних приладів, в яких модуляція корисного сигналу відбувається за допомогою обертового ротора вільного гіроскопа, що працює на "вибігу". В основу корисної моделі поставлена задача шляхом установки в зоні низькочастотних перемичок, які виконано на обертовому циліндрі, сферичних/параболічних дзеркал, розміщення зазначених дзеркал із зсувом на певний кут між собою відносно першого дзеркала, формування фокуса зазначених дзеркал в центрі випромінювача, а також використання у формуванні завадового сигналу як випромінювання, що безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, що перевідбито сферичними/параболічними дзеркалами, забезпечити надійне приглушення оптико-електронних приладів зі змінними параметрами модуляції корисного сигналу, зокрема, оптико-електронних приладів, в яких модуляція корисного сигналу відбувається за допомогою обертового ротора вільного гіроскопа, що працює на "вибігу". Суть корисної моделі у пристрої формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташовано співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання 1 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 встановлено нерухомо і розміщено співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщено щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконано більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконано прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовано виключно уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, коли перший вид структур сформовано тільки високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, полягає в тому, що він додатково містить n сферичних/параболічних дзеркал (де n - кількість сферичних/параболічних дзеркал). Суть корисної моделі полягає і в тому, що згадані сферичні/параболічні дзеркала виконано непарною кількістю п, переважно кількістю три дзеркала, при n=3, 5 або більше зазначених дзеркал, зазначені дзеркала закріплено на внутрішній поверхні обертового циліндра в зоні структури другого виду, сформованої тільки низькочастотними перемичками, згадані структури другого виду виконано дорівнюючій кількості сферичних/параболічних дзеркал, сферичні/параболічні дзеркала розміщено в зоні структур другого виду, сформованих тільки низькочастотними перемичками, кількість зон структур першого виду, сформованих високочастотними перемичками, виконано в дорівнюючій кількості згаданих сферичних/параболічних дзеркал, зазначені сферичні/параболічні дзеркала встановлено усередині обертового циліндра так, що їх фокус збігається із центром випромінювача інфрачервоного випромінювання та центром обертового циліндра, кожне зі згаданих сферичних/параболічних дзеркал розміщено щодо випромінювача інфрачервоного випромінювання так, що їх оптична вісь проходить через центр згаданого випромінювача інфрачервоного випромінювання, сферичні/параболічні дзеркала встановлено відносно центру випромінювача інфрачервоного випромінювання так, що перше дзеркало встановлено з нульовим кутовим зсувом оптичної осі відносно центру обертання обертового циліндра і центру випромінювача інфрачервоного випромінювання, а сусіднє першому дзеркалу та наступні сферичні/параболічні дзеркала встановлено/закріплено кожне з кутовим зсувом своєї оптичної осі відносно, відповідно, першого та наступних сферичних/параболічних дзеркал в парі. Суть корисної моделі полягає також і в тому, що внутрішню поверхню перемичок нерухомого та обертового циліндрів виконано дзеркальною, кожне зі згаданих сферичних/параболічних дзеркал виконано висотою не меншою, ніж висота випромінювача інфрачервоного випромінювання, ширину згаданих сферичних/параболічних дзеркал вибрано за величиною 360/2 n, де n кількість сферичних/параболічних дзеркал, закріплених на обертовому циліндрі, співвідношення ширини прорізу між високочастотними перемичками до періоду їх повторення на поверхні обох циліндрів становить 0,4-0,45, співвідношення ширини високочастотної перемички до періоду її повторення на поверхні обох циліндрів становить 0,55-0,6, кут зсуву оптичних осей між першим та сусіднім до нього і наступними двома сусідніми між собою сферичними/параболічними дзеркалами визначається із співвідношення =360(N-1)/n, де N=1, 2, 3… - номер сферичного/параболічного дзеркала;  - параметр кутового зсуву; n - кількість сферичних/параболічних дзеркал на обертовому циліндрі, а параметр кутового зсуву вибирається із співвідношення =макс/(n-1), де макс - максимальний кут зсуву величиною 10…15°; n - кількість сферичних/параболічних дзеркал на обертовому циліндрі. Новим в корисній моделі є те, що параметри високочастотних перемичок та прорізів на обертовому циліндрі є незмінними при зміні кількості високочастотних перемичок та прорізів, що обумовлена збільшенням кутової ширини зони структури першого виду, яка визначається кутовим зсувом оптичної осі кожного сферичного/параболічного дзеркала, наступного за першим. Також новим в корисній моделі є те, що дзеркала виконано як однакової ширини, так і зі зменшенням/збільшенням ширини щодо кожного з наступних дзеркал, починаючи з другого відносно першого. Досягнення технічного результату у пристрої формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, дійсно можливе тому, що: 2 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 - шляхом установки в зоні структур, сформованих тільки низькочастотними перемичками, сферичних/параболічних дзеркал, формування фокуса зазначених дзеркал в центрі випромінювача, а також використання у формуванні завадового сигналу як випромінювання, що безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, що перевідбито сферичними/параболічними дзеркалами, забезпечується істотне підвищення частки енергії джерела інфрачервоного випромінювання, яке використовується на формування завадового сигналу; - шляхом використання у формуванні завадового сигналу як випромінювання, що безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, що перевідбито сферичними/параболічними дзеркалами, забезпечується зниження втрат енергії на модуляцію; - шляхом розміщення сферичних/параболічних дзеркал із зсувом на певний кут між собою відносно першого дзеркала забезпечується надійне приглушення оптико-електронних приладів зі змінними параметрами модуляції корисного сигналу, зокрема, оптико-електронних приладів, в яких модуляція корисного сигналу відбувається за допомогою обертового ротора вільного гіроскопа, що працює на "вибігу". Таким чином, пристрій формування оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано схему конструктивного виконання пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на виді ¾ зверху, на Фіг. 2 показано схему конструктивного виконання пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на виді зверху (з показом геометричних характеристик), на Фіг. 3 показано схему загального вигляду обертового циліндра із закріпленими на його внутрішній поверхні сферичними/параболічними дзеркалами (у варіанті закріплення трьох сферичних/параболічних дзеркал), на Фіг. 4 показано схему розміщення сферичних/параболічних дзеркал на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання та нерухомого циліндра, на Фіг. 5 показано схему загального вигляду сферичного/параболічного дзеркала на виді ¾ спереду, на Фіг. 6, 7 показано сферичне/параболічне дзеркало в перетинах, відповідно, у перетині А-А та в перетині Б-Б, на Фіг. 8 показано схему розгорнення нерухомого циліндра, на Фіг. 9 показано схему розгорнення обертового циліндра, на Фіг. 10 показано схему розміщення на бічній поверхні обертового циліндра об'єднання структур другого виду, сформованих низькочастотними перемичками, і структур першого виду, сформованих високочастотними перемичками, на Фіг. 11 показано схему розміщення сферичних/параболічних дзеркал на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання із кутовим зсувом їх оптичної осі відносно центру обертання обертового циліндра, на Фіг. 12 показано схему розміщення сферичних/параболічних дзеркал на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання при виконанні сферичних/параболічних дзеркал зі зменшенням своєї ширини відносно першого дзеркала та наступного в парі, на Фіг. 13 показано схему розміщення сферичних/параболічних дзеркал на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання при виконанні сферичних/параболічних дзеркал зі збільшенням своєї ширини відносно першого дзеркала та наступного в парі, на Фіг. 14 показано схему розміщення сферичного/параболічного дзеркала на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання в перетині по центральній осі обертового циліндра, на Фіг. 15 показано схему розміщення пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на вертольоті (типу Мі-8), на Фіг. 16 показано схему розміщення пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на вертольоті (типу Мі-8) на виді збоку (з показом безпосередньо зазначеного пристрою), на Фіг. 17 показано загальний вигляд пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на Фіг. 18 показано схему розташування діаграм направленості інфрачервоного випромінювання, на Фіг. 19 показано схему протидії пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, засобам ураження (типу ракет), що наводяться за допомогою оптико-електронних пристроїв (зі змінними параметрами модуляції корисного сигналу), якими вони обладнані, на Фіг. 20-21 схеми приглушення оптикоелектронних приладів (що встановлено на засобах ураження) зі змінними параметрами модуляції корисного сигналу, на Фіг. 22-31 показано розміщення пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який 3 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 заявляється, на вертольоті типу Мі-8, на Фіг. 32-33 показано розміщення пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на вертольоті типу Мі-24. Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, містить (як варіант конструктивного виконання - див. схеми на Фіг. 1-14 і схему на Фіг. 18) випромінювач (позиція 1) інфрачервоного випромінювання, нерухомий (позиція 2) і обертовий (позиція 3) циліндри. Конструктивно обертовий циліндр (позиція 3) розташований співвісно усередині нерухомого циліндра (позиція 2) (див. схеми на Фіг. 1, 2, 4, 11-14, 18). Випромінювач інфрачервоного випромінювання (позиція 1) конструктивно встановлено нерухомо і розташовано співвісно з обертовим циліндром (позиція 3) усередині останнього (див. схеми на Фіг. 1, 2, 4, 11-14, 18). Випромінювач (позиція 1) інфрачервоного випромінювання розміщений щодо обертового циліндра (позиція 3) так, що відстань L від зовнішньої поверхні (позиція 4) згаданого випромінювача (позиція 1) до внутрішньої поверхні (позиція 5) обертового циліндра (позиція 3) є більшою, ніж відстань L 1 між зовнішньою поверхнею (позиція 6) обертового циліндра (позиція 3) і внутрішньою поверхнею (позиція 7) нерухомого циліндра (позиція 2) (див. схеми на Фіг. 1-2, 4, 11-14, 18). Конструктивно і технологічно на бічних поверхнях обох циліндрів (відповідно, позиції 2 і 3) виконано прорізи (позиція 8) для проходження інфрачервоного випромінювання (див. схеми на Фіг. 1-4, 11-14, 18). Зазначені прорізи (позиція 8) розташовано виключно уздовж центральної осі (позиція 9) відповідного циліндра (відповідно, позиції 2 і 3) (див. схеми на Фіг. 1, Фіг. 3, Фіг. 8, 9, 10 та на Фіг. 14). Розміщення прорізів (позиція 8) на обертовому циліндрі (позиція 3) являє собою об'єднання принаймні двох видів структур (відповідно, позиція S1 та позиція S2), у яких перший вид сформований тільки високочастотними перемичками (відповідно, позиція S 11), а другий - тільки низькочастотними перемичками (відповідно, позиція S22) (див., відповідно, схеми на Фіг. 1-3 і Фіг. 8, 9, 10). Розміщення прорізів (позиція 8) на нерухомому циліндрі (позиція 2) являє собою переважно тільки структуру першого виду (відповідно, позиція S 1), сформовану високочастотними перемичками (відповідно, позиція S11), що мають відповідні параметри, визначені розрахунковим шляхом (див. схеми на Фіг. 1, 2, на Фіг. 8, 10 та на Фіг. 18). Технологічно внутрішню поверхню (позиція 10) перемичок (відповідно, позиція S 11 та позиція S22) нерухомого (позиція 2) та обертового (позиція 3) циліндрів виконано дзеркальною. Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, додатково містить n сферичних/параболічних дзеркал (позиція 11), де n кількість сферичних/параболічних дзеркал (див. схеми на Фіг. 1-4, 5-7 і Фіг. 11-14). При цьому згадані сферичні/параболічні дзеркала (позиція 11) виконано непарною кількістю - переважно кількістю три дзеркала, при n=3, 5, 7 або більше зазначених дзеркал (див. схеми на Фіг. 1-4, на Фіг. 10-13 і на Фіг. 18). Конструктивно і технологічно зазначені сферичні/параболічні дзеркала (позиція 11) закріплено на внутрішній поверхні (позиція 5) обертового циліндра (позиція 3) в зоні Z структури (позиція S2) другого виду, сформованої тільки низькочастотними перемичками (відповідно, позиція S22) (див. схеми на Фіг. 1-4 і на Фіг. 11-14). Згадані структури другого виду (позиція S2), що виконано на обертовому циліндрі (позиція 3), виконано в дорівнюючій кількості п сферичних/параболічних дзеркал (позиція 11) (див. схеми на Фіг. 1-4, на Фіг. 11-14 і на Фіг. 18). Кількість зон Z структур першого виду (позиція S1), сформованих високочастотними перемичками (позиція S11), виконано дорівнюючій кількості n згаданих сферичних/параболічних дзеркал (див. схему на Фіг. 1-4, на Фіг. 11-14 і на Фіг. 18). Зазначені сферичні/параболічні дзеркала (позиція 11) встановлено усередині обертового циліндра (позиція 3) так, що їх фокус F збігається із центром (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання (див. схеми на Фіг. 1, 2, Фіг. 4 і Фіг. 11-14) та з центром (позиція "О") обертового циліндра (позиція 3), що знаходиться на його центральній осі (позиція 9). Конструктивно і технологічно кожне зі згаданих сферичних/параболічних дзеркал (позиція 11) розміщено щодо випромінювача (позиція 1) інфрачервоного випромінювання так, що його/їх оптична вісь (позиція "ОВ") проходить через центр (позиція 12) згаданого випромінювача (позиція 1) інфрачервоного випромінювання (див. схеми на Фіг. 1-2, Фіг. 4, Фіг. 11-14 та на Фіг. 18). Зазначені сферичні/параболічні дзеркала (позиція 11) встановлено відносно центру (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання так, що перше дзеркало (позиція 11) встановлено з нульовим кутовим зсувом Т оптичної осі (позиція "ОВ") відносно центру (позиція "О") обертання обертового циліндра (позиція 3) і центру (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання (=0), а сусіднє щодо першого дзеркала (позиція 11) та наступні сферичні/параболічні дзеркала (позиція 11) встановлено/закріплено кожне з кутовим зсувом  своєї оптичної осі (позиція "ОВ") відносно, 4 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 відповідно, першого та наступних сферичних/параболічних дзеркал (позиція 11) в парі (див. схеми на Фіг. 4, Фіг. 11-13 та на Фіг. 18). Кут  зсуву оптичних осей (позиція "ОВ") дзеркал (позиція 11) між першим та сусіднім до нього і наступними двома сусідніми між собою сферичними/параболічними дзеркалами (позиція 11) визначається із співвідношення =360(N-1)/n, де N=1, 2, 3… - номер сферичного/параболічного дзеркала (позиція 11);  - параметр кутового зсуву; n - кількість сферичних/параболічних дзеркал (позиція 11) на обертовому циліндрі (позиція 3); а параметр кутового зсуву  вибирається із співвідношення =макс/(n-1), де макс - максимальний кут зсуву величиною 10…15°; n - кількість сферичних/параболічних дзеркал (позиція 11) на обертовому циліндрі (позиція 3). Конструктивно кожне зі згаданих сферичних/параболічних дзеркал (позиція 11) виконано висотою h, відповідній до висоти Hв випромінювача (позиція 1) інфрачервоного випромінювання (h=Hв) (див., відповідно, схеми на Фіг. 1 і на Фіг. 14). Конструктивно і технологічно ширину g згаданих сферичних/параболічних дзеркал (позиція 11) вибрано за величиною 360/2n, де n - кількість сферичних/параболічних дзеркал (позиція 11), закріплених на обертовому циліндрі (позиція 3), при цьому дзеркала (позиція 11) виконано як однакової ширини g (див. схеми на Фіг. 1-4, Фіг. 11 і на Фіг. 18), так і зі зменшенням/збільшенням ширини gі дзеркала щодо кожного з наступних дзеркал (позиція 11), починаючи з другого відносно першого дзеркала (позиція 11) (див., відповідно, схеми на Фіг. 12 і на Фіг. 13) - як інші варіанти конструктивного виконання сферичних/параболічних дзеркал (позиція 11). Співвідношення ширини (відповідно, позиції b і b1) прорізу (позиція 8) до періоду її повторення на поверхні обох циліндрів (відповідно, позиції 2 і 3) вибрано 0,4-0,45, а співвідношення ширини (відповідно с і с1) високочастотної перемички (позиція S 11) до періоду (відповідно, позиції a і a1 - на нерухомому (2) та обертовому (3) циліндрах) її повторення вибрано 0,55-0,6 (див. схеми на Фіг. 1-3 і схеми на Фіг. 8-9-10) як варіант конструктивного виконання. Параметри (ширина - позиції с і с1 та, відповідно, позиції b і b1) високочастотних перемичок (позиція S11) та прорізів (позиція 8) на обертовому циліндрі (позиція 3) вибрано незмінними при зміні кількості високочастотних перемичок (позиція S11) та прорізів (позиція 8), що обумовлена збільшенням кутової ширини зони (позиція Z 1) структури першого виду (позиція S1), яка визначається кутовим зсувом  оптичної осі (позиція "ОВ") кожного сферичного/параболічного дзеркала (позиція 11), наступного за першим див. схеми на Фіг. 4, Фіг. 11-13, Фіг. 18. При тому, що сферичні/параболічні дзеркала (позиція 11) на обертовому циліндрі (позиція 3) встановлено із зсувом  між собою (а саме, із зсувом  оптичних осей - позиція "ОВ"), що тягне за собою збільшення величини кутового сектора (позиція lі) по мірі збільшення порядкового номеру N дзеркала (позиція 11) (див. схему на Фіг. 11, де l1>l2,І2>l3) відносно осі Х1 (яка співпадає з оптичною віссю (позиція "ОВ) першого сферичного/параболічного дзеркала (позиція 11) (з якого починається відлік кутового зсуву ) до деякого дзеркала (коли величина кутового сектора (позиція li) стане меншою за всі попередні), то технологічно ширина f зони (позиція Z) на поверхні обертового циліндра (позиція 3) кожної із структур другого виду (позиція S 2), сформованих тільки низькочастотними перемичками (позиція S 22), практично не буде дорівнювати ширині f1 зони (позиція Z1) на поверхні обертового циліндра (позиція 3) кожної із структур першого виду (позиція S1), сформованих тільки високочастотними перемичками (позиція S11) (див. схеми на Фіг. 4, Фіг. 11-13, Фіг. 18). Таким чином сферичні/параболічні дзеркала (позиція 11) конструктивно будуть встановлено/розміщено не симетрично щодо центру (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання, а зі зрушенням одне щодо іншого на кут  ( - параметр кутового зсуву) відносно їх геометричних центрів (позиція "ГЦ") (див. Фіг. 4, Фіг. 11-13, Фіг. 18). При цьому конструктивно і технологічно сферичні/параболічні дзеркала (позиція 11) будуть розміщуватися напроти структур першого виду (позиція S 1), сформованих тільки високочастотними перемичками (позиція S11) (див. схеми на Фіг. 1-4 та див. позиції f1 і позицію Z1 на Фіг. 1-4, на Фіг. 11 та на Фіг. 18) на обертовому циліндрі (позиція 3), але оптична вісь (позиція "ОВ") відповідного сферичного/параболічного дзеркала (позиція 11) практично не буде направлена в центр/середину зони Z1 структури першого виду (позиція S 1), сформовану на обертовому циліндрі (позиція 3) тільки високочастотними перемичками (позиція S 11). 5 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, працює/експлуатується (після його збирання в єдину конструкцію) таким чином. Попередньо збирають пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється (див. Фіг. 17). Для збирання пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, використовують виготовлені на підприємствах промисловості випромінювач (позиція 1) інфрачервоного випромінювання - висотою Нв (див. схеми на Фіг. 1 та на Фіг. 14). Далі виготовляють нерухомий циліндр (позиція 2) - висотою Нн (див. Фіг. 1), обертовий циліндр (позиція 3) - висотою Нр (див. схеми на Фіг. 1, на Фіг. 3, на Фіг. 10), а також сферичні/параболічні дзеркала (позиція 11) (див. схеми на Фіг. 1-3, на Фіг. 5-7 і на Фіг. 13-14). При цьому в процесі виготовлення нерухомого циліндра (позиція 2) на його бічній поверхні (довжиною Ін) виконують прорізи (позиція 8) для проходження інфрачервоного випромінювання (висота прорізів - "hн", ширина прорізу "b", відстань між прорізами (позиція 8) (ширина високочастотної перемички (позиція S11) "с", період/крок прорізів (позиція 8) - "а" (див. схеми на Фіг. 8, 9). Розміщення прорізів (позиція 8) на нерухомому циліндрі (позиція 2) являє собою тільки структури першого виду (позиція S1), сформовані тільки високочастотними перемичками (позиція S11) (див. схему на Фіг. 3 і схему на Фіг. 10). При цьому висоту Н н нерухомого циліндра (позиція 2) вибирають із конструктивних міркувань під висоту Нв випромінювача (позиція 1) інфрачервоного випромінювання (див. схему на Фіг. 1). У процесі виготовлення обертового циліндра (позиція 3 - див. схему на Фіг. 3) на його бічній поверхні (довжиною lв - кутовою шириною) також виконують прорізи (позиція 8) для проходження інфрачервоного випромінювання (висота прорізів - "hв", ширина прорізу "b1", відстань між прорізами (позиція 8) (ширина високочастотної перемички (позиція S 11)) - "с1", період/крок прорізів (позиція 8) - "а1" (див. схеми на Фіг. 1, 3, 10). При цьому висоту Н р обертового циліндра (позиція 3) вибирають із конструктивних міркувань - під висоту Нв випромінювача (позиція 1) інфрачервоного випромінювання та під висоту Н н нерухомого (позиція 2) циліндра (див. схему на Фіг. 14). Розміщення прорізів (позиція 8) на обертовому циліндрі (позиція 3) являє собою об'єднання принаймні двох видів структур (відповідно, позиція S1 та позиція S2), у яких перший вид структур (позиція S1) сформований тільки високочастотними перемичками (позиція S 11), а другий вид структур (позиція S1) - тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг. 13, Фіг. 4, Фіг. 10-14). Зазначені прорізи (позиція 8) розташовують виключно уздовж центральної осі (позиція 9) відповідного циліндра (відповідно, позиції 2 і 3) (див. схеми на Фіг. 1, на Фіг. 3, на Фіг. 8, 9, 10 і на Фіг. 14). Кількість згаданих структур (відповідно, позиція S 1 та позиція S2) на обертовому циліндрі (позиція 3) виконують рівним кількості сферичних/параболічних дзеркал (позиція 11) (див. схеми на Фіг. 2-4, Фіг. 11-13 та на Фіг. 18) (які у процесі зборки пристрою будуть встановлено/закріплено на внутрішній поверхні (позиція 5) обертового циліндра (позиція 3), наприклад, встановлюється переважно три сферичних/параболічних дзеркала (позиція 11) див. схеми на Фіг. 1-4, на Фіг. 11-13 і на Фіг. 18). Кількість зон Z1 структур (позиція S1) першого виду, сформованих тільки високочастотними перемичками (позиція S11), на обертовому циліндрі (позиція 3) виконують рівним кількості встановлюваних за технологією зборки сферичних/параболічних дзеркал (позиція 11) (див. схеми на Фіг. 3-4, Фіг. 11-13, Фіг. 18). Технологічно співвідношення ширини (відповідно b1 і b1) прорізів (позиція 8) до періоду (позиції а і а1) їх повторення на поверхні обох циліндрів (відповідно, позиції 2 і 3) виконують такою, що становить 0,4-0,45, а співвідношення ширини (відповідно с і с1) високочастотних перемичок (позиція S11) до періоду (позиції а і а1) їх повторення виконують такою, що становить 0,55-0,6 (див. схеми на Фіг. 1-3, схеми на Фіг. 8, 9, 10 та схеми на Фіг. 11-13). Технологічно внутрішню поверхню (позиція 10) перемичок (позиція S 11 та позиція S22) нерухомого (позиція 2) і обертового (позиція 3) циліндрів (що обернена до випромінювача (позиція 1) інфрачервоного випромінювання) виконують дзеркальною як варіант конструктивного виконання. При виготовленні сферичних/параболічних дзеркал (позиція 11) конструктивно кожне зі згаданих сферичних/параболічних дзеркал (позиція 11) виконують висотою h, відповідній до висоти Нв випромінювача (позиція 1) інфрачервоного випромінювання, де h=Н в (див. схему на 6 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 і схему на Фіг. 14). Кожне зі згаданих сферичних/параболічних дзеркал (позиція 11) виконують шириною g, при цьому в одному варіанті конструктивного виконання сферичних/параболічних дзеркал (позиція 11) їх виконують рівними між собою за шириною g, а в другому різними за шириною, наприклад, зі зменшенням (або зі збільшенням) ширини g дзеркала (позиція 11) у бік від першого (за розрахунком N 1) сферичного/параболічного дзеркала (позиція 11) - див., відповідно, схеми на Фіг. 1-4, Фіг. 11, Фіг. 18 та схеми на Фіг. 12-13. Таким чином ширина g кожного із сферичного/параболічного дзеркала (позиція 11) відповідає ширині f зони (позиція Z) на поверхні обертового циліндра (позиція 3) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг. 1-4, Фіг. 11-13, Фіг. 18). Далі проводять складання обертового циліндра (позиція 3). При цьому конструктивно і технологічно зазначені сферичні/параболічні дзеркала (позиція 11) закріплюють на внутрішній поверхні (позиція 5) обертового циліндра (позиція 3) у районі із розрахованими структурами (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S 22) (див. схеми на Фіг. 1-4, Фіг. 11-14, Фіг. 18). При цьому встановлюють непарну кількість сферичних/параболічних дзеркал (позиція 11) - переважно три дзеркала (див. схеми на Фіг. 1-4, Фіг. 11-14, Фіг. 18), однак можна встановлювати й іншу кількість сферичних/параболічних дзеркал (позиція 11), наприклад, кількістю n, де n=5, 7, 9 і більше згаданих сферичних/параболічних дзеркал (позиція 11). Конструктивно і технологічно сферичні/параболічні дзеркала (позиція 11) розміщують напроти зазначених структур (позиція S1) першого виду, сформованих тільки високочастотними перемичками (позиція S11) таким чином: - зазначені сферичні/параболічні дзеркала (позиція 11) встановлюють усередині обертового циліндра (позиція 3) так, щоб їх фокус F збігався із центром (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання (див. схеми на Фіг. 2, Фіг. 4 і Фіг. 11-13) та центром (позиція "О") обертового циліндра (позиція 3), що знаходиться на центральній осі (позиція 9); - конструктивно і технологічно кожне зі згаданих сферичних/параболічних дзеркал (позиція 11) розміщують щодо випромінювача (позиція 1) інфрачервоного випромінювання так, щоб їх оптична вісь (позиція "ОВ") проходила через центр (позиція 12) згаданого випромінювача (позиція 1) інфрачервоного випромінювання (див. схеми на Фіг. 2, Фіг. 4, Фіг. 11-13 та на Фіг. 18); - зазначені сферичні/параболічні дзеркала (позиція 11) встановлюють відносно центру (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання так, щоб перше дзеркало (позиція 11) знаходилось з нульовим кутовим зсувом  оптичної осі (позиція "ОВ") відносно центру (позиція "О") обертання обертового циліндра (позиція 3) і центру (позиція 12) випромінювача (позиція 1) інфрачервоного випромінювання (=0) див. схеми на Фіг. 4, Фіг. 1114 та на Фіг. 18; - сусіднє першому дзеркалу (позиція 11) та наступні сферичні/параболічні дзеркала (позиція 11) встановлюють/закріплюють кожне з кутовим зсувом  своєї оптичної осі (позиція "ОВ") відносно, відповідно, першого та наступних сферичних/параболічних дзеркал (позиція 11) в парі (див. схеми на Фіг. 4, Фіг. 11-14 та на Фіг. 18). При зазначеному вище встановленні сферичних/параболічних дзеркал (позиція 11) кут  зсуву оптичних осей (позиція "ОВ") між першим та сусіднім до нього і наступними двома сусідніми між собою сферичними/параболічними дзеркалами (позиція 11) визначають із співвідношення =360 (N-1)/n, де N=1, 2, 3… - номер сферичного/параболічного дзеркала (позиція 11);  - параметр кутового зсуву; n - кількість сферичних/параболічних дзеркал (позиція 11) на обертовому циліндрі (позиція 3); а параметр кутового зсуву  вибирають із співвідношення =макс/(n-1), де макс - максимальний кут зсуву величиною 10…15°; n - кількість сферичних/параболічних дзеркал (позиція 11) на обертовому циліндрі (позиція 3). Після підготовки випромінювача (позиція 1) інфрачервоного випромінювання та виготовлення нерухомого (позиція 2) і обертового (позиція 3) циліндрів (та закріплення на внутрішній поверхні (позиція 5) зазначеного обертового циліндра (позиція 3) сферичних/параболічних дзеркал (позиція 11) див. схему на Фіг. 1), проводять складання пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у єдину конструкцію (див. схему на Фіг. 1 та Фіг. 17). 7 UA 72611 U 5 10 15 20 25 30 35 40 45 50 55 60 При складанні пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, обертовий циліндр (позиція 3) конструктивно і технологічно розташовують співвісно усередині нерухомого циліндра (позиція 2) (див. схеми на Фіг. 1-2, Фіг. 4, Фіг. 11-14 та на Фіг. 18). Випромінювач (позиція 1) інфрачервоного випромінювання конструктивно встановлюють нерухомо і розташовують співвісно з обертовим циліндром (позиція 3) усередині останнього (див. схеми на Фіг. 1, 2, Фіг. 4, Фіг. 11-14 та на Фіг. 18). Випромінювач (позиція 1) інфрачервоного випромінювання розміщують щодо обертового циліндра (позиція 3) так, щоб відстань L від зовнішньої поверхні (позиція 4) згаданого випромінювача (позиція 1) до внутрішньої поверхні (позиція 5) обертового циліндра (позиція 3) була більшою, ніж відстань L1 між зовнішньою поверхнею (позиція 6) обертового циліндра (позиція 3) і внутрішньою поверхнею (позиція 7) нерухомого циліндра (позиція 2) - див. схеми на Фіг. 1-2 та на Фіг. 14. Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, після виконання заходів щодо його складання в єдину конструкцію (див. Фіг. 17) і розміщення зазначеного пристрою на літальному апараті (наприклад, на вертольоті - див. Фіг. 15-16, Фіг. 19-33), використовується (експлуатується) таким чином. Випромінювач (позиція 1) інфрачервоного випромінювання випромінює інфрачервону енергію рівномірно в усі боки (у секторі 360°). Частина інфрачервоної енергії, що поширюється в напрямку ділянок (зон позиція Z1) обертового циліндра (позиція 3) із структурами (позиція S 1) першого виду, сформованими тільки високочастотними перемичками (позиція S 11) та прорізами (позиція 8) між ними, проходить крізь згадані прорізи (позиція 8) і випромінюється в простір див. схеми на Фіг. 18-21. Інша частина інфрачервоної енергії поширюється в напрямку сферичних/параболічних дзеркал (позиція 11) (закріплених у зонах Z на поверхні обертового циліндра (позиція 3) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) із зсувом кожного дзеркала відносно першого на кут  - див. схеми на Фіг. 11 і на Фіг. 18). Сферичні/параболічні дзеркала (позиція 11) перевідбивають інфрачервону енергію і, завдяки їх фокусуючих властивостей, формують близькі до паралельного пучки інфрачервоній енергії, що направляються згаданими сферичними/параболічними дзеркалами (позиція 11) убік протилежно/діаметрально розташованих ділянок (зон Z1) обертового циліндра (позиція 3), утворених/сформованих структурами (позиція S1) першого виду (які сформовані тільки високочастотними перемичками (позиція S11) шириною с) і прорізами (позиція 8) шириною b між ним (див. схему на Фіг. 18). Таким чином у напрямках, що збігаються з оптичною віссю (позиція "ОВ") сферичних/параболічних дзеркал (позиція 11), формуються діаграми (позиція "ДН") інфрачервоного випромінювання (див. схему на Фіг. 18). Сумарне інфрачервоне випромінювання в цих діаграмах (позиція "ДН") складається як із прямого випромінювання випромінювача (позиція 1) інфрачервоного випромінювання, яке пройшло крізь прорізи (позиція 8), так і сфокусованого сферичними/параболічними дзеркалами (позиція 11) інфрачервоного випромінювання, яке пройшло через ці ж прорізи (позиція 8) див. схему на Фіг. 18. При обертанні (з кутовою швидкістю ) внутрішнього обертового циліндра (позиція 3) (із закріпленими на його внутрішній поверхні (позиція 5) у зоні (позиція Z) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) див. схеми на Фіг. 1, 2 і на Фіг. 18) сферичними/параболічними дзеркалами (позиція 11) щодо зовнішнього нерухомого циліндра (позиція 2) (див. схеми на Фіг. 1, 2, на Фіг. 4 і на Фіг. 18), завдяки взаємному переміщенню прорізів (позиція 8) кожного зі згаданих циліндрів (позиції 2 і 3) формується відповідна послідовність імпульсів (позиція 13), яка не є періодичною за часом див. схеми на Фіг. 18-21. Обертання (з кутовою швидкістю ) внутрішнього обертового циліндра (позиція 3) приводить також і до обертового руху (з кутовою швидкістю ) в просторі кожної діаграми направленості (позиція "ДН") інфрачервоного випромінювання - див. схеми на Фіг. 18-20. Оптико-електронний прилад (позиція 14) (наприклад, оптико-електронний прилад, розміщений на засобі ураження типу "ракета" (позиція 15) - див. схему на Фіг. 19), що знаходиться на деякому віддаленні (позиція "D") від пристрою (позиція 16) формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами (який заявляється (див. Фіг. 17), і який знаходиться на літальному апараті позиція 18, наприклад, на вертольоті - див. Фіг. 15-16, 19-33), буде сприймати завадове випромінювання у вигляді послідовності імпульсів (позиція 13 - див. схему на Фіг. 19-21 - зображення «…ΛΛΛΛΛΛΛΛΛΛΛΛΛΛΛΛΛΛ…») від кожної з діаграм направленості (позиція "ДН"), що слідують у напрямку засобу ураження (позиція 15) (див. схему на Фіг. 19), який сприймає своїм оптико 8 UA 72611 U 5 10 15 20 25 30 35 40 45 електронним приладом (позиція 14) інфрачервоне випромінювання (позиція 19), що надходить з високонагрітих елементів (позиція 20) авіаційного газотурбінного двигуна (див. схему на Фіг. 19 та схему на Фіг. 20). У зв'язку з тим, що діаграми направленості (позиція "ДН") інфрачервоного випромінювання обертаються з круговою частотою  обертання обертового циліндра (позиція 3) (див. схеми на Фіг. 19-20), то відносно засобу ураження (позиція 15) зазначені імпульси (позиція 13) у термін t попадання на його оптико-електронний прилад (позиція 14), будуть сприйматися оптикоелектронним приладом (позиція 14) засобу ураження (позиція 15) як пачки (позиція 17) імпульсів типу (____ΛΛΛΛΛΛ____ΛΛΛΛΛΛ____……____ΛΛΛΛΛΛ____ΛΛΛΛΛΛ____…). Як наслідок, за рахунок обертання () випромінювання завадових сигналів на оптикоелектронному приладі (позиція 14) засобу ураження (позиція 15) буде створюватися переривчаста послідовність зазначених пачок (позиція 17) імпульсів, яку він і буде приймати. При сприйманні оптико-електронним приладом (позиція 14) засобу ураження (позиція 15) завадового випромінювання у вигляді пачок (позиція 17) імпульсів, корисний сигнал спотворюється (імпульсний потік безперервно інфрачервоних променів, що переміщаються, викликає розгойдування системи, що стежить, і, як слідство, зрив наведення), внаслідок чого ракета (позиція 15 засіб ураження), у якій в оптико-електронному приладі (позиція 14) модуляція корисного сигналу відбувається за допомогою обертового ротора вільного гіроскопа, що працює на "вибігу", відхиляється від заданої траєкторії (див. схеми на Фіг. 20, 21). Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, може бути встановлено як на вертольотах типу Мі-8, Мі-24, вертольотах Камова (див. Фіг. 15-16, Фіг. 20-33), так і на літаках різних типів, наприклад, Ан-24, Ан-26, Ан-32, Ан-70, Ан-148, Ан-140, Ан-72, Ан-74, Ан-12, Ан-22 "Антей", Ан-124-100 "Руслан", Ан-225 "Мрія", Іл-76 та інші (всіх модифікацій). Підвищення ефективності застосування пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у порівнянні із прототипом, досягається шляхом установки в зоні структур, сформованих тільки низькочастотними перемичками, сферичних/параболічних дзеркал, формування фокуса зазначених дзеркал в центрі випромінювача, а також використання у формуванні завадового сигналу як випромінювання, що безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, яке перевідбито сферичними/параболічними дзеркалами, що забезпечує істотне підвищення частки енергії джерела інфрачервоного випромінювання, яке використовується на формування завадового сигналу, а також дозволить забезпечити зниження втрат енергії на модуляцію. Підвищення ефективності застосування пристрою формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у порівнянні із прототипом, досягається шляхом розміщення зазначених дзеркал із зсувом на певний кут між собою відносно першого дзеркала, що забезпечує надійне приглушення оптико-електронних приладів зі змінними параметрами модуляції корисного сигналу, зокрема, оптико-електронних приладів, в яких модуляція корисного сигналу відбувається за допомогою обертового ротора вільного гіроскопа, що працює на "вибігу". Джерела інформації: 1. Патент Російської Федерації № 2084008 від 10.07.1997 р. - аналог. 2. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. Авиационные системы информации оптического диапазона. Справочник. М., Машиностроение, 1985., С. 10-145 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій формування оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташовано співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання встановлено нерухомо і розташовано співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщено щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконано більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконано прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовано строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, коли перший вид структур сформовано тільки 9 UA 72611 U 5 10 15 20 25 30 35 40 45 високочастотними перемичками, а другий вид структур - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, який відрізняється тим, що він додатково містить n сферичних/параболічних дзеркал (де n кількість сферичних/параболічних дзеркал), при цьому згадані сферичні/параболічні дзеркала виконано непарною кількістю n, переважно кількістю три дзеркала, при n=3, 5 або більше зазначених дзеркал, зазначені дзеркала закріплено на внутрішній поверхні обертового циліндра в зоні структури другого виду, сформованої тільки низькочастотними перемичками, згадані структури другого виду виконано в дорівнюючій кількості сферичних/параболічних дзеркал, сферичні/параболічні дзеркала розміщено в зоні структур другого виду, сформованих тільки низькочастотними перемичками, кількість зон структур першого виду, сформованих тільки високочастотними перемичками, виконано в дорівнюючій кількості згаданих сферичних/параболічних дзеркал, зазначені сферичні/параболічні дзеркала встановлено усередині обертового циліндра так, що їх фокус збігається із центром випромінювача інфрачервоного випромінювання та центром обертового циліндра, кожне зі згаданих сферичних/параболічних дзеркал розміщено щодо випромінювача інфрачервоного випромінювання так, що його/їх оптична вісь проходить через центр згаданого випромінювача інфрачервоного випромінювання, сферичні/параболічні дзеркала встановлено відносно центру випромінювача інфрачервоного випромінювання так, що перше дзеркало встановлено з нульовим кутовим зсувом оптичної осі відносно центру обертання обертового циліндра і центру випромінювача інфрачервоного випромінювання, а сусіднє першому дзеркалу та наступні сферичні/параболічні дзеркала встановлено/закріплено кожне з кутовим зсувом своєї оптичної осі відносно, відповідно, першого та наступних сферичних/параболічних дзеркал в парі, причому внутрішню поверхню перемичок нерухомого та обертового циліндрів виконано дзеркальною, кожне зі згаданих сферичних/параболічних дзеркал виконано висотою не меншою, ніж висота випромінювача інфрачервоного випромінювання, ширину згаданих сферичних/параболічних дзеркал вибрано за величиною 360/2n, де n - кількість сферичних/параболічних дзеркал, закріплених на обертовому циліндрі, співвідношення ширини прорізу між високочастотними перемичками до періоду їх повторення на поверхні обох циліндрів становить 0,4-0,45, співвідношення ширини високочастотної перемички до періоду її повторення на поверхні обох циліндрів становить 0,55-0,6, кут зсуву оптичних осей між першим та сусіднім до нього і наступними двома сусідніми між собою сферичними/параболічними дзеркалами визначається із співвідношення =360·Δ·(N-l)/n, де N=1, 2, 3… - номер сферичного/параболічного дзеркала; Δ - параметр кутового зсуву; n - кількість сферичних/параболічних дзеркал на обертовому циліндрі, а параметр кутового зсуву вибирається із співвідношення Δ=макс/(n-1), де макс - максимальний кут зсуву величиною 10…15°; n - кількість сферичних/параболічних дзеркал на обертовому циліндрі. 2. Пристрій за п. 1, який відрізняється тим, що параметри високочастотних перемичок та прорізів на обертовому циліндрі є незмінними при зміні кількості високочастотних перемичок та прорізів, що обумовлена збільшенням кутової ширини зони структури першого виду, яка визначається кутовим зсувом оптичної осі кожного сферичного/параболічного дзеркала, наступного за першим. 3. Пристрій за п. 1, який відрізняється тим, що дзеркала виконано як однакової ширини, так і зі зменшенням/збільшенням ширини щодо кожного з наступних дзеркал, починаючи з другого, відносно першого. 10 UA 72611 U 11 UA 72611 U 12 UA 72611 U 13 UA 72611 U 14 UA 72611 U 15 UA 72611 U 16 UA 72611 U 17 UA 72611 U 18 UA 72611 U 19 UA 72611 U 20 UA 72611 U 21 UA 72611 U 22 UA 72611 U 23 UA 72611 U 24 UA 72611 U 25 UA 72611 U 26 UA 72611 U 27 UA 72611 U 28
