Пробка для пляшок, що легко відкривається

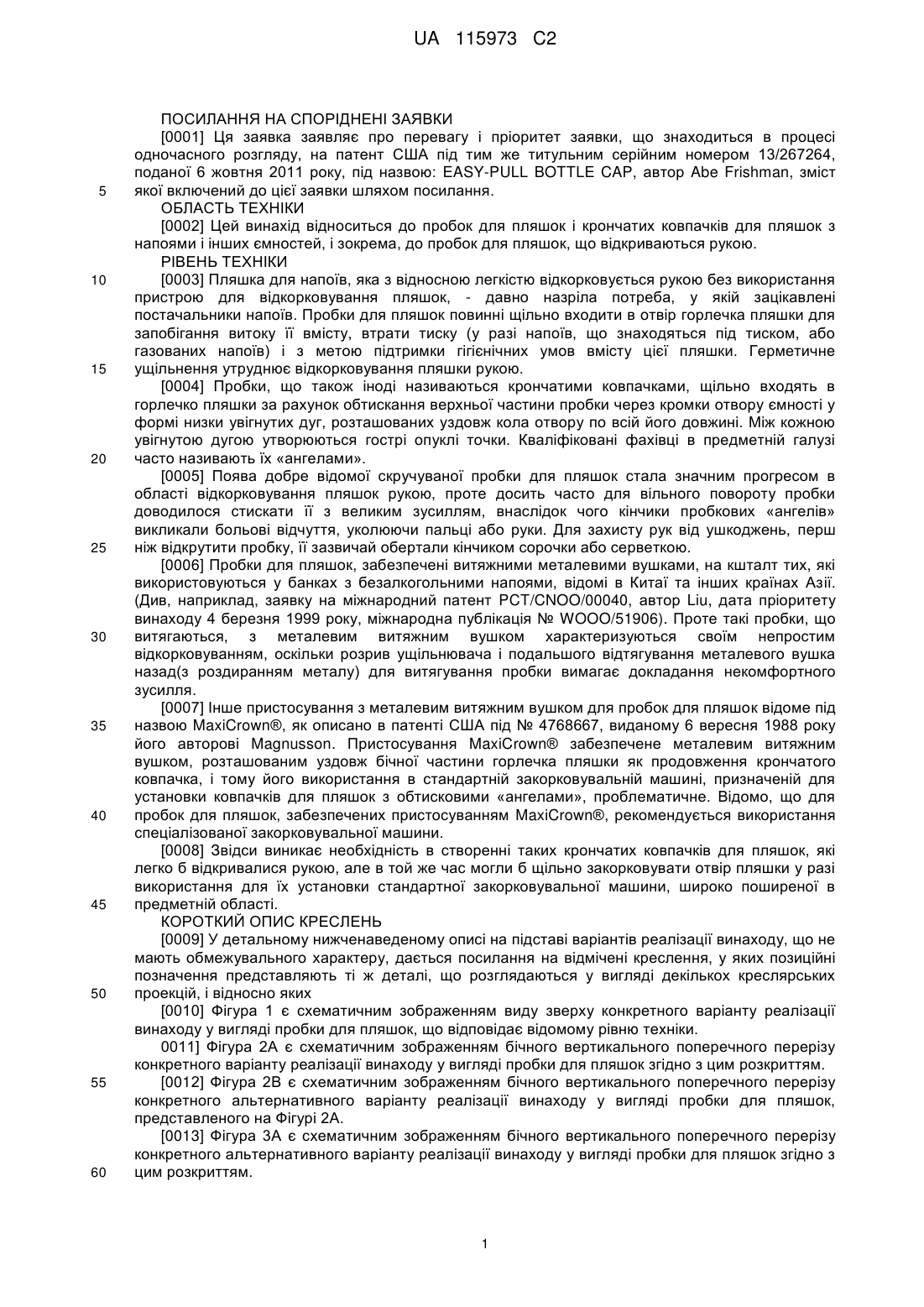

Реферат: Крончатий ковпачок для пляшки або іншої ємності складається з верхньої частини і кільцеподібної втулки, яка йде вниз, прилягаючи до верхньої частини. Збірка відкриваючого механізму і схема ламких ліній надрізу на крончатому ковпачку дозволяє полегшити відкривання пляшки або ємності. Варіанти реалізації винаходу з хвилястою поверхнею забезпечують міцність матеріалу для створення крончатого ковпачка зменшеного розміру. UA 115973 C2 (12) UA 115973 C2 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 ПОСИЛАННЯ НА СПОРІДНЕНІ ЗАЯВКИ [0001] Ця заявка заявляє про перевагу і пріоритет заявки, що знаходиться в процесі одночасного розгляду, на патент США під тим же титульним серійним номером 13/267264, поданої 6 жовтня 2011 року, під назвою: EASY-PULL BOTTLE CAP, автор Abe Frishman, зміст якої включений до цієї заявки шляхом посилання. ОБЛАСТЬ ТЕХНІКИ [0002] Цей винахід відноситься до пробок для пляшок і крончатих ковпачків для пляшок з напоями і інших ємностей, і зокрема, до пробок для пляшок, що відкриваються рукою. РІВЕНЬ ТЕХНІКИ [0003] Пляшка для напоїв, яка з відносною легкістю відкорковується рукою без використання пристрою для відкорковування пляшок, - давно назріла потреба, у якій зацікавлені постачальники напоїв. Пробки для пляшок повинні щільно входити в отвір горлечка пляшки для запобігання витоку її вмісту, втрати тиску (у разі напоїв, що знаходяться під тиском, або газованих напоїв) і з метою підтримки гігієнічних умов вмісту цієї пляшки. Герметичне ущільнення утруднює відкорковування пляшки рукою. [0004] Пробки, що також іноді називаються крончатими ковпачками, щільно входять в горлечко пляшки за рахунок обтискання верхньої частини пробки через кромки отвору ємності у формі низки увігнутих дуг, розташованих уздовж кола отвору по всій його довжині. Між кожною увігнутою дугою утворюються гострі опуклі точки. Кваліфіковані фахівці в предметній галузі часто називають їх «ангелами». [0005] Поява добре відомої скручуваної пробки для пляшок стала значним прогресом в області відкорковування пляшок рукою, проте досить часто для вільного повороту пробки доводилося стискати її з великим зусиллям, внаслідок чого кінчики пробкових «ангелів» викликали больові відчуття, уколюючи пальці або руки. Для захисту рук від ушкоджень, перш ніж відкрутити пробку, її зазвичай обертали кінчиком сорочки або серветкою. [0006] Пробки для пляшок, забезпечені витяжними металевими вушками, на кшталт тих, які використовуються у банках з безалкогольними напоями, відомі в Китаї та інших країнах Азії. (Див, наприклад, заявку на міжнародний патент PCT/CNOO/00040, автор Liu, дата пріоритету винаходу 4 березня 1999 року, міжнародна публікація № WOOO/51906). Проте такі пробки, що витягаються, з металевим витяжним вушком характеризуються своїм непростим відкорковуванням, оскільки розрив ущільнювача і подальшого відтягування металевого вушка назад(з роздиранням металу) для витягування пробки вимагає докладання некомфортного зусилля. [0007] Інше пристосування з металевим витяжним вушком для пробок для пляшок відоме під назвою MaxiCrown®, як описано в патенті США під № 4768667, виданому 6 вересня 1988 року його авторові Magnusson. Пристосування MaxiCrown® забезпечене металевим витяжним вушком, розташованим уздовж бічної частини горлечка пляшки як продовження крончатого ковпачка, і тому його використання в стандартній закорковувальній машині, призначеній для установки ковпачків для пляшок з обтисковими «ангелами», проблематичне. Відомо, що для пробок для пляшок, забезпечених пристосуванням MaxiCrown®, рекомендується використання спеціалізованої закорковувальної машини. [0008] Звідси виникає необхідність в створенні таких крончатих ковпачків для пляшок, які легко б відкривалися рукою, але в той же час могли б щільно закорковувати отвір пляшки у разі використання для їх установки стандартної закорковувальної машини, широко поширеної в предметній області. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0009] У детальному нижченаведеному описі на підставі варіантів реалізації винаходу, що не мають обмежувального характеру, дається посилання на відмічені креслення, у яких позиційні позначення представляють ті ж деталі, що розглядаються у вигляді декількох креслярських проекцій, і відносно яких [0010] Фігура 1 є схематичним зображенням виду зверху конкретного варіанту реалізації винаходу у вигляді пробки для пляшок, що відповідає відомому рівню техніки. 0011] Фігура 2А є схематичним зображенням бічного вертикального поперечного перерізу конкретного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. [0012] Фігура 2В є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок, представленого на Фігурі 2А. [0013] Фігура 3А є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. 1 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0014] Фігура 3В є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок, представленого на Фігурі 3А. [0015] Фігура 4 є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. [0016] Фігура 5 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. [0017] Фігура 6 є схематичним зображенням бічного поперечного перерізу ще одного альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка у його у розкритті. 0018] Фігура 7 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 6. [0019] Фігура 8 є схематичним зображенням бічного поперечного перерізу іншого альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. [0020] Фігура 9 є схематичним зображенням бічного поперечного перерізу ще одного альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. [0021] Фігура 10 є схематичним зображенням виду зверху додаткового альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. [0022] Фігура 11 схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям [0023] Фігура 12 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 11. [0024] Фігура 13 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 11. [0025] Фігура 14 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 13. [0026] Фігура 15 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 14. [0027] Фігура 16 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі. 13. [0028] Фігура 17 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 13. [0029] Фігура 18А є схематичним зображенням бічного поперечного перерізу варіанту реалізації винаходу у вигляді лінії різання згідно з цим розкриттям. [0030] Фігура 18В є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді лінії різання, представленого на Фігурі 18 А. [0031] Фігура 18С є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді лінії різання, представленого на Фігурі 18 А. [0032] Фігура 19є схематичним зображенням аксонометричного виду нижньої частини крончатого ковпачка згідно з цим розкриттям винаходу. [0033] Фігури 20А - 20Е є схематичними зображеннями виду зверху альтернативних варіантів реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям, при цьому на кожному варіанті реалізації винаходу ліворуч проведена криволінійна лінія надрізу, яка проходить від центру верхньої частини крончатого ковпачка до його кільцеподібної кромки. [0034] Фігура 21 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям, що ілюструє віддалене від центру розташування металевого витяжного вушка для відкривання. [0035] Фігура 22 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка з альтернативною лінією надрізу, представленого на Фігурі 21. [003 6] Фігура 23є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка з іншою альтернативною лінією надрізу, представленого на Фігурі 21. 2 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 [003 7] Фігура 24 є схематичним аксонометричним зображенням альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям без обтискових «ангелів». [0038] Фігура 25А є схематичним зображенням поперечного перерізу безперервної лінії надрізу крончатого ковпачка згідно з цим розкриттям. [003 8] Фігура 25В є схематичним зображенням поперечного перерізу безперервної лінії надрізу у варіанті реалізації, представленому на Фігурі 24А. [003 9] Фігура 26 є схематичним аксонометричним зображенням крончатого ковпачка меншого розміру - об'єкта цього винаходу. [0040] Фігура 27А ілюструє вид зверху крончатого ковпачка, представленого на Фігурі 26. [0041] Фігура 27В ілюструє бічний поперечний переріз крончатого ковпачка, представленого на Фігурі 27А. [0042] Фігура 28А ілюструє вид зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. [0043] Фігура 28В ілюструє бічний поперечний переріз крончатого ковпачка, представленого на Фігурі 28А. [0044] Фігу pa 29 А ілюструє вид зверху іншого альтернативного варіанту реалізації крончатого ковпачка згідно з цим розкриттям. [0045] Фігура 29В ілюструє бічний поперечний переріз крончатого ковпачка, представленого на Фігурі 29А. ДЕТАЛЬНИЙ ОПИС [0046] Зважаючи на вищесказане, з точки зору одного або декількох різних аспектів, варіанти реалізації винаходу і/або конкретні особливості або елементи виробу, а також це розкриття винаходу, призначені для виявлення однієї або декількох переваг, очевидних з самого опису. У цьому розкритті винаходу за рахунок ілюстрації і прикладів робиться посилання на один або декілька варіантів реалізації винаходу. Звідси зрозуміло, що термінологія, приклади, креслення і варіанти реалізації винаходу носять ілюстративний характер і не призначені для обмеження об'єму розкриття винаходу. Терміни «крончатий ковпачок» і «пробка» в подальших описах можуть використовуватися як взаємозамінні. [0047] Фігура 1 є схематичним зображенням виду зверху конкретного варіанту реалізації винаходу у вигляді пробки для пляшок, що відповідає відомому рівню техніки. Пробка важільного типу, що легко відкривається, зображена на Фігурі 1, може бути забезпечена крончатим ковпачком 1, кільцем металевого витяжного вушка 2, металевим витяжним вушком 3, заклепкою 4 і важелем 5. Лінії різання 6, які можуть утворювати горизонтальний кут приблизно в ЗО градусів, можуть розташовуватися на тильній частині крончатого ковпачка 1. Значення має те, що лінії різання 6 не доходять повністю до кромки крончатого ковпачка 1, а замість цього закінчуються на кільці 2 або біля нього. Певна кількість «ангелів» 7 може бути сформована обтиском крончатого ковпачка 1 вздовж кола отвору пляшки. У цій проекції не показано, що у вертикальному поперечному перерізі, що відповідає відомому рівню техніки, лінії різання 6 зберігають в основному ту ж глибину уздовж лінії різання. У результаті наявності таких особливостей може виникнути необхідність у пирладенні надмірного зусилля для відкривання і зняття крончатого ковпачка, зображеного на Фігурі 1, з горлечка ємності. [004 8] Крончатий ковпачок або пробка 1 може бути приєднана до витяжного металевого вушка 3 за допомогою важеля 5. Важіль 5 і витяжне металеве вушко 3 можуть бути об'єднані для утворення єдиного компонента. Аналогічне металеве витяжне вушко 3 і кільце витяжного металевого вушка 2 можуть бути єдиним елементом. Інший кінець витяжного металевого вушка 3 може бути приклепаний приблизно в центрі поверхні корпусу крончатого ковпачка 1 заклепкою 4. [0049] Фігу pa 2А є схематичним зображенням бічного вертикального поперечного перерізу конкретного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. Поєднання кільця витяжного металевого вушка 2, витяжного металевого вушка 3 і заклепки 4 іноді може згадуватися в цьому документі як збірка відкриваючого механізму. Для вибіркового зняття крончатого ковпачка 1 з пляшки простим прокручуванням рукою можна сформувати внутрішні різьблення 8 замість використання збірки відкриваючого механізму. [0050] Лінія різання 6 звужується вниз від «ангела» 7 до краю пробки 1 приблизно у напрямі її 1 центру для утворення скошеної розриваючої канавки. Наприклад, глибина скошеної канавки може змінюватисяприблизно від 0,03-0,02 мм біля кромки крончатого ковпачка 1 до приблизно 0, 10-0,08 мм біля заклепки 4 біля центру крончатого ковпачка 1. [0051] Фігура 2В є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок, 3 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 зображеного на Фігурі 2А. У варіанті реалізації винаходу на Фігурі 2В відсутні різьблення 8, і тому він пристосований для відкривання рукою за допомогою збірки відкриваючого механізму описаним вище способом. Також показана кромка або ділянка кромки 7а, яку можна розглядати як частину крончатого ковпачка 1 з можливістю обтискання вздовж отвору пляшки і утворення при цьому «ангелів» для прикріплення крончатого ковпачка до горлечка пляшки. Кромку 7а можна розглядати як таку, що розширюється від приблизно тієї частини крончатого ковпачка 1, яка починає згинатися над отвором горлечка пляшки, і до кінцевої точки «ангела» 7. [0052] Тоді як кінцева частина 9 розриваючої канавки біля центру крончатого ковпачка 1 представлена на Фігурах 2А і 2В як фактично вертикальна, кваліфіковані фахівці в предметній галузі зрозуміють, що вибраний профіль або розміри розриваючої канавки, використані в конкретному варіанті реалізації винаходу у вигляді пробки для пляшок згідно з чим розкриттям це питання вибору конструктора і інженера-виробничника, і як таке, це розкриття винаходу не слід розглядати як обмежувальне в таких відношеннях. Наприклад, у цьому розкритті винаходу передбачається, що кінцева частина 9 може бути зігнута, скошена або профільована іншим чином, відповідно до цілей цього розкриття. [0053] Фігура 3А є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. У варіанті реалізації, представленому на Фігурі ЗА, лінія різання 6 звужується до кінцевої частини 9, а також до «ангела» 7 на краю крончатого ковпачка 1 для утворення альтернативно звужуваної розриваючої канавки в протилежність варіанту реалізації винаходу, представленому на Фігурах 2А і 2В. За рахунок звуження лінії різання 6 так, щоб товщина крончатого ковпачка 1 зростала у напрямі центру і кромки, можна створити альтернативну розриваючу канавку так, щоб для відкривання крончатого ковпачка 1 рукою знадобилося лише помірне зусилля. [0054] Фігура 3В є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок, представленого на Фігурі 3А. У варіанті реалізації винаходу, представленому на Фігурі 3В, відсутнє різьблення 8, і тому він пристосований для відкривання рукою за допомогою збірки відкриваючого механізму описаним вище способом. [0055] 3а рахунок зміни глибини канавки уздовж лінії різання 6, як це робиться або у варіантах реалізації винаходу, представлених на Фігурах 2А, 2В, 3А, або у варіанті реалізації винаходу, представленому на Фігурі 3В, пробка 1 утворює розриваючу канавку, яка з більшою вірогідністю забезпечить необхідність лише помірного зусилля, докладеного рукою, для відкривання крончатого ковпачка 1. Як буде детальніше описано нижче, рекомендований діапазон розмірів і склад матеріалу для крончатого ковпачка 1 будуть представлені для створення у подальшому крончатого ковпачка, який можна буде відкрити рукою з докладанням лише помірного зусилля. [0056] На практиці користувач захоплює кільце 2 біля вушка 3 так, щоб повернути кільце заклепки 2, розташоване на важелі 5, з одночасним його відтягуванням вгору і назад уздовж лінії різання 6. Важіль 5 і заклепка 4 можуть бути використані разом для поступового відкривання розташованого в центрі крончатого ковпачка 1, тоді як зусилля, що докладається рукою, продовжить зняття крончатого ковпачка 1 уздовж ліній 6 до тих пір, поки крончатий ковпачок 1 фактично не відійде убік так, щоб його можна було легко зняти з пляшки. Розриваюча канавка уздовж лінії різання 6 полегшує зрив рукою крончатого ковпачка 1 уздовж лінії 6. [0057] Як перевага, варіанти реалізації винаходу, представлені на Фігурах 2А і 3А, можуть бути забезпечені зв'язаним різьбленням 8, що проходить уздовж внутрішньої частини «ангелів» 7 так, щоб крончатий ковпачок 1 був пристосований до альтернативного відкривання за допомогою скручування або підчіплювання крончатого ковпачка з пляшки 1. Також як альтернативного рішення крончатий ковпачок 1 може бути знятий за допомогою збірки відкриваючого механізму пляшки або за допомогою інших засобів зняття пробки з пляшки. [0058] Фігура 4 є схематичним зображенням бічного вертикального поперечного перерізу конкретного альтернативного варіанту реалізації винаходу у вигляді пробки для пляшок згідно з цим розкриттям. Як альтернатива або додатково до різьблення 8 крончатий ковпачок 1 може бути створений так, як показано на Фігурі 4, з кромкою 7b, подовженою в порівнянні з кромкою 7а, зображеною на Фігурі 2. Закріплення стандартного крончатого ковпачка на отворі горлечка пляшки з різьбленням може виявитися проблематичним, оскільки різьблення збільшує поверхню зовнішньої частини отвору горлечка пляшки. Стандартний крончатий ковпачок може не бути достатньо великим для охоплення площі додаткової поверхні пляшки з різьбленням. Подовжена кромка 7b може виявитися вигідним альтернативним варіантом реалізації винаходу, 4 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 який дозволить крончатому ковпачку 1 бути обтиснутим для утворення «ангела» подовженої форми 7с поверх різьбового отвору пляшки. Додаткова перевага полягає в тому, що крончатий ковпачок на Фігурі 4 може бути відкручений з різьбового отвору пляшки без нанесення внутрішньої різьби на крончатий ковпачок так, як зображено на Фігурах 2А і 3А. [0059] Важіль 5 встановлюється для отримання дії важеля і додаткового зусилля зрушення для роздирання білої жерсті, з якої виготовлений крончатий ковпачок 1. [0060] Фігура 5 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. У варіанті реалізації винаходу, представленому на Фігурі 5, важіль 5 відсутній, і кільце витяжного металевого вушка 2 і витяжне металеве вушко З розташовуються у безпосередній близькості до верхньої частини крончатого ковпачка 1. Крончатий ковпачок у цьому розкритті винаходу може бути забезпечений накладкою 10, розташованою під кільцем витяжного металевого вушка 2 для полегшення захоплення рукою цього кільця 2. Тобто, накладка 10 зможе забезпечити порожнину, у якій можуть поміститися кінчик пальця або ніготь з метою створення спрямованого вгору зусилля, що докладається по відношенню до кільця 2. [0061] Фігура 6є схематичним зображенням бічного поперечного перерізу ще одного альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. Лінія різання 6 проходить від ділянки кромки 7а так, що згинається вниз у напрямі «ангела» 7 до кромки крончатого ковпачка 1. [0062] Фігура 7є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 6. Лінія різання 6 проходить до кромки 7а, як показано на Фігурі 6, проте глибина лінії різання 6 значною мірою однорідна по всій її довжині і не відрізняється мінливістю, як описано раніше. [0063] Фігура 8 є схематичним зображенням бічного поперечного перерізу іншого альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. Кільце витяжного металевого вушка 2 може бути забезпечене однією або декількома дугоподібними частинами 11 для полегшення захоплення рукою кільця 2 за допомогою появи простору під піднятою поверхнею для розміщення знизу кінчика пальця або нігтя. Дугоподібна частина 11 показана тільки з метою ілюстрації. Рівень або кут підняття або викривлення може бути визначений вибором конструктора для конкретного варіанту реалізації винаходу. [0064] Фігура 9 є схематичним зображенням бічного поперечного перерізу ще одного альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. Прокладка 12 закріплена під крончатим ковпачком 1 заклепкою 4. Підкладка 13 розміщується під кільцем витяжного металевого вушка 2 для полегшення захоплення рукою кільця 2 і для подальшої появи відчуття дотикового комфорту, отриманого за рахунок зниження контакту між пальцем і шкірою тоді, коли користувач захоплює кільце 2. Накладка 14, аналогічна накладці 10, зображеній на Фігурі 5, може бути зубчастою частиною крончатого ковпачка 1, нанесеною так, щоб виїмка проходила під кільцем витяжного металевого вушка 2 з тим, щоб кінчик пальця або ніготь могли легше розміститися під витяжним кільцем 2 для полегшення зняття крончатого ковпачка рукою. [0065] Фігура 10 є схематичним зображенням виду зверху додаткового альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. Кільце витяжного металевого вушка 2, витяжне вушко 3 ізаклепка 4 не показані. Лінії різання 6 зазвичай розходяться у напрямі кромки 7а, починаючи від уявної центральної лінії 6а. У цьому розкритті винаходу передбачається, наприклад, реалізація альтернативних кутів розбіжності 6b (пунктирні лінії), або можливість сходження ліній різання 6с (пунктирні лінії) у напрямі кромки 7а. Лінії значною мірою можуть бути навіть паралельними. Сходження або розбіжність і вибрані кути або кут, що розділяє лінії, - це питання вибору конструктора, оскільки є декілька ліній різання, кількість яких може бути зведена усього лише до однієї, або ж вони можуть бути відсутні зовсім. Відповідно в цьому винаході передбачаються усі і кожна перестановка ліній різання, що може бути обрана для інженерного проектування конкретного крончатого ковпачка. На додаток до цього на Фігурі 10 проілюстрований варіант реалізації винаходу у вигляді корончатого ковпачка згідно з цим розкриттям з використанням 28 «ангелів», що розташовуються уздовж кола такого крончатого ковпачка. [0066] Фігура 11 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям. Пристрій The Easy Pull у вигляді витяжного металевого вушка не показаний для зрозумілішої ілюстрації ліній різання 6d і 6е. У бажаному варіанті реалізації винаходу одна з ліній різання 6е утворює S-подібну криву або крайовий сегмент 6f, який проходить уздовж 5 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини крончатого ковпачка 1, виділеної під розташування ангелів 7. Частину 7 в цьому документі також можна називати втулкою 7, яка, стикаючись з пляшкою, спускається від верхньої частини крончатого ковпачка 1. Втулка 7 описується детальніше далі по тексту розкриття винаходу. S-подібна крива 6f може полегшити зняття крончатого ковпачка 1 з отвору горлечка ємності. На практиці користувач розриває його від центру 15 уздовж ліній різання 6d і 6е. Коли розрив досягає S-подібної кривої 6f, зусилля розриву проходить S-подібною кривою убік від лінії різання 6d і призводить до розриву уздовж лінії різання 6d до кінцевої частини 16, яке відкриває крончатий ковпачок 1. Тривале докладання зусилля розриву уздовж S-подібної кривої 6f відтягує частину 7, виділену під «ангели», від отвору горлечка ємності (не показано) і вивільняє крончатий ковпачок 1 з ємності (не показано). S-подібна крива 6f складається з лінії надрізу, верхній радіальний сегмент якої проходить від збірки відкриваючого механізму до втулки уздовж радіальної осі і нижче розташованого кільцеподібного сегменту, що проходить по колу уздовж втулки в круговому напрямі і верхнього радіального сегменту, що тягнеться від кінцевої частини, тоді як розташований нижче кільцеподібний сегмент, визначений в другій горизонтальній площині, рівновіддалений від першої горизонтальної площини, пов'язаної з розташованою нижче кромкою втулки. [0067] Іншою особливістю, проілюстрованою на Фігурі 11, є один або декілька індикаторів виробничого дефекту 17, таких як ніші, втиснуті в крончатий ковпачок 1 і розташовані так, щоб не бути прихованими механізмом витяжного кільця згідно з цим розкриттям. У ємностях, що герметично закриваються, покажчики виробничого дефекту 17 проявляють себе у разі втрати герметичного ущільнення. [0068] Фігура 12 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 11. Пристрій The Easy Pull у вигляді витяжного металевого вушка не показаний для зрозумілішої ілюстрації ліній різання. Варіанти реалізації винаходу, представлені на Фігурі 12, можуть призвести до створення окремої лінії різання 6, що проходить назовні від центру 15. Лінія різання 6 розгалужується або роздвоюється на лінію різання 6d, яка проходить до кромки крончатого ковпачка 1, і на лінію різання 6е, яка згинається в S-подібну частину 6f так, як описано вище для Фігурнії. [0069]Фігура 13 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 11. Крончатий ковпачок 1, представлений на Фігурі 11, показаний відкритим за допомогою виштовхування в центрі 15а за допомогою витяжного кільця 2. Витяжне металеве вушко 3 поєднане з крончатим ковпачком 1 за допомогою заклепки 4 і знаходиться в положенні, що забезпечує розрив уздовж ліній різання 6d і 6е у разі докладання зусилля рукою. Одне або декілька кругових втискувань 18 створюють простір у верхній частині 17 крончатого ковпачка 1 для розміщення витяжного кільця 2 і іншої частині збірки відкриваючого механізму. [0070]Фігура 14 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 13. Втулка 7 опускається з фланця 19, який прилягає до верхньої частини 17. Гніздо 18 має достатню глибину для того, щоб витяжне кільце 2 по суті виявилося на одній висоті з верхньою частиною 17 крончатого ковпачка 1. Такий варіант реалізації винаходу переважно підходить для використання в традиційних закорковувальних машинах без її інструментального перероблення або переоснащення. Додатковою перевагою гнізда 18 є те, що гніздо 18 утворює навколо себе хвилястий периметр, а хвилястість, як відомо, служить для надання плоским листам міцності проти згинання в напрямах, які, головним чином, перпендикулярні до напряму хвилястості. Тому гніздо 18 надає додаткову перевагу для зміцнення крончатого ковпачка 1. Додаткова перевага посиленого крончатого ковпачка за рахунок гнізда 18 полягає в тому, що його товщина може бути зменшена до матеріалу, призначеного для виготовлення крончатого ковпачка, тоншого, ніж той, який повинен застосовуватися у виробництві стандартних крончатих ковпачків, що призведе до зниження вартості виробничих матеріалів. І хоча на Фігурі 14 зображений варіант реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям, виготовленого під 27 «ангелів», що розташовуються уздовж кола крончатого ковпачка по всій його довжині, кваліфіковані фахівці в предметній галузі зрозуміють, що переваги гнізда 18 не залежать від наявності або кількості «ангелів». [0071]Фігура 15 є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 14. Гніздо 18 мілкіше ніж гніздо, зображене на Фігурі. 14, томувитяжне кільце 2 розташовується злегка або частково на верхній частині 19 крончатого ковпачка 1. Такий варіант реалізації винаходу може забезпечити перевагу, яка полягає в легкій доступності витяжного кільця 2 для відкривання 6 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 рукою. Залежно від прийнятних допусків такий варіант реалізації винаходу може також підходити для його встановлення у стандартній закорковувальній машині. [0072]На Фігурі 15 також проілюстрований альтернативний варіант реалізації винаходу, у якому прокладка 12 прокладається під поверхнею крончатого ковпачка 1 за допомогою відповідного липкого матеріалу і розміщується так, щоб закрити нижню поверхню заклепки 4. Такий варіант реалізації винаходу можна відрізнити від представленого на Фігурі 9 варіанту реалізації, де заклепка 4 прикріплює прокладку 12 до нижньої сторони крончатого ковпачка 1. [0073] Фігура 16 є схематичним зображенням аксонометричного виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі. 13. У цьому випадку крончатий ковпачок 1 відкривається розломом в кінцевій частині 16 ліній різання 6d. Потім розривання, яке здійснюється за допомогою витяжного кільця 2 уздовж S- подібної кривої 6f, вивільнить ємність (не показана) від «ангелів» 7 і відокремить крончатий ковпачок 1 від цієї ємності. [0074] Фігура 17 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка, представленого на Фігурі 13. У варіанті реалізації винаходу, представленому на Фігурі 17, забезпечуються відтиснені елементи, такі як зігнута стрілка 20, видавлена на витяжному металевому вушку 3 для вказівки у загальних рисах того, як користувач повинен потягнути за кільце 2 з тим, щоб використати лінії різання 6 для легкого відкривання. По дальшими інструкціями можуть бути віддруковані інструкції 21, які можуть бути прочитані, наприклад, такі як: «ЩОБ ВІДКРИТИ, ПОТЯГНІТЬ ПІДНЯТЕ КІЛЬЦЕ ВНИЗ». Додатково на крончатому ковпачку 1 можна надрукувати заклик до обачності 22. [0075]Фігура 18А є схематичним зображенням бічного поперечного перерізу варіанту реалізації винаходу у вигляді лінії різання згідно з цим розкриттям. Для утворення розриваючої канавки лінію різання 6 можна нанести машинним способом з метою отримання одного або декількох з безлічі профілів поперечного перерізу залежно від конструкторського рішення конкретного виробника. Наприклад, на Фігурі 18А зображений квадратний або прямокутний профіль поперечного перерізу. [0076] Фігура 18В є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді лінії різання, представленого на Фігурі 18 А. Тут показаний зігнутий профіль поперечного перерізу для лінії різання 16. [0077] Фігура 18С є схематичним зображенням бічного поперечного перерізу альтернативного варіанту реалізації винаходу у вигляді лінії різання, представленого на Фігурі 18 А. Проілюстрований V-подібний профіль поперечного перерізу для лінії різання 6. [0078] Фігура 19 є схематичним зображенням аксонометричного виду нижньої частини крончатого ковпачка згідно з цим розкриттям. Прокладка 12 приклеюється до верхньої частини нижньої сторони крончатого ковпачка і розташовується поверх нижньої частини заклепки 4. Фігура 19 додатково ілюструє варіант реалізації винаходу у вигляді цього розкриття крончатого ковпачка, отриманого з розрахунку на 21 «ангела», що розташовуються уздовж кола кромки крончатого ковпачка. [0079] Фігури 20А - 20Е являють собою схематичні зображення виду зверху альтернативних варіантів реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям, при цьому на кожному варіанті реалізації винаходу ліворуч проведена криволінійна лінія надрізу, яка йде від центру верхньої частини крончатого ковпачка до його кільцеподібної кромки. Для зниження ризику появи загострених місць в результаті відкривання крончатого ковпачка згідно з цим розкриттям в різних альтернативних варіантах реалізації винаходу забезпечуються лінії надрізу, різання або розриву, які плавно утворюють криву уздовж кромки крончатого ковпачка після відриву частини витяжного металевого вушка. Отже, альтернативні лінії різання 20, 22, 24, 26 і 28 на Фігурах 20А-20Е відповідно згинаються вліво(що видно, якщо подивитися зверху вниз на верхню частину крончатого ковпачка), тому, коли та частина, де розташовується витяжне металеве вушко, відірвана і відтягнута від крончатого ковпачка, той залишається за плавно викривленою поверхнею уздовж кромки крончатого ковпачка без появи щербини. У кожному варіанті реалізації винаходу, представленому на Фігурах 20А - 20Е, де зображені лінії криволінійних надрізів 20, 22, 24, 26 і 28, реалізована різна міра кривизни, і вибір значення кривизни для отримання потрібних робочих характеристик є вибором конструктора або інженера-виробничника. Наприклад, відносно плоска лінія надрізу 20 призводить до отримання гладкої кромки, проте для розриву може знадобитися більше зусилля, тоді як, наприклад, відносно більш викривлена лінія надрізу 28 може вимагати меншого розриваючого зусилля, проте в цьому випадку від лінії надрізу 20 проходить кромка іншої форми. Лінія надрізу 30 згинається вправо і закінчується перед кромкою крончатого ковпачка таким чином, що 7 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 крончатий ковпачок зберігається у вигляді єдиного компонента після свого зняття з отвору горлечка пляшки або з якоїсь ємності, яку він закорковував. [0080]Фігура 21 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям, що ілюструє віддалене від центру розташування металевого витяжного вушка для відкривання. Варіанти реалізації винаходу крончатого ковпачка в цьому розкритті відрізняються розміщенням заклепки 4 зі зміщенням центру, у той час як інша частина збірки відкриваючого механізму буде вигідна, наприклад, для ємностей, не призначених для напоїв, таких як ємності, призначені для консервованого супу або бобів, які зазвичай забезпечені збірками відкриваючого механізму, розташованими поряд з кромкою ємності. Лінії розриву 6G и 6Н перетинають верхню частину 17 у складі крончатого ковпачка 1, головним чином, по прямій лінії, спрямованій до кромки 16. Відповідно розташування отвору заклепки або заклепки 4 або збірки відкриваючого механізму крончатого ковпачка 1 на верхній частині крончатого ковпачка 1 значною мірою є питанням вибору конструктора. Крончатий ковпачок згідно з варіантами реалізації винаходу із заклепкою зі зміщеним центром відкривається так, як описано вище в цьому документі відносно інших варіантів реалізації винаходу. [0039] Фігура 22 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка з альтернативною лінією надрізу, представленого на Фігурі 21. Лінії різання 6G і 6Н у варіанті реалізації винаходу на Фігурі 22 спускаються до втулки 7 прямо від заклепки 4 в протилежність способу за варіантом реалізації винаходу, представленому на Фігурі 21, проте аналогічно лініям 6 в раніше описаних варіантах реалізації винаходу. Лінія різання 6G опускається до кромки 16, тоді як лінія 6Н проходить в протилежному напрямі, зберігаючи по всій своїй довжині, головним чином, однакову відстань від кромки 16 і верхньої частини 7. Лінія різання 6Н -це така лінія надрізу, у якій верхній радіальний сегмент проходить від збірки відкриваючого механізму у напрямі втулки 7 уздовж радіальної осі, а розташований нижче кільцеподібний сегмент проходить уздовж втулки 7 по колу і від кінцевої частини розташованого вище радіального сегменту до кінцевої точки, віддаленої, головним чином, від нижньої кільцеподібної кромки 16 втулки 7. Бажано, щоб розташований нижче кільцеподібний сегмент визначав більшу розмірну площину по горизонталі, ніж та, яка визначена описаною вище S-подібною кривою лінії різання 6f, що проходить, наприклад, приблизно чверть кола втулки 7. [0040] Фігура 23 є схематичним зображенням виду зверху альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка з іншою альтернативною лінією надрізу, представленого на Фігурі 21. Лінія надрізу для розкриття крончатого ковпачка 1 описує майже повне коло тільки навколо верхньої частини 17 для спуску у втулку 7 в її кінцевій частині і повністю до кінця у напрямку до кромки крончатого ковпачка 16. Варіант реалізації винаходу, представлений на Фігурі 23, має перевагу, наприклад, у разі використання його в ємностях для продуктів, відмінних від напоїв. [0041] Фігура 24 є схематичним аксонометричним зображенням альтернативного варіанту реалізації винаходу у вигляді крончатого ковпачка згідно з цим розкриттям без обтискових «ангелів». Крончатий ковпачок у вигляді варіанту реалізації винаходу, представленого на Фігурі 24. порівняємо з призначеними для фруктових соків і подібних напоїв герметично закоркованими крончатими ковпачками, які згинаються поверх верхньої частини ємності без обтискання горлечка. Цей варіант реалізації винаходу також має переваги стосовно ємностей і флаконів з медичними препаратами. Збірка відкриваючого механізму, забезпечена заклепкою 4, розташовується поза центром, інакше крончатий ковпачок 1 відкривається так, як описано раніше. [0042] Фігура 25А є схематичним зображенням поперечного перерізу безперервної лінії надрізу крончатого ковпачка згідно з цим розкриттям. Фігура 25В є схематичним зображенням поперечного перерізу переривчастої лінії надрізу у варіанті реалізації винаходу, представленому на Фігурі 25А. Вигідний спосіб забезпечення безпеки крончатого ковпачка згідно з цим розкриттям досягається нанесенням ліній надрізу 6. При спільному описі Фігур 25А і 25В лінія 6 надрізається на крончатому ковпачку 1 так, щоб половинки на кожній стороні лінії 6 мали зігнуті кромки 6М і 6N у вертикальному розрізі. Ущільнення, утворене лінією 6, може бути зіставлене з ущільненням, утвореним стискуванням пальців двох рук разом. Кінчик кожного пальця викривляється, і коли два пальці стискаються разом, то може утворитися ущільнення. Коли лінія різання 6 на Фігурі 25А розривається у момент відкривання крончатого ковпачка 1 з використанням збірки відкриваючого механізму згідно з цим розкриттям, то крончатий ковпачок 1 утворює дві кромки 6М і 6N, які викривляються або закругляються, подібно до розведення пальців. Негострі кромки 6М і 6N, відповідно, утворюються при розриві неміцної лінії різання 6. 8 UA 115973 C2 5 10 15 20 [0043] Причина переваги лінії різання 6 на Фігурах 25А і 25В полягає в тому, що вона знижує кількість гострих ділянок, що виникають в результаті відкривання крончатого ковпачка 1 за допомогою збірки відкриваючого механізму. Закруглені, кромки 6М і 6N,що утворилися після розриву, різко знижують небезпеку порізу гострими ділянками крончатого ковпачка, у порівнянні з іншими проектними варіантами. [0044] При подальшому розгляді лінії різання 6 однією з особливостей крончатого ковпачка згідно з цим розкриттям є та легкість, з якою матеріал крончатого ковпачка 1 може бути розірваний у разі використання для його відкриття збірки відкриваючого механізму. Легкість розривання пов'язана зі значенням зусилля відтягування, яке необхідно докласти для розривання матеріалу крончатого ковпачка. Сила відтягування може бути знижена, тобто, легкість розривання може стати ще більшою у разі використання покриттів або лаків, що наносяться на поверхню крончатого ковпачка, відомих в предметній галузі, і що містять добавки, які посилюють легкість розриву матеріалу крончатого ковпачка 1 уздовж лінії 6 за рахунок зниження необхідного зусилля відтягування. У конкретних варіантах реалізації винаходу також можна використати пластичні добавки, що розпадаються, для прокладки, приєднаної до нижньої частини крончатого ковпачка, які сприяють біологічному розпаданню прокладки після утилізації використаного крончатого ковпачка. Різноманітність доступних у продажу пластичних добавок, що біологічно розпадаються, відомо в предметній галузі, і вибір однієї або декількох добавок - це питання вибору конструктора. [0052] На додаток до різних описаних в цьому розкритті конструктивних рішень,винаходу, що розкривається в цьому документі - крончатому ковпачку - властиві певні переваги над відомим рівнем техніки, що зазначені в рекомендованій специфікації, представленій в Таблиці 1. Таблиця 1 Компоненти 1 . Зовнішній вигляд Допустимий діапазон/мета Диск приклеюється належним чином Біла, чиста або кольорова пігментована прокладка Повна прокладка Чиста прокладка Чистий крончатий ковпачок і кільце Відсутність іржі і подряпин на корончатому ковпачку і на кільці Дві лінії різання на низхідній поверхні крончатого ковпачка Заклепка Крончатий ковпачок Товщина(мм) : 0,12-0,28 Внутрішній діаметр(мм) : 32,08 - 32,12 Зовнішній діаметр(мм) : 26,60 - 26, 90 Кутовий радіус(мм) : 1,5 - 1,9 Кількість «ангелів» : 21-32 2. Розміри Кільце Діаметр(мм) : 21,1 - 21,5 Товщина(мм) : 0,28 - 0,32 Прокладка Діаметр(мм) : 20,00 - 20,50 3. Твердість за Рокуеллом Т4 за шкалою Рокуелла на 30 T Більше/дорівнює 150 фунтів на квадратний дюйм впродовж 1 4. Безпечне ущільнення хвилини 5. Твердість після обробки Не має бути подряпаний при нанесенні напису олівцем типу «Н» Немає значних відмінностей при ідентифікованому контролі після 6. Чутливість 12 тижнів за температури 20 градусів за Цельсієм 7. Переміщення змазки Частки або змазка мають бути відсутніми Втрати СО2 не повинні відрізнятися від тих, які отримані у разі 8. Змодельоване укладання в використання контрольних пробок при зберіганні пляшок палети впродовж 1 тижня під максимальним навантаженням, що дорівнює 45 кг поверх кожної пляшки. 9. Корозія Максимальна корозія: від слабкої до помірної корозії 9 UA 115973 C2 Таблиця 1 Компоненти 10. Запах 11. Сила відтягування кільця(кг) 12. Склад матеріалу Допустимий діапазон/мета Ніяких запахів не виявлено Менше або дорівнює 2,5 кг Крончатий ковпачок і кільце виготовляються з білої жерсті, матеріал харчового класу, відмінний від полівінілхлориду, використовується для прокладок 10 000 крончатих ковпачків на ящик 10кг 13. Упаковка 14. Тиск(кг) 15. Завантаження контейнера 1 247 картонних коробів розміром в 40' футів На пробковому пристосуванні Easy Pull™ можна віддрукувати 16. Друк логотип/інше зображення 17. Антиокислювальні Використовуваним матеріалом є поліетилентерефталат властивості крончатого «харчового класу»; чистий, без запаху, товщина 1 ,2 ковпачка мкм(мікрометри) 5 10 15 20 25 30 35 40 [0053] Зокрема, матеріал з білої жерсті, який демонструє приблизну твердість Т- 4 за шкалою Рокуелла на 30 Т, є бажаним для ковпачка згідно з цим розкриттям винаходу(зверніться до компонента 3 з Таблиці 1), хоча варіанти реалізації винаходу, що мають твердість Т-3 і Т-5, є бажаними для конкретних продуктів. Бажаний м'який матеріал з білої жерсті вимагає менших зусиль для відкривання і розриву крончатого ковпачка у разі його оснащення зборкою відкриваючого механізму з одночасним забезпеченням достатньої герметизації вмісту ємності. З метою цього розкриття винаходу до білої жерсті відноситься будь-який матеріал, включаючи олово і сплави олова, з якого можна виготовити крончатий ковпачок, але це не означає, що крончатий ковпачок виготовляється тільки з олова або сплаву олова. [0054] Відтягуюче зусилля для витяжного кільця в розкритті цього винаходу, що становить приблизно 2,5 кг(кілограми) або менше, є бажаним (зверніться до компонента 11 з Таблиці 1). Рекомендується відносно слабка сила відтягування на кшталт цієї для того, щоб практично кожен мав достатньо сил для того, щоб відкрити пляшку, використовуючи розкриття винаходу у вигляді крончатого ковпачка. У протилежність цьому відносно висока сила відтягування характеризується недоліком, який полягає в необхідності докладання значного початкового зусилля для розриву матеріалу з білої жерсті, а після розкриття білої жерсті раптове припинення дії відтягуючого зусилля призводить до відсмикування пляшки від користувача, що часто супроводжується різким випліскуванням її вмісту. [0055] На додаток до слабкої міцності білої жерсті тонкі стінки або розмір крончатого ковпачка також можуть сприяти докладанню малого відтягуючого зусилля. Наприклад, для крончатого ковпачка відповідно до розкриття цього винаходу рекомендується товщина менше 0,28 мм(зверніться до компонента 2 з Таблиці 1). Типові крончаті ковпачки для пляшок мають товщину стінок, що дорівнює 0,28 мм або більше. Варіанти реалізації винаходу, у яких матеріал крончатого ковпачка зміцнюється за рахунок хвилястості так, як це робиться в «утоплених» варіантах реалізації винаходу, можуть виявитися тоншими за стандартні крончаті ковпачки, наприклад ті, які згідно з розміром мають товщину приблизно 0,16 мм. [0056] На додаток до вищеописаних варіантів реалізації винаходу в додаткових його варіантах реалізації розроблений крончатий ковпачок зменшеного розміру, що надає додаткові переваги. [0057] У всьому світі використовуються мільярди пробок для пляшок, а їх вартість значною мірою визначається об'ємом матеріалу, потрібного для їх виробництва. Один із способів зниження таких витрат полягає в зменшенні кількості матеріалу, використовуваного для виробництва кожного крончатого ковпачка. Кількість матеріалу може бути знижена за рахунок зниження товщини стінок крончатого ковпачка або зменшення його розміру. Зменшення розміру можна було б досягти за рахунок використання меншої кількості матеріалу, проте такий підхід міг би ослабити цілісність крончатого ковпачка, зробивши його менш міцним. Інший підхід полягатиме у використанні меншої кількості міцнішого матеріалу. Проте міцніший матеріал може виявитися дорожчим за вартістю, ніж стандартна біла жерсть, зазвичай використовувана для виготовлення крончатих ковпачків, що зведе нанівець економію за витратами на матеріали. Підхід, за рахунок якого зменшується кількість матеріалу у разі використання того ж матеріалу без зниження міцності, полягає в наданні крончатому ковпачку хвилястості. Така хвилястість 10 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 описана в цьому документі стосовно Фігури 13, наприклад, зокрема, описується крончатий ковпачок з гніздом, створеним на його верхній частині для установки збірки відкриваючого механізму. Далі слідує опис варіанту реалізації винаходу у вигляді цього розкриття крончатого ковпачка малого розміру, при виготовленні якого використані переваги хвилястості. [0058] Тепер повернемося до Фігури 26. Крончатий ковпачок 1 включає верхню частину 110, прилеглу до ніші 120, яка входить в гніздо 18. Втулка 7 проходить вниз від верхньої частини 110. У деяких конкретних варіантах реалізації винаходу фланець відходить навскіс від втулки 7. Виїмки, що чергуються, 150 і паски 152 формуються на круговій частині втулки 7. Крончатий ковпачок 1 і інші ковпачки такого роду, проілюстровані на Фігурах, представлені як ковпачки відривного типу, які відкриваються за допомогою важеля. Цей винахід також охоплює тип ковпачка, що скручується (не показаний на малюнках), який розкривається обертовим рухом, що повинно бути зрозуміло фахівцям, які знайомі з технологією виготовлення крончатих ковпачків. І, нарешті, крончатий ковпачок 1 придатний для використання зі збірками відривних вушок, встановленими на гнізді 130 і забезпеченими робочими лініями надрізу, видавленими на опуклості 100 таким чином, як описано вище. [0059] Гніздо 18 заглиблене, тобто, воно розташоване нижче верхньої частини 110, проте при цьому прилягає до верхньої частини 110 за рахунок перехідної поверхні 120, на яку в цьому документі для зручності посилаються як на гніздо 120. Для забезпечення зручних форм гніздо 120 може бути створене в крончатому ковпачку 1 за допомогою безлічі відповідних способів. Наприклад, у конкретних варіантах реалізації винаходу концентричні рівні, канавки або уступи формуються вбудовуванням в матеріал крончатого ковпачка 1 до тих пір, поки не буде досягнута бажана глибина гнізда 18 так, як показано на Фігурі 26. В альтернативних варіантах реалізації винаходу гніздо 120 утворюється плавно зігнутою поверхнею, що проходить від верхньої частини 110 до гнізда 18. Форма гнізда 120 діє як виступ або конструктивне армування, що, як передбачається, сприяє наданню жорсткості гнізду 18 для протидії прогину або деформації. [0060] Втулка 7 опускається з верхньої частини 110 уздовж зовнішнього периметра крончатого ковпачка 1 і в конкретних варіантах реалізації винаходу плавно з'єднується з фланцем, що проходить вниз і радіально назовні. Втулку 7 переважно пристосувати під формування призначених для ущільнення зборок на горлечку пляшки. Поверхні конкретних варіантів реалізації винаходу 7 поділяються на хвилеподібні повторювані ділянки, які визначають розташування виїмок 150 і пасків 152. Переважно, щоб ділянки, що повторюються, розташовувалися рівномірно по колу і знаходилися одна відносно одної так, щоб кожна виїмка 150 була ідентична усім іншим виїмкам 150, розташованим по колу крончатого ковпачка 1, а кожен пасок 152 був ідентичний усім іншим паскам 152, розташованим по колу крончатого ковпачка 1. Слід розуміти, що крончатий ковпачок 1 може містити будь-яку кількість виїмок 150 і пасків 152. [0061] Тепер звернемося до Фігур 27А і 27В, 28А і 28В, 29А і 29В, де фігура «В» для кожного зображеного варіанту реалізації винаходу є горизонтальним перерізом свого аналога «А» по лінії В - В. Кожен варіант реалізації винаходу, позначений як 27А/В, 28А/В і 29А/В, характеризується конкретним діаметром його гнізда 18 так, як представлено шириною В210, 310І410 для кожного варіанту реалізації винаходу відповідно і глибиною А гнізда 120, представленого значеннями 220, 320 і 420 відповідно. [0062] Конкретна кількість матеріалу, зміцненого хвилястістю, визначається вибором варіанту реалізації винаходу з конкретною комбінацією діаметру гнізда, наприклад, 210, 310 або 410, і глибини ніші, наприклад, 220, 320 або 420. Приклад варіанту реалізації винаходу 27'А/В, приміром, має діаметр гнізда 210, який є відносно великим, а глибину ніші - 220, яка є помірною. Приклад варіанту реалізації винаходу 28А/В, приміром, має діаметр гнізда 310, який є помірним, а глибину ніші - 320, що є найвищим значенням серед трьох варіантів реалізації винаходу. Варіант реалізації винаходу 29А/В, приміром, має діаметр гнізда 410, який є найвужчим серед варіантів реалізації винаходу, і глибину ніші - 420, яка є найменшою глибиною серед трьох варіантів реалізації винаходу. Для отримання потрібної кількості матеріалу, зміцненого хвилястістю, комбінація ширини гнізда, наприклад, 210, 310 або 410, і глибини ніші, наприклад, 220, 320 або 420, вибирається для реалізації конкретного варіанту реалізації винаходу. [0018] Хвилястість надає матеріалам міцності. Це особливо вірно відносно пластинчастих матеріалів листової або плоскої форми. У пластинчастому виробі можна використати менше матеріалу, якщо йому була надана хвилястість для досягнення міцності у відношенні поперечної сили, що додавалася. Пробка для пляшок - це пластинчастий виріб, у якому листовий матеріал, представлений часто у вигляді сталевих або бляшаних пластин, формується так, щоб закріпитися згори пляшки або будь-якої ємності. Стандартна пробка, що скручується, відмінна 11 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 від тієї, яка відкривається підчіплюванням, має товщину матеріалу, що переважно була вибрана з міркувань захисту від витоку і гарантованого прикріплення пробки до ємності. [0063] Хвилястість дозволяє споживати менше матеріалу при виготовленні пробок еквівалентної міцності у вигляді стандартного товстостінного крончатого ковпачка. Хвилястий крончатий ковпачок тонший, тобто, його розмір у порівнянні зі стандартною пробкою для пляшок менше. Перевага пробки меншого розміру полягає в економії грошових коштів, отриманих в результаті споживання меншої кількості матеріалу. [0064] Інша перевага хвилястої пробки зменшеного розміру набуває чинності з використанням інноваційних витяжних пробок, які забезпечені зборкою витяжного металевого вушка, прикріпленого до крончатого ковпачка так, як було описано вище в цьому документі. Витяжне металеве вушко розриває пробковий матеріал, і крончатий ковпачок відходить від пляшки за допомогою витяжного кільця металевого вушка у складі збірки відкриваючого механізму. Пробка зменшеного розміру полегшує відрив завдяки невеликій товщині пробкового матеріалу, а розриваюча дія виконується паралельно напряму посилення матеріалу, забезпеченого хвилястістю, і внаслідок цього зусилля розриву не повинне здолати матеріал, зміцнений хвилястістю. Хвилястість створює міцність матеріалу в напрямі, перпендикулярному до її орієнтування. [0065] Окрім конструктивних рішень, представлених на фігурах цього документа, стає зрозумілим, що і інші конструктивні рішення надають пробці згідно з цим розкриттям переваги хвилястості і забезпечують створення крончатого ковпачка меншого розміру для закупорки пляшки. Наприклад, концентричні кільця, що йдуть в напрямі від верхньої частини втулки до центру гнізда, і декоративні форми, такі як зірочки, логотипи торгової марки, логотипи спортивних команд, релігійні символи і тому подібне, нанесені на плоску частину пробки, враховані в розкритті цього винаходу. [0066]Хвилясті форми можуть бути надані пробці для пляшок різними способами, включаючи без обмеження штампування, пресування, карбування і т. д. Неметалічні крончаті ковпачки за цим розкриттям винаходу можуть бути виготовлені литвом під тиском у прес-форми при виробництві пластмасових крончатих ковпачків або іншими відповідними способами виробництва. [0067] Конкретні варіанти реалізації винаходу для створення хвилястих крончатих ковпачків, описаних в цьому документі, таких як підчіплювані або скручувані, виготовляються зі сталі з твердістю, більш високою, у порівнянні з твердістю традиційних крончатих ковпачків,щр випускаються промисловим способом. Наприклад, традиційні крончаті ковпачки часто виготовляються за окремим зменшеним розміром з твердістю Т4 і з товщиною стінок з білої жерсті, що дорівнює 0,21-0,23 мм. Така біла жерсть має середню твердість(тобто, звітне значення твердості незалежно від змін у більшу або меншу сторони), що дорівнює приблизно 61 за шкалою твердості 30Т у відповідності із стандартом американського товариства з контролю матеріалів ASTM 623.Крончаті ковпачки 1, описані в цьому документі, можна зробити тонше і легше, у порівнянні зі зразками відомого рівня техніки, наприклад, крончаті ковпачки 1 можна виготовити з матеріалу, завтовшки приблизно 0,16-0,18 мм, і вони матимуть ті ж або приблизно такі ж характеристики, що і традиційні більш товстостінні пробки. Це зниження споживання металу досягається легше тоді, коли конструкція крончатих ковпачків 1 виготовлена зі сталі підвищеної твердості. Наприклад, винахідник продемонстрував ефективність крончатих ковпачків малого розміру з канавками, використовуючи білу жерсть марки DR8 (у відповідності зі стандартом ASTM 623) або марки DR550 (у відповідності зі стандартом EN 10203). Винахідник, наслідуючи своє розуміння предмета, припускає, що можна використати й інші матеріали, такі як окрему білу жерсть пониженої ваги або подібний до неї матеріал із загартованої сталі підвищеної якості без домішок олова, які мають властивості, подібні до описаних в цьому документі, і матеріали, подібні до згаданих. [0068] Крончаті ковпачки 1 бажано повинні мати середню твердість, яка вище 62 за шкалою 30Т(у відповідності зі стандартом ASTM 623), прийнятніше - твердістю, вище ніж приблизно 65, і ще прийнятніше - твердістю, вище ніж приблизно 68, і ще прийнятніше -твердістю, вище ніж приблизно 71. Варіанти реалізації винаходу, проілюстровані на Фігурах 26 і 28А, продемонстрували свою ефективність у разі використання сталі з твердістю, що дорівнює 73. Верхній рівень твердості встановлюється максимальною напругою, прийнятною для скляної пляшки в процесі притискання ковпачка до її горлечка, або пружною віддачею(яка може мати тенденцію до розгладження хвилястих фланців), що виникає в результаті використання жорсткішої пластини. [0069] Крончаті ковпачки 1 можуть бути виготовлені за допомогою традиційного пресового устаткування після внесення лише незначних змін до компонентів технологічного оснащення 12 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 55 60 для одержання можливості створювати малюнки(такі як борозенки, хрестики, зірочки і ямки). І крончатим ковпачкам 1 може бути надана хвиляста форма за допомогою традиційного устаткування, розробленого лише під формування горлечка меншого розміру у порівнянні з традиційними, використовуваними нині, обтисками. [0070] У зв'язку з тим, що твердість пов'язана з міцністю, на що вказує межа плинності, власне твердість крончатого ковпачка можна виразити у вигляді такої межі плинності за відповідною шкалою. Наприклад, біла жерсть марки DR8 або DR550 може мати межу плинності(отриману в результаті випробування на розрив), рівну 550 МПа. [0071] Проте повинно бути зрозуміло, що для варіантів реалізації винаходу у вигляді пробок, які відкриваються за допомогою витяжного металевого вушка, вигідне використання м'якших матеріалів, таких як м'якша біла жерсть, з твердістю менше Т4, або навіть алюміній, які підвищують легкість відкривання і розриву. Міцність, що забезпечується хвилястістю, дозволяє використати для виготовлення крончатих ковпачків м'якший матеріал при одночасному збереженні міцності, необхідної для надійної закупорки ємності. Винахідник вважає, що найбільш вигідний варіант реалізації винаходу у вигляді крончатого ковпачка є комбінацією міцності для надійної закупорки і м'якості для легкого відкривання і розривання матеріалу, що вже є питанням вибору з боку конструктора та інженера-виробничника. До крончатих ковпачків згідно з цим розкриттям відносяться крончаті ковпачки, у яких не використовуються усі типи конструктивних рішень, матеріалів і не проявляються переваги цієї специфікації. [0072] У відповідності з цим описом виготовлені виробничим способом крончаті ковпачки, що створюються у відповідностіз цим розкриттям, можуть бути виготовлені із споживанням матеріалу (наприклад, сталі або білій жерсті) на 25 відсотків нижче, у порівнянні з виробництвом багатьох традиційних крончатих ковпачків, які характеризуються відповідними перевагами з виділення вуглецю. Економія матеріалу приблизно пропорційна зниженню товщини металу. Далі, навіть попри те, що енергія, необхідна для виготовлення окремого крончатого ковпачка, незначна, для охолодження щорічно вироблюваної загальної кількості крончатих ковпачків(приблизно 45 мільярдів штук тільки в Північній Америці і приблизно 300 мільярдів штук у всьому світі) також необхідна енергія, і тому відповідне зниження її об'єму, призначеного для такого охолодження, істотно. [0073] Створення крончатого ковпачка зменшеного розміру впливає на зниження вартості білого олова, що витрачається, або сталі, а також вартості матеріалу з полівінілхлориду/без полівінілхлориду, який використовується для прокладки і в якості добавки, що робить як металеві крончаті ковпачки, так і прокладки, виготовлені з полівінілхлориду/без полівінілхлориду, такими, що біологічно розпадаються, на «діючих об'єктах розміщення відходів». [0074] Отримане в результаті зниження обсягів виробництва, ваги, транспортних витрат в RGC, у свою чергу, призвело до зниження викидів СО2. [0075] Товщина білої жерсті або сталі, використовуваної для виготовлення крончатих ковпачків у промислових галузях з виробництва пива і газованої води, змінюється в межах 0,210,24 мм. Крончатий ковпачок зменшеного розміру - предмет цього винаходу - можна використати з товщиною стінки 0,17-0,19 мм. Стандартний крончатий ковпачок, що відкривається підчіплюванням або відкручуванням, важить приблизно 2,38 грами, тоді як крончатий ковпачок зменшеного розміру - приблизно 2,14 грами, тобто зниження ваги на 10 % приносить економію за рахунок вартості споживаних матеріалів. [0076] Додаткову вигоду від використання крончатого ковпачка зменшеного розміру видно при аналізі транспортних витрат, пов'язаних з їх перевезенням. Зниження ваги пов'язане зі зменшенням витрат на пальне для транспортування, амортизацією автотранспортних засобів і зниженням викидів двоокису вуглецю під час транспортування. Стандартні крончаті ковпачки для пляшок традиційно упаковуються по 10 000 штук на пакувальну коробку так, як вказано в Таблиці 1, проте у разі втілення варіантів реалізації винаходу у вигляді крончатих ковпачків зменшеного розміру в упаковку можна помістити 11 000 таких ковпачків, що дозволить понизити споживання енергії, рівень експлуатації автотранспортних засобів і викиди двоокису вуглецю. [0077] До переваг варіанту реалізації винаходу у вигляді крончатих ковпачків зменшеного розміру без обмеження відносяться економія виробничих витрат, нижча собівартість крончатого ковпачка, менші транспортні витрати, нижчі витрати на вантаження, а також зниження рівня викидів двоокису вуглецю. [0078] Окрім усіх варіантів реалізації винаходу, описаних вище в цьому документі, додатковою можливістю, яка підходить для кожного варіанту реалізації винаходу як конструкторський, проектний або маркетинговий варіант, є застосування чутливого до температури термохромного чорнила, що змінює колір, такого як описано, наприклад, у патенті 13 UA 115973 C2 5 10 15 20 25 30 35 40 45 50 США під № 6634516, виданому Carballido, зміст якого повністю включений до цієї заявки шляхом посилання. Таке термохромне чорнило має властивість змінювати колір, тобто воно набуває одного кольору за кімнатної температури (приблизно 21 °C) і іншого кольору при охолодженні приміщення, наприклад, за стандартної температури холодильної шафи в магазинах для роздрібного продажу товару, рівної 4°С. При звичайному застосуванні, наприклад, за кімнатної температури, чорнило прозоре, проте воно стає відносно непрозорим і видимим за зниженої температури, тому клієнт, не торкаючись ємності, отримує візуальне підтвердження приблизної температури в місці перебування товару. [0079] Представлені в цьому документі ілюстрації варіантів реалізації винаходу призначені для забезпечення загального розуміння конструктивних рішень різних варіантів реалізації винаходу і не призначені для використання як повного опису усіх елементів і особливостей пристосувань і систем, у яких можна було б використати описані в цьому документі конструктивні рішення. Багато інших варіантів реалізації винаходу мають бути очевидними для кваліфікованих фахівців в предметній галузі після ознайомлення з вищезгаданим описом. Інші варіанти реалізації винаходу можна використати і формувати на підставі вищевикладеного так, щоб такі конструктивні рішення, використовувані матеріали, логічні заміщення і зміни можна було реалізовувати без виходу за рамки розкриття цього винаходу. Фігури носять лише ілюстративний характер і можуть бути невірно масштабовані. Певні пропорції фігур можуть бути завищені, тоді як інші - применшені. Відповідно, специфікація і креслення повинні розглядатися в ілюстративному, а не в обмежувальному сенсі. [0080] Деякі варіанти реалізації предмета винаходу в цьому документі окремо і/або разом можуть позначатися терміном «винахід» тільки для зручності і без наміру добровільно обмежити сферу його застосування будь-яким одним винаходом або винахідницькою концепцією, якщо фактично йдеться про більш ніж одну з них. Таким чином, хоча в цьому документі проілюстровані і описані конкретні варіанти реалізації винаходу, слід зазначити, що будь-яка схема, створена для досягнення такої ж мети, може бути замінена конкретними проілюстрованими варіантами реалізації винаходу. Це розкриття призначене для охоплення будь-якої і усіх адаптацій або змін різних варіантів реалізації винаходу. Комбінації вказаних вище і інших варіантів реалізації винаходу, які конкретно не описані в цьому документі, стануть очевидними для кваліфікованих фахівців в предметній галузі після ознайомлення з вищезгаданим описом. [0081] Реферат розкриття представлений для дотримання Зводу федеральних правил 37, § 1.72(Ь), що вимагають, щоб реферат дозволяв читачеві швидко вникнути в суть технічного розкриття винаходу. Він представлений з розумінням того, що його не стануть використовувати для інтерпретації або обмеження об'єму або значення формули винаходу. Крім того, з попереднього Детального Опису можна побачити, що різні особливості групуються разом в окремому варіанті реалізації винаходу з метою раціоналізації розкриття винаходу. Цей метод розкриття винаходу не слід інтерпретувати, як такий, що відображає намір показати, що для заявлених варіантів реалізації винаходу було потрібно більше особливостей, ніж це ясно вказано в кожному пункті формули. Швидше, згідно з формулою винаходу предмет винаходу видно не в усіх особливостях окремого розкритого варіанту реалізації винаходу. Таким чином, наведена нижче формула винаходу включається цим до Детального Опису, і кожен її пункт є таким же самостійним, як і окремий варіант реалізації винаходу. [0082] В описі надане посилання відносно декількох варіантів реалізації винаходу. Проте зрозуміло, що використані терміни є ілюстративними, а не обмежуючими. В обсяг прав, закладений у формулі винаходу, що додається, у тому вигляді, як вона викладена, можна внести зміни, але лише настільки, наскільки це не виходитиме за рамки цього обсягу і суті розкритого винаходу в усіх його аспектах.І хоча в описі робиться посилання на конкретні засоби, матеріали і варіанти реалізації винаходу, намір обмежити розкриття винаходу представленою конкретикою відсутній. Швидше, відбувається розширення розкриття винаходу відносно всіх функціонально еквівалентних технологій, конструктивних рішень, способів і варіантів використання, таких як ті, що потрапляють до обсягу формули винаходу, що додається. ФОРМУЛА ВИНАХОДУ 55 1. Ламкий крончатий ковпачок для відкривання ємності, цей крончатий ковпачок містить: верхню ділянку, що містить приєднувану ділянку; кільцеву втулку, яка спускається вниз від верхньої частини і закінчується на нижній кільцевій кромці; 14 UA 115973 C2 5 10 15 20 25 30 35 40 45 збірку відкриваючого механізму, прикріплену до верхньої ділянки в місці знаходження приєднуваної ділянки; схему розташування ламких ліній надрізів, що містить: першу криволінійну лінію надрізу, що містить: верхній радіальний сегмент, що проходить без розриву в радіальному напрямку від приєднуваної ділянки у складі верхньої ділянки до кільцевої бічної стінки втулки; та нижній кільцевий сегмент, що проходить криволінійно вздовж кільцевої бічної стінки втулки від верхнього радіального сегмента до кінцевої точки у нижній кільцевій кромці втулки; та другу криволінійну лінію надрізу, що містить: верхній радіальний сегмент, що проходить без розриву в радіальному напрямку від приєднуваної ділянки у складі верхньої ділянки до кільцевої бічної стінки втулки; та нижній кільцевий сегмент, що проходить по колу вздовж кільцевої бічної стінки втулки від верхнього радіального сегмента до кінцевої точки, по суті, відокремленої від нижньої кільцевої кромки втулки; 2. Крончатий ковпачок за п. 1, який відрізняється тим, що збірка відкриваючого механізму додатково містить: витяжне кільце металевого вушка; витяжне металеве вушко, приєднане до кільця витяжного металевого вушка; та заклепку, приєднану до витяжного металевого вушка і до приєднуваної ділянки у складі верхньої ділянки. 3. Крончатий ковпачок за п. 2, який відрізняється тим, що збірка відкриваючого механізму додатково містить важіль, розташований під витяжним металевим вушком. 4. Крончатий ковпачок за п. 1, який відрізняється тим, що верхня ділянка додатково містить центральну частину, і тим, що приєднувана ділянка знаходиться в центральній частині у складі верхньої ділянки. 5. Крончатий ковпачок за п. 1, який відрізняється тим, що верхня ділянка додатково містить центральну частину, і тим, що приєднувана ділянка зміщена від центра центральної частини у складі верхньої ділянки. 6. Крончатий ковпачок за п. 1, який відрізняється тим, що верхня ділянка додатково містить заглиблене гніздо, це заглиблене гніздо має такий розмір, щоб вмістити принаймні ділянку збірки відкриваючого механізму. 7. Крончатий ковпачок за п. 1, який відрізняється тим, що принаймні одна з ліній надрізу звужена для утворення більшої глибини біля кільцевої кромки втулки, ніж біля приєднуваної ділянки. 8. Крончатий ковпачок за п. 1, який відрізняється тим, що містить насадку на верхній ділянці для полегшення зняття крончатого ковпачка рукою. 9. Крончатий ковпачок за п. 1, який відрізняється тим, що додатково містить внутрішню нижню ділянку, протилежну до верхньої частини та втулки і утворену ними; а також прокладку, прикріплену до цієї нижньої ділянки. 10. Крончатий ковпачок за п. 1, який відрізняється тим, що додатково містить підкладку на витяжному кільці металевого вушка. 11. Крончатий ковпачок за п. 1, який відрізняється тим, що верхня ділянка має хвилясту форму. 12. Крончатий ковпачок за п. 1, який відрізняється тим, що також має товщину стінки крончатого ковпачка в діапазоні від 0,12 до 28 мм. 13. Крончатий ковпачок за п. 1, який відрізняється тим, що втулка містить певну кількість "ангелів". 15 UA 115973 C2 16 UA 115973 C2 17 UA 115973 C2 18 UA 115973 C2 19 UA 115973 C2 20 UA 115973 C2 21 UA 115973 C2 22 UA 115973 C2 23 UA 115973 C2 24 UA 115973 C2 25 UA 115973 C2 26 UA 115973 C2 27 UA 115973 C2 28
