Об’єднання підтвердження прийому та керування швидкістю передачі

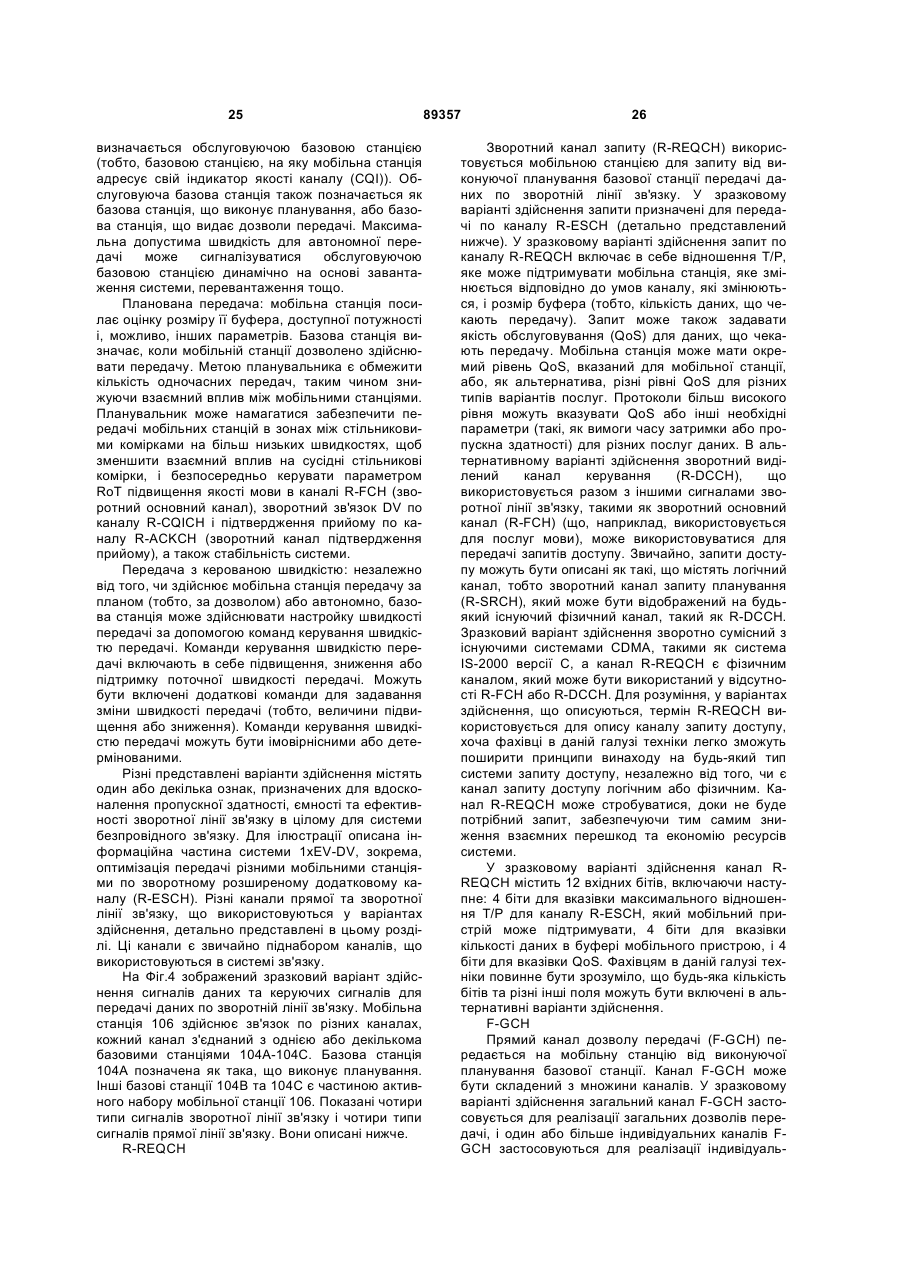

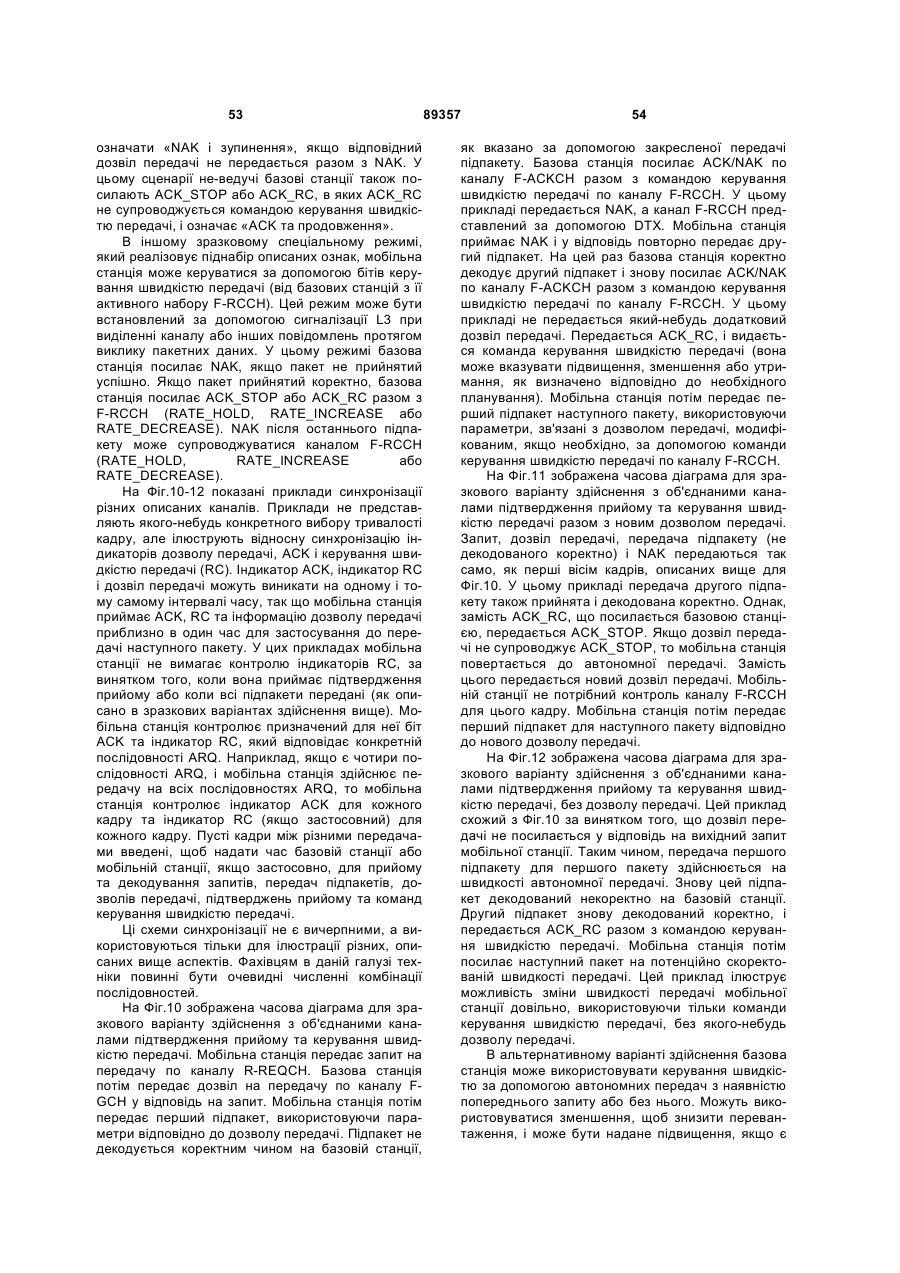

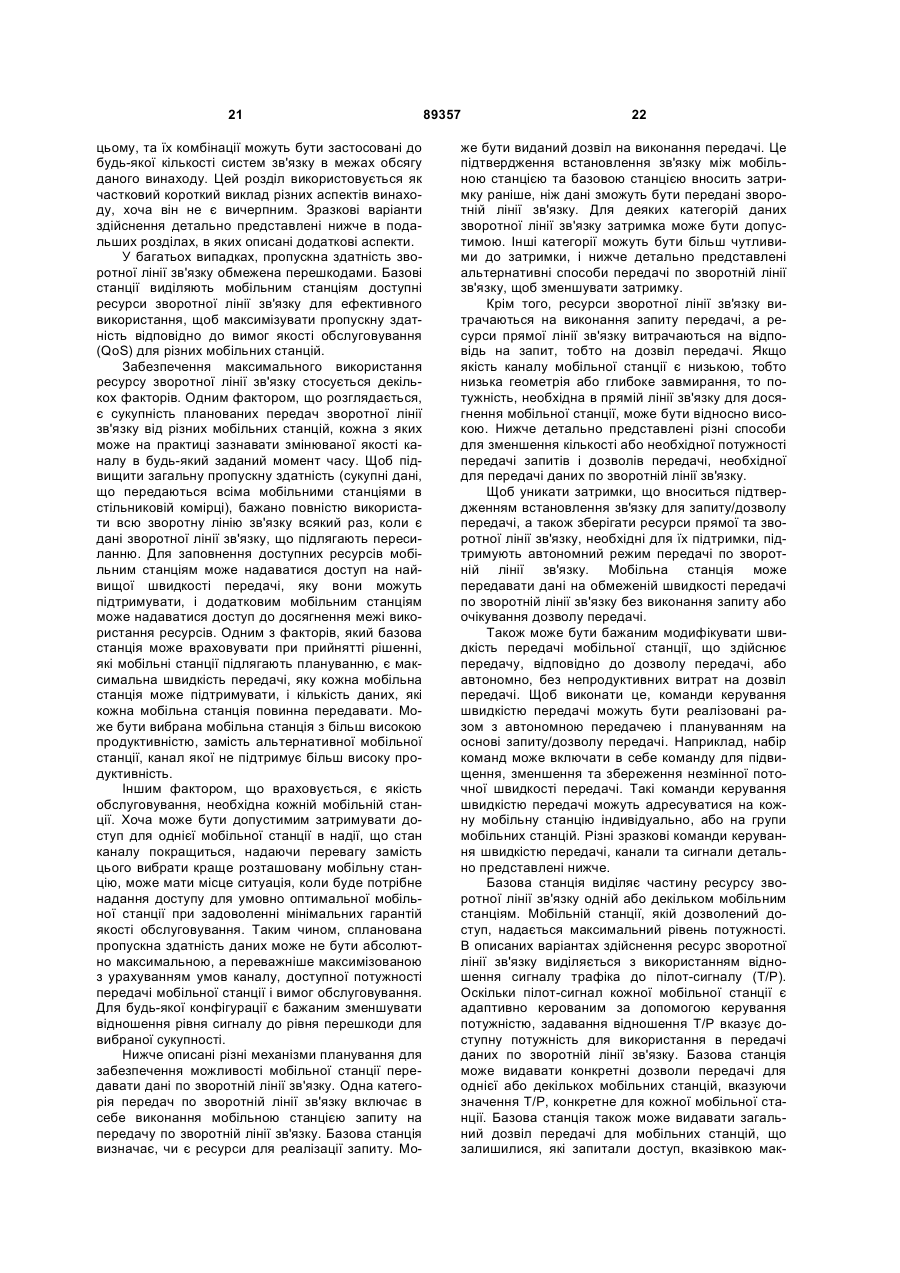

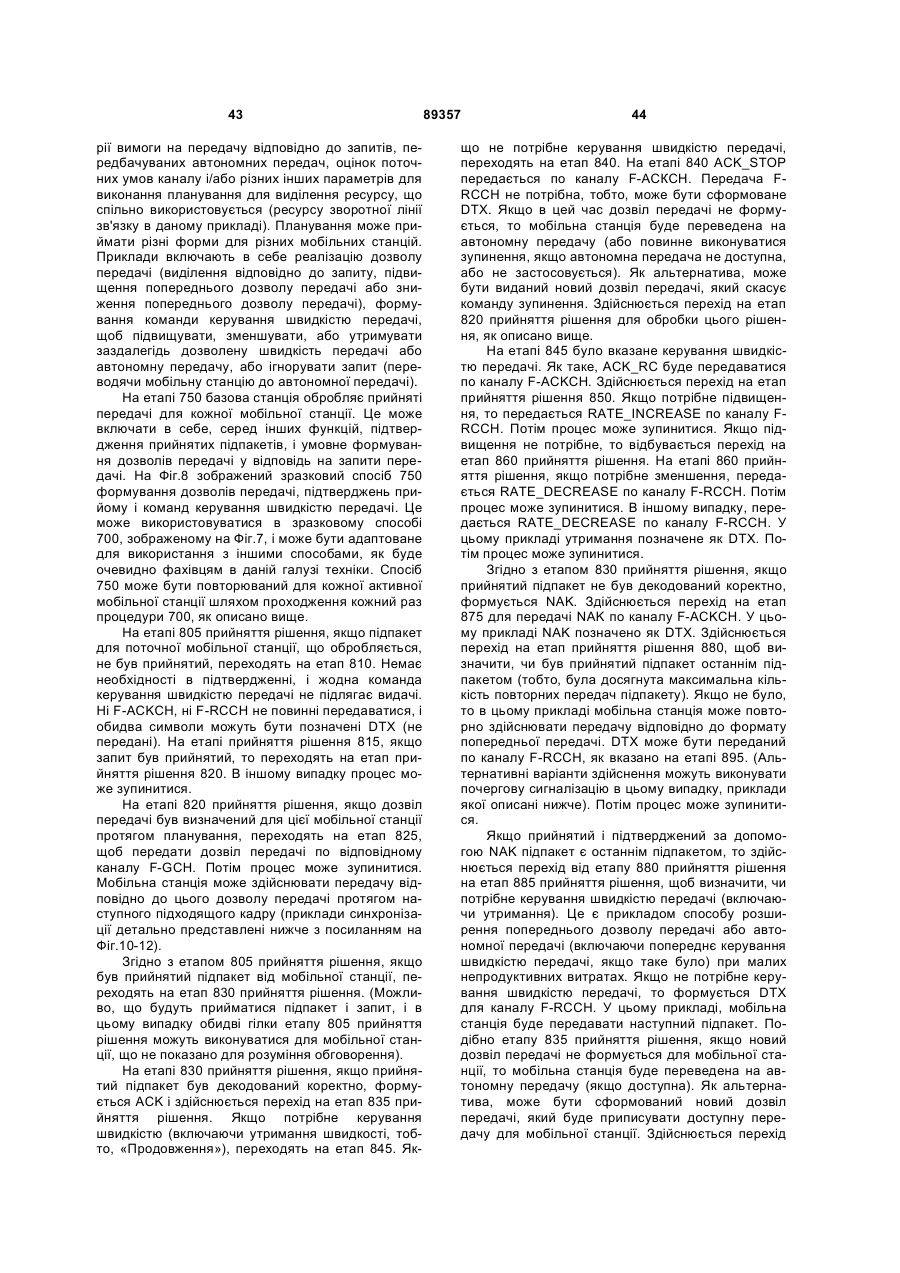

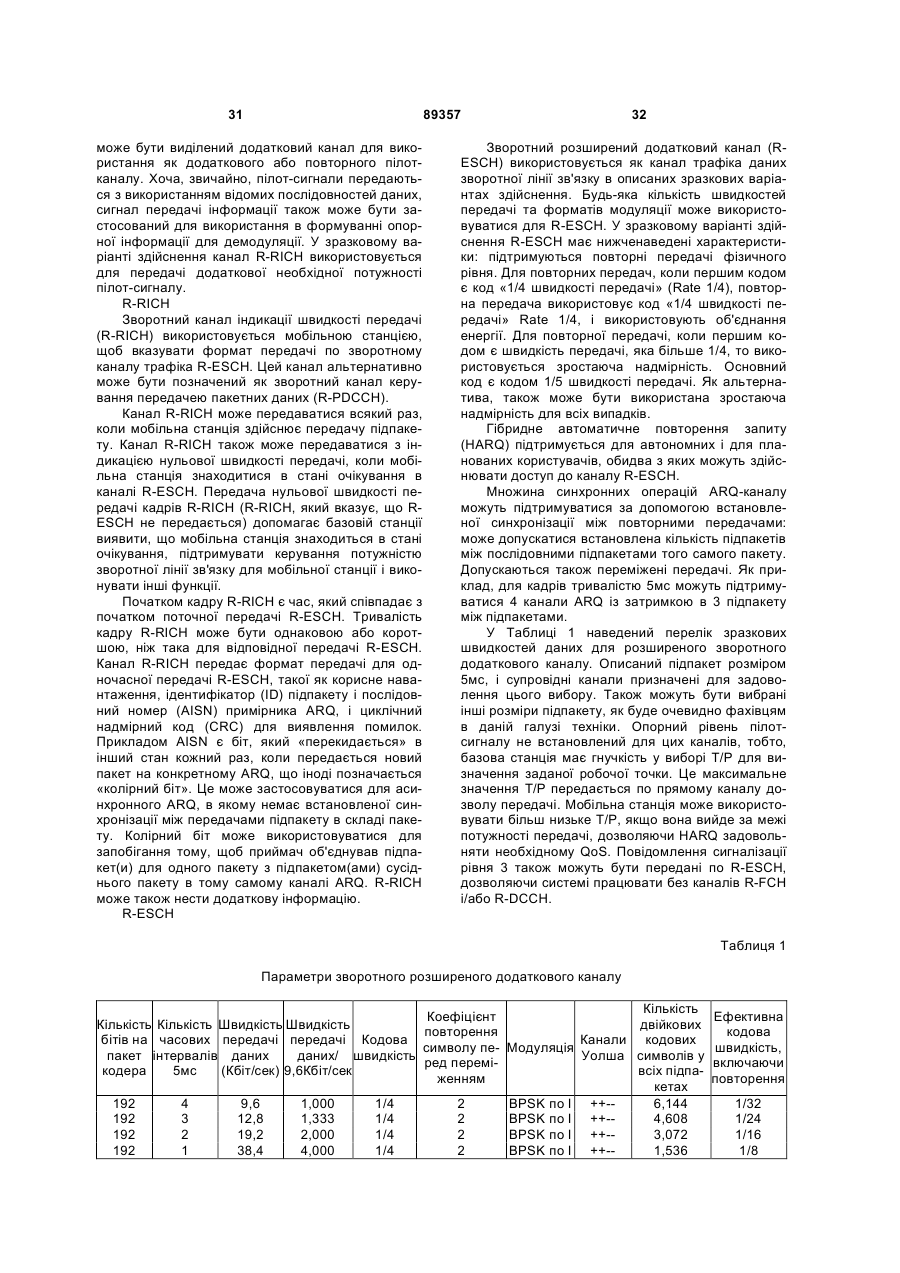

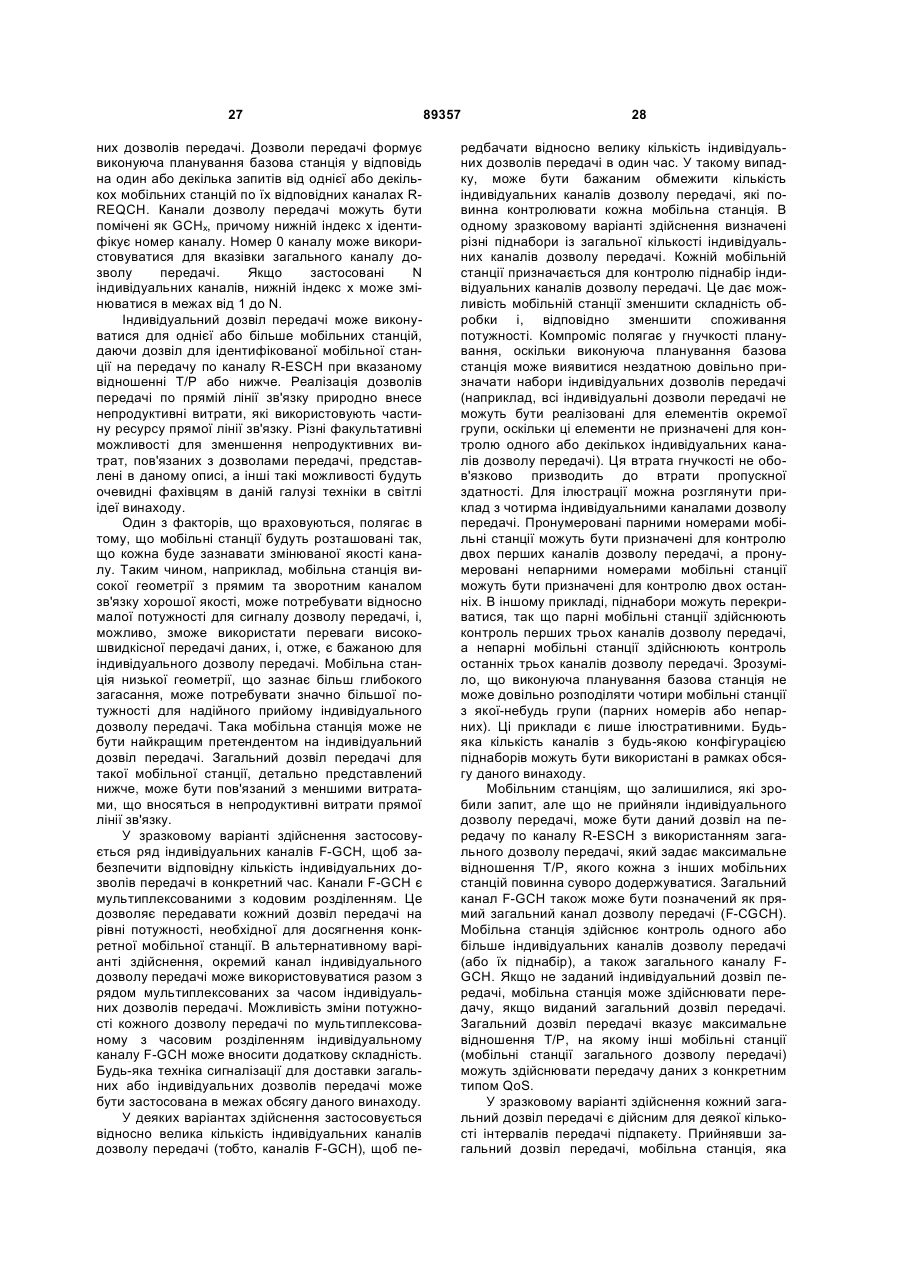

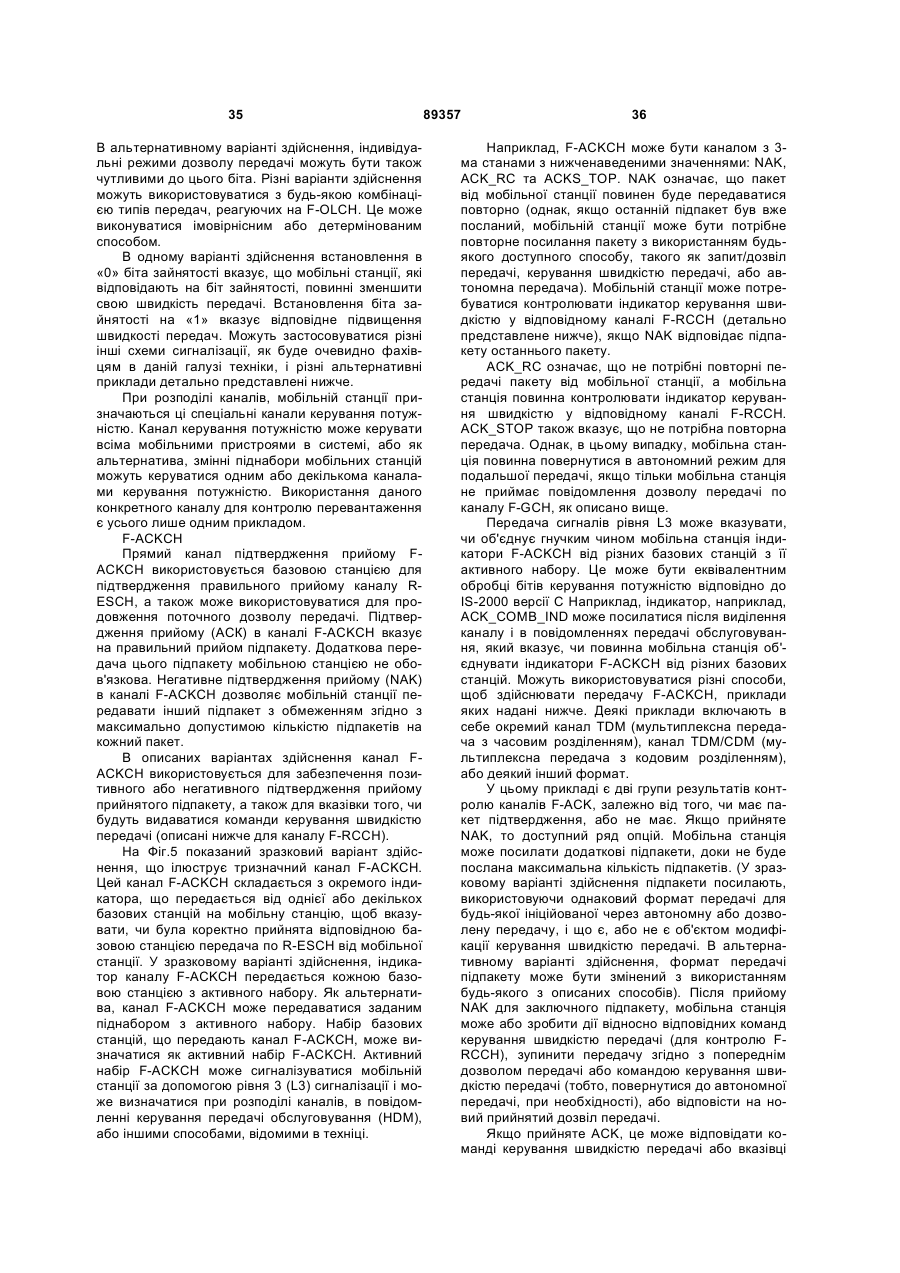

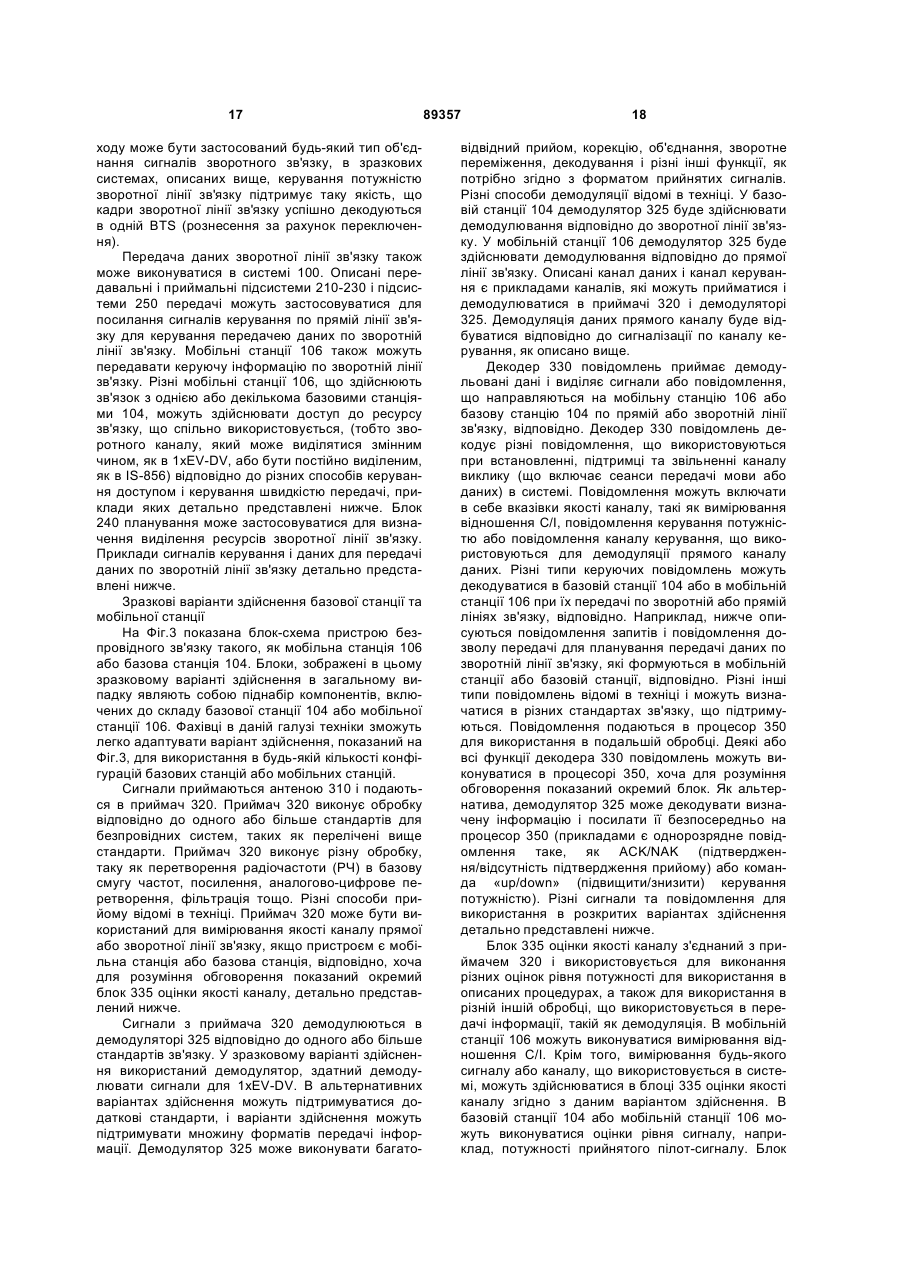

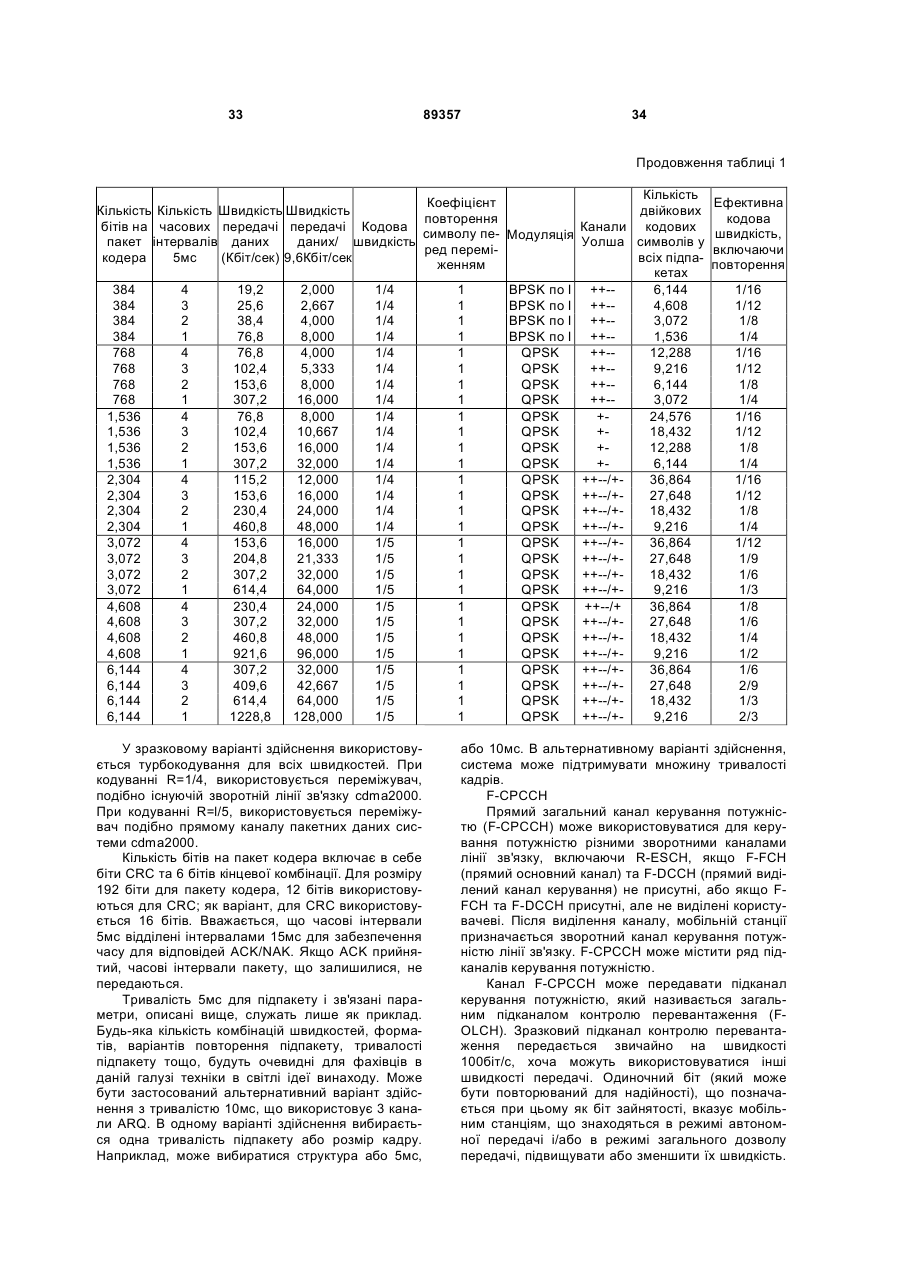

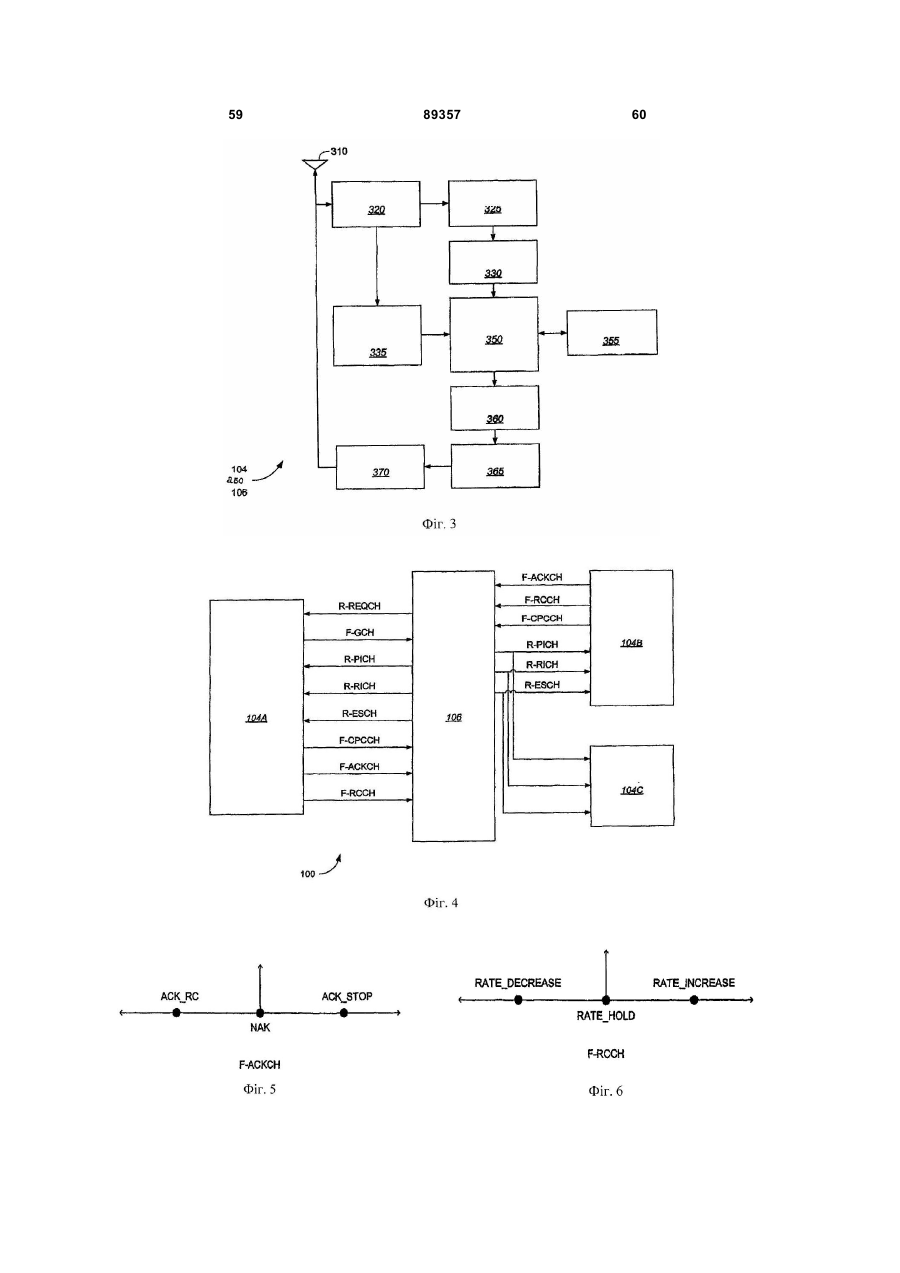

1. Пристрій зв'язку, який містить: формувач повідомлень для: формування першого повідомлення, яке містить індикатор підтвердження прийому та індикатор керування швидкістю передачі; і 2 (19) 1 3 10. Пристрій зв'язку, який містить: приймач для прийому першого сигналу і для умовного прийому другого сигналу відповідно до індикатора керування швидкістю передачі; і декодер повідомлень для декодування індикатора керування швидкістю передачі з прийнятого першого сигналу. 11. Пристрій за п. 10, в якому перший сигнал містить підтвердження прийому. 12. Пристрій за п. 10, в якому другий сигнал містить команду керування швидкістю передачі. 13. Пристрій за п. 12, в якому команда керування швидкістю передачі є однією з множини значень, при цьому одне або більше значень з множини значень вказують підвищення швидкості передачі. 14. Пристрій за п. 12, в якому команда керування швидкістю передачі є однією з множини значень, при цьому одне або більше значень з множини значень вказують зменшення швидкості передачі. 15. Пристрій за п. 12, в якому команда керування швидкістю передачі є однією з множини значень, при цьому одне або більше значень з множини значень вказують утримання швидкості передачі. 16. Пристрій за п. 10, який додатково містить передавач для передачі пакету. 17. Пристрій за п. 16, в якому передавач повторно передає пакет, якщо перший сигнал вказує, що переданий пакет не є підтвердженим. 18. Пристрій за п. 16, в якому другий сигнал містить команду керування швидкістю передачі, і передавач передає другий пакет на швидкості, визначеній відповідно до команди керування швидкістю передачі. 19. Базова станція, яка містить: формувач повідомлень для: формування першого повідомлення, яке містить індикатор підтвердження прийому та індикатор керування швидкістю передачі; і формування другого повідомлення, зумовленого індикатором керування швидкістю. 20. Віддалена станція, яка містить: приймач для прийому першого сигналу і для умовного прийому другого сигналу відповідно до індикатора керування швидкістю передачі; і декодер повідомлення для декодування індикатора керування швидкістю передачі з прийнятого першого сигналу. 21. Система безпровідного зв'язку, що включає в себе базову станцію, яка містить: формувач повідомлень для: формування першого повідомлення, яке містить індикатор підтвердження прийому і індикатор керування швидкістю передачі; і формування другого повідомлення, зумовленого індикатором керування швидкістю. 22. Система безпровідного зв'язку, що включає в себе віддалену станцію, яка містить: приймач для прийому першого сигналу і для умовного прийому другого сигналу відповідно до індикатора керування швидкістю передачі; і декодер повідомлень для декодування індикатора керування швидкістю передачі з прийнятого першого сигналу. 23. Спосіб керування швидкістю передачі, який полягає в тому, що: формують перший сигнал, 89357 4 який містить одне значення з першої множини значень, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і умовно формують другий сигнал, який містить одне значення з другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого сигналу вказує команду керування швидкістю передачі. 24. Спосіб керування швидкістю передачі, який полягає в тому, що: приймають пакет; декодують пакет; формують перший сигнал, який вказує, чи був прийнятий пакет декодований коректно, і який вказує, чи буде видана команда керування швидкістю передачі; і формують другий сигнал, який містить команду керування швидкістю передачі, якщо видана команда керування швидкістю передачі. 25. Спосіб за п. 24, в якому перший сигнал містить одне значення з першої множини значень, причому одне значення з першої множини значень вказує підтвердження коректного декодування і відсутність команди керування швидкістю передачі. 26. Спосіб за п. 25, в якому значення, яке вказує підтвердження коректного декодування і відсутність команди керування швидкістю передачі, скасовує попередній дозвіл передачі. 27. Спосіб за п. 24, в якому перший сигнал містить одне значення з першої множини значень, причому одне значення з першої множини значень вказує підтвердження коректного декодування і команду керування швидкістю передачі. 28. Спосіб за п. 24, в якому перший сигнал містить значення, яке вказує відсутність передачі, що відповідає негативному підтвердженню декодованого пакету, івідсутність команди керування швидкістю передачі. 29. Спосіб за п. 24, в якому команда керування швидкістю передачі є однією з другої множини значень, при цьому одне або більше значень другої множини значень вказують підвищення швидкості передачі. 30. Спосіб за п. 24, в якому команда керування швидкістю передачі є однією з другої множини значень, при цьому одне або більше значень другої множини значень вказують зменшення швидкості передачі. 31. Спосіб за п. 24, в якому команда керування швидкістю передачі є одним значенням з другої множини значень, при цьому одне значення з другої множини значень вказує утримання швидкості передачі. 32. Спосіб за п. 31, в якому другий сигнал містить значення, яке вказує відсутність передачі для утримання швидкості передачі. 33. Спосіб за п. 24, який додатково полягає в тому, що: приймають один або більше запитів передачі; приймають одну або більше автономних передач; і виділяють ресурс, що спільно використовується, у відповідь на один або більше запитів передачі і одну або більше автономних передач. 5 34. Спосіб за п. 24, який додатково полягає в тому, що формують дозвіл передачі у відповідь на прийнятий запит передачі. 35. Спосіб за п. 34, в якому другий сигнал не формують, якщо формується дозвіл передачі. 36. Спосіб за п. 24, який додатково полягає в тому, що: передають перший сигнал; і умовно передають другий сигнал, якщо видана команда керування швидкістю передачі. 37. Спосіб за п. 36, який додатково полягає в тому, що передають дозвіл передачі, якщо виданий дозвіл передачі. 38. Спосіб за п. 24, в якому прийнятий пакет є підпакетом. 39. Спосіб за п. 38, в якому декодування виконують у відповідь на заздалегідь прийняті відповідні підпакети, якщо вони є. 40. Спосіб керування швидкістю передачі, який полягає в тому, що: приймають перший сигнал, який містить одне із значень першої множини значень, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і умовно приймають другий сигнал, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого прийнятого сигналу вказує команду керування швидкістю передачі. 41. Спосіб керування швидкістю передачі, який полягає в тому, що: передають пакет; приймають перший сигнал, який вказує, чи був підтверджений переданий пакет і чи буде видана команда керування швидкістю передачі; і приймають другий сигнал, який містить команду керування швидкістю, якщо видана команда керування швидкістю передачі. 42. Спосіб за п. 41, в якому перший сигнал містить одне із значень першої множини значень, причому одне із значень першої множини значень вказує підтвердження коректного декодування і відсутність команди керування швидкістю передачі. 43. Спосіб за п. 42, в якому значення, яке вказує підтвердження коректного декодування і відсутність команди керування швидкістю передачі, скасовує попередній дозвіл передачі. 44. Спосіб за п. 41, в якому перший сигнал містить одне із значень першої множини значень, одне із значень першої множини значень вказує підтвердження коректного декодування і команду керування швидкістю передачі. 45. Спосіб за п. 41, в якому перший сигнал містить значення, яке вказує відсутність передачі, що відповідає негативному підтвердженню декодованого пакету, і відсутність команди керування швидкістю передачі. 46. Спосіб за п. 41, в якому команда керування швидкістю передачі є одним із значень другої множини значень, при цьому одне або більше значень другої множини значень вказують підвищення швидкості передачі. 89357 6 47. Спосіб за п. 41, в якому команда керування швидкістю передачі є однією з другої множини значень, при цьому одне або більше значень другої множини значень вказують зменшення швидкості передачі. 48. Спосіб за п. 41, в якому команда керування швидкістю передачі є однією з другої множини значень, при цьому одне значення з другої множини значень вказує утримання швидкості передачі. 49. Спосіб за п. 48, в якому другий сигнал містить значення, яке вказує відсутність передачі для утримання швидкості передачі. 50. Спосіб за п. 41, який додатково полягає в тому, що: повторно передають пакет, якщо перший прийнятий сигнал вказує, що переданий пакет не був підтверджений. 51. Спосіб за п. 41, який додатково полягає в тому, що: передають другий пакет, якщо перший прийнятий сигнал вказує, що переданий пакет був підтверджений. 52. Спосіб за п. 41, в якому другий пакет передають на швидкості передачі, визначеній відповідно до команди керування швидкістю передачі, якщо команда керування швидкістю передачі прийнята на другому сигналі. 53. Спосіб за п. 41, в якому переданий пакет є підпакетом. 54. Пристрій зв'язку, який містить: засіб для формування першого сигналу, який містить одне із значень першої множини, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і засіб для умовного формування другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого сигналу вказує команду керування швидкістю передачі. 55. Спосіб керування швидкістю передачі, який містить: засіб для прийому пакету; засіб для декодування пакету; засіб для формування першого сигналу, який вказує, чи був декодований коректно прийнятий пакет і який вказує, чи буде видана команда керування швидкістю передачі; і засіб для формування другого сигналу, який містить команду керування швидкістю, якщо видана команда керування швидкістю передачі. 56. Спосіб керування швидкістю передачі, який містить: засіб для прийому першого сигналу, який містить одне із значень першої множини, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і засіб для умовного прийому другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого 7 89357 8 прийнятого сигналу вказує команду керування швидкістю передачі. 57. Спосіб керування швидкістю передачі, який містить: засіб для передачі пакету; засіб для прийому першого сигналу, який вказує, чи був підтверджений переданий пакет і чи буде видана команда керування швидкістю передачі; і засіб для прийому другого сигналу, який містить команду керування швидкістю, якщо видана команда керування швидкістю передачі. 58. Система безпровідного зв'язку, яка містить: засіб для формування першого сигналу, який містить одне із значень першої множини, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і засіб для умовного формування другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого сигналу вказує команду керування швидкістю передачі. 59. Система безпровідного зв'язку, яка містить: засіб для прийому першого сигналу, який містить одне із значень першої множини значень, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і засіб для умовного прийому другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого прийнятого сигналу вказує команду керування швидкістю передачі. 60. Машиночитаний носій, який функціонує для виконання нижченаведених етапів: формування першого сигналу, який містить одне із значень першої множини значень, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю; і умовне формування другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого сигналу вказує команду керування швидкістю передачі. 61. Машиночитаний носій, який функціонує для виконання нижченаведених етапів: прийом пакету; декодування пакету; формування першого сигналу, який вказує, чи був декодований коректно прийнятий пакет, і який вказує, чи буде видана команда керування швидкістю передачі; і формування другого сигналу, який містить команду керування швидкістю передачі, якщо видана команда керування швидкістю передачі. 62. Машиночитаний носій, який функціонує для виконання нижченаведених етапів: прийом першого сигналу, який містить одне із значень першої множини, кожне значення зв'язане з підтвердженням прийому (АСК) або негативним підтвердженням прийому (NAK), і одне або більше значень, які вказують команду керування швидкістю передачі; і умовний прийом другого сигналу, який містить одне із значень другої множини значень, які відповідають відповідній множині команд керування швидкістю передачі, якщо значення першого прийнятого сигналу вказує команду керування швидкістю передачі. 63. Машиночитаний носій, який функціонує для виконання нижченаведених етапів: передача пакету; прийом першого сигналу, який вказує, чи був підтверджений переданий пакет і чи буде видана команда керування швидкістю передачі; і прийом другого сигналу, який містить команду керування швидкістю передачі, якщо видана команда керування швидкістю передачі. Даний винахід загалом відноситься до безпровідного зв'язку, і конкретніше до об'єднання каналів дозволу передачі, підтвердження прийому і керування швидкістю передачі. Системи безпровідного зв'язку широко застосовуються для забезпечення різних видів передачі інформації, такої як передача мови та даних. Типова безпровідна інформаційна система, або мережа, забезпечує доступ багатьох користувачів до одного або декількох ресурсів, що спільно використовуються. Система може використовувати ряд способів множинного доступу, таких як мультиплексування з частотним розділенням (МПЧР, FDM), мультиплексування з часовим розділенням (МПЧасР, TDM), мультиплексування з кодовим розділенням (МПКР, CDM) та інших. Зразкові безпровідні мережі включають в себе інформаційні системи стільникового зв'язку. Нижче наведені декілька таких прикладів: (1) «ТІА/ЕІА-95В Mobile Station-Base Station Compatibility Standard for Dual-Mode Wideband Spread Spectrum Cellular System» (стандарт IS-95) (Стандарт сумісності мобільної станції-базової станції для систем широкосмугового стільникового зв'язку з розширенням спектра підтримкою двох режимів), (2) запропонований консорціумом стандарт, який називається «3rd Generation Partnership Project» (3GPP) (Проект партнерства систем зв'язку 3-го покоління, ППСЗ3П) і представлений в наборі документів, які включають документи з порядковими номерами 3G TS 25.211, 3G TS 25.212, 3G TS 25.213, та 3G TS 25.214 (стандарт W-CDMA (широкосмугового МДКР)), (3) запропонований консорціумом стандарт, який називається «3rd Generation Partnership Project 2» (3GPP2) (Проект 2 партнерства систем зв'язку 3-го покоління, П2ПСЗ3П) і представлений 9 в «TR-45.5 Physical Layer Standard for cdma2000 Spread Spectrum Systems» (стандарт IS-2000), (4) система високошвидкісної передачі даних (ВПД, HDR), яка відповідає стандарту TIA/EIA/IS-856 (стандарт IS-856 Асоціація промисловості засобів зв'язку/Асоціація електронної промисловості), і (5) редакція С стандарту IS-2000, яка включає в склад документи C.S0001.C - C.S0006.C, і зв'язані документи (включаючи представлення наступної редакції D), які позначаються як пропозиція 1xEV-DV. В ілюстративній системі, Редакції D стандарту IS-2000 (який знаходиться в цей час в розробці), передача мобільними станціями по зворотній лінії зв'язку керується базовими станціями. Базова станція може приймати рішення про максимальну швидкість передачі або відношення сигналу трафіка до пілот-сигналу (TPR), при яких мобільній станції дозволяється здійснювати передачу. У цей час пропонуються два типи механізмів керування: на основі дозволу передачі і на основі керування швидкістю. У випадку керування на основі дозволу передачі, мобільна станція повертає зворотно на базову станцію інформацію, що відноситься до мобільної станції, про можливість передачі, розмір буфера даних та рівень якості (QoS) обслуговування, тощо. Базова станція здійснює контроль зворотного зв'язку від множини мобільних станцій і вирішує, яким станціям допускається здійснювати передачу, і визначає відповідну максимальну швидкість передачі, допустиму для кожної. Ці рішення доставляються на мобільні станції за допомогою повідомлень дозволу передачі. У випадку керування на основі керування швидкістю передачі, базова станція коректує швидкість передачі мобільної станції на обмежений діапазон (тобто, один рівень зміни вверх, без зміни, або один рівень зміни вниз). Команду коректування передають на мобільні станції, використовуючи простий двійковий біт (розряд) керування швидкістю або багатозначний індикатор. За умов заповненого буфера, коли активні мобільні станції мають великі обсяги даних, способи на основі дозволів передачі, і способи на основі керування швидкістю передачі мають приблизно однакову ефективність. Без урахування питань службових витрат, спосіб, оснований на дозволі передачі, може краще керувати мобільною станцією в ситуаціях з моделями трафіка реального часу. Без урахування питань службових витрат, спосіб, оснований на дозволі передачі, може краще керувати потоками з різними QoS. Можуть бути виділені два види керування швидкістю передачі, що включають в себе підхід спеціалізованого керування швидкістю передачі, який задає кожній мобільній станції окремий біт, і загального керування швидкістю передачі, використовуючий окремий біт на сектор. Різні гібридні схеми цих двох підходів можуть привласнювати множині мобільних станцій біт керування швидкістю передачі. Підхід загального керування швидкістю передачі може потребувати менших службових витрат. Однак, він може надати менший ступінь керування мобільними станціями в порівнянні зі схемою більш спеціалізованого керування. По мірі того, як 89357 10 кількість мобільних пристроїв, що здійснюють передачу в кожний даний момент часу, зменшується, спосіб загального керування швидкістю передачі та спосіб спеціалізованого керування швидкістю передачі наближаються один до одного. Способи, основані на дозволі передачі, можуть швидко змінювати швидкість передачі мобільної станції. Однак, спосіб цілком на основі дозволу передачі може зазнавати високих витрат, якщо мають місце безперервні зміни швидкості передачі. Точно так само спосіб виключно на основі керування швидкістю передачі може зазнавати повільних лінійних наростань і однакових або більш високих витрат протягом часів лінійного наростання. Ніякий підхід не забезпечує знижені непродуктивні витрати і значні або швидкі коректування швидкості передачі. Отже, в техніці є потреба в керуванні із зниженими службовими витратами, з можливістю настроювати швидкості передачі, як необхідно. Варіанти здійснення, розкриті в даному документі, направлені на існуючу в галузі техніки потребу в керуванні при знижених службових витратах і з можливістю настройки швидкості передачі, як необхідно. В одному аспекті, перший сигнал вказує підтвердження прийому декодованого підпакету і чи сформована команда керування швидкістю передачі, а другий сигнал умовно вказує команду керування швидкістю передачі, якщо така сформована. В іншому аспекті дозвіл передачі може бути сформований одночасно з підтвердженням прийому. У наступному аспекті мобільна станція контролює перший сигнал, умовно контролює другий сигнал, як вказано за допомогою першого сигналу, і може контролювати третій сигнал, що містить дозвіл передачі. В іншому аспекті одна або більше базових станцій передають один або більше різних сигналів. Різні інші аспекти також представлені. Ці аспекти забезпечують перевагу забезпечення гнучкості керування, основаного на дозволі передачі, при меншому обсязі службових витрат, якщо використовуються команди керування швидкістю передачі, таким чином, підвищуючи можливості використання системи, пропускну здатність та продуктивність. Фіг.1 - загальна блок-схема системи безпровідного зв'язку, здатної підтримувати множину користувачів; Фіг.2 - зображення зразкової мобільної станції та базової станції, включених в конфігурацію системи, пристосованої для передачі даних; Фіг.3 - блок-схема пристрою безпровідного зв'язку, такого як мобільна станція або базова станція; Фіг.4 - зображення зразкового варіанту здійснення передачі сигналів даних та керування для зворотної лінії зв'язку; Фіг.5 - зразковий канал підтвердження; Фіг.6 - зразковий канал керування швидкістю передачі; Фіг.7 - зразковий спосіб, що застосовується в базовій станції для виділення ресурсних можливостей у відповідь на запити і передачі від однієї або декількох мобільних станцій; 11 Фіг.8 - зразковий спосіб формування дозволів передачі, підтверджень прийому і команд керування швидкістю передачі; Фіг.9 - зразковий спосіб для мобільної станції, щоб контролювати та відповідати на дозволи передачі, підтвердження прийому та команди керування швидкістю передачі; Фіг.10 - часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі; Фіг.11 - часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі, разом з новим дозволом передачі; і Фіг.12 - часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі, без дозволу передачі. Зразкові варіанти здійснення, детально представлені нижче, передбачають виділення ресурсу, що спільно використовується, наприклад, що спільно використовується однією або декількома мобільними станціями в системі зв'язку, за допомогою переважно керування або настройки однієї або декількох швидкостей передачі даних в зв'язку з різними повідомленнями підтвердження прийому, що передаються в системі. У даному документі розкриті способи об'єднання використання каналів дозволу передачі, каналів підтвердження та каналів керування швидкістю передачі для забезпечення комбінації планування, основаного на дозволі передачі, і планування з керуванням за швидкістю, і корисні результати, що одержуються. Різні варіанти здійснення забезпечують досягнення однієї або більше з наступних переваг: швидке підвищення швидкості передачі мобільної станції, швидке зупинення передачі мобільної станції, настройки швидкості передачі мобільної станції з низькими непродуктивними витратами, підтвердження передачі мобільної станції з низькими непродуктивними витратами, низькі непродуктивні витрати в цілому, і керування якістю (QoS) обслуговування для потоків від однієї або більше мобільних станцій. Різні інші переваги детально представлені нижче. Один або більше описаних зразкових варіантів здійснення сформульовані в контексті системи цифрового безпровідного зв'язку. Хоча використання в даному контексті є переважним, інші варіанти здійснення винаходу можуть бути реалізовані у відмінних середовищах або конфігураціях. В цілому, різні системи, що описуються, можуть бути сформовані з використанням програмно керованих процесорів, інтегральних схем або дискретної логіки. Дані, інструкції, команди, інформація, сигнали, символи та мікросхеми, на які можуть робитися посилання по всьому опису заявки, переважно представляються за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або їх комбінацією. Крім того, блоки, показані на кожній блоксхемі, можуть представляти апаратні засоби або етапи способу. Конкретніше, різні варіанти здійснення винаходу можуть бути реалізовані в системі безпровід 89357 12 ного зв'язку, яка діє відповідно до стандарту зв'язку, описаного та розкритого в різних стандартах, опублікованих Асоціацією (ТІА) промисловості засобів зв'язку та іншими організаціями зі стандартизації. Такі стандарти включають стандарт ТІА/ЕІА-95, стандарт TIA/EIA-IS-2000, стандарт ІМТ-2000, стандарт UMTS (універсальна система мобільного зв'язку, УСМЗ) та WCDMA (широкосмуговий множинний доступ з кодовим розділенням каналів), стандарт GSM (глобальна система мобільного зв'язку), які повністю включені в даний документ шляхом посилання. Примірник стандартів може бути одержаний шляхом письмового звернення у відділ ТІА зі стандартів та технологій, за адресою: 2500 Wilson Boulevard, Arlington, VA 22201, United States of America. Стандарт, що звичайно ідентифікується як стандарт UMTS, включений в документ шляхом посилання, може бути одержаний через контакти з офісом підтримки проекту 3GPP за адресою: 650 Route des LuciolesSophia Antipolis, Valbonne-France (Франція). На Фіг.1 показана схема системи 100 безпровідного зв'язку, яка може бути призначена для підтримки одного або більше стандартів і/або проектів CDMA (наприклад, стандарт W-CDMA, стандарт IS-95, стандарт cdma2000, технічний опис HDR, система 1xEV-DV). В альтернативному варіанті здійснення система 100 може додатково підтримувати будь-який стандарт безпровідного зв'язку або проект, відмінний від системи CDMA. У зразковому варіанті здійснення система 100 є системою 1xEV-DV. Для простоти система 100 показана як така, що включає в себе три базові станції 104 у взаємодії з двома мобільними станціями 106. Базову станцію та її зону обслуговування звичайно в сукупності позначають «стільникова комірка». У системах IS-95, cdma2000, або 1xEV-DV, наприклад, стільникова комірка може включати в себе один або декілька секторів. У технічному описі W-CDMA кожний сектор базової станції та зона обслуговування сектора позначають як стільникова комірка. У даному документі термін «базова станція» може використовуватися взаємозамінно з термінами «точка доступу» або «вузол В». Термін «мобільна станція» може використовуватися взаємозамінно з термінами «обладнання користувача» (OK, UE), «абонентський модуль», «абонентська станція», «термінал доступу», «віддалений термінал» або інші відповідні терміни, відомі в галузі техніки. Термін «мобільна станція» охоплює прикладення стаціонарного безпровідного зв'язку. Залежно від реалізованої системи CDMA, кожна мобільна станція 106 може взаємодіяти з однією (або можливо з декількома) базовими станціями 104 по прямій лінії зв'язку в будь-який заданий момент, і може взаємодіяти з однією або декількома базовими станціями по зворотній лінії зв'язку залежно від того, чи знаходиться мобільна станція в режимі гнучкої передачі обслуговування. Пряма лінії зв'язку (тобто, низхідна лінія зв'язку) відноситься до передачі від базової станції на мобільну станцію, і зворотна лінія зв'язку (тобто, висхідна лінія зв'язку) відноситься до передачі від мобільної станції на базову станцію. 13 Тоді як різні варіанти здійснення, описані в документі, направлені на забезпечення сигналів зворотної лінії зв'язку або прямої лінії зв'язку для підтримки передачі по зворотній лінії зв'язку, і деякі можуть добре підходити для характеру передачі по зворотній лінії зв'язку, фахівцям в даній галузі техніки повинне бути зрозуміло, що мобільні станції, а також базові станції можуть бути виконані з можливістю передачі даних, як описано в даному документі, і аспекти даного винаходу також застосовні і в цих ситуаціях. Слово «зразковий» використовується при цьому в значенні такий, що «використовується як приклад, примірник, або ілюстрація». Будь-який варіант здійснення, що описується як «зразковий», не треба обов'язково розглядати як найкращій або переважний над іншими варіантами здійснення. Передача даних по прямій лінії зв'язку системи 1хЕУ-РУ Система 100, така як, описана в пропозиції 1xEV-DV, звичайно містить канали прямої лінії зв'язку, які відповідають чотирьом групам: службові канали, канали IS-95 та IS-2000, що динамічно змінюються, прямий канал передачі пакетних даних (F-PDCH), і деякі резервні канали. Розподіли службових каналів змінюються повільно; наприклад, вони можуть не змінюватися протягом місяців. їх звичайно змінюють, коли є зміни основної конфігурації мережі. Канали IS-95 та IS-2000, що динамічно змінюються, виділяють за принципом «на кожний виклик» або використовуються для послуг пакетної передачі і мовних згідно з IS-95, або IS-2000, версій 0-В. Звичайно доступну потужність базової станції, що залишається після розподілу службових каналів та каналів, що динамічно змінюються, виділяють каналу F-PDCH для інших послуг даних. Канал F-PDCH, подібно каналу трафіка в стандарті IS-856, використовується для посилання даних на найвищій прийнятній швидкості передачі даних одному або двом користувачам в кожній комірці одноразово. У стандарті IS-856, повна потужність базової станції і повний простір функцій Уолша є доступними при передачі даних на мобільну станцію. Однак, в системі 1xEV-DV, деяка потужність базової станції і деякі з функцій Уолша виділяють службовим каналам і наявним послугам IS-95 та cdma2000. Швидкість передачі даних, яка може підтримуватися, залежить передусім від доступних потужності і кодів Уолша після того, як були розподілені потужності і коди Уолша для каналів службових сигналів IS-95, і IS-2000. Дані, що передаються по каналу F-PDCH, піддають розширенню по спектру з використанням одного або декількох кодів Уолша. У системі 1xEV-DV базова станція звичайно здійснює передачу по каналу F-PDCH на одну мобільну станцію одноразово, хоча багато користувачів в стільниковій комірці можуть використовувати послуги пакетної передачі. (Також можливо здійснювати передачу двом користувачам за допомогою планування передач для цих двох користувачів і виділення потужності та каналів Уолша кожному користувачеві належним чином). Мобільні 89357 14 станції для передачі по прямій лінії зв'язку вибирають на основі деякого алгоритму планування. У системі, подібній IS-856 або 1xEV-DV, планування основане частково на інформації зворотного зв'язку про якість каналу від мобільних станцій, що обслуговуються. Наприклад, в IS-856 мобільні станції оцінюють якість прямої лінії зв'язку та обчислюють швидкість передачі, очікувану для підтримки в поточних умовах. Дані про бажану швидкість передачі від кожної мобільної станції передаються на базову станцію. Алгоритм планування може, наприклад, вибрати для передачі мобільну станцію, яка підтримує відносно більш високу швидкість передачі, щоб підвищити ефективність використання каналу зв'язку, що спільно використовується. Як інший приклад, в системі 1xEV-DV кожна мобільна станція передає по зворотному каналу індикації якості каналу (R-CQICH) оцінку відношення потужності несучої до рівня перешкоди (С/І) як оцінку якості каналу. Алгоритм планування використовується, щоб відповідно до якості каналу визначити мобільну станцію, вибирану для передачі, а також відповідну швидкість передачі та формат передачі. Як описано вище, система 100 безпровідного зв'язку може підтримувати множину користувачів, які одночасно спільно використовують ресурс зв'язку, наприклад, систему IS-95, може виділяти повний ресурс зв'язків одному користувачеві одноразово, наприклад, систему IS-856, або може пропорційно розподіляти ресурс зв'язку для забезпечення обох типів доступу. Система 1xEV-DV є прикладом системи, яка розділяє ресурс зв'язку між обома типами доступу, і динамічно виділяє пропорційний розподіл відповідно до вимоги користувача. Зразковий варіант здійснення прямої лінії зв'язку описаний вище. Різні зразкові варіанти здійснення зворотної лінії зв'язку детально представлені нижче. На Фіг.2 зображений приклад мобільної станції 106 та базової станції 104, які сконфігуровані в систему 100, пристосовану для передачі даних. Базова станція 104 та мобільна станція 106 показані такими, що здійснюють зв'язок по прямій та зворотній лінії зв'язку. Мобільна станція 106 приймає сигнали прямої лінії зв'язку в приймальній підсистемі 220. Базова станція 104, що здійснює зв'язок по прямих каналах даних і керування, детально представлених нижче, може визначається як обслуговуюча станція для мобільної станції 106. Приклад приймальної підсистеми детально представлений нижче з посиланням на Фіг.3. Оцінка (С/І) відношення потужності несучої до рівня перешкоди для сигналу прямої лінії зв'язку, прийнятого від обслуговуючої базової станції, виконується в мобільній станції 106. Вимірювання С/І є прикладом метрики якості каналу, яка використовується як оцінка каналу, і альтернативна метрика якості каналу може бути застосована в альтернативних варіантах здійснення. Результат вимірювання С/І доставляється в підсистему 210 передачі в базовій станції 104, приклад якої детально представлений нижче з посиланням на Фіг.3. Підсистема 210 передачі доставляє оцінку С/І по зворотній лінії зв'язку на обслуговуючу базову 15 станцію. У ситуації гнучкої передачі обслуговування, відомої в галузі техніки, сигнали зворотної лінії зв'язку, що передаються від мобільної станції, можуть бути прийняті однією або декількома базовими станціями, відмінними від обслуговуючої базової станції, що визначаються як не-обслуговуючі базові станції. У базовій станції 104 приймальна підсистема 230 приймає від мобільної станції 106 інформацію С/І. У базовій станції 104 використовується блок 240 планування для визначення того, коли і як дані повинні передаватися на одну або декілька мобільних станцій в межах зони обслуговування обслуговуючої стільникової комірки. Будь-який тип алгоритму планування може бути використаний в рамках даного винаходу. Один приклад розкритий в патентній заявці США №08/798951 на «Спосіб та пристрій для планування швидкості передачі прямої лінії зв'язку» від 11 лютого 1997p., право на яку передане правонаступнику даного винаходу. У прикладі варіанту здійснення 1xEV-DV, мобільна станція вибирається для передачі по прямій лінії зв'язку, якщо результат вимірювання С/І, прийнятий від цієї мобільної станції, вказує, що дані можуть бути передані на конкретній швидкості передачі. Переважно, в значенні пропускної здатності системи, вибирати цільову мобільну станцію так, щоб ресурс зв'язку, що спільно використовується, завжди використовувався на його максимальній швидкості передачі, що підтримується. Таким чином, типовою вибраною цільовою мобільною станцією може бути та, яка має найбільше передане відношення С/І. Інші фактори також можуть бути включені в прийняття рішення планування. Наприклад, гарантії мінімального рівня якості обслуговування могли бути здійснені для різних користувачів. Можливо, що для передачі вибирається мобільна станція з відносно більш низьким переданим С/І, щоб підтримувати мінімальну швидкість передачі даних цьому користувачеві. Можливо, що для передачі вибирають мобільну станцію не з найбільшим переданим відношенням С/І, щоб підтримувати деякий критерій справедливості між всіма користувачами. У прикладі системи 1xEV-DV блок 240 планування визначає, на яку мобільну станцію здійснювати передачу, а також швидкість передачі даних, формат модуляції і рівень потужності для цієї передачі. В альтернативному варіанті здійснення, такому як система IS-856, наприклад, рішення по швидкості передачі/формату модуляції, що підтримується, може бути прийняте на мобільній станції на основі якості каналу, яка виміряна на мобільній станції, і на обслуговуючу базову станцію може бути переданий формат передачі замість вимірювання відношення С/І. Фахівцям в даній галузі техніки будуть очевидні численні комбінації швидкостей передачі, форматів модуляції, рівнів потужності, тощо, що підтримуються, які можуть бути використані в рамках даного винаходу. Крім того, хоча в різних варіантах здійснення, описаних в документі, задачі планування виконуються в базовій станції, в альтернативних варіантах здійснення деякі або всі процеси планування можуть мати місце в мобільній станції. 89357 16 Блок 240 планування приписує підсистемі 250 передачі здійснювати передачу на вибрану мобільну станцію по прямій лінії зв'язку з використанням вибраної швидкості, формату модуляції, рівня потужності тощо. У зразковому варіанті здійснення повідомлення по каналу керування, або F-PDCCH (прямий канал керування пакетними даними), передають разом з даними по каналу даних, або F-PDCH (прямий канал передачі пакетних даних). Канал керування може використовуватися, щоб ідентифікувати мобільну станцію-одержувач, що приймає дані по каналу F-PDCH, а також для ідентифікації інших параметрів зв'язку, корисних протягом сеансу зв'язку. Мобільна станція повинна приймати дані з каналу F-PDCH і демодулювати їх, якщо канал F-PDCCH вказує, що мобільна станція є цільовою для передачі. Мобільна станція після прийому таких даних відповідає по зворотній лінії зв'язку повідомленням, яке вказує на успішну або безуспішну передачу. Способи повторної передачі, відомі в галузі техніки, є звичайно такими, що застосовуються в системах передачі даних. Мобільна станція може здійснювати зв'язок більш ніж з однією базовою станцією, що визначається, як стан, відомий як гнучка передача обслуговування. Гнучка передача обслуговування може включати в себе множину секторів з однієї базової станції (або однієї базової прийомо-передавальної підсистеми (BTS)), що відомо як більш гнучка передача обслуговування, а також сектори з множини BTS. Сектори базової станції під час гнучкої передачі обслуговування звичайно збережені в активному наборі, що використовується мобільною станцією. У системі з ресурсами зв'язку, що одночасно спільно використовуються, такій як IS-95, IS2000, або відповідна частина системи 1xEV-DV, мобільна станція може об'єднувати сигнали прямої лінії зв'язку, передані з усіх секторів, що знаходяться в активному наборі. У системі передачі тільки даних такій, як IS-856, або відповідна частина системи 1xEV-DV, мобільна станція приймає сигнал прямої лінії зв'язку від однієї базової станції з активного набору, тобто обслуговуючої базової станції (визначеної відповідно до алгоритму вибору мобільної станції, такого як описаний в стандарті C.S0002.C). Інші сигнали прямої лінії зв'язку, приклади яких детально представлені нижче, також можуть прийматися від не-обслуговуючих базових станцій. Сигнали зворотної лінії зв'язку від мобільної станції можуть прийматися на багатьох базових станціях, і якість зворотної лінії зв'язку звичайно підтримується для базових станцій з активного набору. Можна об'єднувати сигнали зворотної лінії зв'язку, прийняті множиною базових станцій. В цілому, гнучке об'єднання сигналів зворотної лінії зв'язку від розташованих різним чином базових станцій потребує значної ширини смуги мережі зв'язку з дуже малою затримкою, так що перелічені вище системи виконують цю вимогу. У випадку більш гнучкої передачі обслуговування сигнали зворотної лінії зв'язку, прийняті множиною секторів окремої BTS, можуть бути об'єднані без сигналізації по мережі. Тоді як в межах обсягу даного вина 17 ходу може бути застосований будь-який тип об'єднання сигналів зворотного зв'язку, в зразкових системах, описаних вище, керування потужністю зворотної лінії зв'язку підтримує таку якість, що кадри зворотної лінії зв'язку успішно декодуються в одній BTS (рознесення за рахунок переключення). Передача даних зворотної лінії зв'язку також може виконуватися в системі 100. Описані передавальні і приймальні підсистеми 210-230 і підсистеми 250 передачі можуть застосовуватися для посилання сигналів керування по прямій лінії зв'язку для керування передачею даних по зворотній лінії зв'язку. Мобільні станції 106 також можуть передавати керуючу інформацію по зворотній лінії зв'язку. Різні мобільні станції 106, що здійснюють зв'язок з однією або декількома базовими станціями 104, можуть здійснювати доступ до ресурсу зв'язку, що спільно використовується, (тобто зворотного каналу, який може виділятися змінним чином, як в 1xEV-DV, або бути постійно виділеним, як в IS-856) відповідно до різних способів керування доступом і керування швидкістю передачі, приклади яких детально представлені нижче. Блок 240 планування може застосовуватися для визначення виділення ресурсів зворотної лінії зв'язку. Приклади сигналів керування і даних для передачі даних по зворотній лінії зв'язку детально представлені нижче. Зразкові варіанти здійснення базової станції та мобільної станції На Фіг.3 показана блок-схема пристрою безпровідного зв'язку такого, як мобільна станція 106 або базова станція 104. Блоки, зображені в цьому зразковому варіанті здійснення в загальному випадку являють собою піднабір компонентів, включених до складу базової станції 104 або мобільної станції 106. Фахівці в даній галузі техніки зможуть легко адаптувати варіант здійснення, показаний на Фіг.3, для використання в будь-якій кількості конфігурацій базових станцій або мобільних станцій. Сигнали приймаються антеною 310 і подаються в приймач 320. Приймач 320 виконує обробку відповідно до одного або більше стандартів для безпровідних систем, таких як перелічені вище стандарти. Приймач 320 виконує різну обробку, таку як перетворення радіочастоти (РЧ) в базову смугу частот, посилення, аналогово-цифрове перетворення, фільтрація тощо. Різні способи прийому відомі в техніці. Приймач 320 може бути використаний для вимірювання якості каналу прямої або зворотної лінії зв'язку, якщо пристроєм є мобільна станція або базова станція, відповідно, хоча для розуміння обговорення показаний окремий блок 335 оцінки якості каналу, детально представлений нижче. Сигнали з приймача 320 демодулюються в демодуляторі 325 відповідно до одного або більше стандартів зв'язку. У зразковому варіанті здійснення використаний демодулятор, здатний демодулювати сигнали для 1xEV-DV. В альтернативних варіантах здійснення можуть підтримуватися додаткові стандарти, і варіанти здійснення можуть підтримувати множину форматів передачі інформації. Демодулятор 325 може виконувати багато 89357 18 відвідний прийом, корекцію, об'єднання, зворотне переміження, декодування і різні інші функції, як потрібно згідно з форматом прийнятих сигналів. Різні способи демодуляції відомі в техніці. У базовій станції 104 демодулятор 325 буде здійснювати демодулювання відповідно до зворотної лінії зв'язку. У мобільній станції 106 демодулятор 325 буде здійснювати демодулювання відповідно до прямої лінії зв'язку. Описані канал даних і канал керування є прикладами каналів, які можуть прийматися і демодулюватися в приймачі 320 і демодуляторі 325. Демодуляція даних прямого каналу буде відбуватися відповідно до сигналізації по каналу керування, як описано вище. Декодер 330 повідомлень приймає демодульовані дані і виділяє сигнали або повідомлення, що направляються на мобільну станцію 106 або базову станцію 104 по прямій або зворотній лінії зв'язку, відповідно. Декодер 330 повідомлень декодує різні повідомлення, що використовуються при встановленні, підтримці та звільненні каналу виклику (що включає сеанси передачі мови або даних) в системі. Повідомлення можуть включати в себе вказівки якості каналу, такі як вимірювання відношення С/І, повідомлення керування потужністю або повідомлення каналу керування, що використовуються для демодуляції прямого каналу даних. Різні типи керуючих повідомлень можуть декодуватися в базовій станції 104 або в мобільній станції 106 при їх передачі по зворотній або прямій лініях зв'язку, відповідно. Наприклад, нижче описуються повідомлення запитів і повідомлення дозволу передачі для планування передачі даних по зворотній лінії зв'язку, які формуються в мобільній станції або базовій станції, відповідно. Різні інші типи повідомлень відомі в техніці і можуть визначатися в різних стандартах зв'язку, що підтримуються. Повідомлення подаються в процесор 350 для використання в подальшій обробці. Деякі або всі функції декодера 330 повідомлень можуть виконуватися в процесорі 350, хоча для розуміння обговорення показаний окремий блок. Як альтернатива, демодулятор 325 може декодувати визначену інформацію і посилати її безпосередньо на процесор 350 (прикладами є однорозрядне повідомлення таке, як ACK/NAK (підтвердження/відсутність підтвердження прийому) або команда «up/down» (підвищити/знизити) керування потужністю). Різні сигнали та повідомлення для використання в розкритих варіантах здійснення детально представлені нижче. Блок 335 оцінки якості каналу з'єднаний з приймачем 320 і використовується для виконання різних оцінок рівня потужності для використання в описаних процедурах, а також для використання в різній іншій обробці, що використовується в передачі інформації, такій як демодуляція. В мобільній станції 106 можуть виконуватися вимірювання відношення С/І. Крім того, вимірювання будь-якого сигналу або каналу, що використовується в системі, можуть здійснюватися в блоці 335 оцінки якості каналу згідно з даним варіантом здійснення. В базовій станції 104 або мобільній станції 106 можуть виконуватися оцінки рівня сигналу, наприклад, потужності прийнятого пілот-сигналу. Блок 19 335 оцінки якості каналу показаний у вигляді окремого блоку тільки для розуміння обговорення. Звичайно такий блок включається до складу іншого блоку, такого як приймач 320 або демодулятор 325. Можуть виконуватися різні види оцінок рівня сигналу, залежно від того, який сигнал, або який тип системи оцінюється. У загальному випадку, будь-який тип блоку оцінки метрики якості каналу може використовуватися замість блоку 335 оцінки якості каналу в межах обсягу даного винаходу. В базовій станції 104 оцінки якості каналу подаються в процесор 350 для використання в плануванні або визначенні якості зворотної лінії зв'язку, як описано нижче. Оцінки якості каналу можуть використовуватися для визначення того, які команди керування потужністю - «підвищення» або «зниження» - потрібні для доведення потужності прямої або зворотної лінії зв'язку до необхідного встановленого значення. Необхідне встановлене значення може визначатися за допомогою механізму керування потужністю у зовнішньому контурі. Сигнали передаються через антену 310. Сигнали, що передаються, відформатовані в передавачі 370 згідно з одним або більше стандартами систем безпровідного зв'язку, такими як перелічені вище. Прикладами компонентів, які можуть бути включені в передавач 370, є підсилювачі, фільтри, цифроаналогові перетворювачі (ЦАП), перетворювачі радіочастоти (РЧ) тощо. Дані для передачі подаються на передавач 370 модулятором 365. Канали даних та керування можуть форматуватися для передачі відповідно до ряду форматів. Дані для передачі по прямому каналу передачі даних можуть форматуватися в модуляторі 365 відповідно зі швидкістю передачі і форматом модуляції, вказаним алгоритмом планування відповідно до відношення С/І або іншого вимірювання якості каналу. Блок планування, такий як блок 240 планування, описаний вище, може постійно знаходитися в процесорі 350. Подібним чином передавачу 370 може приписуватися здійснення передачі на рівні потужності відповідно до алгоритму планування. Приклади компонентів, які можуть бути включені до складу модулятора 365, включають в себе кодери, блоки переміження, розширення і модулятори різних видів. Структура зворотної лінії зв'язку, включаючи зразкові формати модуляції і керування доступом, підходяща для застосування на системі 1xEV-DV, також описана нижче. Блок 360 формування повідомлень може використовуватися для підготовки повідомлень різних типів, як описано в даному документі. Наприклад, повідомлення С/І можуть формуватися в мобільній станції для передачі по зворотній лінії зв'язку. Різні типи керуючих повідомлень можуть формуватися в базовій станції 104 або в мобільній станції 106 для передачі по прямій лінії зв'язку або зворотній лінії зв'язку, відповідно. Наприклад, нижче описані повідомлення запиту і повідомлення дозволу передачі для планування передачі даних по зворотній лінії зв'язку для формування в мобільній станції або базовій станції, відповідно. Дані, прийняті та демодульовані в демодуляторі 325, можуть подаватися в процесор 350 для використання в передачах мови або даних, а та 89357 20 кож в різні інші компоненти. Подібним чином дані для передачі можуть прямувати від процесора 350 на модулятор 365 і передавач 370. Наприклад, різні прикладення даних можуть бути присутніми на процесорі 350 або на іншому процесорі, включеному до складу пристрою 104 або 106 безпровідного зв'язку (не показано). Базова станція 104 може бути з'єднана, через інше, не показане обладнання, з однією або декількома зовнішніми мережами, такими як Internet (не показано). Мобільна станція 106 може включати в себе з'єднання із зовнішнім пристроєм, таким як портативна ЕОМ (не показано). Процесор 350 може бути універсальним мікропроцесором, цифровим процесором сигналів (DSP) або спеціалізованим процесором. Процесор 350 може виконувати деякі або всі функції приймача 320, демодулятора 325, декодера 330 повідомлень, блоку 335 оцінки якості каналу, блоку 360 формування повідомлень, модулятора 365, або передавача 370, а також будь-яку іншу обробку, яку вимагає пристрій безпровідного зв'язку. Процесор 350 може бути з'єднаний зі спеціалізованими апаратними засобами, щоб сприяти виконанню цих задач (детально не показано). Прикладення даних або мови можуть бути зовнішніми, такими як з'єднана зовнішнім чином портативна ЕОМ або з'єднання з мережею, можуть виконуватися на додатковому процесорі в пристрої 104 або 106 безпровідного зв'язку (не показано), або можуть виконуватися безпосередньо на процесорі 350. Процесор 350 з'єднаний із запам'ятовуючим пристроєм 355, який може використовуватися для зберігання даних, а також команд для виконання різних процедур і способів, описаних в даному документі. Фахівцям в даній галузі техніки повинне бути зрозуміло, що запам'ятовуючий пристрій 355 може складатися з одного або більше компонентів запам'ятовуючих пристроїв різних типів, які можуть вбудовуватися повністю або частково в процесор 350. Типова система передачі даних може включати в себе один або більше каналів різних типів. Конкретніше, звичайно застосовуються один або більше каналів даних. Також звичайно, застосовуються один або більше каналів керування, хоча внутрішньосмугова керуюча сигналізація може бути включена в канал даних. Наприклад, в системі 1xEV-DV прямий канал керування передачею пакетних даних (F-PDCCH) і прямий канал передачі пакетних даних (F-PDCH) визначені для передачі по прямій лінії зв'язку керуючих сигналів і даних, відповідно. Різні зразкові канали для передачі даних по зворотній лінії зв'язку детально представлені нижче. Структура зворотної лінії зв'язку 1хЕУ-DV У цьому розділі описані різні фактори, що розглядаються при проектуванні варіанту здійснення зворотної лінії зв'язку для системи безпровідного зв'язку. У багатьох варіантах здійснення, детально представлених в нижченаведених розділах, використовуються сигнали, параметри та процедури, співвіднесені зі стандартом 1xEV-DV. Цей стандарт, що описується тільки з ілюстративними цілями, як кожний з аспектів, що описуються при 21 цьому, та їх комбінації можуть бути застосовані до будь-якої кількості систем зв'язку в межах обсягу даного винаходу. Цей розділ використовується як частковий короткий виклад різних аспектів винаходу, хоча він не є вичерпним. Зразкові варіанти здійснення детально представлені нижче в подальших розділах, в яких описані додаткові аспекти. У багатьох випадках, пропускна здатність зворотної лінії зв'язку обмежена перешкодами. Базові станції виділяють мобільним станціям доступні ресурси зворотної лінії зв'язку для ефективного використання, щоб максимізувати пропускну здатність відповідно до вимог якості обслуговування (QoS) для різних мобільних станцій. Забезпечення максимального використання ресурсу зворотної лінії зв'язку стосується декількох факторів. Одним фактором, що розглядається, є сукупність планованих передач зворотної лінії зв'язку від різних мобільних станцій, кожна з яких може на практиці зазнавати змінюваної якості каналу в будь-який заданий момент часу. Щоб підвищити загальну пропускну здатність (сукупні дані, що передаються всіма мобільними станціями в стільниковій комірці), бажано повністю використати всю зворотну лінію зв'язку всякий раз, коли є дані зворотної лінії зв'язку, що підлягають пересиланню. Для заповнення доступних ресурсів мобільним станціям може надаватися доступ на найвищої швидкості передачі, яку вони можуть підтримувати, і додатковим мобільним станціям може надаватися доступ до досягнення межі використання ресурсів. Одним з факторів, який базова станція може враховувати при прийнятті рішенні, які мобільні станції підлягають плануванню, є максимальна швидкість передачі, яку кожна мобільна станція може підтримувати, і кількість даних, які кожна мобільна станція повинна передавати. Може бути вибрана мобільна станція з більш високою продуктивністю, замість альтернативної мобільної станції, канал якої не підтримує більш високу продуктивність. Іншим фактором, що враховується, є якість обслуговування, необхідна кожній мобільній станції. Хоча може бути допустимим затримувати доступ для однієї мобільної станції в надії, що стан каналу покращиться, надаючи перевагу замість цього вибрати краще розташовану мобільну станцію, може мати місце ситуація, коли буде потрібне надання доступу для умовно оптимальної мобільної станції при задоволенні мінімальних гарантій якості обслуговування. Таким чином, спланована пропускна здатність даних може не бути абсолютно максимальною, а переважніше максимізованою з урахуванням умов каналу, доступної потужності передачі мобільної станції і вимог обслуговування. Для будь-якої конфігурації є бажаним зменшувати відношення рівня сигналу до рівня перешкоди для вибраної сукупності. Нижче описані різні механізми планування для забезпечення можливості мобільної станції передавати дані по зворотній лінії зв'язку. Одна категорія передач по зворотній лінії зв'язку включає в себе виконання мобільною станцією запиту на передачу по зворотній лінії зв'язку. Базова станція визначає, чи є ресурси для реалізації запиту. Мо 89357 22 же бути виданий дозвіл на виконання передачі. Це підтвердження встановлення зв'язку між мобільною станцією та базовою станцією вносить затримку раніше, ніж дані зможуть бути передані зворотній лінії зв'язку. Для деяких категорій даних зворотної лінії зв'язку затримка може бути допустимою. Інші категорії можуть бути більш чутливими до затримки, і нижче детально представлені альтернативні способи передачі по зворотній лінії зв'язку, щоб зменшувати затримку. Крім того, ресурси зворотної лінії зв'язку витрачаються на виконання запиту передачі, а ресурси прямої лінії зв'язку витрачаються на відповідь на запит, тобто на дозвіл передачі. Якщо якість каналу мобільної станції є низькою, тобто низька геометрія або глибоке завмирання, то потужність, необхідна в прямій лінії зв'язку для досягнення мобільної станції, може бути відносно високою. Нижче детально представлені різні способи для зменшення кількості або необхідної потужності передачі запитів і дозволів передачі, необхідної для передачі даних по зворотній лінії зв'язку. Щоб уникати затримки, що вноситься підтвердженням встановлення зв'язку для запиту/дозволу передачі, а також зберігати ресурси прямої та зворотної лінії зв'язку, необхідні для їх підтримки, підтримують автономний режим передачі по зворотній лінії зв'язку. Мобільна станція може передавати дані на обмеженій швидкості передачі по зворотній лінії зв'язку без виконання запиту або очікування дозволу передачі. Також може бути бажаним модифікувати швидкість передачі мобільної станції, що здійснює передачу, відповідно до дозволу передачі, або автономно, без непродуктивних витрат на дозвіл передачі. Щоб виконати це, команди керування швидкістю передачі можуть бути реалізовані разом з автономною передачею і плануванням на основі запиту/дозволу передачі. Наприклад, набір команд може включати в себе команду для підвищення, зменшення та збереження незмінної поточної швидкості передачі. Такі команди керування швидкістю передачі можуть адресуватися на кожну мобільну станцію індивідуально, або на групи мобільних станцій. Різні зразкові команди керування швидкістю передачі, канали та сигнали детально представлені нижче. Базова станція виділяє частину ресурсу зворотної лінії зв'язку одній або декільком мобільним станціям. Мобільній станції, якій дозволений доступ, надається максимальний рівень потужності. В описаних варіантах здійснення ресурс зворотної лінії зв'язку виділяється з використанням відношення сигналу трафіка до пілот-сигналу (Т/Р). Оскільки пілот-сигнал кожної мобільної станції є адаптивно керованим за допомогою керування потужністю, задавання відношення Т/Р вказує доступну потужність для використання в передачі даних по зворотній лінії зв'язку. Базова станція може видавати конкретні дозволи передачі для однієї або декількох мобільних станцій, вказуючи значення Т/Р, конкретне для кожної мобільної станції. Базова станція також може видавати загальний дозвіл передачі для мобільних станцій, що залишилися, які запитали доступ, вказівкою мак 23 симального значення Т/Р, яке є допустимим для цих мобільних станцій, що залишилися, для передачі. Автономна та планована передача, індивідуальні та загальні дозволи передачі та керування швидкістю передачі детально представлені нижче. У техніці відомі і продовжують розроблятися різні алгоритми планування, які можуть використовуватися для визначення різних конкретних та загальних значень Т/Р для дозволів передачі, а також необхідні команди керування швидкістю передачі відповідно до кількості зареєстрованих мобільних станцій, імовірністю автономної передачі мобільними станціями, кількістю та розміром незавершених запитів, очікуваним середнім відкликом на дозволи передачі і рядом інших факторів. В одному прикладі вибір з набору запитуючих мобільних станцій здійснюється на основі пріоритету якості обслуговування (QoS), ефективності і досяжної пропускної здатності. Можливий метод планування розкритий в спільно поданій патентній заявці США №10/651810, на «Систему та спосіб для планувальника, що масштабується за часом та оснований на пріоритетах» від 28 серпня 2003р., право на яку передане правонаступнику даного винаходу. Додаткові посилання включають в себе патент США №5914950 на «Спосіб та пристрій планування швидкості передачі по зворотній лінії зв'язку» і патент США №5923650 з тією самою назвою, право на обидва з яких передане правонаступнику даного винаходу. Мобільна станція може передавати пакет даних, використовуючи один або декілька підпакетів, причому кожний підпакет містить повну інформацію пакет)' (кожний підпакет не обов'язково однаково кодований, оскільки може бути застосоване різне кодування або надмірність по всім різним підпакетам). Можуть бути застосовані способи повторної передачі, щоб гарантувати надійну передачу, наприклад, автоматичний запит повторної передачі (ARQ). Таким чином, якщо перший підпакет прийнятий без помилки (з використанням, наприклад, CRC (циклічного надмірного коду)), то на мобільну станцію посилається позитивне підтвердження прийому (АСK), і додаткові підпакети не будуть посилатися (кожний підпакет містить повну інформацію пакету, в тій або іншій формі). Якщо перший підпакет не прийнятий правильно, то на мобільну станцію посилається сигнал відсутності підтвердження прийому (NAK), і буде переданий другий підпакет. Базова станція може об'єднувати енергію з цих двох підпакетів і намагатися декодувати. Процес може повторюватися нескінченно, хоча звичайно задається максимальна кількість підпакетів. В описаних варіантах здійснення може бути передано до чотирьох підпакетів. Таким чином, імовірність коректного прийому підвищується по мірі прийому додаткових підпакетів. Нижче детально представлені різні способи об'єднання відповідей ARQ, команд керування швидкістю передачі, і дозволів передачі для забезпечення необхідного рівня гнучкості у виборі швидкостей передачі з прийнятними рівнями непродуктивних витрат. Як описано вище, мобільна станція може вибирати компроміс між пропускною здатністю і за 89357 24 тримкою під час прийняття рішення, чи використати автономну передачу, щоб передавати дані з низьким часом затримки, або запитувати передачу на більш високій швидкості і чекати загального або конкретного дозволу передачі. Крім того, для заданого Т/Р мобільна станція може вибирати швидкість даних, щоб відповідати часу затримки або пропускній здатності. Наприклад, мобільна станція з відносно невеликим об'ємом в бітах для передачі може прийняти рішення, що бажаним є низький час затримки. Для доступного Т/Р (можливо, максимального для автономної передачі в цьому прикладі, але також може бути Т/Р конкретного або загального дозволу передачі), мобільна станція може вибирати швидкість передачі і формат модуляції, так що імовірність того, що базова станція коректно приймає перший підпакет, є високою. Хоча повторна передача буде доступна при необхідності, імовірно, що дана мобільна станція зможе передати свої інформаційні біти в одному підпакеті. В різних описаних варіантах здійснення кожний підпакет передається протягом 5мс. Отже, в цьому прикладі, мобільна станція може здійснювати негайну автономну передачу, яка, імовірно, буде прийнята на базовій станції через інтервал 5мс. Як альтернатива, мобільна станція може використати додаткові підпакети, щоб збільшити кількість даних, що передаються для заданого Т/Р. Тому, мобільна станція може вибирати автономну передачу, щоб зменшити час затримки, пов'язаної із запитами та дозволами передачі, і може додатково узгодити пропускну здатність з конкретним Т/Р, щоб звести до мінімуму кількість необхідних підпакетів (отже, час затримки). Навіть якщо вибрана повна кількість підпакетів, автономна передача буде здійснена з меншою затримкою, ніж запит та дозвіл передачі для відносно невеликих передач даних. Фахівцям в даній галузі техніки повинне бути зрозуміло, що по мірі збільшення кількості даних для передачі, що вимагає множину пакетів для передачі, повний час затримки може бути знижений за допомогою переключення на формат запиту та дозволи передачі, оскільки незручності, пов'язані із запитом та дозволом передачі будуть зрештою відшкодовані підвищеною пропускною здатністю через більш високу швидкість передачі даних в порівнянні з передачею множини пакетів. Цей процес детально представлений нижче, із зразковим набором швидкостей передачі та форматів, які можуть бути зв'язані з різними розподілами Т/Р. Передача даних по зворотній лінії зв'язку Однією з цілей схеми зворотної лінії зв'язку може бути підтримка на базовій станції відносно постійним значення параметра перевищення над тепловими перешкодами (RoT) (відношення повної прийнятої потужності до потужності теплової перешкоди), доки є дані зворотної лінії зв'язку, які підлягають передачі. Передача по каналу даних зворотної лінії зв'язку обробляється в трьох різних режимах: Автономна передача: Цей випадок використовується для трафіка, що вимагає малу затримку. Мобільній станції дозволяється здійснювати передачу негайно, до деякої швидкості передачі, що 25 визначається обслуговуючою базовою станцією (тобто, базовою станцією, на яку мобільна станція адресує свій індикатор якості каналу (CQI)). Обслуговуюча базова станція також позначається як базова станція, що виконує планування, або базова станція, що видає дозволи передачі. Максимальна допустима швидкість для автономної передачі може сигналізуватися обслуговуючою базовою станцією динамічно на основі завантаження системи, перевантаження тощо. Планована передача: мобільна станція посилає оцінку розміру її буфера, доступної потужності і, можливо, інших параметрів. Базова станція визначає, коли мобільній станції дозволено здійснювати передачу. Метою планувальника є обмежити кількість одночасних передач, таким чином знижуючи взаємний вплив між мобільними станціями. Планувальник може намагатися забезпечити передачі мобільних станцій в зонах між стільниковими комірками на більш низьких швидкостях, щоб зменшити взаємний вплив на сусідні стільникові комірки, і безпосередньо керувати параметром RoT підвищення якості мови в каналі R-FCH (зворотний основний канал), зворотний зв'язок DV по каналу R-CQICH і підтвердження прийому по каналу R-ACKCH (зворотний канал підтвердження прийому), а також стабільність системи. Передача з керованою швидкістю: незалежно від того, чи здійснює мобільна станція передачу за планом (тобто, за дозволом) або автономно, базова станція може здійснювати настройку швидкості передачі за допомогою команд керування швидкістю передачі. Команди керування швидкістю передачі включають в себе підвищення, зниження або підтримку поточної швидкості передачі. Можуть бути включені додаткові команди для задавання зміни швидкості передачі (тобто, величини підвищення або зниження). Команди керування швидкістю передачі можуть бути імовірнісними або детермінованими. Різні представлені варіанти здійснення містять один або декілька ознак, призначених для вдосконалення пропускної здатності, ємності та ефективності зворотної лінії зв'язку в цілому для системи безпровідного зв'язку. Для ілюстрації описана інформаційна частина системи 1xEV-DV, зокрема, оптимізація передачі різними мобільними станціями по зворотному розширеному додатковому каналу (R-ESCH). Різні канали прямої та зворотної лінії зв'язку, що використовуються у варіантах здійснення, детально представлені в цьому розділі. Ці канали є звичайно піднабором каналів, що використовуються в системі зв'язку. На Фіг.4 зображений зразковий варіант здійснення сигналів даних та керуючих сигналів для передачі даних по зворотній лінії зв'язку. Мобільна станція 106 здійснює зв'язок по різних каналах, кожний канал з'єднаний з однією або декількома базовими станціями 104А-104С. Базова станція 104А позначена як така, що виконує планування. Інші базові станції 104В та 104С є частиною активного набору мобільної станції 106. Показані чотири типи сигналів зворотної лінії зв'язку і чотири типи сигналів прямої лінії зв'язку. Вони описані нижче. R-REQCH 89357 26 Зворотний канал запиту (R-REQCH) використовується мобільною станцією для запиту від виконуючої планування базової станції передачі даних по зворотній лінії зв'язку. У зразковому варіанті здійснення запити призначені для передачі по каналу R-ESCH (детально представлений нижче). У зразковому варіанті здійснення запит по каналу R-REQCH включає в себе відношення Т/Р, яке може підтримувати мобільна станція, яке змінюється відповідно до умов каналу, які змінюються, і розмір буфера (тобто, кількість даних, що чекають передачу). Запит може також задавати якість обслуговування (QoS) для даних, що чекають передачу. Мобільна станція може мати окремий рівень QoS, вказаний для мобільної станції, або, як альтернатива, різні рівні QoS для різних типів варіантів послуг. Протоколи більш високого рівня можуть вказувати QoS або інші необхідні параметри (такі, як вимоги часу затримки або пропускна здатності) для різних послуг даних. В альтернативному варіанті здійснення зворотний виділений канал керування (R-DCCH), що використовується разом з іншими сигналами зворотної лінії зв'язку, такими як зворотний основний канал (R-FCH) (що, наприклад, використовується для послуг мови), може використовуватися для передачі запитів доступу. Звичайно, запити доступу можуть бути описані як такі, що містять логічний канал, тобто зворотний канал запиту планування (R-SRCH), який може бути відображений на будьякий існуючий фізичний канал, такий як R-DCCH. Зразковий варіант здійснення зворотно сумісний з існуючими системами CDMA, такими як система IS-2000 версії С, а канал R-REQCH є фізичним каналом, який може бути використаний у відсутності R-FCH або R-DCCH. Для розуміння, у варіантах здійснення, що описуються, термін R-REQCH використовується для опису каналу запиту доступу, хоча фахівці в даній галузі техніки легко зможуть поширити принципи винаходу на будь-який тип системи запиту доступу, незалежно від того, чи є канал запиту доступу логічним або фізичним. Канал R-REQCH може стробуватися, доки не буде потрібний запит, забезпечуючи тим самим зниження взаємних перешкод та економію ресурсів системи. У зразковому варіанті здійснення канал RREQCH містить 12 вхідних бітів, включаючи наступне: 4 біти для вказівки максимального відношення Т/Р для каналу R-ESCH, який мобільний пристрій може підтримувати, 4 біти для вказівки кількості даних в буфері мобільного пристрою, і 4 біти для вказівки QoS. Фахівцям в даній галузі техніки повинне бути зрозуміло, що будь-яка кількість бітів та різні інші поля можуть бути включені в альтернативні варіанти здійснення. F-GCH Прямий канал дозволу передачі (F-GCH) передається на мобільну станцію від виконуючої планування базової станції. Канал F-GCH може бути складений з множини каналів. У зразковому варіанті здійснення загальний канал F-GCH застосовується для реалізації загальних дозволів передачі, і один або більше індивідуальних каналів FGCH застосовуються для реалізації індивідуаль 27 них дозволів передачі. Дозволи передачі формує виконуюча планування базова станція у відповідь на один або декілька запитів від однієї або декількох мобільних станцій по їх відповідних каналах RREQCH. Канали дозволу передачі можуть бути помічені як GCHx, причому нижній індекс x ідентифікує номер каналу. Номер 0 каналу може використовуватися для вказівки загального каналу дозволу передачі. Якщо застосовані N індивідуальних каналів, нижній індекс x може змінюватися в межах від 1 до N. Індивідуальний дозвіл передачі може виконуватися для однієї або більше мобільних станцій, даючи дозвіл для ідентифікованої мобільної станції на передачу по каналу R-ESCH при вказаному відношенні Т/Р або нижче. Реалізація дозволів передачі по прямій лінії зв'язку природно внесе непродуктивні витрати, які використовують частину ресурсу прямої лінії зв'язку. Різні факультативні можливості для зменшення непродуктивних витрат, пов'язаних з дозволами передачі, представлені в даному описі, а інші такі можливості будуть очевидні фахівцям в даній галузі техніки в світлі ідеї винаходу. Один з факторів, що враховуються, полягає в тому, що мобільні станції будуть розташовані так, що кожна буде зазнавати змінюваної якості каналу. Таким чином, наприклад, мобільна станція високої геометрії з прямим та зворотним каналом зв'язку хорошої якості, може потребувати відносно малої потужності для сигналу дозволу передачі, і, можливо, зможе використати переваги високошвидкісної передачі даних, і, отже, є бажаною для індивідуального дозволу передачі. Мобільна станція низької геометрії, що зазнає більш глибокого загасання, може потребувати значно більшої потужності для надійного прийому індивідуального дозволу передачі. Така мобільна станція може не бути найкращим претендентом на індивідуальний дозвіл передачі. Загальний дозвіл передачі для такої мобільної станції, детально представлений нижче, може бути пов'язаний з меншими витратами, що вносяться в непродуктивні витрати прямої лінії зв'язку. У зразковому варіанті здійснення застосовується ряд індивідуальних каналів F-GCH, щоб забезпечити відповідну кількість індивідуальних дозволів передачі в конкретний час. Канали F-GCH є мультиплексованими з кодовим розділенням. Це дозволяє передавати кожний дозвіл передачі на рівні потужності, необхідної для досягнення конкретної мобільної станції. В альтернативному варіанті здійснення, окремий канал індивідуального дозволу передачі може використовуватися разом з рядом мультиплексованих за часом індивідуальних дозволів передачі. Можливість зміни потужності кожного дозволу передачі по мультиплексованому з часовим розділенням індивідуальному каналу F-GCH може вносити додаткову складність. Будь-яка техніка сигналізації для доставки загальних або індивідуальних дозволів передачі може бути застосована в межах обсягу даного винаходу. У деяких варіантах здійснення застосовується відносно велика кількість індивідуальних каналів дозволу передачі (тобто, каналів F-GCH), щоб пе 89357 28 редбачати відносно велику кількість індивідуальних дозволів передачі в один час. У такому випадку, може бути бажаним обмежити кількість індивідуальних каналів дозволу передачі, які повинна контролювати кожна мобільна станція. В одному зразковому варіанті здійснення визначені різні піднабори із загальної кількості індивідуальних каналів дозволу передачі. Кожній мобільній станції призначається для контролю піднабір індивідуальних каналів дозволу передачі. Це дає можливість мобільній станції зменшити складність обробки і, відповідно зменшити споживання потужності. Компроміс полягає у гнучкості планування, оскільки виконуюча планування базова станція може виявитися нездатною довільно призначати набори індивідуальних дозволів передачі (наприклад, всі індивідуальні дозволи передачі не можуть бути реалізовані для елементів окремої групи, оскільки ці елементи не призначені для контролю одного або декількох індивідуальних каналів дозволу передачі). Ця втрата гнучкості не обов'язково призводить до втрати пропускної здатності. Для ілюстрації можна розглянути приклад з чотирма індивідуальними каналами дозволу передачі. Пронумеровані парними номерами мобільні станції можуть бути призначені для контролю двох перших каналів дозволу передачі, а пронумеровані непарними номерами мобільні станції можуть бути призначені для контролю двох останніх. В іншому прикладі, піднабори можуть перекриватися, так що парні мобільні станції здійснюють контроль перших трьох каналів дозволу передачі, а непарні мобільні станції здійснюють контроль останніх трьох каналів дозволу передачі. Зрозуміло, що виконуюча планування базова станція не може довільно розподіляти чотири мобільні станції з якої-небудь групи (парних номерів або непарних). Ці приклади є лише ілюстративними. Будьяка кількість каналів з будь-якою конфігурацією піднаборів можуть бути використані в рамках обсягу даного винаходу. Мобільним станціям, що залишилися, які зробили запит, але що не прийняли індивідуального дозволу передачі, може бути даний дозвіл на передачу по каналу R-ESCH з використанням загального дозволу передачі, який задає максимальне відношення Т/Р, якого кожна з інших мобільних станцій повинна суворо додержуватися. Загальний канал F-GCH також може бути позначений як прямий загальний канал дозволу передачі (F-CGCH). Мобільна станція здійснює контроль одного або більше індивідуальних каналів дозволу передачі (або їх піднабір), а також загального каналу FGCH. Якщо не заданий індивідуальний дозвіл передачі, мобільна станція може здійснювати передачу, якщо виданий загальний дозвіл передачі. Загальний дозвіл передачі вказує максимальне відношення Т/Р, на якому інші мобільні станції (мобільні станції загального дозволу передачі) можуть здійснювати передачу даних з конкретним типом QoS. У зразковому варіанті здійснення кожний загальний дозвіл передачі є дійсним для деякої кількості інтервалів передачі підпакету. Прийнявши загальний дозвіл передачі, мобільна станція, яка 29 послала запит, але не одержала індивідуальний дозвіл передачі, може починати передачу одного або декількох пакетів кодера (кодованих пакетів) в межах наступних інтервалів передачі. Інформація дозволу передачі може бути повторена декілька разів. Це дозволяє передавати загальний дозвіл передачі на зниженому рівні потужності відносно індивідуального дозволу передачі. Кожна мобільна станція може об'єднувати енергію множини передач, щоб надійно дешифрувати загальний дозвіл передачі. Отже, загальний дозвіл передачі може бути вибраний для мобільних станцій з низькою геометрією, наприклад, у випадку, якщо індивідуальний дозвіл передачі вважається дуже дорогим в термінах пропускної здатності прямої лінії зв'язку. Однак, загальні дозволи передачі проте вимагають непродуктивних витрат, і різні способи зменшення цих непродуктивних витрат детально представлені нижче. Базова станція посилає F-GCH на кожну мобільну станцію, яку базова станція планує для передачі нового пакету каналу R-ESCH. Він також може бути посланий протягом передачі або повторної передачі пакету кодера, спричиняючи в мобільній станції зміну відношення Т/Р, відповідного її передачі, для наступних підпакетів пакету кодера у випадку, якщо стає необхідним керування перевантаженням. У зразковому варіанті здійснення загальний дозвіл передачі складається з 12 бітів, включаючи 3-бітове поле типу, яке задає формат наступних дев'яти розрядів. Біти, що залишилися, вказують, що максимальне допустиме відношення Т/Р для 3х категорій мобільних пристроїв, як вказано в полі типу 3 бітами, які позначають максимальне допустиме відношення Т/Р для кожної категорії. Категорії мобільних пристроїв можуть бути основані на вимогах QoS, або на іншому критерії. Передбачаються різні інші формати загального дозволу передачі, які будуть очевидні фахівцеві в даній галузі техніки. У зразковому варіанті здійснення індивідуальний дозвіл передачі містить 12 бітів, включаючи 11 бітів для задавання ідентифікатора (ID) мобільного пристрою і максимального допустимого відношення Т/Р для мобільної станції, якій представлений дозвіл на передачу, або для явної сигналізації мобільної станції про зміну її максимального допустимого відношення Т/Р, включаючи встановлення в 0 максимальних допустимих відношення Т/Р (тобто, мобільній станції приписується не передавати R-ESCH). Біти вказують ID мобільної станції (1 із 192 значень) і максимальне допустиме Т/Р (1 із 10 значень) для вказаного мобільного пристрою. В альтернативному варіанті здійснення може бути встановлений біт тривалого дозволу передачі для вказаного мобільного пристрою. Якщо біт тривалого дозволу передачі встановлений на одиницю, то мобільній станції наданий дозвіл передавати відносно велику фіксовану, заздалегідь встановлену кількість (яка може бути оновлена за допомогою сигналізації) пакетів в цьому каналі ARQ. Якщо біт тривалого дозволу передачі встановлений на нуль, то мобільній станції дозволено передавати один пакет. Мобільному пристрою може бути при 89357 30 писане вимкнути передачі його каналу R-ESCH вказівкою нульового відношення Т/Р, і це може використовуватися, щоб сигналізувати мобільній станції вимкнути для окремого пакету її передачу по каналу R-ESCH для передачі одиночного підпакету, якщо біт тривалого дозволу передачі вимкнений, або для більш тривалого періоду, якщо біт тривалого дозволу передачі включений. В одному зразковому варіанті здійснення мобільна станція здійснює тільки контроль каналу FGCH від обслуговуючої базової станції. Якщо мобільна станція приймає повідомлення каналу FGCH, то мобільна станція діє відповідно до інформації швидкості передачі в повідомленні каналу FGCH та ігнорує біти керування швидкістю передачі. Альтернативою буде використання мобільною станцією правила, що якщо який-небудь індикатор керування швидкістю передачі від базової станції, відмінної від обслуговуючої базової станції, вказує зменшення швидкості передачі (тобто, команду RATE_DECREASE, детально представлену нижче), то мобільна станція буде зменшувати свою швидкість, навіть якщо канал F-GCH вказує посилення. В альтернативному варіанті здійснення мобільна станція може контролювати канал F-GCH від всіх базових станцій або від піднабору базових станцій з свого активного набору. Більш високий рівень сигналізації вказує мобільній станції, які канали F-GCH контролювати і як об'єднувати їх при призначенні каналів, за допомогою повідомлення інструкції передачі обслуговування, або інші повідомлення. Піднабір каналів F-GCH від різних базових станцій може об'єднуватися гнучким чином. Мобільна станція буде повідомлена про цю можливість. Після можливого гнучкого об'єднання каналів F-GCH від різних базових станцій, може все ж таки бути множина каналів F-GCH в будьякий момент. Мобільна станція може потім вибрати швидкість передачі, як найбільш низьку дозволену швидкість передачі (або згідно з деяким іншим правилом). R-PICH Зворотний канал передачі пілот-сигналу (пілот-канал) (R-PICH) передається від мобільної станції на базові станції, що знаходяться в активному наборі. Потужність в каналі R-PICH може вимірюватися на одній або більше базових станціях для використання в керуванні потужністю зворотної лінії зв'язку. Як відомо в техніці, пілотсигнали можуть використовуватися, щоб забезпечувати вимірювання амплітуди і фази для використання при когерентній демодуляції. Як описано вище, величина потужності передачі, доступної для мобільної станції (обмежена виконуючою планування базовою станцією або власними обмеженнями підсилювача потужності мобільної станції) розділяється між пілот-каналом, каналом або каналами трафіка та каналами керування. Додаткова потужність пілот-сигналу може бути необхідною для більш високих швидкостей передачі даних та форматів модуляції. Щоб спростити використання R-PICH для керування потужністю та уникнути деяких проблем, пов'язаних з миттєвими змінами в необхідній потужності пілот-сигналу, 31 89357 може бути виділений додатковий канал для використання як додаткового або повторного пілотканалу. Хоча, звичайно, пілот-сигнали передаються з використанням відомих послідовностей даних, сигнал передачі інформації також може бути застосований для використання в формуванні опорної інформації для демодуляції. У зразковому варіанті здійснення канал R-RICH використовується для передачі додаткової необхідної потужності пілот-сигналу. R-RICH Зворотний канал індикації швидкості передачі (R-RICH) використовується мобільною станцією, щоб вказувати формат передачі по зворотному каналу трафіка R-ESCH. Цей канал альтернативно може бути позначений як зворотний канал керування передачею пакетних даних (R-PDCCH). Канал R-RICH може передаватися всякий раз, коли мобільна станція здійснює передачу підпакету. Канал R-RICH також може передаватися з індикацією нульової швидкості передачі, коли мобільна станція знаходитися в стані очікування в каналі R-ESCH. Передача нульової швидкості передачі кадрів R-RICH (R-RICH, який вказує, що RESCH не передається) допомагає базовій станції виявити, що мобільна станція знаходиться в стані очікування, підтримувати керування потужністю зворотної лінії зв'язку для мобільної станції і виконувати інші функції. Початком кадру R-RICH є час, який співпадає з початком поточної передачі R-ESCH. Тривалість кадру R-RICH може бути однаковою або коротшою, ніж така для відповідної передачі R-ESCH. Канал R-RICH передає формат передачі для одночасної передачі R-ESCH, такої як корисне навантаження, ідентифікатор (ID) підпакету і послідовний номер (AISN) примірника ARQ, і циклічний надмірний код (CRC) для виявлення помилок. Прикладом AISN є біт, який «перекидається» в інший стан кожний раз, коли передається новий пакет на конкретному ARQ, що іноді позначається «колірний біт». Це може застосовуватися для асинхронного ARQ, в якому немає встановленої синхронізації між передачами підпакету в складі пакету. Колірний біт може використовуватися для запобігання тому, щоб приймач об'єднував підпакет(и) для одного пакету з підпакетом(ами) сусіднього пакету в тому самому каналі ARQ. R-RICH може також нести додаткову інформацію. R-ESCH 32 Зворотний розширений додатковий канал (RESCH) використовується як канал трафіка даних зворотної лінії зв'язку в описаних зразкових варіантах здійснення. Будь-яка кількість швидкостей передачі та форматів модуляції може використовуватися для R-ESCH. У зразковому варіанті здійснення R-ESCH має нижченаведені характеристики: підтримуються повторні передачі фізичного рівня. Для повторних передач, коли першим кодом є код «1/4 швидкості передачі» (Rate 1/4), повторна передача використовує код «1/4 швидкості передачі» Rate 1/4, і використовують об'єднання енергії. Для повторної передачі, коли першим кодом є швидкість передачі, яка більше 1/4, то використовується зростаюча надмірність. Основний код є кодом 1/5 швидкості передачі. Як альтернатива, також може бути використана зростаюча надмірність для всіх випадків. Гібридне автоматичне повторення запиту (HARQ) підтримується для автономних і для планованих користувачів, обидва з яких можуть здійснювати доступ до каналу R-ESCH. Множина синхронних операцій ARQ-каналу можуть підтримуватися за допомогою встановленої синхронізації між повторними передачами: може допускатися встановлена кількість підпакетів між послідовними підпакетами того самого пакету. Допускаються також переміжені передачі. Як приклад, для кадрів тривалістю 5мс можуть підтримуватися 4 канали ARQ із затримкою в 3 підпакету між підпакетами. У Таблиці 1 наведений перелік зразкових швидкостей даних для розширеного зворотного додаткового каналу. Описаний підпакет розміром 5мс, і супровідні канали призначені для задоволення цього вибору. Також можуть бути вибрані інші розміри підпакету, як буде очевидно фахівцям в даній галузі техніки. Опорний рівень пілотсигналу не встановлений для цих каналів, тобто, базова станція має гнучкість у виборі Т/Р для визначення заданої робочої точки. Це максимальне значення Т/Р передається по прямому каналу дозволу передачі. Мобільна станція може використовувати більш низьке Т/Р, якщо вона вийде за межі потужності передачі, дозволяючи HARQ задовольняти необхідному QoS. Повідомлення сигналізації рівня 3 також можуть бути передані по R-ESCH, дозволяючи системі працювати без каналів R-FCH і/або R-DCCH. Таблиця 1 Параметри зворотного розширеного додаткового каналу Кількість Коефіцієнт Кількість Кількість Швидкість Швидкість двійкових повторення бітів на часових передачі передачі Кодова Канали кодових символу пе- Модуляція пакет інтервалів даних даних/ швидкість Уолша символів у ред перемікодера 5мс (Кбіт/сек) 9,6Кбіт/сек всіх підпаженням кетах 192 4 9,6 1,000 1/4 2 BPSK по І ++-6,144 192 3 12,8 1,333 1/4 2 BPSK по І ++-4,608 192 2 19,2 2,000 1/4 2 BPSK пo I ++-3,072 192 1 38,4 4,000 1/4 2 BPSK по І ++-1,536 Ефективна кодова швидкість, включаючи повторення 1/32 1/24 1/16 1/8 33 89357 34 Продовження таблиці 1 Кількість Коефіцієнт Кількість Кількість Швидкість Швидкість двійкових повторення бітів на часових передачі передачі Кодова Канали кодових символу пе- Модуляція пакет інтервалів даних даних/ швидкість Уолша символів у ред перемікодера 5мс (Кбіт/сек) 9,6Кбіт/сек всіх підпаженням кетах 384 4 19,2 2,000 1/4 1 BPSK по І ++-6,144 384 3 25,6 2,667 1/4 1 BPSK по І ++-4,608 384 2 38,4 4,000 1/4 1 BPSK по І ++-3,072 384 1 76,8 8,000 1/4 1 BPSK по І ++-1,536 768 4 76,8 4,000 1/4 1 QPSK ++-12,288 768 3 102,4 5,333 1/4 1 QPSK ++-9,216 768 2 153,6 8,000 1/4 1 QPSK ++-6,144 768 1 307,2 16,000 1/4 1 QPSK ++-3,072 1,536 4 76,8 8,000 1/4 1 QPSK +24,576 1,536 3 102,4 10,667 1/4 1 QPSK +18,432 1,536 2 153,6 16,000 1/4 1 QPSK +12,288 1,536 1 307,2 32,000 1/4 1 QPSK +6,144 2,304 4 115,2 12,000 1/4 1 QPSK ++--/+36,864 2,304 3 153,6 16,000 1/4 1 QPSK ++--/+27,648 2,304 2 230,4 24,000 1/4 1 QPSK ++--/+18,432 2,304 1 460,8 48,000 1/4 1 QPSK ++--/+9,216 3,072 4 153,6 16,000 1/5 1 QPSK ++--/+36,864 3,072 3 204,8 21,333 1/5 1 QPSK ++--/+27,648 3,072 2 307,2 32,000 1/5 1 QPSK ++--/+18,432 3,072 1 614,4 64,000 1/5 1 QPSK ++--/+9,216 4,608 4 230,4 24,000 1/5 1 QPSK ++--/+ 36,864 4,608 3 307,2 32,000 1/5 1 QPSK ++--/+27,648 4,608 2 460,8 48,000 1/5 1 QPSK ++--/+18,432 4,608 1 921,6 96,000 1/5 1 QPSK ++--/+9,216 6,144 4 307,2 32,000 1/5 1 QPSK ++--/+36,864 6,144 3 409,6 42,667 1/5 1 QPSK ++--/+27,648 6,144 2 614,4 64,000 1/5 1 QPSK ++--/+18,432 6,144 1 1228,8 128,000 1/5 1 QPSK ++--/+9,216 У зразковому варіанті здійснення використовується турбокодування для всіх швидкостей. При кодуванні R=1/4, використовується переміжувач, подібно існуючій зворотній лінії зв'язку cdma2000. При кодуванні R=l/5, використовується переміжувач подібно прямому каналу пакетних даних системи cdma2000. Кількість бітів на пакет кодера включає в себе біти CRC та 6 бітів кінцевої комбінації. Для розміру 192 біти для пакету кодера, 12 бітів використовуються для CRC; як варіант, для CRC використовується 16 бітів. Вважається, що часові інтервали 5мс відділені інтервалами 15мс для забезпечення часу для відповідей ACK/NAK. Якщо АСK прийнятий, часові інтервали пакету, що залишилися, не передаються. Тривалість 5мс для підпакету і зв'язані параметри, описані вище, служать лише як приклад. Будь-яка кількість комбінацій швидкостей, форматів, варіантів повторення підпакету, тривалості підпакету тощо, будуть очевидні для фахівців в даній галузі техніки в світлі ідеї винаходу. Може бути застосований альтернативний варіант здійснення з тривалістю 10мс, що використовує 3 канали ARQ. В одному варіанті здійснення вибирається одна тривалість підпакету або розмір кадру. Наприклад, може вибиратися структура або 5мс, Ефективна кодова швидкість, включаючи повторення 1/16 1/12 1/8 1/4 1/16 1/12 1/8 1/4 1/16 1/12 1/8 1/4 1/16 1/12 1/8 1/4 1/12 1/9 1/6 1/3 1/8 1/6 1/4 1/2 1/6 2/9 1/3 2/3 або 10мс. В альтернативному варіанті здійснення, система може підтримувати множину тривалості кадрів. F-CPCCH Прямий загальний канал керування потужністю (F-CPCCH) може використовуватися для керування потужністю різними зворотними каналами лінії зв'язку, включаючи R-ESCH, якщо F-FCH (прямий основний канал) та F-DCCH (прямий виділений канал керування) не присутні, або якщо FFCH та F-DCCH присутні, але не виділені користувачеві. Після виділення каналу, мобільній станції призначається зворотний канал керування потужністю лінії зв'язку. F-CPCCH може містити ряд підканалів керування потужністю. Канал F-CPCCH може передавати підканал керування потужністю, який називається загальним підканалом контролю перевантаження (FOLCH). Зразковий підканал контролю перевантаження передається звичайно на швидкості 100біт/с, хоча можуть використовуватися інші швидкості передачі. Одиночний біт (який може бути повторюваний для надійності), що позначається при цьому як біт зайнятості, вказує мобільним станціям, що знаходяться в режимі автономної передачі і/або в режимі загального дозволу передачі, підвищувати або зменшити їх швидкість. 35 В альтернативному варіанті здійснення, індивідуальні режими дозволу передачі можуть бути також чутливими до цього біта. Різні варіанти здійснення можуть використовуватися з будь-якою комбінацією типів передач, реагуючих на F-OLCH. Це може виконуватися імовірнісним або детермінованим способом. В одному варіанті здійснення встановлення в «0» біта зайнятості вказує, що мобільні станції, які відповідають на біт зайнятості, повинні зменшити свою швидкість передачі. Встановлення біта зайнятості на «1» вказує відповідне підвищення швидкості передач. Можуть застосовуватися різні інші схеми сигналізації, як буде очевидно фахівцям в даній галузі техніки, і різні альтернативні приклади детально представлені нижче. При розподілі каналів, мобільній станції призначаються ці спеціальні канали керування потужністю. Канал керування потужністю може керувати всіма мобільними пристроями в системі, або як альтернатива, змінні піднабори мобільних станцій можуть керуватися одним або декількома каналами керування потужністю. Використання даного конкретного каналу для контролю перевантаження є усього лише одним прикладом. F-ACKCH Прямий канал підтвердження прийому FACKCH використовується базовою станцією для підтвердження правильного прийому каналу RESCH, а також може використовуватися для продовження поточного дозволу передачі. Підтвердження прийому (АСК) в каналі F-ACKCH вказує на правильний прийом підпакету. Додаткова передача цього підпакету мобільною станцією не обов'язкова. Негативне підтвердження прийому (NAK) в каналі F-ACKCH дозволяє мобільній станції передавати інший підпакет з обмеженням згідно з максимально допустимою кількістю підпакетів на кожний пакет. В описаних варіантах здійснення канал FACKCH використовується для забезпечення позитивного або негативного підтвердження прийому прийнятого підпакету, а також для вказівки того, чи будуть видаватися команди керування швидкістю передачі (описані нижче для каналу F-RCCH). На Фіг.5 показаний зразковий варіант здійснення, що ілюструє тризначний канал F-ACKCH. Цей канал F-ACKCH складається з окремого індикатора, що передається від однієї або декількох базових станцій на мобільну станцію, щоб вказувати, чи була коректно прийнята відповідною базовою станцією передача по R-ESCH від мобільної станції. У зразковому варіанті здійснення, індикатор каналу F-ACKCH передається кожною базовою станцією з активного набору. Як альтернатива, канал F-ACKCH може передаватися заданим піднабором з активного набору. Набір базових станцій, що передають канал F-ACKCH, може визначатися як активний набір F-ACKCH. Активний набір F-ACKCH може сигналізуватися мобільній станції за допомогою рівня 3 (L3) сигналізації і може визначатися при розподілі каналів, в повідомленні керування передачі обслуговування (HDM), або іншими способами, відомими в техніці. 89357 36 Наприклад, F-ACKCH може бути каналом з 3ма станами з нижченаведеними значеннями: NAK, ACK_RC та ACKS_TOP. NAK означає, що пакет від мобільної станції повинен буде передаватися повторно (однак, якщо останній підпакет був вже посланий, мобільній станції може бути потрібне повторне посилання пакету з використанням будьякого доступного способу, такого як запит/дозвіл передачі, керування швидкістю передачі, або автономна передача). Мобільній станції може потребуватися контролювати індикатор керування швидкістю у відповідному каналі F-RCCH (детально представлене нижче), якщо NAK відповідає підпакету останнього пакету. ACK_RC означає, що не потрібні повторні передачі пакету від мобільної станції, а мобільна станція повинна контролювати індикатор керування швидкістю у відповідному каналі F-RCCH. ACK_STOP також вказує, що не потрібна повторна передача. Однак, в цьому випадку, мобільна станція повинна повернутися в автономний режим для подальшої передачі, якщо тільки мобільна станція не приймає повідомлення дозволу передачі по каналу F-GCH, як описано вище. Передача сигналів рівня L3 може вказувати, чи об'єднує гнучким чином мобільна станція індикатори F-ACKCH від різних базових станцій з її активного набору. Це може бути еквівалентним обробці бітів керування потужністю відповідно до IS-2000 версії С Наприклад, індикатор, наприклад, ACK_COMB_IND може посилатися після виділення каналу і в повідомленнях передачі обслуговування, який вказує, чи повинна мобільна станція об'єднувати індикатори F-ACKCH від різних базових станцій. Можуть використовуватися різні способи, щоб здійснювати передачу F-ACKCH, приклади яких надані нижче. Деякі приклади включають в себе окремий канал TDM (мультиплексна передача з часовим розділенням), канал TDM/CDM (мультиплексна передача з кодовим розділенням), або деякий інший формат. У цьому прикладі є дві групи результатів контролю каналів F-ACK, залежно від того, чи має пакет підтвердження, або не має. Якщо прийняте NAK, то доступний ряд опцій. Мобільна станція може посилати додаткові підпакети, доки не буде послана максимальна кількість підпакетів. (У зразковому варіанті здійснення підпакети посилають, використовуючи однаковий формат передачі для будь-якої ініційованої через автономну або дозволену передачу, і що є, або не є об'єктом модифікації керування швидкістю передачі. В альтернативному варіанті здійснення, формат передачі підпакету може бути змінений з використанням будь-якого з описаних способів). Після прийому NAK для заключного підпакету, мобільна станція може або зробити дії відносно відповідних команд керування швидкістю передачі (для контролю FRCCH), зупинити передачу згідно з попереднім дозволом передачі або командою керування швидкістю передачі (тобто, повернутися до автономної передачі, при необхідності), або відповісти на новий прийнятий дозвіл передачі. Якщо прийняте АСK, це може відповідати команді керування швидкістю передачі або вказівці 37 зупинення. Якщо вказане керування швидкістю передачі, то здійснюється перевірка і відстежування каналу керування швидкістю передачі (FRCCH). Якщо результатом є зупинення, то мобільна станція не додержується індикаторів керування швидкістю передачі на F-RCCH і повертається в автономний режим (здійснюючи передачу аж до призначеної максимальної автономної швидкості передачі). Якщо явний дозвіл передачі прийнятий в той самий час, що і ACK_STOP, то мобільна станція додержується команди, що міститься в явному дозволі передачі. Наприклад, спочатку розглянемо одиночний елемент активного набору або випадок, коли індикатори від всіх секторів є однаковими (і позначені таким чином за допомогою ACK_COMB_IND). У цьому випадку, є єдиний результуючий індикатор. Якщо мобільна станція приймає NAK (індикатор не переданий), то мобільна станція повторно передає наступний підпакет (у відповідний час). Якщо мобільна станція не приймає АСK для останнього підпакету, то мобільна станція переходить до наступного пакету (помилковий пакет може бути повторно переданий згідно з відповідним алгоритмом повторної передачі, що виконується). Однак, мобільна станція сприймає це як вказівку керування швидкістю передачі (тобто, здійснює контроль каналу керування швидкістю передачі). У цьому прикладі загальним правилом є нижченаведене (застосовно і до одиночного елемента активного набору і до множини окремих елементів активного набору F-ACKCH). Якщо індикатором є ACK_STOP або ACK_RC, результатом є АСK. Якщо жоден з індикаторів не є ні ACK_STOP, ні ACK_RC, то результатом є NAK. Тоді, відносно керування швидкістю передачі, якщо який-небудь індикатор є ACK_STOP, то мобільна станція здійснить зупинення (тобто, повернеться в автономний режим, або відповість на дозвіл передачі, якщо такий є). Якщо ніякий індикатор не є ACK_STOP, і, щонайменше, одним індикатором є ACK_RC, то декодується індикатор в каналі керування швидкістю передачі (F-RCCH), який відповідає базовій станції. Якщо був переданий останній підпакет, і всі індикатори є NAK, то декодується індикатор в каналах керування швидкістю передачі (F-RCCH) для всіх базових станцій. Відповідь на команди керування швидкістю передачі в цих сценаріях детально представлена нижче відносно опису каналу F-RCCH. Команду ACK_RC, об'єднану з каналом керування швидкістю передачі, можна розглядати як групу команд, позначених як команди ACK-andContinue (підтвердження прийому та продовження). Мобільна станція може продовжувати передавати наступні пакети і діяти відповідно до різних команд керування швидкістю передачі, які можуть бути видані (приклади, детально представлені нижче). Команда ACK-and-Continue дає можливість базовій станції підтверджувати успішний прийом пакету і, в той самий час, дозволяти мобільній станції здійснювати передачу з використанням дозволу передачі, який призвів до успішно прийнятого пакету (з можливими змінами відповідно до команд керування швидкістю передачі). Це 89357 38 скорочує непродуктивні витрати для нового дозволу передачі. У варіанті здійснення F-ACKCH, зображеного на Фіг.5, використовуються позитивне значення для символу ACK_STOP, символу NULL для NAK і негативне значення для символу АСK_RС. Маніпуляція (включено-вимкнено) (тобто, не передаючи NAK) в каналі F-ACKCH надає базовим станціям (особливо не виконуючим планування базовим станціям) опцію не передавати АСK, коли витрати на виконання цього (необхідна потужність) дуже високі. Це забезпечує базовій станції компроміс між пропускною здатністю прямої лінії зв'язку і зворотної лінії зв'язку, оскільки коректно прийнятий пакет, який не підтверджений за допомогою АСK, імовірно запустить повторну передачу в більш пізній момент часу. У рамках обсягу даного винаходу може бути застосований ряд способів для посилання FACKCH. Індивідуальні сигнали для кожної мобільної станції можуть бути об'єднані в загальному каналі. Наприклад, відповіді підтвердження для множини мобільних станцій можуть мультиплексуватися у часі. У зразковому варіанті здійснення, до 96 ідентифікаторів мобільних пристроїв можуть підтримуватися в одному каналі F-ACKCH. Додаткові канали F-ACKCH можуть використовуватися для підтримки додаткових ідентифікаторів мобільних пристроїв. Іншим прикладом є відображення множини сигналів підтвердження прийому для множини мобільних станцій на набір ортогональних функцій. Кодер Адамара є прикладом кодера, призначеного для відображення на набір ортогональних функцій. Різні інші способи також можуть використовуватися. Наприклад, може використовуватися будь-який код Уолша або інші подібні коди з виправленням помилок для кодування інформаційних бітів. Для різних користувачів передачі можуть здійснюватися на різних рівнях потужності, якщо незалежно кожний підканал має незалежне посилення каналу. Зразковий канал F-ACKCH передає один спеціалізований тризначний прапор на кожного користувача. Кожний користувач контролює канал FACKCH від всіх базових станцій в своєму активному наборі (або, як альтернатива, сигналізація може задати скорочений активний набір, щоб зменшити складність). У різних варіантах здійснення, кожний з двох каналів використовує накриваючу послідовність Уолша з 128 елементарних сигналів. Один канал передається по каналу І (синфазний канал), а інший - по каналу Q (квадратурний канал). Інший варіант здійснення каналу F-ACKCH використовує окрему накриваючу послідовність Уолша з 128 елементарних сигналів для підтримки до 192 мобільних станцій одночасно. У зразковому варіанті здійснення використовується тризначний прапор тривалістю 10мс. Якщо мобільна станція має пакет для передачі, який вимагає використання каналу R-ESCH, вона може послати запит по каналу R-REQCH. Базова станція може відповісти дозволом передачі, використовуючи канал F-GCH. Однак, ця операція може бути відносно дорогою. Щоб зменшити 39 непродуктивні витрати прямої лінії зв'язку, канал F-ACKCH може послати прапор ACK_RC, який розширює наявний дозвіл передачі (призначений для керування швидкістю передачі) при низьких витратах за допомогою виконуючої планування базової станції (або іншими, якщо підтримуються дозволи передачі гнучкої передачі обслуговування від множини базових станцій). Цей спосіб працює і для індивідуальних, і для загальних дозволів передачі. ACK_RC використовується від базової станції, що здійснює дозволи передачі (або базових станцій), і поширює поточний дозвіл передачі ще на один пакет кодера в тому самому каналі ARQ (призначений для керування швидкістю передачі). Як показано на Фіг.4, не кожній базовій станції в активному наборі потрібно здійснювати зворотну передачу по каналу F-ACKCH. Набір базових станцій, що передають по каналу F-ACKCH під час гнучкої передачі обслуговування, може бути піднабором активного набору. Способи передачі FACKCH розкриті в спільно поданій патентній заявці США 10/611333, на «Команди мультиплексування з кодовим розділенням в мультиплексованому каналі з кодовим розділенням» від 30 червня 2003p., право на яку передане правонаступнику даного винаходу. F-RCCH Прямий канал керування швидкістю передачі (F-RCCH) передається від однієї або декількох базових станцій на мобільну станцію, щоб сигналізувати про настройку швидкості для подальшої передачі. Мобільна станція може призначатися для контролю індикатора від кожного елемента активного набору F-ACKCH або його піднабору. Для розуміння, набір базових станцій, що передають канал F-RCCH, призначений для контролю мобільною станцією, буде позначатися як активний набір F-RCCH. Активний набір F-RCCH може сигналізуватися за допомогою сигналізації рівня З (L3), що може бути задано при розподілі каналів, в повідомленні керування передачею обслуговування (HDM), або будь-яким з різних інших способів, відомих фахівцям в даній галузі техніки. На Фіг.6 зображений зразковий канал F-RCCH. Канал F-RCCH є каналом з 3-ма станами з нижченаведеними значеннями: RATE_HOLD (підтримка швидкості), яке вказує, що мобільна станція може здійснювати передачу наступного пакету на швидкості, яка не вище швидкості передачі поточного пакету; RATE_INCREASE (підвищення швидкості), яке вказує, що мобільна станція може детермінованим або імовірнісним способом підвищити максимальну швидкість для передачі наступного пакету відносно швидкості передачі поточного пакету; і RATE_DECREASE (зменшення швидкості передачі), яке вказує, що мобільна станція може детермінованим або імовірнісним способом зменшити максимальну швидкість передачі наступного пакету відносно швидкості передачі поточного пакету. Сигналізація L3 може вказувати, чи повинна мобільна станція об'єднувати індикатори керування швидкістю від різних базових станцій. Це схоже з тим, що робиться з бітами керування потужністю в системі IS-2000 версії С. Таким чином, може бу 89357 40 ти індикатор, наприклад, RATE_COMB_IND (об'єднаний індикатор швидкості), що посилається після розподілу каналів і в повідомленнях передачі обслуговування, який вкаже, чи повинна мобільна станція гнучким чином об'єднувати біти каналу FRCCH від різних базових станцій. Фахівцям в даній галузі техніки повинне бути зрозуміло, що є множина форматів для передачі каналів, таких як FRCCH, включаючи окремі канали TDM, об'єднані канали TDM/CDM, або інші формати. У різних варіантах здійснення можливі різні конфігурації керування швидкістю передачі. Наприклад, всі мобільні станції можуть керуватися єдиним індикатором на один сектор. Як альтернатива, кожна мобільна станція може керуватися окремим індикатором на один сектор, виділеним кожній мобільній станції. Або групи мобільних станцій можуть керуватися своїм власним призначеним індикатором. Така конфігурація дає можливість призначати однаковий індикатор мобільним станціям з однаковим максимальним рівнем якості QoS. Наприклад, всі мобільні станції, єдиний потік яких вказується як «найкращий з можливого», можуть керуватися відповідно до одного призначеного індикатора, таким чином надаючи можливість скорочення завантаження для цих потоків найкращого з можливого. Крім того, сигналізація може використовуватися для задавання конфігурації мобільної станції, щоб мобільна станція брала до уваги тільки індикатор F-RCCH від обслуговуючої базової станції або від всіх базових станцій з активного набору FRCCH. Якщо мобільна станція контролює тільки індикатор від обслуговуючої базової станції, і RATE_COMB_IND вказує, що індикатор є одним і тим самим від множини базових станцій, то мобільна станція може об'єднувати всі індикатори в тій самій групі, що і обслуговуюча базова станція, перед прийняттям рішення. Набір базових станцій з відмітними індикаторами керування швидкістю передачі, що використовуються в довільний час, буде позначений як поточний набір F-RCCH. Таким чином, якщо мобільній станції конфігурація задана так, щоб мобільна станція брала до уваги тільки індикатор F-RCCH від обслуговуючої базової станції, то розмір поточного набору F-RCCH дорівнює 1. Передбачається, що правила використання FRCCH можуть настроюватися базовою станцією. Нижченаведене є зразковим набором правил для мобільної станції з одно- елементним поточним набором F-RCCH. Якщо прийняте RATE_HOLD, то мобільна станція не змінює свою швидкість. Якщо прийняте RATE_INCREASE, мобільна станція збільшує свою швидкість на одиницю (тобто, один рівень швидкості, приклади якого детально представлені вище в Таблиці 1). Якщо прийняте RATE_DECREASE, мобільна станція зменшує свою швидкість на одиницю. Мобільна станція контролює ці індикатори, тільки якщо диктують обставини (тобто, дія, як результат процесу АСK, детально представленого нижче, яка вказує, що керування швидкістю передачі є активним). Нижче наведений зразковий набір правил для мобільної станції при наявності множини елемен 41 тів поточного набору F-RCCH. Просте правило збільшення/зменшення швидкості на 1 рівень швидкості модифіковане. Якщо прийняте ACK_STOP, мобільна станція повертається до автономних швидкостей. В іншому випадку, якщо який-небудь індикатор є RATE_DECREASE, то мобільна станція зменшує свою швидкість на одиницю. Якщо відсутній індикатор RATE_DECREASE, і, щонайменше, одна базова станція приписує дію керування швидкістю передачі (як результат процесу АСK), яка вказує RATE_HOLD, то мобільна станція підтримує ту саму швидкість. Якщо жоден індикатор не є RATE_DECREASE, жодна базова станція не вказує керування швидкістю передачі і RATE_HOLD, і, щонайменше, одна базова станція приписує дію керування швидкістю передачі і вказівку RATE_INCREASE, тоді мобільна станція збільшує свою швидкість на одиницю. Зразкові варіанти здійснення об'єднаних дозволу передачі, ARQ та команди керування швидкістю передачі Підбиваючи підсумки деяких представлених вище аспектів, мобільні станції можуть бути авторизовані для виконання автономних передач, які, при можливих обмеженнях в пропускній здатності, допускають малу затримку. У такому випадку, мобільна станція може здійснювати передачу без запиту аж до максимального відношення Т/Р для R-ESCH, Т/РМах_auto, яке може бути встановлене і настроєне базовою станцією через сигналізацію. Планування може бути визначене на одній або декількох виконуючих планування базових станціях, і виділення ресурсів зворотної лінії зв'язку може бути виконане через дозволи передачі, що передаються по каналу F-GCH на відносно високій швидкості передачі. Додатково, можуть використовуватися команди керування швидкістю передачі, щоб модифікувати заздалегідь дозволені передачі або автономні передачі, з низькими непродуктивними витратами, таким чином підстроюючи виділення ресурсів зворотної лінії зв'язку. Планування, таким чином, може бути застосоване для безпосереднього керування навантаженням зворотної лінії зв'язку, і, таким чином, захистити якість (передачі) мови (R-FCH), зворотний зв'язок DV (R-CQICH) і підтвердження прийому DV (RACKCH). Індивідуальний дозвіл передачі допускає деталізоване керування передачею мобільної станції. Мобільні станції можуть вибиратися на основі геометрії і QoS для максимального збільшення пропускної здатності при підтримці необхідних рівнів послуг. Загальний дозвіл передачі забезпечує ефективне повідомлення, особливо для мобільних станцій з низькою геометрією. Канал F-ACKCH в комбінації з каналом FRCCH ефективно здійснює команди «ACK-andContinue», які розширюють дозволи передачі, що є при низьких витратах. (Продовження може передбачати керування по швидкості передачі, як описано вище, і детально представлено нижче). Це працює і з індивідуальними дозволами передачі, і із загальними дозволами передачі. Різні варіанти здійснення та способи планування, дозволу пере 89357 42 дачі та виконання передачі для ресурсу, що спільно використовується, такого як зворотна лінії зв'язку системи 1xEV-DV, розкриті в спільно поданій патентній заявці США №10/646955 на «Плановану та автономну передачу і підтвердження прийому» від 21 серпня 2003p., право на яку передане правонаступнику даного винаходу і яка включена в цей документ шляхом посилання. На Фіг.7 зображений зразковий спосіб 700, який одна або декілька базових станцій можуть реалізовувати для виділення ресурсів у відповідь на запити і передачі від однієї або більше мобільних станцій. Порядок показаних етапів є усього лише прикладом, і порядок різних етапів може бути взаємозамінним або об'єднаним з іншими, не показаними, етапами без виходу за межі даного винаходу. Процес починається на етапі 710. Базова станція приймає запити передачі, які можуть передаватися однією або більше мобільними станціями. Оскільки спосіб 700 може повторюватися необмежено, можуть бути попередні запити, також прийняті, що можливо ще не одержали дозволи, які можуть бути об'єднані з новими запитами, щоб оцінити обсяг потреб в передачі відповідно до запитів. На етапі 720 одна або більше мобільних станцій можуть здійснювати передачу підпакетів, прийнятих базовою станцією. Ці підпакети, що передаються, можуть передаватися відповідно до попередніх дозволів передачі (можливо, модифікованими за допомогою попередніх команд керування швидкістю передачі) або автономно (також, можливо, модифікованими попередніми командами керування швидкістю передачі). Кількість автономних передач, кількість зареєстрованих мобільних станцій і/або інші фактори можуть використовуватися для оцінки обсягу потреб в автономній передачі. На етапі 730 базова станція декодує прийняті підпакети, факультативно об'єднуючи гнучким чином з відповідними попереднє прийнятими підпакетами, щоб визначити, чи були пакети прийняті без помилки. Ці рішення будуть використані для посилання позитивного або негативного підтвердження прийому на відповідні передавальні мобільні станції. Для пакетної передачі по каналу RESCH може використовуватися HARQ. Тобто, пакет може передаватися аж до деякої кількості разів, доки він не буде прийнятий коректно, щонайменше, однією базовою станцією. На кожній межі кадру, кожна базова станція декодує кадр R-RICH, і визначає формат передачі по R-ESCH. Базова станція також може виконувати таке визначення, використовуючи поточний кадр R-RICH і попередні кадри R-RICH. Як альтернатива, базова станція також може виконувати визначення, використовуючи іншу інформацію, витягнуту із зворотного повторного пілот-каналу (R-SPICH) і/або R-ESCH. За допомогою визначеного формату передачі базова станція намагається декодувати пакет для RESCH, використовуючи заздалегідь прийняті підпакети належним чином. На етапі 740 базова станція виконує планування. Може бути застосована будь-яка методика планування. Базова станція може задавати крите 43 рії вимоги на передачу відповідно до запитів, передбачуваних автономних передач, оцінок поточних умов каналу і/або різних інших параметрів для виконання планування для виділення ресурсу, що спільно використовується (ресурсу зворотної лінії зв'язку в даному прикладі). Планування може приймати різні форми для різних мобільних станцій. Приклади включають в себе реалізацію дозволу передачі (виділення відповідно до запиту, підвищення попереднього дозволу передачі або зниження попереднього дозволу передачі), формування команди керування швидкістю передачі, щоб підвищувати, зменшувати, або утримувати заздалегідь дозволену швидкість передачі або автономну передачу, або ігнорувати запит (переводячи мобільну станцію до автономної передачі). На етапі 750 базова станція обробляє прийняті передачі для кожної мобільної станції. Це може включати в себе, серед інших функцій, підтвердження прийнятих підпакетів, і умовне формування дозволів передачі у відповідь на запити передачі. На Фіг.8 зображений зразковий спосіб 750 формування дозволів передачі, підтверджень прийому і команд керування швидкістю передачі. Це може використовуватися в зразковому способі 700, зображеному на Фіг.7, і може бути адаптоване для використання з іншими способами, як буде очевидно фахівцям в даній галузі техніки. Спосіб 750 може бути повторюваний для кожної активної мобільної станції шляхом проходження кожний раз процедури 700, як описано вище. На етапі 805 прийняття рішення, якщо підпакет для поточної мобільної станції, що обробляється, не був прийнятий, переходять на етап 810. Немає необхідності в підтвердженні, і жодна команда керування швидкістю передачі не підлягає видачі. Ні F-ACKCH, ні F-RCCH не повинні передаватися, і обидва символи можуть бути позначені DTX (не передані). На етапі прийняття рішення 815, якщо запит був прийнятий, то переходять на етап прийняття рішення 820. В іншому випадку процес може зупинитися. На етапі 820 прийняття рішення, якщо дозвіл передачі був визначений для цієї мобільної станції протягом планування, переходять на етап 825, щоб передати дозвіл передачі по відповідному каналу F-GCH. Потім процес може зупинитися. Мобільна станція може здійснювати передачу відповідно до цього дозволу передачі протягом наступного підходящого кадру (приклади синхронізації детально представлені нижче з посиланням на Фіг.10-12). Згідно з етапом 805 прийняття рішення, якщо був прийнятий підпакет від мобільної станції, переходять на етап 830 прийняття рішення. (Можливо, що будуть прийматися підпакет і запит, і в цьому випадку обидві гілки етапу 805 прийняття рішення можуть виконуватися для мобільної станції, що не показано для розуміння обговорення). На етапі 830 прийняття рішення, якщо прийнятий підпакет був декодований коректно, формується АСK і здійснюється перехід на етап 835 прийняття рішення. Якщо потрібне керування швидкістю (включаючи утримання швидкості, тобто, «Продовження»), переходять на етап 845. Як 89357 44 що не потрібне керування швидкістю передачі, переходять на етап 840. На етапі 840 ACK_STOP передається по каналу F-АСКСН. Передача FRCCH не потрібна, тобто, може бути сформоване DTX. Якщо в цей час дозвіл передачі не формується, то мобільна станція буде переведена на автономну передачу (або повинне виконуватися зупинення, якщо автономна передача не доступна, або не застосовується). Як альтернатива, може бути виданий новий дозвіл передачі, який скасує команду зупинення. Здійснюється перехід на етап 820 прийняття рішення для обробки цього рішення, як описано вище. На етапі 845 було вказане керування швидкістю передачі. Як таке, ACK_RC буде передаватися по каналу F-ACKCH. Здійснюється перехід на етап прийняття рішення 850. Якщо потрібне підвищення, то передається RATE_INCREASE по каналу FRCCH. Потім процес може зупинитися. Якщо підвищення не потрібне, то відбувається перехід на етап 860 прийняття рішення. На етапі 860 прийняття рішення, якщо потрібне зменшення, передається RATE_DECREASE по каналу F-RCCH. Потім процес може зупинитися. В іншому випадку, передається RATE_DECREASE по каналу F-RCCH. У цьому прикладі утримання позначене як DTX. Потім процес може зупинитися. Згідно з етапом 830 прийняття рішення, якщо прийнятий підпакет не був декодований коректно, формується NAK. Здійснюється перехід на етап 875 для передачі NAK по каналу F-ACKCH. У цьому прикладі NAK позначено як DTX. Здійснюється перехід на етап прийняття рішення 880, щоб визначити, чи був прийнятий підпакет останнім підпакетом (тобто, була досягнута максимальна кількість повторних передач підпакету). Якщо не було, то в цьому прикладі мобільна станція може повторно здійснювати передачу відповідно до формату попередньої передачі. DTX може бути переданий по каналу F-RCCH, як вказано на етапі 895. (Альтернативні варіанти здійснення можуть виконувати почергову сигналізацію в цьому випадку, приклади якої описані нижче). Потім процес може зупинитися. Якщо прийнятий і підтверджений за допомогою NAK підпакет є останнім підпакетом, то здійснюється перехід від етапу 880 прийняття рішення на етап 885 прийняття рішення, щоб визначити, чи потрібне керування швидкістю передачі (включаючи утримання). Це є прикладом способу розширення попереднього дозволу передачі або автономної передачі (включаючи попереднє керування швидкістю передачі, якщо таке було) при малих непродуктивних витратах. Якщо не потрібне керування швидкістю передачі, то формується DTX для каналу F-RCCH. У цьому прикладі, мобільна станція буде передавати наступний підпакет. Подібно етапу 835 прийняття рішення, якщо новий дозвіл передачі не формується для мобільної станції, то мобільна станція буде переведена на автономну передачу (якщо доступна). Як альтернатива, може бути сформований новий дозвіл передачі, який буде приписувати доступну передачу для мобільної станції. Здійснюється перехід 45 на етап 820 прийняття рішення для виконання цього визначення, як описано вище. На етапі 885 прийняття рішення, якщо потрібне керування швидкістю передачі, переходять на етап 850 прийняття рішення. Підвищення, зменшення, або утримання можуть бути сформовані для передачі по каналу F-RCCH, як описано вище. Потім процес може зупинитися. Таким чином, якщо пакет прийнятий коректно, базова станція може послати позитивне підтвердження прийому та умовно може послати на мобільну станцію повідомлення керування швидкістю передачі. Базова станція може послати ACK_STOP (по каналу F-ACKCH), щоб сигналізувати, що пакет був доставлений, і мобільна станція повертається в автономний режим для подальшої передачі. Базова станція може також послати новий дозвіл передачі, якщо потрібно. Мобільна станція може здійснювати передачу аж до допустимої швидкості для наступної передачі. У будь-якому випадку, канал F-RCCH позначається як DTX. В одному варіанті здійснення, тільки обслуговуюча (або дозволяюча передачі) базова станція може формувати дозволи передачі. В альтернативному варіанті здійснення, одна або декілька базових станцій можуть формувати дозволи передачі (подробиці обробки цієї можливості детально представлені нижче). Базова станція може послати ACK_RC (по каналу F-ACKCH) та RATE_HOLD (по каналу FRCCH), щоб сигналізувати, що пакет був доставлений і що максимальна швидкість передачі, на якій мобільна станція може здійснювати передачу наступного пакету, є такою ж, як швидкість передачі для поточного пакету. Базова станція може послати ACK_RC (по каналу F-ACKCH) та RATE_INCREASE (по каналу FRCCH), щоб сигналізувати, що пакет був доставлений і що мобільна станція може підвищити максимальну швидкість для передачі наступного пакету відносно швидкості передачі для поточного пакету. Мобільна станція може підвищувати швидкість, додержуючись деяких правил, відомих і базовій станції, і мобільній станції. Підвищення може бути або детермінованим, або імовірнісним. Фахівцям в даній галузі техніки будуть очевидні численні правила для підвищення швидкості. Базова станція може послати ACK_RC (по каналу F-ACKCH) та RATE_DECREASE (по каналу F-RCCH), щоб сигналізувати, що пакет був доставлений і що мобільна станція повинна зменшити максимальну швидкість для передачі наступного пакету відносно швидкості передачі для поточного пакету. Мобільна станція може зменшувати швидкість, додержуючись деяких правил, відомих і базовій станції, і мобільній станції. Зменшення може бути або детермінованим, або імовірнісним. Фахівцям в даній галузі техніки будуть очевидні численні правила для зменшення швидкості. Якщо пакет не прийнятий успішно базовою станцією, і пакет може бути повторно переданий (тобто, не є останнім підпакетом), базова станція посилає NAK по каналу F-ACKCH. Зазначимо, що 89357 46 канал F-RCCH вказується як DTX в цьому прикладі. Якщо для пакету подальша повторна передача не допускається (тобто, останній підпакет), нижченаведене представляє можливі дії, які може здійснювати базова станція. Базова станція може посилати NAK (по каналу F-ACKCH) і повідомлення дозволу передачі одночасно по каналу F-GCH, щоб сигналізувати мобільній станції, що пакет не був доставлений, і що мобільна станція може здійснювати передачу аж до допустимої швидкості для наступної передачі. Канал F-RCCH позначається за допомогою DTX в цьому випадку. В одному варіанті здійснення, тільки обслуговуюча (або дозволяюча передачі) базова станція може формувати дозволи передачі. В альтернативному варіанті здійснення одна або декілька базових станцій можуть формувати дозволи передачі (подробиці для обробки цієї можливості детально представлені нижче). Базова станція може також послати NAK (по каналу F-ACKCH) та RATE_HOLD (по каналу FRCCH), щоб сигналізувати, що пакет не був доставлений і що максимальна швидкість передачі, на якій мобільна станція може здійснювати передачу наступного пакету, є такою самою, як швидкість передачі для поточного пакету. Базова станція може також послати NAK (по каналу F-ACKCH) та RATE_INCREASE (по каналу F-RCCH), щоб сигналізувати, що пакет не був доставлений і що мобільна станція може підвищити максимальну швидкість для передачі наступного пакету відносно швидкості передачі для поточного пакету. Мобільна станція може підвищувати швидкість, додержуючись деяких правил, відомих і базовій станції, і мобільній станції. Підвищення може бути або детермінованим, або імовірнісним. Базова станція може також послати NAK (по каналу F-ACKCH) та RATE_DECREASE (по каналу F-RCCH), щоб сигналізувати, що пакет не був доставлений і що мобільна станція повинна зменшити максимальну швидкість для передачі наступного пакету відносно швидкості передачі для поточного пакету. Мобільна станція може зменшувати швидкість, додержуючись деяких правил, відомих і базовій станції, і мобільній станції. Зменшення може бути або детермінованим, або імовірнісним. В альтернативному варіанті здійснення (подробиці не показані на Фіг.8) може бути створена альтернатива для NAK та зупинення. Наприклад, у вищезазначеному сценарії, DTX в каналі F-RCCH, відповідне NAK, не може бути відмітним від «NAKand-hold». Якщо потрібно мати команду, щоб викликати зупинення (або повернення до автономної передачі), базова станція може також використати NAK і керування швидкістю передачі, перед останнім підпакетом, щоб вказати, що утримання швидкості (або підвищення, або зменшення) на останньому підпакеті повинно означати зупинення. Наприклад, будь-яка з команд керування швидкістю передачі (тобто, RATE_INCREASE, RATE_DECREASE, або RATE_HOLD) може бути виділена, щоб означати зупинення в цьому особливому випадку. Мобільна станція буде знати, 47 коли останній підпакет був переданий, і потім може відповідно аналізувати команди керування швидкістю передачі. Якщо базова станція знає, що, якщо за передачею заключного підпакету повинне йти зупинення у випадку NAK, вибрана команда керування швидкістю передачі може бути видана разом з NAK попереднього підпакету. Мобільна станція, що приймає ідентифіковану команду керування швидкістю передачі разом з NAK підпакету (не заключного), буде знати, що NAK (і RATE_HOLD, наприклад) на заключному підпакеті буде означати, що будь-який попередній дозвіл передачі буде скасований, і мобільна станція повинна повернутися до автономної передачі. Команди керування швидкістю передачі, що не використовуються для цієї мети (тобто, RATE_INCREASE або RATE_DECREASE), передані із заключним підпакетом NAK, будуть все ще доступні. Альтернативним варіантом було б передавати дозвіл передачі з нульовою (або зниженою) швидкістю передачі разом із заключним NAK, хоча це буде потребувати додаткових службових сигналів. Фахівці в даній галузі техніки легко зможуть прийняти компромісне рішення відповідно до імовірності «NAK-and-Stop» з іншими можливостями. Необхідні непродуктивні витрати можуть потім оптимізуватися на основі імовірностей різних подій. На Фіг.9 зображений зразковий спосіб 900 для мобільної станції, щоб контролювати і відповідати на дозволи передачі, підтвердження прийому і команди керування швидкістю передачі. Цей спосіб є відповідним для застосування в одній або більше мобільних станціях для використання разом з однією або декількома базовими станціями, що використовують спосіб 700, як описано вище, а також інші варіанти здійснення базової станції. Процес починається на етапі 910. Мобільна станція здійснює контроль каналів F-GCH, FACKCH та F-RCCH. У різних варіантах здійснення, як описано вище, мобільна станція може контролювати один або більше з цих каналів. Наприклад, може бути множина каналів дозволу передачі, і кожна мобільна станція може контролювати один або більше з них. Кожний з цих каналів може бути прийнятий від однієї базової станції, або декількох, коли мобільна станція знаходиться в режимі гнучкої передачі обслуговування. Канал може включати до складу повідомлення, або команди, адресовані (направлені) на багато мобільних станцій, і тому мобільна станція може витягувати повідомлення або команди, адресовані конкретно їй. Інші правила можуть використовуватися, щоб дати можливість мобільній станції умовно контролювати один або більше каналів керування. Наприклад, як описано вище, канал F-RCCH може не передаватися при видачі ACK_STOP. Таким чином, в такому випадку, мобільній станції не потрібно контролювати канал F-RCCH, якщо прийняте ACK_STOP. Може бути задане правило, що мобільна станція здійснить пошук повідомлень дозволу передачі і/або команд керування швидкістю передачі, тільки якщо мобільна станція послала запит, для якого ці повідомлення можуть бути у відповідь. 89357 48 У нижченаведеному описі Фіг.9 передбачається, що мобільна станція заздалегідь передала підпакет, для якого очікується відповідь підтвердження (включаючи потенційні дозволи передачі або команди керування швидкістю передачі). Якщо запит заздалегідь не був дозволений, мобільна станція може проте контролювати наявність дозволу передачі у відповідь на заздалегідь переданий запит. Фахівці в даній галузі техніки зможуть легко адаптувати спосіб 900 з урахуванням цієї ситуації. Ці та інші потенційні етапи обробки для мобільної станції опущені для розуміння обговорення. Обробка каналу F-ACKCH починається на етапі 915 прийняття рішення. Мобільна станція витягує інформацію відносно всіх каналів FACKCH, які вона контролює. Нагадаємо, що канал F-ACKCH може бути між мобільною станцією та кожним елементом з її активного набору F-ACKCH. Деякі з команд F-ACKCH можуть бути об'єднаними гнучким чином, як визначено за допомогою сигналізації L3. Якщо мобільна станція приймає, щонайменше, одне позитивне підтвердження прийому, або ACK_RC, або ACK_STOP (по каналу FACKCH), то поточний пакет був прийнятий коректно, і додаткові підпакети не вимагають передачі. Допустима швидкість для передачі наступного пакету, якщо такий є, повинна бути визначена. На етапі 915 прийняття рішення, якщо був прийнятий ACK_STOP, мобільна станція знає, що заздалегідь переданий підпакет був прийнятий коректно, і що команди керування швидкістю передачі не потрібно декодувати. На етапі 920 прийняття рішення мобільна станція визначає, чи був прийнятий по каналу F-GCH дозвіл передачі. Якщо це так, мобільна станція передає наступний пакет відповідно до дозволу передачі, як вказано для етапу 930. В одному варіанті здійснення тільки одна базова станція, що здійснює дозволи передачі, реалізовує дозволи передачі. Якщо від базової станції прийняті ACK_STOP і повідомлення дозволу передачі, то мобільна станція передає новий пакет по тому самому каналу ARQ, на довільній швидкості, яка дорівнює або нижче допустимої швидкості передачі. В альтернативному варіанті здійснення, декілька базових станцій можуть посилати дозвіл передачі. Якщо базові станції координують дозвіл передачі, і посилають ідентичне повідомлення, мобільна станція може гнучко об'єднувати ці дозволи передачі. Можуть бути застосовані різні правила для обробки випадків, коли приймаються дозволи передачі, що розрізнюються. Один приклад полягає в тому, що мобільна станція повинна здійснювати передачу на найнижчій швидкості, вказаній в прийнятому дозволі передачі, щоб уникати надмірного взаємного впливу в стільниковій комірці, яка відповідає базовій станції, що дозволяє передачі (включаючи АСK_STOP без відповідного дозволу передачі для вказівки, що передача повинна повернутися в автономний режим). Різні інші альтернативи будуть очевидні фахівцям в даній галузі техніки. Якщо дозвіл передачі не був прийнятий на етапі 920 прийняття рішення, мобі 49 льна станція повинна повернутися до автономної швидкості передачі, як показано на етапі 925. Потім процес може зупинитися. Згідно з етапом 915 прийняття рішення, якщо не прийняте ACK_STOP, то здійснюється перехід на етап 940 прийняття рішення. Якщо прийняте ACK_RC, то мобільна станція здійснює контроль відповідного каналу F-RCCH для базових станцій, від яких прийняте позитивне підтвердження (кілька підтверджень) прийому, якщо таке є. Може не бути каналу F-RCCH між базовою станцією та мобільною станцією, оскільки активний набір F-RCCH є піднабором активного набору F-ACKCH. Якщо мобільна станція приймає F-ACKCH від множини базових станцій, відповідні повідомлення можуть знаходитися в конфлікті. Наприклад, можуть бути прийняті одна або більше команд ACK_STOP, можуть бути прийняті одна або більше команд ACK_RC, можуть бути прийняті один або більше дозволів передачі, або будь-яка їх комбінація. Фахівцям в даній галузі техніки будуть очевидні різні правила для практичної реалізації, з урахуванням будь-якої з можливостей. Наприклад, мобільна станція може визначати найнижчий можливий дозвіл передачі (який може бути одержаний або з ACK_STOP без дозволу передачі, ACK_RC із зменшенням, або дозвіл передачі з більш низьким значенням) і відповідно здійснювати передачу. Це є схожим зі способом, відомим як правило «OR-ofDowns» (АБО з понижень). Такий спосіб може використовуватися, щоб надійним чином уникати надмірних взаємних перешкод сусідніх стільникових комірок. Або одна, або більше базових станцій можуть мати призначений ним пріоритет, так що одна або більше базових станцій можуть мати можливість перевершувати інші (зі зв'язаними умовами, можливо). Наприклад, виконуюча планування (або дозвіл передачі) базова станція може мати деякий пріоритет над іншими базовими станціями в гнучкій передачі обслуговування. Також передбачаються інші правила. (Одне або більше NAK також можуть прийматися, але мобільній станції не потрібно повторно здійснювати передачу. Однак, мобільна станція може включати до складу команди керування швидкістю передачі або дозволу передачі, подібним чином, від базової станції, що видає NAK, якщо потрібно). При цьому, коли кажуть, що мобільна станція визначає, чи прийняте ACK_STOP, ACK_RC, NAK, або дозвіл передачі, це може бути результатом застосування до множини прийнятих команд необхідного набору правил, і результатом є ідентифікована команда. Якщо було прийнято ACK_RC, то здійснюється перехід на етап 945 прийняття рішення, щоб розпочати визначення, якому типу команди керування швидкістю передачі треба додержуватися. Якщо вказане підвищення, переходять на етап 950. Наступна передача може передаватися на тому самому каналі ARQ на підвищеній швидкості відносно поточної швидкості передачі. Потім процес може зупинитися. Знову, підвищення може бути детермінованим або імовірнісним. Також, RATE_INCREASE може не обов'язково призводити до негайного підвищення швидкості передачі, але підвищить швидкість передачі від мобільної станції 89357 50 в майбутньому (тобто, на мобільній станції використовується кредито-подібний алгоритм), або RATE_INCREASE може призводити до підвищення, що охоплює множину швидкостей. У зразковому алгоритмі, що використовує кредити, мобільна станція підтримує внутрішній параметр «баланс/кредит». Всякий раз, коли вона приймає RATE_INCREASE, але не може підвищити свою швидкість (тому що вона виходить за межі або потужності, або даних), мобільна станція збільшує параметр. Коли потужність або дані стають доступними для мобільної станції, вона може використати збережений «кредит/баланс» у виборі швидкостей передачі даних. Різні способи підвищення швидкості будуть очевидні фахівцям в даній галузі техніки. Якщо підвищення не вказане на етапі 945 прийняття рішення, переходять на етап 955 прийняття рішення, щоб визначити, чи вказане зменшення. Якщо зменшення вказане, переходять на етап 960. Наступна передача може бути передана на тому самому каналі ARQ на зниженій швидкості передачі відносно поточної швидкості передачі. Потім процес може зупинитися. Знову, зменшення може бути детермінованим або імовірнісним. Також, RATE_DECREASE може не обов'язково призводити до негайного зменшення швидкості, але швидкість передачі від мобільної станції буде зменшена в майбутньому (тобто, на мобільній станції використовується кредито-подібний алгоритм), або RATE_DECREASE може призводити до зменшення, що охоплює множину швидкостей передачі. Якщо зразковий алгоритм, що застосовує кредити, використовується в контексті RATE_DECREASE, коли мобільна станція одержує RATE_DECREASE, але не додержується його з деяких причин (наприклад, термінові дані, які повинні бути видані), вона одержує негативний кредит, і цей негативний кредит повинен бути повернений, в деякому розумінні, пізніше. Різні способи зменшення швидкості будуть очевидні фахівцям в даній галузі техніки. Якщо ні підвищення, ні зменшення не вказані, то прийняте RATE_HOLD. Мобільна станція може здійснювати передачу наступного пакету на максимальній швидкості, яка дорівнює швидкості передачі поточного пакету, як вказано на етапі 965. Потім процес може зупинитися. Згідно з етапом 940 прийняття рішення, якщо жоден тип АСK не був ідентифікований, то визначається, що був прийнятий NAK. На етапі 970 прийняття рішення, якщо повторна передача все ще можлива для пакету (тобто, поточний підпакет не був останнім підпакетом), мобільна станція повторно передає підпакет на тому самому каналі ARQ із збільшеним (на 1) ідентифікатором підпакету ID, як зображено на етапі 980. На етапі прийняття рішення 970, якщо поточний пакет був останнім підпакетом, мобільна станція вичерпала повторні передачі для пакету. Здійснюється перехід на етап 975 прийняття рішення, щоб визначити, чи був прийнятий дозвіл передачі (способом, подібним описаному вище для блоку 920). Якщо повідомлення дозволу передачі призначається для мобільної станції (або від єдиної базової станції, або від декількох, як описано ви 51 ще), мобільна станція може здійснювати передачу нового пакету на тому самому каналі ARQ на швидкості, яка дорівнює або нижче допустимої швидкості передачі. Потім здійснюється перехід на етап 930, описаний вище. На етапі 975 прийняття рішення, якщо дозвіл передачі не був прийнятий, мобільна станція може контролювати активний набір F-RCCH, одержувати команди керування швидкістю передачі, і приймати рішення про максимальну швидкість, допустиму для передачі наступного пакету на тому самому каналі ARQ. Вибір швидкостей передачі, коли прийняті декілька команд керування швидкістю, може бути здійснений, як описано вище. Здійснюється перехід на етап прийняття рішення 945, і обробка продовжується, як описано вище. Різні інші способи можуть використовуватися зразковим варіантом здійснення мобільної станції. Мобільна станція може контролювати деяку кількість стирань пакету (тобто, немає позитивного підтвердження прийому після останнього підпакету). Може бути виконане вимірювання, за допомогою підрахунку кількості послідовних стирань пакету або підрахунку кількості стертих пакетів в межах (часового) вікна (тобто, ковзного вікна). Якщо мобільна станція розпізнає дуже багато стертих пакетів, вона може зменшити свою швидкість передачі, навіть якщо команди керування швидкістю передачі вказують іншу команду (тобто, RATE_HOLD або RATE_INCREASE). В одному варіанті здійснення, повідомлення дозволу передачі може мати більш високий пріоритет, ніж біт керування швидкістю передачі. Як альтернатива, повідомлення дозволу передачі може бути оброблене з тим самим пріоритетом, що і біт керування швидкістю передачі. У такому випадку, визначення швидкості передачі може бути модифіковане. Наприклад, якщо жодне повідомлення дозволу передачі не призначене для мобільної станції, швидкість для подальшої передачі визначається, виходячи з усіх команд керування швидкістю передачі (RATE_INCREASE, RATE_HOLD, RATE_DECREASE та ACK_STOP) з використанням «OR-of-DOWN» або подібного правила. Якщо дозвіл передачі також прийнятий, швидкість для подальшої передачі може визначатися, виходячи з усіх команд керування швидкістю передачі (RATE_INCREASE, RATE_HOLD, RATE_DECREASE та ACK_STOP) з використанням «OR-of-DOWN» або подібного правила, результат якого порівнюється з допустимою швидкістю передачі і з вибраною найменшою швидкістю передачі. Сигналізація може бути застосована, щоб задати конфігурацію мобільної станції так, щоб мобільна станція контролювала тільки індикатор FRCCH або від обслуговуючої базової станції, або від всіх базових станцій з активного набору FRCCH. Наприклад, якщо RATE_COMB_IND може визначати, що команда керування швидкістю передачі є однаковою від множини базових станцій, то мобільна станція може об'єднати всі індикатори в ідентифікованій групі перед прийняттям рішення. Кількість окремих індикаторів для використання в довільний час може бути вказана як поточний на 89357 52 бір F-RCCH. В одному прикладі, мобільна станція може бути настроєна з можливістю контролю тільки індикатора F-RCCH від обслуговуючої базової станції, в цьому випадку розмір поточного набору F-RCCH дорівнює 1. Крім того, як описано вище, різні правила можуть бути застосовані для настройки швидкостей передачі у відповідь на команди по F-RCCH. Будьяке з цих правил може бути настроєне за допомогою сигналізації від базової станції. В одному прикладі може бути набір імовірностей і розмірів кроків, що використовуються під час визначення, незалежно від того, чи збільшує мобільна станція або зменшує свою швидкість, і наскільки. Ці імовірності і можливі розміри кроків швидкості передачі можуть оновлюватися за допомогою сигналізації, по мірі необхідності. Спосіб 900 може бути адаптований для включення в себе різних альтернатив, описаних для базової станції, що використовує описаний вище спосіб 750. Наприклад, в одному варіанті здійснення, NAK і команда зупинення не задаються в явному вигляді, оскільки DTX по F-RCCH разом з NAK вказує утримання швидкості. В альтернативному варіанті здійснення можуть бути використані NAK і функціональність зупинення у відповідь на будь-який з можливих методів, описаних вище для способу 750. Також, як зазначено вище по відношенню до способу 750, в зразковому варіанті здійснення, зміна швидкості передачі на основі керування швидкістю або на основі дозволу передач виконується на межах пакету. Передбачається, що описані способи можуть бути модифіковані для включення також змін швидкості передачі всередині підпакету. Фахівцям в даній галузі техніки повинне бути зрозуміло в світлі описаних рішень, що будь-які описані процедури та ознаки можуть комбінуватися різними способами. Наприклад, мобільна станція може керуватися тільки ведучою базовою станцією за допомогою дозволів передачі, але не буде керуватися іншими базовими станціями за допомогою бітів керування швидкістю передачі. Як альтернатива, мобільна станція може керуватися за допомогою дозволів передачівід всіх базових станцій, або піднабору базових станцій з її активного набору. Деякі F-GCH можуть об'єднуватися гнучким чином. Режим, в якому діє мобільна станція, може бути встановлений за допомогою сигналізації L3 при призначенні каналу або за допомогою інших повідомлень при виклику для передачі пакетних даних. Як інший приклад, якщо пакет прийнятий коректно, ведуча базова станція може посилати ACK_STOP, або ACK_RC. Команди керування швидкістю передачі можуть не використовуватися, таким чином, ACK_RC може використовуватися, щоб означати «АСК і продовження» для цього режиму. У цьому контексті «АСK і продовження» вказує, що мобільна станція може здійснювати передачу нового пакету на тій самій швидкості, що і пакет, який підтверджується. Як раніше, якщо посилається ACK_STOP, базова станція також може посилати замінюючий дозвіл передачі по F-GCH, наміченому на MS. У цьому прикладі, NAK буде 53 означати «NAK і зупинення», якщо відповідний дозвіл передачі не передається разом з NAK. У цьому сценарії не-ведучі базові станції також посилають ACK_STOP або ACK_RC, в яких ACK_RC не супроводжується командою керування швидкістю передачі, і означає «АСK та продовження». В іншому зразковому спеціальному режимі, який реалізовує піднабір описаних ознак, мобільна станція може керуватися за допомогою бітів керування швидкістю передачі (від базових станцій з її активного набору F-RCCH). Цей режим може бути встановлений за допомогою сигналізації L3 при виділенні каналу або інших повідомлень протягом виклику пакетних даних. У цьому режимі базова станція посилає NAK, якщо пакет не прийнятий успішно. Якщо пакет прийнятий коректно, базова станція посилає ACK_STOP або ACK_RC разом з F-RCCH (RATE_HOLD, RATE_INCREASE або RATE_DECREASE). NAK після останнього підпакету може супроводжуватися каналом F-RCCH (RATE_HOLD, RATE_INCREASE або RATE_DECREASE). На Фіг.10-12 показані приклади синхронізації різних описаних каналів. Приклади не представляють якого-небудь конкретного вибору тривалості кадру, але ілюструють відносну синхронізацію індикаторів дозволу передачі, АСK і керування швидкістю передачі (RC). Індикатор АСK, індикатор RC і дозвіл передачі можуть виникати на одному і тому самому інтервалі часу, так що мобільна станція приймає АСK, RC та інформацію дозволу передачі приблизно в один час для застосування до передачі наступного пакету. У цих прикладах мобільна станції не вимагає контролю індикаторів RC, за винятком того, коли вона приймає підтвердження прийому або коли всі підпакети передані (як описано в зразкових варіантах здійснення вище). Мобільна станція контролює призначений для неї біт АСK та індикатор RC, який відповідає конкретній послідовності ARQ. Наприклад, якщо є чотири послідовності ARQ, і мобільна станція здійснює передачу на всіх послідовностях ARQ, то мобільна станція контролює індикатор АСK для кожного кадру та індикатор RC (якщо застосовний) для кожного кадру. Пусті кадри між різними передачами введені, щоб надати час базовій станції або мобільній станції, якщо застосовно, для прийому та декодування запитів, передач підпакетів, дозволів передачі, підтверджень прийому та команд керування швидкістю передачі. Ці схеми синхронізації не є вичерпними, а використовуються тільки для ілюстрації різних, описаних вище аспектів. Фахівцям в даній галузі техніки повинні бути очевидні численні комбінації послідовностей. На Фіг.10 зображена часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі. Мобільна станція передає запит на передачу по каналу R-REQCH. Базова станція потім передає дозвіл на передачу по каналу FGCH у відповідь на запит. Мобільна станція потім передає перший підпакет, використовуючи параметри відповідно до дозволу передачі. Підпакет не декодується коректним чином на базовій станції, 89357 54 як вказано за допомогою закресленої передачі підпакету. Базова станція посилає ACK/NAK по каналу F-ACKCH разом з командою керування швидкістю передачі по каналу F-RCCH. У цьому прикладі передається NAK, а канал F-RCCH представлений за допомогою DTX. Мобільна станція приймає NAK і у відповідь повторно передає другий підпакет. На цей раз базова станція коректно декодує другий підпакет і знову посилає ACK/NAK по каналу F-ACKCH разом з командою керування швидкістю передачі по каналу F-RCCH. У цьому прикладі не передається який-небудь додатковий дозвіл передачі. Передається ACK_RC, і видається команда керування швидкістю передачі (вона може вказувати підвищення, зменшення або утримання, як визначено відповідно до необхідного планування). Мобільна станція потім передає перший підпакет наступного пакету, використовуючи параметри, зв'язані з дозволом передачі, модифікованим, якщо необхідно, за допомогою команди керування швидкістю передачі по каналу F-RCCH. На Фіг.11 зображена часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі разом з новим дозволом передачі. Запит, дозвіл передачі, передача підпакету (не декодованого коректно) і NAK передаються так само, як перші вісім кадрів, описаних вище для Фіг.10. У цьому прикладі передача другого підпакету також прийнята і декодована коректно. Однак, замість ACK_RC, що посилається базовою станцією, передається ACK_STOP. Якщо дозвіл передачі не супроводжує ACK_STOP, то мобільна станція повертається до автономної передачі. Замість цього передається новий дозвіл передачі. Мобільній станції не потрібний контроль каналу F-RCCH для цього кадру. Мобільна станція потім передає перший підпакет для наступного пакету відповідно до нового дозволу передачі. На Фіг.12 зображена часова діаграма для зразкового варіанту здійснення з об'єднаними каналами підтвердження прийому та керування швидкістю передачі, без дозволу передачі. Цей приклад схожий з Фіг.10 за винятком того, що дозвіл передачі не посилається у відповідь на вихідний запит мобільної станції. Таким чином, передача першого підпакету для першого пакету здійснюється на швидкості автономної передачі. Знову цей підпакет декодований некоректно на базовій станції. Другий підпакет знову декодований коректно, і передається ACK_RC разом з командою керування швидкістю передачі. Мобільна станція потім посилає наступний пакет на потенційно скоректованій швидкості передачі. Цей приклад ілюструє можливість зміни швидкості передачі мобільної станції довільно, використовуючи тільки команди керування швидкістю передачі, без якого-небудь дозволу передачі. В альтернативному варіанті здійснення базова станція може використовувати керування швидкістю за допомогою автономних передач з наявністю попереднього запиту або без нього. Можуть використовуватися зменшення, щоб знизити перевантаження, і може бути надане підвищення, якщо є 55 додаткові ресурси, навіть якщо BS може не знати вимоги до даних, оскільки запит не передавався. Потрібно зазначити, що у всіх описаних вище варіантах здійснення, етапи способу можуть взаємозамінюватися в межах обсягу винаходу. Розкриті описи в багатьох випадках посилаються на сигнали, параметри і процедури, зв'язані із системою 1xEV-DV, але обсяг даного винаходу не обмежується цим. Фахівці в даній галузі техніки легко зможуть застосувати розкриті принципи до різних інших систем зв'язку. Ці та інші модифікації будуть очевидні фахівцям в даній галузі техніки. Фахівцям в даній галузі техніки повинне бути зрозуміло, що інформація та сигнали можуть бути представлені з використанням будь-якої технології та способу з множини різних можливих. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та мікросхеми, на які даються посилання по всьому опису, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або будь-якою їх комбінацією. Фахівцям в даній галузі техніки також повинне бути зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритму, описані в зв'язку з розкритими варіантами здійснення, можуть здійснюватися у вигляді електронних апаратних засобів, програмного забезпечення або їх комбінації. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів та програмного забезпечення, різні ілюстративні компоненти, етапи, модулі, схеми та етапи описані вище узагальнено в термінах їх функціональних можливостей. Чи здійснені такі функціональні можливості у вигляді апаратних засобів, або програмного забезпечення, залежить від конкретного застосування і проектних обмежень, накладених на систему в цілому. Фахівці в даній галузі техніки можуть здійснювати описані функціональні можливості різним чином для кожного конкретного застосування, але такі рішення не треба інтерпретувати як такі, що спричиняють зміну обсягу даного винаходу. Різні ілюстративні логічні блоки, модулі та схеми, описані в зв'язку з варіантами здійснення, розкритими в документі, можуть бути здійснені або виконані за допомогою універсального мікропроцесора, цифрового процесора (DSP) сигналів, орієнтованої на прикладення інтегральної мікросхеми (ASIC), програмованої вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретної матричної або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якою їх комбінацією, розробленою для виконання функцій, описаних в документі. Універсальний процесор може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути здійснений у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP та мікропроцесора, декількох мікропроцесорів, одного або декількох мікропроцесорів разом з базовими засобами DSP, або будь-якої іншої такої конфігурації. 89357 56 Етапи способу або алгоритму, описаного в зв'язку з розкритими варіантами здійснення, можуть бути втілені безпосередньо у вигляді апаратних засобів, у вигляді програмного модуля, що виконується процесором або у вигляді комбінації обох. Програмний модуль може постійно знаходитися в оперативному запам'ятовуючому пристрої (ОЗП, RAM), флеш-пам'яті, постійному запам'ятовуючому пристрої (ПЗП, ROM), стираному програмованому постійному запам'ятовуючому пристрої (СППЗП, EPROM), електрично стираному програмованому постійному запам'ятовуючому пристрої (ЕСППЗП, EEPROM), регістрах, накопичувачі на жорсткому диску, змінному диску, ПЗП на компактдиску (CD-ROM) або будь-якій іншій формі носія даних, відомого в галузі техніки. Зразковий носій даних з'єднаний з процесором, так що процесор може зчитувати інформацію носія даних і записувати інформацію на нього. Як альтернатива, носій даних може бути виконаний заодно з процесором. Процесор та носій даних можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися в терміналі користувача. Як альтернатива, процесор та носій даних можуть постійно знаходитися в терміналі користувача як окремі компоненти. Попередній опис розкритих варіантів здійснення передбачений, щоб дати можливість будьякому фахівцеві в даній галузі техніки створювати або використовувати даний винахід. Різні модифікації цих варіантів здійснення будуть без великих зусиль очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в документі, можуть застосовуватися до інших варіантів здійснення без зміни суті або обсягу даного винаходу. Таким чином, даний винахід не обмежується розкритими варіантами здійснення, а повинен відповідати найбільш широкому обсягу, сумісному з розкритими принципами та новими ознаками. Перелік посилальних позицій 100 система безпровідного зв'язку 104 базова станція 104А Базова станція, що виконує планування 106 мобільна станція 210, 250 підсистема передачі 220, 230 приймальна підсистема 240 блок планування (планувальник) 310 приймальна антена 320 приймач 325 демодулятор 330 декодер повідомлень 335 блок оцінки якості каналу 350 процесор 355 запам'ятовуючий пристрій 360 блок формування повідомлень 365 модулятор 370 передавач 710 Прийняти запити 720 Прийняти передачі 730 Декодувати передачі 740 Виконати планування 750 Обробити прийняті передачі для кожної мобільної станції 805 Підпакет прийнятий? 810 DTX по F-АСKСН; DTX по F-RCCH 815 Запит прийнятий? 57 820 Дозвіл передачі? 825 Передати дозвіл передачі по F-GCH 830 АСK? 835 Керування швидкістю передачі? 840 Передати ACK_STOP по F-ACKCH; DTX пo F-RCCH 845 Передати ACK_RC по F-ACKCH 850 Підвищити? 855 RATE_ІNCREASE пo F-RCCH 860 Знизити? 865 RATE_DECREASE пo F-RCCH 870 RATE_HOLD пo F-RCCH (DTX) 910 Здійснювати контроль F-GCH, F-ACKCH і F-RCCH 920 Дозвіл передачі? 89357 58 925 Повернення до швидкості автономної передачі 930 Передавати відповідно до дозволу передачі 940 ACK_RC? 945 Підвищити? 950 Підвищити швидкість 955 Знизити? 960 Зменшити швидкість 965 Утримувати швидкість 970 Останній підпакет? 975 Дозвіл передачі? 980 Передавати наступний підпакет на поточній швидкості 59 89357 60
