Спосіб і пристрій для повторного використання частот в системі зв’язку з множиною несучих

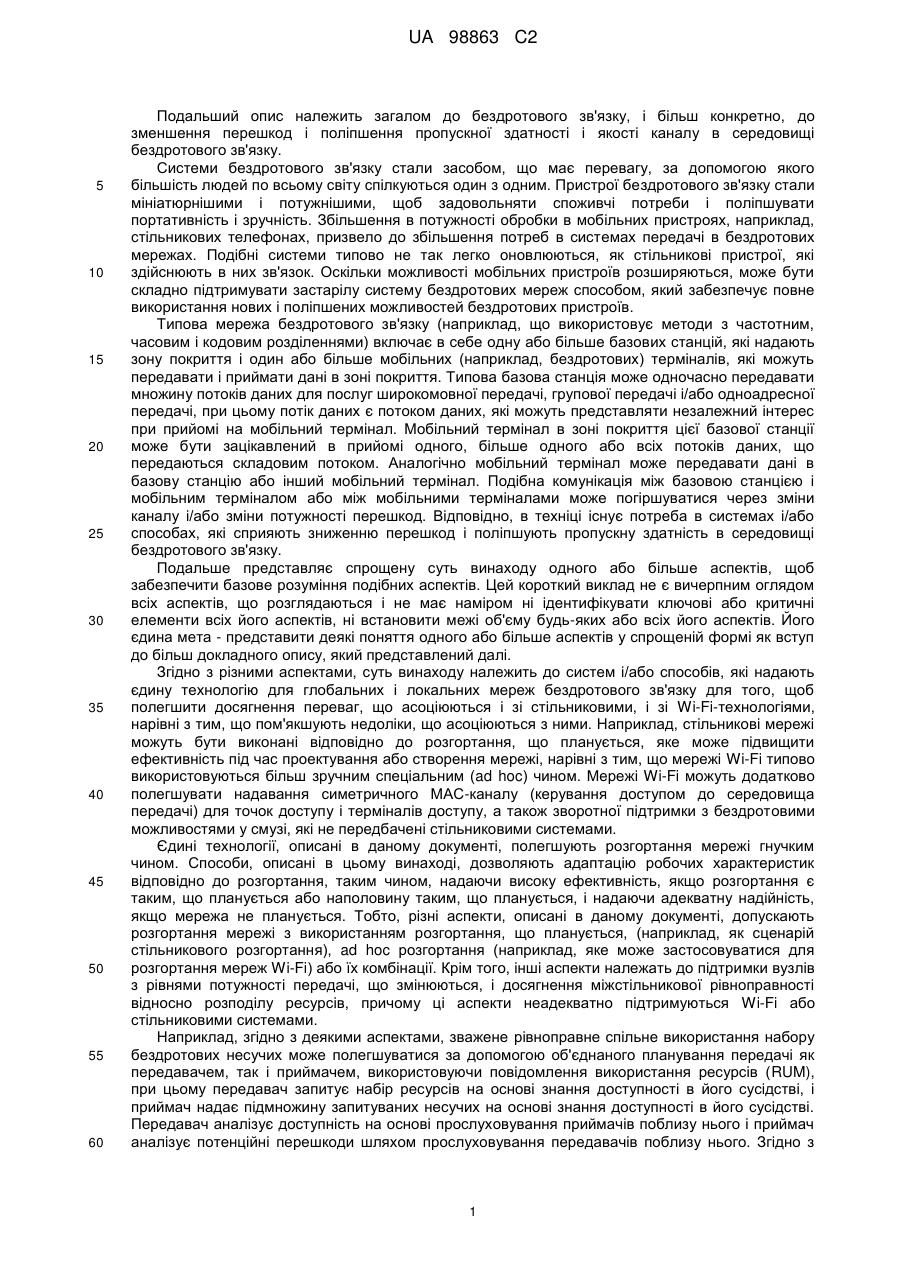

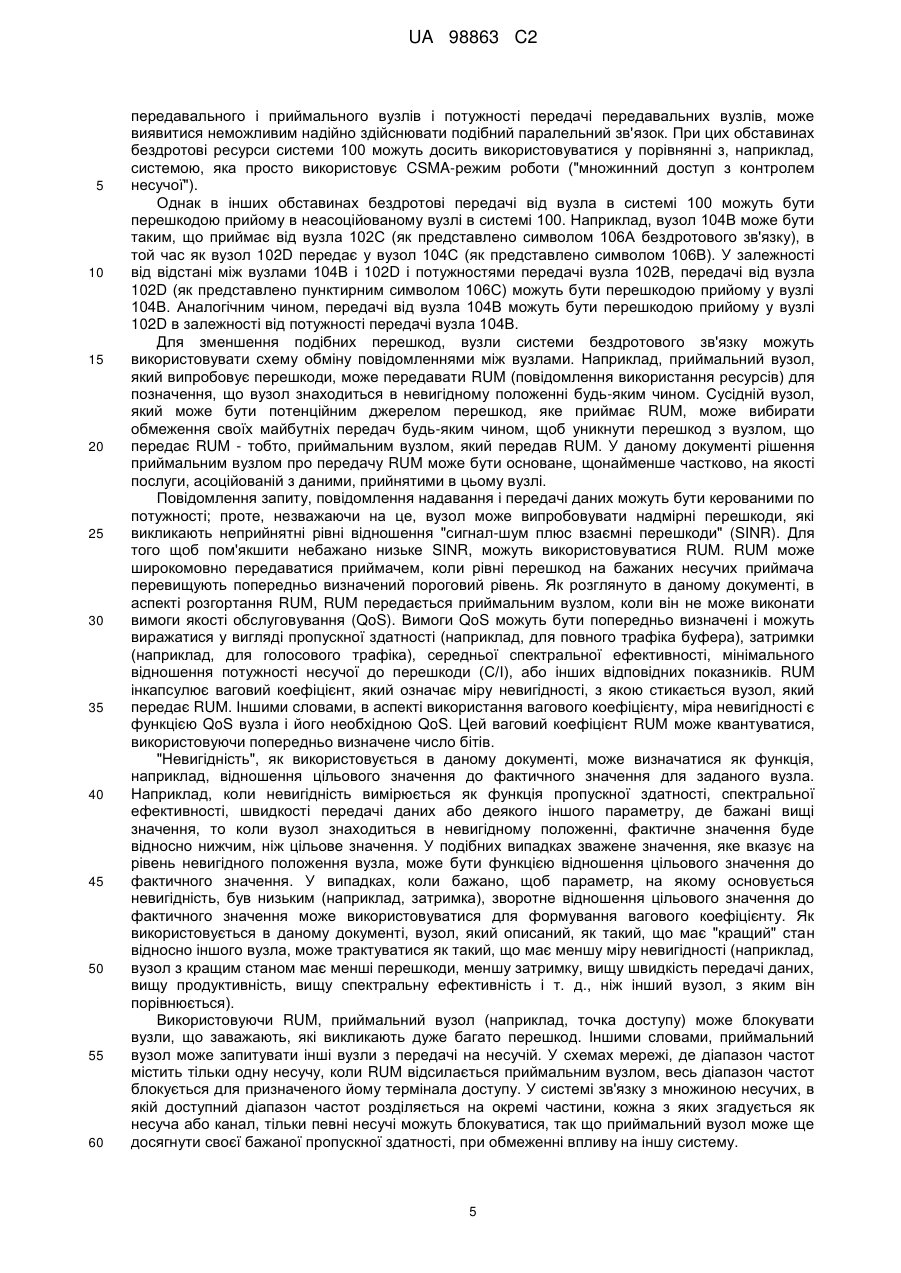

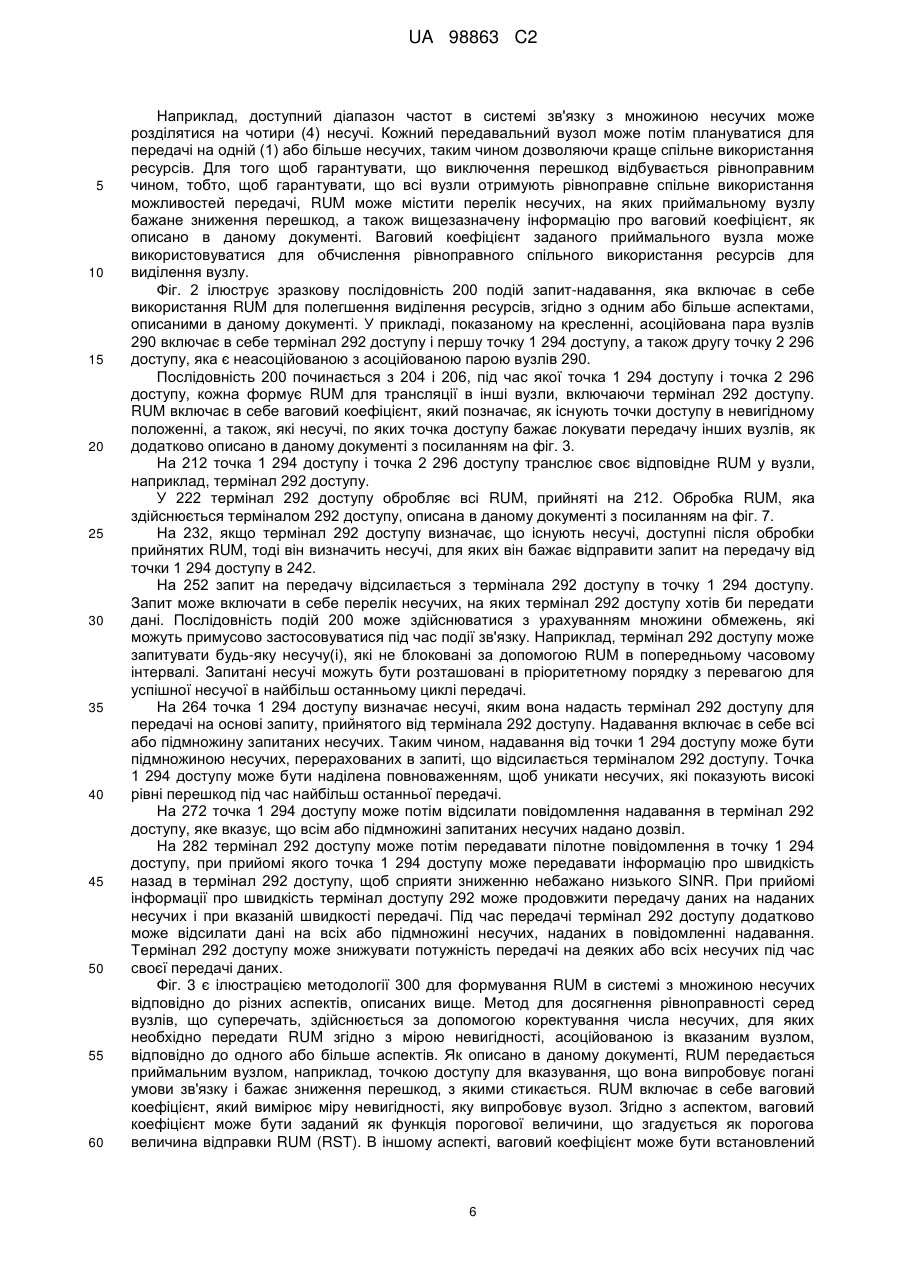

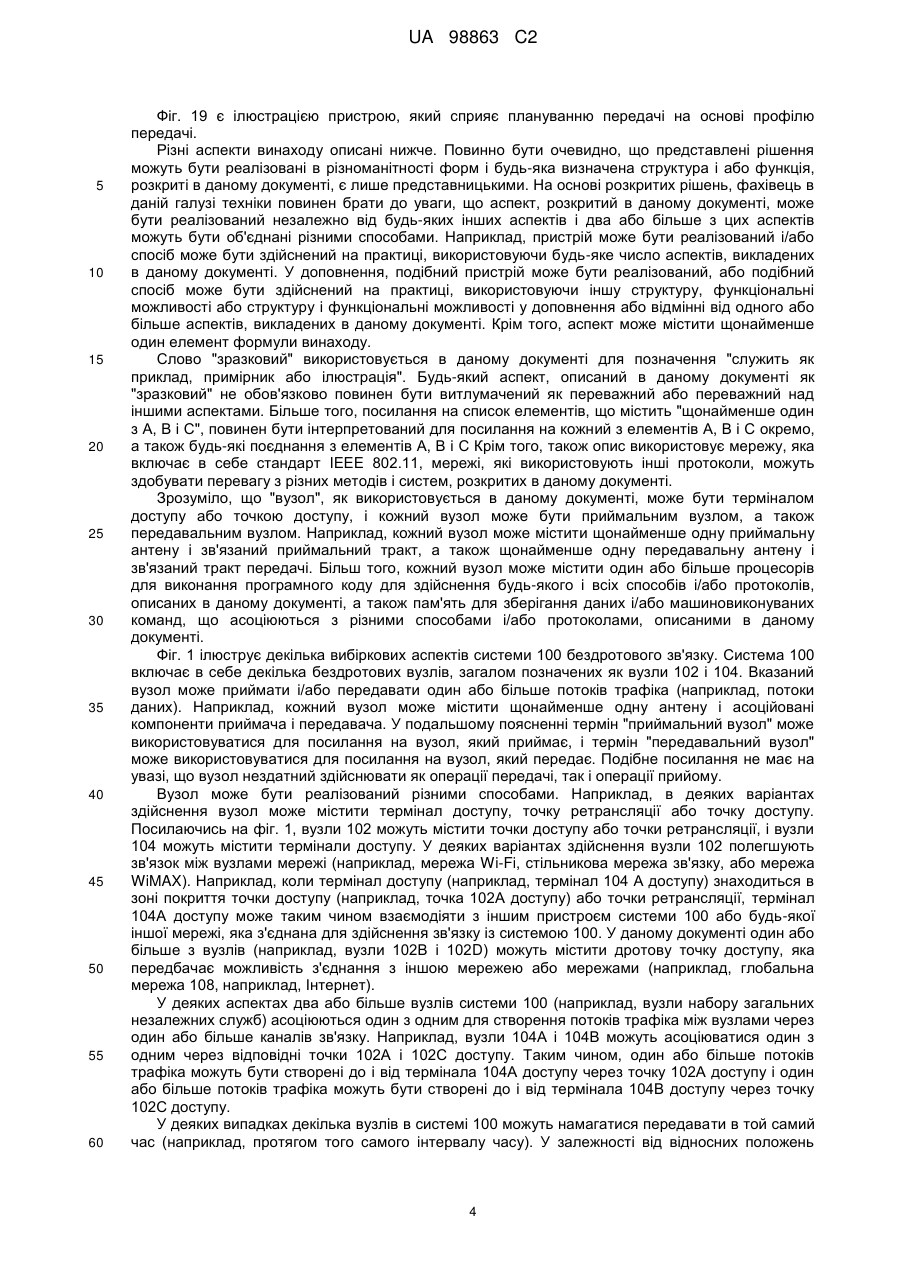

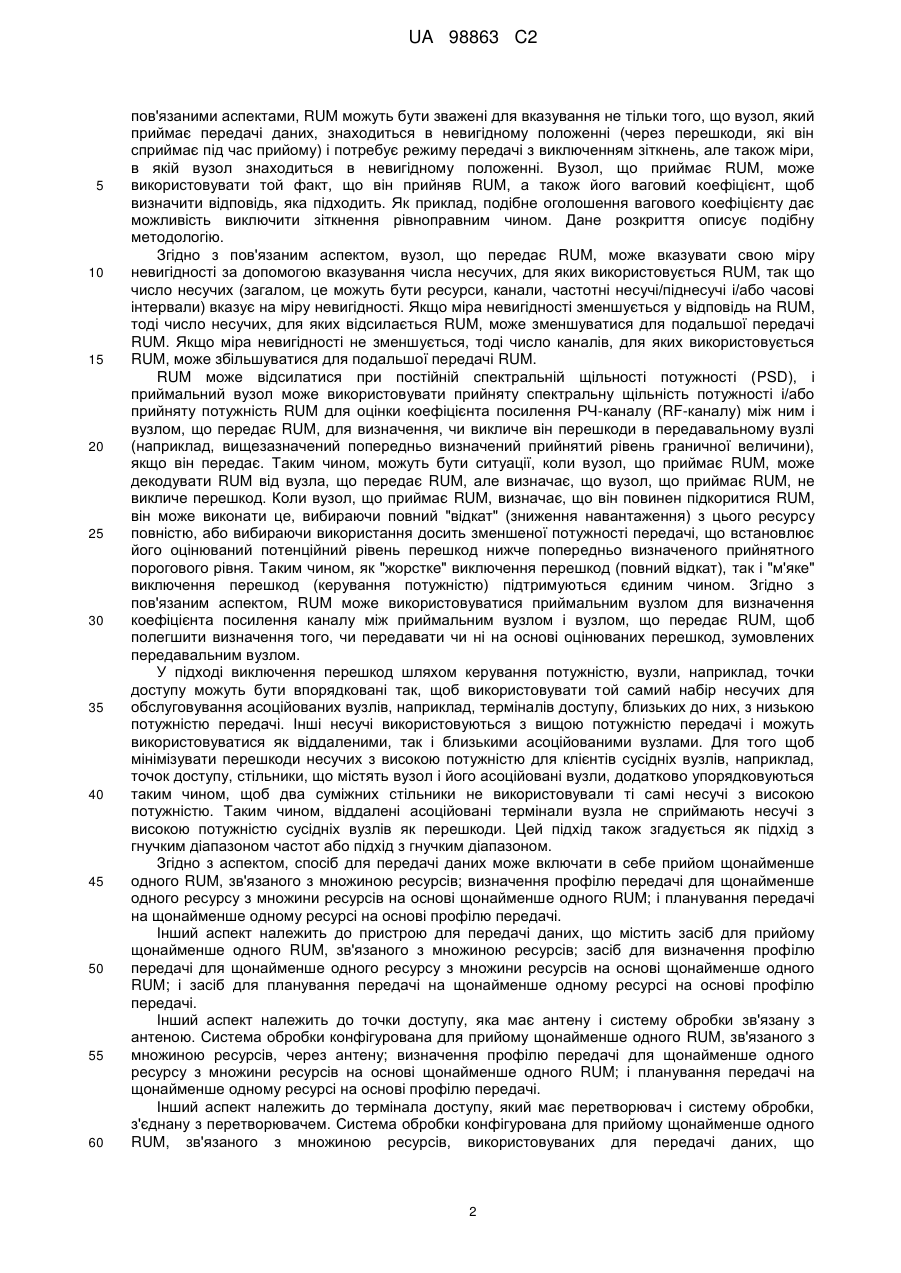

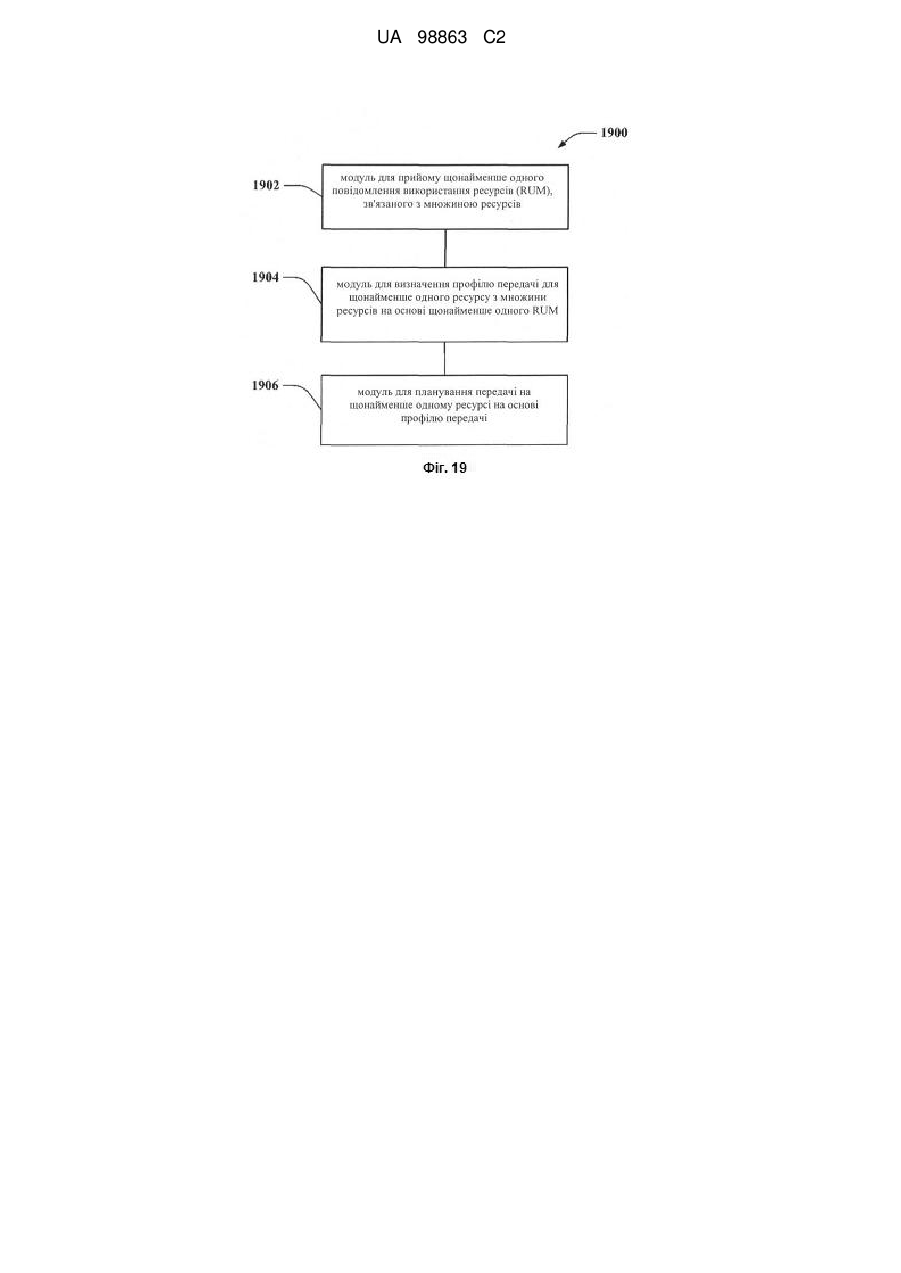

Реферат: Описані система і способи, які полегшують оцінку умов вузлів (наприклад, точок доступу, терміналів доступу і т. д.) в середовищі бездротового зв'язку, що має множину несучих для визначення міри невигідності для заданого вузла відносно інших вузлів. Вузол може передавати повідомлення використання ресурсів (RUM), яке представляє міру невигідності для вузла, і запитувати інші вузли, що заважають, для повернення до однієї або більше несучих. Це дозволило б багато разів використовувати частоти, якщо вузли змінюють потужність передачі для конкретних несучих, у поєднанні з сусідніми вузлами. UA 98863 C2 (12) UA 98863 C2 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Подальший опис належить загалом до бездротового зв'язку, і більш конкретно, до зменшення перешкод і поліпшення пропускної здатності і якості каналу в середовищі бездротового зв'язку. Системи бездротового зв'язку стали засобом, що має перевагу, за допомогою якого більшість людей по всьому світу спілкуються один з одним. Пристрої бездротового зв'язку стали мініатюрнішими і потужнішими, щоб задовольняти споживчі потреби і поліпшувати портативність і зручність. Збільшення в потужності обробки в мобільних пристроях, наприклад, стільникових телефонах, призвело до збільшення потреб в системах передачі в бездротових мережах. Подібні системи типово не так легко оновлюються, як стільникові пристрої, які здійснюють в них зв'язок. Оскільки можливості мобільних пристроїв розширяються, може бути складно підтримувати застарілу систему бездротових мереж способом, який забезпечує повне використання нових і поліпшених можливостей бездротових пристроїв. Типова мережа бездротового зв'язку (наприклад, що використовує методи з частотним, часовим і кодовим розділеннями) включає в себе одну або більше базових станцій, які надають зону покриття і один або більше мобільних (наприклад, бездротових) терміналів, які можуть передавати і приймати дані в зоні покриття. Типова базова станція може одночасно передавати множину потоків даних для послуг широкомовної передачі, групової передачі і/або одноадресної передачі, при цьому потік даних є потоком даних, які можуть представляти незалежний інтерес при прийомі на мобільний термінал. Мобільний термінал в зоні покриття цієї базової станції може бути зацікавлений в прийомі одного, більше одного або всіх потоків даних, що передаються складовим потоком. Аналогічно мобільний термінал може передавати дані в базову станцію або інший мобільний термінал. Подібна комунікація між базовою станцією і мобільним терміналом або між мобільними терміналами може погіршуватися через зміни каналу і/або зміни потужності перешкод. Відповідно, в техніці існує потреба в системах і/або способах, які сприяють зниженню перешкод і поліпшують пропускну здатність в середовищі бездротового зв'язку. Подальше представляє спрощену суть винаходу одного або більше аспектів, щоб забезпечити базове розуміння подібних аспектів. Цей короткий виклад не є вичерпним оглядом всіх аспектів, що розглядаються і не має наміром ні ідентифікувати ключові або критичні елементи всіх його аспектів, ні встановити межі об'єму будь-яких або всіх його аспектів. Його єдина мета - представити деякі поняття одного або більше аспектів у спрощеній формі як вступ до більш докладного опису, який представлений далі. Згідно з різними аспектами, суть винаходу належить до систем і/або способів, які надають єдину технологію для глобальних і локальних мереж бездротового зв'язку для того, щоб полегшити досягнення переваг, що асоціюються і зі стільниковими, і зі Wi-Fi-технологіями, нарівні з тим, що пом'якшують недоліки, що асоціюються з ними. Наприклад, стільникові мережі можуть бути виконані відповідно до розгортання, що планується, яке може підвищити ефективність під час проектування або створення мережі, нарівні з тим, що мережі Wi-Fi типово використовуються більш зручним спеціальним (ad hoc) чином. Мережі Wi-Fi можуть додатково полегшувати надавання симетричного МАС-каналу (керування доступом до середовища передачі) для точок доступу і терміналів доступу, а також зворотної підтримки з бездротовими можливостями у смузі, які не передбачені стільниковими системами. Єдині технології, описані в даному документі, полегшують розгортання мережі гнучким чином. Способи, описані в цьому винаході, дозволяють адаптацію робочих характеристик відповідно до розгортання, таким чином, надаючи високу ефективність, якщо розгортання є таким, що планується або наполовину таким, що планується, і надаючи адекватну надійність, якщо мережа не планується. Тобто, різні аспекти, описані в даному документі, допускають розгортання мережі з використанням розгортання, що планується, (наприклад, як сценарій стільникового розгортання), ad hoc розгортання (наприклад, яке може застосовуватися для розгортання мереж Wi-Fi) або їх комбінації. Крім того, інші аспекти належать до підтримки вузлів з рівнями потужності передачі, що змінюються, і досягнення міжстільникової рівноправності відносно розподілу ресурсів, причому ці аспекти неадекватно підтримуються Wi-Fi або стільниковими системами. Наприклад, згідно з деякими аспектами, зважене рівноправне спільне використання набору бездротових несучих може полегшуватися за допомогою об'єднаного планування передачі як передавачем, так і приймачем, використовуючи повідомлення використання ресурсів (RUM), при цьому передавач запитує набір ресурсів на основі знання доступності в його сусідстві, і приймач надає підмножину запитуваних несучих на основі знання доступності в його сусідстві. Передавач аналізує доступність на основі прослуховування приймачів поблизу нього і приймач аналізує потенційні перешкоди шляхом прослуховування передавачів поблизу нього. Згідно з 1 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 пов'язаними аспектами, RUM можуть бути зважені для вказування не тільки того, що вузол, який приймає передачі даних, знаходиться в невигідному положенні (через перешкоди, які він сприймає під час прийому) і потребує режиму передачі з виключенням зіткнень, але також міри, в якій вузол знаходиться в невигідному положенні. Вузол, що приймає RUM, може використовувати той факт, що він прийняв RUM, а також його ваговий коефіцієнт, щоб визначити відповідь, яка підходить. Як приклад, подібне оголошення вагового коефіцієнту дає можливість виключити зіткнення рівноправним чином. Дане розкриття описує подібну методологію. Згідно з пов'язаним аспектом, вузол, що передає RUM, може вказувати свою міру невигідності за допомогою вказування числа несучих, для яких використовується RUM, так що число несучих (загалом, це можуть бути ресурси, канали, частотні несучі/піднесучі і/або часові інтервали) вказує на міру невигідності. Якщо міра невигідності зменшується у відповідь на RUM, тоді число несучих, для яких відсилається RUM, може зменшуватися для подальшої передачі RUM. Якщо міра невигідності не зменшується, тоді число каналів, для яких використовується RUM, може збільшуватися для подальшої передачі RUM. RUM може відсилатися при постійній спектральній щільності потужності (PSD), і приймальний вузол може використовувати прийняту спектральну щільність потужності і/або прийняту потужність RUM для оцінки коефіцієнта посилення РЧ-каналу (RF-каналу) між ним і вузлом, що передає RUM, для визначення, чи викличе він перешкоди в передавальному вузлі (наприклад, вищезазначений попередньо визначений прийнятий рівень граничної величини), якщо він передає. Таким чином, можуть бути ситуації, коли вузол, що приймає RUM, може декодувати RUM від вузла, що передає RUM, але визначає, що вузол, що приймає RUM, не викличе перешкод. Коли вузол, що приймає RUM, визначає, що він повинен підкоритися RUM, він може виконати це, вибираючи повний "відкат" (зниження навантаження) з цього ресурсу повністю, або вибираючи використання досить зменшеної потужності передачі, що встановлює його оцінюваний потенційний рівень перешкод нижче попередньо визначеного прийнятного порогового рівня. Таким чином, як "жорстке" виключення перешкод (повний відкат), так і "м'яке" виключення перешкод (керування потужністю) підтримуються єдиним чином. Згідно з пов'язаним аспектом, RUM може використовуватися приймальним вузлом для визначення коефіцієнта посилення каналу між приймальним вузлом і вузлом, що передає RUM, щоб полегшити визначення того, чи передавати чи ні на основі оцінюваних перешкод, зумовлених передавальним вузлом. У підході виключення перешкод шляхом керування потужністю, вузли, наприклад, точки доступу можуть бути впорядковані так, щоб використовувати той самий набір несучих для обслуговування асоційованих вузлів, наприклад, терміналів доступу, близьких до них, з низькою потужністю передачі. Інші несучі використовуються з вищою потужністю передачі і можуть використовуватися як віддаленими, так і близькими асоційованими вузлами. Для того щоб мінімізувати перешкоди несучих з високою потужністю для клієнтів сусідніх вузлів, наприклад, точок доступу, стільники, що містять вузол і його асоційовані вузли, додатково упорядковуються таким чином, щоб два суміжних стільники не використовували ті самі несучі з високою потужністю. Таким чином, віддалені асоційовані термінали вузла не сприймають несучі з високою потужністю сусідніх вузлів як перешкоди. Цей підхід також згадується як підхід з гнучким діапазоном частот або підхід з гнучким діапазоном. Згідно з аспектом, спосіб для передачі даних може включати в себе прийом щонайменше одного RUM, зв'язаного з множиною ресурсів; визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і планування передачі на щонайменше одному ресурсі на основі профілю передачі. Інший аспект належить до пристрою для передачі даних, що містить засіб для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів; засіб для визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і засіб для планування передачі на щонайменше одному ресурсі на основі профілю передачі. Інший аспект належить до точки доступу, яка має антену і систему обробки зв'язану з антеною. Система обробки конфігурована для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів, через антену; визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і планування передачі на щонайменше одному ресурсі на основі профілю передачі. Інший аспект належить до термінала доступу, який має перетворювач і систему обробки, з'єднану з перетворювачем. Система обробки конфігурована для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів, використовуваних для передачі даних, що 2 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 використовуються перетворювачем; визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і планування передачі на щонайменше одному ресурсі на основі профілю передачі. Інший аспект належить до комп'ютерного програмного продукту для передачі даних, який має машиночитаний носій, що має виконувані коди для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів; визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і планування передачі на щонайменше одному ресурсі на основі профілю передачі. Інший аспект належить до пристрою для передачі даних, який має систему обробки. Система обробки конфігурована для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів; визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM; і планування передачі на щонайменше одному ресурсі на основі профілю передачі. Для досягнення вищевикладених і пов'язаних цілей, один або більше аспектів містять ознаки, описані повністю надалі в даному документі і конкретно вказані у формулі винаходу. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти одного або більше аспектів. Ці аспекти, проте, вказують тільки на деякі з множини способів, в яких можуть бути використані принципи різних аспектів, і описані аспекти призначені, щоб включати в себе всі подібні аспекти і їх еквіваленти. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 є схемою мережі зразкової системи бездротового зв'язку з багаточисленними точками доступу і багаточисленними терміналами доступу, які можуть бути використані в поєднанні з одним або більше аспектами методології для керування перешкодами з використанням повідомлення використання ресурсів (RUM). Фіг. 2 є схемою процесу для послідовності подій запиту-надавання, які можуть полегшувати призначення ресурсів згідно з одним або більше аспектами, описаними в даному документі. Фіг. 3 є блок-схемою зразкової методології для створення RUM. Фіг. 4 є схемою відображення маски несучої на несучу для використання в RUM в системі з множиною несучих відповідно до одного або більше аспектів. Фіг. 5 є ілюстрацією методології для реалізації системи з гнучким діапазоном, що використовує псевдовипадкові маски несучої відповідно до одного або більше аспектів. Фіг. 6 є ілюстрацією методології для створення динамічного навчання/коректування масок несучих сусідніх базових станцій відповідно до одного або більше аспектів. Фіг. 7 є ілюстрацією методології для термінала доступу при запиті діапазону частот від точки доступу на основі прийнятих RUM, відповідно до одного або більше аспектів. Фіг. 8 є ілюстрацією послідовності масок несучих, створених на основі одного або більше прийнятих RUM, відповідно до одного або більше аспектів. Фіг. 9 є ілюстрацією методології для визначення числа і вибору несучих, які повинні бути запитані як частина запиту для передачі терміналом доступу в точку доступу, а також визначення числа і вибору несучих, які повинні бути надані як частина надавання на запит точкою доступу в термінал доступу. Фіг. 10 є блок-схемою, яка ілюструє процес створення маски несучої, який оснований на списку пріоритетів масок псевдовипадкових несучих. Фіг. 11 є схемою для ілюстрації роботи процесу вибору псевдовипадкової несучої фіг. 10. Фіг. 12 є блок-схемою, що ілюструє процес створення маски несучої, який оснований на списку пріоритетів масок несучих, пріоритизованому з використанням вимірювань перешкод над тепловим шумом. Фіг. 13 є блок-схемою, яка ілюструє процес регулювання потужності, який оснований на оцінці вузлом несучих, на яких вузли, що заважають, викличуть найменші/найбільші перешкоди. Фіг. 14 є блок-схемою, яка ілюструє створення маски несучої на основі процесу вибору несучої фіг. 13. Фіг. 15 є ілюстрацією методології для формування надавання для запиту на передачу згідно з одним або більше аспектами. Фіг. 16 є ілюстрацією середовища бездротової мережі, яке може використовуватися в зв'язку з різними системами і способами, описаними в даному документі. Фіг. 17 є ілюстрацією пристрою, який сприяє бездротовій передачі даних згідно з різними аспектами. Фіг. 18 є ілюстрацією пристрою, який сприяє бездротовому зв'язку з використанням RUM згідно з одним або більше аспектами. 3 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 19 є ілюстрацією пристрою, який сприяє плануванню передачі на основі профілю передачі. Різні аспекти винаходу описані нижче. Повинно бути очевидно, що представлені рішення можуть бути реалізовані в різноманітності форм і будь-яка визначена структура і або функція, розкриті в даному документі, є лише представницькими. На основі розкритих рішень, фахівець в даній галузі техніки повинен брати до уваги, що аспект, розкритий в даному документі, може бути реалізований незалежно від будь-яких інших аспектів і два або більше з цих аспектів можуть бути об'єднані різними способами. Наприклад, пристрій може бути реалізований і/або спосіб може бути здійснений на практиці, використовуючи будь-яке число аспектів, викладених в даному документі. У доповнення, подібний пристрій може бути реалізований, або подібний спосіб може бути здійснений на практиці, використовуючи іншу структуру, функціональні можливості або структуру і функціональні можливості у доповнення або відмінні від одного або більше аспектів, викладених в даному документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. Слово "зразковий" використовується в даному документі для позначення "служить як приклад, примірник або ілюстрація". Будь-який аспект, описаний в даному документі як "зразковий" не обов'язково повинен бути витлумачений як переважний або переважний над іншими аспектами. Більше того, посилання на список елементів, що містить "щонайменше один з А, В і С", повинен бути інтерпретований для посилання на кожний з елементів А, В і С окремо, а також будь-які поєднання з елементів А, В і С Крім того, також опис використовує мережу, яка включає в себе стандарт IEEE 802.11, мережі, які використовують інші протоколи, можуть здобувати перевагу з різних методів і систем, розкритих в даному документі. Зрозуміло, що "вузол", як використовується в даному документі, може бути терміналом доступу або точкою доступу, і кожний вузол може бути приймальним вузлом, а також передавальним вузлом. Наприклад, кожний вузол може містити щонайменше одну приймальну антену і зв'язаний приймальний тракт, а також щонайменше одну передавальну антену і зв'язаний тракт передачі. Більш того, кожний вузол може містити один або більше процесорів для виконання програмного коду для здійснення будь-якого і всіх способів і/або протоколів, описаних в даному документі, а також пам'ять для зберігання даних і/або машиновиконуваних команд, що асоціюються з різними способами і/або протоколами, описаними в даному документі. Фіг. 1 ілюструє декілька вибіркових аспектів системи 100 бездротового зв'язку. Система 100 включає в себе декілька бездротових вузлів, загалом позначених як вузли 102 і 104. Вказаний вузол може приймати і/або передавати один або більше потоків трафіка (наприклад, потоки даних). Наприклад, кожний вузол може містити щонайменше одну антену і асоційовані компоненти приймача і передавача. У подальшому поясненні термін "приймальний вузол" може використовуватися для посилання на вузол, який приймає, і термін "передавальний вузол" може використовуватися для посилання на вузол, який передає. Подібне посилання не має на увазі, що вузол нездатний здійснювати як операції передачі, так і операції прийому. Вузол може бути реалізований різними способами. Наприклад, в деяких варіантах здійснення вузол може містити термінал доступу, точку ретрансляції або точку доступу. Посилаючись на фіг. 1, вузли 102 можуть містити точки доступу або точки ретрансляції, і вузли 104 можуть містити термінали доступу. У деяких варіантах здійснення вузли 102 полегшують зв'язок між вузлами мережі (наприклад, мережа Wi-Fi, стільникова мережа зв'язку, або мережа WiMAX). Наприклад, коли термінал доступу (наприклад, термінал 104 А доступу) знаходиться в зоні покриття точки доступу (наприклад, точка 102А доступу) або точки ретрансляції, термінал 104А доступу може таким чином взаємодіяти з іншим пристроєм системи 100 або будь-якої іншої мережі, яка з'єднана для здійснення зв'язку із системою 100. У даному документі один або більше з вузлів (наприклад, вузли 102В і 102D) можуть містити дротову точку доступу, яка передбачає можливість з'єднання з іншою мережею або мережами (наприклад, глобальна мережа 108, наприклад, Інтернет). У деяких аспектах два або більше вузлів системи 100 (наприклад, вузли набору загальних незалежних служб) асоціюються один з одним для створення потоків трафіка між вузлами через один або більше каналів зв'язку. Наприклад, вузли 104А і 104В можуть асоціюватися один з одним через відповідні точки 102А і 102С доступу. Таким чином, один або більше потоків трафіка можуть бути створені до і від термінала 104А доступу через точку 102А доступу і один або більше потоків трафіка можуть бути створені до і від термінала 104В доступу через точку 102С доступу. У деяких випадках декілька вузлів в системі 100 можуть намагатися передавати в той самий час (наприклад, протягом того самого інтервалу часу). У залежності від відносних положень 4 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 передавального і приймального вузлів і потужності передачі передавальних вузлів, може виявитися неможливим надійно здійснювати подібний паралельний зв'язок. При цих обставинах бездротові ресурси системи 100 можуть досить використовуватися у порівнянні з, наприклад, системою, яка просто використовує CSMA-режим роботи ("множинний доступ з контролем несучої"). Однак в інших обставинах бездротові передачі від вузла в системі 100 можуть бути перешкодою прийому в неасоційованому вузлі в системі 100. Наприклад, вузол 104В може бути таким, що приймає від вузла 102С (як представлено символом 106А бездротового зв'язку), в той час як вузол 102D передає у вузол 104С (як представлено символом 106В). У залежності від відстані між вузлами 104В і 102D і потужностями передачі вузла 102В, передачі від вузла 102D (як представлено пунктирним символом 106С) можуть бути перешкодою прийому у вузлі 104В. Аналогічним чином, передачі від вузла 104В можуть бути перешкодою прийому у вузлі 102D в залежності від потужності передачі вузла 104В. Для зменшення подібних перешкод, вузли системи бездротового зв'язку можуть використовувати схему обміну повідомленнями між вузлами. Наприклад, приймальний вузол, який випробовує перешкоди, може передавати RUM (повідомлення використання ресурсів) для позначення, що вузол знаходиться в невигідному положенні будь-яким чином. Сусідній вузол, який може бути потенційним джерелом перешкод, яке приймає RUM, може вибирати обмеження своїх майбутніх передач будь-яким чином, щоб уникнути перешкод з вузлом, що передає RUM - тобто, приймальним вузлом, який передав RUM. У даному документі рішення приймальним вузлом про передачу RUM може бути основане, щонайменше частково, на якості послуги, асоційованій з даними, прийнятими в цьому вузлі. Повідомлення запиту, повідомлення надавання і передачі даних можуть бути керованими по потужності; проте, незважаючи на це, вузол може випробовувати надмірні перешкоди, які викликають неприйнятні рівні відношення "сигнал-шум плюс взаємні перешкоди" (SINR). Для того щоб пом'якшити небажано низьке SINR, можуть використовуватися RUM. RUM може широкомовно передаватися приймачем, коли рівні перешкод на бажаних несучих приймача перевищують попередньо визначений пороговий рівень. Як розглянуто в даному документі, в аспекті розгортання RUM, RUM передається приймальним вузлом, коли він не може виконати вимоги якості обслуговування (QoS). Вимоги QoS можуть бути попередньо визначені і можуть виражатися у вигляді пропускної здатності (наприклад, для повного трафіка буфера), затримки (наприклад, для голосового трафіка), середньої спектральної ефективності, мінімального відношення потужності несучої до перешкоди (С/І), або інших відповідних показників. RUM інкапсулює ваговий коефіцієнт, який означає міру невигідності, з якою стикається вузол, який передає RUM. Іншими словами, в аспекті використання вагового коефіцієнту, міра невигідності є функцією QoS вузла і його необхідною QoS. Цей ваговий коефіцієнт RUM може квантуватися, використовуючи попередньо визначене число бітів. "Невигідність", як використовується в даному документі, може визначатися як функція, наприклад, відношення цільового значення до фактичного значення для заданого вузла. Наприклад, коли невигідність вимірюється як функція пропускної здатності, спектральної ефективності, швидкості передачі даних або деякого іншого параметру, де бажані вищі значення, то коли вузол знаходиться в невигідному положенні, фактичне значення буде відносно нижчим, ніж цільове значення. У подібних випадках зважене значення, яке вказує на рівень невигідного положення вузла, може бути функцією відношення цільового значення до фактичного значення. У випадках, коли бажано, щоб параметр, на якому основується невигідність, був низьким (наприклад, затримка), зворотне відношення цільового значення до фактичного значення може використовуватися для формування вагового коефіцієнту. Як використовується в даному документі, вузол, який описаний, як такий, що має "кращий" стан відносно іншого вузла, може трактуватися як такий, що має меншу міру невигідності (наприклад, вузол з кращим станом має менші перешкоди, меншу затримку, вищу швидкість передачі даних, вищу продуктивність, вищу спектральну ефективність і т. д., ніж інший вузол, з яким він порівнюється). Використовуючи RUM, приймальний вузол (наприклад, точка доступу) може блокувати вузли, що заважають, які викликають дуже багато перешкод. Іншими словами, приймальний вузол може запитувати інші вузли з передачі на несучій. У схемах мережі, де діапазон частот містить тільки одну несучу, коли RUM відсилається приймальним вузлом, весь діапазон частот блокується для призначеного йому термінала доступу. У системі зв'язку з множиною несучих, в якій доступний діапазон частот розділяється на окремі частини, кожна з яких згадується як несуча або канал, тільки певні несучі можуть блокуватися, так що приймальний вузол може ще досягнути своєї бажаної пропускної здатності, при обмеженні впливу на іншу систему. 5 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, доступний діапазон частот в системі зв'язку з множиною несучих може розділятися на чотири (4) несучі. Кожний передавальний вузол може потім плануватися для передачі на одній (1) або більше несучих, таким чином дозволяючи краще спільне використання ресурсів. Для того щоб гарантувати, що виключення перешкод відбувається рівноправним чином, тобто, щоб гарантувати, що всі вузли отримують рівноправне спільне використання можливостей передачі, RUM може містити перелік несучих, на яких приймальному вузлу бажане зниження перешкод, а також вищезазначену інформацію про ваговий коефіцієнт, як описано в даному документі. Ваговий коефіцієнт заданого приймального вузла може використовуватися для обчислення рівноправного спільного використання ресурсів для виділення вузлу. Фіг. 2 ілюструє зразкову послідовність 200 подій запит-надавання, яка включає в себе використання RUM для полегшення виділення ресурсів, згідно з одним або більше аспектами, описаними в даному документі. У прикладі, показаному на кресленні, асоційована пара вузлів 290 включає в себе термінал 292 доступу і першу точку 1 294 доступу, а також другу точку 2 296 доступу, яка є неасоційованою з асоційованою парою вузлів 290. Послідовність 200 починається з 204 і 206, під час якої точка 1 294 доступу і точка 2 296 доступу, кожна формує RUM для трансляції в інші вузли, включаючи термінал 292 доступу. RUM включає в себе ваговий коефіцієнт, який позначає, як існують точки доступу в невигідному положенні, а також, які несучі, по яких точка доступу бажає локувати передачу інших вузлів, як додатково описано в даному документі з посиланням на фіг. 3. На 212 точка 1 294 доступу і точка 2 296 доступу транслює своє відповідне RUM у вузли, наприклад, термінал 292 доступу. У 222 термінал 292 доступу обробляє всі RUM, прийняті на 212. Обробка RUM, яка здійснюється терміналом 292 доступу, описана в даному документі з посиланням на фіг. 7. На 232, якщо термінал 292 доступу визначає, що існують несучі, доступні після обробки прийнятих RUM, тоді він визначить несучі, для яких він бажає відправити запит на передачу від точки 1 294 доступу в 242. На 252 запит на передачу відсилається з термінала 292 доступу в точку 1 294 доступу. Запит може включати в себе перелік несучих, на яких термінал 292 доступу хотів би передати дані. Послідовність подій 200 може здійснюватися з урахуванням множини обмежень, які можуть примусово застосовуватися під час події зв'язку. Наприклад, термінал 292 доступу може запитувати будь-яку несучу(і), які не блоковані за допомогою RUM в попередньому часовому інтервалі. Запитані несучі можуть бути розташовані в пріоритетному порядку з перевагою для успішної несучої в найбільш останньому циклі передачі. На 264 точка 1 294 доступу визначає несучі, яким вона надасть термінал 292 доступу для передачі на основі запиту, прийнятого від термінала 292 доступу. Надавання включає в себе всі або підмножину запитаних несучих. Таким чином, надавання від точки 1 294 доступу може бути підмножиною несучих, перерахованих в запиті, що відсилається терміналом 292 доступу. Точка 1 294 доступу може бути наділена повноваженням, щоб уникати несучих, які показують високі рівні перешкод під час найбільш останньої передачі. На 272 точка 1 294 доступу може потім відсилати повідомлення надавання в термінал 292 доступу, яке вказує, що всім або підмножині запитаних несучих надано дозвіл. На 282 термінал 292 доступу може потім передавати пілотне повідомлення в точку 1 294 доступу, при прийомі якого точка 1 294 доступу може передавати інформацію про швидкість назад в термінал 292 доступу, щоб сприяти зниженню небажано низького SINR. При прийомі інформації про швидкість термінал доступу 292 може продовжити передачу даних на наданих несучих і при вказаній швидкості передачі. Під час передачі термінал 292 доступу додатково може відсилати дані на всіх або підмножині несучих, наданих в повідомленні надавання. Термінал 292 доступу може знижувати потужність передачі на деяких або всіх несучих під час своєї передачі даних. Фіг. 3 є ілюстрацією методології 300 для формування RUM в системі з множиною несучих відповідно до різних аспектів, описаних вище. Метод для досягнення рівноправності серед вузлів, що суперечать, здійснюється за допомогою коректування числа несучих, для яких необхідно передати RUM згідно з мірою невигідності, асоційованою із вказаним вузлом, відповідно до одного або більше аспектів. Як описано в даному документі, RUM передається приймальним вузлом, наприклад, точкою доступу для вказування, що вона випробовує погані умови зв'язку і бажає зниження перешкод, з якими стикається. RUM включає в себе ваговий коефіцієнт, який вимірює міру невигідності, яку випробовує вузол. Згідно з аспектом, ваговий коефіцієнт може бути заданий як функція порогової величини, що згадується як порогова величина відправки RUM (RST). В іншому аспекті, ваговий коефіцієнт може бути встановлений 6 UA 98863 C2 5 10 15 20 25 30 35 40 45 на середню пропускну здатність. У даному документі, RST є середньою пропускною здатністю, яка бажана вузлу. Коли передавальний вузол, наприклад, термінал доступу прослуховує численні RUM, він може використовувати відповідний ваговий коефіцієнт для дозволу змагання між ними. Якщо, наприклад, термінал доступу приймає багаточисленні RUM і RUM з найвищим ваговим коефіцієнтом, що виходить з власної точки доступу термінала доступу, то він може вирішити передати запит на відправку даних в свою точку доступу. Якщо ні, термінал доступу може утримуватися від передачі. RUM дозволяє точці доступу очистити перешкоди в своєму безпосередньому сусідстві, оскільки вузли, які приймають RUM, можуть спонукатися утримуватися від передачі. Нарівні з тим, що вагові коефіцієнти дають можливість рівноправного змагання (наприклад, точка доступу з найбільшим невигідним положенням виграє), наявність МАС з декількома несучими може надати іншу міру свободи. А саме, коли система підтримує численні несучі, RUM може передавати CM (наприклад, бітову маску) в доповнення до вагового коефіцієнту. CM вказує несучі, на яких це RUM є застосовним. Число каналів, для яких точка доступу може відсилати RUM, може бути основане на його власній мірі невигідності, щоб дозволити вузлам з дуже поганою історією швидше викликати зміни. Коли RUM є успішними, і швидкість передачі, прийнята у відповідь на це точкою доступу, поліпшує її стан, точка доступу може знижувати число несучих, для яких вона відсилає RUM. Якщо через сильне перевантаження RUM спочатку не мають успіху і пропускна здатність не поліпшується, точка доступу може збільшити число несучих, для яких вона відсилає RUM. У дуже завантаженій ситуації точка доступу може знаходитися в дуже невигідному положенні і може відсилати RUM для всіх несучих, таким чином вироджуючись у випадок єдиної несучої. На 302 міра невигідності може бути визначена для точки доступу, і RUM може формуватися для позначення міри невигідності для інших вузлів в діапазоні "прослуховування" (тобто, чи відсилають вони дані в точку доступу чи ні), при цьому RUM містить інформацію, яка вказує, що перша попередньо визначена порогова величина задоволена або перевищена. Перша попередньо визначена порогова величина може являти собою, наприклад, рівень перешкод над тепловим шумом (IOТ), швидкість передачі даних, відношення потужності несучої до перешкоди (С/І), рівень пропускної здатності, рівень спектральної ефективності, рівень затримки або будьяке інше відповідне вимірювання, за допомогою якого послуга в першому вузлі може бути виміряна. На 304 RUM може бути зважене, щоб вказувати міру, в якій друга попередньо визначена величина перевищена. Друга попередньо визначена порогова величина може являти собою, наприклад, рівень перешкод над тепловим шумом (IOТ), швидкість передачі даних, відношення потужності несучої до перешкоди (С/І), рівень пропускної здатності, рівень спектральної ефективності, рівень затримки або будь-яке інше відповідне вимірювання, за допомогою якого рівень послуги в першому вузлі може бути виміряний. Згідно з деякими аспектами, значення вагового коефіцієнту може бути квантованим значенням. Хоча перша і друга попередньо визначені порогові величини можуть бути в основному рівними, їм не обов'язково бути рівними. Інформація вагового коефіцієнту, що передається в кожному RUM, призначена для передачі всім вузлам в діапазоні прослуховування міри, в якій точці доступу не вистачало діапазону частот через перешкоди від інших передач. Ваговий коефіцієнт може представляти міру невигідності і може бути більшим, коли точка доступу знаходилася в більш невигідному положенні, і меншим, коли знаходилася в менш невигідному положенні. Міра невигідності може діставатися, використовуючи множину чинників. Як приклад, якщо пропускна здатність використовується для вимірювання міри невигідного положення, тоді можливе співвідношення може бути представлено як: 50 55 де Rtarget являє собою бажану пропускну здатність, Ractual є фактичною пропускною здатністю, яка досягнута, і Q(x) являє собою квантоване значення х. Коли існує єдиний потік в точці доступу, Rtarget може являти собою мінімальну бажану пропускну здатність для цього потоку, і Ractual може являти собою середню пропускну здатність, яка досягнута для цього потоку. Потрібно відмітити, що вищі вагові коефіцієнти значень, які являють собою вищу міру невигідності, є умовними. Як приклад передбачимо, що бажана пропускна здатність для вузла дорівнює 500 Кбіт/с. Однак вузол досягає лише фактичної пропускної здатності в 250 Кбіт/с. У 7 UA 98863 C2 5 10 цьому випадку ваговий коефіцієнт може обчислюватися на основі вузла, потребуючого подвійної поточної величини пропускної здатності (500 Кбіт/с/250 Кбіт/с=2), щоб досягнути бажаної пропускної здатності. Аналогічним чином, умова, де вищі вагові коефіцієнти значень являють собою нижчу міру невигідності, може використовуватися, якщо логіка точності по ваговому коефіцієнту відповідним чином модифікується. Наприклад, можна використовувати відношення фактичної пропускної здатності до цільової пропускної здатності (протилежність прикладу показана вище), щоб обчислити вагові коефіцієнти. Таким чином, використовуючи вищезазначені значення, 1 відношення становило б 250 Кбіт/с/500 Кбіт/с, яке дорівнювало б А, або 50 % від цільової пропускної здатності. Якщо існує множина потоків в точці доступу, з потенційно різними значеннями Rtargeb то точка доступу може вибрати встановити ваговий коефіцієнт на основі найбільш невигідного потоку. Наприклад: 15 20 25 30 35 40 45 50 55 де j є показником потоку в точці доступу. Інші варіанти, наприклад, базування вагового коефіцієнту на сумі пропускної здатності потоку, можуть також здійснюватися. Потрібно відмітити, що функціональні форми, використовувані для вагового коефіцієнту у вищевикладеному описі, наведені тільки для ілюстрації. Ваговий коефіцієнт може обчислюватися множиною різних способів і використання інших, ніж пропускна здатність, метрик. Згідно з пов'язаним аспектом, точка доступу може визначати, чи має вона дані, що чекають виконання від відправника (наприклад, передавача). Це так, якщо вона прийняла запит або якщо вона прийняла попередній запит, який вона не задовольнила. У цьому випадку точка доступу може передавати RUM, коли Ractual нижча за Rtarget. Ваговий коефіцієнт додатково може бути нормалізований відносно максимального і мінімального значень. Наприклад, ваговий коефіцієнт може бути нормалізований як значення між Oil. Нормалізовані значення можуть бути визначені на основі прийнятого вагового коефіцієнту RUM з найвищим прийнятим ваговим коефіцієнтом RUM, встановленим на значення 1, нарівні з тим, що найнижчий прийнятий ваговий коефіцієнт RUM встановлений на значення 0. Додаткова розмірність для виключення зіткнень може бути реалізована, якщо перелік несучих в RUM, на яких вузол бажає знизити перешкоди, включений разом з ваговим коефіцієнтом в RUM, що може бути корисним, коли приймальному вузлу, наприклад, точці доступу, необхідно планувати прийом невеликого об'єму даних по частині каналу і небажане повернення до інших вузлів з усього каналу. Перелік несучих може бути реалізований з бітовою маскою, яка містить інформацію, на яких несучих точка доступу хотіла б знизити перешкоди. Коли кожне RUM посилюється за допомогою бітової маски, також що згадується в даному документі як маска несучої (CM), вузол може знижувати перешкоди зі своїх сусідніх вузлів (наприклад, точки доступу або термінали доступу) по підмножині несучих, а не по всіх несучих. Цей аспект може надавати тоншу гранулярність в механізмі виключення зіткнень, який може бути важливим для пульсуючого трафіка. CM може також додатково використовуватися у формуванні запитів для передачі терміналом доступу в запиті частини каналу, а також формуванні надавань на запит точкою доступу у відповіді на запити (наприклад, відповідь може бути надаванням частини каналу). Посилаючись на фіг. 4, де діапазон частот розділяється на 4 несучі, CM 400, що міститься в RUM, має вигляд ХХХХ, де кожний X є бітовою маскою, яка може бути "1", позначаючи, що несуча, на яку він посилається, повинна бути заблокована (тобто, на якій необхідно знизити перешкоди), або "0", позначаючи, що несуча, на яку він посилається, не блокується. В описаному зразковому варіанті реалізації додатково, де несучі пронумеровані "0", "1", "2", "3", крайній лівий біт 402 в CM 400 є бітовою маскою для несучої "З", другий біт 404, розташований праворуч від крайнього лівого біта 402 є бітовою маскою для несучої "2", третій біт 406, розташований праворуч від другого біта 404, є бітовою маскою для несучої "1", і четвертий біт 408, розташований праворуч від третього біта 406, є бітовою маскою для несучої "0". Для аспекту, в якому повний діапазон частот може блокуватися за допомогою RUM, RUM містить CM з усіма "1", що вказують, що точка доступу бажає блокувати кожну несучу в діапазоні частот. Інші аспекти надають для використання CM, щоб вказати число несучих, що призначаються 8 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 точці доступу. Наприклад, 6-бітова маска може використовуватися для, що RUM можуть відсилатися для 6 несучих. Точка доступу може додатково запитувати, щоб вузол, що створює перешкоди, утримувався від передачі на всіх або підмножині призначених піднесучих. На 306 і 308, під час створення СМ для реалізації часткового керування перешкодами діапазону частот, дві зі змінних, які необхідно визначити, є числом несучих, яке повинне бути блоковане точкою доступу, а також певним ідентифікатором несучих, які повинні бути блоковані. На 310 зважене і масковане RUM може передаватися в один або більше інших вузлів. Як розглянуто в даному документі, коли вузол отримує повідомлення RUM, йому необхідно підкоритися RUM тільки відносно несучих, визначених в масці несучих. Наприклад, коли терміналу доступу необхідно підкорятися множині RUM від різних точок доступу, він повинен здійснювати операцію "АБО" по несучих у всіх масках несучих RUM - доповнення цієї маски, що вказує несучі, які термінал доступу може запитувати від точки доступу. У аспекті системи, вузли, наприклад точки доступу, організовані для використання першого набору несучих для обслуговування асоційованих терміналів доступу, близьких до них, з першим рівнем потужності передачі. Інші несучі використовуються з другим рівнем потужності передачі і можуть використовуватися як віддаленими, так і близькими асоційованими терміналами доступу. Перший рівень потужності передачі нижчий, ніж другий рівень потужності передачі. Несучі, призначені першому рівню потужності передачі, згадуються як несучі низької потужності, а несучі, призначені для другого рівня потужності передачі, є, відповідно несучими з високою потужністю. Для мінімізації перешкод несучих з високою потужністю для клієнтів сусідніх терміналів доступу, стільники додатково упорядковуються так, що два суміжних стільники не використовують ті самі несучі з високою потужністю. Таким чином, як на близькі, так і на віддалені абоненти точки доступу, не впливають несучі з високою потужністю сусідньої точки доступу як перешкоди. В одному зразковому варіанті здійснення система динамічного спільного використання діапазону частот (гнучкого діапазону) створюється в прямій лінії зв'язку з використанням багаточастотних RUM, слідуючи процесу 500, проілюстрованому на фіг. 5. На етапі 502 кожна базова станція формує динамічну маску несучих. В одному аспекті динамічна маска несучої формується на основі псевдовипадкової послідовності, як описано далі. У кожному часовому інтервалі вузол формує нову маску несучих і використовує її для вибору несучих для блокування. На етапі 504 кожний термінал доступу, який асоційований з точкою доступу, забезпечується загальною маскою несучих. В одному аспекті це може гарантуватися надаванням асоційованим терміналам доступу того самого ключа, що і точці доступу, для формування псевдовипадкової послідовності. На етапі 506, коли одному або більше з асоційованих терміналів доступу необхідно здійснити керування перешкодами, вони відсилають RUM, наприклад, як на 222 на фіг. 2, з урахуванням загальної маски несучих. Насправді всі термінали доступу, асоційовані з точкою доступу, передають RUM, використовуючи ту саму маску несучих, як сформовану точкою доступу. Різні термінали доступу, асоційовані з тією самою точкою доступу, можуть передавати RUM для різного числа несучих, але використовують ту саму послідовність пріоритетів масок несучих. На етапі 508 сусідня точка доступу може отримувати одне або більше з цих повідомлень RUM, що відсилаються з терміналів доступу, наприклад, як на 224 і 226 на фіг. 2. Вона потім підкоряється цим RUM і знижує свою потужність на цих несучих. В одному аспекті асоційовані термінали доступу можуть також бути необхідні для зниження потужності на цих несучих, таким чином, гарантуючи всім зв'язаним вузлам той самий профіль передачі. В одному аспекті попереднє планування може використовуватися, щоб гарантувати, що сусідні базові станції мають додаткові маски несучих. Таким чином, в інтервалі, коли конкретна несуча (наприклад, несуча 1) з'являється в передній частині маски несучих в першій точці доступу, її сусідні точки доступу отримають ту саму несучу (наприклад, несуча 1) в кінцевій частині масок їх несучих. В іншому аспекті може також використовуватися динамічне навчання/коректування масок несучих сусідніх базових станцій. Зразковий процес 600 функціонування цього підходу в прямій лінії зв'язку проілюстрований на фіг. 6, де на 602 термінали доступу, які асоційовані з конкретною точкою доступу, прослуховують преамбули суперкадру або сигналів від точок доступу, що заважають. Ці сигнали (або преамбули суперкадру) передають інформацію про маску несучих, що використовується точками доступу, що заважають. На 604 ця інформація передається в точку доступу, асоційовану з терміналом доступу, який може коректувати відповідно свою маску на 606. 9 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Розглянемо приклад. Послідовність пріоритетів маски несучих точки А доступу дорівнює "4231", нарівні з тим, що послідовність сусідньої точки В доступу дорівнює "1324". Коли термінали доступу, що належать обом точками доступу, передають RUM, вони будуть робити це на різних несучих. Передбачимо, що термінали доступу точки А доступу передають RUM з маскою "1010" несучих (2 заблоковані несучі), а термінали доступу точки В доступу передають RUM з маскою "0001" (1 заблокована несуча). Точка В доступу потім підкоряється RUM точки А доступу і знижує свою потужність на несучих 4 і 2, а точка А доступу знижує свою потужність на несучій 1. Це реалізовує властивість гнучкого діапазону динамічним чином. В одному аспекті, на відміну від статичної системи з гнучким діапазоном, система RUM з множиною несучих накладає обмеження в міру необхідності. Наприклад, тільки коли деякі вузли не задовольняють своїм вимогам QoS, застосовуються обмеження по потужності на конкретних несучих. Посилаючись знову на фіг. 2, функціонування термінала доступу, наприклад, термінала 292 доступу в запиті діапазону частоти на 222, 232 і 242, тепер описане з посиланням на фіг. 7 і на фіг. 8. На 702 термінал 292 доступу приймає і збирає RUM, що відсилаються точкою доступу, включаючи його асоційовану точку 1 294 доступу. На 704 в аспекті функціонування термінала 292 доступу, термінал 292 доступу розглядає тільки ті RUM, які мають ваговий коефіцієнт вищий, ніж ваговий коефіцієнт точки доступу, асоційованої з терміналом 292 доступу (тобто точка 1 294 доступу), з прийнятих RUM. Розглянемо приклад, де термінал 292 доступу прийняв RUM від трьох точок доступу в доповнення до одного від точки 1 294 доступу, його асоційованої точки доступу, - кожне з цих трьох інших RUM має ваговий коефіцієнт вищий, ніж ваговий коефіцієнт RUM від точки 1 294 доступу. Ці три RUM мають CM із CM 802 ("1001"), CM 804 ("1000"), і CM 806 ("0010"), слідуючи зразковому вигляду CM, як описано на фіг. 4. Передбачимо додатково, що на основі вагового коефіцієнту з трьох RUM термінал 292 доступу повинен брати до уваги ці RUM. Таким чином, термінал 292 доступу повинен обробляти CM, що міститься в трьох RUM. На 706, передбачаючи, що термінал 292 доступу повинен враховувати і обробляти три прийнятих RUM, термінал 292 доступу здійснює операцію "АБО" по CM з цих RUM для створення складової CM 812 (тобто, складова маска несучої). Продовжуючи вищевикладений приклад, складова CM 812 дорівнює "1011". В одному аспекті, CM з асоційованої точки доступу термінала 292 доступу не використовується. На 708, для визначення, чи існують будь-які несучі, на яких термінал 292 доступу може запитувати діапазон частот, термінал 292 доступу здійснює операцію "НЕ" по складовій CM 812 для створення інвертованої складової CM (I-CM) 822, яка вказує, які несучі є доступними. І-СМ 822 може використовуватися терміналом 292 доступу в своєму запиті діапазону частот від точки 1 294 доступу. На 710 визначається, чи існують несучі, на яких термінал 292 доступу може запитувати діапазон частот. В одному аспекті зразкової роботи термінала 292 доступу, термінал 292 доступу визначить, чи існують будь-які несучі, які не блокуються за допомогою використання ІСМ 822. Наприклад, якщо існує щонайменше єдине значення "1" в І-СМ 822, то існує щонайменше одна доступна несуча. На 712, якщо існують доступні несучі, термінал 292 доступу створює запит CM (R-CM) 832. В одному аспекті R-CM 832 задається як І-СМ 822, створена на 710. Продовжуючи приклад, наведений вище, де діапазон частот розділяється на чотири (4) несучі R-CM 832 також буде мати той самий вигляд, як і CM 400, яка є виглядом "ХХХХ", де кожний "X" може бути "1", означаючи, що термінал 292 доступу запитує передачу на цій несучій, або "0", означаючи, що термінал 292 доступу не запитує передачу на цій несучій. Таким чином, CM, що має значення "0100", може відсилатися в запиті в точку 1 294 доступу. Іншими словами термінал 292 доступу розглядає несучі "3", "1", і "0" як заблоковані, а несучу "2" як відкриту. Якщо термінал 292 доступу вирішує запитати діапазон частот, то R-CM 832 буде "0100". В іншому аспекті, R-CM 832 основана на, але не ідентична І-СМ 822, як проілюстровано на фіг. 9, де проілюстрований процес 900 для визначення, скільки несучих необхідно розмістити в запиті для передачі терміналом 292 доступу в точку 1 294 доступу. Це креслення може також використовуватися для опису числа несучих, які точка 1 294 доступу надасть терміналу 292 доступу, як пояснюється далі. На 902 термінал 292 доступу визначить число несучих, які він запитає. Це визначення може бути основане на величині трафіка, який термінал 292 доступу бажає передати. Подібне визначення може також бути основане, наприклад, на необхідності, асоційованій з перешкодами, що випробовуються в терміналі доступу, або будь-якому іншому відповідному параметрі (наприклад, затримка, швидкість передачі даних, спектральна ефективність і т. д.). 10 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з іншими аспектами, якщо ваговий коефіцієнт асоційований з кожним вузлом, визначення числа несучих, необхідних для вказаної передачі, може бути функцією вагового коефіцієнту, асоційованого з вузлом, функцією вагових коефіцієнтів, асоційованих з іншими вузлами, що запитують несучі, функцією числа несучих, доступних для передачі, або будь-якого поєднання попередніх чинників. Наприклад, ваговий коефіцієнт може бути функцією числа потоків через вузол, рівня перешкод, що випробовуються у вузлі і т. д. Згідно з іншими аспектами, вибір несучої може містити розбиття несучих на один або більше наборів і може бути оснований частково на прийнятому RUM, яке вказує, що одна або більше несучих в наборі несучих є недоступними. RUM може оцінюватися для визначення, чи доступна задана несуча (наприклад, не ідентифікована RUM). Наприклад, може бути зроблене визначення, що задана несуча доступна, якщо вона не перерахована в RUM. Інший приклад, коли несуча вважається доступною, навіть якщо було прийняте RUM для цієї несучої, але оголошений ваговий коефіцієнт для цього каналу був нижчим, ніж ваговий коефіцієнт, оголошений в RUM, що відсилається приймачем вузла. На 904 термінал 292 доступу визначить конкретні несучі, які він запитує в R-СМ, щоможе залежати від конкретних несучих, призначених для конкретних типів трафіка або попередньо визначених критеріїв вибору. В одному аспекті несучі, які вибрані, є функцією (наприклад, підмножина) доступних несучих, визначених на етапі 710. Вибір несучих може також здійснюватися з перевагою доступних несучих. Наприклад, несучі, які були доступні в попередній інтервал передачі, можуть вибиратися перед несучими, які були зайняті в попередній інтервал передачі. Потрібно зазначити, що послідовність операцій, проілюстрованих за допомогою 902 і 904, може бути зворотною або комбінованою в тому, що загальне число несучих, які можуть запитуватися, може призначатися доступними несучими. Наприклад, якщо існує тільки одна доступна несуча для вибору, то послідовність операцій, проілюстрована за допомогою 902 і 904, може об'єднуватися. На 906 запит відсилається після того, як сформована R-CM. У вищезгаданому прикладі єдиною можливою конфігурацією R-CM є "0100", оскільки існує тільки одна доступна несуча. В іншому прикладі, якщо всі чотири несучі є доступними, і термінал 292 доступу бажає передавати на несучих 0, 1 і 3, то створюється R-CM "1101". У доповнення до визначення кількості несучих, яке необхідно перерахувати в CM, іншим чинником є конкретна ідентифікація несучих, які повинні блокуватися вузлом, що передає RUM. В одному аспекті кожний вузол вибирає певні несучі, які вони бажають блокувати, використовуючи підхід псевдовипадкового вибору несучих, де маска створюється на основі переліку пріоритетів CM. Більш конкретно, несучі, які вибираються для включення в CM, вибираються в порядку, заданому в списку пріоритетів CM. Список пріоритетів CM створюється псевдо-випадково для кожного інтервалу або інтервалу зв'язку. Фіг. 10 ілюструє функціонування зразкового процесу 1000 вибору псевдовипадковою несучою, де на 1002 список пріоритетів CM створюється випадковим чином. На 1004 несуча вибирається зі списку пріоритетів CM. Потім визначається, чи існують будь-які несучі, залишені для вибору на 1006. Наприклад, якщо необхідно вибрати більше однієї несучої, і тільки одна несуча вибрана, то процес повертається до 1004, де інша несуча вибирається зі списку пріоритетів CM. Якщо всі несучі, які необхідно вибрати, ідентифіковані, то функціонування продовжується з 1008, де CM створюється на основі несучих, вибраних зі списку пріоритетів CM. Відносно 1002, в іншому аспекті процесу 1000 вибору псевдовипадкової несучої, список пріоритетів CM формується, тільки якщо визначена щонайменше одна несуча, що підлягає блокуванню. Фіг. 11 ілюструє таблицю 1100, що ілюструє маски, створені за допомогою процесу 1000 псевдовипадкового вибору несучих, де множина інтервалів 1110 показані з множиною переліків 1120 пріоритетів CM, що розміщує несучі, які необхідно маскувати в порядку пріоритету; список числа несучих, які необхідно блокувати 1130; і перелік результативних CM 1140. Чотири несучих передбачаються як доступні в зразковій системі, з переліком несучих в кожній CM, яка має старший біт (MSB), який є крайнім лівим бітом, таким чином, несуча "З" позначається за допомогою крайнього лівого біта в CM, несуча "2" є другим крайнім лівим бітом, несуча "1" є третім крайнім лівим бітом, і несуча "0" є четвертим крайнім лівим бітом (або правим крайнім бітом). Наприклад, під час інтервалу 1 1112, перераховується список 1122 пріоритетів "CM 3, 2, 1, 0", який вказує, що якщо тільки одна несуча повинна бути заблокована, то тільки перша несуча в списку, тобто, несуча "З" включається в результативну CM. Якщо дві несучі повинні блокуватися, то перша і друга несучі в списку, тобто несучі "З" і "2", включаються в результативну CM. Якщо три несучих повинні блокуватися, то перша, друга і третя несучі, тобто 11 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 несучі "3", "2" і "1" включаються в результативну CM. Якщо всі чотири несучі повинні бути заблоковані, то несучі "З", "2", "1" і "0" включаються в результативну CM. Як проілюстровано на фіг. 11, оскільки дві несучі повинні блокуватися (як визначено числом несучих, які повинні бути заблоковані за допомогою індикатора 1132), повинна створюватися результативна CM 1142 "1100". У інтервалі 2 1114 три несучі повинні бути заблоковані, як вказано індикатором 1134 числа несучих, які повинні бути заблоковані. При заданому списку 1124 пріоритетів CM "0, 2, 3, 1", створюється результативна CM 1144 "1101", оскільки несучі "0", "2" і "3" вибрані для CM. Якщо необхідно вибрати тільки дві несучі, створюється результативна CM "0101", оскільки вибираються несучі "0" і "2". Якщо необхідно вибрати тільки одну несучу, створюється результативна CM "0001", оскільки вибрана несуча "0". У інтервалі 3 1116 однанесуча повинна бути заблокована, як вказано індикатором 1136 числа несучих, які повинні бути заблоковані, і при заданому списку 1126 пріоритетів CM "2, 1, 0, 3" створюється результативна CM 1146 "0100", оскільки несуча "2" вибирається для CM. У інтервалі 4 1118 не блокуються ніякі несучі, як вказано індикатором 1138 числа несучих, які повинні бути заблоковані, і створюється результативна CM 1148 "0000", оскільки несуча "2" вибирається для CM. В іншому аспекті замість кожного вузла, що формує псевдовипадковий список пріоритетів СМ для кожного інтервалу, кожний вузол конфігурується з фіксованим, статичним списком пріоритетів CM. Використовуючи фіксований статичний список пріоритетів CM, число несучих, яке необхідно блокувати, повинне вибиратися в порядку, як задано в списку пріоритетів CM. Таким чином, щоб блокувати одну несучу, вибирається перша несуча з фіксованого списку пріоритетів CM. Щоб заблокувати дві несучі, вибираються перші дві несучі в цьому фіксованому списку пріоритетів CM і так далі. У цій схемі, вибираючи несучі, які необхідно перерахувати в результативній CM (тобто несучі які повинні бути заблоковані) попередньо визначеним чином, може бути введене повторне використання частот. У першому прикладі вузол звичайно може використовувати всі частоти. Однак протягом інтервалів перевантаження вузол перемикається на вибір числа несучих, які необхідно блокувати в порядку, як задано фіксованим списком пріоритетів CM вузла. В одному підході, фіксований список пріоритетів CM може передаватися в кожний вузол, використовуючи з'єднання дротової лінії, де вузол є дротовим. Наприклад, якщо вузол є АР, яка є дротовою для мережі, до АР може відсилатися статичний список пріоритетів CM з контролера. В іншому аспекті динамічної системи з гнучким діапазоном результативна маска несучих створюється, використовуючи список пріоритетів CM, який оснований на вимірюваннях рівня перешкод над тепловим шумом (IOТ), виявленого для кожної несучої, де формується список пріоритетів CM, який включає в себе несучі разом з IOТ, що вимірюється для цієї несучої. Потім несучі, перераховані в списку пріоритетів CM, сортуються в порядку виміряного IOТ, від найвищого IOТ до найменшого. В одному підході несучі, на яких потужність повинна знижуватися, вибираються зі списку пріоритетів СМ в сортованому порядку, які є несучими, на яких вузол випробовує найбільші перешкоди. У цьому підході зниження потужності на цих несучих є найбільш вигідним для інших вузлів. Однак це також несучі, де вузол, ймовірно, впливає на найбільше число сусідніх вузлів. В іншому підході несучі сортуються від найменшого IOТ до найбільшого, в цьому порядку. Таким чином, в цьому іншому підході, вузол не бере до уваги ті несучі, де має місце висока міра змагання а, замість цього, зосереджується на тих несучих, де він, ймовірно, впливає на найменше число конкурентів. Фіг. 12 ілюструє процес 1200 створення CM, де на 1202 формується список пріоритетів CM, який включає в себе кожну несучу разом з IOТ, виміряним для цієї несучої. Потім, на 1204 несучі, перераховані в списку пріоритетів CM, сортуються в порядку виміряного IOТ. В одному підході, як розглянуто вище, несучі, які перераховані вище в списку, є несучими, на яких вузол оцінює, що вузли, які заважають, викликають найбільші перешкоди. В іншому підході, несучі, які перераховані в списку, є несучими, на яких вузол оцінює, що вузли, які заважають, викликають найменші перешкоди. Несуча(і), яку необхідно ідентифікувати для включення в CM, вибирається з відсортованого списку пріоритетів CM попередньо визначеним чином (наприклад, зверху вниз). Наприклад, розглянемо зразковий список пріоритетів CM з "3", "2", "0" і "1", який існує від найвищого IOТ до найменшого IOТ відсортованого списку пріоритетів CM, який означає, що вузол ідентифікував, що несуча "З" має найвищий IOТ, і несуча "1" має найменший IOТ, при цьому несучі "2" і "0" є несучими з другим і, відповідно, третім по висоті IOТ. Якщо перешкоди викликаються тільки на двох з чотирьох несучих, то несучі "3" і "2" вибираються, в цьому порядку, на основі прикладу вузла, що конфігурується для обмеження перешкод на несучих, де він виявляє найвищий IOТ. 12 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 На 1206 визначається, чи існують будь-які несучі, які необхідно ідентифікувати для включення в СМ. В одному аспекті це визначається за допомогою визначення, чи існувало достатнє число несучих, ідентифікованих як таке, що дорівнює числу несучих, на яких повинна бути знижена потужність. Продовжуючи з попереднім прикладом, якщо необхідно знизити потужність на двох несучих, але тільки одна з цих несучих (наприклад, несуча "3") ідентифікована, то достатнє число несучих, на яких необхідно знизити потужність, не ідентифіковане. Для того щоб продовжити ідентифікацію несучих, на яких повинна бути знижена потужність, функціонування продовжується на 1208, де несуча вибирається зі списку пріоритетів CM. Продовжуючи приклад, якщо несуча (тобто, несуча "3") ідентифікована, несуча "2", яка є наступною в списку нижче несучої "3", ідентифікується для включення в CM. Якщо всі несучі, які необхідно ідентифікувати за допомогою СМ, на яких повинна бути знижена потужність, ідентифіковані, то CM створюється на 1210. З іншого боку, продовжуючи заданий приклад, якщо дві несучі ("3" і "2") ідентифіковані для включення в СМ на основі їх положення в списку пріоритетів CM, тоді ніякі додаткові несучі не треба ідентифікувати, і створюється CM "1100" (наприклад, CM з відображеними несучими "3" і "2"). В іншому аспекті несучі, на яких треба знизити потужність, вибираються на основі величини перешкод, що оцінюються вузлом, з якими стикаються несучі. В одному підході вузол відмічає несучі, які він оцінює, які будуть стикатися з найбільшими перешкодами. Для цього підходу враховується, що вузол бажає знизити перешкоди настільки, наскільки можливо, на несучих, на яких він випробовує найбільші перешкоди. В іншому підході вузол підвищує потужність на несучих, які, за його оцінкою, стикаються з найменшими перешкодами. У цьому підході враховується, що вузол використовує несучі, на яких передає найменше число інших вузлів, таким чином викликаючи найменшу величину спотворень для інших вузлів, що використовують цю несучу. Фіг. 13 ілюструє процес 1300 вибору несучої, здійснюваний на АР, де на 1302 АР приймає від кожного AT, асоційованого з вимірюваннями АР конкретним AT рівнів пілот-сигналу від кожної з АР в активному наборі конкретного AT. Наприклад, якщо мережа включає в себе АР_0, асоційовану з AT, AT вимірює рівні пілот-сигналів, які він приймає від всіх АР в своєму активному наборі, і повідомляє ці вимірювання в АР_0. В одному підході, кожний AT прогнозує своє основне джерело перешкод на основі послідовності вимірювань перешкод, прийнятих по багатьох попередніх інтервалах. Кожний AT додатково може ідентифікувати свої основні джерела перешкод, оскільки кожна АР відсилає свою інформацію ідентифікації в своєму повідомленні RUM. На 1304 найсильніші очікувані джерела перешкод ідентифікуються за допомогою АР на основі вимірювань, прийнятих від асоційованих AT. Наприклад, розглянемо ситуацію, де АР_0 асоційована з групою AT, і певні AT в цій групі AT випробовують перешкоди від АР_1 і АР_3. У цьому випадку АР_0 прийме повідомлення від своїх асоційованих AT, що АР, які викликають у них найбільші перешкоди, є АРІ і АР_3, і АР_0 визначить, чи є вони найсильнішими очікуваними джерелами перешкод. На 1306 АР створює CM, що використовується для керування перешкодами з тих ідентифікованих АР, від яких виявлені перешкоди, що прогнозуються як такі, що продовжуються (тобто, прогнозовані основні джерела перешкод). В одному аспекті АР зберігає потужність передачі АР на несучих, не перерахованих в масках несучих, переданих ідентифікованими АР, і знижує потужність передачі на несучих, не перерахованих в масках несучих цих АР, що заважають. Іншими словами, АР використовує вимірювання за допомогою AT для створення профілю передачі для набору несучих, додаткового до набору з несучих, використовуваних основними джерелами перешкод, що прогнозуються. В одному аспекті об'єднана маска несучих (U-CM) може створюватися для списку несучих, що містяться в об'єднанні масок несучих, переданих основними джерелами перешкод, що прогнозуються, для кожної групи. Додаткова маска несучої (С-СМ), крім того, може створюватися з метою переліку несучих, які знаходяться в наборі з несучих, додаткових до несучих в U-CM, і це є CM, яка використовується як результативна маска несучих (R-CM), використовувана для визначення, які несучі повинні знизити перешкоди. Хоч численні рівні потужності передачі можуть підтримуватися, R-CM лише вказує несучі, на яких знижується потужність. Це несучі з "1" в положенні несучих. Продовжуючи з поточним прикладом, АР_0 знизить потужність на несучих, які знаходяться в R-CM, причому для цих несучих створюються сильні перешкоди за допомогою {АР_1, АР_3}, які містяться в доповненні U-CM масок несучих, переданих за допомогою АРІ і АР_3. Потрібно зазначити, що не всі несучі в С-СМ необхідно перераховувати в R-СМ. Замість цього, в іншому аспекті, якщо число несучих АР (наприклад, АР_0), на яких необхідно 13 UA 98863 C2 5 10 15 20 25 30 35 40 45 5055 скоректувати потужність, менше, ніж число несучих, перерахованих в С-СМ, то R-CM лише перерахує несучі, які АР вимагає скоректувати. У цьому останньому аспекті, С-СМ може використовуватися як список пріоритетів CM, з якого АР спочатку вибере несучі, на яких необхідно знизити потужність. Фіг. 14 ілюструє CM, створену на основі процесу 1300 вибору несучої по фіг. 13, де показана АР_1 CM 1402 з RUM, прийнятого з АРІ "1001", вказуючи, що АР_1 бажає мінімізувати перешкоди на несучих "3" і "0". Також показана АР_3 CM 1404 з RUM, прийнятого з АР_3 "1010", що вказує, що АР_3 приймає перешкоди на несучих "3" і "1". Об'єднання АР_1 CM 1402 і АР_3 CM 1404 створює U-CM 1412 "1011", де несучі "3", "1" і "0" ідентифікуються як запитані для зниження перешкод в СМ за допомогою поєднання АРІ і АР_3, нарівні з тим, що С-СМ 1422, створена за допомогою доповнення U-CM, призводить до переліку несучої "2", як єдиної несучої, не запитаної для інших, щоб знизити перешкоди за допомогою АР_1 і АР_3. Результативна RRR-CM 1432 створюється з С-СМ 1422, яка в аспекті, розкритому тут, є RRRCM 1432, встановленою як така, що дорівнює С-СМ 1422. Повертаючись до фіг. 7, на 714 термінал 292 доступу відсилає запит в точку 1 294 доступу, яка передає R-CM, яка перераховує несучі, на яких термінал 292 доступу планує передавати дані. Запит може бути запитом для першої множини несучих з потужністю, яка не була знижена в найбільш останньому часовому інтервалі, який надає вплив на термінал 292 доступу. Повідомлення запиту, що відсилається в 714, може додатково бути керованим по потужності, щоб забезпечити бажаний рівень надійності в точці 1 294 доступу. На 716, якщо немає доступних несучих, то термінал 292 повернеться в режим "очікування" для очікування наступної широкомовної передачі повідомлення RUM або будь-якого повідомлення з точки 1 294 доступу. Фіг. 15 ілюструє метод 1500 для обробки запитів і формування надавання на запит на передачу, наприклад, як для точки 1 294 доступу на 264, відповідно до одного або більше аспектів. Як розглянуто, кожний термінал доступу (наприклад, термінал 292 доступу), у якого є трафік для передачі, може передавати запит в свою відповідну точку доступу (наприклад, точку 1 294 доступу) доти, поки він не блокується за допомогою RUM з іншої точки доступу. На основі запитів, прийнятих точкою 1 294 доступу, точка 1 294 доступу може прийняти рішення про надавання на даний запит однієї або більше запитаних несучих. На 1502 точка 1 294 доступу оцінює запити. Якщо ніякі запити не прийняті, то на 1504 точка 1 294 доступу стримується від передачі повідомлення надавання. Якщо щонайменше один запит прийнятий від термінала доступу, то на 1510 точка 1 294 доступу визначить число і вибір несучих, які вона надасть у відповідь на запит. Процес, проілюстрований на фіг. 9, як описано вище з посиланням на формування запиту на передачу за допомогою термінала доступу (наприклад, термінала 292 доступу), може також використовуватися для опису вибору несучих, які повинні бути надані у відповідь на запит. На 902 точка 1 294 доступу визначить число несучих, які вона призначить кожному терміналу доступу (наприклад, терміналу 292 доступу) як частину процесу призначення діапазону частот всім терміналам доступу, які вона обслуговує, від яких вона прийняла запит. Потім на 904 точка 1 294 доступу визначить конкретну несучу(і), якщо така є, по якій вона надасть кожному терміналу доступу (наприклад, терміналу 292 доступу) дозвіл на передачу. В одному аспекті точка доступу обмежується в своїй можливості призначати несучі в надаванні у відповідь на кожний запит від термінала доступу. Наприклад, точка 1 294 доступу може бути обмежена призначенням тільки несучих, які відповідають несучим, знайденим в RCM, що міститься в раніше прийнятому запиті від термінала 292 доступу. Іншими словами, точка доступу може призначати конкретному терміналу доступу тільки несучі, знайдені в групі несучих, перерахованих за допомогою CM, що міститься в попередньому запиті (тобто, R-СМ) від конкретного термінала доступу. На 1512, якщо всі можливі дозволи сформовані на 1510, то вони передаються у відповідні термінали доступу, що запитують (наприклад, термінал 292 доступу). Згідно з пов'язаними аспектами, точка доступу може періодично і/або постійно оцінювати, чи має вона дані, що чекають виконання від одного або більше терміналів доступу, які вона обслуговує. Це так, якщо точка доступу прийняла поточний запит або якщо вона прийняла попередній запит, по якому не було виконано надавання. У будь-якому випадку, точка доступу може передавати надавання, коли точка доступу визначає, що подібне надавання гарантується. Крім того, на основі певної наданої швидкості (наприклад, кожний раз, коли середня швидкість передачі нижча цільової швидкості передачі) точка доступу може відсилати RUM для збереження більшого діапазону частот для своїх асоційованих терміналів доступу. Крім того, 14 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 при прийомі надавання термінал доступу може передавати кадр даних, який може прийматися за допомогою точки доступу. Фіг. 16 показує зразкову систему 1600 бездротового зв'язку. Система 1600 бездротового зв'язку відображає одну точку доступу і один термінал скорочено. Однак потрібно брати до уваги, що система може включати в себе більше однієї точки доступу і/або більше одного терміналу, при цьому додаткові точки доступу і/або термінали можуть бути в основному аналогічними або різними для зразкової точки доступу і термінала, описаного нижче. У доповнення потрібно брати до уваги, що точка доступу і/або термінал можуть використовувати способи і/або системи, описані в даному документі для полегшення бездротового зв'язку між ними. Наприклад, вузли в системі 1600 (наприклад, точка доступу і/або термінал) можуть зберігати і виконувати команди для виконання будь-якого з вищеописаних способів (наприклад, формування RUMS, що відповідають на RUM, визначення невигідності вузлів, вибір числа несучих для передачі RUM і т. д.) а також даних, асоційованих з виконанням подібних дій і будьяких інших відповідних дій для виконання різних протоколів, описаних в даному документі. Згідно з фіг. 16, в низхідній лінії зв'язку в точці 1605 доступу, процесор 1610 даних передачі (ТХ) приймає, форматує, кодує, перемежовує і модулює (або відображає символи) дані трафіка і забезпечує символи модуляції ("символи даних"). Модулятор 1615 символів приймає і обробляє символи даних і пілотні символи і забезпечує потік символів. Конкретно, модулятор 1615 символів мультиплексує дані і пілотні символи і надає їх в передавальний блок 1620 (TMTR). Кожний символ передачі може бути символом даних, пілотним символом або сигнальним значенням, що дорівнює нулю. Пілотні символи можуть постійно відсилатися в кожному періоді символів. Пілотні символи можуть бути мультиплексовані з частотним розділенням (FDM), мультиплексовані з ортогональним частотним розділенням (OFDM), мультиплексовані з часовим розділенням (TDM), мультиплексовані з частотним розділенням (FDM) або мультиплексовані з кодовим розділенням (CDM). TMTR. 1620 приймає і перетворює потік символів в один або більше аналогових сигналів і додатково перетворює (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для формування сигналу низхідної лінії зв'язку, відповідного для передачі по бездротовому каналу. Сигнал низхідної лінії зв'язку потім передається через антену 1625 в термінали. У терміналі 1630 антена 1635 приймає сигнал низхідної лінії зв'язку і надає прийнятий сигнал в приймальний блок 1640 (RCVR). Приймальний блок 1640 перетворює (наприклад, фільтрує, посилює і перетворює з пониженням частоти) прийнятий сигнал і перетворює в цифровий вигляд перетворений сигнал для отримання вибірок. Демодулятор 1645 символів демодулює і надає прийняті пілотні символи системі 1650 обробки для оцінки каналу. Демодулятор 1645 символів додатково приймає оцінку частотної характеристики для низхідної лінії зв'язку від системи 1650 обробки, виконує демодуляцію даних по прийнятих символах даних для отримання оцінок символів даних (які є оцінками переданих символів даних) і надає оцінки символів даних в процесор 1655 даних прийому (RX), який демодулює (тобто, проводить зворотне відображення символів), зворотно перемежовує і декодує оцінки символів даних для відновлення переданих даних трафіка. Обробка за допомогою демодулятора 1645 символів і процесора 1655 даних RX є додатковою до обробки за допомогою модулятора 1615 символів і процесора 1610 даних ТХ відповідно в точці 1605 доступу. У висхідній лінії зв'язку процесор 1660 даних ТХ обробляє дані трафіка і надає символи даних в модулятор 1655 символів, який приймає і мультиплексує символи даних з пілотними символами, виконує модуляцію і для створення потоку символів. Передавальний блок 1670 потім приймає і обробляє потік символів для формування сигналу висхідної лінії зв'язку, який передається за допомогою антени 1635 в точку 1605 доступу. У точці 1605 доступу сигнал висхідної лінії зв'язку від термінала 1630 приймається за допомогою антени 1625 і обробляється приймальним блоком 1675 для отримання вибірок. Демодулятор 1680 символів потім обробляє вибірки і надає прийняті пілотні символи і оцінки символів даних для висхідної лінії зв'язку. Процесор 1685 даних RX обробляє оцінки символів даних для відновлення даних трафіка, переданих терміналом 1630. Система 1690 обробки виконує оцінку каналу для кожного активного термінала, що передає по висхідній лінії зв'язки. Множина терміналів можуть передавати пілот-сигнали одночасно по висхідній лінії зв'язку по їх відповідних призначених наборах піддіпазонів пілот-сигналів, де набори піддіапазонів пілотсигналів можуть чергуватися. Системи 1690 і 1650 обробки керують (наприклад, контролюють, координують, керують і т. д.) роботою в точці 1605 доступу і, відповідно, терміналі 1630. Відповідні системи 1690 і 1650 обробки можуть асоціюватися з блоками пам'яті (не показано), які зберігають програмні коди і 15 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 дані. Системи 1690 і 1650 обробки можуть також виконувати обчислення для витягання частоти і оцінок імпульсної характеристики для висхідної і, відповідно, низхідної лінії зв'язку. Системи 1690 і 1650 обробки можуть включати в себе один або більше процесорів. Процесор може бути мікропроцесором загального призначення, мікроконтролером, цифровим сигнальним процесором (DSP), спеціалізованою інтегральною схемою (ASIC), програмованою користувачем вентильною матрицею (FPGA), пристроями цифрової обробки сигналів (DSPD), програмованим логічним пристроєм (PLD), логічними схемами, дискретними апаратними компонентами або будь-яким іншим відповідним об'єктом, який може здійснювати обчислення або інші перетворення інформації. Система обробки може також включати в себе один або більше машиночитаних носіїв, надає сховище даних, включаючи перевірочні таблиці для широкомовної передачі ідентифікаторів в IP-адреси для додатків терміналів доступу і/або для підтримки програмних додатків. Програмне забезпечення тлумачиться широко для позначення команд, програм, коду або будь-якого іншого контенту електронного носія, згадуваного або як програмне забезпечення, вбудоване програмне забезпечення, міжплатформове програмне забезпечення, мікрокод, мова опису апаратних засобів або щось інше. Машиночитаний носій може включати в себе запам'ятовуючий пристрій з процесором, наприклад, це може бути випадком з ASIC. Машиночитаний носій може також включати в себе запам'ятовуючий пристрій, зовнішній до процесора, наприклад, оперативний запам'ятовуючий пристрій (RAM), флеш-пам'ять, постійний запам'ятовуючий пристрій (ROM), програмований постійний запам'ятовуючий пристрій (PROM), стираний PROM (EPROM), регістри, жорсткий диск, знімний диск, CD-ROM, DVD або будь-який інший відповідний запам'ятовуючий пристрій. Крім того, машиночитаний носій може включати в себе лінію передачі або несучу хвилю, яка кодує сигнал даних. Фахівці в даній галузі техніки визнають, як найкращим чином реалізувати описані функціональні можливості для системи обробки. Для системи з множинним доступом (наприклад, FDMA, OFDMA, CDMA, TDMA і т. д.) багаточисленні термінали можуть передавати одночасно по висхідній лінії зв'язку. Для подібної системи піддіапазони пілот-сигналів можуть спільно використовуватися серед різних терміналів. Методи оцінки каналу можуть використовуватися у випадках, де піддіапазони пілот-сигналів для кожного термінала охоплюють всю робочу смугу (можливо, виключаючи межі смуги). Подібна структура піддіапазону пілот-сигналів є бажаною для отримання рознесення по частоті для кожного термінала. Методи, описані в цьому документі, можуть реалізовуватися різними засобами. Наприклад, ці методи можуть реалізовуватися в апаратному забезпеченні, програмному забезпеченні або їх поєднанні. Згідно з фіг. 17-19 і різними модулями, описаними з посиланням на них, потрібно брати до уваги, що модуль для передачі може містити, наприклад, передавач і/або може бути реалізований в процесорі і т. д. Аналогічно модуль для прийому може містити приймач і/або може бути реалізований в процесорі і т. д. Крім того, модуль для порівняння, визначення, обчислення і/або виконання інших аналітичних дій, може містити процесор, який виконує команди для виконання різних і відповідних дій. Фіг. 17 є ілюстрацією пристрою 1700 вибору каналу, який полегшує бездротову передачу даних згідно з різними аспектами. Пристрій 1700 вибору каналу представлений як послідовність взаємопов'язаних функціональних блоків, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудованим програмним забезпеченням). Наприклад, пристрій 1700 вибору каналу може надавати модулі для виконання різних дій, наприклад тих, які описані вище з посиланням на різні креслення. Пристрій 1700 вибору каналу містить модуль для визначення 1702 числа несучих, необхідних для передачі вузлом, наприклад, терміналом доступу. Коли використовується для точки доступу, модуль для визначення 1702 може також містити число несучих, які треба надати на основі запитаного необхідного числа каналів. Визначення може виконуватися як функція вагового коефіцієнту, що асоціюється з вузлом, в якому використовується пристрій, вагового коефіцієнту, що асоціюється з одним або більше іншими вузлами, числом несучих, доступних для передачі і т. д. Крім того, кожний ваговий коефіцієнт може бути функцією числа потоків, підтримуваних вузлом, асоційованим з ваговим коефіцієнтом. Крім того або альтернативно, заданий ваговий коефіцієнт може бути функцією перешкод, випробовуваних вузлом. Пристрій 1700 вибору каналу додатково містить модуль для вибору 1704, який вибирає несучі, для яких вузол може передавати запит. Модуль для вибору 1704 додатково може оцінювати прийняте RUM для визначення, які несучі є доступними і які ні. Наприклад, кожне RUM може містити інформацію, асоційовану з недоступними несучими, і модуль для вибору 1754 може визначати, що задана несуча, яка не вказана за допомогою RUM, доступна. Модуль 16 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 для відправки 1706 може передавати запит для щонайменше одного каналу, вибираного модулем для вибору 1704. Буде прийнято до уваги, що пристрій 1700 вибору каналу може використовуватися в точці доступу або терміналі доступу, і може містити будь-які відповідні функціональні можливості для здійснення різних способів, описаних в даному документі. Фіг. 18 є ілюстрацією пристрою 1800 формування RUM, який полегшує бездротовий зв'язок, використовуючи RUM згідно з одним або більше аспектами. Пристрій 1800 формування RUM представлений як послідовність взаємопов'язаних функціональних блоків, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудоване програмне забезпечення). Наприклад, пристрій 1800 формування RUM може надавати модулі для виконання різних дій, наприклад ті, які описані вище з посиланням на попередні креслення. Пристрій 1800 формування RUM містить модуль для визначення 1802, яке визначає міру невигідності для вузла, і модуль для формування RUM 1804, який формує RUM, якщо модуль для визначення 1802 визначає, що перша попередньо визначена порогова величина перевищена (наприклад, рівень прийнятої послуги у вузлі знаходиться на або нижче попередньо визначеного порогового рівня). Альтернативно модуль для визначення 1802 може також або альтернативно визначати, чи є рівень перешкод вищим попередньо визначеної порогової величини до формування RUM. Попередньо визначена порогова величина може бути асоційована з і/або представляти IOТ, швидкість передачі даних, С/І, рівень пропускної здатності, рівень спектральної ефективності, рівень затримки і т. д. Модуль для вибору 1808 може вибирати один або більше ресурсів, для яких необхідно відправити RUM, і модуль для формування RUM 1804 може потім вказувати подібні несучі в RUM. Модуль для передачі 1810 може потім передавати RUM. Пристрій 1800 формування RUM може додатково містити модуль для обробки вагового коефіцієнту RUM 1806, який може зважувати RUM значенням, що вказує міру, в якій перевищена друга попередньо визначена порогова величина, яка може містити визначення відношення фактичного значення параметра (наприклад, IOТ, швидкість передачі даних, С/І, рівень пропускної здатності, рівень спектральної ефективності, рівень затримки і т. д.), досягнутого у вузлі, до цільового або бажаного значення. Крім того, зважене значення може бути квантованою величиною. Модуль для вибору ресурсів 1808 може коректувати множину вибраних ресурсів, для яких передається наступне RUM на основі визначення модулем для визначення 1802, що рівень прийнятої послуги поліпшився у відповідь на попереднє RUM. Наприклад, в такому сценарії модуль для вибору 1808 може знижувати число ресурсів, що вказуються в наступному RUM у відповідь на поліпшений рівень прийнятої послуги у вузлі, і може збільшувати число вибраних ресурсів у відповідь на зменшений або статичний рівень прийнятої послуги. Ресурси можуть включати в себе число та ідентифікацію несучих, які вибираються для включення в RUM (наприклад, в CM RUM). Зрозуміло, що пристрій 1800 формування RUM може використовуватися в точці доступу, терміналі доступу і т. д. і може містити будь-які відповідні функціональні можливості для здійснення різних способів, описаних в даному документі. Фіг. 19 є ілюстрацією пристрою 1900 резервування, який полегшує резервування ресурсів на основі певного стану, згідно з одним або більше аспектами. Пристрій 1900 резервування представлений як послідовності взаємопов'язаних функціональних блоків, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудоване програмне забезпечення). Наприклад, пристрій 1900 резервування може забезпечувати модулі для виконання різних дій, наприклад тих, які описані вище відносно різних креслень. Пристрій 1900 резервування може використовуватися в першому вузлі і містить модуль 1902 для прийому щонайменше одного RUM, зв'язаного з множиною ресурсів. Пристрій 1900 резервування може додатково містити модуль 1904 для визначення профілю передачі для щонайменше одного ресурсу з множини ресурсів на основі щонайменше одного RUM, і модуль 1906 для планування передачі по щонайменше одному ресурсу на основі профілю передачі. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені, використовуючи будь-яку з множини різних технологій і методів. Наприклад, дані, інструкції, команди, інформація, сигнали, розряди, символи і елементарні сигнали, які можуть бути вказані посиланням по всьому вищенаведеному опису, можуть бути представлені за допомогою напружень, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-якої їх комбінації. Фахівці в даній галузі техніки будуть додатково брати до уваги, що різні ілюстративні логічні блоки, модулі, схеми, і алгоритмічні стадії, описані в зв'язку з аспектами, розкритими в даному документі, можуть бути реалізовані у вигляді електронних апаратних засобів, комп'ютерного 17 UA 98863 C2 5 10 15 20 25 30 35 40 45 50 55 60 програмного забезпечення, або поєднання обох. Щоб ясно проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми, і етапи були описані вище в загальному значенні, в термінах їх функціональних можливостей. Чи реалізовуються подібні функціональні можливості як апаратне або програмне забезпечення, залежить від конкретного додатку і конструктивних обмежень, що накладається на всю систему. Фахівці можуть реалізувати описані функціональні можливості різними способами для кожного конкретного додатку, але подібні рішення по реалізації не повинні інтерпретуватися як такі, що спричиняють відхилення від об'єму даного винаходу. Етапи способу або алгоритму, описаного в зв'язку з аспектами, розкритими в даному документі, можуть бути реалізовані безпосередньо в апаратних засобах, в модулі програмного забезпечення, виконуваному процесором або їх комбінації. Модуль програмного забезпечення може постійно знаходитися в пам'яті ОЗП (RAM), флеш-пам'яті, пам'яті ПЗП (ROM), пам'яті ЕСПЗП (EPROM, електрично програмований ПЗП), пам'яті ЕСППЗП (EEPROM, електричностираний і програмований ПЗП), регістрах, на жорсткому диску, знімному диску, CD-ROM (ПЗП на компакт-диску) або будь-якому іншому вигляді носія даних, відомому в даній галузі техніки. Зразковий носій даних приєднаний до процесора так, що процесор може зчитувати інформацію з і записувати інформацію на носій даних. У альтернативі носій даних може бути одним цілим з процесором. Процесор і носій даних можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися в користувацькому терміналі. У альтернативі процесор і носій даних можуть постійно знаходитися як дискретні компоненти в користувацькому терміналі. Більш того, в деяких аспектах будь-який відповідний комп'ютерний програмний продукт може містити машиночитаний носій, який має коди (наприклад, виконувані щонайменше одним комп'ютером), що належать до одного або більше аспектів винаходу. У деяких аспектах комп'ютерний програмний продукт може містити упаковку. Рішення, розкриті в даному документі, можуть бути включені (наприклад, реалізовані або здійснені) у множину пристроїв. Наприклад, кожний вузол може конфігуруватися або згадуватися в даній галузі техніки як точка доступу (АР), вузол В (NodeB), контролер радіомережі (RNC), електронний вузол В (eNodeB), контролер базової станції (BSC), базова приймально-передавальна станція (BTS), базова станція (BS), приймально-передавальна функція (TF), маршрутизатор радіозв'язку, приймач-передавач радіозв'язку, базовий набір служб (BSS), розширений набір служб (ESS), базова станція радіозв'язку (RBS) або визначатися будь-якою іншою термінологією. Певні вузли можуть також згадуватися як абонентські станції. Абонентська станція також може бути відома як абонентський вузол, мобільна станція, віддалена станція, віддалений термінал, термінал доступу, користувацький термінал, агент користувача або користувацьке обладнання. У деяких варіантах здійснення абонентська станція може містити стільниковий телефон, бездротовий телефон, телефон протоколу ініціації сеансу (SIP), станцію бездротової абонентської лінії (WLL), персональний цифровий помічник (PDA), кишеньковий пристрій, який має можливість бездротового з'єднання або будь-який інший відповідний пристрій обробки, з'єднаний з бездротовим модемом. Відповідно, один або більше аспектів, розкритих в даному документі, можуть бути включені в телефон (наприклад, стільниковий телефон або інтелектуальний телефон), комп'ютер (наприклад, портативний комп'ютер), портативний пристрій зв'язку, портативний обчислювальний пристрій (наприклад, персональний цифровий помічник), розважальний пристрій (наприклад, музичний або відео пристрій, або супутниковий радіоприймач), пристрій глобальної системи позиціонування, або будь-який інший відповідний пристрій, який конфігурується для взаємодії через бездротове середовище. Бездротовий пристрій може взаємодіяти через один або більше каналів бездротового зв'язку, які основані або іншим чином підтримують будь-яку відповідну технологію бездротового зв'язку. Наприклад, в деяких аспектах бездротовий пристрій може асоціюватися з мережею. У деяких аспектах мережа може містити мережу ділянок тіла або персональну мережу (наприклад, надширокосмугову мережу). У деяких аспектах мережа може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримувати або іншим чином використовувати одну або більше з множини технологій бездротового зв'язку, протоколів або стандартів, таких як, наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX i Wi-Fi. Аналогічно, бездротовий пристрій може підтримувати або іншим чином використовувати одну або більше з множини відповідних схем модуляції або мультиплексування. Бездротовий пристрій може таким чином включати в себе відповідні компоненти (наприклад, радіоінтерфейси) для встановлення і передачі через один або більше каналів бездротового зв'язку, використовуючи вищенаведені або інші технології бездротового зв'язку. Наприклад, пристрій може містити бездротовий приймач-передавач з асоційованими компонентами передавача і приймача, які можуть 18 UA 98863 C2 5 10 15 20 включати в себе різні компоненти (наприклад, генератори сигналів і процесори сигналів), які полегшують зв'язок по бездротовому середовищі. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з аспектами, розкритими в даному документі, можуть бути реалізовані в або виконані за допомогою інтегральної схеми (1С), термінала доступу або точки доступу. 1С може містити процесор загального призначення, DSP, ASIC, FPGA або інший програмований логічний пристрій, дискретну вентильну або транзисторну логіку, дискретні компоненти апаратних засобів, електричні компоненти, оптичні компоненти, механічні компоненти, або будь-яке їх поєднання, спроектоване для виконання функцій, описаних в даному документі, і може виконувати коди або команди, які постійно зберігаються в 1С, поза 1С або і всередині, і поза 1С. Процесор загального призначення може бути мікропроцесором, але в альтернативі процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як поєднання обчислювальних пристроїв, наприклад, об'єднання DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів спільно з ядром DSP або будь-яка інша подібна конфігурація. Попередній опис розкритих аспектів наданий, щоб дати можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати винахід. Різні модифікації в цих варіантах здійснення стануть легко очевидними фахівцям в даній галузі техніки, і загальні принципи, визначені в даному документі, можуть використовуватися в інших аспектах без відхилення від об'єму даного винаходу. Таким чином, даний винахід не мають наміром обмежувати аспектами, показаними в даному документі, але повинен відповідати найширшому об'єму, що узгоджується з принципами і новими ознаками, розкритими в даному документі. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Спосіб передачі даних, що включає етапи, на яких: приймають, у пристрої зв'язку, щонайменше одне повідомлення використання ресурсів (RUM), пов'язане з множиною ресурсів; визначають профіль передачі для передачі від пристрою зв'язку в асоційований вузол на щонайменше одному ресурсі з множини ресурсів на основі щонайменше одного RUM, при цьому профіль передачі містить певний діапазон потужності передачі для згаданої передачі на щонайменше одному з множини ресурсів; і планують згадану передачу на щонайменше одному ресурсі на основі профілю передачі, причому планування включає: передачу профілю передачі на щонайменше одному ресурсі в асоційований вузол; і запит на передачу на щонайменше одному ресурсі у згаданий асоційований вузол. 2. Спосіб за п. 1, в якому профіль передачі визначається на основі щонайменше одного з рівня перешкод над тепловим шумом (ІОТ), відношення потужності несучої до перешкоди (С/І) і рівня спектральної ефективності для множини ресурсів. 3. Спосіб за п. 1, в якому RUM містить вимогу якості обслуговування (QoS) для множини ресурсів, при цьому вимога QoS містить щонайменше одне з швидкості передачі даних, кількості даних для передачі, рівня затримки і класу трафіку. 4. Спосіб за п. 1, в якому RUM містить вимірювання щонайменше одного з рівня перешкод над тепловим шумом (IOТ), відношення потужності несучої до перешкоди (С/І), рівня спектральної ефективності і прийнятого RUM для множини ресурсів в асоційованому вузлі. 5. Спосіб за п. 1, в якому планування включає передачу на щонайменше одному ресурсі, при цьому передача включає передачу при потужності передачі, обмеженій певним діапазоном потужності передачі. 6. Пристрій для передачі даних, що містить: засіб для прийому щонайменше одного повідомлення використання ресурсів (RUM), зв'язаного з множиною ресурсів; засіб для визначення профілю передачі для передачі від пристрою зв'язку в асоційований вузол на щонайменше одному ресурсі з множини ресурсів на основі щонайменше одного RUM, при цьому профіль передачі містить певний діапазон потужності передачі для згаданої передачі на щонайменше одну з множини ресурсів; і засіб для планування передачі на щонайменше одному ресурсі на основі профілю передачі, причому засіб для планування містить: засіб для передачі профілю передачі на щонайменше одному ресурсі в асоційований вузол; засіб для запиту на передачу на щонайменше одному ресурсі у асоційований вузол. 19 UA 98863 C2 5 10 15 20 25 7. Пристрій за п. 6, в якому профіль передачі визначається на основі щонайменше одного з рівня перешкод до теплового шуму (IOТ), відношення потужності несучої до перешкоди (С/І) і рівня спектральної ефективності для множини ресурсів. 8. Пристрій за п. 6, в якому RUM містить вимогу якості обслуговування (QoS) для множини ресурсів, при цьому вимога QoS містить щонайменше одне з швидкості передачі даних, кількості даних для передачі, рівня затримки і класу трафіку. 9. Пристрій за п. 6, в якому RUM містить вимірювання щонайменше одного з рівня перешкод над тепловим шумом (IOТ), відношення потужності несучої до перешкоди (С/І), рівня спектральної ефективності і прийнятого RUM для множини ресурсів в асоційованому вузлі. 10. Пристрій за п. 6, в якому засіб планування містить засіб для передачі на щонайменше одному ресурсі, причому ця передача містить передачу при потужності передачі, обмеженій певним діапазоном потужності передачі. 11. Машиночитаний носій, що містить коди для передачі даних, виконувані процесором для: прийому, в пристрої зв'язку, щонайменше одного повідомлення використання ресурсів (RUM), зв'язаного з множиною ресурсів; визначення профілю передачі для передачі від пристрою зв'язку в асоційований вузол на щонайменше одному ресурсі з множини ресурсів на основі щонайменше одного RUM, при цьому профіль передачі містить: певний діапазон потужності передачі для згаданої передачі на щонайменше одному з множини ресурсів; і планування згаданої передачі на щонайменше одному ресурсі на основі профілю передачі, причому планування містить: передачу профілю передачі на щонайменше одному ресурсі в асоційований вузол, і запит передачі на щонайменше одному ресурсі в асоційований вузол. 20 UA 98863 C2 21 UA 98863 C2 22 UA 98863 C2 23 UA 98863 C2 24 UA 98863 C2 25 UA 98863 C2 26 UA 98863 C2 27 UA 98863 C2 28
