Спосіб і пристрій для керування ресурсами в системі бездротового зв’язку

Номер патенту: 100144

Опубліковано: 26.11.2012

Автори: Ло Тао, Монтохо Хуан, Чжан Сяося

Є ще 26 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

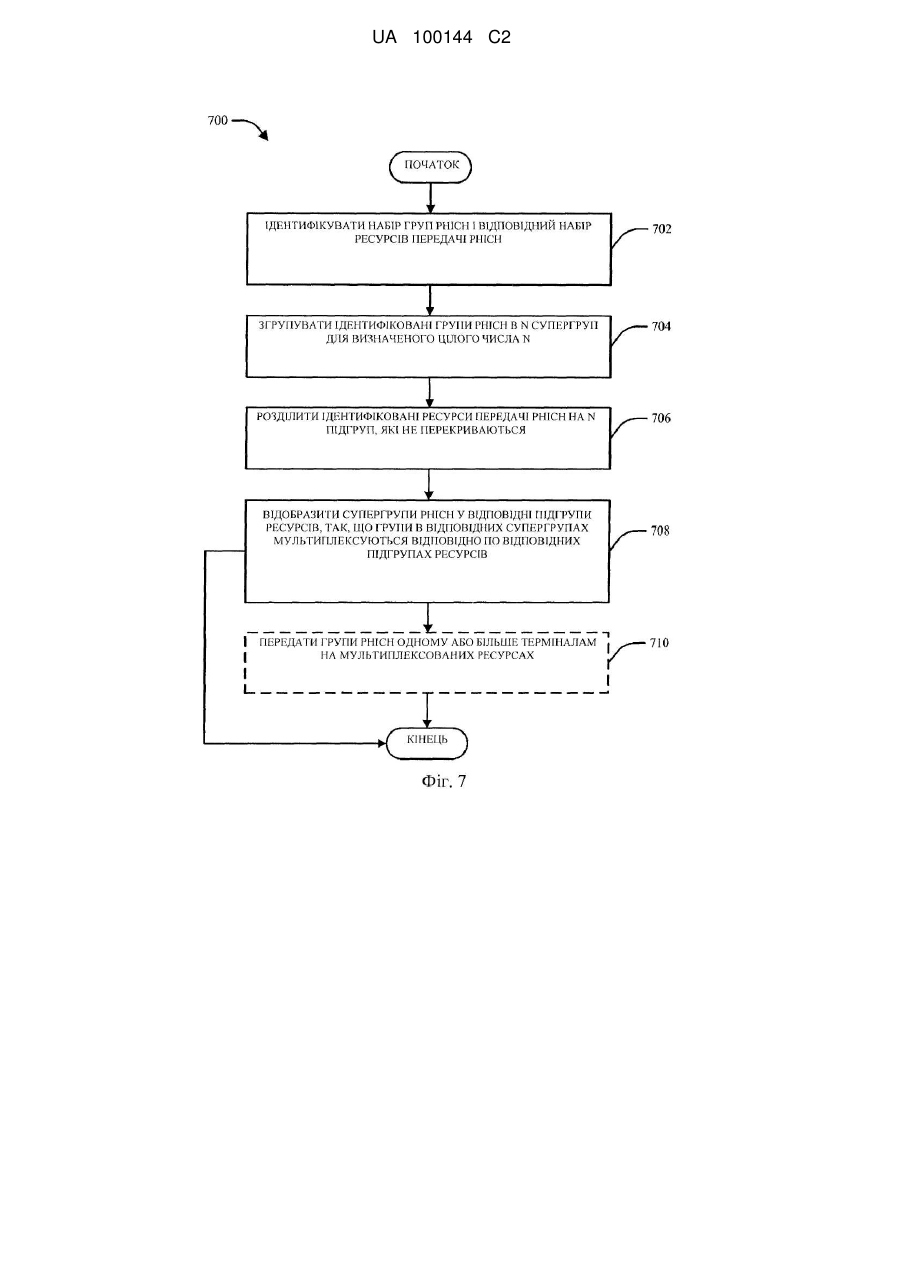

1. Спосіб для керування керуючими ресурсами в системі бездротового зв'язку, який включає етапи, на яких:

ідентифікують набір груп каналів керування і відповідний набір керуючих ресурсів;

групують набір груп каналів керування в N супергруп для попередньо встановленого цілого числа N;

розділяють набір керуючих ресурсів на N підгруп, які не перекриваються; і

відображають кожну супергрупу у відповідні підгрупи керуючих ресурсів так, що групи каналів керування в кожній супергрупі мультиплексуються по підгрупах керуючих ресурсів, які відповідають цій супергрупі.

2. Спосіб за п. 1, в якому групи каналів керування є групами Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН).

3. Спосіб за п. 1, в якому попередньо встановлене ціле число N дорівнює 2.

4. Спосіб за п. 3, в якому етап групування включає етапи, на яких:

групують непарно індексовані групи каналів керування в непарну супергрупу; і

групують парно індексовані групи каналів керування в парну супергрупу.

5. Спосіб за п. 3, в якому набір груп каналів керування містить чотири групи каналів керування, а відповідні супергрупи містять дві групи каналів керування.

6. Спосіб за п. 3, в якому система бездротового зв'язку використовує розширений циклічний префікс (СР).

7. Спосіб за п. 6, в якому етап відображення включає етапи, на яких:

ідентифікують код розширення SF2, асоційований з відповідними супергрупами;

розширюють ідентифікований код розширення SF2 до коду розширення SF4, щонайменше частково, шляхом додавання нулів в код розширення SF2 в перший набір кодових позицій для відповідних груп каналів керування в першій супергрупі і у другий набір кодових позицій, який не перекривається з першим набором кодових позицій, для відповідних груп каналів керування у другій супергрупі; і

відображають групи каналів керування в першій супергрупі і другій супергрупі в набір керуючих ресурсів, використовуючи розширений код розширення SF4.

8. Спосіб за п. 1, в якому набір керуючих ресурсів відповідає групі елементів ресурсів (REG), що містить чотири елементи ресурсів.

9. Спосіб за п. 8, в якому:

етап групування містить групування відповідних груп каналів керування в наборі груп каналів керування в першу супергрупу і другу супергрупу; і

етап відображення містить відображення першої супергрупи в перший елемент ресурсів і другий елемент ресурсів в REG, і відображення другої супергрупи в третій елемент ресурсів і четвертий елемент ресурсів в REG, які відповідно відрізняються від першого елемента ресурсів і другого елемента ресурсів.

10. Спосіб за п. 1, який додатково включає етап, на якому передають групи каналів керування одному або декільком терміналам, використовуючи керуючі ресурси, в які відповідним чином відображені ці групи каналів керування.

11. Спосіб за п. 10, в якому етап передачі містить передачу груп каналів керування з використанням однієї або декількох передавальних антен.

12. Пристрій бездротового зв'язку, який містить:

запам'ятовуючий пристрій, який зберігає дані, що належать до множини груп керуючих індикаторів і набору ресурсів зв'язку; і

процесор, сконфігурований для групування відповідних груп керуючих індикаторів в перший набір груп керуючих індикаторів і другий набір груп керуючих індикаторів, розділення набору ресурсів зв'язку на першу і другу частини, які не перекриваються, відображення першого набору груп керуючих індикаторів в першу частину ресурсів зв'язку, і відображення другого набору груп керуючих індикаторів у другу частину ресурсів зв'язку.

13. Пристрій бездротового зв'язку за п. 12, в якому групи керуючих індикаторів є групами Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН).

14. Пристрій бездротового зв'язку за п. 12, в якому процесор додатково сконфігурований для групування непарно індексованих груп керуючих індикаторів в перший набір груп керуючих індикаторів, і для групування парно індексованих груп керуючих індикаторів у другий набір груп керуючих індикаторів.

15. Пристрій бездротового зв'язку за п. 12, в якому множина груп керуючих індикаторів містить чотири групи керуючих індикаторів.

16. Пристрій бездротового зв'язку за п. 12, в якому запам'ятовуючий пристрій додатково зберігає дані, що належать до структури з розширеним циклічним префіксом (СР), що використовується пристроєм бездротового зв'язку.

17. Пристрій бездротового зв'язку за п. 16, в якому запам'ятовуючий пристрій додатково зберігає дані, що належать до коду розширення SF2, асоційованого з множиною груп керуючих індикаторів, і процесор додатково сконфігурований для розширення коду розширення SF2 до коду розширення SF4, щонайменше частково, шляхом додавання нулів в код розширення SF2 в перший набір кодових позицій для відповідних груп керуючих індикаторів в першому наборі груп керуючих індикаторів, і у другій, набір кодових позицій, що не перекривається, для відповідних груп керуючих індикаторів у другому наборі груп керуючих індикаторів, і для відображення груп керуючих індикаторів у відповідних наборах груп керуючих індикаторів в ресурси зв'язку, використовуючи розширений код розширення SF4.

18. Пристрій бездротового зв'язку за п. 12, в якому ресурси зв'язку містять групу елементів ресурсів (REG), причому REG містить чотири елементи ресурсів.

19. Пристрій бездротового зв'язку за п. 18, в якому процесор додатково сконфігурований для відображення першого набору груп керуючих індикаторів в перший і другий елементи ресурсів в REG, і відображення другого набору груп керуючих індикаторів в третій і четвертий елементи ресурсів в REG, причому перший і другий елементи ресурсів в REG відповідно відрізняються від третього і четвертого елементів ресурсів в REG.

20. Пристрій бездротового зв'язку за п. 12, в якому процесор додатково сконфігурований для інструктування передачі груп керуючих індикаторів з використанням ресурсів зв'язку, в які ці групи керуючих індикаторів відповідним чином відображені.

21. Пристрій бездротового зв'язку за п. 20, в якому процесор додатково сконфігурований для передачі груп керуючих індикаторів з використанням однієї або декількох передавальних антен.

22. Пристрій, який забезпечує керування керуючими ресурсами в системі бездротового зв'язку, що містить:

засіб для формування відповідних супергруп з множини груп індикаторів;

засіб для асоціації кожної супергрупи з відповідними піднаборами елементів ресурсів, що не перекриваються; і

засіб для передачі супергруп з використанням піднаборів елементів ресурсів, з якими ці супергрупи відповідним чином асоційовані.

23. Пристрій за п. 22, в якому групи індикаторів відповідно містять один або декілька Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН).

24. Пристрій за п. 22, в якому засіб для формування містить:

засіб для формування парної супергрупи з відповідних парно-індексованих груп індикаторів; і

засіб для формування непарної супергрупи з відповідних непарно-індексованих груп індикаторів.

25. Пристрій за п. 24, в якому засіб для асоціації містить:

засіб для відображення відповідних груп індикаторів в парній супергрупі в перший набір елементів ресурсів, використовуючи першу послідовність символів; і

засіб для відображення відповідних груп індикаторів в непарній супергрупі у другий набір елементів ресурсів, використовуючи другу послідовність символів.

26. Пристрій за п. 22, який додатково містить засіб для передачі груп індикаторів з використанням елементів ресурсів, з якими ці групи індикаторів відповідним чином асоційовані.

27. Машиночитаний носій, який містить:

код для формування набору парно індексованих груп Фізичних каналів індикатора гібридного автоматичного запиту на повторення (РНІСН) і набору непарно індексованих груп РНІСН;

код для відображення набору парно-індексованих груп РНІСН в перший набір елементів ресурсів; і

код для відображення набору непарно індексованих груп РНІСН у другий набір елементів ресурсів, що не перекривається.

28. Машиночитаний носій за п. 27, в якому код для відображення набору парно індексованих груп РНІСН містить код для відображення набору парно індексованих груп РНІСН з використанням першої послідовності символів, а код для відображення набору непарно індексованих груп РНІСН містить код для відображення набору непарно індексованих груп РНІСН з використанням другої послідовності символів.

29. Машиночитаний носій за п. 27, який додатково містить код для передачі груп РНІСН з використанням елементів ресурсів, в які ці групи РНІСН відповідним чином відображені.

30. Спосіб, який використовується в системі бездротового зв'язку, що включає етапи, на яких:

ідентифікують набір груп Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН);

відображають набір груп РНІСН в набір символів, причому парним групам РНІСН привласнюються ненульові значення в першому наборі положень символів і нульові значення у другому наборі положень символів, а непарним групам РНІСН привласнюються нульові значення в першому наборі положень символів і ненульові значення у другому наборі положень символів;

виконують відображення рівнів і попереднє кодування над набором символів так, що набір символів розподіляється по рівнях відповідних входів антени і кодується для отримання блока векторів, що представляє сигнали для відповідних доступних входів антени;

підсумовують послідовності символів, що відповідають РНІСН, у відповідних групах РНІСН, для отримання відповідних результуючих підсумованих послідовностей, що відповідають групам РНІСН; і

відображають відповідні набори з двох сусідніх груп РНІСН в спільну одиницю відображення ресурсів, щонайменше частково, шляхом об'єднання підсумованих послідовностей, що відповідають відповідним групам РНІСН.

31. Спосіб ідентифікації ресурсів, асоційованих з керуючою передачею, який включає етапи, на яких:

приймають передачу від базової станції, яка охоплює ідентифікований набір керуючих ресурсів;

ідентифікують перший піднабір керуючих ресурсів і другий піднабір керуючих ресурсів, що не перекривається;

ідентифікують канал керування в передачі, який потрібно декодувати;

визначають піднабір керуючих ресурсів, асоційований з каналом керування, який потрібно декодувати, з першої підгрупи керуючих ресурсів або другої підгрупи керуючих ресурсів; і

декодують канал керування з ідентифікованої підгрупи керуючих ресурсів.

32. Спосіб за п. 31, в якому етап ідентифікації містить ідентифікацію фізичного каналу індикатора Гібридного автоматичного запиту на повторення (РНІСН), який потрібно декодувати.

33. Спосіб за п. 32, в якому етап прийому містить прийом передачі, що містить множину РНІСН, причому відповідні РНІСН мультиплексуються на одній з першої підгрупи керуючих ресурсів або другої підгрупи керуючих ресурсів.

34. Спосіб за п. 33, в якому РНІСН групуються в першу супергрупу і другу супергрупу так, що перша супергрупа мультиплексується на першій підгрупі керуючих ресурсів, а друга супергрупа мультиплексується на другій підгрупі керуючих ресурсів.

35. Спосіб за п. 34, в якому перша супергрупа містить одну або декілька непарно-індексованих груп РНІСН, а друга супергрупа містить одну або декілька парно індексованих груп РНІСН.

36. Спосіб за п. 32, в якому етап декодування містить визначення ортогональної послідовності, асоційованої з каналом керування.

37. Спосіб за п. 31, в якому етап ідентифікації містить визначення щонайменше одного каналу керування, який потрібно декодувати, на основі інформації, прийнятої від базової станції.

38. Пристрій бездротового зв'язку, який містить:

запам'ятовуючий пристрій, який зберігає дані, що належать до набору ресурсів зв'язку, каналу індикатора, асоційованого з пристроєм бездротового зв'язку, і передачі, прийнятої по цьому набору ресурсів зв'язку; і

процесор, сконфігурований для ідентифікації першої підгрупи ресурсів зв'язку, асоційованої з першою супергрупою каналів індикатора, і другої підгрупи ресурсів зв'язку, що не перекривається, асоційованої з другою супергрупою каналів індикатора, ідентифікації супергрупи каналів індикатора, асоційованої з каналом індикатора, асоційованим з пристроєм бездротового зв'язку, і декодування каналу індикатора, асоційованого з пристроєм бездротового зв'язку, з передачі від ідентифікованої підгрупи ресурсів зв'язку.

39. Пристрій бездротового зв'язку за п. 38, в якому канал індикатора, асоційований з пристроєм бездротового зв'язку, є Фізичним каналом індикатора Гібридного автоматичного запиту на повторення (РНІСН).

40. Пристрій бездротового зв'язку за п. 38, в якому перша супергрупа каналів індикатора містить одну або декілька непарно індексованих груп каналів індикатора, а друга супергрупа каналів індикатора містить одну або декілька парно індексованих груп каналів індикатора.

41. Пристрій бездротового зв'язку за п. 38, в якому процесор додатково сконфігурований для визначення ортогональної послідовності, асоційованої з каналом індикатора, асоційованим з пристроєм бездротового зв'язку, і для декодування каналу індикатора на основі визначеної ортогональної послідовності.

42. Пристрій, який забезпечує декодування керуючої передачі, який містить:

засіб для прийому керуючої передачі;

засіб для ідентифікації відповідних наборів ресурсів, що не перекриваються, які відповідають керуючій передачі; і

засіб для декодування керуючої інформації, яка відповідає одній або декільком групам індикаторів, причому групи індикаторів кодуються всередині керуючої передачі з використанням відповідним чином ідентифікованих наборів ресурсів.

43. Пристрій за п. 42, в якому керуюча інформація містить один або декілька Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН).

44. Пристрій за п. 43, в якому РНІСН групуються в першу супергрупу і другу супергрупу так, що перша супергрупа мультиплексується на першому наборі ресурсів, а друга супергрупа мультиплексується на другому наборі ресурсів.

45. Пристрій за п. 44, в якому перша супергрупа містить одну або декілька непарно індексованих груп РНІСН, а друга супергрупа містить одну або декілька парно індексованих груп РНІСН.

46. Пристрій за п. 42, в якому засіб для декодування містить засіб для визначення відповідних ортогональних послідовностей, асоційованих з однією або декількома групами індикаторів.

47. Машиночитаний носій, який містить:

код для прийому передачі по відомому набору керуючих ресурсів;

код для ідентифікації першої частини керуючих ресурсів, асоційованих з першою супергрупою Фізичних каналів Гібридного автоматичного запиту на повторення (РНІСН);

код для ідентифікації другої частини керуючих ресурсів, асоційованих з другою супергрупою РНІСН, причому перша частина і друга частина практично не перекриваються;

код для визначення одного або декількох РНІСН, які потрібно декодувати, з щонайменше однієї з першої супергрупи РНІСН і другої супергрупи РНІСН; і

код для декодування одного або декількох визначених РНІСН з використанням відповідних частин керуючих ресурсів, асоційованих з супергрупами РНІСН, до складу яких включені визначені РНІСН.

48. Машиночитаний носій за п. 47, в якому перша супергрупа РНІСН містить одну або декілька непарно-індексованих груп РНІСН, а друга супергрупа РНІСН містить одну або декілька парно-індексованих груп РНІСН.

49. Машиночитаний носій за п. 47, в якому код для декодування містить код для визначення відповідних ортогональних послідовностей, асоційованих з одним або декількома певними РНІСН.

50. Інтегральна схема, яка виконує виконувані комп'ютером команди для ідентифікації і декодування інформації про Фізичний канал Гібридного автоматичного запиту на повторення (РНІСН), причому команди містять:

ідентифікацію одного або декількох РНІСН, які потрібно декодувати, і відповідних груп РНІСН, в яких містяться ці один або декілька РНІСН;

ідентифікацію розподілення груп елементів ресурсів (REG), причому розподілення REG містить першу частину REG, асоційовану з непарно індексованими групами РНІСН, і другу частину REG, асоційовану з парно індексованими групами РНІСН;

прийом керуючої передачі з використанням набору ресурсів, що містить одну або декілька REG; і

виконання щонайменше одного з:

декодування ідентифікованого РНІСН, що міститься в непарно індексованій групі РНІСН, з ресурсів в першій частині REG; або

декодування ідентифікованого РНІСН, що міститься в парно індексованій групі РНІСН, з ресурсів у другій частині REG.

Текст

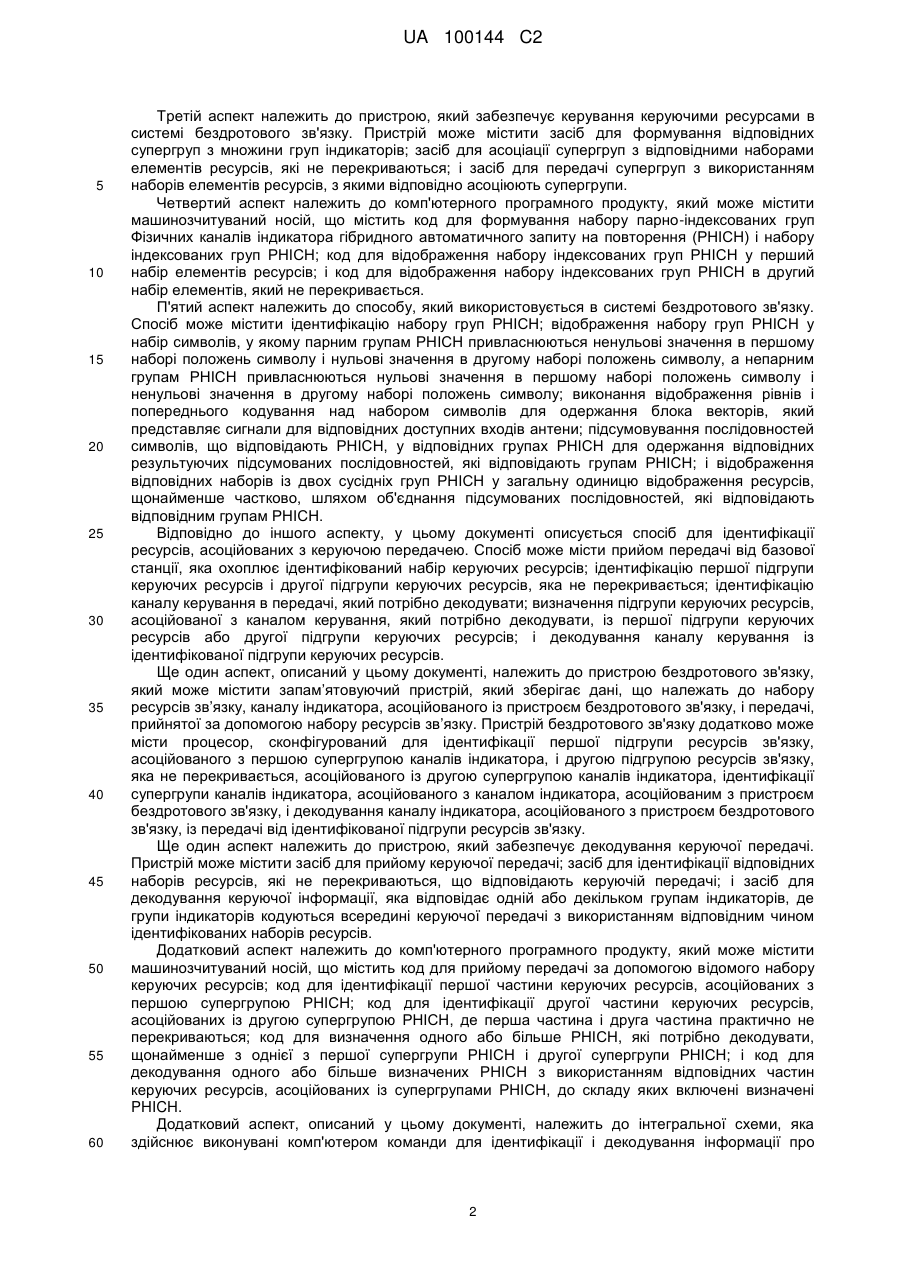

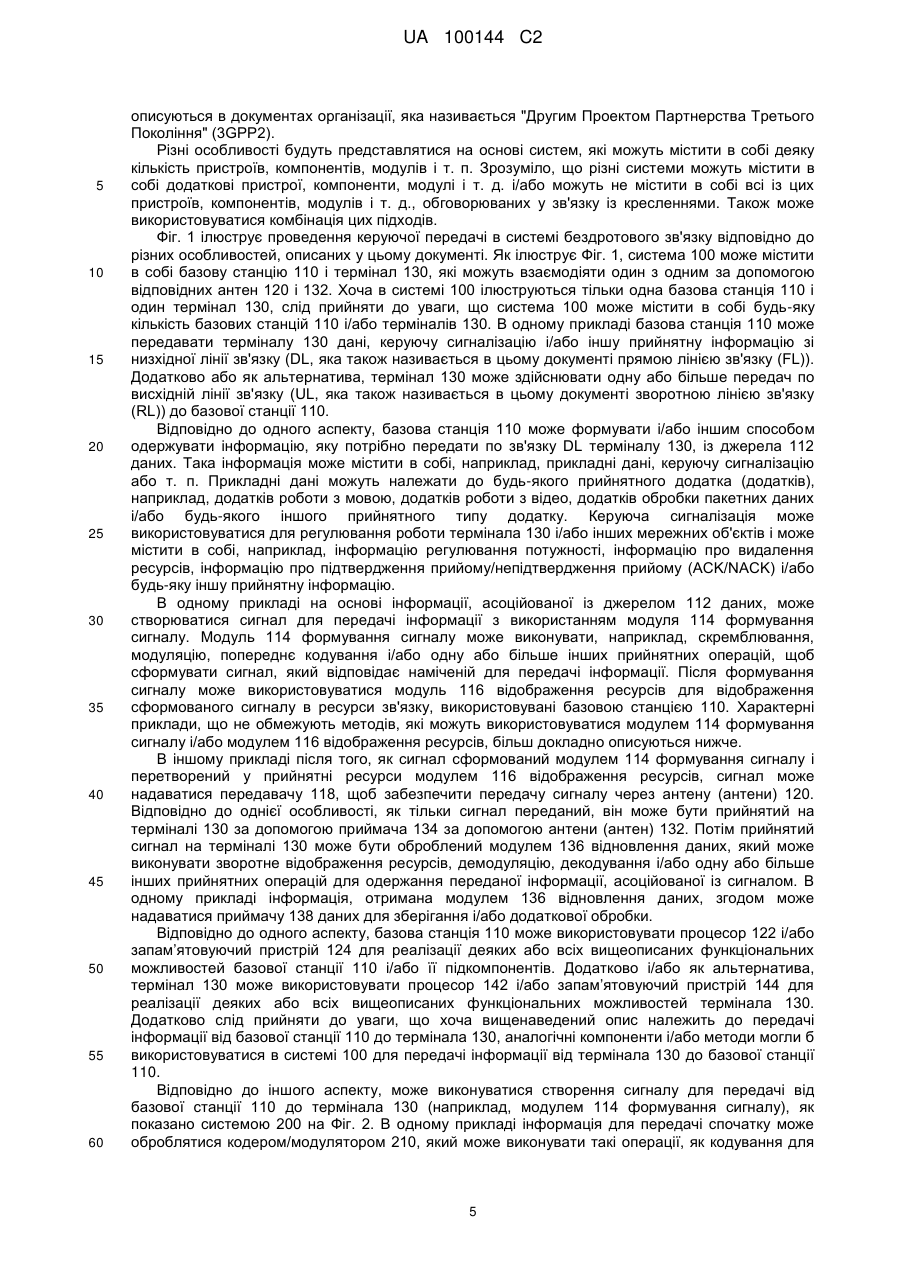

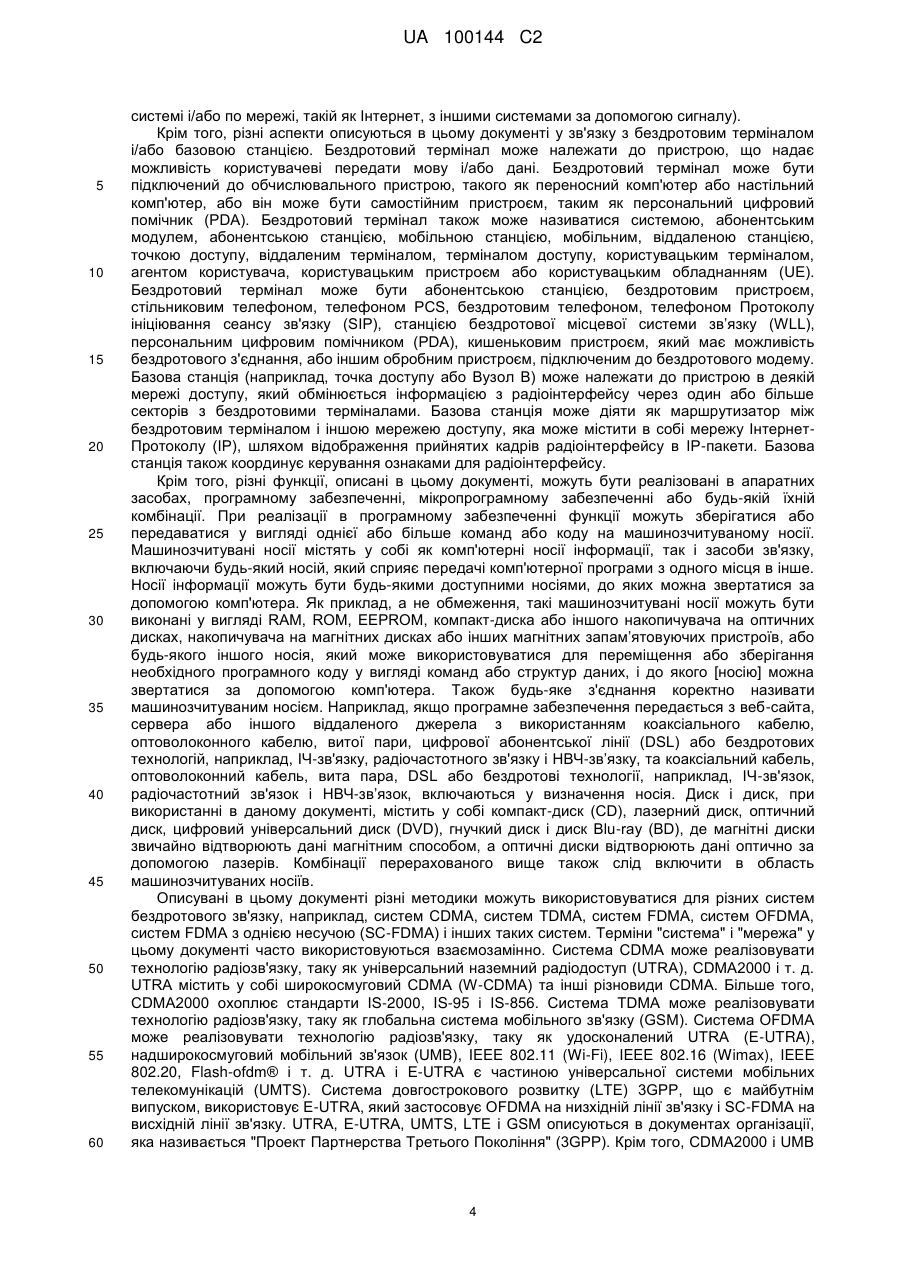

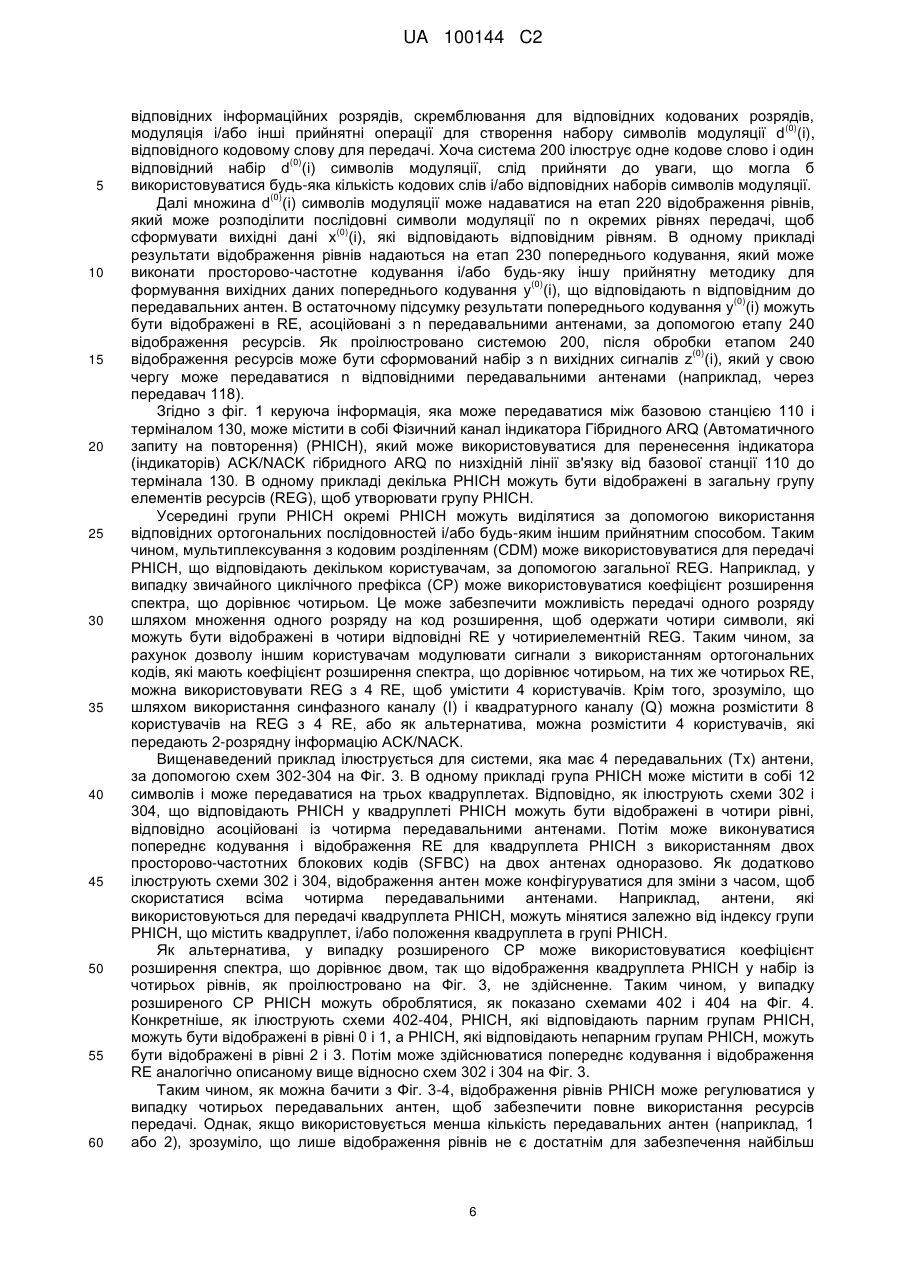

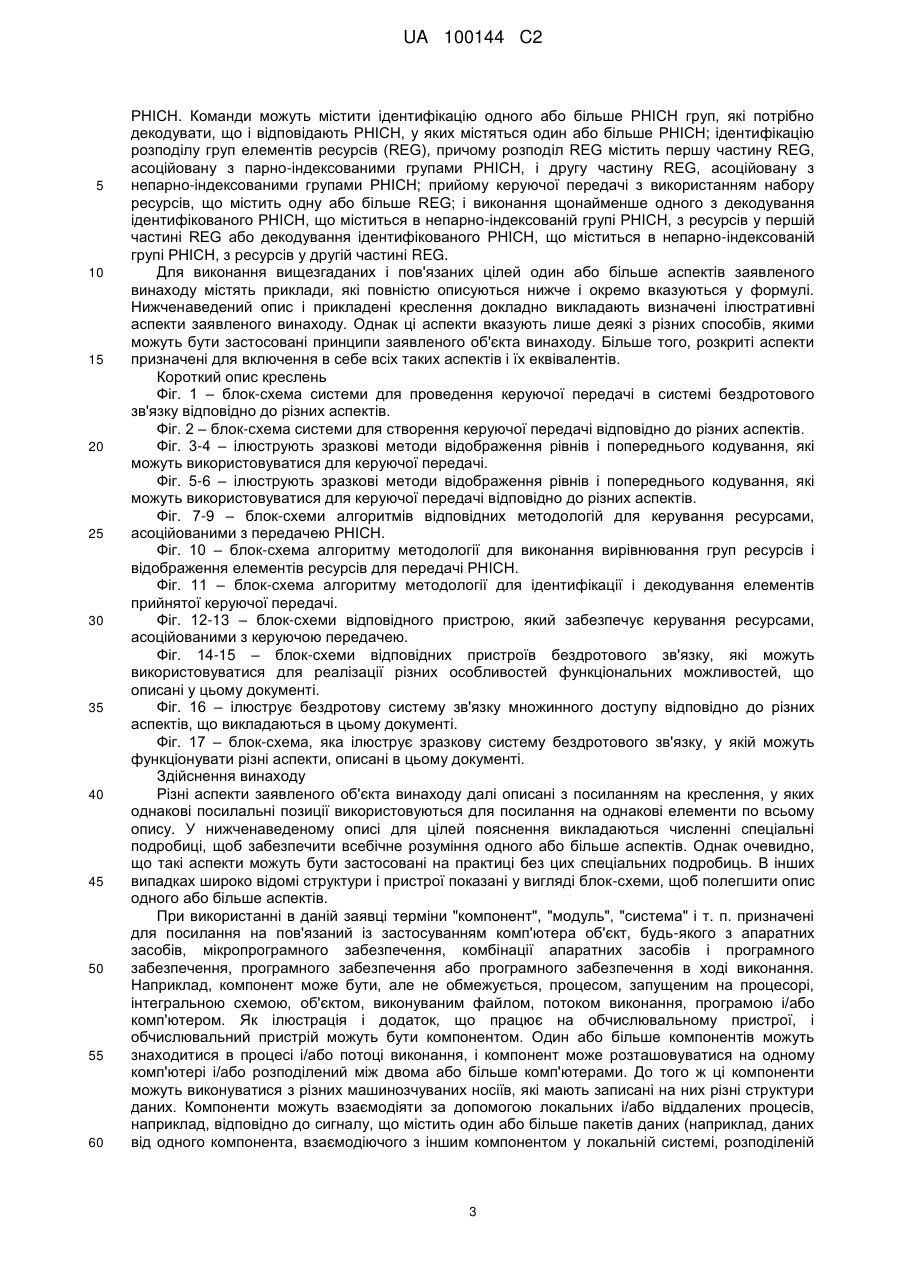

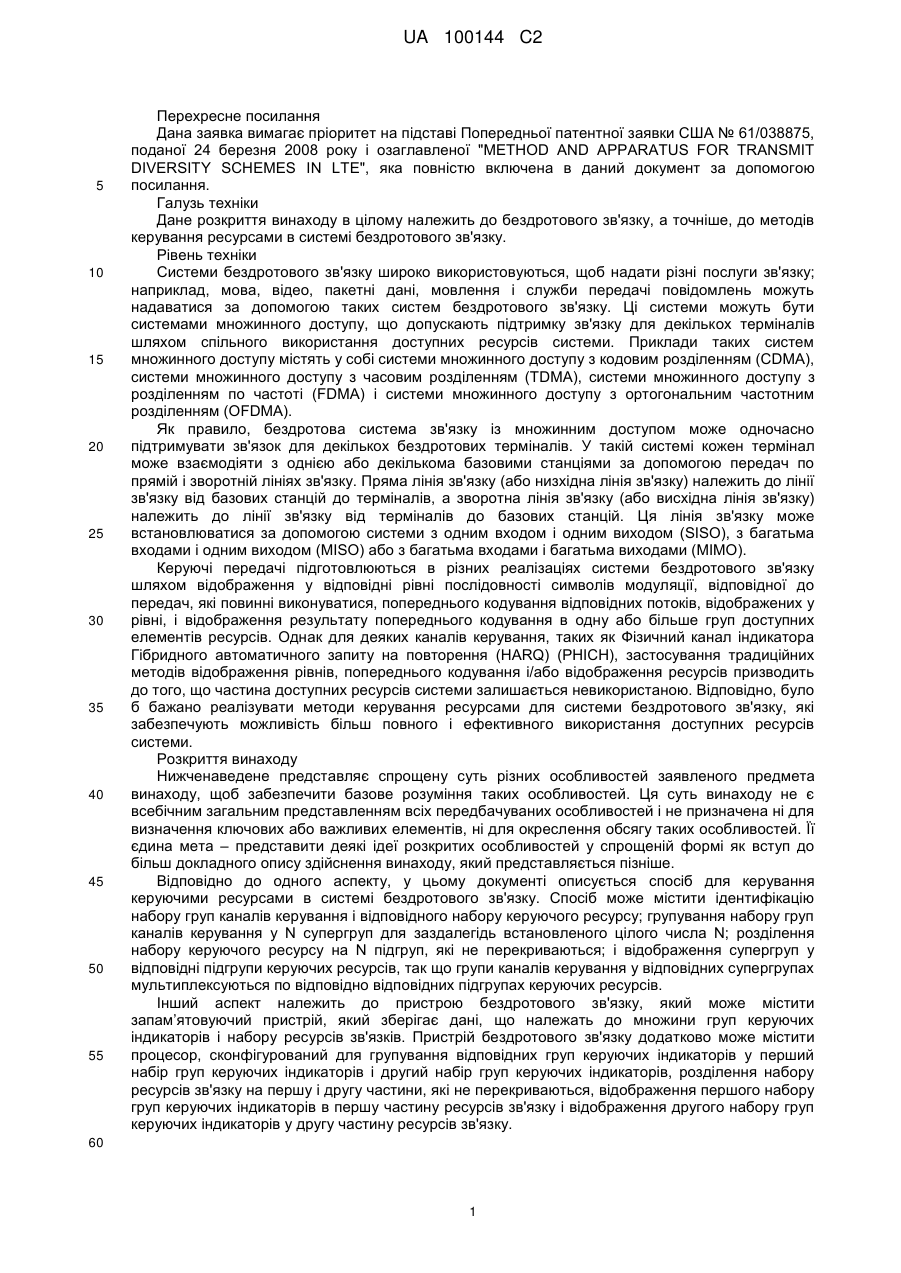

Реферат: Описуються системи і методи, які забезпечують удосконалене керування ресурсами в системі бездротового зв'язку. Із груп Фізичних каналів Гібридного автоматичного запиту на повторення (РНІСН) можуть формуватися супергрупи, при цьому відповідні супергрупи РНІСН мультиплексуються на відповідні підгрупи елементів ресурсів, які не перекриваються, за допомогою цього підвищуючи ефективність використання ресурсів для випадку розширеного циклічного префікса і обмежених кількостей передавальних антен. В одному розкритому прикладі парно індексовані групи РНІСН відображаються в вибраний піднабір елементів ресурсів у групі, тоді як непарно індексовані групи РНІСН відображаються в елементи ресурсів у групі, що залишилися. Це відображення може виконуватися шляхом зміни ортогональних послідовностей, асоційованих із групами РНІСН, і/або шляхом виконання відображення ресурсів іншими способами для відповідних супергруп РНІСН. Після прийому передачі відображеної інформації про РНІСН приймаючий об'єкт може використовувати відомості про відображення, щоб декодувати передану інформацію про РНІСН з використанням належної підгрупи (підгруп) ресурсів. UA 100144 C2 (12) UA 100144 C2 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 Перехресне посилання Дана заявка вимагає пріоритет на підставі Попередньої патентної заявки США № 61/038875, поданої 24 березня 2008 року і озаглавленої "METHOD AND APPARATUS FOR TRANSMIT DIVERSITY SCHEMES IN LTE", яка повністю включена в даний документ за допомогою посилання. Галузь техніки Дане розкриття винаходу в цілому належить до бездротового зв'язку, а точніше, до методів керування ресурсами в системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко використовуються, щоб надати різні послуги зв'язку; наприклад, мова, відео, пакетні дані, мовлення і служби передачі повідомлень можуть надаватися за допомогою таких систем бездротового зв'язку. Ці системи можуть бути системами множинного доступу, що допускають підтримку зв'язку для декількох терміналів шляхом спільного використання доступних ресурсів системи. Приклади таких систем множинного доступу містять у собі системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з розділенням по частоті (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Як правило, бездротова система зв'язку із множинним доступом може одночасно підтримувати зв'язок для декількох бездротових терміналів. У такій системі кожен термінал може взаємодіяти з однією або декількома базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися за допомогою системи з одним входом і одним виходом (SISO), з багатьма входами і одним виходом (MISO) або з багатьма входами і багатьма виходами (MIMO). Керуючі передачі підготовлюються в різних реалізаціях системи бездротового зв'язку шляхом відображення у відповідні рівні послідовності символів модуляції, відповідної до передач, які повинні виконуватися, попереднього кодування відповідних потоків, відображених у рівні, і відображення результату попереднього кодування в одну або більше груп доступних елементів ресурсів. Однак для деяких каналів керування, таких як Фізичний канал індикатора Гібридного автоматичного запиту на повторення (HARQ) (PHICH), застосування традиційних методів відображення рівнів, попереднього кодування і/або відображення ресурсів призводить до того, що частина доступних ресурсів системи залишається невикористаною. Відповідно, було б бажано реалізувати методи керування ресурсами для системи бездротового зв'язку, які забезпечують можливість більш повного і ефективного використання доступних ресурсів системи. Розкриття винаходу Нижченаведене представляє спрощену суть різних особливостей заявленого предмета винаходу, щоб забезпечити базове розуміння таких особливостей. Ця суть винаходу не є всебічним загальним представленням всіх передбачуваних особливостей і не призначена ні для визначення ключових або важливих елементів, ні для окреслення обсягу таких особливостей. Її єдина мета – представити деякі ідеї розкритих особливостей у спрощеній формі як вступ до більш докладного опису здійснення винаходу, який представляється пізніше. Відповідно до одного аспекту, у цьому документі описується спосіб для керування керуючими ресурсами в системі бездротового зв'язку. Спосіб може містити ідентифікацію набору груп каналів керування і відповідного набору керуючого ресурсу; групування набору груп каналів керування у N супергруп для заздалегідь встановленого цілого числа N; розділення набору керуючого ресурсу на N підгруп, які не перекриваються; і відображення супергруп у відповідні підгрупи керуючих ресурсів, так що групи каналів керування у відповідних супергрупах мультиплексуються по відповідно відповідних підгрупах керуючих ресурсів. Інший аспект належить до пристрою бездротового зв'язку, який може містити запам’ятовуючий пристрій, який зберігає дані, що належать до множини груп керуючих індикаторів і набору ресурсів зв'язків. Пристрій бездротового зв'язку додатково може містити процесор, сконфігурований для групування відповідних груп керуючих індикаторів у перший набір груп керуючих індикаторів і другий набір груп керуючих індикаторів, розділення набору ресурсів зв'язку на першу і другу частини, які не перекриваються, відображення першого набору груп керуючих індикаторів в першу частину ресурсів зв'язку і відображення другого набору груп керуючих індикаторів у другу частину ресурсів зв'язку. 60 1 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третій аспект належить до пристрою, який забезпечує керування керуючими ресурсами в системі бездротового зв'язку. Пристрій може містити засіб для формування відповідних супергруп з множини груп індикаторів; засіб для асоціації супергруп з відповідними наборами елементів ресурсів, які не перекриваються; і засіб для передачі супергруп з використанням наборів елементів ресурсів, з якими відповідно асоціюють супергрупи. Четвертий аспект належить до комп'ютерного програмного продукту, який може містити машинозчитуваний носій, що містить код для формування набору парно-індексованих груп Фізичних каналів індикатора гібридного автоматичного запиту на повторення (PHICH) і набору індексованих груп PHICH; код для відображення набору індексованих груп PHICH у перший набір елементів ресурсів; і код для відображення набору індексованих груп PHICH в другий набір елементів, який не перекривається. П'ятий аспект належить до способу, який використовується в системі бездротового зв'язку. Спосіб може містити ідентифікацію набору груп PHICH; відображення набору груп PHICH у набір символів, у якому парним групам PHICH привласнюються ненульові значення в першому наборі положень символу і нульові значення в другому наборі положень символу, а непарним групам PHICH привласнюються нульові значення в першому наборі положень символу і ненульові значення в другому наборі положень символу; виконання відображення рівнів і попереднього кодування над набором символів для одержання блока векторів, який представляє сигнали для відповідних доступних входів антени; підсумовування послідовностей символів, що відповідають PHICH, у відповідних групах PHICH для одержання відповідних результуючих підсумованих послідовностей, які відповідають групам PHICH; і відображення відповідних наборів із двох сусідніх груп PHICH у загальну одиницю відображення ресурсів, щонайменше частково, шляхом об'єднання підсумованих послідовностей, які відповідають відповідним групам PHICH. Відповідно до іншого аспекту, у цьому документі описується спосіб для ідентифікації ресурсів, асоційованих з керуючою передачею. Спосіб може місти прийом передачі від базової станції, яка охоплює ідентифікований набір керуючих ресурсів; ідентифікацію першої підгрупи керуючих ресурсів і другої підгрупи керуючих ресурсів, яка не перекривається; ідентифікацію каналу керування в передачі, який потрібно декодувати; визначення підгрупи керуючих ресурсів, асоційованої з каналом керування, який потрібно декодувати, із першої підгрупи керуючих ресурсів або другої підгрупи керуючих ресурсів; і декодування каналу керування із ідентифікованої підгрупи керуючих ресурсів. Ще один аспект, описаний у цьому документі, належить до пристрою бездротового зв'язку, який може містити запам’ятовуючий пристрій, який зберігає дані, що належать до набору ресурсів зв’язку, каналу індикатора, асоційованого із пристроєм бездротового зв'язку, і передачі, прийнятої за допомогою набору ресурсів зв’язку. Пристрій бездротового зв'язку додатково може місти процесор, сконфігурований для ідентифікації першої підгрупи ресурсів зв'язку, асоційованого з першою супергрупою каналів індикатора, і другою підгрупою ресурсів зв'язку, яка не перекривається, асоційованого із другою супергрупою каналів індикатора, ідентифікації супергрупи каналів індикатора, асоційованого з каналом індикатора, асоційованим з пристроєм бездротового зв'язку, і декодування каналу індикатора, асоційованого з пристроєм бездротового зв'язку, із передачі від ідентифікованої підгрупи ресурсів зв'язку. Ще один аспект належить до пристрою, який забезпечує декодування керуючої передачі. Пристрій може містити засіб для прийому керуючої передачі; засіб для ідентифікації відповідних наборів ресурсів, які не перекриваються, що відповідають керуючій передачі; і засіб для декодування керуючої інформації, яка відповідає одній або декільком групам індикаторів, де групи індикаторів кодуються всередині керуючої передачі з використанням відповідним чином ідентифікованих наборів ресурсів. Додатковий аспект належить до комп'ютерного програмного продукту, який може містити машинозчитуваний носій, що містить код для прийому передачі за допомогою відомого набору керуючих ресурсів; код для ідентифікації першої частини керуючих ресурсів, асоційованих з першою супергрупою PHICH; код для ідентифікації другої частини керуючих ресурсів, асоційованих із другою супергрупою PHICH, де перша частина і друга частина практично не перекриваються; код для визначення одного або більше PHICH, які потрібно декодувати, щонайменше з однієї з першої супергрупи PHICH і другої супергрупи PHICH; і код для декодування одного або більше визначених PHICH з використанням відповідних частин керуючих ресурсів, асоційованих із супергрупами PHICH, до складу яких включені визначені PHICH. Додатковий аспект, описаний у цьому документі, належить до інтегральної схеми, яка здійснює виконувані комп'ютером команди для ідентифікації і декодування інформації про 2 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 PHICH. Команди можуть містити ідентифікацію одного або більше PHICH груп, які потрібно декодувати, що і відповідають PHICH, у яких містяться один або більше PHICH; ідентифікацію розподілу груп елементів ресурсів (REG), причому розподіл REG містить першу частину REG, асоційовану з парно-індексованими групами PHICH, і другу частину REG, асоційовану з непарно-індексованими групами PHICH; прийому керуючої передачі з використанням набору ресурсів, що містить одну або більше REG; і виконання щонайменше одного з декодування ідентифікованого PHICH, що міститься в непарно-індексованій групі PHICH, з ресурсів у першій частині REG або декодування ідентифікованого PHICH, що міститься в непарно-індексованій групі PHICH, з ресурсів у другій частині REG. Для виконання вищезгаданих і пов'язаних цілей один або більше аспектів заявленого винаходу містять приклади, які повністю описуються нижче і окремо вказуються у формулі. Нижченаведений опис і прикладені креслення докладно викладають визначені ілюстративні аспекти заявленого винаходу. Однак ці аспекти вказують лише деякі з різних способів, якими можуть бути застосовані принципи заявленого об'єкта винаходу. Більше того, розкриті аспекти призначені для включення в себе всіх таких аспектів і їх еквівалентів. Короткий опис креслень Фіг. 1 – блок-схема системи для проведення керуючої передачі в системі бездротового зв'язку відповідно до різних аспектів. Фіг. 2 – блок-схема системи для створення керуючої передачі відповідно до різних аспектів. Фіг. 3-4 – ілюструють зразкові методи відображення рівнів і попереднього кодування, які можуть використовуватися для керуючої передачі. Фіг. 5-6 – ілюструють зразкові методи відображення рівнів і попереднього кодування, які можуть використовуватися для керуючої передачі відповідно до різних аспектів. Фіг. 7-9 – блок-схеми алгоритмів відповідних методологій для керування ресурсами, асоційованими з передачею PHICH. Фіг. 10 – блок-схема алгоритму методології для виконання вирівнювання груп ресурсів і відображення елементів ресурсів для передачі PHICH. Фіг. 11 – блок-схема алгоритму методології для ідентифікації і декодування елементів прийнятої керуючої передачі. Фіг. 12-13 – блок-схеми відповідного пристрою, який забезпечує керування ресурсами, асоційованими з керуючою передачею. Фіг. 14-15 – блок-схеми відповідних пристроїв бездротового зв'язку, які можуть використовуватися для реалізації різних особливостей функціональних можливостей, що описані у цьому документі. Фіг. 16 – ілюструє бездротову систему зв'язку множинного доступу відповідно до різних аспектів, що викладаються в цьому документі. Фіг. 17 – блок-схема, яка ілюструє зразкову систему бездротового зв'язку, у якій можуть функціонувати різні аспекти, описані в цьому документі. Здійснення винаходу Різні аспекти заявленого об'єкта винаходу далі описані з посиланням на креслення, у яких однакові посилальні позиції використовуються для посилання на однакові елементи по всьому опису. У нижченаведеному описі для цілей пояснення викладаються численні спеціальні подробиці, щоб забезпечити всебічне розуміння одного або більше аспектів. Однак очевидно, що такі аспекти можуть бути застосовані на практиці без цих спеціальних подробиць. В інших випадках широко відомі структури і пристрої показані у вигляді блок-схеми, щоб полегшити опис одного або більше аспектів. При використанні в даній заявці терміни "компонент", "модуль", "система" і т. п. призначені для посилання на пов'язаний із застосуванням комп'ютера об'єкт, будь-якого з апаратних засобів, мікропрограмного забезпечення, комбінації апаратних засобів і програмного забезпечення, програмного забезпечення або програмного забезпечення в ході виконання. Наприклад, компонент може бути, але не обмежується, процесом, запущеним на процесорі, інтегральною схемою, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація і додаток, що працює на обчислювальному пристрої, і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть знаходитися в процесі і/або потоці виконання, і компонент може розташовуватися на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. До того ж ці компоненти можуть виконуватися з різних машинозчуваних носіїв, які мають записані на них різні структури даних. Компоненти можуть взаємодіяти за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що містить один або більше пакетів даних (наприклад, даних від одного компонента, взаємодіючого з іншим компонентом у локальній системі, розподіленій 3 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 системі і/або по мережі, такій як Інтернет, з іншими системами за допомогою сигналу). Крім того, різні аспекти описуються в цьому документі у зв'язку з бездротовим терміналом і/або базовою станцією. Бездротовий термінал може належати до пристрою, що надає можливість користувачеві передати мову і/або дані. Бездротовий термінал може бути підключений до обчислювального пристрою, такого як переносний комп'ютер або настільний комп'ютер, або він може бути самостійним пристроєм, таким як персональний цифровий помічник (PDA). Бездротовий термінал також може називатися системою, абонентським модулем, абонентською станцією, мобільною станцією, мобільним, віддаленою станцією, точкою доступу, віддаленим терміналом, терміналом доступу, користувацьким терміналом, агентом користувача, користувацьким пристроєм або користувацьким обладнанням (UE). Бездротовий термінал може бути абонентською станцією, бездротовим пристроєм, стільниковим телефоном, телефоном PCS, бездротовим телефоном, телефоном Протоколу ініціювання сеансу зв'язку (SIP), станцією бездротової місцевої системи зв’язку (WLL), персональним цифровим помічником (PDA), кишеньковим пристроєм, який має можливість бездротового з'єднання, або іншим обробним пристроєм, підключеним до бездротового модему. Базова станція (наприклад, точка доступу або Вузол В) може належати до пристрою в деякій мережі доступу, який обмінюється інформацією з радіоінтерфейсу через один або більше секторів з бездротовими терміналами. Базова станція може діяти як маршрутизатор між бездротовим терміналом і іншою мережею доступу, яка може містити в собі мережу ІнтернетПротоколу (IP), шляхом відображення прийнятих кадрів радіоінтерфейсу в IР-пакети. Базова станція також координує керування ознаками для радіоінтерфейсу. Крім того, різні функції, описані в цьому документі, можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій їхній комбінації. При реалізації в програмному забезпеченні функції можуть зберігатися або передаватися у вигляді однієї або більше команд або коду на машинозчитуваному носії. Машинозчитувані носії містять у собі як комп'ютерні носії інформації, так і засоби зв'язку, включаючи будь-який носій, який сприяє передачі комп'ютерної програми з одного місця в інше. Носії інформації можуть бути будь-якими доступними носіями, до яких можна звертатися за допомогою комп'ютера. Як приклад, а не обмеження, такі машинозчитувані носії можуть бути виконані у вигляді RAM, ROM, EEPROM, компакт-диска або іншого накопичувача на оптичних дисках, накопичувача на магнітних дисках або інших магнітних запам’ятовуючих пристроїв, або будь-якого іншого носія, який може використовуватися для переміщення або зберігання необхідного програмного коду у вигляді команд або структур даних, і до якого [носію] можна звертатися за допомогою комп'ютера. Також будь-яке з'єднання коректно називати машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, наприклад, ІЧ-зв'язку, радіочастотного зв'язку і НВЧ-зв’язку, та коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад, ІЧ-зв'язок, радіочастотний зв'язок і НВЧ-зв’язок, включаються у визначення носія. Диск і диск, при використанні в даному документі, містить у собі компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray (BD), де магнітні диски звичайно відтворюють дані магнітним способом, а оптичні диски відтворюють дані оптично за допомогою лазерів. Комбінації перерахованого вище також слід включити в область машинозчитуваних носіїв. Описувані в цьому документі різні методики можуть використовуватися для різних систем бездротового зв'язку, наприклад, систем CDMA, систем TDMA, систем FDMA, систем OFDMA, систем FDMA з однією несучою (SC-FDMA) і інших таких систем. Терміни "система" і "мережа" у цьому документі часто використовуються взаємозамінно. Система CDMA може реалізовувати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), CDMA2000 і т. д. UTRA містить у собі широкосмуговий CDMA (W-CDMA) та інші різновиди CDMA. Більше того, CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати технологію радіозв'язку, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати технологію радіозв'язку, таку як удосконалений UTRA (E-UTRA), надширокосмуговий мобільний зв'язок (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (Wimax), IEEE 802.20, Flash-ofdm® і т. д. UTRA і E-UTRA є частиною універсальної системи мобільних телекомунікацій (UMTS). Система довгострокового розвитку (LTE) 3GPP, що є майбутнім випуском, використовує E-UTRA, який застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описуються в документах організації, яка називається "Проект Партнерства Третього Покоління" (3GPP). Крім того, CDMA2000 і UMB 4 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 описуються в документах організації, яка називається "Другим Проектом Партнерства Третього Покоління" (3GPP2). Різні особливості будуть представлятися на основі систем, які можуть містити в собі деяку кількість пристроїв, компонентів, модулів і т. п. Зрозуміло, що різні системи можуть містити в собі додаткові пристрої, компоненти, модулі і т. д. і/або можуть не містити в собі всі із цих пристроїв, компонентів, модулів і т. д., обговорюваних у зв'язку із кресленнями. Також може використовуватися комбінація цих підходів. Фіг. 1 ілюструє проведення керуючої передачі в системі бездротового зв'язку відповідно до різних особливостей, описаних у цьому документі. Як ілюструє Фіг. 1, система 100 може містити в собі базову станцію 110 і термінал 130, які можуть взаємодіяти один з одним за допомогою відповідних антен 120 і 132. Хоча в системі 100 ілюструються тільки одна базова станція 110 і один термінал 130, слід прийняти до уваги, що система 100 може містити в собі будь-яку кількість базових станцій 110 і/або терміналів 130. В одному прикладі базова станція 110 може передавати терміналу 130 дані, керуючу сигналізацію і/або іншу прийнятну інформацію зі низхідної лінії зв'язку (DL, яка також називається в цьому документі прямою лінією зв'язку (FL)). Додатково або як альтернатива, термінал 130 може здійснювати одну або більше передач по висхідній лінії зв'язку (UL, яка також називається в цьому документі зворотною лінією зв'язку (RL)) до базової станції 110. Відповідно до одного аспекту, базова станція 110 може формувати і/або іншим способом одержувати інформацію, яку потрібно передати по зв'язку DL терміналу 130, із джерела 112 даних. Така інформація може містити в собі, наприклад, прикладні дані, керуючу сигналізацію або т. п. Прикладні дані можуть належати до будь-якого прийнятного додатка (додатків), наприклад, додатків роботи з мовою, додатків роботи з відео, додатків обробки пакетних даних і/або будь-якого іншого прийнятного типу додатку. Керуюча сигналізація може використовуватися для регулювання роботи термінала 130 і/або інших мережних об'єктів і може містити в собі, наприклад, інформацію регулювання потужності, інформацію про видалення ресурсів, інформацію про підтвердження прийому/непідтвердження прийому (ACK/NACK) і/або будь-яку іншу прийнятну інформацію. В одному прикладі на основі інформації, асоційованої із джерелом 112 даних, може створюватися сигнал для передачі інформації з використанням модуля 114 формування сигналу. Модуль 114 формування сигналу може виконувати, наприклад, скремблювання, модуляцію, попереднє кодування і/або одну або більше інших прийнятних операцій, щоб сформувати сигнал, який відповідає наміченій для передачі інформації. Після формування сигналу може використовуватися модуль 116 відображення ресурсів для відображення сформованого сигналу в ресурси зв'язку, використовувані базовою станцією 110. Характерні приклади, що не обмежують методів, які можуть використовуватися модулем 114 формування сигналу і/або модулем 116 відображення ресурсів, більш докладно описуються нижче. В іншому прикладі після того, як сигнал сформований модулем 114 формування сигналу і перетворений у прийнятні ресурси модулем 116 відображення ресурсів, сигнал може надаватися передавачу 118, щоб забезпечити передачу сигналу через антену (антени) 120. Відповідно до однієї особливості, як тільки сигнал переданий, він може бути прийнятий на терміналі 130 за допомогою приймача 134 за допомогою антени (антен) 132. Потім прийнятий сигнал на терміналі 130 може бути оброблений модулем 136 відновлення даних, який може виконувати зворотне відображення ресурсів, демодуляцію, декодування і/або одну або більше інших прийнятних операцій для одержання переданої інформації, асоційованої із сигналом. В одному прикладі інформація, отримана модулем 136 відновлення даних, згодом може надаватися приймачу 138 даних для зберігання і/або додаткової обробки. Відповідно до одного аспекту, базова станція 110 може використовувати процесор 122 і/або запам’ятовуючий пристрій 124 для реалізації деяких або всіх вищеописаних функціональних можливостей базової станції 110 і/або її підкомпонентів. Додатково і/або як альтернатива, термінал 130 може використовувати процесор 142 і/або запам’ятовуючий пристрій 144 для реалізації деяких або всіх вищеописаних функціональних можливостей термінала 130. Додатково слід прийняти до уваги, що хоча вищенаведений опис належить до передачі інформації від базової станції 110 до термінала 130, аналогічні компоненти і/або методи могли б використовуватися в системі 100 для передачі інформації від термінала 130 до базової станції 110. Відповідно до іншого аспекту, може виконуватися створення сигналу для передачі від базової станції 110 до термінала 130 (наприклад, модулем 114 формування сигналу), як показано системою 200 на Фіг. 2. В одному прикладі інформація для передачі спочатку може оброблятися кодером/модулятором 210, який може виконувати такі операції, як кодування для 5 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідних інформаційних розрядів, скремблювання для відповідних кодованих розрядів, (0) модуляція і/або інші прийнятні операції для створення набору символів модуляції d (i), відповідного кодовому слову для передачі. Хоча система 200 ілюструє одне кодове слово і один (0) відповідний набір d (i) символів модуляції, слід прийняти до уваги, що могла б використовуватися будь-яка кількість кодових слів і/або відповідних наборів символів модуляції. (0) Далі множина d (i) символів модуляції може надаватися на етап 220 відображення рівнів, який може розподілити послідовні символи модуляції по n окремих рівнях передачі, щоб (0) сформувати вихідні дані x (i), які відповідають відповідним рівням. В одному прикладі результати відображення рівнів надаються на етап 230 попереднього кодування, який може виконати просторово-частотне кодування і/або будь-яку іншу прийнятну методику для (0) формування вихідних даних попереднього кодування y (i), що відповідають n відповідним до (0) передавальних антен. В остаточному підсумку результати попереднього кодування y (i) можуть бути відображені в RE, асоційовані з n передавальними антенами, за допомогою етапу 240 відображення ресурсів. Як проілюстровано системою 200, після обробки етапом 240 (0) відображення ресурсів може бути сформований набір з n вихідних сигналів z (i), який у свою чергу може передаватися n відповідними передавальними антенами (наприклад, через передавач 118). Згідно з фіг. 1 керуюча інформація, яка може передаватися між базовою станцією 110 і терміналом 130, може містити в собі Фізичний канал індикатора Гібридного ARQ (Автоматичного запиту на повторення) (PHICH), який може використовуватися для перенесення індикатора (індикаторів) ACK/NACK гібридного ARQ по низхідній лінії зв'язку від базової станції 110 до термінала 130. В одному прикладі декілька PHICH можуть бути відображені в загальну групу елементів ресурсів (REG), щоб утворювати групу PHICH. Усередині групи PHICH окремі PHICH можуть виділятися за допомогою використання відповідних ортогональних послідовностей і/або будь-яким іншим прийнятним способом. Таким чином, мультиплексування з кодовим розділенням (CDM) може використовуватися для передачі PHICH, що відповідають декільком користувачам, за допомогою загальної REG. Наприклад, у випадку звичайного циклічного префікса (СР) може використовуватися коефіцієнт розширення спектра, що дорівнює чотирьом. Це може забезпечити можливість передачі одного розряду шляхом множення одного розряду на код розширення, щоб одержати чотири символи, які можуть бути відображені в чотири відповідні RE у чотириелементній REG. Таким чином, за рахунок дозволу іншим користувачам модулювати сигнали з використанням ортогональних кодів, які мають коефіцієнт розширення спектра, що дорівнює чотирьом, на тих же чотирьох RE, можна використовувати REG з 4 RE, щоб умістити 4 користувачів. Крім того, зрозуміло, що шляхом використання синфазного каналу (I) і квадратурного каналу (Q) можна розмістити 8 користувачів на REG з 4 RE, або як альтернатива, можна розмістити 4 користувачів, які передають 2-розрядну інформацію ACK/NACK. Вищенаведений приклад ілюструється для системи, яка має 4 передавальних (Тх) антени, за допомогою схем 302-304 на Фіг. 3. В одному прикладі група PHICH може містити в собі 12 символів і може передаватися на трьох квадруплетах. Відповідно, як ілюструють схеми 302 і 304, що відповідають PHICH у квадруплеті PHICH можуть бути відображені в чотири рівні, відповідно асоційовані із чотирма передавальними антенами. Потім може виконуватися попереднє кодування і відображення RE для квадруплета PHICH з використанням двох просторово-частотних блокових кодів (SFBC) на двох антенах одноразово. Як додатково ілюструють схеми 302 і 304, відображення антен може конфігуруватися для зміни з часом, щоб скористатися всіма чотирма передавальними антенами. Наприклад, антени, які використовуються для передачі квадруплета PHICH, можуть мінятися залежно від індексу групи PHICH, що містить квадруплет, і/або положення квадруплета в групі PHICH. Як альтернатива, у випадку розширеного CP може використовуватися коефіцієнт розширення спектра, що дорівнює двом, так що відображення квадруплета PHICH у набір із чотирьох рівнів, як проілюстровано на Фіг. 3, не здійсненне. Таким чином, у випадку розширеного CP PHICH можуть оброблятися, як показано схемами 402 і 404 на Фіг. 4. Конкретніше, як ілюструють схеми 402-404, PHICH, які відповідають парним групам PHICH, можуть бути відображені в рівні 0 і 1, а PHICH, які відповідають непарним групам PHICH, можуть бути відображені в рівні 2 і 3. Потім може здійснюватися попереднє кодування і відображення RE аналогічно описаному вище відносно схем 302 і 304 на Фіг. 3. Таким чином, як можна бачити з Фіг. 3-4, відображення рівнів PHICH може регулюватися у випадку чотирьох передавальних антен, щоб забезпечити повне використання ресурсів передачі. Однак, якщо використовується менша кількість передавальних антен (наприклад, 1 або 2), зрозуміло, що лише відображення рівнів не є достатнім для забезпечення найбільш 6 UA 100144 C2 оптимального використання ресурсів системи через те, що використання меншої кількості передавальних антен також потребувало б використання меншої кількості рівнів. Наприклад, у випадку системи із двома передавальними антенами, де використовується розширений CP, відображення рівнів для PHICH може виконуватися наступним чином: 5 x (0 ) (i)  d(0 ) ( 2i) . x (1) (i)  d(0 ) ( 2i  1) Крім того, попереднє кодування може виконуватися наступним чином: y (0 ) ( 2i)  x (0 ) (i) ,  y (1) (2i)   x (1) (i)   *  y (0 ) ( 2i  1)  x (1) (i) y (1) (2i  1)  x (0) (i) * 10 15 , де  позначає комплексно спряжену величину. Однак очевидно, що із традиційних методів не зрозуміло, як відображати послідовності, які відповідають відповідним групам PHICH, в елементи ресурсів у такій системі. Зокрема, у випадку звичайного CP використовується коефіцієнт розширення спектра, що дорівнює чотирьом, який дозволяє PHICH, що відповідають чотирьом користувачам, відображатися на REG розміром у чотири RE. Однак для випадку розширеного CP не може передбачатися, що канал є однаковим протягом чотирьох RE в REG, через меншу когерентну ширину смуги каналу, асоційованої з випадком розширеного CP. Таким чином, коефіцієнт розширення спектра для випадку розширеного CP змінюється із чотирьох на два, і CDM застосовується для двох користувачів на чотириелементній REG. Як описано нижче, це може призвести до того, що деякі ресурси залишаться невикористаними. У традиційній системі бездротового зв'язку послідовність y p 0,..., y p Msy mb  1 для відповідних груп PHICH задається наступною: 20 y p n   y ip n , де виконується підсумовування по всіх PHICH у групі PHICH, а член y p n представляє i послідовність символів, що відповідає i-му PHICH у групі PHICH. Потім відображення ресурсів виконується наступним чином: z p i  y p 4i, y p 4i  1, y p 4i  2, y p 4i  3 для і=0,1,2, 25 30 35 40 45 50 де z p  i представляє i-ий квадруплет символів для входу антени p. Однак використовуючи традиційні методи обробки PHICH, описані вище, можна спостерігати, що два повторення однієї групи PHICH будуть знаходитися в тому ж міні-елементі керування каналом (CCE), що відповідає i=0, тоді як половина розташування міні-CCE, що відповідає i=1, а також міні-CCE, що відповідає i=2, буде невикористаною. Таким чином, відповідно до одного аспекту, модуль 114 формування сигналу може подолати відзначені вище недоліки для випадку розширеного CP шляхом формування супергруп PHICH з наборів груп PHICH і відображення відповідних супергруп PHICH у різні частини доступної REG, за допомогою цього надаючи можливість використовувати всі елементи REG. Наприклад, у випадку структури з розширеним CP з асоційованим коефіцієнтом розширення спектра, який дорівнює двом, відповідні групи PHICH можуть конфігуруватися для включення двох користувачів кожна. Потім можуть формувати супергрупи PHICH з двох груп PHICH кожна, так що перша супергрупа PHICH використовує перший піднабір REG, а друга супергрупа PHICH використовує другий піднабір REG, який не перекривається. Одна зразкова реалізація цього методу ілюструється для випадку із двома передавальними антенами за допомогою схеми 500 на Фіг. 5. Як ілюструє схема 500, набір із чотирьох груп PHICH може бути згрупований у дві супергрупи PHICH, так що кожна супергрупа відображається у два доступні рівні, що відповідають двом передавальним антенам. Далі схема 500 ілюструє, що попереднє кодування і відображення RE можуть виконуватися по-різному для кожної супергрупи PHICH, так що PHICH, які відповідають одній супергрупі, відображаються в перший набір частотних ресурсів, асоційований з передавальними антенами, а PHICH, які відповідають іншій супергрупі, відображаються в частотні ресурси, що залишилися. При цьому можна взяти до уваги, що відображення ресурсів для PHICH може виконуватися, не призводячи до даремної розтрати ресурсів, асоційованої із традиційними методами відображення. Як ілюструє схема 500, супергрупи PHICH можуть формуватися шляхом розміщення непарно-індексованих груп PHICH у непарній супергрупі, а парно-індексованих груп PHICH – у парній супергрупі. Однак слід прийняти до уваги, що могло б використовуватися будь-яке інше 7 UA 100144 C2 5 10 15 групування груп PHICH у супергрупи. Наприклад, при наявності набору із чотирьох груп PHICH перша і друга групи могли б поміщатися в першу супергрупу, тоді як третя і четверта групи могли б поміщатися в другу супергрупу. Додатково або як альтернатива, могло б використовуватися будь-яке інше групування. До того ж, хоча схема 500 ілюструє, що перша супергрупа PHICH може використовувати перші два елементи REG, і що друга супергрупа PHICH може використовувати два елементи, що залишилися, слід прийняти до уваги, що супергрупи PHICH могли б бути відображені у набори елементів ресурсів в REG, які не перекриваються, будь-яким прийнятним способом. Додатково потрібно враховувати, що описані в цьому документі методи також могли б використовуватися для будь-якої кількості груп PHICH і/або будь-якого прийнятного розміру REG. Як характерний, не обмежуючий приклад, при наявності набору із чотирьох груп PHICH дві групи PHICH можуть бути згруповані разом, щоб утворити супер-групу PHICH, яка потім зможе мультиплексуватися по кожному міні-CCE, як проілюстровано на схемі 500. Відповідно до однієї особливості проілюстроване на схемі 500 відображення може бути реалізоване різними способами. У першому прикладі ортогональні послідовності для PHICH можуть бути змінені відповідно до Таблиці 1 нижче, де nseq означає індекс даного PHICH у відповідній групі PHICH PHICH, а NPHICH означає розмір групи PHICH: SF Таблиця 1    Ортогональні послідовності w0... w NPHICH  1 для PHICH, розширеного CP SF Ортогональна послідовність Непарна група PHICH Парна група PHICH  1  1 0 0 0 0  1  1 Індекс послідовності nseq PHICH 0  1  j  j 1 2 3 20 25 30 35  1 0 0 0 0 0  j 0 0  j 0 0 0  1  1 0  j  j 0  j  j Як ілюструє Таблиця 1, код розширення SF2, традиційний асоційований з випадком розширеного CP, може бути розширений до коду розширення SF4 шляхом додавання нулів у код розширення SF2 у відомі позиції, щоб умістити дві супергрупи PHICH у загальну REG. В одному прикладі NPHICH, який використовується в Таблиці 1 вище, що дорівнює 4 для випадків SF звичайного і розширеного CP. До того ж, хоча Таблиця 1 ілюструє, що нулі можуть додаватися у кінець коду розширення, асоційованого з супергрупою, утвореною з непарних груп PHICH, і у початок коду розширення, асоційованого з супергрупою, яка утворена з парних груп PHICH, слід прийняти до уваги, що нулі можуть додаватися у будь-які прийнятні позиції в кодах, які не перекриваються, відповідно асоційованих з супергрупами. Таким чином, потрібно враховувати, що відповідні супергрупи PHICH можуть бути відображені на будь-якій прийнятній підгрупі піднесених в міні-ССЕ, які не перекриваються. Додатково слід прийняти до уваги, що створення супергруп може виконуватися будь-яким прийнятним способом, і що не потрібно формувати відповідні супергрупи з парних груп PHICH і непарних груп PHICH. У другому прикладі відображення ресурсів для PHICH може бути змінене наступним чином. Спочатку для передачі по двох входах передавальних антен у випадку розширеного CP p p   послідовність y e 0,..., y e Msy mb  1 для відповідних парних груп PHICH може задаватися наступним: p group y e n   y pi n , якщо nPHICH mod 2  0 , e, де виконується підсумовування по всіх PHICH у прийнятній групі PHICH, а y pi n e, представляє послідовність символів з i-го PHICH у групі PHICH. Аналогічним чином, 40 y o(p) (0),..., y o(p) (Msy mb  1) задаватися наступним: послідовність для 8 відповідних непарних груп PHICH може UA 100144 C2 p p group y o n   y o,i n , якщо nPHICH mod 2  1, де виконується підсумовування по всіх PHICH у прийнятній групі PHICH, а 5 p y o,i n представляє послідовність символів з i-го PHICH у групі PHICH. На основі вищенаведених визначень i-ий квадруплет символів для входу антени p може задаватися наступним чином: z p i  y p 4i, y p 4i  1, y p 4i  2, y p 4i  3 , для і=0,1,2, 10 15 20 25 30 35 40 45 50 55 де y p  4i  y p 2i , y p  4i  1  y p 2i  1 , y p  4i  2  y p 2i , і y p  4i  3   y p 2i  1 . Однак, o o e e слід прийняти до уваги, що це відображення є всього лише прикладом відображення, яке може використовуватися для відображення двох груп PHICH на загальному міні-CCE. Наприклад, хоча вищенаведене відображення використовує парні і непарні супергрупи PHICH, слід прийняти до уваги, що супергрупи можуть бути утворені будь-яким прийнятним способом. Додатково слід прийняти до уваги, що супергрупи можуть бути відображені в будь-які прийнятні підгрупи піднесучих в REG. Відповідно до одного аспекту, відображення рівнів і/або попереднє кодування можуть виконуватися, як це загальновідомо в даній галузі техніки, відносно одного або більше методів керування ресурсами, описаних у цьому документі, і/або до будь-яких інших прийнятних методів керування ресурсами. Відповідно до іншого аспекту, методи керування ресурсами, аналогічні використовуваним вище для системи із двома передавальними антенами і структурою з розширеним CP, можуть застосовуватися у випадку системи з однією передавальною антеною. У такому прикладі відображення рівнів для PHICH може виконуватися за допомогою x 0  i  d 0  i , тоді як попереднє кодування може виконуватися з використанням y 0  i  x 0  i . Таким чином, керування ресурсами для відповідних груп PHICH у випадку з однією передавальною антеною може виконуватися шляхом розділення груп PHICH на супергрупи і відображення відповідних супергруп у неперекривні елементи асоційованої REG, використовуючи один або більше методів, описаних вище (наприклад, модифікацію ортогональної послідовності і/або модифікацію відображення ресурсів), і/або будь-який інший прийнятний метод. Приклад результатів такого методу для набору із чотирьох груп PHICH і однієї передавальної антени ілюструється схемою 600 на Фіг. 6. Хоча Фіг. 6 ілюструє приклад, у якому сформовані парна і непарна супергрупи, зрозуміло, що групи PHICH можна організувати в супергрупи будь-яким прийнятним чином. Крім того, хоча парна супергрупа ілюструється, як така, що займає перші два елементи асоційованої REG, а непарна супергрупа ілюструється, як така, що займає останні два елементи, зрозуміло, що ресурси можуть розподілятися серед супергруп PHICH будь-яким прийнятним способом. На Фіг. 7-11 ілюструються методології, які можуть виконуватися відповідно до різних аспектів, викладених у цьому документі. Хоча з метою спрощення пояснення методології показуються і описуються як послідовність дій, необхідно розуміти і враховувати, що методології не обмежуються порядком дій, оскільки деякі дії відповідно до одного або більше аспектів можуть відбуватися в інших порядках і/або одночасно з іншими діями, на відміну від показаних і описаних у цьому документі. Наприклад, фахівцям у даній галузі техніки повинно бути зрозуміло, що як альтернатива, методологія могла б бути представлена як послідовність взаємозалежних станів або подій, наприклад, на діаграмі станів. Крім того, не всі проілюстровані дії можуть бути необхідні для реалізації методології відповідно до однієї або більше особливостей. На Фіг. 7 проілюстрована методологія 700 для керування ресурсами, асоційованими з передачею PHICH. Методологія 700 може виконуватися, наприклад, базовою станцією (наприклад, базовою станцією 110) і/або будь-яким іншим прийнятним мережним пристроєм. Методологія 700 починається на етапі 702, де ідентифікується набір груп PHICH і відповідний набір ресурсів передачі PHICH. Потім на етапі 704 групи PHICH, ідентифіковані на етапі 702, групуються в N (наприклад, 2) супергруп для визначеного цілого числа N. На етапі 706 ресурси PHICH, ідентифіковані на етапі 702, розділяються на N підгруп, які не перекриваються. На етапі 708 супергрупи PHICH, утворені на етапі 704, відображаються потім у відповідні підгрупи ресурсів, створені на етапі 706, так що групи у відповідних супергрупах PHICH мультиплексуються відповідно по відповідних підгрупах ресурсів. Після завершення дій, описаних на етапі 708, методологія 700 може завершитися або при бажанні може перейти до етапу 710, де групи PHICH передаються одному або декільком терміналам на ресурсах, на яких групи PHICH мультиплексувались на етапі 708. 9 UA 100144 C2 5 10 15 20 25 30 35 На Фіг. 8 ілюструється додаткова методологія 800 для керування ресурсами, асоційованими з передачею PHICH. Методологія 800 може виконуватися, наприклад, Вузлом В і/або будь-яким іншим прийнятним пристроєм. Методологія 800 починається на етапі 802, де ідентифікується перша супергрупа PHICH, друга супергрупа PHICH і набір відповідних REG. Хоча методологія 800 описує послідовність операцій для набору із двох супергруп PHICH, зрозуміло, що операції, аналогічні описаним за допомогою методології 800, могли б використовуватися для будь-якої кількості супергруп. Також зрозуміло, що супергрупи можуть бути утворені будь-яким прийнятним способом (наприклад, як парні і непарні супергрупи, які описані вище). Далі на етапі 804 код розширення SF4 створюється для першої супергрупи PHICH, ідентифікованої на етапі 802, щонайменше частково, шляхом додавання нулів у код розширення SF2, асоційований з першою супергрупою PHICH, у заздалегідь встановлені кодові позиції. На етапі 806 код розширення SF4 створюється для другої супергрупи PHICH, ідентифікованої на етапі 802, щонайменше частково, шляхом додавання нулів у код розширення SF2, асоційований із другою супергрупою PHICH, у кодові позиції, які протилежні тим, у які на етапі 804 додавалися нулі в код для першої супергрупи PHICH. Таким чином, в одному прикладі нулі можуть додаватися в першу і другу кодові позиції на етапі 804, і в третю і четверту кодові позиції на етапі 806. Методологія 800 потім може завершитися на етапі 808, де супергрупи PHICH відображаються в REG, ідентифіковані на етапі 802, з використанням коду розширення SF4, сформованого для супергруп PHICH на етапах 804 і 806. Фіг. 9 ілюструє додаткову методологію 900 для керування ресурсами, асоційованими з передачею PHICH. Методологія 900 може виконуватися, наприклад, базовою станцією і/або будь-яким іншим прийнятним мережним пристроєм. Методологія 900 починається на етапі 902, де ідентифікується перша супергрупа PHICH, друга супергрупа PHICH і набір відповідних REG. Хоча методологія 900 описує послідовність операцій для набору із двох супергруп PHICH, слід прийняти до уваги, що операції, аналогічні описаним за допомогою методології 900, могли б використовуватися для будь-якої кількості супергруп. Додатково слід прийняти до уваги, що супергрупи можуть бути утворені будь-яким прийнятним способом (наприклад, як парні і непарні супергрупи, які описані вище). Далі методологія 900 може перейти до етапу 904, де набір REG, ідентифікований на етапі 902, ділиться на дві підгрупи, які не перекриваються. Методологія 900 потім може завершитися шляхом виконання дій, описаних на етапі 906, де перша супергрупа PHICH відображається в перший піднабір REG, утворений на етапі 904, і на етапі 908,де друга супергрупа PHICH відображається в другий піднабір REG, утворений на етапі 904. На Фіг. 10 ілюструється методологія 1000 для виконання вирівнювання груп ресурсів і відображення елементів ресурсів для передачі PHICH. Методологія 1000 починається на етапі 1002, де ідентифікується набір із Ngroup груп PHICH. Далі на етапі 1004 парні групи PHICH PHICH відділяються від непарних груп PHICH, за допомогою цього ефективно створюючи парні і непарні супергрупи PHICH. Конкретніше, групи PHICH, ідентифіковані на етапі 1002, (0) відображаються в набір символів d (i), так що: 40 d  4i d  4i  1 d  4i  2 d  4i  3      mod 2  0 d 2i d 2i  1 0 0 n  0 0 d   2i d   2i  1 n mod 2  1  0 0 0 0 0 T 0 0   group PHICH T 0 T group PHICH для i  0,..., Msy mb / 2  1 45 де Msy mb – кількість символів у відповідних групах PHICH. Після завершення дій, описаних на етапі 1004, методологія 1000 триває до етапу 1006, де (0) відображення рівнів і попереднє кодування виконуються над набором символів d (i), відображеним на етапі 1004, щоб одержати блок векторів   (p) yi  y 0 i... y P 1 i , i  0,...,2Msy mb  1 , де y (i) представляє сигнал для входу антени p, а 50 T P   ,2,4 представляє кількість доступних входів антени. 1 Відповідно до одного аспекту, після того, як на етапі 1006 виконується попереднє кодування і відображення рівнів, може виконуватися відображення ресурсів, як описано на етапах 1008 і 1010. Конкретніше, на етапі 1008 задається послідовність y 10 p 0 0,..., y p Msymb  1 для кожної UA 100144 C2 групи PHICH, ідентифікованої на етапі 1002, використовуючи рівняння y p n   y ip n по всім PHICH у відповідних групах PHICH, де y p n представляє послідовність символів від i-го i PHICH у даній групі PHICH. Далі на етапі 1010 m-а група PHICH і (m+1)-а група PHICH разом відображаються в загальну m'-у одиницю відображення ресурсів наступним чином: 5 ~ p  n  y p  n  y p  n y m' m m 1 . gtoup m  0,2,..., NPHICH  2 10 15 20 25 30 35 40 45 50 55 де m'  m / 2 і Відповідно до однієї особливості, одиниці відображення ресурсів, які використовуються на етапі 1010, можуть відповідати RE, які використовуються в різних особливостях, описаних вище. Додатково слід прийняти до уваги, що як парні групи PHICH, так і непарні групи PHICH групуються разом відповідно до їхнього перетворення символів на етапі 1004, відображення ресурсів на етапі 1010 може діяти для поміщення в загальну REG парної групи PHICH і сусідньої непарної групи PHICH, або, навпаки, аналогічно описаному вище. В остаточному підсумку на етапі 1012 групи PHICH з перетвореними ресурсами можуть передаватися у вигляді відображеного квадруплета символів i для входу антени p, що може задаватися наступним чином: z p i  ~ p 4i, ~ p 4i  1, ~ p 4i  2, ~ p 4i  3 , i  0,12 . y y y y , На Фіг. 11 проілюстрована методологія 1100 для ідентифікації і декодування елементів прийнятої керуючої передачі. Методологія 1100 може виконуватися, наприклад, мобільним терміналом (наприклад, терміналом 130) і/або будь-яким іншим прийнятним мережним пристроєм. Методологія 1100 починається на етапі 1102, де приймається передача від базової станції (наприклад, базової станції 110) за рахунок набору керуючих ресурсів. Далі на етапі 1104 ідентифікується перший піднабір керуючих ресурсів і другий піднабір керуючих ресурсів, який не перекривається. Після завершення дій, описаних на етапі 1104, методологія 1100 може перейти до етапу 1106, де перший набір груп PHICH декодується із частини передачі, прийнятої на етапі 1102, відповідній до першої підгрупи керуючих ресурсів, ідентифікованої на етапі 1104, і/або до етапу 1108, де другий набір груп PHICH декодується із частини передачі, прийнятої на етапі 1102, відповідної до другої підгрупи керуючих ресурсів, ідентифікованої на етапі 1104. Відповідно до одного аспекту, методологія 1100 може перейти до етапу 1106 і/або 1108 на основі одного або більше наборів груп PHICH, асоційованих з об'єктом, що виконують методологію 1100. Таким чином, наприклад, об'єкт, що виконує методологію, може ідентифікувати асоціацію з першим набором груп PHICH, другим набором груп PHICH або обома на основі попередньо сконфігурованого параметра, однієї або більше попередніх передач інформації від базової станції, від якої приймалася передача на етапі 1102, і/або іншого мережного пристрою, і/або будь-яким іншим прийнятним способом. Відповідно до іншого аспекту, перший набір груп PHICH, декодований на етапі 1106, і/або другий набір груп PHICH, декодований на етапі 1108, можуть відповідати супергрупам PHICH, створеним базовою станцією, від якої приймається передача на етапі 1102. Слід прийняти до уваги, як у цілому описувалося вище, що наборигруп PHICH можуть створюватися будь-яким прийнятним способом (наприклад, у вигляді парних/непарних супергруп і/або будь-яким іншим способом). На Фіг. 12 ілюструється пристрій 1200, який забезпечує керування ресурсами, асоційованими з керуючою передачею. Пристрій 1200 представлений як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, мікропрограмним забезпеченням). Пристрій 1200 може бути реалізований Вузлом В (наприклад, базовою станцією 110) і може містити в собі модуль 1202 для формування відповідних супергруп із відповідних груп індикаторів (наприклад, груп PHICH) і модуль 1204 для передачі сформованих супергруп з використанням відповідних підгруп, які не перекриваються. Фіг. 13 ілюструє інший пристрій 1300, який забезпечує керування ресурсами, асоційованими з керуючою передачею. Потрібно взяти до уваги, що пристрій 1300 представляється як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, мікропрограмним забезпеченням). Пристрій 1300 може бути реалізований за допомогою UE (наприклад, терміналу 130) і може містити в собі модуль 1302 для прийому керуючої передачі, модуль 1304 для ідентифікації відповідних наборів ресурсів, які не перекриваються, які відповідають керуючій передачі, і модуль 1306 для декодування 11 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідних груп індикаторів, кодованих використанням відповідним чином ідентифікованих наборів ресурсів. Фіг. 14 – блок-схема системи 1400, яка може використовуватися для реалізації різних особливостей функціональних можливостей, описаних у цьому документі. В одному прикладі система 1400 містить у собі базову станцію або Вузол В 1402. Як проілюстровано, Вузол В 1402 може приймати сигнал (сигнали) від одного або більше UE 1404 через одну або більше прийомних антен 1406 і передавати до одного або більше UE 1404 через одну або більше передавальних антен 1408. Більше того, Вузол В 1402 може містити приймач 1410, який приймє інформацію від прийомної антени (антен) 1406. В одному прикладі приймач 1410 може бути функціонально пов'язаний з демодулятором 1412, який демодулює прийняту інформацію. Демодульовані символи потім можуть аналізуватися процесором 1414. Процесор 1414 може бути з'єднаний із запам’ятовуючим пристроєм 1416, який може зберігати інформацію, що має відношення до кластерів коду, призначення термінала доступу, пов'язаним із цими довідковими таблицями, унікальних послідовностей скремблювання і/або інших прийнятних типів інформації. В одному прикладі, Вузол В 1402 може застосовувати процесор 1414 для виконання методологій 700, 800, 900, 1000 і/або інших аналогічних і прийнятних методологій. Вузол В 1402 також може містити в собі модулятор 1418, який може мультиплексувати сигнал для передачі передавачем 1420 через передавальну антену (антени) 1408. Фіг. 15 – блок-схема іншої системи 1500, яка може використовуватися для реалізації різних особливостей функціональних можливостей, описаних у цьому документі. В одному прикладі система 1500 містить у собі мобільний термінал 1502. Як проілюстровано, мобільний термінал 1502 може приймати сигнал (сигнали) від однієї або більше базових станцій 1504 і передавати до одній або більше базових станцій 1504 через одну або більше антен 1508. Більше того, мобільний термінал 1502 може містити приймач 1510, який приймає інформацію від антени (антен) 1508. В одному прикладі приймач 1510 може бути функціонально пов'язаний з демодулятором 1512, який демодулює прийняту інформацію. Демодульовані символи потім можуть аналізуватися процесором 1514. Процесор 1514 може бути з'єднаний із запам’ятовуючим пристроєм 1516, яке може зберігати дані і/або програмні коди, що мають відношення до мобільного термінала 1502. Більше того, мобільний термінал 1502 може застосовувати процесор 1514 для виконання методології 1100 і/або інших аналогічних і прийнятних методологій. Мобільний термінал 1502 також може містити в собі модулятор 1518, який може мультиплексувати сигнал для передачі передавачем 1520 через антену (антени) 1508. На Фіг. 16 представлена ілюстрація бездротової системи зв’язку із множинним доступом відповідно до різних особливостей. В одному прикладі точка 1600 доступу (АР) містить у собі кілька груп антен. Як проілюстровано на Фіг. 16, одна група антен може містити в собі антени 1604 і 1606, інша може містити в собі антени 1608 і 1610, і інша може містити в собі антени 1612 і 1614. Хоча на Фіг. 16 показані тільки дві антени для кожної групи антен, слід прийняти до уваги, що більше або менше антен може використовуватися для кожної групи антен. В іншому прикладі термінал 1616 доступу може знаходитися у взаємодії з антенами 1612 і 1614, де антени 1612 і 1614 передають інформацію терміналу 1616 доступу по прямій лінії 1620 зв'язку і приймають інформацію від термінала 1616 доступу по зворотній лінії 1618 зв'язку. Додатково і/або як альтернатива, термінал 1622 доступу може знаходитися у взаємодії з антенами 1606 і 1608, де антени 1606 і 1608 передають інформацію терміналу 1622 доступу по прямій лінії 1626 зв'язку і приймають інформацію від термінала 1622 доступу по зворотній лінії 1624 зв'язку. У системі із частотним дуплексним розносом лінії 1618, 1620, 1624 і 1626 зв'язку можуть використовувати різну частоту для зв'язку. Наприклад, пряма лінія 1620 зв'язку може використовувати іншу частоту, ніж та, що використовується зворотною лінією 1618 зв'язку. Кожна група антен і/або область, у якій вони призначені для взаємодії, може називатися сектором точки доступу. Відповідно до одного аспекту, групи антен можуть бути спроектовані для взаємодії з терміналами доступу в секторі областей, охоплюваних точкою 1600 доступу. В обміні інформацією із прямих ліній 1620 і 1626 зв'язку передавальні антени в точці 1600 доступу можуть використовувати формування пучка, щоб підвищити відношення сигнал-шум у прямих ліній зв'язку для різних терміналів 1616 і 1622 доступу. Також точка доступу, що використовує формування пучка для передачі терміналам доступу, розкиданим безладно по її зоні покриття, дає менше перешкод на термінали доступу в сусідньому стільнику, ніж точка доступу, що передає за допомогою однієї антени всім її терміналам доступу. Точка доступу, наприклад, точка 1600 доступу, може бути стаціонарною станцією, використовуваною для взаємодії з терміналами, і також може називатися базовою станцією, Вузлом В, мережею доступу і/або іншою прийнятною термінологією. До того ж термінал доступу, 12 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, термінал 1616 або 1622 доступу, також може називатися мобільним терміналом, користувацьким обладнанням, пристроєм бездротовому зв'язку, терміналом, бездротовим терміналом і/або іншою прийнятною термінологією. На Фіг. 17 представлена блок-схема, що ілюструє зразкову систему 1700 бездротового зв'язку, у якому можуть бути реалізовані різні аспекти, описані в цьому документі. В одному прикладі система 1700 є системою з багатьма входами і виходами (MIMO), яка містить у собі систему 1710 передавача і систему 1750 приймача. Однак слід прийняти до уваги, що система 1710 передавача і/або система 1750 приймача також могли б застосовуватися до системи з декількома входами і одним виходом, у якій, наприклад, кілька передавальних антен (наприклад, на базовій станції) можуть передавати один або більше потоків символів пристрою з однією антеною (наприклад, мобільної станції). Крім того, зрозуміло, що розкриті аспекти системи 1710 передавача і/або система 1750 приймача могли б використовуватися стосовно антени системи з одним виходом і одним входом. Відповідно до одного аспекту, дані трафіка для деякої кількості потоків даних у системі 1710 передавача надаються із джерела 1712 даних у процесор 1714 передаваних даних. В одному прикладі кожен потік даних потім може передаватися через відповідну передавальну антену 1724. Процесор 1714 передаваних даних може форматувати, кодувати і перемежовувати дані трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для кожного відповідного потоку даних, щоб надати кодовані дані. В одному прикладі кодовані дані для кожного потоку даних потім можуть мультиплексуватися з контрольними даними, використовуючи методи OFDM. Контрольні дані можуть бути, наприклад, відомим шаблоном даних, який обробляється відомим чином. Додатково контрольні дані можуть використовуватися в системі 1750 приймача для оцінки характеристики каналу. У системі 1710 передавача мультиплексовані контрольні і кодовані дані для кожного потоку даних можуть модулюватися (тобто, посимвольно перетворюватися) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для кожного відповідного потоку даних, щоб надати символи модуляції. В одному прикладі швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися командами, які виконуються і/або надаються процесором 1730. Далі символи модуляції для всіх потоків даних можуть надаватися процесору 1720 передачі, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 1720 передачі MIMO потім може надати NT потоків символів модуляції NT приймачам-передавачам 1722a–1722t. В одному прикладі кожен приймач-передавач 1722 може приймати і обробляти відповідний потік символів, щоб надати один або більше аналогових сигналів. Кожен приймачпередавач 1722 потім може додатково обробляти (наприклад, підсилювати, фільтрувати і перетворювати з підвищенням частоти) аналогові сигнали, щоб надати модульований сигнал, який підходить для передачі по каналу MIMO. Відповідно, NT модульованих сигналів від приймач-передавачів 1722a–1722t можуть передаватися з NT антен 1724a–1724t відповідно. Відповідно до іншого аспекту, передані модульовані сигнали можуть прийматися в системі 1750 приймача за допомогою NR антен 1752a–1752r. Прийнятий сигнал від кожної антени 1752 потім може надаватися відповідним приймачам-передавачам 1754. В одному прикладі кожен приймач-передавач 1754 може регулювати (наприклад, фільтрувати, підсилювати і перетворювати зі зниженням частоти) відповідний прийнятий сигнал, оцифрувати оброблений сигнал для надання вибірок, і потім обробити вибірки для надання відповідного "прийнятого" потоку символів. Процесор 1760 прийнятих даних/MIMO потім може прийняти і обробити NR прийнятих потоків символів від NR приймач-передавачів 1754 на основі конкретної методики обробки приймача, щоб надати NT "виявлених" потоків символів. В одному прикладі кожен виявлений потік символів може містити в собі символи, які є оцінками символів модуляції, переданих для відповідного потоку даних. Процесор 1760 прийому потім може обробити кожен потік символів щонайменше частково шляхом демодуляції, усунення перемежування і декодування кожного виявленого потоку символів, щоб відновити дані трафіка для відповідного потоку даних. Таким чином, обробка процесором 1760 прийому може бути комплементарна до тієї, що виконується процесором 1720 передачі MIMO і процесором 1716 передаваних даних у системі 1710 передавача. Процесор 1760 прийому додатково може надавати оброблені потоки символів приймачу 1764 даних. Відповідно до одного аспекту, оцінка характеристики каналу, сформована процесором 1760 прийому, може використовуватися для виконання просторово-часової обробки на приймачі, регулювання рівнів потужності, зміни частот або схем модуляції і/або інших прийнятних дій. Більше того, процесор 1760 прийому може додатково оцінювати характеристики каналу, наприклад, відношення рівня сигналу до сукупного рівня перешкод і шумів (SNR) у виявлених 13 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 потоків символів. Процесор 1760 прийому потім може надати оціночні характеристики каналу процесору 1770. В одному прикладі процесор 1760 прийому і/або процесор 1770 додатково можуть виводити оцінку «робочого» SNR для системи. Процесор 1770 потім може надати інформацію про стан каналу (CSI), яка може містити інформацію відносно лінії зв'язку і/або прийнятого потоку даних. Ця інформація може містити в собі, наприклад, робоче SNR. CSI потім може оброблятися процесором 1718 передаваних даних, модулюватися модулятором 1780, регулюватися приймачами-передавачами 1754a–1754r і передаватися назад у систему 1710 передавача. До того ж джерело 1716 даних у системі 1750 приймача може надавати додаткові дані, які потрібно обробити за допомогою процесора 1718 передаваних даних. У системі 1710 передавача модульовані сигнали від системи 1750 приймача потім можуть бути прийняті антенами 1724, відрегульовані приймачами-передавачами 1722, демодульовані демодулятором 1740 і оброблені процесором 1742 прийнятих даних, щоб відновити CSI, повідомлену системою 1750 приймача. В одному прикладі повідомлена CSI потім може надаватися процесору 1730 і використовуватися для визначення швидкостей передачі даних, а також схем кодування і модуляції, які потрібно використовувати для одного або більше потоків даних. Визначені схеми кодування і модуляції потім можуть надаватися приймачампередавачам 1722 для квантування і/або використання в подальших передачах у систему 1750 приймача. Додатково і/або як альтернатива, повідомлена CSI може використовуватися процесором 1730 для формування різних регулювань для процесора 1714 передаваних даних і процесора 1720 передачі MIMO. В іншому прикладі CSI і/або інша інформація, оброблена процесором 1742 прийнятих даних, може надаватися приймачу 1744 даних. В одному прикладі процесор 1730 у системі 1710 передавача і процесор 1770 у системі 1750 приймача управляють роботою в їхніх відповідних системах. Більше того, запам’ятовуючий пристрій 1732 у системі 1710 передавача і запам’ятовуючий пристрій 1772 у системі 1750 приймача можуть надавати сховище для програмних кодів і даних, використовуваних процесорами 1730 і 1770 відповідно. Крім того, у системі 1750 приймача різні методи обробки можуть використовуватися для обробки NR прийнятих сигналів, щоб виявити NT переданих потоків символів. Ці методи обробки приймача можуть містити в собі просторові і просторовочасові методики обробки приймача, які також можуть називатися методами корекції, і/або методи обробки приймача з "послідовним встановленням на нульову позначку/корекцією і придушенням перешкод", які також можуть називатися методами обробки приймача з "послідовним придушенням перешкод" або "послідовним придушенням". Потрібно розуміти, що описані в цьому документі особливості можуть бути реалізовані за допомогою апаратних засобів, програмного забезпечення (ПЗ), мікропрограмного забезпечення, ПЗ проміжного шару, мікрокоду або будь-якої їхньої комбінації. Коли системи і/або способи реалізуються в програмному забезпеченні, мікропрограмному забезпеченні, ПЗ проміжного шару або мікрокоді, програмному коді або сегментах коду, вони можуть зберігатися на машинозчитуваному носії, наприклад, компоненті зберігання. Сегмент коду може являти собою процедуру, функцію, підпрограму, програму, процедуру, підпрограму, модуль, пакет програмного забезпечення, клас або будь-яку комбінацію команд, структур даних або операторів програм. Сегмент коду може бути пов'язаний з іншим сегментом коду або апаратною схемою шляхом передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть пересилатися, перенаправлятися або передаватися з використанням будь-якого прийнятного засобу, включаючи розділення пам'яті, пересилання повідомлень, естафетну передачу, передачу по мережі і т. д. Для програмної реалізації описані в цьому документі методики можуть реалізовуватися за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують описані в цьому документі функції. Коди програмного забезпечення можуть зберігатися в запам’ятовуючих пристроях і виконуватися процесорами. Запам’ятовуючий пристрій може реалізовуватися усередині процесора або поза процесором, у цьому випадку він може бути комунікаційно з'єднаний із процесором через різні засоби, які відомі в даній галузі техніки. Те, що описане вище, містить у собі приклади однієї або більше особливостей. Звичайно, неможливо описати кожну можливу комбінацію компонентів або методологій з метою опису вищезгаданих особливостей, однак рядовий фахівець у даній галузі техніки може визнати, що припустимо багато додаткових комбінацій і перестановки різних особливостей. Відповідно, описані особливості призначені для охоплення всіх таких змін, модифікацій і варіацій, які знаходяться у межах суті і обсягу прикладеної формули винаходу. Крім того, у випадку, коли термін "містить у собі" використовується або в докладному описі, або у формулі винаходу, такий термін призначений бути включаючим, у деякому розумінні аналогічно терміну "що містить", оскільки "що містить" інтерпретується, коли використовується як перехідне слово у формулі 14 UA 100144 C2 винаходу. Крім того, термін "або" при використанні або в докладному описі, або у формулі винаходу призначений бути "не таким, що не виключає або". ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Спосіб для керування керуючими ресурсами в системі бездротового зв'язку, який включає етапи, на яких: ідентифікують набір груп каналів керування і відповідний набір керуючих ресурсів; групують набір груп каналів керування в N супергруп для попередньо встановленого цілого числа N; розділяють набір керуючих ресурсів на N підгруп, які не перекриваються; і відображають кожну супергрупу у відповідні підгрупи керуючих ресурсів так, що групи каналів керування в кожній супергрупі мультиплексуються по підгрупах керуючих ресурсів, які відповідають цій супергрупі. 2. Спосіб за п. 1, в якому групи каналів керування є групами Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН). 3. Спосіб за п. 1, в якому попередньо встановлене ціле число N дорівнює 2. 4. Спосіб за п. 3, в якому етап групування включає етапи, на яких: групують непарно індексовані групи каналів керування в непарну супергрупу; і групують парно індексовані групи каналів керування в парну супергрупу. 5. Спосіб за п. 3, в якому набір груп каналів керування містить чотири групи каналів керування, а відповідні супергрупи містять дві групи каналів керування. 6. Спосіб за п. 3, в якому система бездротового зв'язку використовує розширений циклічний префікс (СР). 7. Спосіб за п. 6, в якому етап відображення включає етапи, на яких: ідентифікують код розширення SF2, асоційований з відповідними супергрупами; розширюють ідентифікований код розширення SF2 до коду розширення SF4, щонайменше частково, шляхом додавання нулів в код розширення SF2 в перший набір кодових позицій для відповідних груп каналів керування в першій супергрупі і у другий набір кодових позицій, який не перекривається з першим набором кодових позицій, для відповідних груп каналів керування у другій супергрупі; і відображають групи каналів керування в першій супергрупі і другій супергрупі в набір керуючих ресурсів, використовуючи розширений код розширення SF4. 8. Спосіб за п. 1, в якому набір керуючих ресурсів відповідає групі елементів ресурсів (REG), що містить чотири елементи ресурсів. 9. Спосіб за п. 8, в якому: етап групування містить групування відповідних груп каналів керування в наборі груп каналів керування в першу супергрупу і другу супергрупу; і етап відображення містить відображення першої супергрупи в перший елемент ресурсів і другий елемент ресурсів в REG, і відображення другої супергрупи в третій елемент ресурсів і четвертий елемент ресурсів в REG, які відповідно відрізняються від першого елемента ресурсів і другого елемента ресурсів. 10. Спосіб за п. 1, який додатково включає етап, на якому передають групи каналів керування одному або декільком терміналам, використовуючи керуючі ресурси, в які відповідним чином відображені ці групи каналів керування. 11. Спосіб за п. 10, в якому етап передачі містить передачу груп каналів керування з використанням однієї або декількох передавальних антен. 12. Пристрій бездротового зв'язку, який містить: запам'ятовуючий пристрій, який зберігає дані, що належать до множини груп керуючих індикаторів і набору ресурсів зв'язку; і процесор, сконфігурований для групування відповідних груп керуючих індикаторів в перший набір груп керуючих індикаторів і другий набір груп керуючих індикаторів, розділення набору ресурсів зв'язку на першу і другу частини, які не перекриваються, відображення першого набору груп керуючих індикаторів в першу частину ресурсів зв'язку, і відображення другого набору груп керуючих індикаторів у другу частину ресурсів зв'язку. 13. Пристрій бездротового зв'язку за п. 12, в якому групи керуючих індикаторів є групами Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН). 14. Пристрій бездротового зв'язку за п. 12, в якому процесор додатково сконфігурований для групування непарно індексованих груп керуючих індикаторів в перший набір груп керуючих 15 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 індикаторів, і для групування парно індексованих груп керуючих індикаторів у другий набір груп керуючих індикаторів. 15. Пристрій бездротового зв'язку за п. 12, в якому множина груп керуючих індикаторів містить чотири групи керуючих індикаторів. 16. Пристрій бездротового зв'язку за п. 12, в якому запам'ятовуючий пристрій додатково зберігає дані, що належать до структури з розширеним циклічним префіксом (СР), що використовується пристроєм бездротового зв'язку. 17. Пристрій бездротового зв'язку за п. 16, в якому запам'ятовуючий пристрій додатково зберігає дані, що належать до коду розширення SF2, асоційованого з множиною груп керуючих індикаторів, і процесор додатково сконфігурований для розширення коду розширення SF2 до коду розширення SF4, щонайменше частково, шляхом додавання нулів в код розширення SF2 в перший набір кодових позицій для відповідних груп керуючих індикаторів в першому наборі груп керуючих індикаторів, і у другій, набір кодових позицій, що не перекривається, для відповідних груп керуючих індикаторів у другому наборі груп керуючих індикаторів, і для відображення груп керуючих індикаторів у відповідних наборах груп керуючих індикаторів в ресурси зв'язку, використовуючи розширений код розширення SF4. 18. Пристрій бездротового зв'язку за п. 12, в якому ресурси зв'язку містять групу елементів ресурсів (REG), причому REG містить чотири елементи ресурсів. 19. Пристрій бездротового зв'язку за п. 18, в якому процесор додатково сконфігурований для відображення першого набору груп керуючих індикаторів в перший і другий елементи ресурсів в REG, і відображення другого набору груп керуючих індикаторів в третій і четвертий елементи ресурсів в REG, причому перший і другий елементи ресурсів в REG відповідно відрізняються від третього і четвертого елементів ресурсів в REG. 20. Пристрій бездротового зв'язку за п. 12, в якому процесор додатково сконфігурований для інструктування передачі груп керуючих індикаторів з використанням ресурсів зв'язку, в які ці групи керуючих індикаторів відповідним чином відображені. 21. Пристрій бездротового зв'язку за п. 20, в якому процесор додатково сконфігурований для передачі груп керуючих індикаторів з використанням однієї або декількох передавальних антен. 22. Пристрій, який забезпечує керування керуючими ресурсами в системі бездротового зв'язку, що містить: засіб для формування відповідних супергруп з множини груп індикаторів; засіб для асоціації кожної супергрупи з відповідними піднаборами елементів ресурсів, що не перекриваються; і засіб для передачі супергруп з використанням піднаборів елементів ресурсів, з якими ці супергрупи відповідним чином асоційовані. 23. Пристрій за п. 22, в якому групи індикаторів відповідно містять один або декілька Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН). 24. Пристрій за п. 22, в якому засіб для формування містить: засіб для формування парної супергрупи з відповідних парно-індексованих груп індикаторів; і засіб для формування непарної супергрупи з відповідних непарно-індексованих груп індикаторів. 25. Пристрій за п. 24, в якому засіб для асоціації містить: засіб для відображення відповідних груп індикаторів в парній супергрупі в перший набір елементів ресурсів, використовуючи першу послідовність символів; і засіб для відображення відповідних груп індикаторів в непарній супергрупі у другий набір елементів ресурсів, використовуючи другу послідовність символів. 26. Пристрій за п. 22, який додатково містить засіб для передачі груп індикаторів з використанням елементів ресурсів, з якими ці групи індикаторів відповідним чином асоційовані. 27. Машиночитаний носій, який містить: код для формування набору парно індексованих груп Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН) і набору непарно індексованих груп РНІСН; код для відображення набору парно-індексованих груп РНІСН в перший набір елементів ресурсів; і код для відображення набору непарно індексованих груп РНІСН у другий набір елементів ресурсів, що не перекривається. 28. Машиночитаний носій за п. 27, в якому код для відображення набору парно індексованих груп РНІСН містить код для відображення набору парно індексованих груп РНІСН з використанням першої послідовності символів, а код для відображення набору непарно індексованих груп РНІСН містить код для відображення набору непарно індексованих груп РНІСН з використанням другої послідовності символів. 16 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 55 60 29. Машиночитаний носій за п. 27, який додатково містить код для передачі груп РНІСН з використанням елементів ресурсів, в які ці групи РНІСН відповідним чином відображені. 30. Спосіб, який використовується в системі бездротового зв'язку, що включає етапи, на яких: ідентифікують набір груп Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН); відображають набір груп РНІСН в набір символів, причому парним групам РНІСН привласнюються ненульові значення в першому наборі положень символів і нульові значення у другому наборі положень символів, а непарним групам РНІСН привласнюються нульові значення в першому наборі положень символів і ненульові значення у другому наборі положень символів; виконують відображення рівнів і попереднє кодування над набором символів так, що набір символів розподіляється по рівнях відповідних входів антени і кодується для отримання блока векторів, що представляє сигнали для відповідних доступних входів антени; підсумовують послідовності символів, що відповідають РНІСН, у відповідних групах РНІСН, для отримання відповідних результуючих підсумованих послідовностей, що відповідають групам РНІСН; і відображають відповідні набори з двох сусідніх груп РНІСН в спільну одиницю відображення ресурсів, щонайменше частково, шляхом об'єднання підсумованих послідовностей, що відповідають відповідним групам РНІСН. 31. Спосіб ідентифікації ресурсів, асоційованих з керуючою передачею, який включає етапи, на яких: приймають передачу від базової станції, яка охоплює ідентифікований набір керуючих ресурсів; ідентифікують перший піднабір керуючих ресурсів і другий піднабір керуючих ресурсів, що не перекривається; ідентифікують канал керування в передачі, який потрібно декодувати; визначають піднабір керуючих ресурсів, асоційований з каналом керування, який потрібно декодувати, з першої підгрупи керуючих ресурсів або другої підгрупи керуючих ресурсів; і декодують канал керування з ідентифікованої підгрупи керуючих ресурсів. 32. Спосіб за п. 31, в якому етап ідентифікації містить ідентифікацію Фізичного каналу індикатора Гібридного автоматичного запиту на повторення (РНІСН), який потрібно декодувати. 33. Спосіб за п. 32, в якому етап прийому містить прийом передачі, що містить множину РНІСН, причому відповідні РНІСН мультиплексуються на одній з першої підгрупи керуючих ресурсів або другої підгрупи керуючих ресурсів. 34. Спосіб за п. 33, в якому РНІСН групуються в першу супергрупу і другу супергрупу так, що перша супергрупа мультиплексується на першій підгрупі керуючих ресурсів, а друга супергрупа мультиплексується на другій підгрупі керуючих ресурсів. 35. Спосіб за п. 34, в якому перша супергрупа містить одну або декілька непарно-індексованих груп РНІСН, а друга супергрупа містить одну або декілька парно індексованих груп РНІСН. 36. Спосіб за п. 32, в якому етап декодування містить визначення ортогональної послідовності, асоційованої з каналом керування. 37. Спосіб за п. 31, в якому етап ідентифікації містить визначення щонайменше одного каналу керування, який потрібно декодувати, на основі інформації, прийнятої від базової станції. 38. Пристрій бездротового зв'язку, який містить: запам'ятовуючий пристрій, який зберігає дані, що належать до набору ресурсів зв'язку, каналу індикатора, асоційованого з пристроєм бездротового зв'язку, і передачі, прийнятої по цьому набору ресурсів зв'язку; і процесор, сконфігурований для ідентифікації першої підгрупи ресурсів зв'язку, асоційованої з першою супергрупою каналів індикатора, і другої підгрупи ресурсів зв'язку, що не перекривається, асоційованої з другою супергрупою каналів індикатора, ідентифікації супергрупи каналів індикатора, асоційованої з каналом індикатора, асоційованим з пристроєм бездротового зв'язку, і декодування каналу індикатора, асоційованого з пристроєм бездротового зв'язку, з передачі від ідентифікованої підгрупи ресурсів зв'язку. 39. Пристрій бездротового зв'язку за п. 38, в якому канал індикатора, асоційований з пристроєм бездротового зв'язку, є Фізичним каналом індикатора Гібридного автоматичного запиту на повторення (РНІСН). 40. Пристрій бездротового зв'язку за п. 38, в якому перша супергрупа каналів індикатора містить одну або декілька непарно індексованих груп каналів індикатора, а друга супергрупа каналів індикатора містить одну або декілька парно індексованих груп каналів індикатора. 41. Пристрій бездротового зв'язку за п. 38, в якому процесор додатково сконфігурований для визначення ортогональної послідовності, асоційованої з каналом індикатора, асоційованим з 17 UA 100144 C2 5 10 15 20 25 30 35 40 45 50 пристроєм бездротового зв'язку, і для декодування каналу індикатора на основі визначеної ортогональної послідовності. 42. Пристрій, який забезпечує декодування керуючої передачі, який містить: засіб для прийому керуючої передачі; засіб для ідентифікації відповідних наборів ресурсів, що не перекриваються, які відповідають керуючій передачі; і засіб для декодування керуючої інформації, яка відповідає одній або декільком групам індикаторів, причому групи індикаторів кодуються всередині керуючої передачі з використанням відповідним чином ідентифікованих наборів ресурсів. 43. Пристрій за п. 42, в якому керуюча інформація містить один або декілька Фізичних каналів індикатора Гібридного автоматичного запиту на повторення (РНІСН). 44. Пристрій за п. 43, в якому РНІСН групуються в першу супергрупу і другу супергрупу так, що перша супергрупа мультиплексується на першому наборі ресурсів, а друга супергрупа мультиплексується на другому наборі ресурсів. 45. Пристрій за п. 44, в якому перша супергрупа містить одну або декілька непарно індексованих груп РНІСН, а друга супергрупа містить одну або декілька парно індексованих груп РНІСН. 46. Пристрій за п. 42, в якому засіб для декодування містить засіб для визначення відповідних ортогональних послідовностей, асоційованих з однією або декількома групами індикаторів. 47. Машиночитаний носій, який містить: код для прийому передачі по відомому набору керуючих ресурсів; код для ідентифікації першої частини керуючих ресурсів, асоційованих з першою супергрупою Фізичних каналів Гібридного автоматичного запиту на повторення (РНІСН); код для ідентифікації другої частини керуючих ресурсів, асоційованих з другою супергрупою РНІСН, причому перша частина і друга частина практично не перекриваються; код для визначення одного або декількох РНІСН, які потрібно декодувати, з щонайменше однієї з першої супергрупи РНІСН і другої супергрупи РНІСН; і код для декодування одного або декількох визначених РНІСН з використанням відповідних частин керуючих ресурсів, асоційованих з супергрупами РНІСН, до складу яких включені визначені РНІСН. 48. Машиночитаний носій за п. 47, в якому перша супергрупа РНІСН містить одну або декілька непарно-індексованих груп РНІСН, а друга супергрупа РНІСН містить одну або декілька парноіндексованих груп РНІСН. 49. Машиночитаний носій за п. 47, в якому код для декодування містить код для визначення відповідних ортогональних послідовностей, асоційованих з одним або декількома певними РНІСН. 50. Інтегральна схема, яка виконує виконувані комп'ютером команди для ідентифікації і декодування інформації про Фізичний канал Гібридного автоматичного запиту на повторення (РНІСН), причому команди містять: ідентифікацію одного або декількох РНІСН, які потрібно декодувати, і відповідних груп РНІСН, в яких містяться ці один або декілька РНІСН; ідентифікацію розподілення груп елементів ресурсів (REG), причому розподілення REG містить першу частину REG, асоційовану з непарно індексованими групами РНІСН, і другу частину REG, асоційовану з парно індексованими групами РНІСН; прийом керуючої передачі з використанням набору ресурсів, що містить одну або декілька REG; і виконання щонайменше одного з: декодування ідентифікованого РНІСН, що міститься в непарно індексованій групі РНІСН, з ресурсів в першій частині REG; або декодування ідентифікованого РНІСН, що міститься в парно індексованій групі РНІСН, з ресурсів у другій частині REG. 18 UA 100144 C2 19 UA 100144 C2 20 UA 100144 C2 21 UA 100144 C2 22 UA 100144 C2 23 UA 100144 C2 24 UA 100144 C2 25 UA 100144 C2 26 UA 100144 C2 27 UA 100144 C2 28

Дивитися

Додаткова інформація

Назва патенту англійською

Method and apparatus for resource management in wireless communication system

Автори англійською

Montojo, Juan, Luo, Tao, Zhang, Xiaoxia

Назва патенту російською

Способ и устройство для управления ресурсами в системе беспроводной связи

Автори російською

Монтохо Хуан, Ло Тао, Чжан Сяося

МПК / Мітки

МПК: H04W 48/00, H04L 1/16, H04L 5/00, H04L 1/06

Мітки: зв'язку, пристрій, спосіб, бездротового, ресурсами, керування, системі
