Керування перешкодами в системі бездротового зв’язку з використанням керування діаграмою спрямованості і обнуленням

Номер патенту: 97430

Опубліковано: 10.02.2012

Автори: Явуз Мехмет, Уолтон Джей Родні, Нанда Санджив

Є ще 30 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб здійснення зв'язку, що містить етапи, на яких:

визначають напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і

здійснюють прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу.

2. Спосіб за п. 1, в якому етап визначення напряму перешкод включає етапи, на яких:

приймають заважаючий сигнал від неасоційованого термінала доступу;

порівнюють характеристику заважаючого сигналу з пороговим значенням; і

позначають напрям перешкод заважаючого сигналу, коли характеристика перевищує порогове значення.

3. Спосіб за п. 2, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу.

4. Спосіб за п. 1, який додатково включає етап, на якому періодично визначають, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал.

5. Спосіб за п. 4, в якому періодичне визначення включає етапи, на яких:

всенаправлено приймають сигнали, що передаються, від поточного неасоційованого термінала доступу; і

оновлюють напрям перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається.

6. Спосіб за п. 4, в якому періодичне визначення включає етапи, на яких:

виключають обнулення в напрямі перешкод в ході прийому сигналів;

приймають сигнали, що передаються, від будь-якого поточного неасоційованого термінала доступу; і

оновлюють напрям перешкод на напрям до поточного неасоційованого термінала доступу.

7. Спосіб за п. 1, в якому етап здійснення прийому-передачі сигналів включає етапи, на яких:

формують промінь передачі сигналів в напрямі передачі, що не містить напрям перешкод; і

передають сигнали в промені передачі сигналів.

8. Спосіб за п. 1, в якому етап здійснення прийому-передачі сигналів включає етапи, на яких:

формують обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод; і

приймають сигнали в напрямі прийому, що не містить обнулення прийому сигналів.

9. Спосіб за п. 1, який додатково включає етап, на якому всенаправлено здійснюють прийом-передачу сигналів, коли заважаючий сигнал визначається як такий, що не заважає.

10. Пристрій зв'язку, який містить:

контролер перешкод, виконаний з можливістю визначати напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і

контролер зв'язку, виконаний з можливістю здійснювати прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу.

11. Пристрій за п. 10, в якому контролер перешкод виконаний з можливістю визначати напрям перешкод, додатково виконаний з можливістю приймати заважаючий сигнал від неасоційованого термінала доступу, порівнювати характеристику заважаючого сигналу з пороговим значенням і позначати напрям перешкод заважаючого сигналу, коли характеристика перевищує порогове значення.

12. Пристрій за п. 11, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу.

13. Пристрій за п. 10, в якому контролер перешкод додатково виконаний з можливістю періодичного визначення, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал.

14. Пристрій за п. 13, в якому контролер перешкод, виконаний з можливістю періодичного визначення, являє собою контролер перешкод, виконаний з можливістю всенаправлено приймати сигнали, що передаються, від поточного неасоційованого термінала доступу і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається.

15. Пристрій за п. 13, в якому контролер перешкод, виконаний з можливістю періодичного визначення, являє собою контролер перешкод, виконаний з можливістю виключати обнулення в напрямі перешкод в ході прийому сигналів, приймати сигнали, що передаються, від будь-якого поточного неасоційованого термінала доступу і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу.

16. Пристрій за п. 10, в якому контролер зв'язку, виконаний з можливістю здійснювати прийом-передачу сигналів, являє собою контролер зв'язку, виконаний з можливістю формувати промінь передачі сигналів в напрямі передачі, що не містить напрям перешкод, і передавати сигнали в промені передачі сигналів.

17. Пристрій за п. 10, в якому контролер зв'язку, виконаний з можливістю здійснювати прийом-передачу сигналів, являє собою контролер зв'язку, виконаний з можливістю формувати обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод, і приймати сигнали в напрямі прийому, що не містить обнулення прийому сигналів.

18. Пристрій за п. 10, в якому контролер зв'язку додатково виконаний з можливістю здійснювати всенаправлений прийом-передачу сигналів, коли заважаючий сигнал визначається як такий, що не заважає.

19. Пристрій зв'язку, який містить:

засіб для визначення напряму перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і

засіб для здійснення прийому-передачі сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу.

20. Пристрій за п. 19, в якому засіб для визначення напряму перешкод містить:

засіб для прийому заважаючого сигналу від неасоційованого термінала доступу;

засіб для порівняння характеристики заважаючого сигналу з пороговим значенням; і

засіб для позначення напряму перешкод заважаючого сигналу, коли характеристика перевищує порогове значення.

21. Пристрій за п. 20, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу.

22. Пристрій за п. 19, який додатково містить засіб для періодичного визначення, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал.

23. Пристрій за п. 22, в якому засіб для періодичного визначення містить:

засіб для всенаправленого прийому сигналів, що передаються від поточного неасоційованого термінала доступу; і

засіб для оновлення напряму перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається.

24. Пристрій за п. 22, в якому засіб для періодичного визначення містить:

засіб для виключення обнулення в напрямі перешкод в ході прийому сигналів;

засіб для прийому сигналів, що передаються, від будь-якого поточного неасоційованого термінала доступу; і

засіб для оновлення напряму перешкод на напрям до поточного неасоційованого термінала доступу.

25. Пристрій за п. 19, в якому засіб для здійснення прийому-передачі сигналів містить:

засіб для формування променя передачі сигналів в напрямі передачі, що не містить напрям перешкод; і

засіб для передачі сигналів в промені передачі сигналів.

26. Пристрій за п. 19, в якому засіб для здійснення прийому-передачі сигналів містить:

засіб для формування обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод; і

засіб для прийому сигналів в напрямі прийому, що не містить обнулення прийому сигналів.

27. Пристрій за п. 19, який додатково містить засіб для всенаправленого здійснення прийому-передачі сигналів, коли заважаючий сигнал визначається як такий, що не заважає.

28. Машиночитаний носій, що містить інструкції, збережені на ньому, причому інструкції, при виконанні комп'ютером, спонукають комп'ютер:

визначати напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і

здійснювати прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу.

29. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера визначати напрям перешкод містять інструкції для спонукання комп'ютера:

приймати заважаючий сигнал від неасоційованого термінала доступу; порівнювати характеристику заважаючого сигналу з пороговим значенням; і позначати напрям перешкод заважаючого сигналу, коли характеристика перевищує порогове значення.

30. Машиночитаний носій за п. 29, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу.

31. Машиночитаний носій за п. 28, який додатково містить інструкції для спонукання комп'ютера періодично визначати, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал.

32. Машиночитаний носій за п. 31, в якому інструкції для спонукання комп'ютера періодично визначати містять інструкції для спонукання комп'ютера:

всенаправлено приймати сигнали, що передаються, від поточного неасоційованого термінала доступу; і

оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається.

33. Машиночитаний носій за п. 31, в якому інструкції для спонукання комп'ютера періодично визначати містять інструкції для спонукання комп'ютера:

виключати обнулення в напрямі перешкод в ході прийому сигналів;

приймати сигнали, що передаються, від будь-якого поточного неасоційованого термінала доступу; і

оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу.

34. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера здійснювати прийом-передачу сигналів містять інструкції для спонукання комп'ютера:

формувати промінь передачі сигналів в напрямі передачі, що не містить напрям перешкод; і

передавати сигнали в промені передачі сигналів.

35. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера здійснювати прийом-передачу сигналів містять інструкції для спонукання комп'ютера:

формувати обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод; і

приймати сигнали в напрямі прийому, що не містить обнулення прийому сигналів.

36. Машиночитаний носій за п. 28, який додатково містить інструкції для спонукання комп'ютера всенаправлено здійснювати прийом-передачу сигналів, коли заважаючий сигнал визначається як такий, що не заважає.

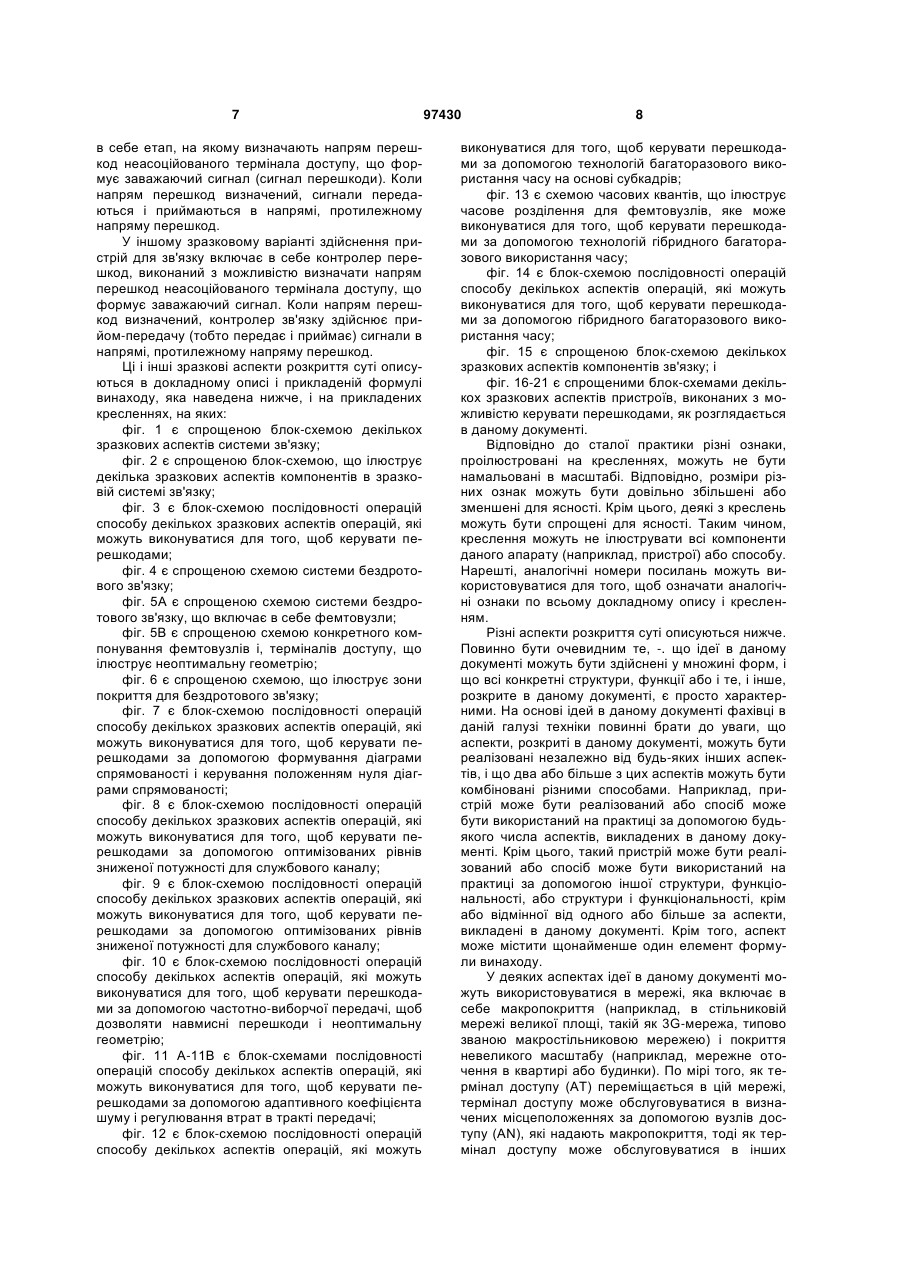

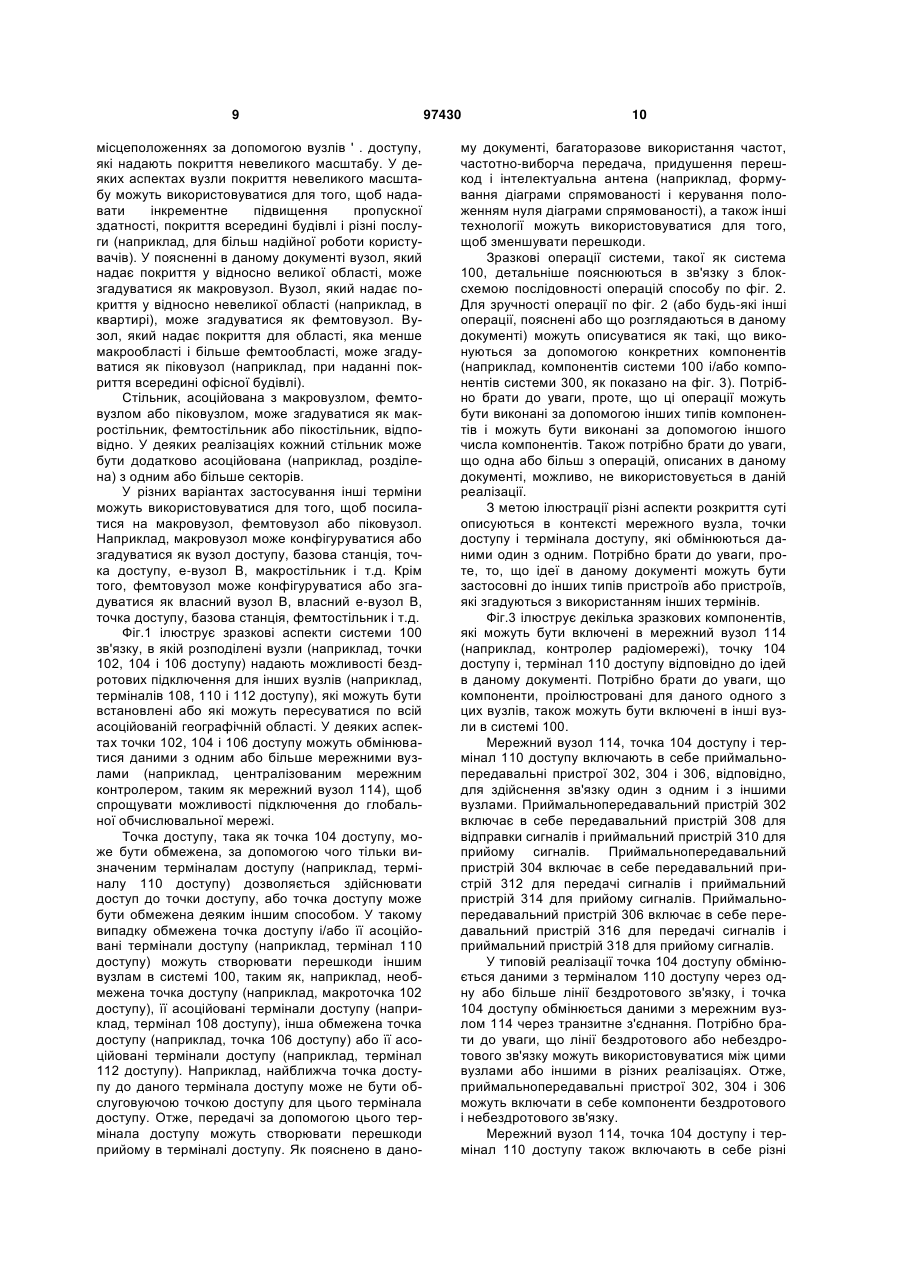

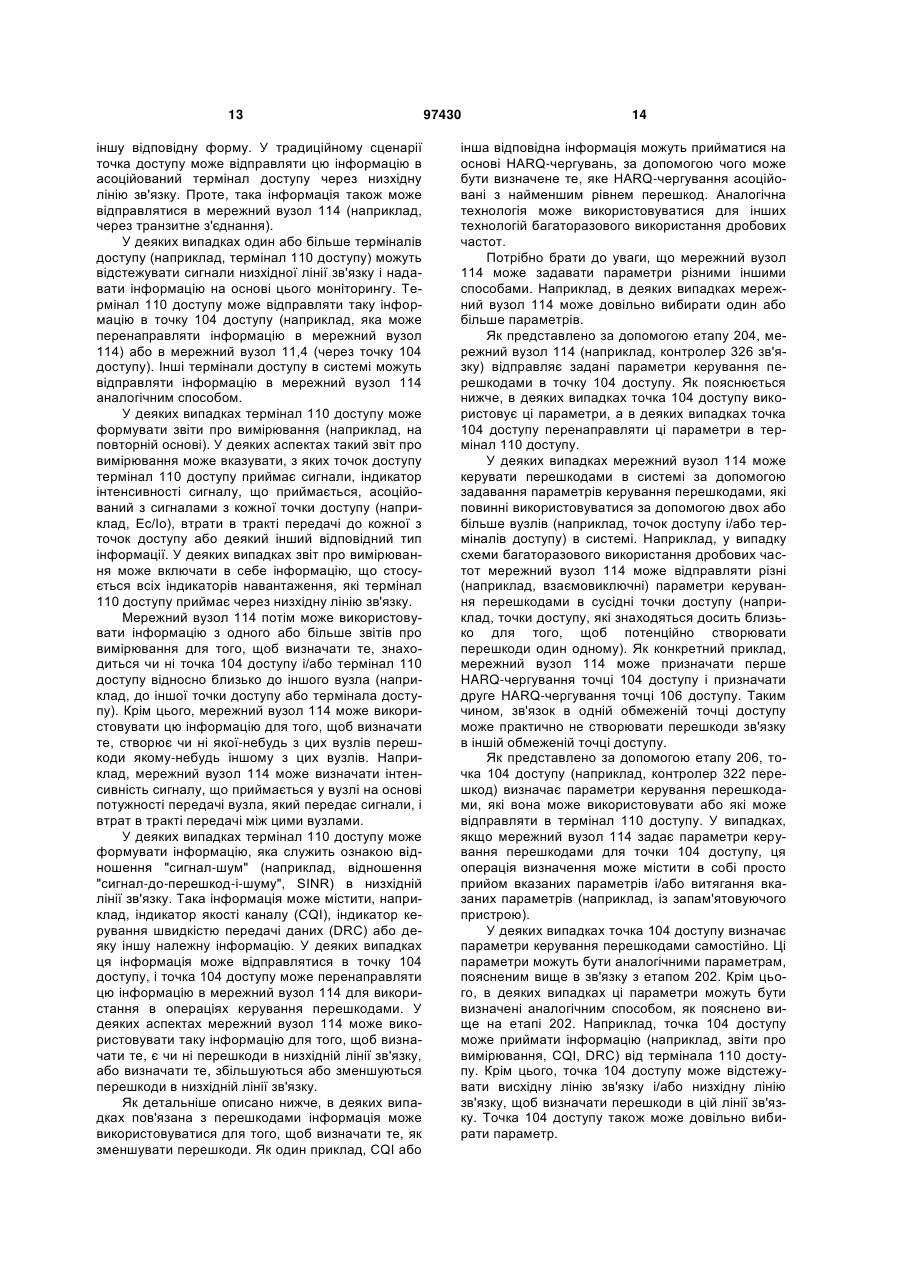

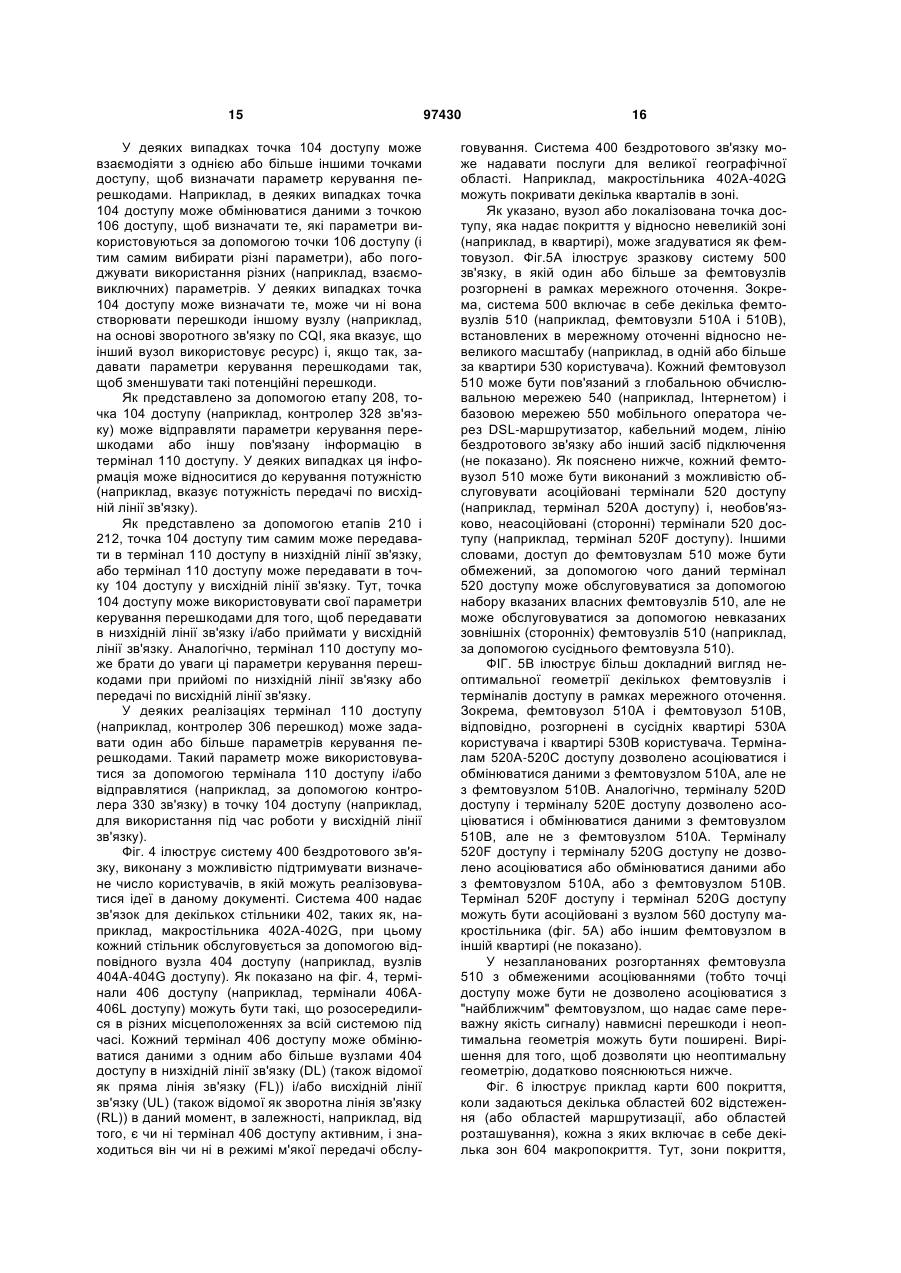

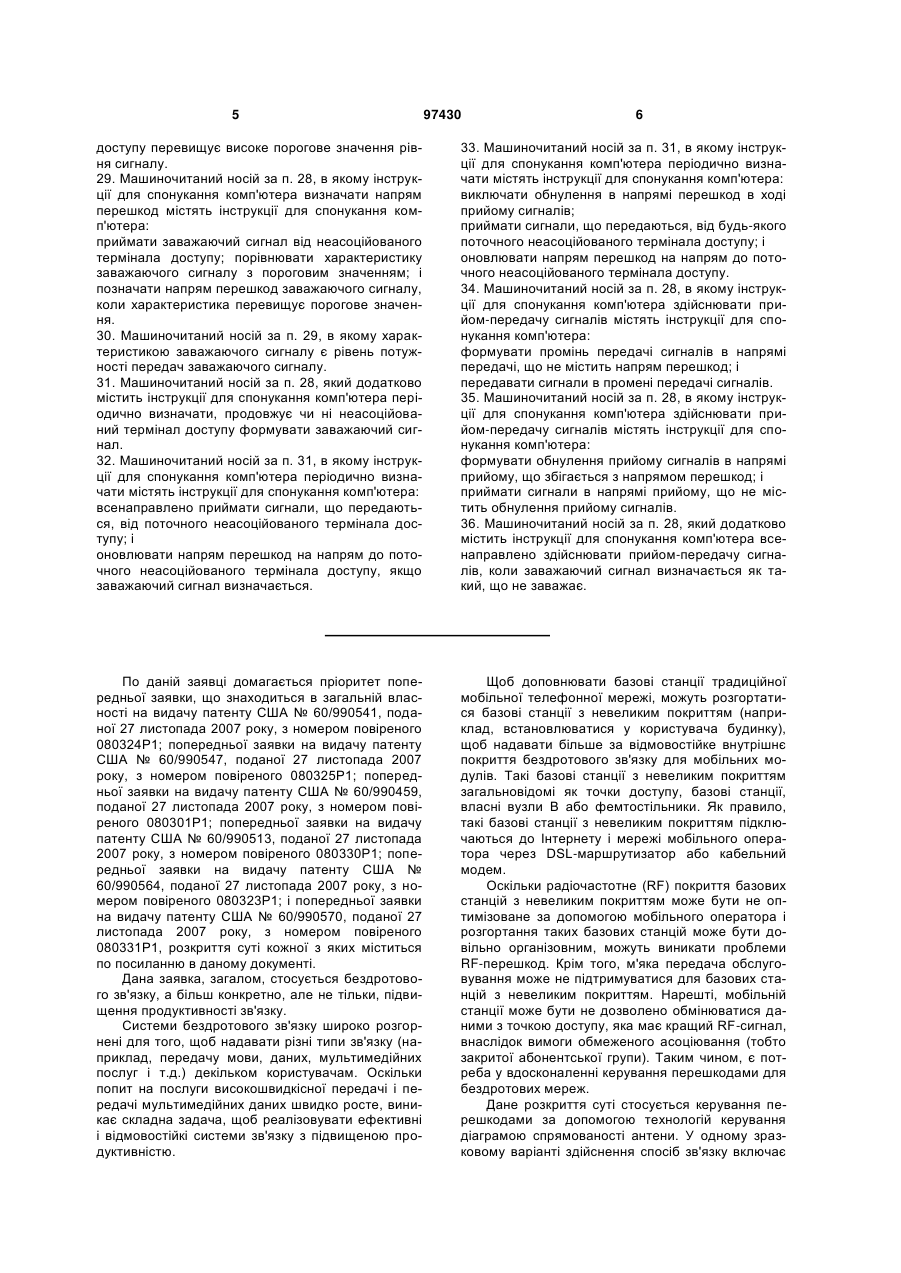

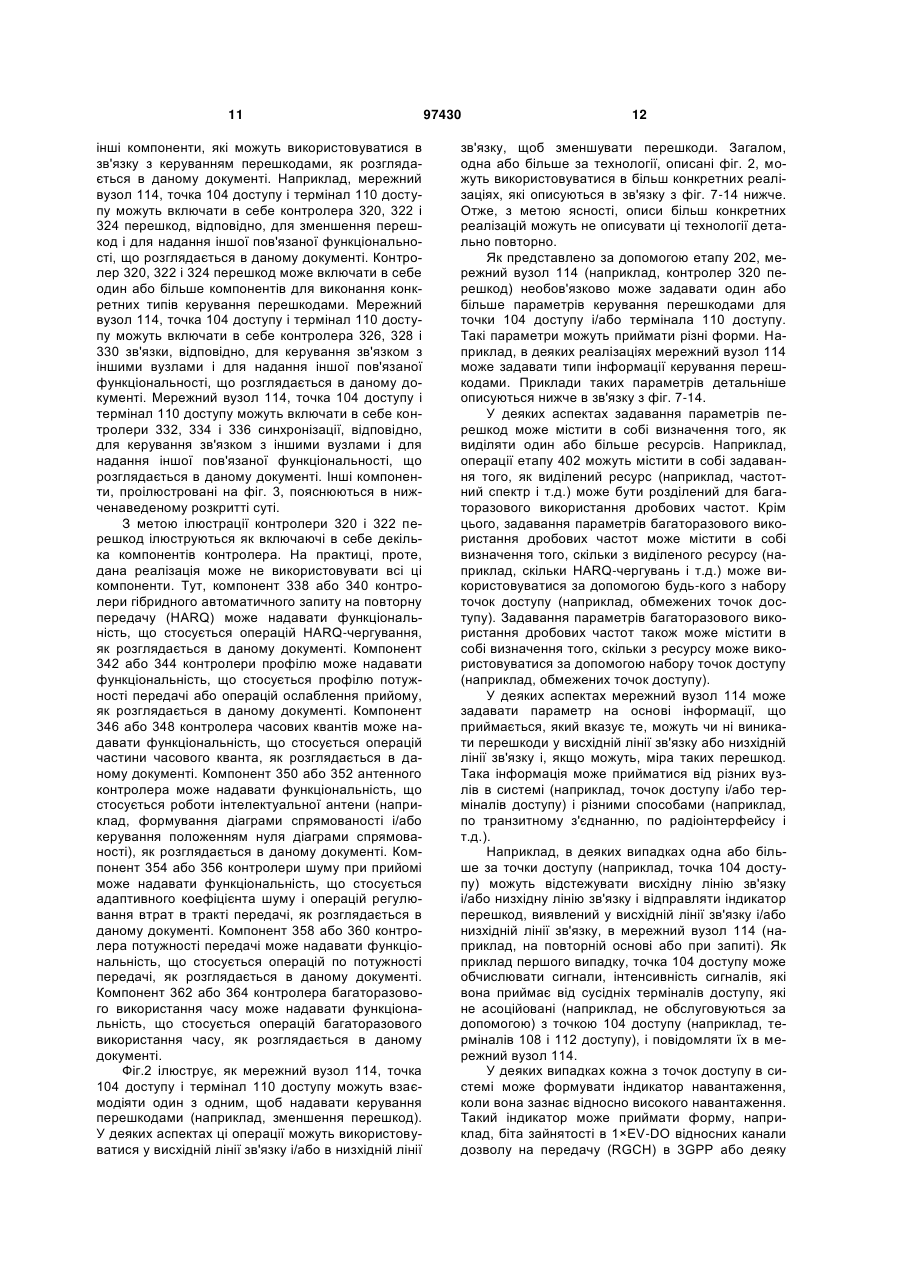

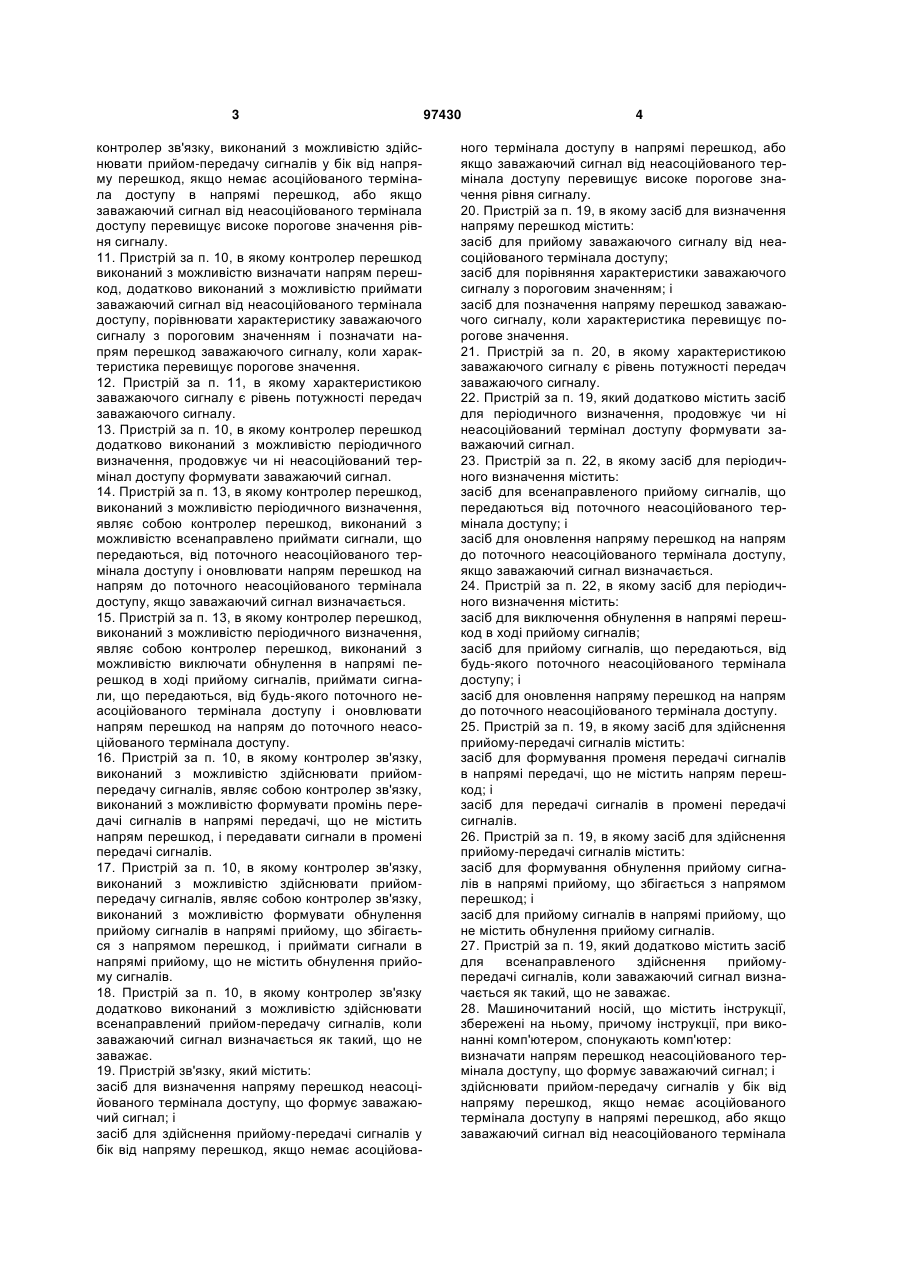

Текст

1. Спосіб здійснення зв'язку, що містить етапи, на яких: визначають напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і здійснюють прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу. 2. Спосіб за п. 1, в якому етап визначення напряму перешкод включає етапи, на яких: приймають заважаючий сигнал від неасоційованого термінала доступу; порівнюють характеристику заважаючого сигналу з пороговим значенням; і 2 (19) 1 3 контролер зв'язку, виконаний з можливістю здійснювати прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу. 11. Пристрій за п. 10, в якому контролер перешкод виконаний з можливістю визначати напрям перешкод, додатково виконаний з можливістю приймати заважаючий сигнал від неасоційованого термінала доступу, порівнювати характеристику заважаючого сигналу з пороговим значенням і позначати напрям перешкод заважаючого сигналу, коли характеристика перевищує порогове значення. 12. Пристрій за п. 11, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу. 13. Пристрій за п. 10, в якому контролер перешкод додатково виконаний з можливістю періодичного визначення, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал. 14. Пристрій за п. 13, в якому контролер перешкод, виконаний з можливістю періодичного визначення, являє собою контролер перешкод, виконаний з можливістю всенаправлено приймати сигнали, що передаються, від поточного неасоційованого термінала доступу і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається. 15. Пристрій за п. 13, в якому контролер перешкод, виконаний з можливістю періодичного визначення, являє собою контролер перешкод, виконаний з можливістю виключати обнулення в напрямі перешкод в ході прийому сигналів, приймати сигнали, що передаються, від будь-якого поточного неасоційованого термінала доступу і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу. 16. Пристрій за п. 10, в якому контролер зв'язку, виконаний з можливістю здійснювати прийомпередачу сигналів, являє собою контролер зв'язку, виконаний з можливістю формувати промінь передачі сигналів в напрямі передачі, що не містить напрям перешкод, і передавати сигнали в промені передачі сигналів. 17. Пристрій за п. 10, в якому контролер зв'язку, виконаний з можливістю здійснювати прийомпередачу сигналів, являє собою контролер зв'язку, виконаний з можливістю формувати обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод, і приймати сигнали в напрямі прийому, що не містить обнулення прийому сигналів. 18. Пристрій за п. 10, в якому контролер зв'язку додатково виконаний з можливістю здійснювати всенаправлений прийом-передачу сигналів, коли заважаючий сигнал визначається як такий, що не заважає. 19. Пристрій зв'язку, який містить: засіб для визначення напряму перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і засіб для здійснення прийому-передачі сигналів у бік від напряму перешкод, якщо немає асоційова 97430 4 ного термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала доступу перевищує високе порогове значення рівня сигналу. 20. Пристрій за п. 19, в якому засіб для визначення напряму перешкод містить: засіб для прийому заважаючого сигналу від неасоційованого термінала доступу; засіб для порівняння характеристики заважаючого сигналу з пороговим значенням; і засіб для позначення напряму перешкод заважаючого сигналу, коли характеристика перевищує порогове значення. 21. Пристрій за п. 20, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу. 22. Пристрій за п. 19, який додатково містить засіб для періодичного визначення, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал. 23. Пристрій за п. 22, в якому засіб для періодичного визначення містить: засіб для всенаправленого прийому сигналів, що передаються від поточного неасоційованого термінала доступу; і засіб для оновлення напряму перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається. 24. Пристрій за п. 22, в якому засіб для періодичного визначення містить: засіб для виключення обнулення в напрямі перешкод в ході прийому сигналів; засіб для прийому сигналів, що передаються, від будь-якого поточного неасоційованого термінала доступу; і засіб для оновлення напряму перешкод на напрям до поточного неасоційованого термінала доступу. 25. Пристрій за п. 19, в якому засіб для здійснення прийому-передачі сигналів містить: засіб для формування променя передачі сигналів в напрямі передачі, що не містить напрям перешкод; і засіб для передачі сигналів в промені передачі сигналів. 26. Пристрій за п. 19, в якому засіб для здійснення прийому-передачі сигналів містить: засіб для формування обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод; і засіб для прийому сигналів в напрямі прийому, що не містить обнулення прийому сигналів. 27. Пристрій за п. 19, який додатково містить засіб для всенаправленого здійснення прийомупередачі сигналів, коли заважаючий сигнал визначається як такий, що не заважає. 28. Машиночитаний носій, що містить інструкції, збережені на ньому, причому інструкції, при виконанні комп'ютером, спонукають комп'ютер: визначати напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал; і здійснювати прийом-передачу сигналів у бік від напряму перешкод, якщо немає асоційованого термінала доступу в напрямі перешкод, або якщо заважаючий сигнал від неасоційованого термінала 5 97430 6 доступу перевищує високе порогове значення рівня сигналу. 29. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера визначати напрям перешкод містять інструкції для спонукання комп'ютера: приймати заважаючий сигнал від неасоційованого термінала доступу; порівнювати характеристику заважаючого сигналу з пороговим значенням; і позначати напрям перешкод заважаючого сигналу, коли характеристика перевищує порогове значення. 30. Машиночитаний носій за п. 29, в якому характеристикою заважаючого сигналу є рівень потужності передач заважаючого сигналу. 31. Машиночитаний носій за п. 28, який додатково містить інструкції для спонукання комп'ютера періодично визначати, продовжує чи ні неасоційований термінал доступу формувати заважаючий сигнал. 32. Машиночитаний носій за п. 31, в якому інструкції для спонукання комп'ютера періодично визначати містять інструкції для спонукання комп'ютера: всенаправлено приймати сигнали, що передаються, від поточного неасоційованого термінала доступу; і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу, якщо заважаючий сигнал визначається. 33. Машиночитаний носій за п. 31, в якому інструкції для спонукання комп'ютера періодично визначати містять інструкції для спонукання комп'ютера: виключати обнулення в напрямі перешкод в ході прийому сигналів; приймати сигнали, що передаються, від будь-якого поточного неасоційованого термінала доступу; і оновлювати напрям перешкод на напрям до поточного неасоційованого термінала доступу. 34. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера здійснювати прийом-передачу сигналів містять інструкції для спонукання комп'ютера: формувати промінь передачі сигналів в напрямі передачі, що не містить напрям перешкод; і передавати сигнали в промені передачі сигналів. 35. Машиночитаний носій за п. 28, в якому інструкції для спонукання комп'ютера здійснювати прийом-передачу сигналів містять інструкції для спонукання комп'ютера: формувати обнулення прийому сигналів в напрямі прийому, що збігається з напрямом перешкод; і приймати сигнали в напрямі прийому, що не містить обнулення прийому сигналів. 36. Машиночитаний носій за п. 28, який додатково містить інструкції для спонукання комп'ютера всенаправлено здійснювати прийом-передачу сигналів, коли заважаючий сигнал визначається як такий, що не заважає. По даній заявці домагається пріоритет попередньої заявки, що знаходиться в загальній власності на видачу патенту США № 60/990541, поданої 27 листопада 2007 року, з номером повіреного 080324Р1; попередньої заявки на видачу патенту США № 60/990547, поданої 27 листопада 2007 року, з номером повіреного 080325Р1; попередньої заявки на видачу патенту США № 60/990459, поданої 27 листопада 2007 року, з номером повіреного 080301Р1; попередньої заявки на видачу патенту США № 60/990513, поданої 27 листопада 2007 року, з номером повіреного 080330Р1; попередньої заявки на видачу патенту США № 60/990564, поданої 27 листопада 2007 року, з номером повіреного 080323Р1; і попередньої заявки на видачу патенту США № 60/990570, поданої 27 листопада 2007 року, з номером повіреного 080331P1, розкриття суті кожної з яких міститься по посиланню в даному документі. Дана заявка, загалом, стосується бездротового зв'язку, а більш конкретно, але не тільки, підвищення продуктивності зв'язку. Системи бездротового зв'язку широко розгорнені для того, щоб надавати різні типи зв'язку (наприклад, передачу мови, даних, мультимедійних послуг і т.д.) декільком користувачам. Оскільки попит на послуги високошвидкісної передачі і передачі мультимедійних даних швидко росте, виникає складна задача, щоб реалізовувати ефективні і відмовостійкі системи зв'язку з підвищеною продуктивністю. Щоб доповнювати базові станції традиційної мобільної телефонної мережі, можуть розгортатися базові станції з невеликим покриттям (наприклад, встановлюватися у користувача будинку), щоб надавати більше за відмовостійке внутрішнє покриття бездротового зв'язку для мобільних модулів. Такі базові станції з невеликим покриттям загальновідомі як точки доступу, базові станції, власні вузли В або фемтостільники. Як правило, такі базові станції з невеликим покриттям підключаються до Інтернету і мережі мобільного оператора через DSL-маршрутизатор або кабельний модем. Оскільки радіочастотне (RF) покриття базових станцій з невеликим покриттям може бути не оптимізоване за допомогою мобільного оператора і розгортання таких базових станцій може бути довільно організовним, можуть виникати проблеми RF-перешкод. Крім того, м'яка передача обслуговування може не підтримуватися для базових станцій з невеликим покриттям. Нарешті, мобільній станції може бути не дозволено обмінюватися даними з точкою доступу, яка має кращий RF-сигнал, внаслідок вимоги обмеженого асоціювання (тобто закритої абонентської групи). Таким чином, є потреба у вдосконаленні керування перешкодами для бездротових мереж. Дане розкриття суті стосується керування перешкодами за допомогою технологій керування діаграмою спрямованості антени. У одному зразковому варіанті здійснення спосіб зв'язку включає 7 в себе етап, на якому визначають напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал (сигнал перешкоди). Коли напрям перешкод визначений, сигнали передаються і приймаються в напрямі, протилежному напряму перешкод. У іншому зразковому варіанті здійснення пристрій для зв'язку включає в себе контролер перешкод, виконаний з можливістю визначати напрям перешкод неасоційованого термінала доступу, що формує заважаючий сигнал. Коли напрям перешкод визначений, контролер зв'язку здійснює прийом-передачу (тобто передає і приймає) сигнали в напрямі, протилежному напряму перешкод. Ці і інші зразкові аспекти розкриття суті описуються в докладному описі і прикладеній формулі винаходу, яка наведена нижче, і на прикладених кресленнях, на яких: фіг. 1 є спрощеною блок-схемою декількох зразкових аспектів системи зв'язку; фіг. 2 є спрощеною блок-схемою, що ілюструє декілька зразкових аспектів компонентів в зразковій системі зв'язку; фіг. 3 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами; фіг. 4 є спрощеною схемою системи бездротового зв'язку; фіг. 5А є спрощеною схемою системи бездротового зв'язку, що включає в себе фемтовузли; фіг. 5В є спрощеною схемою конкретного компонування фемтовузлів і, терміналів доступу, що ілюструє неоптимальну геометрію; фіг. 6 є спрощеною схемою, що ілюструє зони покриття для бездротового зв'язку; фіг. 7 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою формування діаграми спрямованості і керування положенням нуля діаграми спрямованості; фіг. 8 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою оптимізованих рівнів зниженої потужності для службового каналу; фіг. 9 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою оптимізованих рівнів зниженої потужності для службового каналу; фіг. 10 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою частотно-виборчої передачі, щоб дозволяти навмисні перешкоди і неоптимальну геометрію; фіг. 11 А-11В є блок-схемами послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою адаптивного коефіцієнта шуму і регулювання втрат в тракті передачі; фіг. 12 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть 97430 8 виконуватися для того, щоб керувати перешкодами за допомогою технологій багаторазового використання часу на основі субкадрів; фіг. 13 є схемою часових квантів, що ілюструє часове розділення для фемтовузлів, яке може виконуватися для того, щоб керувати перешкодами за допомогою технологій гібридного багаторазового використання часу; фіг. 14 є блок-схемою послідовності операцій способу декількох аспектів операцій, які можуть виконуватися для того, щоб керувати перешкодами за допомогою гібридного багаторазового використання часу; фіг. 15 є спрощеною блок-схемою декількох зразкових аспектів компонентів зв'язку; і фіг. 16-21 є спрощеними блок-схемами декількох зразкових аспектів пристроїв, виконаних з можливістю керувати перешкодами, як розглядається в даному документі. Відповідно до сталої практики різні ознаки, проілюстровані на кресленнях, можуть не бути намальовані в масштабі. Відповідно, розміри різних ознак можуть бути довільно збільшені або зменшені для ясності. Крім цього, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не ілюструвати всі компоненти даного апарату (наприклад, пристрої) або способу. Нарешті, аналогічні номери посилань можуть використовуватися для того, щоб означати аналогічні ознаки по всьому докладному опису і кресленням. Різні аспекти розкриття суті описуються нижче. Повинно бути очевидним те, -. що ідеї в даному документі можуть бути здійснені у множині форм, і що всі конкретні структури, функції або і те, і інше, розкрите в даному документі, є просто характерними. На основі ідей в даному документі фахівці в даній галузі техніки повинні брати до уваги, що аспекти, розкриті в даному документі, можуть бути реалізовані незалежно від будь-яких інших аспектів, і що два або більше з цих аспектів можуть бути комбіновані різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою будьякого числа аспектів, викладених в даному документі. Крім цього, такий пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою іншої структури, функціональності, або структури і функціональності, крім або відмінної від одного або більше за аспекти, викладені в даному документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. У деяких аспектах ідеї в даному документі можуть використовуватися в мережі, яка включає в себе макропокриття (наприклад, в стільниковій мережі великої площі, такій як 3G-мережа, типово званою макростільниковою мережею) і покриття невеликого масштабу (наприклад, мережне оточення в квартирі або будинки). По мірі того, як термінал доступу (AT) переміщається в цій мережі, термінал доступу може обслуговуватися в визначених місцеположеннях за допомогою вузлів доступу (AN), які надають макропокриття, тоді як термінал доступу може обслуговуватися в інших 9 місцеположеннях за допомогою вузлів ' . доступу, які надають покриття невеликого масштабу. У деяких аспектах вузли покриття невеликого масштабу можуть використовуватися для того, щоб надавати інкрементне підвищення пропускної здатності, покриття всередині будівлі і різні послуги (наприклад, для більш надійної роботи користувачів). У поясненні в даному документі вузол, який надає покриття у відносно великої області, може згадуватися як макровузол. Вузол, який надає покриття у відносно невеликої області (наприклад, в квартирі), може згадуватися як фемтовузол. Вузол, який надає покриття для області, яка менше макрообласті і більше фемтообласті, може згадуватися як піковузол (наприклад, при наданні покриття всередині офісної будівлі). Стільник, асоційована з макровузлом, фемтовузлом або піковузлом, може згадуватися як макростільник, фемтостільник або пікостільник, відповідно. У деяких реалізаціях кожний стільник може бути додатково асоційована (наприклад, розділена) з одним або більше секторів. У різних варіантах застосування інші терміни можуть використовуватися для того, щоб посилатися на макровузол, фемтовузол або піковузол. Наприклад, макровузол може конфігуруватися або згадуватися як вузол доступу, базова станція, точка доступу, е-вузол В, макростільник і т.д. Крім того, фемтовузол може конфігуруватися або згадуватися як власний вузол В, власний е-вузол В, точка доступу, базова станція, фемтостільник і т.д. Фіг.1 ілюструє зразкові аспекти системи 100 зв'язку, в якій розподілені вузли (наприклад, точки 102, 104 і 106 доступу) надають можливості бездротових підключення для інших вузлів (наприклад, терміналів 108, 110 і 112 доступу), які можуть бути встановлені або які можуть пересуватися по всій асоційованій географічній області. У деяких аспектах точки 102, 104 і 106 доступу можуть обмінюватися даними з одним або більше мережними вузлами (наприклад, централізованим мережним контролером, таким як мережний вузол 114), щоб спрощувати можливості підключення до глобальної обчислювальної мережі. Точка доступу, така як точка 104 доступу, може бути обмежена, за допомогою чого тільки визначеним терміналам доступу (наприклад, терміналу 110 доступу) дозволяється здійснювати доступ до точки доступу, або точка доступу може бути обмежена деяким іншим способом. У такому випадку обмежена точка доступу і/або її асоційовані термінали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди іншим вузлам в системі 100, таким як, наприклад, необмежена точка доступу (наприклад, макроточка 102 доступу), її асоційовані термінали доступу (наприклад, термінал 108 доступу), інша обмежена точка доступу (наприклад, точка 106 доступу) або її асоційовані термінали доступу (наприклад, термінал 112 доступу). Наприклад, найближча точка доступу до даного термінала доступу може не бути обслуговуючою точкою доступу для цього термінала доступу. Отже, передачі за допомогою цього термінала доступу можуть створювати перешкоди прийому в терміналі доступу. Як пояснено в дано 97430 10 му документі, багаторазове використання частот, частотно-виборча передача, придушення перешкод і інтелектуальна антена (наприклад, формування діаграми спрямованості і керування положенням нуля діаграми спрямованості), а також інші технології можуть використовуватися для того, щоб зменшувати перешкоди. Зразкові операції системи, такої як система 100, детальніше пояснюються в зв'язку з блоксхемою послідовності операцій способу по фіг. 2. Для зручності операції по фіг. 2 (або будь-які інші операції, пояснені або що розглядаються в даному документі) можуть описуватися як такі, що виконуються за допомогою конкретних компонентів (наприклад, компонентів системи 100 і/або компонентів системи 300, як показано на фіг. 3). Потрібно брати до уваги, проте, що ці операції можуть бути виконані за допомогою інших типів компонентів і можуть бути виконані за допомогою іншого числа компонентів. Також потрібно брати до уваги, що одна або більш з операцій, описаних в даному документі, можливо, не використовується в даній реалізації. З метою ілюстрації різні аспекти розкриття суті описуються в контексті мережного вузла, точки доступу і термінала доступу, які обмінюються даними один з одним. Потрібно брати до уваги, проте, то, що ідеї в даному документі можуть бути застосовні до інших типів пристроїв або пристроїв, які згадуються з використанням інших термінів. Фіг.3 ілюструє декілька зразкових компонентів, які можуть бути включені в мережний вузол 114 (наприклад, контролер радіомережі), точку 104 доступу і, термінал 110 доступу відповідно до ідей в даному документі. Потрібно брати до уваги, що компоненти, проілюстровані для даного одного з цих вузлів, також можуть бути включені в інші вузли в системі 100. Мережний вузол 114, точка 104 доступу і термінал 110 доступу включають в себе приймальнопередавальні пристрої 302, 304 і 306, відповідно, для здійснення зв'язку один з одним і з іншими вузлами. Приймальнопередавальний пристрій 302 включає в себе передавальний пристрій 308 для відправки сигналів і приймальний пристрій 310 для прийому сигналів. Приймальнопередавальний пристрій 304 включає в себе передавальний пристрій 312 для передачі сигналів і приймальний пристрій 314 для прийому сигналів. Приймальнопередавальний пристрій 306 включає в себе передавальний пристрій 316 для передачі сигналів і приймальний пристрій 318 для прийому сигналів. У типовій реалізації точка 104 доступу обмінюється даними з терміналом 110 доступу через одну або більше лінії бездротового зв'язку, і точка 104 доступу обмінюється даними з мережним вузлом 114 через транзитне з'єднання. Потрібно брати до уваги, що лінії бездротового або небездротового зв'язку можуть використовуватися між цими вузлами або іншими в різних реалізаціях. Отже, приймальнопередавальні пристрої 302, 304 і 306 можуть включати в себе компоненти бездротового і небездротового зв'язку. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також включають в себе різні 11 інші компоненти, які можуть використовуватися в зв'язку з керуванням перешкодами, як розглядається в даному документі. Наприклад, мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролера 320, 322 і 324 перешкод, відповідно, для зменшення перешкод і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Контролер 320, 322 і 324 перешкод може включати в себе один або більше компонентів для виконання конкретних типів керування перешкодами. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролера 326, 328 і 330 зв'язки, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 332, 334 і 336 синхронізації, відповідно, для керування зв'язком з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Інші компоненти, проілюстровані на фіг. 3, пояснюються в нижченаведеному розкритті суті. З метою ілюстрації контролери 320 і 322 перешкод ілюструються як включаючі в себе декілька компонентів контролера. На практиці, проте, дана реалізація може не використовувати всі ці компоненти. Тут, компонент 338 або 340 контролери гібридного автоматичного запиту на повторну передачу (HARQ) може надавати функціональність, що стосується операцій HARQ-чергування, як розглядається в даному документі. Компонент 342 або 344 контролери профілю може надавати функціональність, що стосується профілю потужності передачі або операцій ослаблення прийому, як розглядається в даному документі. Компонент 346 або 348 контролера часових квантів може надавати функціональність, що стосується операцій частини часового кванта, як розглядається в даному документі. Компонент 350 або 352 антенного контролера може надавати функціональність, що стосується роботи інтелектуальної антени (наприклад, формування діаграми спрямованості і/або керування положенням нуля діаграми спрямованості), як розглядається в даному документі. Компонент 354 або 356 контролери шуму при прийомі може надавати функціональність, що стосується адаптивного коефіцієнта шуму і операцій регулювання втрат в тракті передачі, як розглядається в даному документі. Компонент 358 або 360 контролера потужності передачі може надавати функціональність, що стосується операцій по потужності передачі, як розглядається в даному документі. Компонент 362 або 364 контролера багаторазового використання часу може надавати функціональність, що стосується операцій багаторазового використання часу, як розглядається в даному документі. Фіг.2 ілюструє, як мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним, щоб надавати керування перешкодами (наприклад, зменшення перешкод). У деяких аспектах ці операції можуть використовуватися у висхідній лінії зв'язку і/або в низхідній лінії 97430 12 зв'язку, щоб зменшувати перешкоди. Загалом, одна або більше за технології, описані фіг. 2, можуть використовуватися в більш конкретних реалізаціях, які описуються в зв'язку з фіг. 7-14 нижче. Отже, з метою ясності, описи більш конкретних реалізацій можуть не описувати ці технології детально повторно. Як представлено за допомогою етапу 202, мережний вузол 114 (наприклад, контролер 320 перешкод) необов'язково може задавати один або більше параметрів керування перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть приймати різні форми. Наприклад, в деяких реалізаціях мережний вузол 114 може задавати типи інформації керування перешкодами. Приклади таких параметрів детальніше описуються нижче в зв'язку з фіг. 7-14. У деяких аспектах задавання параметрів перешкод може містити в собі визначення того, як виділяти один або більше ресурсів. Наприклад, операції етапу 402 можуть містити в собі задавання того, як виділений ресурс (наприклад, частотний спектр і т.д.) може бути розділений для багаторазового використання дробових частот. Крім цього, задавання параметрів багаторазового використання дробових частот може містити в собі визначення того, скільки з виділеного ресурсу (наприклад, скільки HARQ-чергувань і т.д.) може використовуватися за допомогою будь-кого з набору точок доступу (наприклад, обмежених точок доступу). Задавання параметрів багаторазового використання дробових частот також може містити в собі визначення того, скільки з ресурсу може використовуватися за допомогою набору точок доступу (наприклад, обмежених точок доступу). У деяких аспектах мережний вузол 114 може задавати параметр на основі інформації, що приймається, який вказує те, можуть чи ні виникати перешкоди у висхідній лінії зв'язку або низхідній лінії зв'язку і, якщо можуть, міра таких перешкод. Така інформація може прийматися від різних вузлів в системі (наприклад, точок доступу і/або терміналів доступу) і різними способами (наприклад, по транзитному з'єднанню, по радіоінтерфейсу і т.д.). Наприклад, в деяких випадках одна або більше за точки доступу (наприклад, точка 104 доступу) можуть відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку і відправляти індикатор перешкод, виявлений у висхідній лінії зв'язку і/або низхідній лінії зв'язку, в мережний вузол 114 (наприклад, на повторній основі або при запиті). Як приклад першого випадку, точка 104 доступу може обчислювати сигнали, інтенсивність сигналів, які вона приймає від сусідніх терміналів доступу, які не асоційовані (наприклад, не обслуговуються за допомогою) з точкою 104 доступу (наприклад, терміналів 108 і 112 доступу), і повідомляти їх в мережний вузол 114. У деяких випадках кожна з точок доступу в системі може формувати індикатор навантаження, коли вона зазнає відносно високого навантаження. Такий індикатор може приймати форму, наприклад, біта зайнятості в 1×EV-DO відносних канали дозволу на передачу (RGCH) в 3GPP або деяку 13 іншу відповідну форму. У традиційному сценарії точка доступу може відправляти цю інформацію в асоційований термінал доступу через низхідну лінію зв'язку. Проте, така інформація також може відправлятися в мережний вузол 114 (наприклад, через транзитне з'єднання). У деяких випадках один або більше терміналів доступу (наприклад, термінал 110 доступу) можуть відстежувати сигнали низхідної лінії зв'язку і надавати інформацію на основі цього моніторингу. Термінал 110 доступу може відправляти таку інформацію в точку 104 доступу (наприклад, яка може перенаправляти інформацію в мережний вузол 114) або в мережний вузол 11,4 (через точку 104 доступу). Інші термінали доступу в системі можуть відправляти інформацію в мережний вузол 114 аналогічним способом. У деяких випадках термінал 110 доступу може формувати звіти про вимірювання (наприклад, на повторній основі). У деяких аспектах такий звіт про вимірювання може вказувати, з яких точок доступу термінал 110 доступу приймає сигнали, індикатор інтенсивності сигналу, що приймається, асоційований з сигналами з кожної точки доступу (наприклад, Ес/Іо), втрати в тракті передачі до кожної з точок доступу або деякий інший відповідний тип інформації. У деяких випадках звіт про вимірювання може включати в себе інформацію, що стосується всіх індикаторів навантаження, які термінал 110 доступу приймає через низхідну лінію зв'язку. Мережний вузол 114 потім може використовувати інформацію з одного або більше звітів про вимірювання для того, щоб визначати те, знаходиться чи ні точка 104 доступу і/або термінал 110 доступу відносно близько до іншого вузла (наприклад, до іншої точки доступу або термінала доступу). Крім цього, мережний вузол 114 може використовувати цю інформацію для того, щоб визначати те, створює чи ні якої-небудь з цих вузлів перешкоди якому-небудь іншому з цих вузлів. Наприклад, мережний вузол 114 може визначати інтенсивність сигналу, що приймається у вузлі на основі потужності передачі вузла, який передає сигнали, і втрат в тракті передачі між цими вузлами. У деяких випадках термінал 110 доступу може формувати інформацію, яка служить ознакою відношення "сигнал-шум" (наприклад, відношення "сигнал-до-перешкод-і-шуму", SINR) в низхідній лінії зв'язку. Така інформація може містити, наприклад, індикатор якості каналу (CQI), індикатор керування швидкістю передачі даних (DRC) або деяку іншу належну інформацію. У деяких випадках ця інформація може відправлятися в точку 104 доступу, і точка 104 доступу може перенаправляти цю інформацію в мережний вузол 114 для використання в операціях керування перешкодами. У деяких аспектах мережний вузол 114 може використовувати таку інформацію для того, щоб визначати те, є чи ні перешкоди в низхідній лінії зв'язку, або визначати те, збільшуються або зменшуються перешкоди в низхідній лінії зв'язку. Як детальніше описано нижче, в деяких випадках пов'язана з перешкодами інформація може використовуватися для того, щоб визначати те, як зменшувати перешкоди. Як один приклад, CQI або 97430 14 інша відповідна інформація можуть прийматися на основі HARQ-чергувань, за допомогою чого може бути визначене те, яке HARQ-чергування асоційовані з найменшим рівнем перешкод. Аналогічна технологія може використовуватися для інших технологій багаторазового використання дробових частот. Потрібно брати до уваги, що мережний вузол 114 може задавати параметри різними іншими способами. Наприклад, в деяких випадках мережний вузол 114 може довільно вибирати один або більше параметрів. Як представлено за допомогою етапу 204, мережний вузол 114 (наприклад, контролер 326 зв'язку) відправляє задані параметри керування перешкодами в точку 104 доступу. Як пояснюється нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу перенаправляти ці параметри в термінал 110 доступу. У деяких випадках мережний вузол 114 може керувати перешкодами в системі за допомогою задавання параметрів керування перешкодами, які повинні використовуватися за допомогою двох або більше вузлів (наприклад, точок доступу і/або терміналів доступу) в системі. Наприклад, у випадку схеми багаторазового використання дробових частот мережний вузол 114 може відправляти різні (наприклад, взаємовиключні) параметри керування перешкодами в сусідні точки доступу (наприклад, точки доступу, які знаходяться досить близько для того, щоб потенційно створювати перешкоди один одному). Як конкретний приклад, мережний вузол 114 може призначати перше HARQ-чергування точці 104 доступу і призначати друге HARQ-чергування точці 106 доступу. Таким чином, зв'язок в одній обмеженій точці доступу може практично не створювати перешкоди зв'язку в іншій обмеженій точці доступу. Як представлено за допомогою етапу 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметри керування перешкодами, які вона може використовувати або які може відправляти в термінал 110 доступу. У випадках, якщо мережний вузол 114 задає параметри керування перешкодами для точки 104 доступу, ця операція визначення може містити в собі просто прийом вказаних параметрів і/або витягання вказаних параметрів (наприклад, із запам'ятовуючого пристрою). У деяких випадках точка 104 доступу визначає параметри керування перешкодами самостійно. Ці параметри можуть бути аналогічними параметрам, поясненим вище в зв'язку з етапом 202. Крім цього, в деяких випадках ці параметри можуть бути визначені аналогічним способом, як пояснено вище на етапі 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім цього, точка 104 доступу може відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку, щоб визначати перешкоди в цій лінії зв'язку. Точка 104 доступу також може довільно вибирати параметр. 15 У деяких випадках точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, щоб визначати параметр керування перешкодами. Наприклад, в деяких випадках точка 104 доступу може обмінюватися даними з точкою 106 доступу, щоб визначати те, які параметри використовуються за допомогою точки 106 доступу (і тим самим вибирати різні параметри), або погоджувати використання різних (наприклад, взаємовиключних) параметрів. У деяких випадках точка 104 доступу може визначати те, може чи ні вона створювати перешкоди іншому вузлу (наприклад, на основі зворотного зв'язку по CQI, яка вказує, що інший вузол використовує ресурс) і, якщо так, задавати параметри керування перешкодами так, щоб зменшувати такі потенційні перешкоди. Як представлено за допомогою етапу 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправляти параметри керування перешкодами або іншу пов'язану інформацію в термінал 110 доступу. У деяких випадках ця інформація може відноситися до керування потужністю (наприклад, вказує потужність передачі по висхідній лінії зв'язку). Як представлено за допомогою етапів 210 і 212, точка 104 доступу тим самим може передавати в термінал 110 доступу в низхідній лінії зв'язку, або термінал 110 доступу може передавати в точку 104 доступу у висхідній лінії зв'язку. Тут, точка 104 доступу може використовувати свої параметри керування перешкодами для того, щоб передавати в низхідній лінії зв'язку і/або приймати у висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може брати до уваги ці параметри керування перешкодами при прийомі по низхідній лінії зв'язку або передачі по висхідній лінії зв'язку. У деяких реалізаціях термінал 110 доступу (наприклад, контролер 306 перешкод) може задавати один або більше параметрів керування перешкодами. Такий параметр може використовуватися за допомогою термінала 110 доступу і/або відправлятися (наприклад, за допомогою контролера 330 зв'язку) в точку 104 доступу (наприклад, для використання під час роботи у висхідній лінії зв'язку). Фіг. 4 ілюструє систему 400 бездротового зв'язку, виконану з можливістю підтримувати визначене число користувачів, в якій можуть реалізовуватися ідеї в даному документі. Система 400 надає зв'язок для декількох стільники 402, таких як, наприклад, макростільника 402A-402G, при цьому кожний стільник обслуговується за допомогою відповідного вузла 404 доступу (наприклад, вузлів 404A-404G доступу). Як показано на фіг. 4, термінали 406 доступу (наприклад, термінали 406A406L доступу) можуть бути такі, що розосередилися в різних місцеположеннях за всій системою під часі. Кожний термінал 406 доступу може обмінюватися даними з одним або більше вузлами 404 доступу в низхідній лінії зв'язку (DL) (також відомої як пряма лінія зв'язку (FL)) і/або висхідній лінії зв'язку (UL) (також відомої як зворотна лінія зв'язку (RL)) в даний момент, в залежності, наприклад, від того, є чи ні термінал 406 доступу активним, і знаходиться він чи ні в режимі м'якої передачі обслу 97430 16 говування. Система 400 бездротового зв'язку може надавати послуги для великої географічної області. Наприклад, макростільника 402A-402G можуть покривати декілька кварталів в зоні. Як указано, вузол або локалізована точка доступу, яка надає покриття у відносно невеликій зоні (наприклад, в квартирі), може згадуватися як фемтовузол. Фіг.5А ілюструє зразкову систему 500 зв'язку, в якій один або більше за фемтовузлів розгорнені в рамках мережного оточення. Зокрема, система 500 включає в себе декілька фемтовузлів 510 (наприклад, фемтовузли 510А і 510В), встановлених в мережному оточенні відносно невеликого масштабу (наприклад, в одній або більше за квартири 530 користувача). Кожний фемтовузол 510 може бути пов'язаний з глобальною обчислювальною мережею 540 (наприклад, Інтернетом) і базовою мережею 550 мобільного оператора через DSL-маршрутизатор, кабельний модем, лінію бездротового зв'язку або інший засіб підключення (не показано). Як пояснено нижче, кожний фемтовузол 510 може бути виконаний з можливістю обслуговувати асоційовані термінали 520 доступу (наприклад, термінал 520А доступу) і, необов'язково, неасоційовані (сторонні) термінали 520 доступу (наприклад, термінал 520F доступу). Іншими словами, доступ до фемтовузлам 510 може бути обмежений, за допомогою чого даний термінал 520 доступу може обслуговуватися за допомогою набору вказаних власних фемтовузлів 510, але не може обслуговуватися за допомогою невказаних зовнішніх (сторонніх) фемтовузлів 510 (наприклад, за допомогою сусіднього фемтовузла 510). ФІГ. 5В ілюструє більш докладний вигляд неоптимальної геометрії декількох фемтовузлів і терміналів доступу в рамках мережного оточення. Зокрема, фемтовузол 510А і фемтовузол 510В, відповідно, розгорнені в сусідніх квартирі 530А користувача і квартирі 530В користувача. Терміналам 520А-520С доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510А, але не з фемтовузлом 510В. Аналогічно, терміналу 520D доступу і терміналу 520Е доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510В, але не з фемтовузлом 510А. Терміналу 520F доступу і терміналу 520G доступу не дозволено асоціюватися або обмінюватися даними або з фемтовузлом 510А, або з фемтовузлом 510В. Термінал 520F доступу і термінал 520G доступу можуть бути асоційовані з вузлом 560 доступу макростільника (фіг. 5А) або іншим фемтовузлом в іншій квартирі (не показано). У незапланованих розгортаннях фемтовузла 510 з обмеженими асоціюваннями (тобто точці доступу може бути не дозволено асоціюватися з "найближчим" фемтовузлом, що надає саме переважну якість сигналу) навмисні перешкоди і неоптимальна геометрія можуть бути поширені. Вирішення для того, щоб дозволяти цю неоптимальну геометрію, додатково пояснюються нижче. Фіг. 6 ілюструє приклад карти 600 покриття, коли задаються декілька областей 602 відстеження (або областей маршрутизації, або областей розташування), кожна з яких включає в себе декілька зон 604 макропокриття. Тут, зони покриття, 17 асоційовані з областями 602А, 602В і 602С відстежуючі, окреслюються за допомогою широких ліній, а зони 604 макропокриття представляються за допомогою шестикутників. Області 602 відстеження також включають в себе зони 606 фемтопокриття. У цьому прикладі кожна із зон 606 фемтопокриття (наприклад, зона 606С фемтопокриття) проілюстрована в рамках зони 604 макропокриття (наприклад, зони 604В макропокриття). Потрібно брати до уваги, проте, то, що зона 606 фемтопокриття може не знаходитися повністю в рамках зони 604 макропокриття. На практиці, велике число зон 606 фемтопокриття може бути задане за допомогою даної області 602 відстеження або зони 604 макропокриття. Крім того, одна або більше за зони пікопокриття (не показані) можуть бути задані в рамках даної області 602 відстеження, або зони 604 макропокриття. Посилаючись знову на фіг. 5А-5В, власник фемтовузла 510 може підписуватися на мобільну послугу, таку як, наприклад, мобільна 3G-послуга, що пропонується через базову мережу 550 мобільного оператора. Крім цього, термінал 520 доступу може допускати роботу як в макрообластях, так і в мережних областях невеликого масштабу (наприклад, квартирних). Іншими словами, в залежності від поточного місцеположення термінала 520 доступу, термінал 520 доступу може обслуговуватися за допомогою вузла 560 доступу макростільникової мережі 550 мобільного зв'язку або за допомогою будь-кого з набору фемтовузлів 510 (наприклад, фемтовузлів 510А і 510В, які постійно розміщуються всередині відповідної квартири 530 користувача). Наприклад, коли абонент знаходиться поза будинком, він обслуговується за допомогою стандартного макровузла доступу (наприклад, вузла 560), а коли абонент знаходиться вдома, він обслуговується за допомогою фемтовузла (наприклад, вузла 510А). Тут, потрібно брати до уваги, що фемтовузол 510 може бути зворотно сумісним з існуючими терміналами 520 доступу. Фемтовузол 510 може розгортатися на одній частоті або, в альтернативі, на декількох частотах. У залежності від конкретної конфігурації одна частота або одна або більш з декількох частот можуть перекриватися з однією або більш частотами, що використовуються за допомогою макровузла (наприклад, вузла 560). У деяких аспектах термінал 520 доступу може бути виконаний з можливістю підключатися до переважному фемтовузлу (наприклад, власному фемтовузлу асоційованого термінала 520 доступу) кожний раз, коли таке підключення можливе. Наприклад, кожний раз, коли термінал 520 доступу знаходиться в квартирі 530 користувача, може бути бажаним, щоб термінал 520 доступу обмінювався даними тільки з власним фемтовузлом 510. У деяких аспектах, якщо термінал 520 доступу працює в макростільниковій мережі 550, але не розміщується постійно в своїй найбільш переважній мережі (наприклад, заданої в списку переважного роумінгу), термінал 520 доступу може продовжувати виконувати пошук найбільш переважної мережі (наприклад, . власному фемтовузла 510) за допомогою повторного вибору кращої системи 97430 18 (BSR), який може містити в собі періодичне сканування доступних систем, щоб визначати те, є чи ні оптимальні системи доступними в даний момент, і подальших дій для того, щоб асоціюватися з такими переважними системами. При записі виявлення термінал 520 доступу може обмежувати пошук конкретною смугою частот і каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. При виявленні переважного фемтовузла 510 термінал 520 доступу вибирає фемтовузол 510 для очікування виклику в рамках своєї зони покриття. Фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може надавати тільки визначені послуги визначеним терміналам доступу. У розгортаннях з так званим обмеженим (або закритим) асоціюванням даний термінал доступу може обслуговуватися тільки за допомогою макростільникової мережі мобільного зв'язку і заданого набору фемтовузлів (наприклад, фемтовузлів 510, які постійно розміщуються у відповідній квартирі 530 користувача). У деяких реалізаціях вузол може бути обмежений так, щоб не надавати щонайменше для одного вузла щонайменше одне з наступного: передача службових сигналів, доступ до даних, реєстрація, пошукові виклики або послуга. У деяких аспектах обмежений або зовнішній (сторонній) фемтовузол (який також може згадуватися як власний вузол В закритої абонентської групи) є фемтовузлом, який надає послуги обмеженому ініціалізується набору терміналів доступу. Цей набір може тимчасово або постійно розширятися по мірі необхідності. У деяких аспектах закрита абонентська група (CSG) може бути задана як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. Канал, в якому працюють все фемтовузли (або все обмежені фемтовузли) в області, може згадуватися як фемтоканал. Різні взаємозв'язки тим самим можуть існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритий фемтовузол може згадуватися як фемтовузол без обмеженого асоціювання. Обмежений фемтовузол може згадуватися як фемтовузол, який обмежений деяким способом (наприклад, обмежений для асоціювання і/або реєстрації). Власний фемтовузол може згадуватися як фемтовузол, для якого термінал доступу авторизований на здійснення доступу і роботу. Запрошений фемтовузол може згадуватися як фемтовузол, для якого термінал доступу часово авторизований на здійснення доступу і роботу. Обмежений або зовнішній (сторонній) фемтовузол може згадуватися як фемтовузол, для якого термінал доступу не авторизований на здійснення доступу і роботу, за винятком, можливо, надзвичайних ситуацій (наприклад, екстрених викликів). З точки зору обмеженого або зовнішнього фемтовузла асоційований або власний термінал доступу може згадуватися як термінал доступу, який авторизований на здійснення доступу до обмеженого фемтовузла. Запрошений термінал доступу 19 може згадуватися як термінал доступу з часовим доступом до обмеженого фемтовузла. Неасоційований (сторонній) термінал доступу може згадуватися як термінал доступу, який не має дозволу здійснювати доступ до обмеженого фемтовузла, за винятком, можливо, надзвичайних ситуацій, таких як екстрені виклики (наприклад, термінал доступу, який не має облікових даних або дозволу реєструватися в обмеженому фемтовузлі). Для зручності розкриття суті в даному документі описує різну функціональність в контексті фемтовузла. Потрібно брати до уваги, проте, то, що піковузол може надавати ідентичну або аналогічну функціональність для більшої зони покриття. Наприклад, піковузол може бути обмежений, власний піковузол може бути заданий для даного термінала доступу і т.д. Система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для декількох бездротових терміналів доступу. Як згадано вище, кожний термінал може обмінюватися даними з однією або більше базовими станціями за допомогою передачі по низхідній лінії зв'язку (прямої лінії зв'язку) і висхідній лінії зв'язку (зворотної лінії зв'язку). Низхідна лінія зв'язку стосується лінії зв'язку від базових станцій до терміналів, а висхідна лінія зв'язку стосується лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, систему з багатьма входами і багатьма виходами (ΜΙΜΟ) або деякий інший тип системи. МІМО-система використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою Ντ передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NS≤min{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. МІМОсистема може надавати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або велику надійність), якщо використовується додаткова розмірність, що створюється за допомогою декількох передавальних і приймальних антен. МІМО-система може підтримувати системи з дуплексом з часовим розділенням каналів (TDD) і з дуплексом з частотним розділенням каналів (FDD). У TDD-системі передачі по прямій і зворотній лінії зв'язки здійснюються в одній частотній області, так що принцип оборотності надає можливість оцінки каналу низхідної лінії зв'язку (прямої лінії зв'язку) з каналу висхідної лінії зв'язку (зворотної лінії зв'язку). Це дозволяє точці доступу витягувати виграш від формування діаграми спрямованості передачі по низхідній лінії зв'язку, коли множині антен доступна в точці доступу. Як указано, в незапланованих розгортаннях базових станцій з обмеженим асоціюванням (тобто мобільної станції не дозволено асоціюватися з "найближчою" базовою станцією, з якою вона має саму сильну лінію зв'язку) навмисні перешкоди і неоптимальна геометрія можуть бути поширені. У одному зразковому варіанті здійснення, детально описаному в зв'язку з фіг. 5В, фемтовузол 510А і 97430 20 фемтовузол 510В розгорнені в сусідніх квартирах. Терміналам 520А-520С доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510А, але не з фемтовузлом 510В. Аналогічно, терміналам 520D-520E доступу дозволено асоціюватися і обмінюватися даними з фемтовузлом 510В, але не з фемтовузлом 510А. Терміналам 520F-520G доступу не дозволено асоціюватися або обмінюватися даними з фемтовузлами 510А510В. Термінали 520F-520G доступу можуть бути асоційовані з вузлом 560 доступу макростільника (фіг. 5А) або іншим фемтовузлом в іншій квартирі (не показаний). Відповідно, така неоптимальна геометрія відносно фемтовузлів з дозволеним доступом і сусідніх терміналів доступу можуть виникати при різних умовах взаємних або навмисних перешкод у висхідній лінії зв'язку і низхідній лінії зв'язку. Навмисні перешкоди у висхідній лінії зв'язку Як приклад, нехай LA3 (дБ) і LA5 (дБ) це втрати в тракті передачі між фемтовузлом 510А і терміналом 520С доступу, і терміналом 520D доступу, відповідно. Зокрема, LA3 може набагато перевищувати LA5. Таким чином, коли термінал 520D доступу передає у власний фемтовузол 510В, він викликає надмірні перешкоди (або навмисні перешкоди) в фемтовузлі 510А, фактично блокуючи прийом терміналів 520А-С доступу в фемтовузлі 510А. У цьому випадку навмисних перешкод у висхідній лінії зв'язку, навіть якщо термінал 520С доступу , передає на максимальній Тх-потужності Р3max, щo приймається С/І для термінала доступу в фемтовузлі 510А може відрізнятися таким чином: С/І(АТ 520С в фемтовузлі 510А) = Р3max-LA3(P5-LA5) (дБ). У деяких зразкових варіантах здійснення, в залежності від потужності передачі Р5 С/І термінала 520С доступу в фемтовузлі 510А може бути дуже великим негативним значенням внаслідок великого значення LA3. Така геометрія конфігурації згадується як дуже неоптимальна геометрія висхідної лінії зв'язку. Навмисні перешкоди в низхідній лінії зв'язку Аналогічно, в одному зразковому варіанті здійснення LB5 може набагато перевищувати LA5. Це має на увазі, що коли фемтовузол 510А передає в термінал 520А доступу, він може викликати надмірні перешкоди (або навмисні перешкоди) в терміналі 520D доступу, фактично блокуючи прийом фемтовузла 510В в терміналі 520D доступу. У цьому випадку навмисних перешкод в низхідній лінії зв'язку що приймається С/І для фемтовузла 510В в терміналі 520D доступу може обчислюватися таким чином: С/І(фемтостільник В в AT 5) = PB-LB5-(PA-LA5) (дБ). З іншого боку, С/І фемтовузла 510В в терміналі 520D доступу може бути дуже великим негативним значенням внаслідок великого значення LB5. Така геометрія конфігурації згадується як дуже негативна геометрія низхідної лінії зв'язку. Додаткове практичне міркування включає в себе дозвіл неоптимальної геометрії без необхідності модифікацій в роботі терміналів доступу, що розвертаються (існуючих). Отже, бажано в даному 21 зразковому варіанті здійснення дозволяти зменшення перешкод від неоптимальної геометрії через процеси модифікації в фемтовузлі замість необхідності модифікацій в терміналах доступу. Відповідно, неоптимальна геометрія у висхідній лінії зв'язку і низхідній лінії зв'язку переважно дозволяється згідно із зразковим варіантом здійснення, розкритим нижче. Посилаючись тепер на фіг. 7 і знову посилаючись на фіг. 5А-5В, детальніше описуються операції, що стосуються використання керування діаграмою спрямованості і керування положенням нуля діаграми спрямованості, щоб дозволяти навмисні перешкоди і неоптимальну геометрію. Даний зразковий варіант здійснення використовує способи і пристрої, щоб запобігати навмисним перешкодам і неоптимальній геометрії з використанням керування діаграмою спрямованості і керування положенням нуля діаграми спрямованості в незапланованих розгортаннях базових станцій з обмеженим доступом. У зразковому сценарії розгортання фемтовузлів найближчі сигнали (необхідні або перешкоди) можуть мати розподіл Раїса за своїй природою, який включає в себе сильний направлений компонент і рівномірне загасання по смузі частот (внаслідок невеликого розкидання затримок і декількох відображених трактів в областях всередині приміщень). Зокрема, для випадків навмисних перешкод секторизація може надавати бажаний спосіб для протистояння сильному компоненту перешкод з розподілом Раїса. Як представлено за допомогою етапу 702, фемтовузол 510 безперервно прослуховує (тобто приймає згідно з різними конфігураціями приймального пристрою, що описуються в даному документі) для передач від терміналів 520 доступу. Як представлено за допомогою запиту 704, фемтовузол 510 визначає те, направлене чи ні тестове повідомлення доступу (наприклад, передача) за допомогою термінала доступу в фемтовузол 510. Якщо виявлене тестове повідомлення доступу термінала доступу направлене в конкретний фемтовузол 510, то, як представлено за допомогою етапу 706, зменшення перешкод не потрібно, оскільки термінал доступу є "асоційованим" терміналом доступу з "власним" фемтовузлом. Як представлено за допомогою запиту 708, фемтовузол 510 додатково порівнює характеристику (наприклад, рівень потужності) тестового повідомлення доступу для визначення того, має чи ні характеристика достатній пороговий рівень, щоб приводити до перешкод у власному фемтовузлі. Коли тестове повідомлення доступу не перевищує порогове значення перешкод, то, як представлено за допомогою етапу 706, зменшення перешкод не потрібно, оскільки характеристика тестового повідомлення доступу за допомогою "власного" фемтовузла 510 приводить до допустимих перешкод. Як представлено за допомогою етапу 710, коли власний фемтовузол 510 приймає досить сильне (тобто перевищуюче порогове значення перешкод) тестове повідомлення доступу або іншу сильну передачу по висхідній лінії зв'язку від неасоційованого термінала 520 доступу, власний фе 97430 22 мтовузол 510 застосовує антени з формуванням діаграми спрямованості (тобто направленою передачею і прийомом) для того, щоб керувати сигналами або відсутністю сигналів (наприклад, нулями) в напрямі неасоційованого термінала 520 доступу в низхідній лінії зв'язку і висхідній лінії зв'язку. Як приклад, формування діаграми спрямованості (тобто керування діаграмою спрямованості) може виконуватися з використанням секторизованої або направленої (наприклад, з променем) конфігурації антен, що перемикається, описаної в даному документі, для формування променя сигналу, що передається і/або нуля, або променя сигналу, що приймається і/або нуля. Зокрема, придушення перешкод може надаватися для радіочастотного (RF) сигналу, що приймається, тим самим зменшуючи такі проблеми як перевантаження високочастотного тракту і зниження чутливості до перешкод аналогово-цифрового перетворювача приймального пристрою, які витікають з створюючих навмисні перешкоди фемтовузлів. Крім того, секторизовані або спрямовані конфігурації антен надають можливість низхідній лінії зв'язку і висхідній лінії зв'язку підтримувати ідентичний направлений компонент для використання в обох напрямах лінії зв'язку. Як представлено за допомогою етапу 712, передачі пілотних і службових сигналів в низхідній лінії зв'язку, а також передачі каналів трафіку, якщо такі взагалі є, передаються згідно з формуванням діаграми спрямованості так, що-мінімальна енергія прямує в напрямі сусіднього неасоційованого термінала доступу. Керування сигналом, що передається в напрямі від неасоційованого термінала доступу приводить до зменшення неоптимальної геометрії в неасоційованому терміналі доступу. Як представлено за допомогою етапу 714, направлений нуль справляється в напрямі сусіднього неасоційованого термінала 520 доступу за допомогою конфігурації антен (наприклад, секторизованих антен або керування положенням нуля діаграми спрямованості з адаптивною фазованою антенною решіткою), описаною в даному документі. Отже, коли асоційований термінал 520 доступу намагається обмінюватися даними з власним фемтовузлом 510, тестове повідомлення доступу асоційованого термінала доступу, а також передачі іншого трафіку (наприклад, мові/даному) не зазнають навмисних перешкод за допомогою сильних передач від сусідніх неасоційованих терміналів доступу, що мають неоптимальну геометрію. Як приклад, якщо точка доступу використовує дві окремих антени, АР може відстежувати характеристики тестового повідомлення доступу AT для обох антен. Якщо визначено, що виконується сильна передача по висхідній лінії зв'язку від неасоційованого термінала доступу в одній з антен, АР може відключати функцію передачі (керування діаграмою спрямованості) і відключати функцію прийому (керування положенням нуля діаграми спрямованості) для цієї антени. 23 Як представлено в запиті 716, періодично (наприклад, один раз в секунду) фемтовузол 510 виключає нуль секторизації в напрямі прийому, щоб визначати, як представлено на етапі 702, те, перемістився і завершив зв'язок сильний небажаний неасоційований термінал 520 доступу чи ні. Якщо, як представлено в запиті 704, сильний заважаючий сигнал зник, фемтовузол 510 може виключати обнулення секторизації і продовжувати роботу в режимі всенаправленої передачі і прийому, як представлене на етапі 706. Якщо сильний заважаючий сигнал як і раніше присутній або змістився і перевищує порогове значення, як представлений за допомогою етапу 708, фемтовузол 510 може регулювати керування положенням нуля секторизації для передачі і прийому, як представлене на етапі 710, в напрямі небажаного неасоційованого термінала 520 доступу. Вищенаведений приклад з посиланням на фіг. 5В ілюструє фемтовузол 510А, керуючий нулем секторизації прийому і передачі в напрямі неасоційованого термінала 520D доступу доти, поки неасоційований термінал 520D доступу присутній і підтримує активний виклик з фемтовузлом 510В. Коли неасоційований термінал 520D доступу бездіяльний, фемтовузол 510А повинен повертатися в режим всенаправленої передачі і прийому. Протягом періодів, коли фемтовузол керує нулем секторизації в конкретному напрямі, якщо є які-небудь асоційовані термінали 520 доступу в цьому напрямі, вони схильні до перебоїв. Відповідно, в зразковому варіанті здійснення фемтовузол 510 керує нулями секторизації (і) доти, поки сильний небажаний неасоційований термінал 520 доступу є активним, і (іі) тільки якщо небажана передача від неасоційованого термінала 520 доступу перевищує високе порогове значення інтенсивності сигналу в приймальному пристрої, як визначена в запиті 408, що означає те, що тестові повідомлення доступу від необхідних асоційованих терміналів доступу не повинні декодуватися в фемтовузлі 510. Із посиланням на фіг. 5В, потрібно зазначити, що фемтовузол 510В не повинен обов'язково керувати нулем секторизації в напрямі неасоційованого термінала 520А доступу, оскільки сигнал від неасоційованого термінала 520А доступу є не дуже сильним. Якщо фемтовузол 510В керує цим нулем секторизації в напрямі неасоційованого термінала 520А доступу, нуль секторизації повинен приводити до перебоїв в необхідному асоційованому терміналі 520Е доступу. Як загальний випадок описаного способу, якщо АР не може визначати напрям перешкод від неасоційованого термінала доступу (наприклад, дуже сильних навмисних перешкод, які насичують приймальний пристрій АР), вона може пробувати різні напрями для керування діаграмою спрямованості і керування положенням нуля діаграми спрямованості, щоб максимізувати якість сигналу, що приймається від асоційованого AT. Посилаючись тепер на фіг. 8 і знову посилаючись на фіг. 5А-5В, детальніше описуються операції, що стосуються використання оптимізації в потужності передачі по службових каналах, щоб дозволяти навмисні перешкоди і неоптимальну 97430 24 геометрію. Даний зразковий варіант здійснення використовує способи і пристрої, щоб запобігати навмисним перешкодам і неоптимальній геометрії з використанням оптимізованих рівнів потужності передачі по службових каналах в незапланованих розгортаннях базових станцій. Загалом, посилення потужності передачі службових каналів і повна потужність передачі фемтовузла вибираються на основі необхідного діапазону фемтовузла. Щоб дозволяти терміналам доступу виявляти фемтовузол в місцеположенні, де термінал доступу зазнає навмисних перешкод за допомогою сусіднього фемтовузла, який обмежує асоціювання, службові канали (наприклад, загальні канали керування, такі як канали пілотних сигналів, синхронізації і широкомовної передачі/пошукового викликів) можуть бути мультиплексовані з часовим розділенням каналів. Розглядаються різні числа часових шкал і способів для мультиплексування з часовим розділенням каналів. Крім того, службові канали можуть включатися тільки періодично, наприклад, при індексі циклу часового кванта асоційованих терміналів доступу, так що асоційовані термінали доступу можуть приймати повідомлення пошукового виклику. У додатковій конфігурації фемтовузол може взагалі не передавати сигнал. Проте, під час активного мовного виклику або передачі даних може не бути періодів бездіяльності, які надають сусідньому фемтовузлу можливість мультиплексувати з часовим розділенням каналів випадки навмисних перешкод в службових каналах, витікаючі з неоптимальної геометрії. Відповідно, зразковий варіант здійснення описує спосіб для оптимізації потужності передачі для службових сигналів (наприклад, каналів пілотних сигналів, синхронізації і широкомовної передачі/пошукового викликів), коли є активний виклик в фемтовузлі, і мультиплексування з часовим розділенням каналів службових сигналів є непрактичним. Наприклад, в 1×RTT- і WCDMA-мережах настройки посилення службових каналів (наприклад, каналів пілотних сигналів, пошукових викликів, синхронізації) регулюються для визначеної продуктивності на основі обмежень по геометрії і покриттю. Крім того, розгортання фемтовузлів демонструють деякі значні відмінності в порівнянні з розгортанням вузлів доступу макростільника. Різні відмінності включають в себе: 1. внаслідок обмеженого розміру покриття максимальні значення втрат в тракті передачі є набагато більш низькими в зонах (наприклад, стільники), що обслуговуються за допомогою фемтовузлів, в порівнянні із зонами (наприклад, стільники), що обслуговуються за допомогою вузлів доступу макростільника (наприклад, максимальні втрати в тракті передачі в 80 дБ в порівнянні з 140 дБ в макростільниковому розгортанні); 2. число одночасно активних терміналів доступу менше в стільники, що обслуговуються за допомогою фемтовузлів, чим в стільники, що обслуговуються за допомогою вузлів доступу макростільника (наприклад, 1-2 користувачі в порівнянні з 20-40 користувачами); 25 3. як пояснено вище, внаслідок вимог обмеженого асоціювання для фемтовузла неоптимальна геометрія може бути характерною для розгортань фемтовузлів на відміну від розгортань вузлів доступу макростільника. Ці відмінності можуть приводити до повністю інших оптимальних значеннь потужності для службових каналів для фемтовузлів 510. Оскільки фемтовузол 510, загалом, має мало (або взагалі не має) активних терміналів 520 доступу, повинне бути бажаним підтримка службових каналів при мінімальному значенні потужності, щоб мінімізувати перешкоди для сусідніх стільники, що обслуговуються за допомогою фемтовузлів 510, і стільники, що обслуговуються за допомогою вузлів 560 доступу макростільника (тобто при умові внутрішньоканального режиму роботи). Як приклад, один зразковий варіант здійснення направлений на оптимізацію пілотного каналу, проте, аналіз також може застосовуватися до інших службових каналів. У зразковому варіанті здійснення визначається оптимальне значення відношення трафіку до пілотних сигналів (Т2Р) для випадку одного мовного виклику, а також настройка потужності пілотних сигналів за умовчанням EcpDEFAULT. Коли керування потужністю в низхідній лінії зв'язку (прямої лінії зв'язку) приводить до модифікованого відношення трафіку до пілотних сигналів, потужність пілотних сигналів регулюється, щоб підтримувати найменше значення повної потужності, що передається і перешкод, що викликаються за допомогою сусіднього фемтовузла. Як приклад, термінал 520А доступу на межі власного фемтовузла 510А і сусіднього фемтовузла 510В демонструє рівні втрати в тракті передачі до обох фемтовузлів 510, і сусідній фемтовузол 510В передає на повній потужності, тим самим створюючи перешкоди Ior_max. У даному прикладі, при умові, що власний фемтовузол 510А передає пілотний канал при рівні посилення Еср, відношення "сигнал-шум" пілотного каналу (SNR) може бути записано таким чином: Ecp/Ior_max. Згідно з даним зразковим варіантом здійснення бажано знаходити оптимальну настройку Еср, яка приводить до найменшої повної потужності, що передається від власного фемтовузла 510А. Як представлено за допомогою етапу 802, рівень посилення пілотного каналу Еср ініціалізується до EcpDEFAULT. Таким чином, значення за умовчанням Еср (EcpDEFAULT) може бути визначене на основі обґрунтованих значень різниці навантаження і втрат в тракті передачі, очікуваних в фемтомережах. Як представлено на етапі 804, виклик трафіку (наприклад, мовний виклик) встановлюється між власним фемтоелементом 510А і терміналом 520А доступу з потужністю, що використовується в каналі трафіку, позначеному як Ect. У одному зразковому варіанті здійснення, значення Ect визначається за допомогою керування потужністю в низхідній лінії зв'язку (прямої лінії зв'язку), як представлене за допомогою запиту 806. Керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) використовується для того, щоб підт 97430 26 римувати необхідну якість обслуговування (наприклад, частоту помилок по пакетах, PER). Керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) може означати пониження Ect, як представлено за допомогою етапу 808, підвищення Ect, як представлено за допомогою етапу 810, або відсутність зміни в Ect. Як представлено в запиті 812, визначення частоти помилок по пакетах (PER) використовується для того, щоб ідентифікувати адекватну якість сигналу. Загалом, якщо Еср є дуже низьким, то якість оцінки каналу погіршується, що приводить до дуже великого Ect. У міру того як Еср підвищується, оцінка каналу повинна поліпшуватися, і необхідне Ect повинно знижуватися. Проте, якщо Еср є дуже великим, то якість оцінки каналу перевищує необхідну величину, що не приводить до подальшого зменшення Ect. Відповідно, коли PER є недостатнім, керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) регулює Ect. Оскільки перешкоди, формовані з іншими фемтовузлами, повинні бути мінімізовані, повинно бути бажаним мати оптимальне значення Еср, яке приводить до мінімуму (Ect+Ecp). Як представлено за допомогою етапу 814, ЕсрОРТІМAL визначається, як: EcpOPTIMAL  arg minEcp  f Ecp Ecp при іншому оптимальному значенні виявлене Еср, яке мінімізує повну потужність передачі, де: Ect = f(Ecp) (Функція f(.) може бути визначена через оффлайнові (автономні) моделювання або тести). Потім, як представлено за допомогою етапу 816, оптимальне значення Ect визначається таким чином: EcpOPTIMAL  f EcpOPTIMAL Як представлено за допомогою етапу 818, T2PОРТІМAL визначається таким чином: EctOPTIMAL T 2POPTIMAL  EcpOPTIMAL У іншому зразковому варіанті здійснення моделювання можуть бути виконані, щоб знаходити ЕсрОРТІМAL і ЕсtОРТІМAL для типових типів каналу, очікуваних в стільники фемтовузлів, з допомогою, наприклад, моделей рівномірного загасання, з розподілом Релея або Раїса, з низькою доплерівскою частотою, яка може відстежуватися за допомогою керування потужністю. Ці оптимальні значення залежать, в одному зразковому варіанті здійснення, від конкретної різниці втрат в тракті передачі термінала доступу до сусідньому фемтовузлу і потужності перешкод, що приймається від сусіднього-фемтовузла (наприклад, якщо мобільний термінал має втрати в тракті передачі до сусідньому фемтоелементу на 3 дБ менше в порівнянні з власним фемтоелементом, то оптимальні значення Еср і Ect повинні бути збільшені на 3 дБ). З іншого боку, в альтернативному зразковому варіанті здійснення, якщо сусідній фемтовузол передає на половині від Ior_max, то оптимальні значення Еср і Ect повинні бути знижені на 3 дБ. Проте, також зазначимо, що не дуже практично змінювати значення Еср дуже часто, оскільки воно 27 визначає межі передачі обслуговування фемтостільника. Таким чином, як указано, значення за умовчанням Еср (EcpDEFAULT) може бути визначене на основі обґрунтованих значень різниці навантаження і втрат в тракті передачі, очікуваних в фемтомережах. Посилаючись тепер на фіг. 9, щоб зберігати оптимальний режим роботи для випадків при більше високій, ніж очікувана, різниці навантаження і втрат в тракті передачі, в одному зразковому варіанті здійснення наступний алгоритм може бути виконаний для кожного з множини викликів, здійснюваних між фемтовузлом і декількома асоційованими терміналами доступу. Як представлено за допомогою етапу 902, рівень посилення пілотного каналу Еср ініціалізується до EcpDEFAULT для аналізу кожного мовного виклику. Таким чином, значення за умовчанням Еср (EcpDEFAULT) може бути визначене на основі обґрунтованих значень різниці навантаження і втрат в тракті передачі, очікуваних в фемтомережах. Як представлено на етапі 904, процес повторюється для кожного встановлення виклику між власним фемтоелементом 510А і асоційованими терміналами 520 доступу з потужністю, що використовується в каналі трафіку, позначеному як Ect. У одному зразковому варіанті здійснення значення Ect визначається за допомогою керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL), як представлено за допомогою запиту 906. Керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) використовується для того, щоб підтримувати необхідну якість обслуговування (наприклад, частоту помилок по пакетах, PER). Керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) може означати пониження Ect, як представлене за допомогою етапу 908, підвищення Ect, як представлено за допомогою етапу 910, або відсутність зміни в Ect. Як представлено в запиті 912, визначення частоти помилок по пакетах (PER) використовується для того, щоб ідентифікувати адекватну якість сигналу. Відповідно, коли PER є недостатнім, керування потужністю низхідної лінії зв'язку (прямої лінії зв'язку, FL) регулює Ect. Як представлено за допомогою етапу 918, T2PFILTERED (наприклад, EctFILTERED/EcpFILTERED) відстежується під час виклику. Мета фільтрації Т2Р полягає в тому, щоб виключати дрібномасштабні коливання з обчислення Т2Р. Наприклад, фільтр на основі ковзаючого середнього може використовуватися для того, щоб фільтрувати Ect і значення Еср, щоб обчислювати EctFILTERED і EcpFILTERED, відповідно. Як представлено в запиті 920, виконується визначення відносно значення T2PFILTERED. Якщо T2PFILTERED>T2POPTIMAL+Δ1, те, як представлено на етапі 922, Еср підвищується до наступного значення: Ecp  EctFILTERED T2POPTIMAL Як представлено в запиті 924, виконується визначення відносно значення T2PFILTERED. Якщо T2PFILTERED

Дивитися

Додаткова інформація

Назва патенту англійською

Interference management in a wireless communication system using adaptive path loss adjustment

Автори англійською

Nanda, Sanjiv, Walton, Jay Rodney, Yavuz, Mehmet

Назва патенту російською

Управление помехами в системе беспроводной связи с использованием управления диаграммой направленности и обнуления

Автори російською

Нанда Санджив, Уолтон Джей Родни, Явуз Мехмет

МПК / Мітки

МПК: H04B 1/10, H04W 16/28

Мітки: використанням, бездротового, спрямованості, перешкодами, системі, зв'язку, діаграмою, керування, обнуленням
