Спосіб дистанційного контролю тиску повітря в гумових кулях при проведенні вогневих робіт

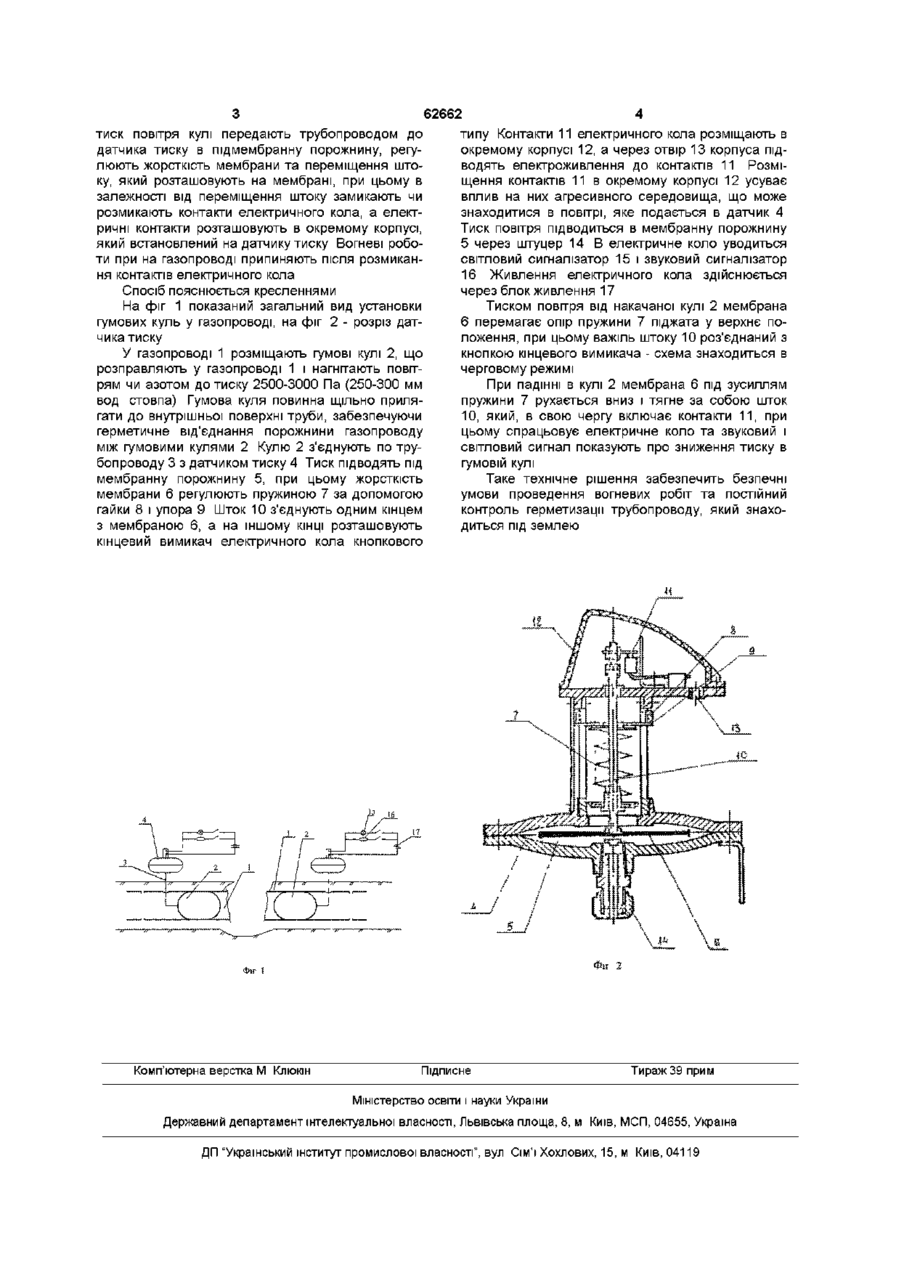

Спосіб дистанційного контролю тиску повітря в гумових кулях при проведенні вогневих робіт, який полягає в тому, що гумову кулю розташовують у газопроводі, розправляють, нагнітають у кулю повітря до попередньо заданого тиску, фіксують та контролюють цей тиск, який відрізняється тим, що тиск повітря кулі передають трубопроводом до датчика тиску в під мембранну порожнину, регулюють жорсткість мембрани та переміщення штока, який розташовують на мембрані, при цьому в залежності від переміщення штока контролюють тиск у кулі, а засіб індикації тиску виконують у вигляді електроконтактів, які розташовують в окремому корпусі Винахід відноситься до області техніки, а більш конкретно до способів і пристроїв індикації рівня тиску і може знайти широке застосування при ремонті трубопроводу з проведенням вогневих робіт у газовій промисловості Відомий спосіб дистанційної індикації тиску, при якому повітря подають на підпружинений плунжер, при цьому жорсткість пружини плунжера регулюють гвинтом жорсткості і фіксують пружину в заданому положенні, а засіб індикації виконують у вигляді двох електроконтактів, які замикаються при переміщенні плунжера, що дає можливість дистанційного зняття сигналу регулювання рівня тиску (див наприклад, заявку на винахід РФ 9510576 MnKG01L19/08 від 11 04 95) Однак зазначений спосіб не знайшов широкого застосування у зв'язку з тим, що при надходженні контрольованого середовища (наприклад, повітря з частками води або іншого агресивного включення) електроконтакти швидко виходять з ладу, що може призвести до помилкової сигналізації Крім цього, зазначений спосіб неможливо застосувати для дистанційної сигналізації тиску повітря в кулі при проведенні вогневих робіт при ремонті газопроводу Відомий спосіб ремонту газопроводу з застосуванням вогневих робіт Місце, на якому повинна проводитись вогнева робота з монтажу ремонтної заготівлі, необхідно відключити від газопроводу Найбільш розповсюджений спосіб відключення надувними гумовими кулями Гумові кулі встановлюють у газопроводі на відстані не менш 8-10 м в обидва боки від місця виконання вогневої роботи між технологічними отворами і місцем роботи Поміщену у газопровід і акуратно розправлену гумову кулю накачують повітрям або азотом до тиску 2500-ЗОООПа (250-300 мм вод стовпа) Гумова куля повинна щільно прилягати до внутрішньої поверхні труби, забезпечуючи герметичне від'єднання порожнини газопроводу між гумовими кулями Контроль тиску повітря контролюють Uподібним манометром За показаннями манометра повинний стежити черговий, що не завжди вчасно може визначити падіння тиску у кулі і настання небезпечного стану при проведенні вогневих робіт на газопроводі (див наприклад "Типову інструкцію з безпечного ведення вогневих робіт на газових об'єктах Мінгазпрома СРСР" Затверджена Мінгазпромом СРСР 03 08 98 р ) Зазначене технічне рішення прийняте як прототип В основу винаходу поставлена задача розробити такий спосіб дистанційного контролю тиску повітря в кулі при проведенні вогневих робіт за допомогою нової ПОСЛІДОВНОСТІ технологічних операцій, який забезпечить безпечні умови проведення вогневих робіт та постійний контроль герметизації трубопроводу Розв'язання цієї задачі полягає в тому, що у відомому способі дистанційного контролю тиску повітря в кулі при проведенні вогневих робіт, який полягає в тому, що гумову кулю розташовують у газопроводі, розправляють її у газопроводі, нагнітають кулю повітрям до наперед заданого тиску, (О (О (О 62662 тиск повітря кулі передають трубопроводом до датчика тиску в підмембранну порожнину, регулюють жорсткість мембрани та переміщення штоку, який розташовують на мембрані, при цьому в залежності від переміщення штоку замикають чи розмикають контакти електричного кола, а електричні контакти розташовують в окремому корпусі, який встановлений на датчику тиску Вогневі роботи при на газопроводі припиняють після розмикання контактів електричного кола Спосіб пояснюється кресленнями На фіг 1 показаний загальний вид установки гумових куль у газопроводі, на фіг 2 - розріз датчика тиску У газопроводі 1 розміщають гумові кулі 2, що розправляють у газопроводі 1 і нагнітають повітрям чи азотом до тиску 2500-3000 Па (250-300 мм вод стовпа) Гумова куля повинна щільно прилягати до внутрішньої поверхні труби, забезпечуючи герметичне від'єднання порожнини газопроводу між гумовими кулями 2 Кулю 2 з'єднують по трубопроводу 3 з датчиком тиску 4 Тиск підводять під мембранну порожнину 5, при цьому жорсткість мембрани 6 регулюють пружиною 7 за допомогою гайки 8 і упора 9 Шток 10 з'єднують одним кінцем з мембраною 6, а на іншому КІНЦІ розташовують кінцевий вимикач електричного кола кнопкового Комп'ютерна верстка М Клюкш типу Контакти 11 електричного кола розміщають в окремому корпусі 12, а через отвір 13 корпуса підводять електроживлення до контактів 11 Розміщення контактів 11 в окремому корпусі 12 усуває вплив на них агресивного середовища, що може знаходитися в повітрі, яке подається в датчик 4 Тиск повітря підводиться в мембранну порожнину 5 через штуцер 14 В електричне коло уводиться світловий сигналізатор 15 і звуковий сигналізатор 16 Живлення електричного кола здійснюється через блок живлення 17 Тиском повітря від накачаної кулі 2 мембрана 6 перемагає опір пружини 7 піджата у верхнє положення, при цьому важіль штоку 10 роз'єднаний з кнопкою кінцевого вимикача - схема знаходиться в черговому режимі При падінні в кулі 2 мембрана 6 під зусиллям пружини 7 рухається вниз і тягне за собою шток 10, який, в свою чергу включає контакти 1 1 , при цьому спрацьовує електричне коло та звуковий і світловий сигнал показують про зниження тиску в гумовій кулі Таке технічне рішення забезпечить безпечні умови проведення вогневих робіт та постійний контроль герметизації трубопроводу, який знаходиться під землею Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
