Нижня фундаментна частина збірної залізобетонної будівельної колони

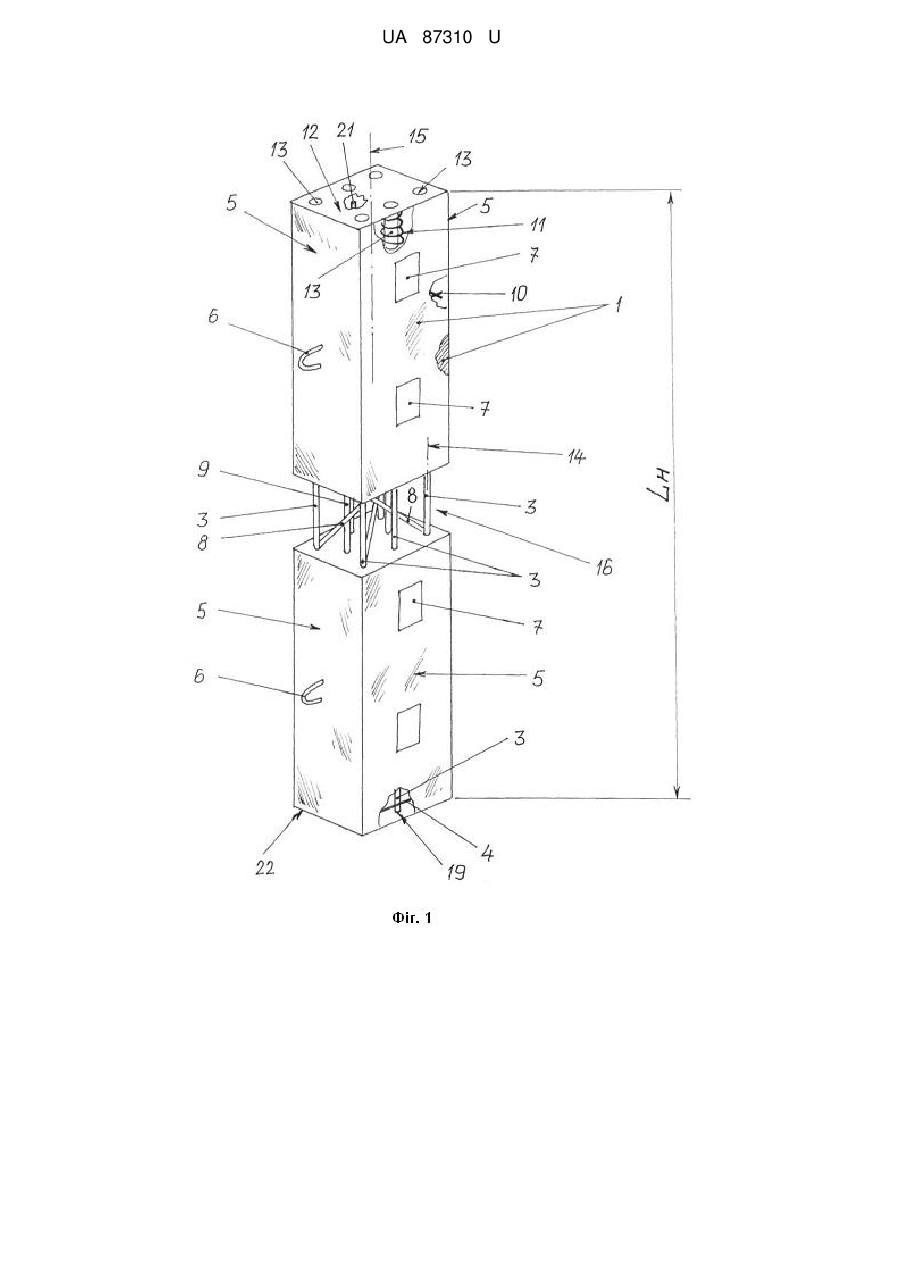

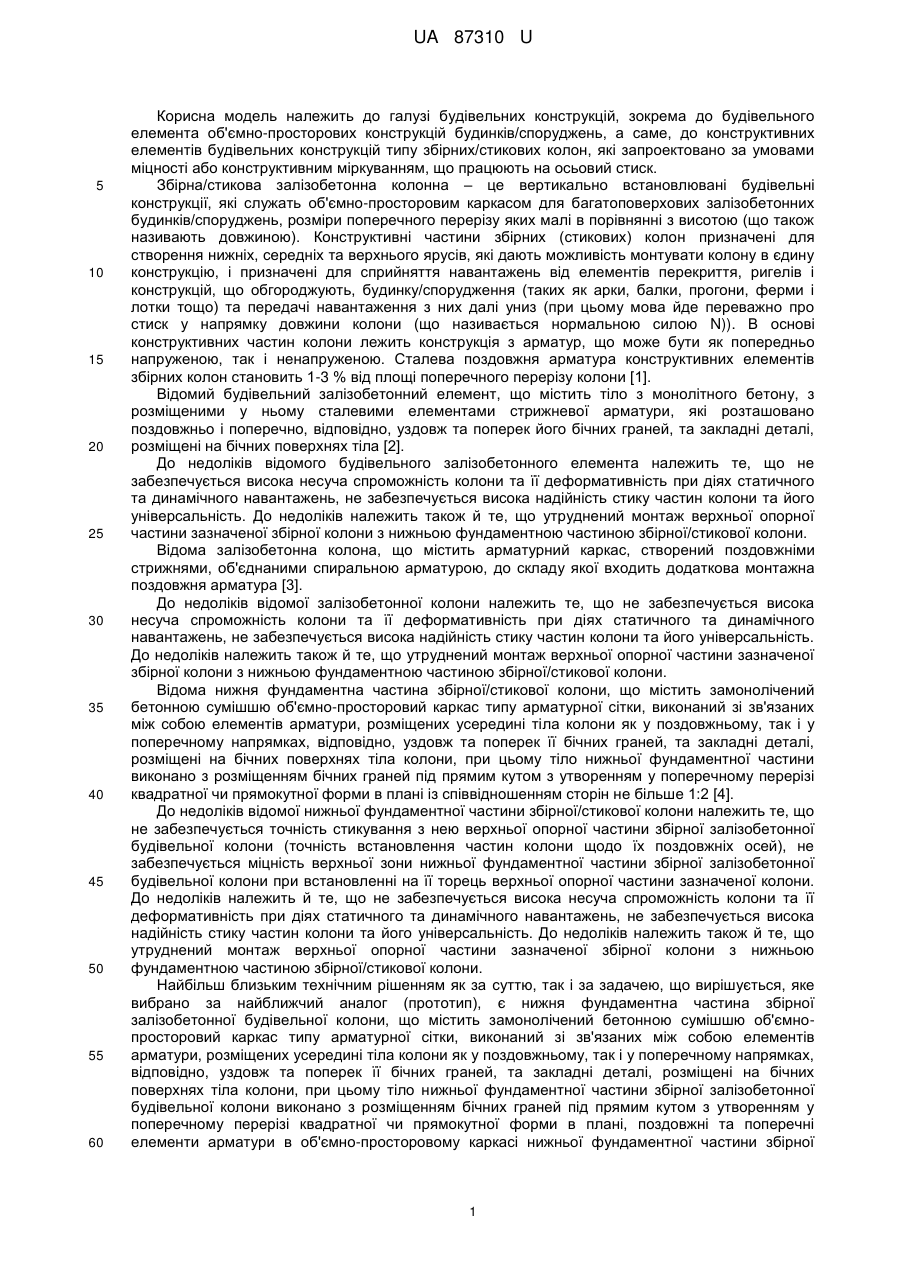

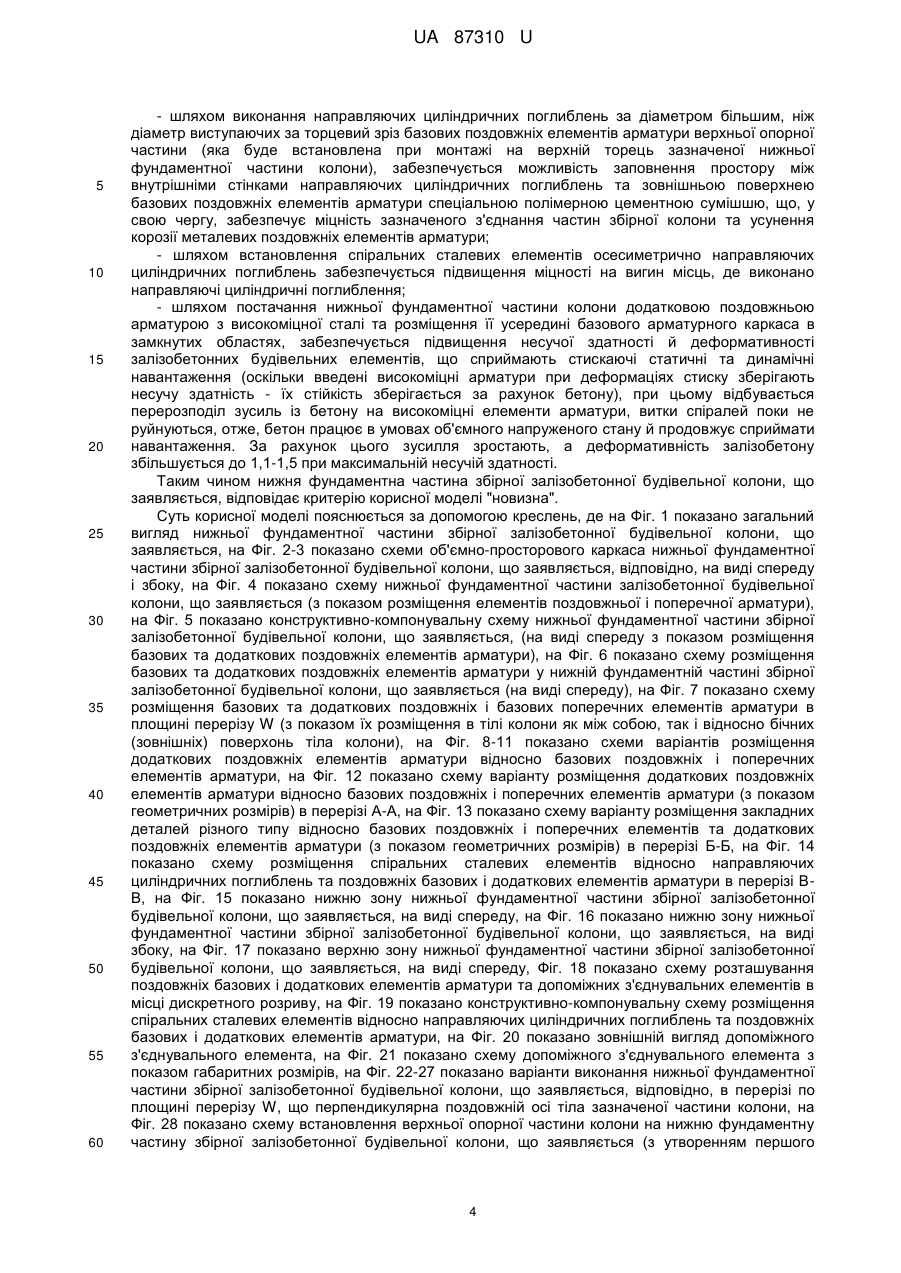

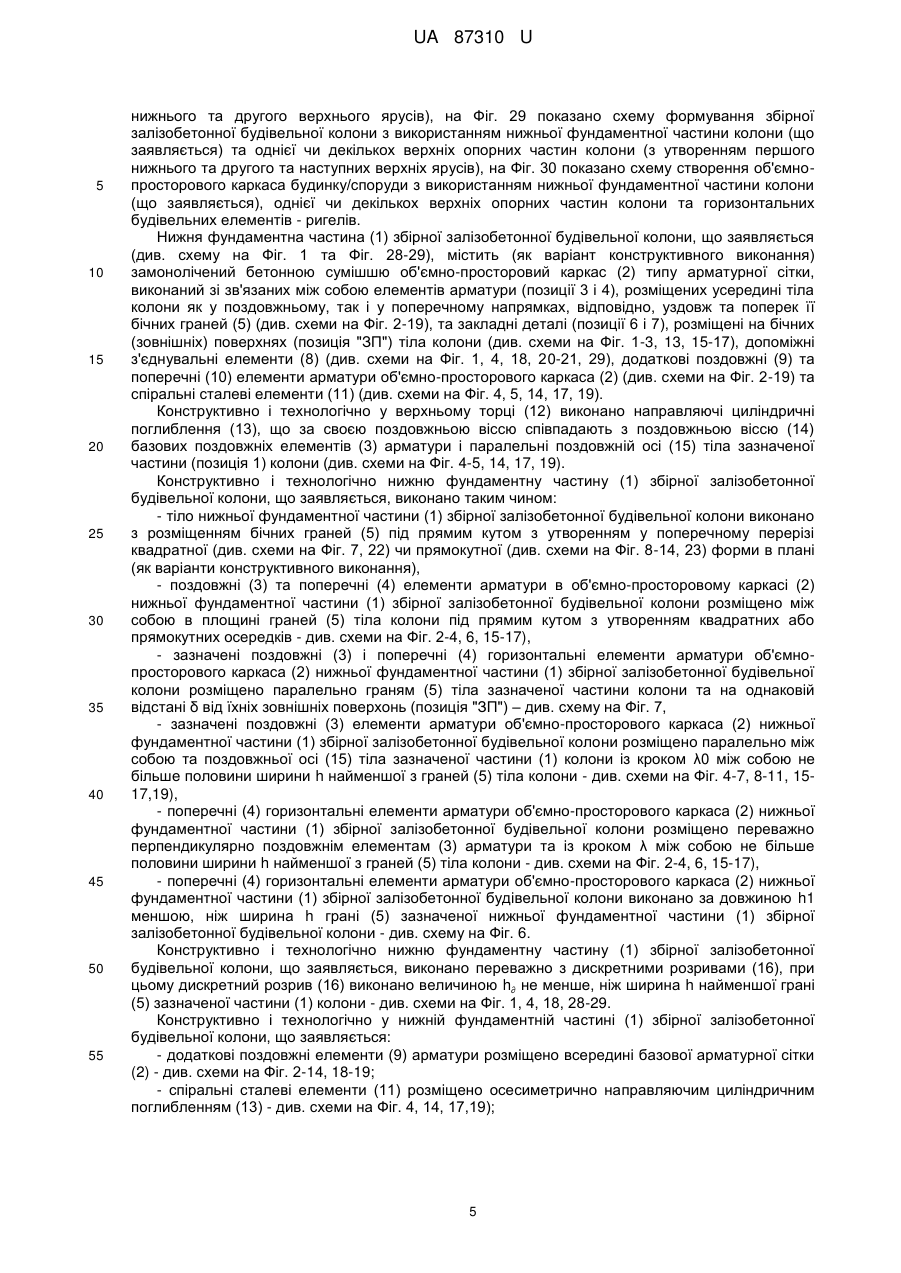

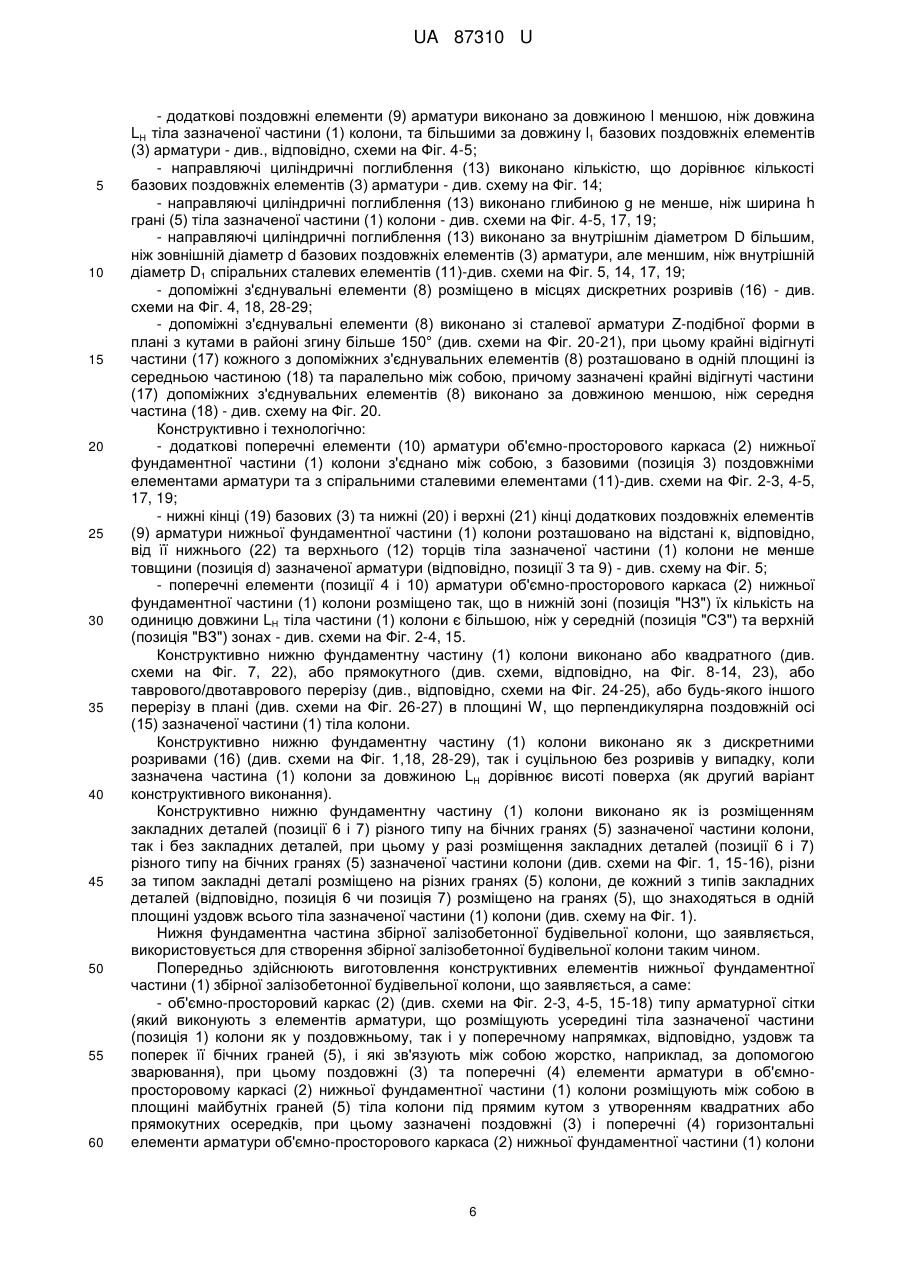

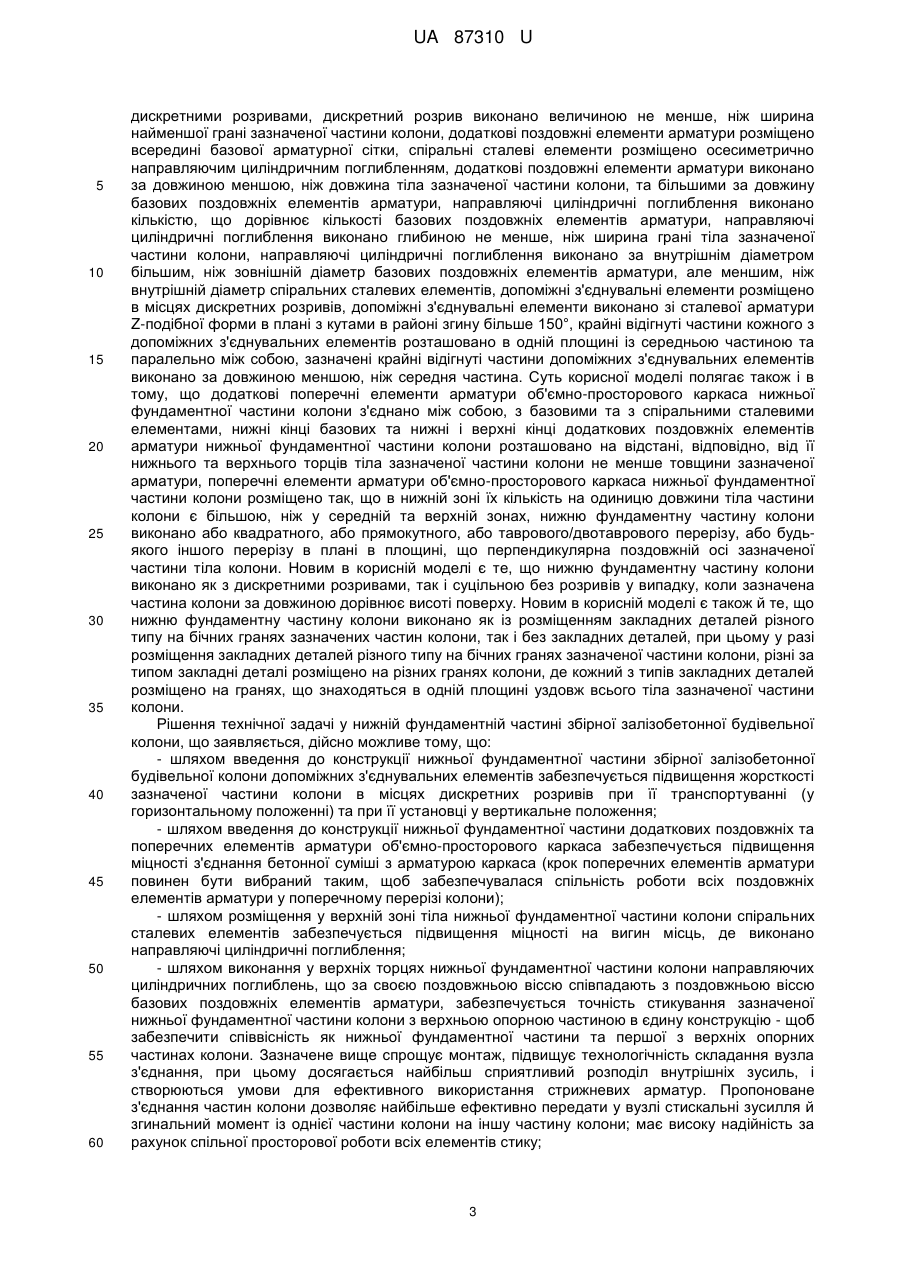

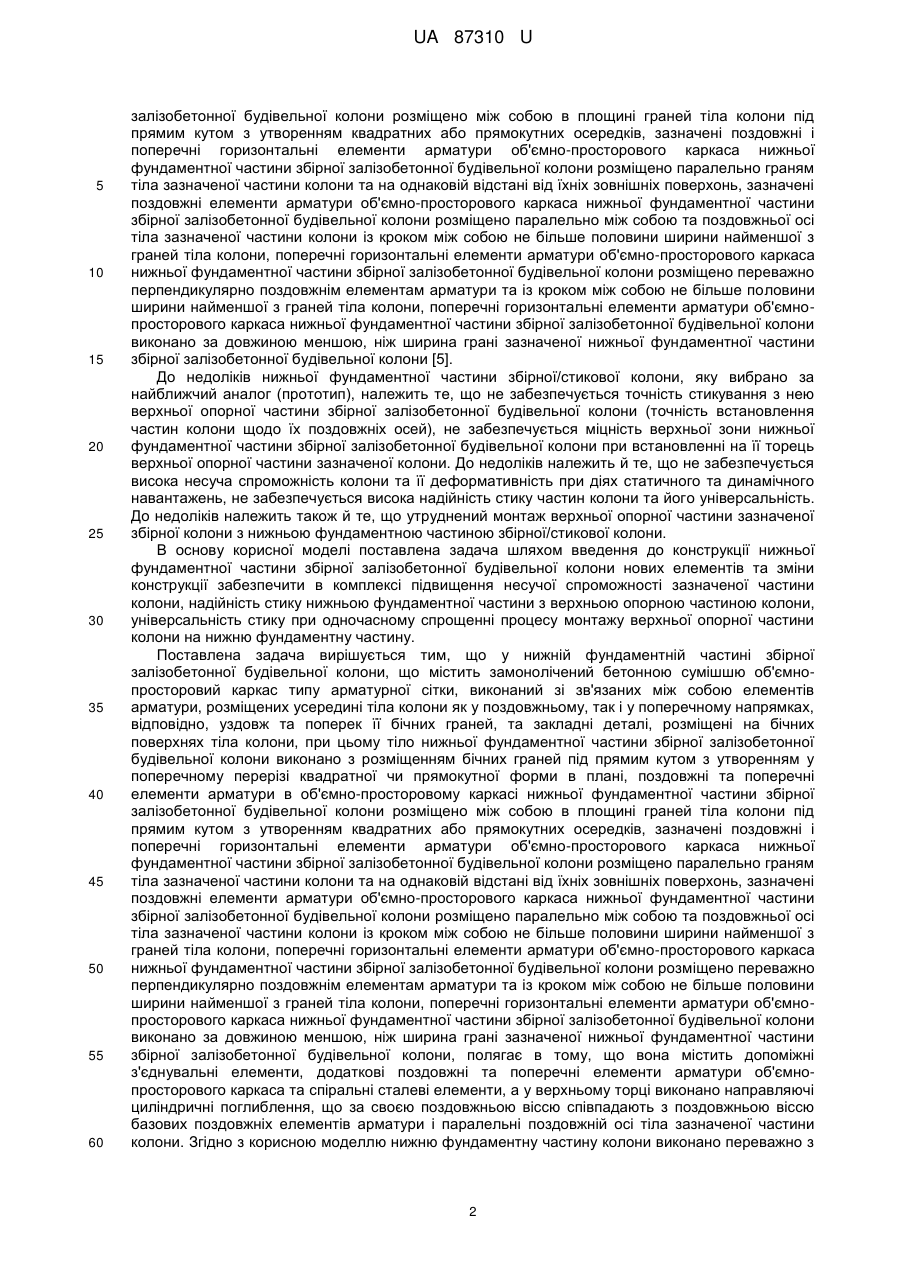

Реферат: UA 87310 U UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівельних конструкцій, зокрема до будівельного елемента об'ємно-просторових конструкцій будинків/споруджень, а саме, до конструктивних елементів будівельних конструкцій типу збірних/стикових колон, які запроектовано за умовами міцності або конструктивним міркуванням, що працюють на осьовий стиск. Збірна/стикова залізобетонна колонна – це вертикально встановлювані будівельні конструкції, які служать об'ємно-просторовим каркасом для багатоповерхових залізобетонних будинків/споруджень, розміри поперечного перерізу яких малі в порівнянні з висотою (що також називають довжиною). Конструктивні частини збірних (стикових) колон призначені для створення нижніх, середніх та верхнього ярусів, які дають можливість монтувати колону в єдину конструкцію, і призначені для сприйняття навантажень від елементів перекриття, ригелів і конструкцій, що обгороджують, будинку/спорудження (таких як арки, балки, прогони, ферми і лотки тощо) та передачі навантаження з них далі униз (при цьому мова йде переважно про стиск у напрямку довжини колони (що називається нормальною силою N)). В основі конструктивних частин колони лежить конструкція з арматур, що може бути як попередньо напруженою, так і ненапруженою. Сталева поздовжня арматура конструктивних елементів збірних колон становить 1-3 % від площі поперечного перерізу колони [1]. Відомий будівельний залізобетонний елемент, що містить тіло з монолітного бетону, з розміщеними у ньому сталевими елементами стрижневої арматури, які розташовано поздовжньо і поперечно, відповідно, уздовж та поперек його бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла [2]. До недоліків відомого будівельного залізобетонного елемента належить те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків належить також й те, що утруднений монтаж верхньої опорної частини зазначеної збірної колони з нижньою фундаментною частиною збірної/стикової колони. Відома залізобетонна колона, що містить арматурний каркас, створений поздовжніми стрижнями, об'єднаними спиральною арматурою, до складу якої входить додаткова монтажна поздовжня арматура [3]. До недоліків відомої залізобетонної колони належить те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків належить також й те, що утруднений монтаж верхньої опорної частини зазначеної збірної колони з нижньою фундаментною частиною збірної/стикової колони. Відома нижня фундаментна частина збірної/стикової колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла колони, при цьому тіло нижньої фундаментної частини виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані із співвідношенням сторін не більше 1:2 [4]. До недоліків відомої нижньої фундаментної частини збірної/стикової колони належить те, що не забезпечується точність стикування з нею верхньої опорної частини збірної залізобетонної будівельної колони (точність встановлення частин колони щодо їх поздовжніх осей), не забезпечується міцність верхньої зони нижньої фундаментної частини збірної залізобетонної будівельної колони при встановленні на її торець верхньої опорної частини зазначеної колони. До недоліків належить й те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків належить також й те, що утруднений монтаж верхньої опорної частини зазначеної збірної колони з нижньою фундаментною частиною збірної/стикової колони. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є нижня фундаментна частина збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємнопросторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла колони, при цьому тіло нижньої фундаментної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані, поздовжні та поперечні елементи арматури в об'ємно-просторовому каркасі нижньої фундаментної частини збірної 1 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі тіла зазначеної частини колони із кроком між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із кроком між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємнопросторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони виконано за довжиною меншою, ніж ширина грані зазначеної нижньої фундаментної частини збірної залізобетонної будівельної колони [5]. До недоліків нижньої фундаментної частини збірної/стикової колони, яку вибрано за найближчий аналог (прототип), належить те, що не забезпечується точність стикування з нею верхньої опорної частини збірної залізобетонної будівельної колони (точність встановлення частин колони щодо їх поздовжніх осей), не забезпечується міцність верхньої зони нижньої фундаментної частини збірної залізобетонної будівельної колони при встановленні на її торець верхньої опорної частини зазначеної колони. До недоліків належить й те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків належить також й те, що утруднений монтаж верхньої опорної частини зазначеної збірної колони з нижньою фундаментною частиною збірної/стикової колони. В основу корисної моделі поставлена задача шляхом введення до конструкції нижньої фундаментної частини збірної залізобетонної будівельної колони нових елементів та зміни конструкції забезпечити в комплексі підвищення несучої спроможності зазначеної частини колони, надійність стику нижньою фундаментної частини з верхньою опорною частиною колони, універсальність стику при одночасному спрощенні процесу монтажу верхньої опорної частини колони на нижню фундаментну частину. Поставлена задача вирішується тим, що у нижній фундаментній частині збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємнопросторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла колони, при цьому тіло нижньої фундаментної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані, поздовжні та поперечні елементи арматури в об'ємно-просторовому каркасі нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі тіла зазначеної частини колони із кроком між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із кроком між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємнопросторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони виконано за довжиною меншою, ніж ширина грані зазначеної нижньої фундаментної частини збірної залізобетонної будівельної колони, полягає в тому, що вона містить допоміжні з'єднувальні елементи, додаткові поздовжні та поперечні елементи арматури об'ємнопросторового каркаса та спіральні сталеві елементи, а у верхньому торці виконано направляючі циліндричні поглиблення, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони. Згідно з корисною моделлю нижню фундаментну частину колони виконано переважно з 2 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 дискретними розривами, дискретний розрив виконано величиною не менше, ніж ширина найменшої грані зазначеної частини колони, додаткові поздовжні елементи арматури розміщено всередині базової арматурної сітки, спіральні сталеві елементи розміщено осесиметрично направляючим циліндричним поглибленням, додаткові поздовжні елементи арматури виконано за довжиною меншою, ніж довжина тіла зазначеної частини колони, та більшими за довжину базових поздовжніх елементів арматури, направляючі циліндричні поглиблення виконано кількістю, що дорівнює кількості базових поздовжніх елементів арматури, направляючі циліндричні поглиблення виконано глибиною не менше, ніж ширина грані тіла зазначеної частини колони, направляючі циліндричні поглиблення виконано за внутрішнім діаметром більшим, ніж зовнішній діаметр базових поздовжніх елементів арматури, але меншим, ніж внутрішній діаметр спіральних сталевих елементів, допоміжні з'єднувальні елементи розміщено в місцях дискретних розривів, допоміжні з'єднувальні елементи виконано зі сталевої арматури Z-подібної форми в плані з кутами в районі згину більше 150°, крайні відігнуті частини кожного з допоміжних з'єднувальних елементів розташовано в одній площині із середньою частиною та паралельно між собою, зазначені крайні відігнуті частини допоміжних з'єднувальних елементів виконано за довжиною меншою, ніж середня частина. Суть корисної моделі полягає також і в тому, що додаткові поперечні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини колони з'єднано між собою, з базовими та з спіральними сталевими елементами, нижні кінці базових та нижні і верхні кінці додаткових поздовжніх елементів арматури нижньої фундаментної частини колони розташовано на відстані, відповідно, від її нижнього та верхнього торців тіла зазначеної частини колони не менше товщини зазначеної арматури, поперечні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини колони розміщено так, що в нижній зоні їх кількість на одиницю довжини тіла частини колони є більшою, ніж у середній та верхній зонах, нижню фундаментну частину колони виконано або квадратного, або прямокутного, або таврового/двотаврового перерізу, або будьякого іншого перерізу в плані в площині, що перпендикулярна поздовжній осі зазначеної частини тіла колони. Новим в корисній моделі є те, що нижню фундаментну частину колони виконано як з дискретними розривами, так і суцільною без розривів у випадку, коли зазначена частина колони за довжиною дорівнює висоті поверху. Новим в корисній моделі є також й те, що нижню фундаментну частину колони виконано як із розміщенням закладних деталей різного типу на бічних гранях зазначених частин колони, так і без закладних деталей, при цьому у разі розміщення закладних деталей різного типу на бічних гранях зазначеної частини колони, різні за типом закладні деталі розміщено на різних гранях колони, де кожний з типів закладних деталей розміщено на гранях, що знаходяться в одній площині уздовж всього тіла зазначеної частини колони. Рішення технічної задачі у нижній фундаментній частині збірної залізобетонної будівельної колони, що заявляється, дійсно можливе тому, що: - шляхом введення до конструкції нижньої фундаментної частини збірної залізобетонної будівельної колони допоміжних з'єднувальних елементів забезпечується підвищення жорсткості зазначеної частини колони в місцях дискретних розривів при її транспортуванні (у горизонтальному положенні) та при її установці у вертикальне положення; - шляхом введення до конструкції нижньої фундаментної частини додаткових поздовжніх та поперечних елементів арматури об'ємно-просторового каркаса забезпечується підвищення міцності з'єднання бетонної суміші з арматурою каркаса (крок поперечних елементів арматури повинен бути вибраний таким, щоб забезпечувалася спільність роботи всіх поздовжніх елементів арматури у поперечному перерізі колони); - шляхом розміщення у верхній зоні тіла нижньої фундаментної частини колони спіральних сталевих елементів забезпечується підвищення міцності на вигин місць, де виконано направляючі циліндричні поглиблення; - шляхом виконання у верхніх торцях нижньої фундаментної частини колони направляючих циліндричних поглиблень, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури, забезпечується точність стикування зазначеної нижньої фундаментної частини колони з верхньою опорною частиною в єдину конструкцію - щоб забезпечити співвісність як нижньої фундаментної частини та першої з верхніх опорних частинах колони. Зазначене вище спрощує монтаж, підвищує технологічність складання вузла з'єднання, при цьому досягається найбільш сприятливий розподіл внутрішніх зусиль, і створюються умови для ефективного використання стрижневих арматур. Пропоноване з'єднання частин колони дозволяє найбільше ефективно передати у вузлі стискальні зусилля й згинальний момент із однієї частини колони на іншу частину колони; має високу надійність за рахунок спільної просторової роботи всіх елементів стику; 3 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 - шляхом виконання направляючих циліндричних поглиблень за діаметром більшим, ніж діаметр виступаючих за торцевий зріз базових поздовжніх елементів арматури верхньої опорної частини (яка буде встановлена при монтажі на верхній торець зазначеної нижньої фундаментної частини колони), забезпечується можливість заповнення простору між внутрішніми стінками направляючих циліндричних поглиблень та зовнішньою поверхнею базових поздовжніх елементів арматури спеціальною полімерною цементною сумішшю, що, у свою чергу, забезпечує міцність зазначеного з'єднання частин збірної колони та усунення корозії металевих поздовжніх елементів арматури; - шляхом встановлення спіральних сталевих елементів осесиметрично направляючих циліндричних поглиблень забезпечується підвищення міцності на вигин місць, де виконано направляючі циліндричні поглиблення; - шляхом постачання нижньої фундаментної частини колони додатковою поздовжньою арматурою з високоміцної сталі та розміщення її усередині базового арматурного каркаса в замкнутих областях, забезпечується підвищення несучої здатності й деформативності залізобетонних будівельних елементів, що сприймають стискаючі статичні та динамічні навантаження (оскільки введені високоміцні арматури при деформаціях стиску зберігають несучу здатність - їх стійкість зберігається за рахунок бетону), при цьому відбувається перерозподіл зусиль із бетону на високоміцні елементи арматури, витки спіралей поки не руйнуються, отже, бетон працює в умовах об'ємного напруженого стану й продовжує сприймати навантаження. За рахунок цього зусилля зростають, а деформативність залізобетону збільшується до 1,1-1,5 при максимальній несучій здатності. Таким чином нижня фундаментна частина збірної залізобетонної будівельної колони, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, на Фіг. 2-3 показано схеми об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, відповідно, на виді спереду і збоку, на Фіг. 4 показано схему нижньої фундаментної частини залізобетонної будівельної колони, що заявляється (з показом розміщення елементів поздовжньої і поперечної арматури), на Фіг. 5 показано конструктивно-компонувальну схему нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, (на виді спереду з показом розміщення базових та додаткових поздовжніх елементів арматури), на Фіг. 6 показано схему розміщення базових та додаткових поздовжніх елементів арматури у нижній фундаментній частині збірної залізобетонної будівельної колони, що заявляється (на виді спереду), на Фіг. 7 показано схему розміщення базових та додаткових поздовжніх і базових поперечних елементів арматури в площині перерізу W (з показом їх розміщення в тілі колони як між собою, так і відносно бічних (зовнішніх) поверхонь тіла колони), на Фіг. 8-11 показано схеми варіантів розміщення додаткових поздовжніх елементів арматури відносно базових поздовжніх і поперечних елементів арматури, на Фіг. 12 показано схему варіанту розміщення додаткових поздовжніх елементів арматури відносно базових поздовжніх і поперечних елементів арматури (з показом геометричних розмірів) в перерізі А-А, на Фіг. 13 показано схему варіанту розміщення закладних деталей різного типу відносно базових поздовжніх і поперечних елементів та додаткових поздовжніх елементів арматури (з показом геометричних розмірів) в перерізі Б-Б, на Фіг. 14 показано схему розміщення спіральних сталевих елементів відносно направляючих циліндричних поглиблень та поздовжніх базових і додаткових елементів арматури в перерізі ВВ, на Фіг. 15 показано нижню зону нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, на виді спереду, на Фіг. 16 показано нижню зону нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, на виді збоку, на Фіг. 17 показано верхню зону нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, на виді спереду, Фіг. 18 показано схему розташування поздовжніх базових і додаткових елементів арматури та допоміжних з'єднувальних елементів в місці дискретного розриву, на Фіг. 19 показано конструктивно-компонувальну схему розміщення спіральних сталевих елементів відносно направляючих циліндричних поглиблень та поздовжніх базових і додаткових елементів арматури, на Фіг. 20 показано зовнішній вигляд допоміжного з'єднувального елемента, на Фіг. 21 показано схему допоміжного з'єднувального елемента з показом габаритних розмірів, на Фіг. 22-27 показано варіанти виконання нижньої фундаментної частини збірної залізобетонної будівельної колони, що заявляється, відповідно, в перерізі по площині перерізу W, що перпендикулярна поздовжній осі тіла зазначеної частини колони, на Фіг. 28 показано схему встановлення верхньої опорної частини колони на нижню фундаментну частину збірної залізобетонної будівельної колони, що заявляється (з утворенням першого 4 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 нижнього та другого верхнього ярусів), на Фіг. 29 показано схему формування збірної залізобетонної будівельної колони з використанням нижньої фундаментної частини колони (що заявляється) та однієї чи декількох верхніх опорних частин колони (з утворенням першого нижнього та другого та наступних верхніх ярусів), на Фіг. 30 показано схему створення об'ємнопросторового каркаса будинку/споруди з використанням нижньої фундаментної частини колони (що заявляється), однієї чи декількох верхніх опорних частин колони та горизонтальних будівельних елементів - ригелів. Нижня фундаментна частина (1) збірної залізобетонної будівельної колони, що заявляється (див. схему на Фіг. 1 та Фіг. 28-29), містить (як варіант конструктивного виконання) замонолічений бетонною сумішшю об'ємно-просторовий каркас (2) типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури (позиції 3 і 4), розміщених усередині тіла колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней (5) (див. схеми на Фіг. 2-19), та закладні деталі (позиції 6 і 7), розміщені на бічних (зовнішніх) поверхнях (позиція "ЗП") тіла колони (див. схеми на Фіг. 1-3, 13, 15-17), допоміжні з'єднувальні елементи (8) (див. схеми на Фіг. 1, 4, 18, 20-21, 29), додаткові поздовжні (9) та поперечні (10) елементи арматури об'ємно-просторового каркаса (2) (див. схеми на Фіг. 2-19) та спіральні сталеві елементи (11) (див. схеми на Фіг. 4, 5, 14, 17, 19). Конструктивно і технологічно у верхньому торці (12) виконано направляючі циліндричні поглиблення (13), що за своєю поздовжньою віссю співпадають з поздовжньою віссю (14) базових поздовжніх елементів (3) арматури і паралельні поздовжній осі (15) тіла зазначеної частини (позиція 1) колони (див. схеми на Фіг. 4-5, 14, 17, 19). Конструктивно і технологічно нижню фундаментну частину (1) збірної залізобетонної будівельної колони, що заявляється, виконано таким чином: - тіло нижньої фундаментної частини (1) збірної залізобетонної будівельної колони виконано з розміщенням бічних граней (5) під прямим кутом з утворенням у поперечному перерізі квадратної (див. схеми на Фіг. 7, 22) чи прямокутної (див. схеми на Фіг. 8-14, 23) форми в плані (як варіанти конструктивного виконання), - поздовжні (3) та поперечні (4) елементи арматури в об'ємно-просторовому каркасі (2) нижньої фундаментної частини (1) збірної залізобетонної будівельної колони розміщено між собою в площині граней (5) тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків - див. схеми на Фіг. 2-4, 6, 15-17), - зазначені поздовжні (3) і поперечні (4) горизонтальні елементи арматури об'ємнопросторового каркаса (2) нижньої фундаментної частини (1) збірної залізобетонної будівельної колони розміщено паралельно граням (5) тіла зазначеної частини колони та на однаковій відстані δ від їхніх зовнішніх поверхонь (позиція "ЗП") – див. схему на Фіг. 7, - зазначені поздовжні (3) елементи арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі (15) тіла зазначеної частини (1) колони із кроком λ0 між собою не більше половини ширини h найменшої з граней (5) тіла колони - див. схеми на Фіг. 4-7, 8-11, 1517,19), - поперечні (4) горизонтальні елементи арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам (3) арматури та із кроком λ між собою не більше половини ширини h найменшої з граней (5) тіла колони - див. схеми на Фіг. 2-4, 6, 15-17), - поперечні (4) горизонтальні елементи арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) збірної залізобетонної будівельної колони виконано за довжиною h1 меншою, ніж ширина h грані (5) зазначеної нижньої фундаментної частини (1) збірної залізобетонної будівельної колони - див. схему на Фіг. 6. Конструктивно і технологічно нижню фундаментну частину (1) збірної залізобетонної будівельної колони, що заявляється, виконано переважно з дискретними розривами (16), при цьому дискретний розрив (16) виконано величиною h∂ не менше, ніж ширина h найменшої грані (5) зазначеної частини (1) колони - див. схеми на Фіг. 1, 4, 18, 28-29. Конструктивно і технологічно у нижній фундаментній частині (1) збірної залізобетонної будівельної колони, що заявляється: - додаткові поздовжні елементи (9) арматури розміщено всередині базової арматурної сітки (2) - див. схеми на Фіг. 2-14, 18-19; - спіральні сталеві елементи (11) розміщено осесиметрично направляючим циліндричним поглибленням (13) - див. схеми на Фіг. 4, 14, 17,19); 5 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 - додаткові поздовжні елементи (9) арматури виконано за довжиною l меншою, ніж довжина LН тіла зазначеної частини (1) колони, та більшими за довжину l1 базових поздовжніх елементів (3) арматури - див., відповідно, схеми на Фіг. 4-5; - направляючі циліндричні поглиблення (13) виконано кількістю, що дорівнює кількості базових поздовжніх елементів (3) арматури - див. схему на Фіг. 14; - направляючі циліндричні поглиблення (13) виконано глибиною g не менше, ніж ширина h грані (5) тіла зазначеної частини (1) колони - див. схеми на Фіг. 4-5, 17, 19; - направляючі циліндричні поглиблення (13) виконано за внутрішнім діаметром D більшим, ніж зовнішній діаметр d базових поздовжніх елементів (3) арматури, але меншим, ніж внутрішній діаметр D1 спіральних сталевих елементів (11)-див. схеми на Фіг. 5, 14, 17, 19; - допоміжні з'єднувальні елементи (8) розміщено в місцях дискретних розривів (16) - див. схеми на Фіг. 4, 18, 28-29; - допоміжні з'єднувальні елементи (8) виконано зі сталевої арматури Z-подібної форми в плані з кутами в районі згину більше 150° (див. схеми на Фіг. 20-21), при цьому крайні відігнуті частини (17) кожного з допоміжних з'єднувальних елементів (8) розташовано в одній площині із середньою частиною (18) та паралельно між собою, причому зазначені крайні відігнуті частини (17) допоміжних з'єднувальних елементів (8) виконано за довжиною меншою, ніж середня частина (18) - див. схему на Фіг. 20. Конструктивно і технологічно: - додаткові поперечні елементи (10) арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони з'єднано між собою, з базовими (позиція 3) поздовжніми елементами арматури та з спіральними сталевими елементами (11)-див. схеми на Фіг. 2-3, 4-5, 17, 19; - нижні кінці (19) базових (3) та нижні (20) і верхні (21) кінці додаткових поздовжніх елементів (9) арматури нижньої фундаментної частини (1) колони розташовано на відстані к, відповідно, від її нижнього (22) та верхнього (12) торців тіла зазначеної частини (1) колони не менше товщини (позиція d) зазначеної арматури (відповідно, позиції 3 та 9) - див. схему на Фіг. 5; - поперечні елементи (позиції 4 і 10) арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони розміщено так, що в нижній зоні (позиція "НЗ") їх кількість на одиницю довжини LН тіла частини (1) колони є більшою, ніж у середній (позиція "СЗ") та верхній (позиція "ВЗ") зонах - див. схеми на Фіг. 2-4, 15. Конструктивно нижню фундаментну частину (1) колони виконано або квадратного (див. схеми на Фіг. 7, 22), або прямокутного (див. схеми, відповідно, на Фіг. 8-14, 23), або таврового/двотаврового перерізу (див., відповідно, схеми на Фіг. 24-25), або будь-якого іншого перерізу в плані (див. схеми на Фіг. 26-27) в площині W, що перпендикулярна поздовжній осі (15) зазначеної частини (1) тіла колони. Конструктивно нижню фундаментну частину (1) колони виконано як з дискретними розривами (16) (див. схеми на Фіг. 1,18, 28-29), так і суцільною без розривів у випадку, коли зазначена частина (1) колони за довжиною LН дорівнює висоті поверха (як другий варіант конструктивного виконання). Конструктивно нижню фундаментну частину (1) колони виконано як із розміщенням закладних деталей (позиції 6 і 7) різного типу на бічних гранях (5) зазначеної частини колони, так і без закладних деталей, при цьому у разі розміщення закладних деталей (позиції 6 і 7) різного типу на бічних гранях (5) зазначеної частини колони (див. схеми на Фіг. 1, 15-16), різни за типом закладні деталі розміщено на різних гранях (5) колони, де кожний з типів закладних деталей (відповідно, позиція 6 чи позиція 7) розміщено на гранях (5), що знаходяться в одній площині уздовж всього тіла зазначеної частини (1) колони (див. схему на Фіг. 1). Нижня фундаментна частина збірної залізобетонної будівельної колони, що заявляється, використовується для створення збірної залізобетонної будівельної колони таким чином. Попередньо здійснюють виготовлення конструктивних елементів нижньої фундаментної частини (1) збірної залізобетонної будівельної колони, що заявляється, а саме: - об'ємно-просторовий каркас (2) (див. схеми на Фіг. 2-3, 4-5, 15-18) типу арматурної сітки (який виконують з елементів арматури, що розміщують усередині тіла зазначеної частини (позиція 1) колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней (5), і які зв'язують між собою жорстко, наприклад, за допомогою зварювання), при цьому поздовжні (3) та поперечні (4) елементи арматури в об'ємнопросторовому каркасі (2) нижньої фундаментної частини (1) колони розміщують між собою в площині майбутніх граней (5) тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, при цьому зазначені поздовжні (3) і поперечні (4) горизонтальні елементи арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони 6 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщують паралельно граням (5) тіла зазначеної частини (позиція 1) колони та на однаковій відстані δ від їхніх зовнішніх поверхонь (позиція "ЗП") (див. схему на Фіг. 7), зазначені поздовжні елементи (3) арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони розміщують паралельно між собою та поздовжньої осі (15) тіла зазначеної частини (позиція 1) колони із кроком λ0 між собою не більше половини ширини h найменшої з граней (5) тіла (позиція 1) колони (як варіант конструктивного виконання при інших можливих варіантах див. схеми на Фіг. 4-5, 18-19), поперечні горизонтальні елементи (4) арматури об'ємнопросторового каркаса (2) нижньої фундаментної частини (1) колони розміщують переважно перпендикулярно поздовжнім елементам (3) арматури та із кроком λ між собою не більше половини ширини h найменшої з граней (5) тіла колони (як варіант конструктивного виконання при інших можливих варіантах - див. схеми на Фіг. 4, 6, 15-17), поперечні горизонтальні елементи (4) арматури об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони виконують за довжиною h1 меншою, ніж ширина h грані (5) зазначеної частини (1) колони (див. схему на Фіг. 6), причому поперечні горизонтальні елементи (4) арматури об'ємнопросторового каркаса (2) нижньої фундаментної частини (1) колони розміщують за його довжиною так, що їх кількість у нижніх зонах (позиція "НЗ") на одиницю довжини (позиція LН) тіла частини (позиція 1) колони є більшою, ніж у середній (позиція "СЗ") та верхній (позиція "ВЗ") зонах (див. схеми на Фіг. 2-3, 4, 15-17); - спіральні сталеві елементи (11) (які виготовляють за внутрішнім діаметром D1 більшим, ніж зовнішній діаметр d поздовжніх базових елементів (3) арматури) - див. схему на Фіг. 19; - додаткові поздовжні (9) та поперечні (горизонтальні) елементи (10) арматури; - закладні деталі (а саме, петлі (6) та закладні пластинчасті елементи (7)-див. схеми на Фіг. 1-2-3, 15-17). Спіральні сталеві елементи (11) з'єднують з базовим об'ємно-просторовим каркасом (2) нижньої фундаментної частини (1) колони за допомогою додаткових поперечних елементів (10) арматури (наприклад, за допомогою зварювання), при цьому додаткові поперечні елементи (10) арматури об'ємно-просторового каркаса (2) з'єднують із спіральними сталевими елементами (11) переважно за периметром колони на відстані δ від зовнішньої стінки/поверхні (позиція "ЗП") грані (5) не менше, ніж 20 мм (щоб був зазор, який при замоноличуванні буде заповнений бетонною сумішшю). Далі у форму встановлюють об'ємно-просторовий каркас (2) (який розміщують із зазором не менше 20 мм до стінок форми, щоб був зазор, який при замонолічуванні буде заповнений бетонною сумішшю), встановлюють спіральні сталеві елементи (11) (які встановлюють так, щоб їх поздовжня вісь співпадала з поздовжньою віссю (14) базових поздовжніх елементів (3) арматури, а вони самі були розташовані паралельно поздовжній осі (15) тіла нижньої фундаментної частини (1) колони). Осесиметрично спіральних сталевих елементів (11) встановлюють циліндричні форми, які будуть створювати направляючі циліндричні поглиблення (13) (їх виготовляють за зовнішнім діаметром D меншим, ніж внутрішній діаметр Di спіральних сталевих елементів (11), щоб між внутрішньою поверхнею спіральних сталевих елементів (11) і зовнішньою поверхнею циліндричних форм був зазор δι (див. схему на Фіг. 19), який при замонолічуванні буде заповнений бетонною сумішшю). Циліндричні форми виконують такою довжиною, щоб глибина g направляючих циліндричних поглиблень (13) була не менше, ніж ширина h грані (5) тіла зазначеної частини (1) колони (та, відповідно, не менше, ніж довжина / виступаючих вільних кінців (позиція 23) базових поздовжніх елементів (3) арматури, які будуть мати верхні опорні частини (24) колони - див. схему на Фіг. 28), при цьому зазначені циліндричні форми виконують за зовнішнім діаметром D більшим, ніж зовнішній діаметр d базових поздовжніх елементів (3) арматури. Циліндричні форми встановлюють за кількістю, що дорівнює кількості базових поздовжніх елементів (3) арматури. При цьому об'ємно-просторовий каркас (2) нижньої фундаментної частини (1) колони розміщують у формі для заливання бетонної суміші так, щоб нижні кінці (19) базових поздовжніх елементів (3) арматури та нижні кінці (20) додаткових поздовжніх елементів (9) арматури не виходили після замонолічування з нижнього торця (22) тіла зазначеної частини (позиція 1) колони, а знаходилися на відстані А, відповідно, від її нижнього торця (22), не менше товщини d зазначеної арматури (позиція 3) - див. схему на Фіг. 5. Після цього (як варіант технологічного процесу виготовлення нижньої фундаментної частини (1) колони) в середину об'ємно-просторового каркаса (2) нижньої фундаментної частини (1) колони встановлюють додаткові поздовжні елементи (9) арматури, при цьому їх розміщують так, щоб вони були розташовані симетрично поздовжньої осі (15) зазначеної нижньої фундаментної частини (1) колони та паралельно базових поздовжніх елементів (3) арматури, причому зазначені додаткові поздовжні елементи (9) арматури встановлюють так, щоб нижні (20) і верхні 7 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 (21) кінці додаткових поздовжніх елементів (9) арматури нижньої фундаментної частини (1) колони знаходилися на відстані k, відповідно, від її нижнього (22) та верхнього (12) торців не менше товщини d зазначеної арматури (позиції 3 та 9) - див. схему на Фіг. 5. Далі за розрахунками довжини LН нижньої фундаментної частини (1) колони у розрахункових місцях (що будуть являти собою дискретні розриви (16) - як варіант конструктивного виконання нижньої фундаментної частини (1) колони) встановлюють допоміжні з'єднувальні елементи (8) (див. схему на Фіг. 18), які конструктивно і технологічно виконано зі сталевої арматури Zподібної форми в плані з кутами β в районі згину більше 150° (див. схему на Фіг. 20) так, що крайні відігнуті частини (17) кожного з допоміжних з'єднувальних елементів (8) розташовано в одній площині із середньою частиною (18) та паралельно між собою (див. схеми на Фіг. 20-21), а зазначені крайні відігнуті частини (17) допоміжних з'єднувальних елементів (8) виконано за довжиною меншою, ніж зазначена середня частина (18) (див. схеми на Фіг. 4, 18, 20-21). Зазначені місця дискретних розривів (16) заповнюють вкладишами для створення порожнини після замонолічування форми бетонною сумішшю (у варіанті, коли нижню фундаментну частину (1) колони виконують без дискретних розривів (16), вкладиші для створення порожнини - не встановлюють). У варіанті конструктивного виконання нижньої фундаментної частини (1) колони, коли застосовуються закладні деталі (позиції 6 і 7), зазначені закладні деталі розміщують в формі так, щоб вони опинилися на бічних (зовнішніх) поверхнях (позиція "ЗП") майбутнього тіла зазначеної частини (1) колони, при цьому різні за типом закладні деталі (позиції 6 і 7) розміщують так, щоб вони були на різних гранях (5) майбутнього тіла зазначеної частини (1) колони, переважно посередині грані (5) та симетрично її геометричного центру (як варіант технологічного процесу виготовлення нижньої фундаментної частини (1) колони). У разі розміщення закладних деталей (позиції 6 і 7) різного типу на бічних гранях (5) зазначеної частини (1) колони, різні за типом закладні деталі (позиції 6 і 7) розміщують на різних гранях (5) частини (1) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї нижньої фундаментної частини (1) колони. У варіанті, коли нижню фундаментну частину (1) колони виконують без закладних деталей, вони у форму (призначену для виготовлення нижньої фундаментної частини (1) колони) - не встановлюються. Форму для виготовлення нижньої фундаментної частини (1) збірної (стикової) колони виконують такою, щоб її довжина LН в n разів (де n>5) перевищувала ширину h її найменшої грані (5) (при прямокутному перерізі), а бічні грані (5) знаходилися під прямим кутом з утворенням у поперечному перерізі квадратної (див. схему на Фіг. 22) чи прямокутної форми в плані (див. схему на Фіг. 23) із співвідношенням сторін не більше 1:1,5 (як варіант конструктивного виконання), або будь-якої іншої форми в плані (див. схеми на Фіг. 24-27) в площині W, що перпендикулярна поздовжній осі (15) нижньої фундаментної частини (1) колони. Після цього за відповідною технологією [6], [7], [8] замонолічують у формі бетонною сумішшю виготовлений попередньо об'ємно-просторовий каркас (2) (типу арматурної сітки) і створюють таким чином тіло нижньої фундаментної частини (1)колони. При виготовленні тіла нижньої фундаментної частини (1) колони для бетонної суміші використовують високоміцні матеріали. Зазначені частини (1) збірної залізобетонної колони виготовляють тільки з армованого бетону - з важкого бетону, як найбільш міцного виду бетону. Основними вимогами до зазначених бетонних сумішей для колон є: легкість перемішування, транспортування, укладання. Бетонні суміші повинні мати певну швидкість твердіння. Використовуються наступні марки М300, М400, М500, М600. Завдяки використанню сучасних матеріалів збірна залізобетонна колона може переносити величезні вертикальні навантаження, зберігаючи свої несучі здатності. Для арматури (позиції 3, 4, 9 і 10), використовуваної у виробництві нижньої фундаментної частини (1) залізобетонних колон (для створення армованого просторового каркаса (позиція 2)), так само пред'являється певний список вимог, таких як високі міцнісні й пластичні механічні властивості, міцність і твердість зчеплення з бетоном, гарна зварюваність, низька розпорність у бетоні, утомна міцність і корозійна стійкість. В основі нижньої фундаментної частини (1) колони лежить конструкція (позиція 2) з арматур (позиції 3, 4, 9 і 10), що може бути як попередньо напруженою, так і ненапруженою. Таким чином у процесі замонолічування отримують тіло нижньої фундаментної частини (1) колони, в якому на одному з торців (12) виконано поздовжні направляючі циліндричні поглиблення (13), що за своєю поздовжньою віссю співпадають з поздовжньою віссю (14) базових поздовжніх елементів (3) арматури і паралельні поздовжній осі (15) тіла зазначеної частини (1) колони, а другий є суцільним, при цьому в гранях тіла нижньої фундаментної частини (1) колони або вмонтовано закладні елементи (позиції 6 і 7), або їх не встановлено (як 8 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 60 два варіанти конструктивного виконання нижньої фундаментної частини (1) колони), а направляючі циліндричні поглиблення (13) підкріплено спіральними сталевими елементами (11), які розміщено в тілі нижньої фундаментної частини (1) колони осесиметрично зазначеним направляючим циліндричним поглибленням (13) та базовим поздовжнім елементам (3) арматури - див. схеми на Фіг. 5, 17, 19. Створення збірної залізобетонної будівельної колони з використанням нижньої фундаментної частини (1) (що заявляється) здійснюють таким чином. Після виготовлення нижньої фундаментної частини (1) колони - нижнього яруса (та водночас однієї чи більше верхніх опорних частин (24) колони - верхнього яруса), їх перевозять до місця встановлення - на будівельний майданчик. Далі збірну залізобетонну будівельну колону з використанням нижньої фундаментної частини (1) (що заявляється) формують таким чином. На ґрунт (чи іншу основу) встановлюють нижнім торцем (22) нижню фундаментну частину (1) колони, при цьому її встановлюють так, щоб поздовжня вісь (15) нижньої фундаментної частини (1) колони була перпендикулярна площині горизонту, а направляючі циліндричні поглиблення (13), що виконано у верхньому торці (12), знаходились зверху і були відкриті (див. схему на Фіг. 28). Далі зазначену нижню фундаментну частину (1) колони закріплюють на ґрунті (чи іншій основі) відповідним чином [9], [10]. Далі піднімають, як варіант технологічного процесу (наприклад, за скобу (6) - закладна деталь), верхню опорну частину (24) колони, розвертають її вертикально і вводять вільні кінці (23) базових поздовжніх елементів (3) зазначеної верхньої опорної частини (24) колони в направляючі циліндричні поглиблення (13), що виконано у верхньому торці (12) нижньої фундаментної частини (1) колони (див. схему на Фіг. 28). При цьому внутрішні порожнини направляючих циліндричних поглиблень (13) заповняють спеціальною полімерною цементною сумішшю (позиція "ПЦС"), яку водночас наносять на верхній торець (12) нижньої фундаментної частини (1) колони. Після цього верхню опорну частину (24) колони опускають вертикально униз до щільного прилягання нижнього торця (25) зазначеної верхньої опорної частини (24) колони до верхнього торця (12) нижньої фундаментної частини (1) колони (між якими буде знаходитись спеціальна полімерна цементна суміш - позиція "ПЦС" - див. схеми на Фіг. 28). Верхню опорну частину (24) колони вивіряють, щоб: - поздовжня вісь (15) нижньої фундаментної частини (1) колони співпала з поздовжньою віссю (26) верхньої опорної частини (24) колони; - грані (5) нижньої фундаментної частини (1) колони співпали за площиною з гранями (5) верхньої опорної частини (24) колони. У разі розміщення закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначених частин (позиції 1 і 24) колони, різні за типом закладні деталі повинні бути розміщені на різних гранях (5) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї колони. Після цього піднімають другу (наступну) верхню опорну частину (24) колони, розвертають її вертикально і вводять вільні кінці (23) базових поздовжніх елементів (3) зазначеної верхньої опорної частини (24) колони в направляючі циліндричні поглиблення (13), що виконано у верхньому торці (27) першої верхньої опорної частини (24) колони (див. схему на Фіг. 29). При цьому внутрішні порожнини направляючих циліндричних поглиблень (13) у першій верхній опорній частині (24) колони заповняють спеціальною полімерною цементною сумішшю (позиція "ПЦС"), яку водночас наносять на верхній торець (27) зазначеної першої верхньої опорної частини (24) колони. Знову встановлену верхню опорну частину (24) колони вивіряють, щоб: - поздовжня вісь (26) першої верхньої опорної частини (24) колони співпала з поздовжньою віссю (26) знову встановленої верхньої опорної частини (24) колони та з поздовжньою віссю (15) нижньої фундаментної частини (1) колони; - грані (5) першої верхньої опорної частини (24) колони співпали за площиною з гранями (5) знову встановленої верхньої опорної частини (24) колони та гранями (5) нижньої фундаментної частини (1) колони. У разі розміщення закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначених частин (позиція 24) колони, різні за типом закладні деталі повинні бути розміщені на різних гранях (5) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї колони відносно закладних деталей різного типу (позиції 6 і 7), які розміщено на нижній фундаментній частині (1) колони. 9 UA 87310 U 5 10 15 20 25 30 35 40 45 50 Таким чином здійснюється встановлення наступних верхніх опорних частин (24) колони на нижній фундаментній частині (1) колони (що заявляється) для створення збірної залізобетонної будівельної колони (позиція "К"). При розміщенні у дискретних розривах (16) горизонтальних будівельних конструкцій, наприклад, ригелів (28) [11], [12]створюється об'ємно-просторовий каркас будинку/споруди (див. схему на Фіг. 30). Техніко-економічна ефективність технічного рішення, що заявляється, полягає в підвищенні несучої здатності й деформативності залізобетонних будівельних елементів, що сприймають стискаючі статичні й динамічні навантаження, за рахунок: - застосування вписаних у поперечний переріз колони арматурних спіралей, а саме, спіральних сталевих елементів, об'єднаних додатковими поперечними елементами арматури, забезпечує більшу (у порівнянні із прототипом) площу поперечного перерізу, що працює в умовах об'ємного напруженого стану; - введення додаткових поздовжніх високоміцних арматур забезпечує перерозподіл зусиль із бетону на арматури й підвищення деформативності бетону в просторовому каркасі. Підвищення ефективності застосування нижньої фундаментної частини збірної/стикової колони, у порівнянні з прототипом, досягається шляхом введення до конструктивнокомпонувальної схеми зазначеної частини колони допоміжних з'єднувальних елементів, додаткових поздовжніх та поперечних елементів арматури об'ємно-просторового каркаса та спіральних сталевих елементів, та виконання у верхньому торці направляючих циліндричних поглиблень, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони, забезпечується підвищення несучої спроможності зазначеної частини колони, надійність стику нижньою фундаментної частини з верхньою опорною частиною колони, універсальність стику при одночасному спрощенні процесу монтажу верхньої опорної частини колони на нижню фундаментну частину. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Метелюк Н.С. и др. "Сваи и свайные фундаменты", - Киев, издат. Будівельник, 1977. - С. 10-82. 2. Авторське свідоцтво СРСР № 88347 "Будівельний залізобетонний елемент", від 13.12.1949 року, МПК 6Ε04С 3/34 - аналог. 3. Патент Російської Федерації № 2059052 "Залізобетонна колона", від 27.04.1996 року, бюл. № 12, МПК 6Ε04С 3/34 - аналог. 4. Авторське свідоцтво СРСР № 535402 "Будівельний залізобетонний елемент", від 01.12.1976 року, МПК 6Ε04С 3/34 - аналог. 5. Патент Російської Федерації № 2094575 "Залізобетонна опора", від 1991 року, МПК 6Ε04С 5/01, Ε04В 1/16 - прототип. 6. Чичерин И.И. Общестроительные работы: Учебник для проф. образования". - М., 2002. 266 с. 7. Евдокимов Н.И., Мацкевич А.Ф., Сытник В.С. Технология монолитного бетона и железобетона: Уч. Пос. - М.: Высш. шк., 1980. 8. Атаев С.С. и др. Технология строительного производства: Уч. для вузов, - М.: Стройиздат, 1984. 9. Метелюк Н.С. и др. Сваи и свайные фундаменты, - Киев: Будівельник, 1977. - 152 с. 10. Васильев С.Г., Пантюхов О.Е. и др. Монтажные работы: Метод, указания по курсовому и дипломному проектированию. - Гомель, 1994. 11. Заявка на видачу патенту України на корисну модель №u201214967 "Ригель" від 26.12.2012 року, автор/заявник: Коробкін B.C., МПК (2012) Ε04С 3/00, Ε04С 3/20. 12. Патент Российской Федерации № 2193638 "Железобетонный ригель", опубл. 27.11.2002, МПК 8 Ε04С 3/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Нижня фундаментна частина збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла колони, при цьому тіло нижньої фундаментної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної 10 UA 87310 U 5 10 15 20 25 30 35 40 45 50 55 форми в плані, поздовжні та поперечні елементи арматури в об'ємно-просторовому каркасі нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємнопросторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі тіла зазначеної частини колони із шагом між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із кроком між собою не більше половини ширини найменшої з граней тіла колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини збірної залізобетонної будівельної колони виконано за довжиною меншою, ніж ширина грані зазначеної нижньої фундаментної частини збірної залізобетонної будівельної колони, яка відрізняється тим, що вона містить допоміжні з'єднувальні елементи, додаткові поздовжні та поперечні елементи арматури об'ємно-просторового каркаса та спіральні сталеві елементи, а у верхньому торці виконано направляючі циліндричні поглиблення, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони, причому нижню фундаментну частину колони виконано переважно з дискретними розривами, дискретний розрив виконано величиною не менше, ніж ширина найменшої грані зазначеної частини колони, додаткові поздовжні елементи арматури розміщено всередині базової арматурної сітки, спіральні сталеві елементи розміщено осесиметрично направляючим циліндричним поглибленням, додаткові поздовжні елементи арматури виконано за довжиною меншою, ніж довжина тіла зазначеної частини колони, та більшими за довжину базових поздовжніх елементів арматури, направляючі циліндричні поглиблення виконано кількістю, що дорівнює кількості базових поздовжніх елементів арматури, направляючі циліндричні поглиблення виконано глибиною не менше, ніж ширина грані тіла зазначеної частини колони, направляючі циліндричні поглиблення виконано за внутрішнім діаметром більшим, ніж зовнішній діаметр базових поздовжніх елементів арматури, але меншим, ніж внутрішній діаметр спіральних сталевих елементів, допоміжні з'єднувальні елементи розміщено в місцях дискретних розривів, допоміжні з'єднувальні елементи виконано зі сталевої арматури Z-подібної форми в плані з кутами в районі згину більше 150°, крайні відігнуті частини кожного з допоміжних з'єднувальних елементів розташовано в одній площині із середньою частиною та паралельно між собою, зазначені крайні відігнуті частини допоміжних з'єднувальних елементів виконано за довжиною меншою, ніж середня частина, причому додаткові поперечні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини колони з'єднано між собою, з базовими та з спіральними сталевими елементами, нижні кінці базових та нижні і верхні кінці додаткових поздовжніх елементів арматури нижньої фундаментної частини колони розташовано на відстані, відповідно, від її нижнього та верхнього торців тіла зазначеної частини колони не менше товщини зазначеної арматури, поперечні елементи арматури об'ємно-просторового каркаса нижньої фундаментної частини колони розміщено так, що в нижній зоні їх кількість на одиницю довжини тіла частини колони є більшою, ніж у середній та верхній зонах, нижню фундаментну частину колони виконано або квадратного, або прямокутного, або таврового/двотаврового перерізу, або будь-якого іншого перерізу в плані в площині, що перпендикулярна поздовжній осі зазначеної частини тіла колони. 2. Нижня фундаментна частина за п. 1, яка відрізняється тим, що нижню фундаментну частину колони виконано як з дискретними розривами, так і суцільною без розривів у випадку, коли зазначена частина колони за довжиною дорівнює висоті поверху. 3. Нижня фундаментна частина за п. 1, яка відрізняється тим, що нижню фундаментну частину колони виконано як із розміщенням закладних деталей різного типу на бічних гранях зазначених частин колони, так і без закладних деталей, при цьому у разі розміщення закладних деталей різного типу на бічних гранях зазначеної частини колони, різні за типом закладні деталі розміщено на різних гранях колони, де кожний з типів закладних деталей розміщено на гранях, що знаходяться в одній площині вздовж всього тіла зазначеної частини колони. 11 UA 87310 U 12 UA 87310 U 13 UA 87310 U 14 UA 87310 U 15 UA 87310 U 16 UA 87310 U 17 UA 87310 U 18 UA 87310 U 19 UA 87310 U 20 UA 87310 U 21 UA 87310 U 22 UA 87310 U 23 UA 87310 U 24 UA 87310 U 25 UA 87310 U 26 UA 87310 U 27 UA 87310 U 28
